Renault logan

Движемся в направлении решения возникающих неисправностей

1. Если автомобиль Рено Логан «грешит» неисправностью бензонасоса, следует рассмотреть нюансы его электро-подключения и особенности функционирования. И делать своими руками лишь в том случае, если вы специалист. Внимательно проверяем соответствующий предохранитель в плане его целостности. В случае обрыва нити – заменяем. Не нужно пренебрегать мониторингом работоспособности реле насоса. Также проверяем. Эти две неисправности – наиболее частые причины выхода из строя насоса топливоподачи. Интернет насыщен множеством информации на данную тематику.2. В случае износа наконечника рулевой тяги заменить его весьма несложно:

  • демонтируем колесо;
  • откручиваем гайку, фиксирующую шаровой палец наконечника;
  • посредством нескольких целенаправленных воздействий молотком извлекаем шарнир из уха в поворотном кулаке;
  • рассоединяем наконечник с тягой и навинчиваем на нее новый элемент (соблюдаем определенные правила – учитываем количество резьбовых витков посадки старой детали на тяге и пользуемся видеоматериалом).

3. Для замены изношенных колодок в передних тормозных механизмах действуем по следующему алгоритму:

  • начинаем снятием колеса;
  • отвинчиваем пару болтов, которыми суппорт удерживается на кронштейне;
  • вынимаем отработанные колодки;
  • устанавливаем на их места «свежие» детали;
  • процесс сборки обратен процедуре демонтажа (для удобства работ пользуемся подходящим видео).

4. Если в механическом трансмиссионном агрегате Рено Логан переключение ступеней становится жестким или затруднительным, то самостоятельно выполняем регулировку кулисы. Процедура осуществляется на яме и выглядит таким образом:

  • рычаг переключения переводим в нейтральную позицию;
  • откручиваем болт;
  • фиксируем тягу в требуемом положении и затягиваем болт.

5. и обслуживание машины дело ответственное, и не всегда легкое. Если произошел порыв тормозного шланга, то его меняем на новый элемент. Для осуществления этого действия выполняем следующие манипуляции:

  • откручиваем оба наконечника шланга: от магистрали и суппорта;
  • в скором темпе устанавливаем новую деталь;
  • выполняем прокачку системы путем нескольких нажатий на тормозную педаль Renault Logan с последующим открыванием штуцера до наступления момента полного исчезновения воздушных пузырьков в вытекающей жидкости;
  • при затруднениях в работе пользуемся видео-инструкцией.

6. Когда стеклоочистители издают посторонний шум появляется необходимость «снабдить» их механизм смазкой. Производим это действие в таковом порядке:

  • разбираем пластмассовые панели, накрывающие узел и располагающиеся под лобовым стеклом;
  • отсоединяем механизм и извлекаем его в сборе;
  • выполняем очистку с последующей смазкой движущихся элементов;
  • собираем узел и диагностируем на предмет отсутствия неприятного шума.

7. При обрыве троса ручного тормоза узел перестает функционировать. Замена детали предусматривает выполнение следующих несложных мероприятий:

  • в салоне отсоединяем оборванный трос от рукоятки привода;
  • демонтируем узел крепления к кузову Рено Логан;
  • установку нового троса производим на место старого;
  • регулируем степень натяжения и ход рукоятки;
  • проверяем работоспособность.

Чтобы произвести и обслуживание в Рено Логан запасаемся минимально требуемым набором инструментов.

Подготовка к работе по ремонту двигателя Reno Logan и краткая информация о ДВС

Двигатель Renault K7M 710/800 1.6 8V

Характеристики двигателя Рено Логан 1.6

Производство — Automobile Dacia
Годы выпуска – K7M 710 (2004 – 2010), K7M 800 (2010 – наше время)
Марка\Тип двигателя Рено Логан — K7M
Материал блока цилиндров – чугун
Система питания – инжектор
Тип – рядный
Количество цилиндров – 4
Клапанов на цилиндр – 2
Ход поршня – 80,5 мм
Диаметр цилиндра – 79,5 мм
Степень сжатия – 9,5
Объем двигателя – 1598 см. куб.
Мощность  – 86 л.с. /5500 об.мин
Крутящий момент – 128Нм/3000 об.мин
Топливо – 92
Экологические нормы – Евро 3
Расход  топлива — город  10 л. | трасса 5,8 л. | смешанн. 7,2 л/100 км
Расход масла – до 0,5 л/1000 км
Масло в двигатель Рено Логан:
5W-40
5W-30
Масло менять раз в 7500 км.
Моторесурс двигателя Логан 1.6 :
1. По данным завода – 400 тыс (неофициально, по испытаниям завода)
2. На практике –  400+ тыс. км

ТЮНИНГ
Потенциал – неизвестно
Без потери ресурса – неизвестно

Двигатель устанавливался на:
Renault Logan
Renault Sandero
Lada Largus

Неисправности и двигателя Рено Логан/Сандеро 1.6 K7M

Двигатель Renault Logan K7M 710 1,6 л. 86 л.с. не что иное как обычный K7J 1,4 л, только с увеличенным ходом поршня(с 70 до 80,5 мм), само собой высота блока чуть увеличилась, сцепление большего диаметра, увеличился маховик и изменилась форма картера КПП . Конструктивно двигатель Логана 1.6 л, как и его малообъемный собрат, имеет все ту же архаичную конструкцию середины прошлого века с коромыслами и странной системой привода масляного насоса от нижневальных рено моторов 60-х годов. Несмотря ни на что, при аккуратном отношении к мотору, сервису и обслуживанию, замене масла в 2 раза чаще чем по инструкции, он очень и очень надежный, по внутрезаводским данным ресурс двигателя Логана 1.6 около 400 тыс. км, на практике движок проезжал чуть больше.
В 2010 году K7M 710 заменили на K7M 800, моторчик придушили, подтянули к экологической норме Евро-4, мощность снизилась до 83 л.с, конструктивных изменений не произошло.
Минусы у K7M те же, что и у двигателя K7J 1.4, высокий расход топлива, часто на холостом ходу начинают плавать обороты, постоянно( раз в 20-30 тыс.км) нужно регулировать клапана, гидрокомпенсаторов как не было так и нет, привод ГРМ ременной, при обрыве ремня у логана 1.6 гнет клапана, поэтому раз в 60 тыс.км меняем ремень. Все те же течи сальника коленвала. Мотор шумный, присутствуют вибрации.  По устройству двигателя рено логан 1.6 и где находится номер двигателя, информация изложена в статье «мотор K7J«, который кроме объема и сопутствующих изменений, других изменений не имеет. Там же описаны все неисправности и причины их возникновения. Говоря о том, какой двигатель на Рено Логан лучше 1.4 или 1.6 8 клапанные, берите 1.6… мотор один и тот же, но малообъемник совсем уж слабый.
Так же на базе К7М был создан двигатель К4М с 16 клапанной ГБЦ и другими значимыми нововведениями, мощность такого мотора существенно выше и в случае выбора(например Логана, Сандеро), всегда берите его, не пожалеете.
Тюнинг двигателя Renault Logan К7М 1.6

Чип тюнинг двигателя Рено Логан

Двигатель Logan K7M 800 можно убрать катализатор, вернуть его изначальную мощность 86 л.с., поставить выхлоп и прошить спорт прошивкой, может еще пару лошадей и добавите, но ничего существенно не изменится, кроме расхода топлива, теперь ваш мотор будет жрать побольше ))

Компрессор и турбина на Логан 1.6

Установка турбонаддува и компрессора, описана ЗДЕСЬ на примере 1.4 литрового движка и все это 1 в 1 применимо на 1.6 л. Мощность двигателя Логан 1.6 будет в среднем на 5-10 л.с. больше при аналогичном подходе. Забегая вперед… достигнуть большой мощности у вас не получится.

РЕЙТИНГ ДВИГАТЕЛЯ: 3+

Причиной кап. ремонта стал повышенный расход топлива — 10-11 л. по трассе и до 14 л. по городу, повышенный расход масла, сильный масляный нагар на свече 1-го цилиндра. Замер компрессии: 10-8-8-9 (мало!).
Взято с wikimotors.ru

Снятие и замена вентилятора печки Рено Логан без демонтажа панели приборов

На версии, не оснащённые кондиционером, устанавливают печки с узким разъёмом

Если в автомобиле установлен фильтр салона, то он установлен тут (выделено маркером).

Для удачного осуществления ремонтной процедуры собственными силами нам придется привлечь такой перечень:

  • крестообразную и плоскую отвертки;
  • спец-ключ «TORX T20» со «звездочным» профилем;
  • пластиковый съемник или недлинную линейку.

Выполнить ревизионное действие можно за полчаса. После этого осуществляется снятие моторчика печки.

Однако на самом деле, чтобы демонтировать корпус с вентилятором отопителя достаточно выкрутить лишь пару винтов. С подобной задачей можно справиться и своими руками.

На версии, не оснащённые кондиционером, устанавливают печки с узким разъёмомПроблемы с печкой на «Рено-Логан» — явление нечастое, но, увы, иногда это случается. Разберёмся в признаках неисправности.

Для диагностики радиатора отопителя запустите двигатель и прогрейте до рабочей температуры. Далее на холостых оборотах двигатель работает, а вы пробуете как дует с воздуховодов. Затем поднимите обороты до 3 тыс. и сравните. Если воздух начинает нагреваться, значит забит радиатор отопителя.

  • плоская отвертка
  • вороток
  • головка на тринадцать
  • Torx T20
  • ветошь

Мотор отопителя на Рено Логан поставляется двумя компаниями – непосредственно Renault и сторонним производителем Valeo, оба они считаются оригинальными. Предлагаются модификации для машин с кондиционерами и без них. Первые имеют немного большую мощность, в остальном их конструкция идентична, поэтому и обслуживание ничем не отличаются.

Отопительные радиаторы на «Рено Логан» обычно сделаны из алюминия

Принцип его работы прост. Антифриз, нагретый раскалённым двигателем, поступает в печной радиатор, который интенсивно обдувается небольшим вентилятором, нагнетающим горячий воздух от радиаторных решёток в специальные воздуховоды. По ним горячий воздух поступает в салон машины и обогревает его. Интенсивность обогрева регулируется изменением скорости вращения вентилятора и изменением угла поворота специальной дроссельной заслонки для холодного воздуха, поступающего снаружи.

На автомобиле «Рено Логан» отопительный радиатор является обычным теплообменником

  • радиатор отопителя потёк;
  • радиатор отопителя засорился.

Утечки в отопительных радиаторах возникают из-за механических повреждений или из-за коррозии. Чаще всего течь возникает там, где трубки теплообменника припаяны к радиаторному бачку. Но если радиатор подвергается ударам или очень сильной и длительной вибрации, то трещины могут возникнуть в любом месте этого устройства.

Течь в отопительных радиаторах «Рено Логан» возникает от механических повреждений и сильной вибрации

Засорение радиаторных каналов — вторая причина замены радиатора. Для того чтобы эти каналы забились грязью до абсолютной непроходимости, требуется много времени, а выявить эту неисправность можно только методом исключения. Если все компоненты отопительной системы работают нормально, но печка всё равно не греет, значит, проблема в забившемся радиаторе, который пора заменить.

Если радиатор «Рено Логан» засорился, промыть его практически невозможно

  • новый отопительный радиатор производства RENAULT;
  • рожковые ключи на 10, 12 и 13;
  • торцовая головка на 14 с длинным воротком.
  1. Открывается кабина автомобиля. Пластиковые клипсы, удерживающие напольное покрытие, открываются. Напольное покрытие отгибается. Открывается доступ к кронштейну отопителя с двумя болтами.

Напольное покрытие, закрывающее кронштейн радиатора «Рено Логан», отгибается

Болты на отопительном кронштейне «Рено Логан» удобно откручивать торцовой головкой

Два верхних болта кронштейна отопителя выкручиваются торцовой головкой на 14

Текстолитовая пластина над радиатором «Рено Логан» очень хрупкая

Текстолитовая радиаторная пластина «Рено Логан» снимается с трубок

На радиаторных трубках отопителя «Рено Логан» есть резиновые уплотнительные кольца, которые надо снять

Саморезы, удерживающие отопительный радиатор «Рено Логан», откручиваются торцовой головкой

Пластиковые зажимы — последнее, на чём держится радиатор отопителя «Рено Логан»

Самым оптимальным вариантом для «Рено Логан» является охлаждающая жидкость СИНТЕК

Итак, замена неисправного радиатора — задача не такая сложная, как может показаться на первый взгляд. Куда сложнее бывает определить, что печка перестала греть именно из-за проблем с радиатором. Единственная проблема, которая может возникнуть у начинающего автолюбителя, может быть связана с хрупким текстолитом крепёжной пластины, с которым нужно обращаться очень бережно. В остальном никаких трудностей быть не должно.

Приступим к решению данных проблем

  1. Если в вашем авто не работает бензонасос, необходимо рассмотреть некоторые варианты, связанные с электропитанием данного устройства. Внимательно осмотрите на предмет целостности предохранитель системы питания насоса, при необходимости замените его. Данный блок находится на кузовной панели. Также проблемой неработающего насоса может быть реле данного агрегата, произведите его проверку. Как правило, неисправности бензонасоса кроются именно в этих проблемах. На просторах интернета есть множество видео на тему ремонта своими руками.
  2. Если в вашей машине износился рулевой наконечник, его необходимо заменить своими руками, чтобы это сделать, необходимо демонтировать колесо и снять гайку самого наконечника. Произведя несколько ударов молотком, отсоединить деталь от поворотного кулака, после чего произведите его демонтаж и установите новую деталь согласно правилам разборки и сборки данного оборудования. Смотрите видео по ремонту и замене наконечника.
  1. Чтобы поменять тормозные колодки передней части вашего Рено Logan своими руками, необходимо демонтировать колесо и открутить 2 болта, крепящие суппорт на кронштейне. Снимите старые тормозные колодки и замените их новыми деталями, после чего проведите сборку в обратной последовательности. На тему, как это сделать, существуют видео материалы.
  2. Если на вашем Рено Logan жестко включаются передачи, необходимо произвести регулировку тяги кулисы КПП своими руками. С помощью напарника произведите данную регулировку на смотровой яме, установив рычаг в нейтральное положение, открутите болт, после чего произведите фиксацию тяги.
  1. Если лопнул тормозной шланг, его необходимо заменить. Чтобы это сделать, необходимо открутить данную деталь с двух сторон кузовной панели и суппорта, после чего незамедлительно установить новый элемент и прокачать систему путем откручивания штуцера. Если вам не все понятно, посмотрите видео материал на просторах интернета.
  2. Если при работе стеклоочистителей вы слышите посторонний шум, данный механизм нуждается в профилактике и смазке. Разберите пластиковые панели под лобовым стеклом кузовной ниши, после чего снимите весь механизм стеклоочистителя в сборе и произведите его смазку и очистку. Сборку проводите в обратном порядке.
  3. В случае, когда порвался трос ручника, данная система перестает функционировать должным образом. Чтобы поменять трос ручника, необходимо отсоединить его от рукоятки в салоне, после чего демонтировать его крепления на кузовной панели машины. Установите новый трос согласно разборке старого элемента.

Движемся в направлении решения возникающих неисправностей

1. Если автомобиль Рено Логан «грешит» неисправностью бензонасоса, следует рассмотреть нюансы его электро-подключения и особенности функционирования. И делать ремонт своими руками лишь в том случае, если вы специалист. Внимательно проверяем соответствующий предохранитель в плане его целостности. В случае обрыва нити – заменяем. Не нужно пренебрегать мониторингом работоспособности реле насоса. Также проверяем. Эти две неисправности – наиболее частые причины выхода из строя насоса топливоподачи. Интернет насыщен множеством информации на данную тематику.

2. В случае износа наконечника рулевой тяги заменить его весьма несложно:

  • демонтируем колесо;
  • откручиваем гайку, фиксирующую шаровой палец наконечника;
  • посредством нескольких целенаправленных воздействий молотком извлекаем шарнир из уха в поворотном кулаке;
  • рассоединяем наконечник с тягой и навинчиваем на нее новый элемент (соблюдаем определенные правила – учитываем количество резьбовых витков посадки старой детали на тяге и пользуемся видеоматериалом).

3. Для замены изношенных колодок в передних тормозных механизмах действуем по следующему алгоритму:

  • начинаем снятием колеса;
  • отвинчиваем пару болтов, которыми суппорт удерживается на кронштейне;
  • вынимаем отработанные колодки;
  • устанавливаем на их места «свежие» детали;
  • процесс сборки обратен процедуре демонтажа (для удобства работ пользуемся подходящим видео).

4. Если в механическом трансмиссионном агрегате Рено Логан переключение ступеней становится жестким или затруднительным, то самостоятельно выполняем регулировку кулисы. Процедура осуществляется на яме и выглядит таким образом:

  • рычаг переключения переводим в нейтральную позицию;
  • откручиваем болт;
  • фиксируем тягу в требуемом положении и затягиваем болт.

5. Ремонт и обслуживание машины дело ответственное, и не всегда легкое. Если произошел порыв тормозного шланга, то его меняем на новый элемент. Для осуществления этого действия выполняем следующие манипуляции:

  • откручиваем оба наконечника шланга: от магистрали и суппорта;
  • в скором темпе устанавливаем новую деталь;
  • выполняем прокачку системы путем нескольких нажатий на тормозную педаль Renault Logan с последующим открыванием штуцера до наступления момента полного исчезновения воздушных пузырьков в вытекающей жидкости;
  • при затруднениях в работе пользуемся видео-инструкцией.

6. Когда стеклоочистители издают посторонний шум появляется необходимость «снабдить» их механизм смазкой. Производим это действие в таковом порядке:

  • разбираем пластмассовые панели, накрывающие узел и располагающиеся под лобовым стеклом;
  • отсоединяем механизм и извлекаем его в сборе;
  • выполняем очистку с последующей смазкой движущихся элементов;
  • собираем узел и диагностируем на предмет отсутствия неприятного шума.

7. При обрыве троса ручного тормоза узел перестает функционировать. Замена детали предусматривает выполнение следующих несложных мероприятий:

  • в салоне отсоединяем оборванный трос от рукоятки привода;
  • демонтируем узел крепления к кузову Рено Логан;
  • установку нового троса производим на место старого;
  • регулируем степень натяжения и ход рукоятки;
  • проверяем работоспособность.

Чтобы произвести ремонт и обслуживание в Рено Логан запасаемся минимально требуемым набором инструментов.

Смена лампочки

Если не горит лампочка подсветки регуляторов, то сперва нужно проверить предохранители. Лампа подсветки центральной панели — одна. Отсутствие повреждённых предохранителей означает, что необходима замена лампочки.

  1. Снять накладку магнитолы.
  2. Аккуратно поддев отвёрткой, снять серую панель.
  3. Снять ручки, которыми управляется вентилятор, обдув и печка.
  4. Открутить шурупы крепления модуля.
  5. Модуль выдавить внутрь, а верхнюю часть вынуть наружу.
  6. Отжать защёлки по бокам и отогнуть панель. Снять панельку затруднительно, достаточно просто отогнуть.
  7. Вот тут и обитает лампочка подсветки. Заменить её на новую и собрать все в обратном порядке.

После несложной процедуры лампочка подсветки снова работает.

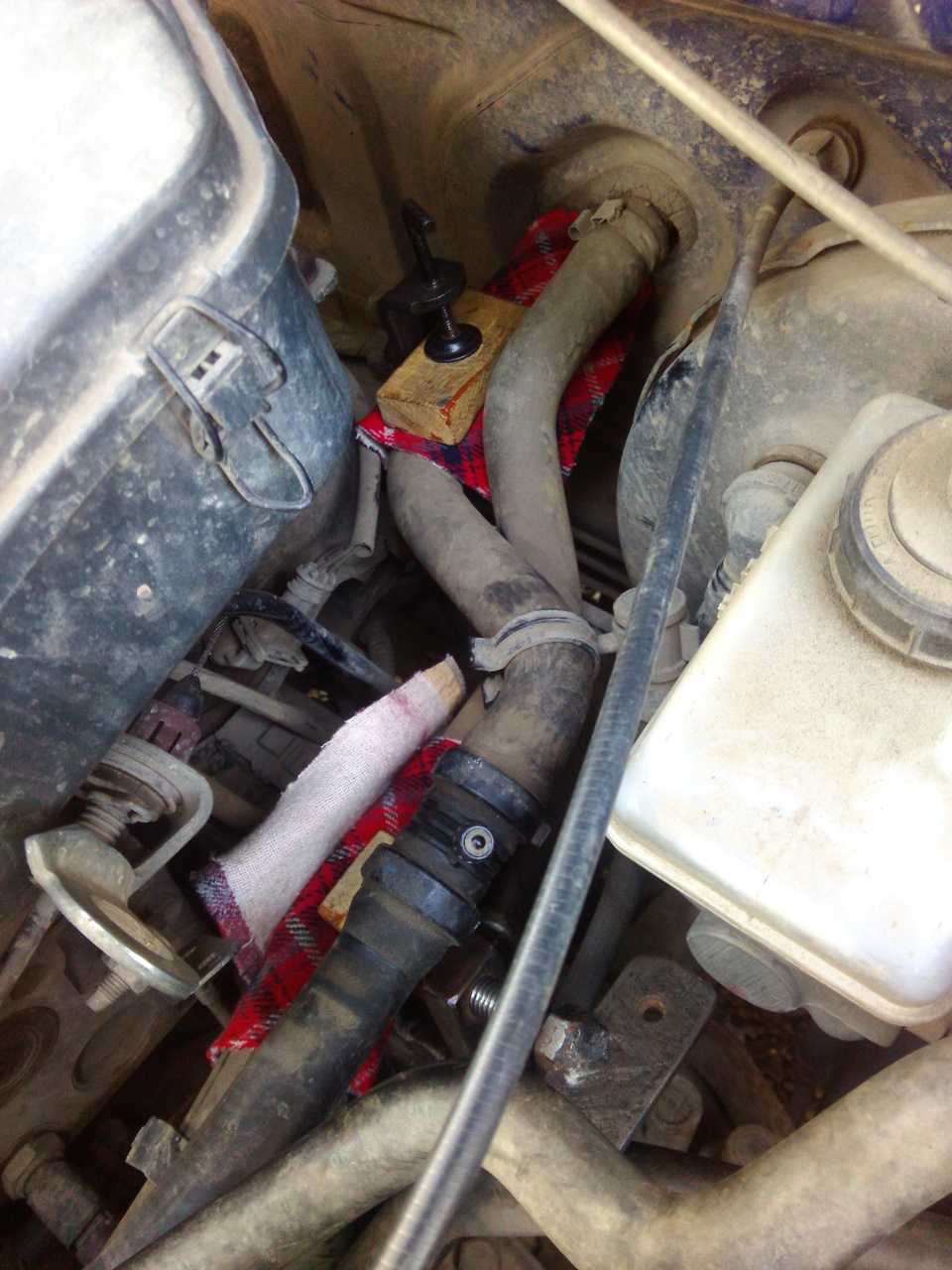

В ходе разбирательства с системой охлаждения/нагревания я пришел к выводу, что для повышения температуры в салоне зимой необходимо заменить печку. Термостат новый (старый вроде как подвисал), антифриз заменен, как тут недавно выяснилось — бачок расширительный целый и без намеков. И воздух спускал неоднократно. Но зимой все равно на мой взгляд недостаточно тепло, особенно читая как у других логан пышет жаром. Решил хоть печку махнуть, может забилась за 8 лет-то.Изначально меня мучила дилемма: провести промывку системы и заменить только печку, или заменить ещё основной радиатор, поскольку у него сломано одно верхнее крепление и герметичность обеспечивает нашлепка из холодной сварки, а за положение в пространстве отвечает стальная проволока-растяжка.Нюанс в том, что при промывке с большой долей вероятности радиатор печки забивается, поскольку имеет наиболее узкие каналы. Так что промывать стоит со старым радиатором печки. Опять же фабричные составы для промывки добавляются в антифриз, что подразумевает его безвозвратную потерю и заливку нового.Но с другой стороны претензий к основному радиатору кроме неэстетичности и нештатности крепления у меня нет, а вот бюджет мероприятия при замене обоих радиаторов стремительно возрастает. Хотя в поездке на юг в волгоградских пробках пару-тройку раз температура ползла на 6 делений, там и было за 35’C. Грешу на шубу между радиаторами кондера и основным, тем более что расстояние между ними мизер — радиатор кондера вмят внутрь. Надо снимать бампер, разбирать их и смотреть что там, промывать. Судя по видео, просмотренному сегодня, кондерный крепится к основному двумя торксовскими винтами со стороны бампера.А сегодня мучая поиск на логан.ру я наткнулся на интересную мысль — при замене печки не нужно сливать антифриз, а надо просто зажать патрубки. Гениально! Самый тупой и простой вариант, как раз для меня, тем более что есть чем зажимать.Получил заказанный радиатор, клипсу взамен поломанной для облицовки стойки, прикупил по дороге литр антифриза и бутыль дистиллята.

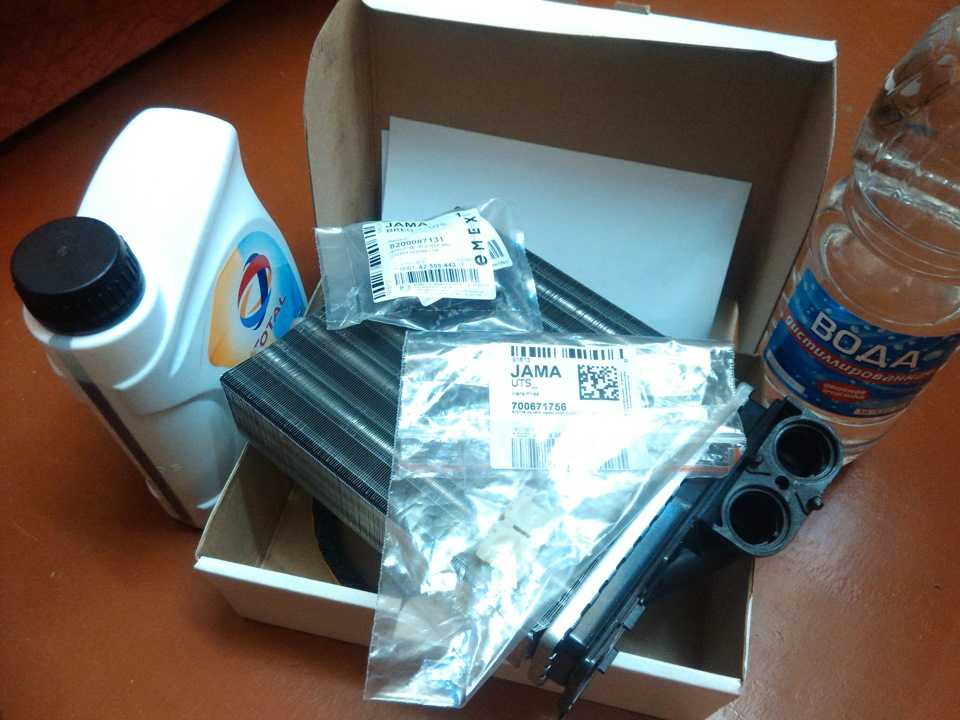

Радиатор отопления лузар 954рФиксатор обшивки передней стойки 190рАнтифриз тотал 360рВода дистиллированная 40р

Основной радиатор (с кондером до 08г) лузар

1600 + 3л конц.антифриза, промывка и много геморроя в ожидании пока трижды остынет ОЖ.

Снимаем радиатор отопителя для замены при обнаружении течи охлаждающей жидкости через радиатор. Сливаем охлаждающую жидкость (см. «Замена охлаждающей жидкости»). Снимаем комбинацию приборов (см. «Снятие комбинации приборов»). Снимаем нижнюю облицовку консоли панели приборов (см. «Снятие панели приборов»). С левой стороны консоли вынимаем пистон крепления коврового покрытия к кронштейну поперечной балки…

…и отгибаем край покрытия.

Головкой «на 13» отворачиваем два болта нижнего крепления кронштейна поперечной балки (для наглядности панель приборов снята).

Через отверстие в панели приборов (под комбинацию приборов) ключом «на 13» отворачиваем две гайки верх него крепления кронштейна поперечной балки.

Вынимаем жгут проводов из держателей, расположенных на внутренней стороне кронштейна, и снимаем кронштейн поперечной балки.

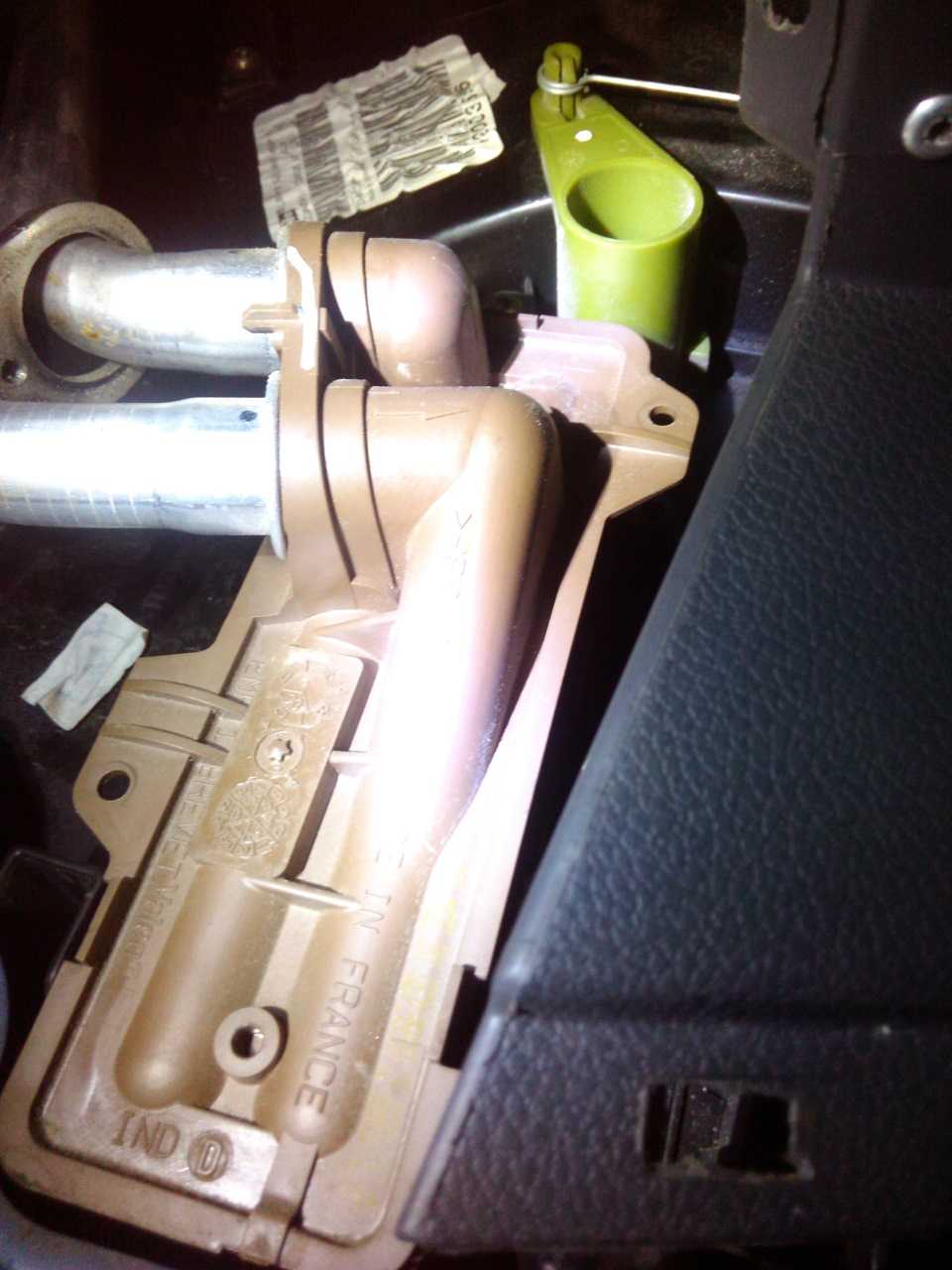

Ключом «Torx T-20» отворачиваем винт крепления прижимной пластины трубок радиатора отопителя.

Вынимаем трубки из отверстий бачка радиатора отопителя.

На наконечниках трубок установлены резиновые уплотнительные кольца.

Ключом «Torx T-20» отворачиваем два самореза крепления радиатора.

Отжав три защелки…

…вынимаем радиатор из корпуса отопителя. Перед установкой радиатора заменяем резиновые уплотнительные кольца на наконечниках трубок. Устанавливаем радиатор отопителя в обратной последовательности.
