Регулировка стояночного тормоза («ручника» ) рено логан 1,4

Перечень неисправностей, подразумевающий несложный процесс по их устранению в Logan

Перейдем к рассмотрению нескольких поломок, когда можно провести своими руками, а именно:

  • не функционирует бензонасос;
  • подлежит замене наконечник рулевой тяги;
  • тормозные колодки передка требуют замены;
  • происходит нечеткое переключение передач;
  • возникла необходимость в замене тормозных шлангов с последующей прокачкой контуров;
  • работа стеклоочистителей сопровождается шумом;
  • требует замены порванный трос ручного привода стояночного тормоза.

Это мизерный перечень неисправностей, устранение которых доступно для обычного «Логановода», то есть в данном случае ремонт своими руками вполне реальный. Благодаря присутствию разнообразия видеоматериала выполнение ремонтных процедур стало более понятным и легко осуществимым.

Все действия «от и до»

Как добраться до регулировочной гайки:

  1. В салоне с облицовки тоннеля снимаем заглушку;
  2. Ключом Torx T20 откручиваем саморез;

    Крепёжный элемент здесь один

  3. Облицовку нужно поднять вверх, сдвинуть вперёд и убрать её полностью;

    Главный шаг всей операции

  4. Гайка скрыта под кожухом в виде пирамиды. Его нужно отогнуть назад.

    Этот элемент скрывает гайку

Регулировка

Как выполнить регулировку:

  1. Убедитесь, что колёса были застопорены «башмаками». Другой вариант – заднюю ось вывешивают на домкратах;
  2. Ручник нужно отпустить;
  3. Используя ключ «на 10», гайку поворачивают на пол-оборота;

    Гаечный ключ «на 10»

  4. Проверяют, что число щелчков теперь равно 6 (5, 4 – смотря, что нужно). При необходимости повторяют шаги 2-3.

На предпоследнем шаге, вообще-то, лучше использовать накидной ключ. А главное – проверить сделанную работу!

Если ничего не получается

Зазор между барабаном и колодками регулирует автоматика. Но значение «идеального зазора» можно менять! Настроить ручник не получается тогда, когда это значение – слишком маленькое.

Снимаем колесо, откручиваем гайку – и готово

«Идеальный зазор» мы будем увеличивать. Для этого от храповика отводят рычаг (см. рис.), а сам храповик поворачивают вверх.

Регулятор можно вращать отвёрткой

Читатель мог заметить несоответствие: зазор увеличивается, значит, планка «укорачивается». И значит, храповик надо было вращать вправо! Не беспокойтесь – здесь используется левая резьба.

Закройте барабаны и нажмите на тормоз 10-15 раз. Зазор в задних тормозных механизмах будет изменён, и затем можно проверить правильность настройки ручника.

Ревизия тормозной системы

  1. проверка состояния тормозной жидкости;
  2. провести ревизию и возможную замену передних тормозных колодок (как выбрать колодки здесь);
  3. провести ревизию и возможную замену заднего тормозного барабана (можно и без съёмника);
  4. провести ревизию и возможную замену передних тормозных дисков.

Совет

Чтобы нормально работал ручник, кроме целых тросов нужно проверить износ:

  • тормозных колодок
  • тормозных поршней
  • механизма ручника
  • тормозного барабана
  • мелких деталей тормозной системы

Если что-то изношено, заменить.

ручного тормоза

Осуществление проверки работоспособности стояночного тормоза следует производить с периодичностью раз/месяц (некоторые автопроизводители ориентируют на показатель пробега – каждые 20-30 тысяч километров). Если вы чувствуете, что эффективность фиксации автомобиля ручником снизилась, ждать рекомендованного срока проведения обслуживания ручника не нужно.

При этом существует две распространённых методики диагностирования состояния ручного тормоза:

  • первый способ требует постановки автомашины на достаточно крутой склон (с градиентом от 15 градусов и более) и затянуть рычаг на последнее деление храповика. Если автомобиль при этом удерживается от самопроизвольного движения под действием силы тяжести – всё в порядке. Если нет – очевидно, что он утратил ту эффективность торможения, которая от него требуется, и вам нужно немедленно устранить причину неполной работоспособности ручника с последующей регулировкой или ремонтом механизма;
  • второй способ не требует наличия горки. Проверку можно и нужно осуществлять на горизонтальной поверхности. Для этого затягиваем рычаг на себя до упора, заводим мотор, включаем пониженную передачу (строго говоря – первую) и начинаем медленно и равномерно отпускать педаль сцепления. При полностью исправном ручном тормозе автомашина немного дёрнется, но заглохнет. В противном случае – начнёт движение, возможно, с меньшей скоростью, чем обычно. И тогда также придётся осуществлять натяжку тросика ручного тормоза.

Ощутимое снижение эффективности фиксации колёс ручником может быть вызвано следующими причинами:

  • ослабление натяжения тормозного тросика (характерное при длительной эксплуатации автомобиля без проведения обслуживания СТ, а также при злоупотреблении использованием стояночного тормоза при движении автомобиля);
  • тормозные накладки изношены сверх нормы;
  • зазор между колодками и барабаном увеличен.

Как видим, далеко не всегда ответственность за недостаточную эффективность торможения лежит на самом ручнике.

Перечислим, в каких случаях требуется проведение его регулировки:

  • после каждой замены колодок;
  • если выполнялись работы, связанные с регулировкой тормозных колодок;
  • при выполнении операции замены дисков/барабанов;
  • если свободный ход рычага СТ увеличился настолько, что захватывает все зубцы, вплоть до десятого;
  • после замены тросика и/или других компонентов привода ручного тормоза.

В принципе операция регулировки натяжения тросика несложна, и если у вас нет ни времени, ни желания обращаться в автосервис, выполнить её можно и самостоятельно, даже при отсутствии навыков выполнения подобной работы.

Правда, есть здесь и объективные трудности. Связаны они с тем, что такая операция должна проводиться с соблюдением мер безопасности, поскольку нужен полный доступ к днищу машины. Нелишним будет перед выполнением регулировки заглянуть в руководство пользователя, чтобы изучить конструкции стояночного тормоза в приводной его части.

Пошаговая инструкция

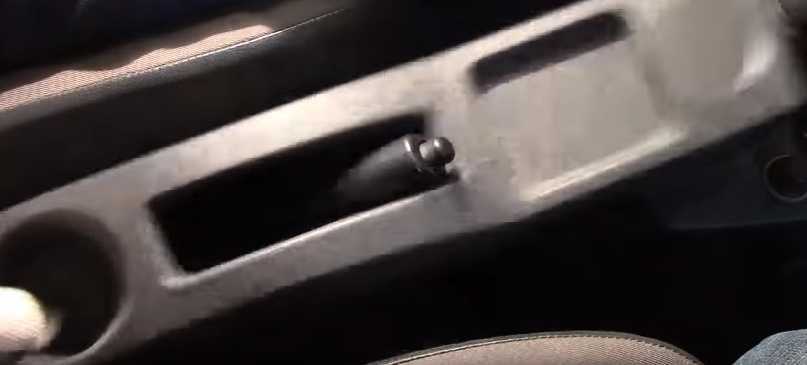

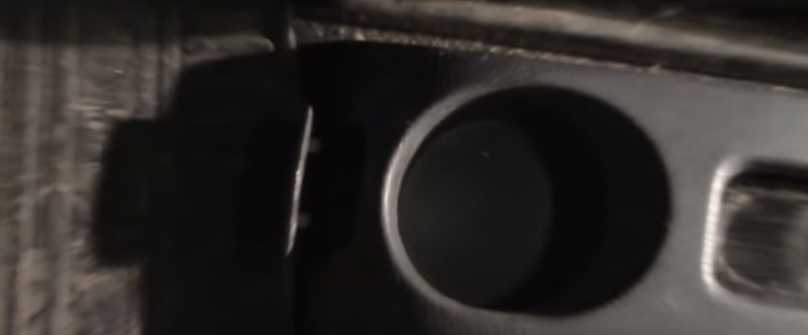

1. В салоне плоской отверткой открываем лючок на консоли сзади.

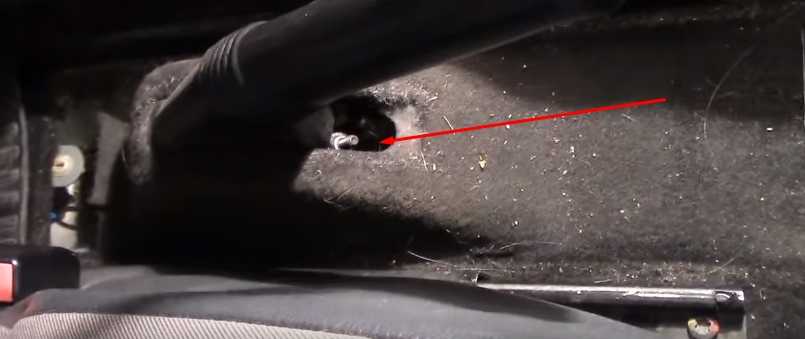

2. В лючке откручиваем болт крепления консоли под Torx T20.

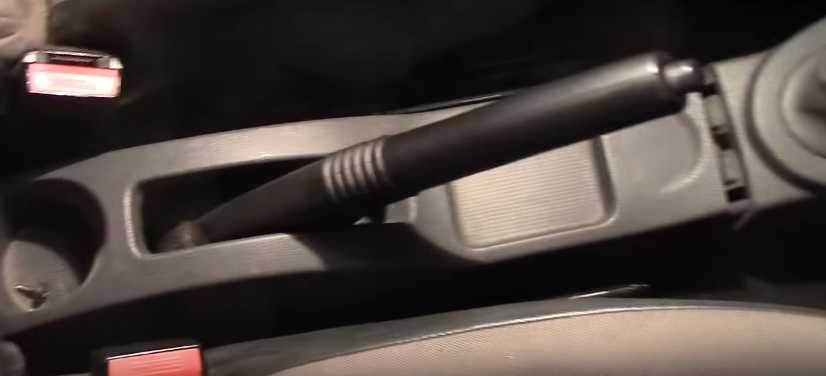

3. Поднимаем ручник вверх и сдергиваем консоль с защелок движением к крышке багажника.

4. Снимаем консоль продевая ее через ручку ручника. Включите передачу если мешает рычаг МКПП.

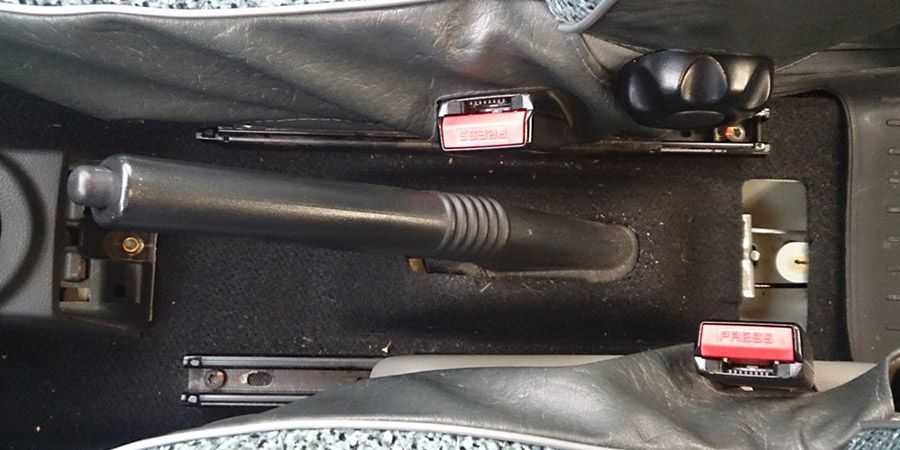

5. Мы получили доступ к тросам и регулировочной гайке.

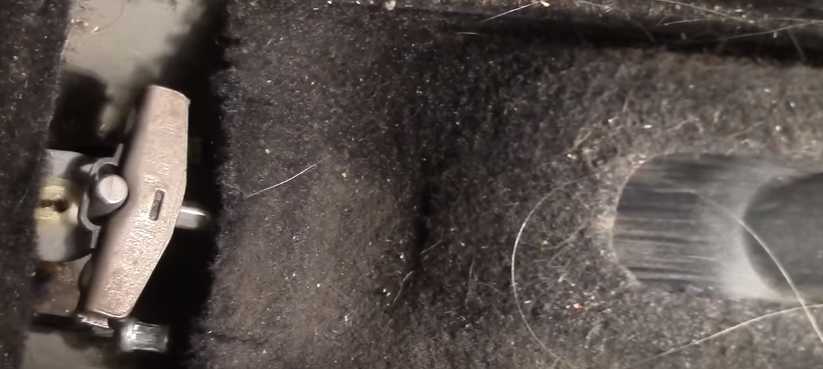

6. Отпускаем регулировочную гайку глубокой головкой на десять. Отпускаем на максимум, но не скручиваем гайку до конца.

7. Опускаем ручник и снимаем тросы. Их удерживает пластиковая защелка, раскрываем ее с помощью плоской отвертки.

8. Тросы еще удерживаются защелками. Сжимаем пальцами по бокам фиксаторы и выводим трос к заду автомобиля.

9. Далее нужна яма и домкрат.

10. Отпускаем колесные болты и поддомкрачиваем автомобиль.

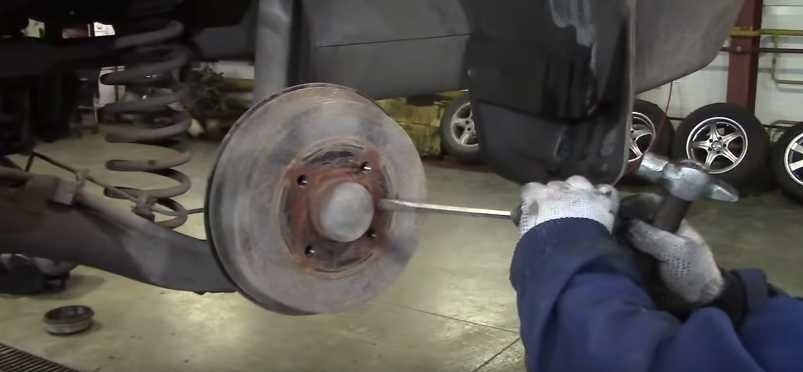

11. Снимаем колесо и сбиваем колпачок с помощью молотка и плоской отвертки.

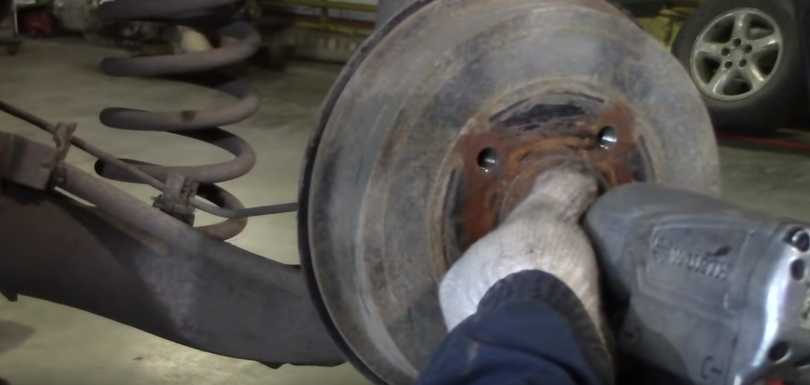

12. С помощью головки на тридцать откручиваем гайку крепления тормозного барабана. Если у вас нет гайковерта, устанавливайте колесо, ставьте машину на землю и срывайте гайку.

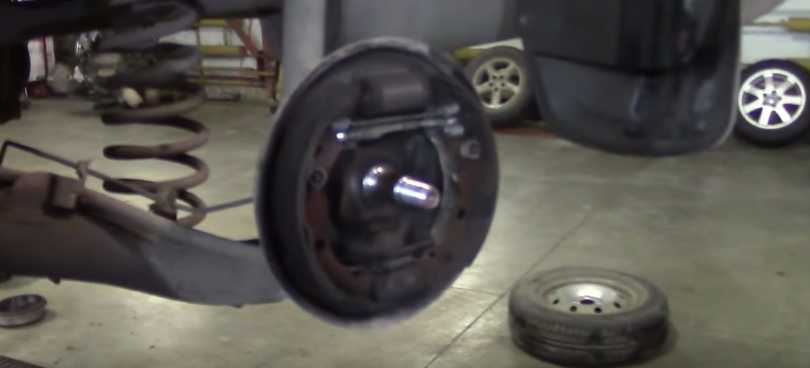

13. После откручивания гайки снимаем тормозной барабан.

Если у вас барабан не сильно изношен он демонтируется легко. Его нужно просто поджать отверткой и он выйдет.

Если барабан поджат колодками, то нужно использовать съемник.

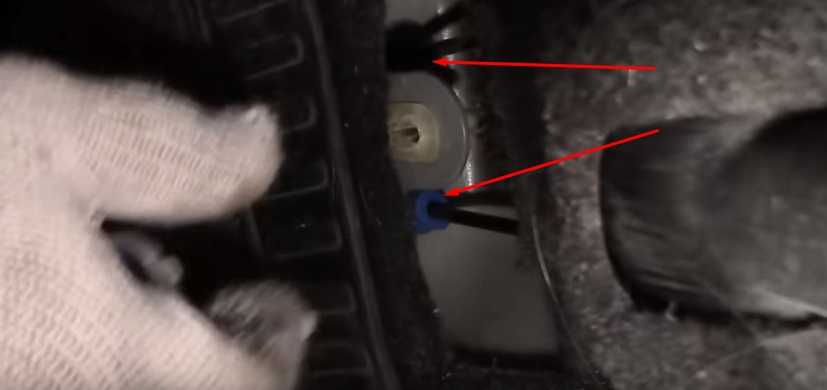

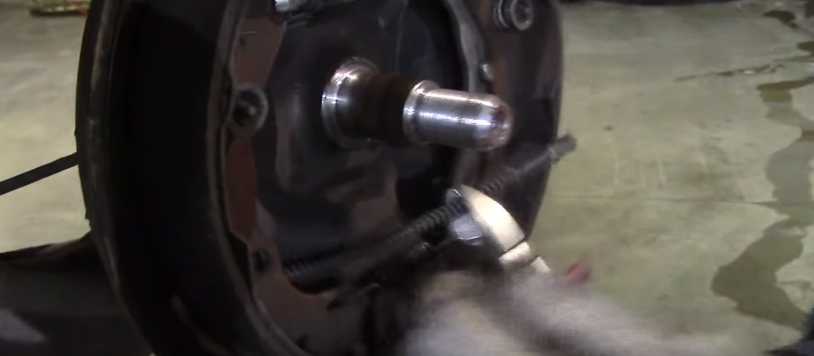

14. С помощью кусачек извлекаем трос с зацепления с колодками. Оттягиваем пружину влево и выводим трос с зацепления.

15. Сжимаем по бокам ушки фиксатора и выводим трос из стальной защиты.

Защелки точно такие же как в салоне.

16. Разгибаем металлический кронштейн на балке и выводим трос вниз.

17. Вынимаем трос с двух защелок которые на баке.

Предварительно убедитесь что машина устойчиво стоит на домкрате и вы подложили упор на случай если она упадет с него.

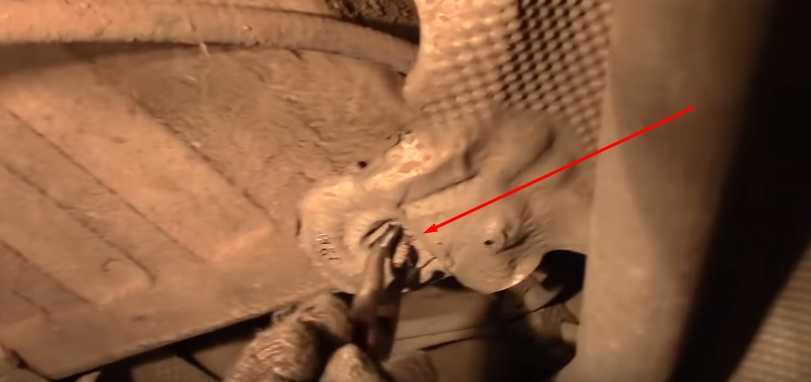

18. Откручиваем гайку теплозащитного кожуха и отгибаем его чтобы получить доступ к еще одному держателю троса.

19. Вынимаем трос с держателя под теплозащитным кожухом.

20. Вынимаем трос с последнего держателя и все его больше ничего не удерживает.

Операция с тросом на правой стороне практически аналогична. Там не нужно снимать кожух, но нужно отсоединить трос ручника от топливных трубок (там простые пластиковые держатели).

21. Берем новые троса и заводим на свои места крепления. Вставляем сразу до щелчка там где они идут в салон, а затем по всем остальным держателям. Так же не забудьте вставить тросы в металлические кронштейны на балке и загнуть их обратно.

22. Проводим и защелкиваем трос в металлической защите.

23. Заводим трос в зацепление с колодкой.

24. Устанавливаем тормозные барабаны и закручиваем ступичные гайки.

Момент затяжки ступичных гаек большой, поэтому можно на вороток одеть трубу. Для затяжки ступичных гаек нужно ставить машину на колеса.

25. Зацепляем троса в салоне и убираем холостой ход при поднятии ручника. Убираем холостой ход закручивая гайку регулировки.

регулировки ручного тормоза Рено Логан

Вся регулировка натяжения троса ручного тормоза сводится к вращению самоконтрящейся гайки. Вращение по часовой стрелке вызывает натяжку троса, соответственно уменьшается количество щелчков рычага. Вращаем гайку против часовой – трос ослабляется. Результатом регулировки троса должна стать эффективная работа ручника, т.е. уверенная фиксация авто на уклоне до 30% при 5 – 6 щелчках рычага.

После трёх – четырёх регулировок, как правило, возникает необходимость замены тросика ручного тормоза. К этому моменту он растягивается и дальнейшая эксплуатация невозможна.

Самоконтрящаяся гайка применяется для уверенной фиксации результатов регулировки. Она не раскручивает и очень хорошо держит трос в нужном положении. Несмотря на название, гайка хорошо крутится ключом в обеих направлениях. Но уже при следующей регулировке её скорее всего придётся заменить. Вынужденная замена производится из-за износа пластикового фиксатора.

Регулировка на пять – шесть щелчков это необходимое и достаточное условие нормальной работы ручника. При удовлетворительном состоянии колодок и всего механизма заднего тормоза, такое положение рычага обеспечивает надежную стоянку автомобиля. В тоже время задние колеса крутятся легко, колодки движению не мешают.

Стремление к сильному натяжению троса приводит к тому, что колеса надёжно затормаживаются и это можно считать положительным моментом. Но, одновременно, существует реальный риск того, что снятии с ручника колодки не отойдут от тормозных барабанов. Колеса останутся в полузаторможенном состоянии. Это приведёт к повышенному расходу топлива, преждевременному износу колодок и перегреву тормозных барабанов.

Результатом регулировки натяжения троса должно стать свободное вращение задних колёс при опущенном рычаге ручного тормоза и их надёжная фиксация при вытянутом на пять – шесть щелчков.

Отдельные рекомендации по регулировке и эксплуатации ручного тормоза renault logan

Механизм задних тормозов Рено Логан регулируется самостоятельно по мере износа колодок. Поэтому не нуждается в каких либо регулировках, например храповика. Если трос вытянулся и не поддаётся регулировке, то его обязательно нужно заменить, а не стремиться что либо подкрутить в механизме заднего тормоза.

Такими «регулировками» можно нарушить слаженность работы системы, и при нажатии на педаль тормоза, одно колесо будет тормозить хуже, другое клинить. Это чревато аварией, несёт угрозу здоровью и жизни.

В остальном внимание к тормозной системе Логана должно концентрироваться на: проверке и доливе тормозной жидкости; контроле состояния колодок, шлангов, тормозных дисков и барабанов; периодической чистке тормозных механизмов. Рено Логан простая и надёжная машина, в которой можно легко самостоятельно сделать многие регулировки и ремонты

Не исключение и натяжение троса ручного тормоза. Вовремя регулируйте и всегда пользуйтесь ручником. И тогда ваш автомобиль никуда самостоятельно не уедет со стоянки

Рено Логан простая и надёжная машина, в которой можно легко самостоятельно сделать многие регулировки и ремонты. Не исключение и натяжение троса ручного тормоза. Вовремя регулируйте и всегда пользуйтесь ручником. И тогда ваш автомобиль никуда самостоятельно не уедет со стоянки.

Регулировку стояночного тормоза («ручника») тормозной системы автомобилей Рено Логан 1,4 необходимо проводить при появлении признаков ухудшения в его работе (плохо удерживает стоящий автомобиль), а так же после замены тормозных колодок задних тормозных механизмов или после замены деталей ручника.

Необходимые инструменты— Трубчатый ключ или высокая головка на «10»— Ключ TORX T20Подготовительные работы— Устанавливаем автомобиль на ровную площадку, включаем первую передачу для его фиксации. Дополнительно устанавливаем под колеса упоры.

— Поддомкрачиваем и вывешиваем задние колеса автомобиляПорядок регулировки стояночного тормоза («ручника») автомобилей Рено Логан 1,4— Снимаем облицовку тоннеля полаДля этого поднимаем рычаг «ручника». Ключом TORX T20 отворачиваем винт крепления облицовки. Приподняв ее вверх снимаем ее с рычага «ручника».

— Поднимаем рычаг ручника на 6 щелчков вверхРучник должен полностью стопорить задние колеса автомобиля при шести-восьми щелчках храпового механизма. Проверяем вращая рукой оба задних колеса. Если задние колеса вращаются и не стопорятся, регулируем натяжение тросов ручника вращением регулировочной гайки.

— Вращаем регулировочную гайку стояночного тормозаИспользуем торцевой ключ или длинную головку на «10» (см. фото в начале статьи). Завернув гайку на пару оборотов, проверяем вращение колес. Путем такой постепенной регулировки добиваемся, чтобы при поднятом на шесть щелчков рычаге «ручника» задние колеса было невозможно повернуть руками, а при опущенном до упора вниз наоборот свободно и бесшумно вращались.

При соблюдении этого условия можно считать, что стояночный тормоз автомобиля Рено Логан 1,4 правильно отрегулирован.

Если при 6-8 щелчках ручника и после проведения регулировки колеса продолжают вращаться, то скорее всего придется заменять изношенные тормозные колодки задних тормозных механизмов новыми.

Примечания и дополнения— Можно провести итоговую проверку правильности регулировки стояночного тормоза автомобиля Рено Логан 1.4: автомобиль должен удерживаться ручником на уклоне 23%. Попытка тронуться с места на горизонтальной поверхности и поднятом ручнике должна быть неудачной. При этом двигатель автомобиля может глохнуть.

Еще статьи по тормозной системе автомобилей Рено Логан 1,4.

Замена передних тормозных колодок автомобиля Рено Логан.

Схема подключения лампы неисправности тормозной системы Рено Логан.

Как снять суппорт Рено Логан 1,4.

Замена тормозных дисков Рено Логан.

Ручной тормоз является важнейшим элементом тормозной системы автомобиля. Именно с помощью ручника возможно статичное положение машины на наклонной поверхности. Активировать стояночный тормоз довольно просто – в салоне каждого автомобиля есть специальный рычаг. Однако, как показывает практика, многие водители пренебрегают своевременным обслуживание и ремонтом ручного тормоза, полагая, что функцию по препятствию произвольного движения автомобиля с легкостью выполнит пониженная передача.

Рено Логан производили в период с 2005 по 2020 год. За это время было выпущено порядка 500 тысяч экземпляров модели. Массовых жалоб со стороны владельцев машины на то, что еще с завода авто выпускаются со слабым или некачественным стояночным тормозом, нет. Но, ни один водитель точно не в силах предугадать, когда потребуется подтянуть трос ручника на Рено Логан.

Подрулевой переключатель Рено Логан

5499 Просмотров

Ремонт подрулевого переключателя на автомобиле Рено Логан является нечастой процедурой, так как выход из строя узлов электроники машины в этом месте не является «детской болезнью» данного авто.

Выбор детали для ремонта Рено Логан

Отличие левого подрулевого переключателя от правого заключается в разном предназначении функций, исполняемых данными элементами.

Если левый отвечает за указатели поворота и включения приборов освещения, а также сигнал клаксона (из-за чего зачастую и возникают проблемы с данной деталью), то на правый возложены менее значимые функции по регулированию пучка света фар, поэтому правый переключатель менее подвержен поломкам и, соответственно, ремонту.

Для владельца одним из критериев при выборе элемента для замены или ремонта штатной является заводской артикул переключателя. Артикул призван помочь автолюбителю в выборе оригинальной запасной части для замены и сэкономить его время.

Самой частой причиной выхода из строя данного элемента является перегорание электрической части (звуковой сигнал, сигнал поворота).

Процесс разборки детали Рено Логан

Сам процесс ремонта и замены осуществляется в несколько этапов. При этом владельцу Рено Логан нужно иметь определенный набор инструментов, состоящий из:

  • крестовой отвертки;
  • отвертки конструкции «Торкс» с головками на Т10 и Т20;
  • провода двух цветов, приблизительно сечением в пол квадратных сантиметра;
  • паяльник
  • и, соответственно, начальные навыки в данной сфере.
  • Ремонт вышедшего из строя левого подрулевого переключателя происходит в несколько этапов:

для начала необходимо обесточить автомобиль, так как все находится под напряжением бортовой сети, а дело придется иметь с бортовой электроникой, эта мера предосторожности позволит избежать форс-мажорных ситуаций;
далее разобрать кожух рулевой колонки с помощью отвертки, данная процедура проводится для более удобного доступа к ремонтируемой детали и последующей ее замене;
затем с помощью отвертки необходимо открутить и снять саму деталь из штатного места вместе с электропроводкой. Также на самом элементе находится клемма, зажав которую, появится возможность вытащить элемент из штатного места.. Для определения неисправности в Логане желательно воспользоваться тестером и проверить электропроводку

Также для проверки на механические повреждения нужно разобрать пластмассовый корпус детали, для этого необходимо:

Для определения неисправности в Логане желательно воспользоваться тестером и проверить электропроводку. Также для проверки на механические повреждения нужно разобрать пластмассовый корпус детали, для этого необходимо:

  1. С помощью отвертки «Торкс» с головкой Т10 открутить два винта крепления корпуса. После этого аккуратно отсоединить пластиковые защелки, находящиеся по бокам корпуса.
  2. Механизм переключения крепится к корпусу пружинным штифтом с помощью двух пазов. Для снятия ручки переключения отсоединить данные крепления и разъединить механизм.
  3. Отсоединяя замки крепления клеменной части, необходимо высвободить провода, идущие в переключатель. Общее количество данных замков равно 5.
  4. Левый переключатель дополнительно снабжен кнопкой сигнала клаксона. Для ее снятия необходимо отжать один из двух пазов и аккуратно вытащить кнопку из левой детали.
  5. После этого, необходимо извлечь бегунок освещения с помощью зажима или же руками (при этом быть осторожным, так как данный элемент достаточно хрупкий).
  6. В самом корпусе левой детали находится, так называемый, контактный штырь с проводами, который также нужно извлечь после всех манипуляций.

С помощью тестера необходимо выявить разрыв цепи или иную неисправность, а при помощи паяльника ее устранить, тем самым приведя деталь в рабочее состояние без ее замены.

Подведем итоги

В итоге, процесс ремонта и замены не занимает много времени, при наличии достаточного умения для проведения ремонтных работ. Самым простым является замена вышедшей из строя детали Логан на рабочий элемент. Однако процесс проведения самостоятельных ремонтных работ позволит сэкономить владельцу финансовые средства.

Отдельные рекомендации

Разработчики автомобиля из компании Рено уверяют, что ручной тормоз не требует регулировки из-за отсутствия растягивания троса. Если же вы приняли решение о необходимости выполнения такой работы, учтите следующие риски:

  • При настройке храповиков заменять их не рекомендуется. Учтите, что зазор с левой и с правой стороны должен быть идентичным, а реализовать это сложно.
  • В случае перетяжки гайки для регулировки не обойтись без ее откручивания. А это связано с проблемами, ведь придется подплавлять шайбу из пластика с предварительным нагревом узла. Реализовать это без привлечения мастеров и в условиях гаража сложно.

Натянуть тросик ручника реально. Но делайте эту работу внимательно и при условии четкого следования инструкции. Если и появляются проблемы, то посмотрите обучающее видео или обратитесь к специалистам. Если требуется замена тросика, выбирайте оригинальные запчасти (артикул — 6001547168) или аналоги (приведены в таблице ниже).

Ручной тормоз в любом автомобиле, в том числе и в Рено Логан обладает фундаментальной ролью в обеспечении безопасности. Этот узел позволяет кузову статично удерживаться на наклонной плоскости. Чтобы активировать привод стояночной тормозной системы водителю потребуется взвести рычаг, присутствующий в салоне.

На практике замечено, что существует такая категория владельцев, которые не уделяют данному узлу достаточного внимания, в связи с чем, в его функционале начинают происходить сбои. Неверным будет мнение о том, что с эффективным удержанием автомобиля Renault Logan способна справиться активированная передача в трансмиссии.

Популярная модель бюджетного сегмента Рено Логан производилась в период с 2005 по 2020 гг. Массовых нареканий на неэффективную стояночную тормозную систему не выявлено.

Мало кто из владельцев с достаточной периодичностью следит за состоянием ручника. Трос узла подвержен постоянному растяжению, ввиду чего ему требуется периодическая подтяжка, и не многие знают, как подтянуть ручник. Если к этой процедуре своевременно не прибегать, то эффективность системы теряется. Также навредить механизму способны неопытные обладатели Рено Логан, когда начинают движение с активированным приводом ручника. В данной статье расскажем, когда требуется и как натянуть ручник. Также вам в этом вопросе поможет видео.

Как производится регулировка?

Как упоминалось выше, найти колдун при осмотре днища не составляет труда. Устройство расположено где-то посредине между передними колесами автомобиля Рено. Одна из наиболее сложных задач для многих — регулировка узла, настройка его работоспособности. Считается, что такие действия позволяют грамотно распределить усилие и добиться более эффективного торможения.

Что касается самой регулировки, здесь мнения расходятся. Многие уверяют, что выполнять эту работу самостоятельно не рекомендуется. Более того, на устройстве установлена гайка самоконтрения, к которой лучше не прикасаться. В противном случае высок риск нарушить настройку.

Первоначальную регулировку делает производитель еще на заводе, с применением специальной установки и протяжкой гайки с определенным моментом. Все, что допускается — зафиксировать число витков «свободной» резьбы (на которой нет гайки), а после ремонта выставить аналогичное количество.

Если же вы решились регулировать устройство своими руками, делайте так:

  • Проведите ревизию колдуна Reno, о которой упоминалось выше.
  • Делайте ½ оборота регулировочной гайки на колдуне.

Находите участок трассы с песчаной поверхности. После разгоняйтесь и жмите на тормоз. Если задние колеса не тормозят, подтяните устройство еще раз.

Если на автомобиле отсутствует АБС, протяжка гайки даже до упора не всегда дает результат. Как вариант, можно поменять колдун, но и эти действия не всегда спасают. Причина в том, что в 9 из 10 автомобилей Рено Логан, которые не оборудуются АБС, колдун не работает (тормозное усилие не регулируется, как это необходимо). Причина — слабость пружины из-за слабой мощности. Решения два:

  • Поменять пружинку, установив деталь большей жесткости
  • Подложить резиновую прокладку, чтобы увеличить давление на систему.

Таким образом, не выбрасывайте регулятор тормозной системы. Благодаря его действию, снижается риск аварии, обеспечивается правильная работа системы. При появлении проблем с обслуживанием и регулировкой смотрите видео и следуйте рекомендациям в статье.
