Краткое содержание руководства по ремонту

Предлагаем к ознакомлению список глав руководства по эксплуатации Renault Logan:

• Устройство автомобиля (включающая общие сведения и паспортные данные автомобиля);
• Инструкция по эксплуатации (предварительная подготовка к выезду, советы по безопасности движения);
• Неисправности в пути (рекомендации, которые помогут в критической ситуации в дороге);
• Техническое обслуживание (рекомендации в деталях по всех процедурах обслуживания);
• Инструкции по ремонту;
• Электрооборудование (детальное описание диагностики и устранения неисправностей).

Весь материал книги собран на основе практики квалифицированными автомеханиками Рено. Каждое из действий по ремонту Рено Логан построено по принципу от простого к сложному. Поэтому диагностика и ремонт могут быть выполнены даже автолюбителям без опыта.

Кратко о принципе работы airbag

Собственно подушкой безопасности называется комплекс, состоящий из трех основных элементов. Это сама подушка, выполненная из прочной, но в то же время тонкой синтетической ткани, и уложенная в специально отведенное для нее место. Обязательно присутствует датчик, задача которого состоит в подаче сигнала, в случае необходимости привести airbag в активное состояние. Поступление в подушку газа во время срабатывания происходит благодаря системе наполнения.

Получивший сигнал о произошедшем столкновении датчик, активизирует систему наполнения. В результате происходит смешивание азида натрия и нитрата калия, вызывающее выделение газа-наполнителя. Подушка надувается и через доли секунды начинает опадать, выпуская газ через специальные отверстия. Таким образом, попавший в ДТП водитель или пассажир получает возможность свободно двигаться.

Ухаживайте за аккумулятором

Производитель гарантирует, что ваш аккумулятор не нуждается в техническом обслуживании? Не верьте! Регулярно проверяйте его, чтобы продлить его срок службы и избежать хлопот от разряженной батареи.

Начните с самого простого: держите его в чистоте. Грязный аккумулятор может привести к потере мощности. Протрите его влажной тряпкой. При необходимости используйте мягкое моющее средство.

Затем очистите клеммы аккумулятора. Сначала затяните и снимите отрицательный (черный или минус знак), затем положительный (красный) кабель. Используйте латунную проволочную щетку, смоченную в пасте из нескольких столовых ложек пищевой соды и немного воды.

Сначала установите положительные кабели и закрепите клеммы и зажимы тонким слоем смазки, чтобы предотвратить дальнейшую коррозию и обслуживание Рено Логан.

Если ваша батарея оснащена вентиляционными крышками, снимите их, чтобы проверить уровень электролита. Он должен подняться на 13 мм (1/2) над верхними пластинами батареи. Если это не так, используйте дистиллированную воду, чтобы поднять уровень до 6 или 10 мм (1/4 или 3/8) от вентиляционных заглушек.

Не используйте водопроводную воду, так как она может содержать минералы, которые могут повредить вашу батарею. Владельцы автосалонов должны проверять вашу батарею при уходе за автомобилем, но это процедура, которую они часто игнорируют. Не забудьте напомнить им.

Мойте машину даже зимой

Вы редко моете свой автомобиль зимой? Вы не одиноки. Автомобили, которые вы видите на дороге, показывают, что, как и вы, многие люди говорят: «Зачем беспокоиться? В любом случае, автомобиль загрязнится снова». Такое отношение неправильно, так как зима более важна для мытья, чем в остальное время года. Песок, слякоть и лед, смешанные с дорожной солью — вот что делает ваш автомобиль ржавым.

Самая быстрая коррозия возникает, когда температура колеблется вокруг точки замерзания. В холодные месяцы промывайте шасси и труднодоступные участки, которые подвержены ржавчине, например, бамперы и внутренняя часть колесных арок.

Повод для дезактивации

Не смотря на высокий уровень технологий, применяемых при производстве подушек безопасности, вероятность получения серьезных травм от элемента защиты остается высокой. Не все автомобили оснащены подушками с применением технологии поэтапного развертывания. Поэтому, опасность получить удар со скоростью трехсот километров в час остается.

В случае если водитель и пассажиры строго соблюдают правила, пользуются ремнями безопасности, скорость движения не превышает адекватную, то молниеносный скоростной удар airbag не сможет нанести большого вреда.

При несоблюдении указанных мер безопасности, травма головы – самый мягкий вариант из всех возможных последствий.

Технологии, которые предусматривают установку датчиков слежения за состоянием ремней безопасности, частично решают проблему. Ремень не пристегнут, и подушка отключается. Приемлемо, если нет аварийной ситуации. В противном случае шансы поправить статистику летальных исходов увеличиваются в разы.

RENAULT LOGAN выпуска до 2009 г. с двигателями 1,4i; 1,6i [2011, PDF, RUS] Скачать

• Разместил: klays067;
• Прочитано: 7 273;
• Дата: 20-01-2017, 21:08;

Книга из серии многокрасочных иллюстрированных руководств по обслуживанию и ремонту автомобилей своими силами. В настоящем руководстве приведена подробная информация о конструкции всех систем, отдельных узлов и агрегатов автомобилей RENAULT LOGAN с двигателями К7J и К7M. Опытом эксплуатации «Логана» делятся сотрудники издательства «За рулем». Подробно описаны возможные неисправности автомобиля, их причины и способы устранения. В разделах, посвященных техническому обслуживанию и ремонту автомобиля, указаны условия проведения работ, необходимый инструмент, время и сложность выполнения операции. Операции показаны на цветных фотографиях и снабжены подробными комментариями.В Приложениях приведены перечень смазочных материалов и эксплуатационных жидкостей, моментов затяжки резьбовых соединений, показаны инструменты, лампы, а также схемы электрооборудования.Книга предназначена для водителей, желающих обслуживать и ремонтировать автомобиль самостоятельно, а также для работников СТО.

Источник

Способы отключения подушек безопасности

Наиболее простой способ, благодаря которому airbag будет отключена – воспользоваться выключателем подушки безопасности, который, как правило, располагается в «бардачке» или на приборной панели автомобиля. Такой вариант предусмотрен многими производителями.

Также, для этой цели предусмотрен замок-переключатель, расположенный со стороны пассажира. Такой замок приводится в действие с помощью ключа от машины. Это дает дополнительную гарантию того, что у присутствующих в салоне автомобиля пассажиров, не будет шанса отключить airbag самостоятельно.

Отключается подушка безопасности не только с помощью замка-переключателя. Для этой цели можно воспользоваться бортовым компьютером, зайдя в специальное меню и выполнив рекомендованные действия. Либо переадресовать выполнение задачи в руки профессионалов, обратившись в специализированную мастерскую. Такой способ подходит для старых моделей автомобилей, хотя он имеет один существенный недостаток.

Включить airbag самостоятельно уже не удастся. Придется обращаться в мастерскую повторно.

Защищайте свой Рено Логан на время стоянки

Если вы не используете Логан более месяца, храните его правильно, чтобы избежать ненужного ущерба и ремонта. Заполните бензин, чтобы предотвратить накопление конденсата в баке. Добавьте стабилизатор топлива и запустите двигатель, чтобы распространить добавку на весь двигатель.

Поместите пароизоляцию на пол вашего гаража: 4 мм полиэтиленовая ткань поможет в этом. Отпустите стояночный тормоз, чтобы предотвратить коррозию тормоза. Поместите автомобиль на подставные стойки, чтобы снять вес автомобиля с колес и шин. Отсоедините и выньте аккумулятор, чтобы он не разрядился. Поместите батарею на зарядное устройство. Заглушите выхлопную трубу тканью, чтобы сохранить влажный воздух.

Пассивная безопасность

SRS – пассивная безопасность, которая в случае ДТП определяет силу удара при помощи электронных акселерометров. Именно от сигнала акселерометра происходит активизация подушек пассажиров и водителя. Когда машина оборудована ремнями водителя и пассажира, SRS получив сигнал от акселерометра, перед тем как активизировать подушки, производит увеличение натяжения защитных ремней.

При этом записываются все данные и команды. Как правило, система может хранить только один блок записей по одному удару. Для дальнейшего использования его надо либо снова прошить (только автоэлектрики-Кулибины могут такое), либо поставить новый, аналогичный старому. SRS автомобиля отвечает за целый комплект, состоящий из таких функций:

• модуль водителя – расположен в ступице рулевой колонки и состоит из акселерометра (измеряющего отклонение в отрицательную сторону от нормального ускорения автомобиля), газогенератора и оболочки;
• блок переднего пассажира – расположен внутри приборной панели (состоит из тех же элементов, что и п.1);
• модули боковых подушек безопасности – расположены в стойках автомобиля (состоят из тех же элементов, что и п.1);
• блок электронного управления – расположен под облицовкой машины, производит управление всей системой;
• комплект всех защитных ремней пассажира и водителя.

Установка системы безопасности

Учитывая отзывы и статистику наличия неисправностей Рено Логан можно в полной уверенности заявить, что больное место в этой модели — это шлейф защиты под кожухом рулевого колеса. В этом случае можно или заменить его новым блоком управления Рено Логан, или запаять имеющийся. В том случае, когда диагностику не делали и индикатор загорелся внезапно, не гаснет или моргает (в случае отсутствия аварии или удара), и, имея при этом огромное желание самостоятельно разобраться, рекомендуется проверить следующее место – рулевое колесо. Причина срабатывания индикатора может быть в руле, а именно в перетирании шлейфа подушки, для этого понадобится ключ Torx T30:

• предварительно скидываем в клемму «минус» с аккумулятора, чтобы не произошла автоматическое срабатывание, так как при внезапной активации она может ранить владельца авто;
• ждем около 15 минут, чтобы произошла полная разрядка конденсатора активатора подушки;
• следует учесть такие пункты безопасности, как: не допускать падения модуля подушки безопасности, попадания воды или других жидких материалов на него, а также нельзя работать с ним при высокой температуре (выше 95 градусов);
• откручиваем 2 винта на руле от подушки (два винта слева и справа на ступице рулевого колеса);
• аккуратно снимаем модуль, отсоединяем фишку, предварительно сняв клипсы из фишки;
• накидываем клемму «минус» на аккумулятор;
• берем любой светодиод (например, с новогодней гирлянды или выломать из зажигалки, но с целыми усиками) и вставляем диод в фишку шлейфа;
• поворачиваем ключ зажигания, в положение при котором зажгутся все приборы. При этом светодиод должен моргать, если не загорелся совсем, меняем местами его контакты. Если и при этом он не загорелся, это значит, что шлейф подушки перетерся. Тут возможно произвести либо пайку шлейфа, либо заменить целиком модуль подушки безопасности;
• устанавливается все в порядке, обратном снятию.

Причины загорания индикатора

Загореться индикатор может в следующих случаях:

• машина была в аварии, при этом лампочка будет гореть постоянно. Для устранения необходимо заменить подушку защиты и SRS;
• индикатор может загореться при небольшом ударе. При этом произойдет ложная запись в SRS и для устранения ошибки, придется заменить блок управления;
• индикатор может загореться как от неисправности самого модуля безопасности, так и от неправильной работы преднатяжителей ремней.

Выяснив, в чем заключается проблема, владелец Рено Логан оказывается на распутье: либо чинить самому по книжке, либо обращаться в авторизованный или сервисный центр. В официальном автосервисе Рено Логан автовладельцу предложат пройти диагностику и устранить неисправность. Причем будут производить замену деталей.

Что существенно скажется на итоговой стоимости услуг, включающих в себя, в том числе запасные части. Неофициальные сервисные центры, могут произвести ремонт подушек, в том числе «не заправляя» новые, а просто производят установку «заглушки» (сопротивление в 2 Ом на питающий провод подушки безопасности), от срабатывания индикатора.

Придерживайтесь осторожности каждый день

Не прекращайте заботиться о своем Логане после обката

Двигайтесь осторожно каждый день, и ваш автомобиль будет радовать вас в течение длительного времени без ремонта

Не перетруждайте двигатель при запуске, ведь это самый быстрый способ ускорить износ вашего двигателя, особенно в холодную погоду. Ускоряйтесь медленно. В течение первых 10-20 минут работы, двигатель и силовая передача испытывают наибольший износ.

Простой двигателя не является хорошей идеей. Так как двигатель не работает при оптимальной температуре, сжигание топлива не является полным. Это приводит к отложениям сажи на стенках цилиндров, которые загрязняют топливо и, в конечном итоге, повреждают некоторые компоненты.

Уменьшите давление на двигатель и автоматическую коробку передач, переходите на нейтральную скорость на светофоре или в пробке.

Увеличьте срок службы ваших шин, безопасно двигаясь. Соблюдайте установленные пределы скорости. Избегайте быстрых стартов, остановок и поворотов. Избегайте выбоин и предметов, тянущихся по дороге. Не ездите на бордюрах и не ударяйте их шиной при парковке.

При маневрировании не поворачивайте рулевое колесо до упора вправо или влево более нескольких секунд. Это может повредить насос гидроусилителя рулевого управления.

Группируйте короткие поездки на машине. Большая часть износа, а также загрязнение, создаваемое вашим автомобилем, происходит в течение первых минут езды. Постарайтесь делать все ваши покупки за раз, и движок Рено Логан будет работать дольше.

Как снять руль и подушку безопасности на рено логан (renault logan)

В данном видео я тщательно обрисовал как на Renault Logan (Рено Логан) снять подушку безопасности и руль. Спасибо за.

Не допускается падение модуля подушки безопасности и попадание на него воды, смазки или масла.

Не допускается воздействие на модуль подушки безопасности температуры выше 95 С. 2. Выверните винты крепления подушки безопасности в ступице рулевого колеса слева.

4. Аккуратно приподнимите модуль подушки безопасности. 5.отведите его от ступицы рулевого колеса, отстегните фиксатор колодки проводов подушки безопасности.

б. отсоедините колодку проводов от модуля подушки. 7. и снимите модуль подушки безопасности.

8. Установите подушку безопасности в порядке, обратном снятию. Замена переднего ремня безопасностиЗамена передних ремней безопасности показана на примере ремня безопасности водителя. Ремень безопасности переднего пассажира заменяют аналогично.

После отсоединения провода от клеммы «минус» аккумуляторной батареи необходимо подождать не менее 10 мин, только после этого можно приступить к снятию ремня безопасности, оснащенного преднатяжителем. Разборка преднатяжителей ремней запрещается.

Устранение проблем

Первым делом проверяется имеется ли неисправность на самом деле, а не произошёл какой-нибудь сбой, для этого отсоединяются у АКБ клеммы и подсоединяются обратно. Если после этого проблема не решилась то нужно производить диагностику системы специальным оборудованием которое считает ошибки,  в результате этого можно понять причину святящегося индикатора и решить образовавшуюся проблему. Так как система безопасности является очень важным в автомобиле решение этой проблемы лучше доверить специалисту.

Если из строя вышел шлейф подушки безопасности Рено Логан то его необходимо заменить, для этого:

https://www.youtube.com/watch?v=KhoZm01uZvE

После этого можно производить замену или необходимые ремонтные работы. Собирается все в обратном порядкеКак видите чтобы снять подушку безопасности с руля Рено Логан и заменить вышедшую из строя деталь, достаточно проделать простые действия. Все работы можно проделывать самостоятельно не прибегая к помощи специалистов. Устранив появившуюся неисправность можно будет продолжать наслаждаться безопасной и комфортной поездкой.

Как купить или скачать книгу

Приобретая руководство по эксплуатации, вы получаете ценные знания и уверенность, хорошее подспорье в непредвиденной ситуации. Кроме того, у вас будут полезные сведения для регулярной самодиагностики и определения, неисправностей. Руководство будет полезно к ознакомлению всем владельцам, а особенно тем у кого Renault Logan 2008 года (рестайлинг). Также оно пригодится автотехникам ремонтных мастерских и СТО, преподавателям автошкол. Книгу можно скачать в PDF или любом другом электронном формате прямо на сайте. Также здесь вы найдете большой выбор автолитературы для многих марок автомобилей. Бумажные книги доступны для заказа с бесплатной доставкой по вашему адресу.

Источник

Не злоупотребляйте батареей

Если вы случайно не выключили фары и разрядили батарею, примите меры предосторожности во избежание повреждения батареи и стартера при повторном запуске вашего двигателя. Отключите двигатель и подключите один конец положительного кабеля к положительной клемме разряженной батареи

Подключите другой конец положительного кабеля к положительной клемме аккумуляторной батареи источника. Подключите отрицательный конец кабеля к отрицательной клемме аккумуляторной батареи источника. Прикрепите оставшийся отрицательный кабель к неокрашенной металлической части двигателя автомобиля (вдали от разряженной батареи). Подождите несколько минут и попробуйте запустить автомобиль.

Когда автомобиль заведется, позаботьтесь о том, чтобы удалить кабели в обратном порядке, в котором вы их подключили. Если автомобиль все еще не запускается, не пытайтесь его заводить много раз; вы можете повредить стартер. Принесите батарею в гараж, чтобы подзарядить. Даже если вам удастся перезапустить двигатель, обязательно полностью зарядите аккумулятор, подключив батарею к зарядному устройству на ночь.

Принцип действия

Для изготовления AirBag используется ткань с элементами нейлона. За счет специальных отверстий, через которые выходит газ, удается достичь смягчения изделия, благодаря чему снижается вероятность получения травмы. За каждым экземпляром закрепляется генератор газа, далее изделие аккуратно складывается и помещается в небольшие отверстия в разных зональных участках авто. Если речь идет о руле, генератор газа оснащается резиновым кольцом для обеспечения оптимального уровня балансировки.

Газогенератор, к слову, наполняет подушки газом и реализует оперативный выброс. Он считается наиболее сложным в техническом и конструктивном плане. AirBag надувается на крайне высокой скорости, а скорость их выбрасывания в три раза превышает скорость моргания человеческого глаза. Что касается принципа действия, они разворачиваются в момент столкновения, если скорость передвижения ТС превышает 20 км/ч.

Принцип работы подушки безопасности состоит из следующих этапов:

1. С разных сторон машины располагаются специальные датчики, которые реагируют на заданный критичный момент.
2. Сведения подаются на ЭБУ, который обрабатывает данные. Обстоятельства для этого более чем конкретные – преодоление высокого препятствия в виде бордюра, жесткое приземление или лобовое столкновение.
3. От ЭБУ сигнал идет на генератор газа и пиротехнический заряд активируется.
4. После сгорания пиропатрона в избытке выделяется азот, поскольку генератор газа имеет натриевую кислоту. Как раз азот и раскрывает подушки.

2.1.1. Рекомендации по эксплуатации

Обслуживание и ремонт автомобиля в течение гарантийного срока необходимо проводить только на станциях технического обслуживания с обязательной отметкой о проведении работ в талонах сервисной книжки, иначе вы лишитесь гарантии на автомобиль.
Следует иметь в виду, что даже автомобили одной модели, выпущенные практически одновременно, обладают выраженными индивидуальными особенностями поведения на дороге. Использовать полностью скоростные и динамические возможности автомобиля рекомендуется по мере привыкания к нему, постижения его характера и только после прохождения автомобилем первых 2000–3000 км с соблюдением ограничений, указанных в подразделе «Обкатка автомобиля».

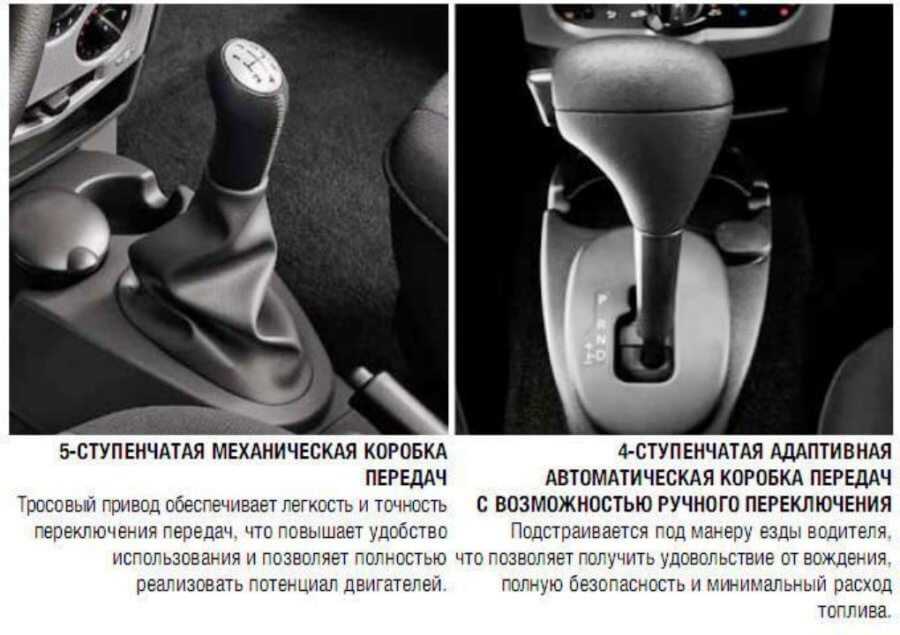

Перед поездкой прогрейте двигатель на холостом ходу, поскольку работа непрогретого двигателя на повышенных оборотах уменьшает срок его службы. При включении стартера рычаг переключения коробки передач должен находиться в нейтральном положении.
Не допускайте работу двигателя с частотой вращения коленчатого вала более 6000 мин–1.
Запрещается начинать движение автомобиля с места «на стартере». Трогаться на автомобиле с места можно только на первой передаче при полностью опущенном рычаге стояночного тормоза, плавно отпуская педаль сцепления.
Не превышайте нормы грузоподъемности, указанные в технической характеристике автомобиля: перегрузка приводит к повышенному износу шин и деталей подвески, к потере курсовой устойчивости.
Не допускайте движения по дорогам с низким качеством покрытия на повышенных скоростях. «Пробои» подвески, которыми, как правило, сопровождается движение в таких режимах, приводят к повреждению и деформации узлов ходовой части автомобиля. В этом случае могут возникнуть повреждения и деформации кузова.
Регулярно проверяйте давление воздуха в шинах: пониженное давление приводит к интенсивному износу шин. Разница давления в шинах 0,2–0,3 атм приводит к ухудшению управляемости автомобиля. Регулярно проверяйте состояние защитных резиновых чехлов шаровых опор, шарниров равных угловых скоростей и шарниров рулевых тяг. Поврежденные чехлы надо заменить, поскольку вода и грязь быстро выведут механизмы из строя.
Для заправки используйте горюче-смазочные материалы и эксплуатационные жидкости, рекомендованные заводом-изготовителем.
Регулярно проверяйте состояние клемм аккумуляторной батареи и крепление проводов на них. Ослабленное крепление или окисление клемм может вывести из строя электронные приборы автомобиля.
Запомните, что клеммы аккумуляторной батареи разного диаметра: положительная клемма больше отрицательной. Следите за тем, чтобы провода были подсоединены в соответствии с указанной на их наконечниках и клеммах полярностью.
При заряде аккумуляторной батареи непосредственно на автомобиле от внешнего источника тока обязательно отключите ее от генератора (снимите с аккумуляторной батареи клемму «плюс»).
Не нарушайте сроки проведения контрольно-осмотровых и регламентных работ. Все работы проводите в полном объеме. Периодичность проведения работ указана в разд. 4 «Техническое обслуживание».

Следите за утечками

Если ваш стеклоочиститель позволяет дождевой воде проникать внутрь вашего автомобиля, проверьте, можете ли вы его отремонтировать или заменить. Малые утечки могут быть заделаны герметиком. Вы можете отремонтировать секции, которые не повреждены, клеем.

Торковые части могут быть отремонтированы с помощью специального уплотнителя, продаваемого в магазинах автозапчастей.

Вы также можете продлить срок службы изношенных, но неповрежденных участков, вставив пенные стержни, имеющиеся в автомобильных магазинах, в полый участок уплотнителя.

Приобретайте продукт, соответствующий оригинальному стеклоочистителю вашего автомобиля — доступный в дилерских центрах и в каталогах почтовых заказов.
