Подтягиваем рулевую рейку на рено логан своими руками (+видео)

Комплектации без ГУРа

Давайте посмотрим, как выглядит механизм рулевой рейки вживую. Гайка расположена под стрелкой (см. фото).

Здесь находится гайка-упор

Саму гайку можно крутить шестигранником «на 10». Всё просто: вращение вправо соответствует уменьшению зазора.

Подготовка

Автомобиль придётся загнать на яму – других вариантов нет. Застопорите задние колёса ручником.

По две гайки на каждой стороне

Сначала надо снять защиту картера. Берём торцовый ключ «на 10» и откручиваем 6 винтов (по 2 на каждой из трёх сторон). Без помощника тут будет обойтись сложно.

Регулировка (подтяжка рейки)

Выемка в гайке будет закрыта пробкой, резиновой или пластиковой. Пробку надо удалить.

Обведено местоположение гайки

Саму гайку из-под днища не видно. Найдите её в точке, обведённой кружком (см. фото).

Когда гайка нащупана и пробка снята, возможны варианты:

• Используем торцовый Г-образный ключ с рукоятью меньше 10-ти см;
• Подойдёт и «гибкий ключ», который проводят над металлом кузова (см. фото);

Здесь проводят трос ключа

Чтобы дотянуться до гайки, проще будет поддомкратить левое колесо и снять его. Дальше используется торцовый ключ.

Рулевая рейка Логан — регулировка детали

Регулировка рулевой рейки Рено Логан избавляет общую систему поворота руля от люфтов и стука, которые становятся основными причинами и симптомами неисправности. В процессе отладки рулевой рейки используются специальные ключи и отвертки, позволяющие быстро добраться до нужной гайки, с помощью которой производится регулирование детали.

Поскольку гайка находится под капотом, автомобиль в автосервисе поднимается, дабы открыть подрулевое пространство для мастера. В качестве альтернативы используется гаражная яма.

При первой регулировке гайка может быть закрыта специальной заглушкой, которая легко удаляется при поддевании отверткой.

Если элемент чрезмерно «прикипел», т.е. его ход не поддается обыкновенному ключу, мастера прибегают к помощи молотка и специальной смазки, которая облегчает движение гайки по резьбе.

Рулевая рейка Логан купить новую или отремонтировать?

Управляющая рейка автомобиля, в том числе управляющая рейка Логан, является надежным, крепким узлом, который изредка подвергается деформации и поломкам. Но неизменные нагрузки (кручение руля) могут вывести деталь из строя, что приводит к необходимости делать ремонт управляющий рейки Рено Логан, или требуется подмена управляющий рейки Логан. Процесс восстановления управляющий составляющей в большинстве случаев оказывается бессмыслен, потому многих интересует управляющая рейка Рено Логан стоимость покупки и подмены.

И хотя управляющая рейка Рено Логан с гур – это одно из самых слабеньких мест Логана (если рейка управляющая Логан без гур, то она прослужит подольше и поболее надежна, т.к. конструкция наименее непростая), но не торопитесь сходу приобрести рейку Логан. Мастера, работающие в нашем автосервисе, имеют большой опыт работы с представленными проблемами, и может быть, для вас поможет ремонт управляющий колонки Логан, либо будет нужно поменять только пыльник управляющий рейки Рено Логан или сальник.

В любом случае, советуем поначалу сделать диагностику управляющий рейки Рено в автосервисе, чтоб сберечь время и средства.

Это интересно: Ремонт передней подвески Рено Логан (видео)

Другие варианты ремонта рулевой рейки, а также ее замена

Ремонт рулевого механизма рейки Logan с ГУР или без ГУР осуществляется после его съема для последующего восстановления.

В дальнейшем нужно выполнить следующие действия:

• Первый шаг – снятие стопорного кольца с распределителя.
• Открутить пробку золотника, я закрывающую гайку золотника (далее ее также потребуется открутить специальным приспособлением).
• Далее снять гайку и пружину прижима, а также и сам прижим.
• Выбить распределитель, который расположен в корпусе.
• Снять с распределителя сальник и кольцо подшипника.
• С тыльной опоры извлечь стопорную скобу (если ее поддеть отверткой, она вылетит).
• Извлечь шток и тыльник.

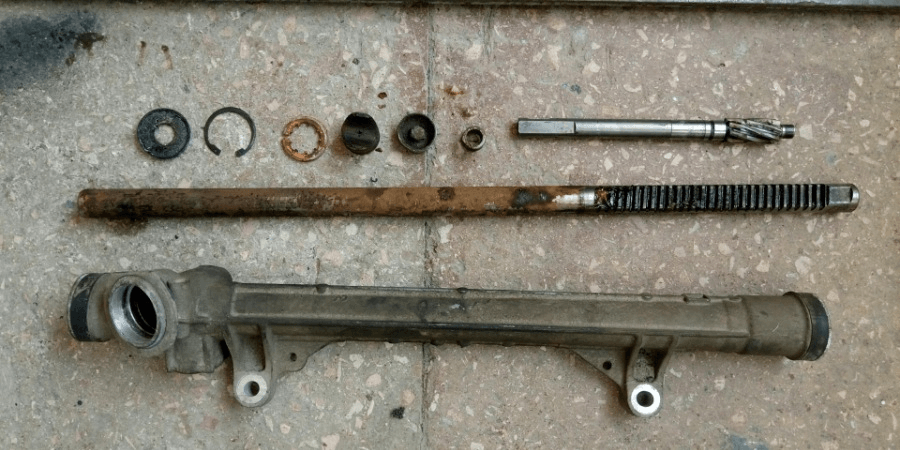

Когда управляющая рейка разобрана, все ее составляющие нужно тщательно очистить от масла, грязи, пыли и продуктов износа, после чего обезжирить.

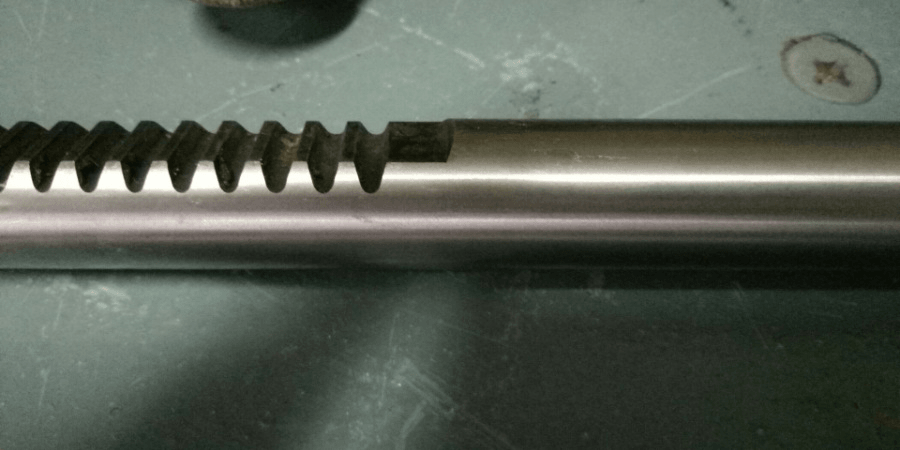

Далее поверхность штока шлифуется на токарном станке. Для этого используется мелкая наждачная бумага. Кроме этого, шлифовке подвергается вал распределителя.

Предварительно заменяются все сальники. Гребенка штока обильно промазывается смазкой и возвращается на исходное место.

Перед возвращением распределителя требуется проверка компрессии сальника. Для этого по его валу сдвигают втулку, которая аккуратно помещается на место подшипника. По такому же принципу усаживается новый сальник. Прежде чем это сделать, все элементы необходимо промазать смазкой.

Далее:

• Установить прижим штока и стопорное кольцо. Чтобы облегчить ход, его место обильно заполняется смазкой.
• Установить пружину и зафиксировать регулировочной гайкой.
• Крепко закрутить гайку золотника. Ее пробка также густо заполняется смазкой, после чего фиксируется.
• Вместе с тыльной укрепить центрирующую опору, сдвинуть сальник и саму тыльную опору.
• Установить стопорную скобу.

Когда работы завершены, механизм проверяется на специальном станке, с помощью которого можно выявить возможные течи, и обеспечить гарантию выполненных восстановительных работ.

По мнению специалистов, если следовать определенным рекомендациям, можно избежать многих поломок и износа рулевой рейки:

Не выворачивать рулевое колесо до упора – это значительно снизит усилие, прилагаемое на механизм, что снизит риск износа. Рулевую рейку нужно в холодное время года прогревать точно так же, как и мотор

К пыльникам рулевых тяг следует относиться с осторожностью, поскольку их поломка вызывает запотевание механизма реек и в итоге – вызывает течь жидкости ГУР. Также требуется регулярная проверка состояния жидкости, залитой в бочок

Она должна быть прозрачной

Если она изменила цвет, стала мутная либо в ней образовались посторонние образования, ее требуется заменить.

Невзирая на высокую надежность рулевого механизма, нужно внимательно относиться к вопросам, связанным с его диагностикой. Конечно, можно это делать самостоятельно, но ввиду отсутствия диагностического оборудования можно не заметить большое количество мелких деталей, которые способны вывести элементы рулевой рейки и колонки из строя. По этой причине диагностику рулевой рейки рекомендуется проводить в условиях СТО.

Регулировка рулевой рейки: что это и когда производится

Некоторые мастера выбирают наиболее простой путь, решая проблемы с управляющим механизмом с помощью протягивания регулировочной пробки. Это чревато тем, что можно пережать передачу червячного типа, а также быстро износятся зубцы. Однако в условиях гаража не так много альтернатив ремонта управляющей рейки Renault.

Если в процессе вращения руля слышен нехарактерный стук, то чаще всего причина в том, что рулевая рейка неплотно прилегает к шестеренке. Расстояние между механизмом и шестеренкой регулируется с помощью упорной гайки. Если ее подтянуть, то проблема, как правило, решается.

На Renault Logan предусмотрен ГУР. Поэтому стоит рассмотреть ситуацию, которая встречается достаточно часто: мотор отключен, а рулевая рейка сильно стучит при повороте. В этом случае не стоит сразу делать регулировку. На машине с ГУР присутствует специальная гайка, однако вращать ее (как уже упоминалось выше) не нужно. Требуется запустить мотор и выждать около минуты.Чаще всего в посторонние шумы при вращении колеса снижаются или вовсе исчезают.

По мнению специалистов, такой звук является нормальным для ГУРа, поэтому не стоит торопиться регулировать управляющую рейку и продолжать эксплуатацию авто.

Если же проблема не ушла, то прежде чем протянуть гайку, нужно отогнуть шайбу-«жестянку». Это позволит авто остаться на гарантийном обслуживании.

Стоит знать, что шайба надежно приклепана по периметру гайки и к картерным болтам. В некоторых случаях может пригодиться ремкомплект либо замена жидкости в ГУР. Последний вариант особенно актуален, если свойства жидкости заметно ухудшились.

Работа по регулировке управляющей рейки Renault Logan производится таким образом:

• Машину поставить на яму, затянуть ручник (для фиксации колес).
• Ключом на «10» демонтировать картерную защиту (придется скрутить 3 пары болтов). Пригодится помощь напарника.
• Убрать пластиковую/резиновую пробку, которая находится в углублении с гайкой (саму гайку сложно увидеть, поэтому ее лучше найти на ощупь).
• Демонтируя пробку, можно воспользоваться одним из двух вариантом: «гибким» либо Г-образным ключом. Но как вариант, лучше купить специальный ключ.
• Поднять колесо домкратом (с левой стороны) и демонтировать его. Таким образом, появится доступ к гайке.

После чего можно приступать к регулировке. Для этого нужно выполнить следующие действия:

• Прокручивать гайку вправо на небольшой угол (не более 15-20 градусов).
• В это момент напарник должен активно вращать рулевым колесом влево и вправо.
• Если стук не исчезает, снова делать протяжку.
• Когда стук пропадет, сделать контрольное протягивание примерно на 10 градусов.

Если следовать инструкции, то регулировка управляющей рейки Renault не займет много времени. Однако стоит учитывать, что в случае обнаружения неисправностей, потребуется замена неисправного узла. Лучше приобретать оригинальный ремкомплект.

Ремонт рулевой рейки с ГУР. Лада Ларгус

Поиск и устранение стука в рулевой рейке

Лада Ларгус.

Рулевая рейка — неотъемлемая часть любого современного автомобиля, в том числе и Рено Логан. Она входит в конструкцию механизма рулевого управления и обеспечивает передачу усилия от руля к поворотной тяге каждого колеса. При подозрении на неисправность и невозможности регулировки, замена рулевой рейки должна производиться как можно скорей. Процедура не вызывает сложностей и может выполняться своими руками при наличии ремкомплекта и знании правил проведения ремонта.

На Renault Logan в зависимости от выпуска устанавливались рулевые рейки различных типов — механические и гидравлические.

Автомобили первого поколения — фаза 1 (2004, 2005, 2006, 2007,2008, 2009 года выпуска) с двигателем 1. 4 в двух предлагаемых комплектациях оснащались механической рулевой рейкой, а авто с движком 1. 6 л — гидравлической.

Рестайлинговые модели (2009, 2010, 2011, 2012, 2013, 2014, 2015 г. в. ) и версии второго поколения (2014, 2015,2016, 2021 года выпуска) в самых простых комплектациях предлагаются без ГУРа (гидроусилителя), который заказывается отдельно.

Изменения, затрагивающие интерьер

1. Радиаторная решетка наделена ролью не только декоративного элемента, но и способна порадовать своей практичностью. Это выражается в пропускной способности встречного воздушного потока для охлаждения радиаторных сот системы охлаждения.

Здесь присутствует несколько вариантов для преобразования облика данного элемента:

• покраска цветом, аналогичным кузовному покрытию;
• облицовка решетки или ее замена на более изысканный аналог.

На рынке можно встретить много компаний, реализующих видоизмененные передние решетки, это видно и по многочисленным фото. Зачастую они в своей эффективности опережают оригинальные изделия. В некоторых мастерских могут изготовить индивидуальную решетку с учетом ваших пожеланий.

Мы рекомендуем применять данные детали, если возникла потребность в более глубоком и «продвинутом» тюнинге Renault Logan.

2. Следующим чередом видоизменение понадобится переднему бамперу. К нему в придачу можно обзавестись накладками. Эта категория бамперов наделена повышенной прочностью и стойкостью к воздействию низкотемпературных атмосферных условий. Для замены бампера потребуется самостоятельно осуществить ряд обязательных разборочных манипуляций. Это избавит владельца от затрат на услуги мастерских. Если решено проводить тюнинг «француза» Рено Логан, то замена бампера «жизненно» необходима, поскольку это наделяет экстерьер неповторимой харизмой, а также способно повысить эффективность воздушного охлаждения агрегатов, располагающихся в недрах подкапотного пространства.

3. Бампер кормы. После монтажа «свежего» переднего бампера пренебрежение заменой заднего аналогичного элемента будет кощунственным действием. Выбор бампера должен подразумевать послемонтажную гармонию с другими экстерьерными элементами, к примеру, фарами.

4. Очередным этапом когда проводится комплексный тюнинг, можно обоснованно считать установку новой и эффективной оптики. Если вы склоняетесь к доработке старых фар, то эта процедура вряд ли приведет к ожидаемому эффекту. Поэтому, рекомендуем обзавестись новыми блок-фарами. После монтажа новой оптики в ее корпус нужно интегрировать светодиодные элементы. У задних фар диодные излучатели уже присутствуют в заводской версии.

Если задаться реализацией провести такой тюнинг в Рено Логан, то можно достичь качественного результата, ведь новая светотехника не оставит равнодушными большинство прохожих.

5. Далее прибегаем к монтажу легко-сплавных дисков с низкопрофильными покрышками. Если вы хотите осуществить тюнинг Рено Логан параметры указанных элементов будут следующими:

• радиус дисков – R-16;
• типоразмер шин – 205*50*R16.

Эти видоизменения рекомендуется выполнять в комплексе с мероприятиями по модернизации подвески.6. Во время когда проводится тюнинг не следует пренебрегать доработкой элементов ходовой части. Целесообразным действием будет установка более производительных тормозов:

• дисков большего диаметра;
• суппортов с колодками, обеспечивающими улучшение эффективности торможения.

Доработку такого характера следует осуществлять при намерении эксплуатировать авто Рено Логан в экстремальных режимах.

Продолжением, когда осуществляется тюнинг своими руками подвески будет замена амортизационных стоек на более жесткие демпфирующие элементы. Здесь обязательной и эффективной мерой позиционируется установка более жестких пружин.

7. Преобразования в интерьере могут приобретать разнообразный характер. Панель приборов обычно повергают видоизменению для повышения эстетичности ее облика. Для этого элемента в рыночной сети присутствуют уже готовые версии. Также возможна доработка панели собственноручным способом. Но для этого варианта действий у владельца должны присутствовать определенные навыки. Ввиду редкой природы некоторых запчастей для панели, ее самостоятельная доработка может носить долгосрочный характер или зайти в тупик.

8. Для модернизации интерьерных панелей многие владельцы склоняются к приобретению уже готовых элементов. На фото или видео можно ознакомиться с вариантами отделки и выбрать наиболее гармоничный по своему предпочтению. У данных запчастей присутствуют свойственные им функции, а также индивидуальные цветовые оттенки. Большинство элементов заменяются собственноручно без особых затруднений.

Как устроена передняя ходовая?

Передняя подвеска семейного Рено Логан реализована в конструктивном плане на общеизвестной модели McPherson. Основа ее структуры — это объединенные в единые стойки амортизаторы и пружины. Поперечными рычагами служат штампованные треугольные конструкции, которые крепятся к поворотному кулаку посредством шаровой опоры и к подрамнику – кронштейнами с сайлентблоками.

Для удерживания автомобиля Рено Логан от кренов на дороге служит поперечный стабилизатор, представленный металлической штангой, которая посредством собственных стоек опирается на другие элементы ходовой. Непосредственный контакт стабилизатора с подрамником происходит через втулки. Такое устройство подвески.
