Все основные признаки неисправности сцепления и их причины

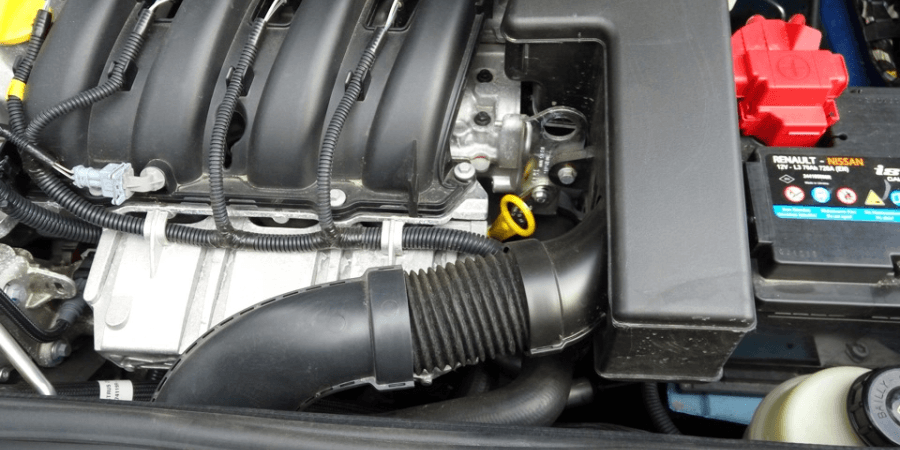

Подготовка (пространство под капотом)

Для начала нужно отключить минусовую клемму АКБ (ключ «на 10»). Также снимают трос сцепления: грузик подтягивают вперёд, вынимают его из прорези вилки, а резиновую муфту затем выводят из прорези в кронштейне.

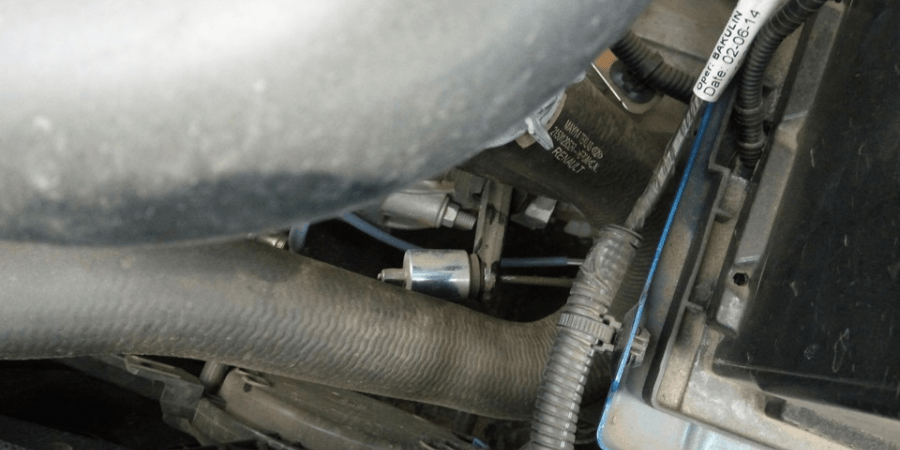

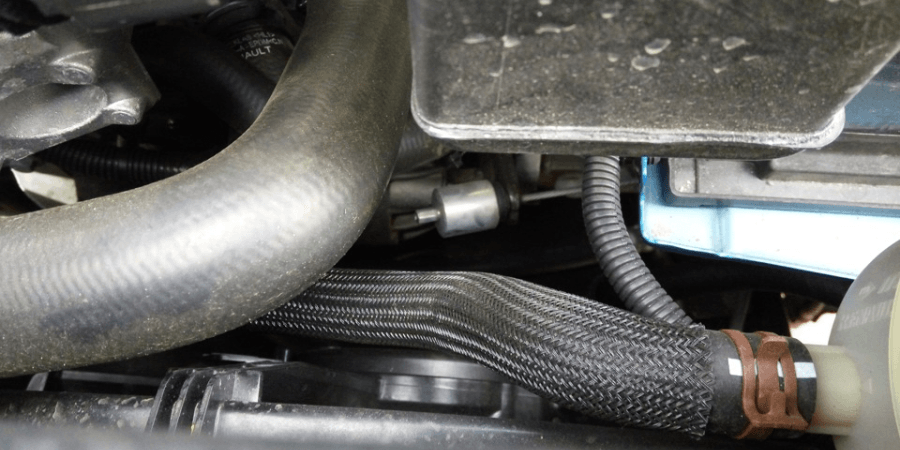

Трос сцепления и жгут проводов

На картере КПП закреплён держатель моторного жгута. Надо разжать крепление и отвести жгут в сторону.

Пройдёмся по разъёмам:

1. На двигателе отключают датчик ВМТ. Для этого откручивают два винта крепления (фото 1 и 2).
2. На коробке отключают клеммник выключателя заднего хода.
3. Датчик скорости тоже нужно отключить (фото 4).
4. Датчик концентрации кислорода отключают. Его колодку снимают с держателя на КПП.

Ниже показано, что нужно сделать.

Датчики: ВМТ (1-2), задний ход (3), скорость (4), лямбда (5-6)

Также надо ослабить крепление шланга сапуна. Сам шланг отводят от коробки, а ещё от неё откручивают два провода «массы» (фото ниже).

Сапун и шнуры заземления

Два медных винта желательно будет не терять.

Осталось найти тягу рычага КПП, чтобы ослабить крепление на хомуте и вынуть стержень из трубки (см. фото).

Разъединяем трубку и стержень

Предварительно возле хомута делают пометку краской. При монтаже стержень устанавливается по метке.

Снятие кпп

В некоторых случаях возможна замена сцепления без снятия коробки. Но чтобы выполнить эту операцию как следует, лучше не отодвигать ее от двигателя. Демонтаж коробки начинается со снятия подрамника:

1. Откручиваем 3 болта со стороны бампера
2. Снимается кронштейн задней опоры двигателя.
3. Снимаются болты с рулевого механизма
4. Выхлопная труба отсоединяется от коллектора.

Снимается стартер. Для этого откручиваются клеммы и крепежные винты.

Помимо этого, коробка удерживается еще несколькими болтами. Они расположены со стороны масляного картера и еще 2 притягивают ее к двигателю.

Выполнив все вышеперечисленные действия, нужно подставить опоры под мотор и коробку. Затем можно снять левый кронштейн двигателя.

От чего зависит ресурс?

Неисправность узла сцепления можно распознать по следующим признакам:

• После нажатия педаль проваливается и не возвращается в исходную позицию. Вероятная причина поломки — неисправность приводного механизма, обрыв тросика или выход из строя одного из цилиндров.
• При нажатии на сцепление последнее начинает скрипеть или же появляются посторонние звуки другого рода (писк или гул). После отбрасывания педали скрип или другие шумы пропадают или снижается их громкость. Такая проблема, как правило, вызвана поломкой выжимного подшипника (об этом ниже).
• Педаль выжимается без проблем, скрежет и другие посторонние звуки отсутствуют. При этом включить любую из передач все равно не удается. Одна из причин — облом лепестков на корзине механизма.
• Мотор работает без сбоев, селектор выбора скоростей с легкостью занимает любую из позиций, постороннего скрипа нет. Несмотря на отсутствие визуальных проблем, машина с трудом набирает скорость, имеется пробуксовка сцепления.

Многих владельцев Рено Логан интересует, сколько ходит сцепление. Однозначный ответ дать сложно, ведь многое зависит от стиля вождения, своевременности и качества обслуживания Renault.

«Если автовладелец бережно относится к узлу, своевременно смазывает и регулирует механизм, то первые проблемы появляются только через 100 тысяч километров. Но на практике узел сцепления ходит меньше — до 60-70 тысяч километров, после чего он требует ремонта или прочих восстановительных работ».

Чаще всего автовладельцы сталкиваются  не только со скрипом, но и с более серьезными проблемами, среди которых неисправность муфты (пробуксовка). В такой ситуации единственным выходом будет замена неисправного элемента или одной из деталей. В среднем комплект сцепления обходится в сумму 4-5 тысяч рублей.

Как отрегулировать педаль сцепления

Регулировка троса сцепления Рено Логан с механической коробкой передач осуществляется идентично во всех модификациях этого автомобиля и других схожих моделей Рено. Для этого нужно сделать два основных замера и провести соответствующие действия. Сначала штангенциркулем измеряется расстояние от резинового демпфера до окончания металлического наконечника троса, который составляет 86 ± 5 мм.

Если зазор меньше, регулировочную гайку требуется отпустить, если же он больше – затянуть. Это делается обычным ключом на 10. Гайка имеет пластиковую вставку, поэтому может идти туго, но это нужно, чтобы настройка тросика сцепления не сбилась впоследствии.

Далее делается 2-3 выжима сцепления, чтобы понять, где оно схватывает, поскольку с износом дисков и корзины оно поднимается. Если педаль стоит значительно выше педали тормоза, а в норме она должна выступать над ней на несколько миллиметров, потребуется дополнительная регулировка. Чтобы педаль стала на место, а сцепление схватывало посередине, требуется отпустить ту же гайку, которой регулировался зазор на трос сцепления Рено Логан. При этом нужно контролировать положение педали сцепления, периодически нажимая на нее 3-4 раза. Как только она стала в нужное положение чуть выше педали тормоза, нужно завести автомобиль и попробовать тронуться.

Далее нужно ориентироваться по собственным ощущениям для достижения комфорта при езде. Если хотите, чтобы сцепление схватывало раньше, нужно еще больше отпустить трос привода сцепления, дополнительно выкрутив регулировочную гайку. Когда требуется, чтобы сцепление хватало повыше, гайку нужно наоборот закрутить. Важный момент – после идеальной регулировки, нужно включить заднюю передачу, она должна входить мягко и без хруста.

Если трос сцепления разорвался, требуется его замена, но тут важно подобрать качественную запчасть, ресурс которой не будет уступать, установленной на заводе. Специалисты рекомендуют брать оригинал от компании RENAULT, артикул троса сцепления Рено Логан 1.6 и 1.4 от этого производителя – 6001546867

На рынке предлагают и аналоги довольно неплохого качества, идущие под своими артикулами, среди них SACHS – 3074600294, FTE – FKS20023, A.B.S. – K27640, OPTIMAL – KK-1415, все они получили положительные отзывы на рынке.

Печать

Как заменить выжимной подшипник на Рено Логан 1.6, 1.4

После снятие МКПП, сразу переходим к осмотру вилки, ВП, а так же направляющей втулки

Обратите внимание, что при длительной эксплуатации внутри узла накапливается грязь. Процесс замены подробно показан на фото с описанием операций

1. Снимаем вилку с ВП. В примере ниже, показана ситуация при которой направляющая втулка развалилась.

1. Грязь на вилке, упоре, а так же в корпусе следует убрать.
2. Далее промойте все рабочие поверхности WD-40. Затем элементы протираются ветошью, наноситься смазка на упор, а так же на направляющую гильзу и рабочую часть вилки.

1. Теперь новый подшипник с вилкой надевается на гильзу (первичный вал), эта операция не вызовет у вас сложностей.

1. Проверяется рабочий ход вилки с подшипником по валу, корректность монтажа и сопряжения деталей. После этого приступаем к монтажу КПП в обратной последовательности.

Замена направляющей втулки выжимного подшипника Рено Логан 1.4, 1.6

1. Подберите трубу длиной 1-1,2 метра. Наружный диаметр должен быть приблизительно равным большему диаметру втулки. Труба приваривается к направляющей. Так же можно попробовать просверлить два отверстия в трубе, нарезать резьбу, и с двух сторон гайками зажать втулку.
2. На другой конец трубы присоединяется планка. Получится специальный съёмник в виде обратного молотка.

1. Равномерными ударами по планке втулка спрессуется с посадки.
2. Установку новой гильзы производим стандартной запрессовкой через оправку (аккуратно забиваем в корпус КПП).

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Проблема скрипа педали и ее устранение

Скрип педали при выжиме зачастую связан с плохой смазкой системы трущихся деталей. Как правило, данный скрип исходит из механической коробки переключения передач, а именно вилки выжима диска. Ресурс данного механизма напрямую зависит от регулярности смазки штока опоры вилки для легкого выжима диска.

1. Снимите трос, натягивающий вилку.
2. Демонтируйте резиновый защитный кожух и оголите вилку.
3. Нанесите густую смазку на длинную отвертку или похожий предмет и произведите смазывание опорного выступа выжимной вилки.
4. Эту операцию необходимо провести несколько раз, чтобы удостовериться в должном количестве смазки в нужном месте.

Остальную сборку необходимо проводить в обратном порядке. В интернете существуют подробные видео ролики, демонстрирующие данный процесс наглядно. Эту операцию одинаково проводим на моторах как 1.

4, так и 1. 6.

Подготовка (пространство под капотом)

Для начала нужно отключить минусовую клемму АКБ (ключ «на 10»). Также снимают трос сцепления: грузик подтягивают вперёд, вынимают его из прорези вилки, а резиновую муфту затем выводят из прорези в кронштейне.

Трос сцепления и жгут проводов

На картере КПП закреплён держатель моторного жгута. Надо разжать крепление и отвести жгут в сторону.

Пройдёмся по разъёмам:

1. На двигателе отключают датчик ВМТ. Для этого откручивают два винта крепления (фото 1 и 2).
2. На коробке отключают клеммник выключателя заднего хода.
3. Датчик скорости тоже нужно отключить (фото 4).
4. Датчик концентрации кислорода отключают. Его колодку снимают с держателя на КПП.

Ниже показано, что нужно сделать.

Датчики: ВМТ (1-2), задний ход (3), скорость (4), лямбда (5-6)

Также надо ослабить крепление шланга сапуна. Сам шланг отводят от коробки, а ещё от неё откручивают два провода «массы» (фото ниже).

Сапун и шнуры заземления

Два медных винта желательно будет не терять.

Осталось найти тягу рычага КПП, чтобы ослабить крепление на хомуте и вынуть стержень из трубки (см. фото).

Разъединяем трубку и стержень

Предварительно возле хомута делают пометку краской. При монтаже стержень устанавливается по метке.

Ремонт троса

Иногда узел под названием «трос газа» можно отремонтировать. Сначала требуется его снять. Смысл в том, чтобы самим изготовить новый трос, «пересадив» на него оба наконечника. Длину нового троса тоже надо подобрать правильно.

Трансплантация

Петля троса, подходящего для моторов «K7», содержит несколько деталей. Сам узел разбирают, а бобышку, закреплённую на тросе, отпиливают.

Не бойтесь распилить наконечник

Центр бобышки можно рассверлить, хотя отверстие присутствует с завода. Главное – провести зенковку, иначе припаять трос будет сложно.

Припой должен быть утоплен внутрь выемки.

Теперь изучим, как поступить с Т-образным наконечником. В принципе, технология используется одна:

1. Рассверливаем крепление троса;
2. Проводим зенковку;
3. Закрепляем и припаиваем новый трос.

Все действия поясняет фото.

Подготовка Т-образных наконечников

Сталь неплохо паяется. Только надо использовать активный флюс. Мощность паяльника – 100-120 Ватт.

Как отрегулировать сцепление своими руками

При оснащении автомобиля механической системой регулировка сцепления «Рено Логан» производится с помощью двух рожковых ключей на 10, рожкового ключа на 7 и измерительного инструмента. Область манипуляций предварительно очищается от загрязнений.

На автомобиле, сошедшем с конвейера, привод сцепления установлен в соответствии с двумя критериями:

• 86 мм от кронштейна коробки передач до вилки сцепления;
• 60 мм от кронштейна до обжатой части наконечника троса.

Допустимое варьирование показателей составляет 5 см в большую или меньшую сторону. После введения машины в эксплуатацию корректировке подлежит только второй параметр. Его и требуется измерить перед началом корректировки.

Затягивание или ослабление троса требуется, если результат измерения выходит за пределы 55–65 мм. В первую очередь манипуляции затрагивают контргайку. Ее ослабляют, чтобы начать смену местоположения регулировочной гайки. Процесс выполняется двумя ключами на 10.

После этого происходит изменение длины троса. Здесь ключом на 7 требуется зафиксировать шестигранник, чтобы удержать наконечник элемента. А ключом на 10 поворачивать гайку, обеспечивающую регулировку. Чтобы подтянуть сцепление на «Рено Логан», нужно закручивать гайку. В этом случае положение педали будет становиться выше. Для достижения противоположного результата следует отпускать гайку. Как только показатели вошли в допустимый предел, манипуляции прекращаются.

Остается только зафиксировать новое положение гайки для регулировки контргайкой и проверить достигнутый результат. Оценивается положение педали сцепления. Ее уровень должен совпасть с тормозной педалью или оказаться немного выше. Схватывание обычно происходит примерно на середине. А включение задней передачи должно проходить без затруднений, исключать хруст и другие шумы.

Если возникшие сложности не удалось исправить регулировкой сцепления, проблема кроется глубже. Если она связана с износом ведомого диска, выжимного подшипника, всю систему требуется заменить. На «Рено Логан» такой ремонт выполняется на 200 000 километрах пробега. Однако особенности использования могут потребовать выполнение процедуры раньше.

Если в авто стоит гидравлическое сцепление, то проблемы с педалью устраняются путем удаления воздуха из системы. Прокачка сцепления производится по следующей схеме:

• установить ТС на яму или подъемник;
• снять защиту поддона картера;
• отсоединить датчик уровня тормозной жидкости;
• убрать пробку от бачка гидропривода;
• для удаления воздуха из пространства между бачком и штуцером надо зафиксировать педаль в высоком положении;
• бачок гидропривода заполняется жидкостью;
• подсоединить приспособление;
• снять заглушку;
• установить штуцер для прокачки;
• нажать на фиксатор, избегая его натяжения;
• вытянуть трубопровод сцепления до щелчка, чтобы получить отверстие для выхода воздуха;
• включить насос;
• дождаться, пока в сливаемой жидкости не будет пузырей;
• закрыть отверстие, завершив действие 10-кратным нажатием педали сцепления;
• зафиксировать трубопровод гидропривода;
• для очистки от воздуха емкости между штуцером и цилиндром надо подсоединить к системе пустой шприц;
• нажать на фиксатор, не воздействуя на него в сторону натяжения;
• вытянуть трубопровод гидропривода;
• включив насос, наполнить шприц жидкостью, спустив его в систему;
• повторив операцию трижды, требуется закрыть отверстие, вернув элементы на свои места;
• при необходимости нужно долить рабочую жидкость в бачок.

Рассмотрев вопрос, как регулировать сцепление на «Логане», подведем итоги: эта процедура требуется в качестве профилактической меры после достижения определенного километража или замены элементов сцепления. Она позволяет устранить ряд неисправностей.

Чтобы выполнить регулировку, требуется небольшой набор инструментов. Работа не предполагает больших познаний. Для нее требуется умение правильно произвести измерение, а также понимание, в какую сторону крутить гайку для достижения нужного показателя. Исправление хода педали на гидравлическом сцеплении заключается в поэтапном удалении воздуха из системы.

Стоит помнить, что не все проблемы со сцеплением решаются регулировкой педали. Если перенастройка не дала эффекта, следует проверить, а по необходимости заменить, другие элементы сцепления.

Чтобы увеличить ресурс сцепления, важно использовать сцепление правильно. Его нужно полностью прожимать, а на первой и второй передачах плавно отпускать

Водителю следует избегать пробуксовки, переключения скоростей без использования сцепления. Таким образом, будет снижаться износ элементов системы. И потребность регулировки и замены не возникнет раньше положенного срока.

Как заменить диск сцепления, и каков его ресурс?

Сцепление важная вещь в авто, и многих интересует, сколько ходит сцепление? Средний ресурс диска достигает 150 тыс. км, а у более «спокойных» владельцев данная деталь может выходить порядка 200 тыс. км. После этого требуется замена сцепления. Обычно при износе диска рекомендуется заменить сцепление полностью.

Начинаем замену.

1. Замена сцепления процедура ответственная. Вывешиваем авто подъемником и снимаем колеса передка.
2. Извлекаем АКБ, после чего отсоединяем детали, создающие затруднение в подступах к коробке передач.
3. Отвинчиваем гайку крепления троса и удаляем его.
4. Откручиваем болт, фиксирующий верхнюю подушку трансмиссии, а также всю обойму болтов, посредством которых коробка крепится к блоку мотора Renault Logan.
5. Демонтируем элементы подвески, а также полностью снимаем приводные полуоси. Не забываем перед разъединением внутренних шарниров валов с дифференциалом трансмиссии слить масло с ее картера.
6. Подставляем под коробку опору (стойку) и поднимаем мотор Рено Логан на требуемую высоту.
7. После этого коробку демонтируем и убираем в сторону.
8. Откручиваем 6 болтов, крепящих корзину к маховику, и снимаем узел в сборе
9. Подготовив новый узел к монтажу, центрируем диск по отношению к маховику
10. Монтируем корзину посредством указанных шести болтов
11. Рекомендуется заменить выжимной подшипник, что избавит от повторной разборки для того, чтобы была произведена замена сцепления, и смазать направляющие вилки.

Сборку выполняем по обратному алгоритму. По завершении регулируем трос сцепления Renault Logan. Не забываем при ремонте очистить «сапун» вентиляции коробки и залить смазывающую жидкость в картер трансмиссии.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].

Заключение

Замена сцепления – экстраординарная мера, сопутствующая капремонту трансмиссии. В этой связи характерно, что на «Логане» производитель четко не определил рекомендуемый срок эксплуатации муфты, так что и периодизации ТО здесь не существует. Слабое место этой бюджетной субкомпактной линейки Renault – совмещенный с цилиндром сцепления гидравлический выжимной подшипник, который внезапно начинает течь в самый неподходящий момент. Причем текут и оригинальные запчасти, и от серых дилеров.

Кроме того, на этой модели нередко скрипит педаль сцепления, что косвенно усложняет управление транспортным средством. Здесь в лучшем случае требуется регулировка, а в худшем – восстановление узла. При этом Рено Логан имеет особенность обязательной прокачки после замены сцепления для удаления воздуха. Лучше операцию выполнять в подготовленных условиях, ибо требуется наличие специальной насосной установки.
