Схемы электросистем рено логан

Устройство

состоит из нескольких частей, с помощью которых в камеру сгорания двигателя подается бензин под большим давлением. Данная система состоит из топливной магистрали, топливных реек, форсунок, датчика давления и бензонасоса.

В основном всей системой управляет бортовой компьютер автомобиля, который, принимая сигналы с различных датчиков, принимает решение о количестве нужного топлива двигателю в тот или иной момент работы. Если один из всех элементов не работает, блок управления дает ошибку.

Конечно, такая связка компонентов не может обходиться без реле, с помощью которого электричество под высоковольтным напряжением подается на бензонасос и другие элементы системы питания Рено Логан.

Чтобы не погружаться в технические термины работы данной системы, мы постараемся разобрать все по порядку и дать доступное объяснение.

  1. Проворачивая ключ зажигания во второе положение, срабатывает реле системы бензонасоса после нескольких секунд, реле отключает насос до тех пор, пока не запустится двигатель. Такая система работает в штатном режиме.
  2. После запуска двигателя цепь бензонасоса замыкается при помощи того же реле, а насос работает постоянно.
  3. Вследствие чего происходит непрерывная подача топлива в рейку, где регулятор давления настраивает поток бензина таким образом, чтобы его было всегда достаточно и без избытка.

Назначение и схема зарядного контролера

Предлагаемый к самостоятельной сборке контроллер чрезвычайно простой, и поэтому безотказный. Он прекрасно дополняет альтернативные источники энергии, такие как ветрогенераторы или солнечные панели. Особых знаний в схемотехнике и пайке не потребуется. Разумеется, что если паяльник вы не пользовались по назначению, то лучше потренироваться на каких-то ненужных проводках, чтобы случайно не перегреть рабочие детали.

В базовую схему добавлены несколько элементов, которые делают работу контролера более стабильной. Например, сопротивления 15-18, подбирались эмпирически. Они устранили спонтанный нагрев таймера-микросхемы (3) и сделали установку значений подстроечных резисторов (1 и 2) более точной. Дополнительно, реле (10) было припаяно «навесным монтажом». Для неопытных радиолюбителей это будет существенным подспорьем в работе, и такой вариант делает плату универсальной, т.е. с реле можно экспериментировать в процесс эксплуатации.

Установка полевого транзистора IRF 540 обусловлена тем, что сигнал от таймера NE 555 выходит с напряжением 5V, а реле 1N4007 12-тивольтовое.

Принципы работы контроллера заряда АКБ

После выставления нужных параметров на подстроечных резисторах и включении прибора в систему, работа контроллера происходит следующим образом:

  1. Аккумулятор получает зарядный ток до достижения выставленного уровня напряжения. Затем зарядка останавливается, а напряжение с альтернативного источника энергии направляется только к потребителю.
  2. При разрядке аккумулятора до нижнего предела, выставленного в подстроечном резисторе (1), автоматически включается зарядка.

Обратите внимание, что в автоматическом режиме, во время зарядки питание к потребителю от АКБ не подаётся. Для того чтобы подать напряжение, есть кнопки 11 и 13, которые работают в ручном режиме

Список деталей контроллера зарядки АКБ

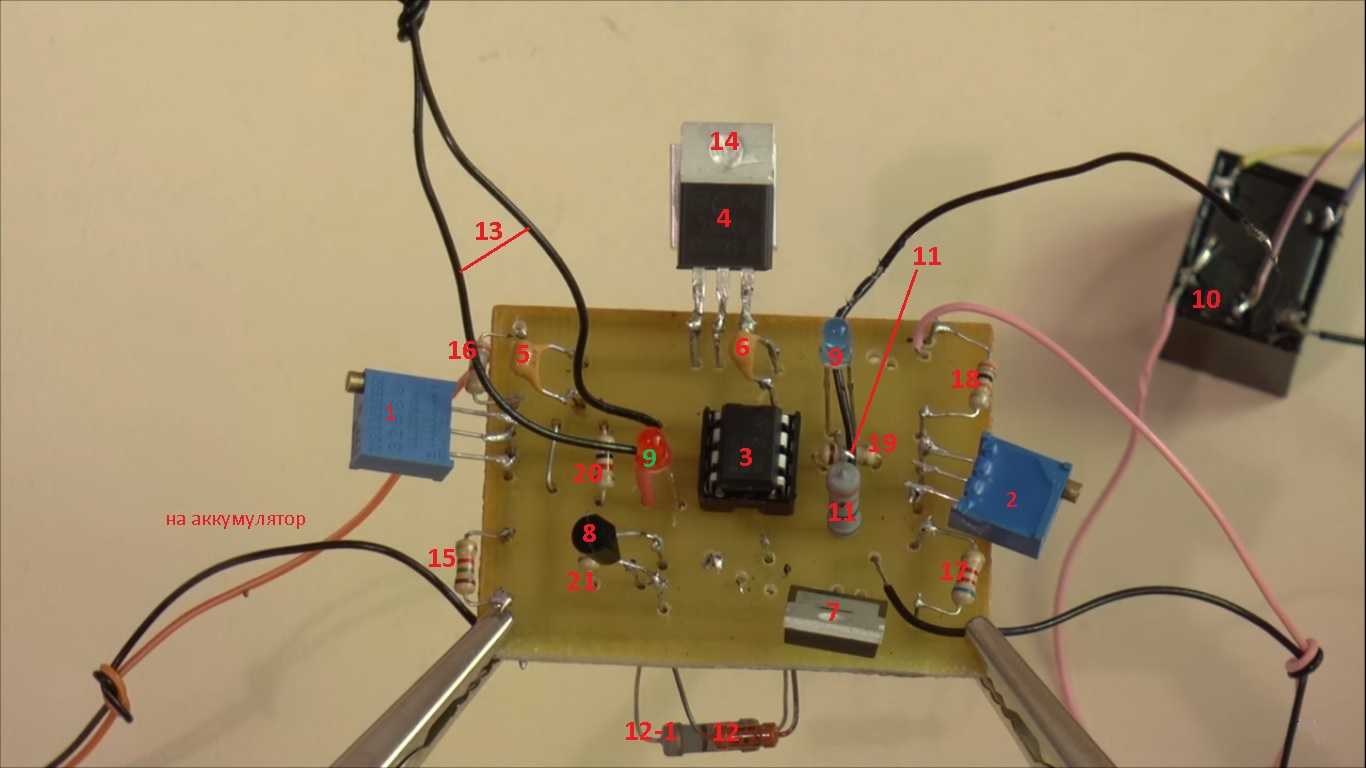

Каждая деталь пронумерована в снимке, а на схеме видно размещение резисторов 12 и 12/1, они припаяны с обратной стороны платы.

1 Подстроечный резистор (установка нижнего предела ≈11,8 V);

2 Подстроечный резистор (установка верхнего предела ≈14,4 V (оба резистора на 10 kOm);

3 Таймер — Микросхема NE 555 + гнездо для микросхемы;

4 Стабилизатор напряжения LM7805 (5V);

5 Конденсатор неполярный 330 nF (на вход);

6 Конденсатор неполярный 100 nF (на выход);

7 Полевой транзистор IRF 540;

8 Биполярный NPN транзистор 2N3904;

9 Светодиоды индикации: синий и красный;

10 Реле 1N4007 (12 вольт 10 ампер);

11 Резистор 300 Om + провод для отключения «Режима заряда»(оформляется на корпусе);

12/12-1 Резисторы 100 Om + 330 Om (припаяны с обратной стороны);

13 На кнопку включения «Режима зарядки» (оформляется на корпусе);

14 Радиатор;

15 Резистор 1,5 kOm;

16 Резистор 39 kOm;

17 Резистор 6,2 kOm;

18 Резистор 30 kOm;

19/20/21 Резистор 1 kOm;

На этой схеме обозначены места фиксации каждой детали.

Устранение неполадок

Перед началом работы по выявлению и устранению неисправностей нужно изучить соответствующую электросхему. Непосредственно поиск неполадок необходимо производить, поочередно выявляя работающие элементы контура.

Если в одном контуре одновременно выходит из строя сразу несколько элементов, то практически всегда предохранитель перегорает, либо нарушается контакт с массой. Как правило, замыкание происходит на единственный предохранитель или массу.

Для выявления неполадок нужно сначала детально проверить состояние предохранителей, проводки и контактных разъёмов. Нередки случаи, когда ток не может поступать к устройству из-за окисления или перегоревшего предохранителя.

При поиске и определении нерабочего участка можно воспользоваться измерительными приборами: тестером и вольтметром

Опять же нужно обратить внимание на электросхему Рено и с её помощью спланировать, в какие места контура и по каким путям лучше подключить прибор для эффективного выявления поломки

Также удобно воспользоваться контрольной лампочкой с напряжением 12 вольт с припаянными проводами, а также комплектом соединительных проводов и собственным источником питания. Эти приспособления могут пригодиться при шунтировании и подключенияи всевозможных элементов оборудования для определения вышедшего из строя участка. В этом случае опять же следует руководствоваться электросхемой подключения приборов.

Балансировочная плата для li-ion аккумулятора 18650

Какую функцию выполняет балансир в литийных аккумуляторах? Если последовательно соединять несколько банок, их напряжение складывается в общую сумму, а емкость батареи равняется самой низкой из всех элементов.

Чтобы предотвратить перезаряд самой «ленивой» части, ее отключают от питания, что позволяет оставшимся частям продолжать заряжаться. Балансир контролирует равномерно распределяющийся заряд, поэтому его включают в цепи с последовательным соединением элементов. При параллельном соединении в балансировке нет необходимости: здесь равномерное распределение заряда. Балансировочная плата обычно входит в общий защитный корпус MBS и носит название «балансировочный шлейф».

Необходимые детали

Для сборки полноценного самодельного зарядника потребуется определенный набор элементов.

  • Трансформатор (нужен с двумя обмотками).
  • Выпрямитель тока на выходе с встроенного трансформатора. Заводской или самодельный, собранный из 4 диодов.
  • Проводка.
  • Вольтметр и, обязательно, амперметр для отслеживания процесса.
  • Автоматическое зарядное устройство, своими руками собранное для пополнения запаса батареи, потребует включения в схему реостата. Дополнительное подключение маленькой лампы позволит оснастить устройство световым индикатором завершения процесса.
  • Если приспособление нужно для работы с батареями разной емкости, схему надо дополнить переключателем для тока.

Немного полезной информации

Аккумулятором называется накопитель электрического заряда. Во время подачи на него электрического напряжения, происходит накопление энергии, что объясняется химическими изменениями внутри батареи. При подключении источника потребления можно наблюдать обратный процесс, который обусловлен обратным химическим изменением, создающим напряжение в области клеммов устройства. Через нагрузку происходит прохождение тока. То есть, чтобы получить напряжение от аккумуляторной батареи, следует сначала ее зарядить.

Сам процесс заряда батареи происходит по определенным правилам и зависит от вида аккумулятора. Из-за нарушения данных правил возможно уменьшение срока эксплуатации батареи, а также ее емкости.

Именно поэтому параметры для зарядного устройства к автомобильному аккумулятору должны подбираться строго индивидуально, для определенного носителя энергии.

Это возможно в случае со сложными зарядными устройствами, имеющими регулируемые параметры, а также приобретая отдельное ЗУ специально под определенную батарею. Но есть более универсальный и практичный вариант – сделать зарядное устройство своими руками.

Профилактические мероприятия

Если отсутствует желание непрерывно запасаться тоннами наборов предохранителей, следует применить стратегию противодействия их частым поломкам.

  1. Первым и наиболее распространенным методом является, когда предохранители на аналог с большей мощностью. Мастерами рекомендуется применять устройства с силой в 15А. Вероятность перегорания минимизируется, а причинение вреда бортовой сети не происходит.
  2. Второй мерой будет правильность подбора устройства. На упаковочных тарах самых разноплановых изделий обозначена потребляемая ими мощность. Отлично, если у них присутствует свой элемент. Для предотвращения перегорания внимательно читаем характеристики намеченного к покупке устройства. Это более простое действие по сравнению с «выкорчевыванием» предохранителя из посадочного гнезда.
  3. В-третьих, требуется правильно подсоединять штекер. Из-за его несоответствия конструктивным особенностям гнезда, возникают выше обозначенные проблемы.

Для обеспечения корректного подсоединения расположение контактов должно быть горизонтальным, но не вертикальным (т. е. по бокам, но никак вверху и внизу). Такое действие позволит исключить оплавление клемм в машине Рено Логан. Если неисправность все же состоялась и предохранители пришли в негодность, то здесь единственным выходом будет замена. Процедура весьма проста. Для того, чтобы извлечь предохранители из посадочного гнезда достаточно будет поддеть плоско-профильной отверткой.

Как узнать состояние батареи?

Необходимость в зарядке аккумулятора автомобиля зависит от уровня заряда. И метод проверки, именуемый в народе как «крутит/не крутит» является не самым удачным методом. Если же батарея «не крутит», например, перед выездом, то вы вообще не сможете завести машину, состояние «не крутит»– критическое и может предполагать крайне негативные последствия для самого аккумулятора.

Самым эффективным и безопасным методом является измерение напряжение при помощи самого простого тестера. Так, при температуре воздуха приблизительно около 20 градусов, зависимость степени зарядки от напряжения на клеммах отключенного от нагрузки аккумулятора такова:

  • 12,6-12,7 – батарея полностью заряжена;
  • 12,3-12,4 – уровень заряда составляет около 75%;
  • 12,0-12,1 – приблизительно 50%;
  • 11,8-11,9 – 25%;
  • 11,6-11,7 – батарея находится в разряженном состоянии;
  • если же показатель находится ниже отметки в 11,6 В, то это означает глубокий разряд.

Показатель в 10,6 Вольт является критическим, и если уровень еще больше снизится, то аккумуляторная батарея, особенно которая давно обслуживалась, просто выйдет из строя.

Для чего контроллер аккумулятора

Несмотря на то, что емкость современных АКБ, как и их функциональные возможности, существенно увеличилась, алгоритм их зарядки остался практически неизменным. Когда батарея разряжается, к ней подключают специальное оборудование, которое за счет стимулирования химических реакций в аккумуляторе производит пополнение его емкости.

Важно! Если своевременно не прекратить зарядку, то АКБ может перегреться, и даже произойти взрыв. В ситуации, когда тока для восполнения заряда недостаточно, батарея не может восстановить свою емкость, нахождение длительное время в разряженном состоянии может существенно сократить срок эксплуатации. Чтобы все процессы происходили корректно, а встроенный в мобильный прибор элемент питания работал как можно дольше, необходим контроллер заряда аккумулятора

В его основе, как правило, находятся два резистора, которые контролируют верхний и нижний пределы напряжения. В самом начале восполнения энергии они пропускают через себя максимальный ток, затем его постепенно сокращают, предохраняя АКБ от перезарядки. Если напряжение ниже минимально необходимого, резистор дополняет его до требуемого уровня за счет ранее накопленной энергии

Чтобы все процессы происходили корректно, а встроенный в мобильный прибор элемент питания работал как можно дольше, необходим контроллер заряда аккумулятора. В его основе, как правило, находятся два резистора, которые контролируют верхний и нижний пределы напряжения. В самом начале восполнения энергии они пропускают через себя максимальный ток, затем его постепенно сокращают, предохраняя АКБ от перезарядки. Если напряжение ниже минимально необходимого, резистор дополняет его до требуемого уровня за счет ранее накопленной энергии.

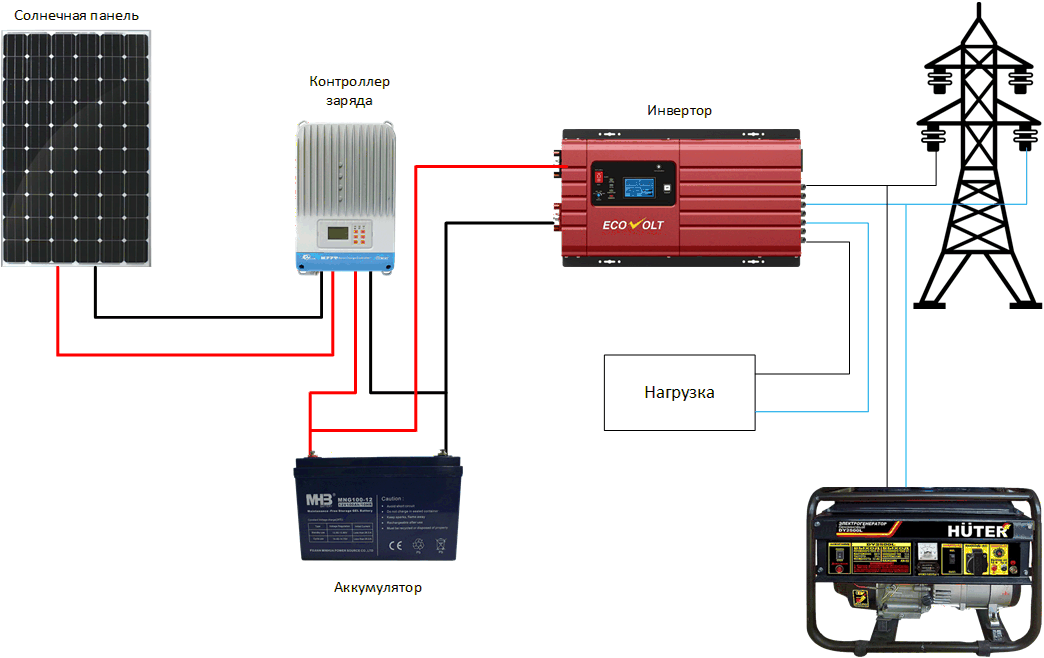

Контроллер заряда АКБ в обязательном порядке присутствует в ноутбуках, мобильных телефонах, переносных кассовых аппаратах, планшетах и так далее. Устанавливают его и в возобновляемые источники энергии, поскольку принцип их работы заключается в том, чтобы накопить энергию в специальную батарею в период солнечной или ветряной активности, а затем передавать ее потребителю. Чтобы контролировать данные процедуры, нужен в данном оборудовании описываемый элемент.

Применение приборов для отслеживания заряда аккумулятора

Электрооборудование (электросхемы) рено 2

  Предохранители и реле в автомобиле выполняют важные функции. Так предохранители предотвращают перегорание электрической цепи, в случае высокого тока, посредством того, что перегорают сами. Реле же коммутируют высокие токи в защитном кожухе распределительного щитка, что также в разы снижает вероятность возгорания. Сами реле лишь управляются с помощью выключателей и переключателей, которые управляют относительно небольшими токами.  Предохранители и реле расположены на Рено в двух местах, в моторном отсеке и в в салоне машины. Именно  о расположении, назначении, номинальных характеристиках (ток) реле и предохранителей, мы и расскажем в нашей статье.

Как разобрать генератор

После того как генератор снят. Его необходимо осмотреть внешне. На наличие трещин. Ротор должен свободно вращаться. При вращении не должны быть слышны скрипы и стуки. Если подклинивают подшипники. Это также приводит к потере зарядки генератора. Ротор в этом случае подтормаживает. Сила магнитного потока колеблется. В результате не создаётся требуемое напряжение.

Не должно быть радиального и осевого смещения ротора. Это также приводит к торможению вращения.

Разборка генератора начинается со снятия щеточного узла. На современных генераторах он выполнен совместно с реле регулятором.

Снятие щеточного узла

Для этого необходимо отверткой открутить два крепёжных винта. Снять реле регулятор вместе со щетками.

Если не сделать этого в первую очередь. Повредятся контактные кольца. Потому что угольные контакты прижимаются к ним пружинами. И при дальнейшем снятии задней крышки. Контакты зацепятся за кольца. И потянут их. В результате может произойти обрыв проводки.

Откручивание и снятие приводного шкива.

Шкив прикручен гайкой с большим усилием через гравер. Поэтому необходимо надёжно закрепить шкив. Для этого следует надеть на шкив старый приводной ремень. Плотно об жать его и сжать в тисках. Отвернуть гайку. При помощи съёмника стянуть шкив с вала. Без съёмника  снять шкив может не получиться. Потому что помимо того что он притянут гайкой. Вал на котором сидит шкив. Имеет коническую форму. Поэтому Шкив плотно сидит на шкиву

Демонтаж диодного моста

Блок с диодами крепится при помощи шурупов. К нему прикручены контакты от обмоток статора. После того как откручены все гайки Диодный блок следует демонтировать.

После того как снят диодный мост снимается статор

Снятие задней крышки генератора

Откручиваются крепежные болты и снимается задняя крышка генератора. В крышке встроен подшипник. Он будет удерживать крышку на своем месте. Чтобы снять крышку необходимо приложить равномерное усилие с противоположных сторон. И пытаться раскачать её. Чтобы подшипник вышел из своего посадочного места.

Снятие передней крышки с ротора

Более сложная задача снять переднюю крышку. Потому что подшипник напрессован на вал. А к корпусу с обратной стороны он закреплен при помощи специальной пластинки. При сборке сначала устанавливается подшипник. Затем вместе с крышкой напрессовывается на вал.

Поэтому при демонтаже передней крышки

Очень важно не повредить её съемником. Крышка хрупкая и легко ломается

Следует смазать место посадки подшипника проникающей жидкостью. Например WD-40.

Самый эффективный способ вы прессовки подшипника заключается в следующем.

 Необходимо установить на твердую поверхность деревянный брусок. Перевернуть вал ротора в низ. Держась за крышку ударить торцом вала по деревянному бруску. Метод сто процентный. Но не требует фанатизма. Желательно не  повредить резьбу на конце вала. Что бы не возникло затем проблем с накручиванием гайки. Удары не должны быть сильными. Может повредится крышка.

Несильные резкие удары постепенно вы прессуют подшипник с вала. Нельзя ударять по валу сверху даже через деревянный брусок. Потому что удар не будет наноситься строго по оси вала.  Не соосный удар не даст результатов, и затруднит снятие подшипника. К тому же возникает большая вероятность разрушения передней крышки.

Проверьте генератор ВАЗ 2107

Как проверить генератор.

Проверка генератора ВАЗ 2107 осуществляется без снятия его с автомобиля. Для этого вам понадобится вольтметр или мультиметр и сигнальная лампа. Проверка генератора ВАЗ 2107 заключается в измерении выдаваемого им напряжения под нагрузкой и без включения потребителей. Если вы подозреваете, что генератор неисправен, сначала проверьте натяжение ремня привода генератора. Если натяжение ремня нормальное, проверьте напряжение на клеммах аккумулятора. Значение напряжения при средней скорости вращения коленчатого вала и включенных фарах дальнего света должно составлять от 14,5 до 13,5 В.

Зарядите аккумулятор.

Перезарядка характеризуется повышенным напряжением на клеммах аккумулятора, то есть напряжением выше 14,5 В. Причина связана с регулятором напряжения. Часто возможна неисправность, но возможен плохой контакт в его соединениях. Стоимость регулятора обычно невелика, и в этом случае их легче изменить. Перед заменой очистите область контакта отрицательной клеммы регулятора с корпусом генератора.

Отсутствие или плохая зарядка.

Если значение меньше минимального, проверьте напряжение без нагрузки. Также необходимо измерить напряжение между клеммой 30 генератора и его корпусом. Если при проверке значения напряжения генератора ВАЗ 2107, при включении фар, клеммы аккумуляторной батареи ниже 13,5 В, а при выключенном освещении напряжение медленно повышается до значения 13. 13,4 В. Причина в этом случае должна быть искали плохой контакт от клеммы 30 генератора с аккумулятором, плохой контакт отрицательной клеммы и корпуса двигателя.

Чтобы проверить надежность соединения в клемме 30 генератора, необходимо измерить напряжение между клеммой и корпусом генератора. Если напряжение на клеммах аккумулятора намного выше, открутите гайку, крепящую провод, очистите соединение и снимите гайку клеммы между проводом и генератором. Плохой контакт в этой точке также будет сопровождаться сильным нагревом контактного болта.

Неисправность регулятора напряжения.

Если при проверке генератора ВАЗ 2107 напряжение на клеммах аккумулятора при включенном и выключенном дальнем свете остается одинаковым. В этом случае значение напряжения между клеммой 30 и корпусом генератора не отличается от значения напряжения на клеммах батареи. Это возможно, если регулятор напряжения генератора выходит из строя или отсутствует напряжение для начального возбуждения, сам генератор неисправен.

Сначала нужно проверить напряжение на возбуждении генератора. Лучше всего делать это с помощью контрольной лампы, соединяющей один конец с корпусом, а другой проводом, подходящим для щеток генератора или клеммы 61 генератора, если в генераторе имеется встроенный регулятор напряжения. Если на проводе нет питания, необходимо проверить целостность проводов, предохранителя и состояние регулятора напряжения на автомобилях с внешним регулятором.

Встроенные регуляторы напряжения необходимо проверить на наличие напряжения на проводе или подключенном к ним генераторе 61. Как это сделать описано в статье «Проверка регулятора напряжения» и останавливаться на этом вопросе здесь не имеет смысла. Если мощность возбуждения подходит как для регулятора, так и для установки щетки, неисправности в генераторе работают.

Раздвижной приводной ремень.

Рассмотрим другой вариант событий, обнаруженных во время испытания ВАЗ 2107. После запуска двигателя, не считая нагрузки, значение напряжения меньше нормы, но через некоторое время оно нормализуется. При включении нагрузка резко падает. Также падение может быть результатом резкого увеличения частоты вращения двигателя с последующей нормализацией при работе на постоянной скорости. Это указывает на проскальзывание ремня привода генератора, которое может быть вызвано его ослаблением или износом как ремня, так и шкивов. Износ в этом случае легко определяется по наличию блеска в нижней части шкива. В этом случае ремень необходимо заменить; в этом случае бесполезно напрягаться. Кроме того, слишком жесткий ремень может повредить подшипники генератора

При установке нового ремня необходимо обратить внимание на величину погружения в шкив. Если ремень полностью вышел из строя, шкив также необходимо заменить

Ну, наконец, и последнее, когда напряжение на клеммах аккумулятора при проверке генератора ВАЗ 2107 выше 14,5 В. Это свидетельствует о неисправности регулятора напряжения или плохом контакте его отрицательной клеммы с корпусом генератора со встроенным контроллером или с кузовом удаленного автомобиля.

по уходу за аккумулятором автомобиля

В заключение, давайте рассмотрим профилактические мероприятия, которые помогут избежать проблем при эксплуатации автомобиля. Большинство этих мер не отнимают много времени и позволяют существенно продлить срок службы АКБ. Основные профилактические мероприятия представлены ниже:

  • Периодически проводить подзарядку аккумулятора с использованием сетевого ЗУ. В идеале нужно проводить . КТЦ не рекомендуется для кальциевых аккумуляторов, чувствительных к глубокому разряду. В зимнее время частота зарядок должна быть выше. По возможности зимой нужно избегать кратковременных поездок и частых пусков мотора;
  • Содержите в исправном состоянии электрическую проводку, генератор автомобиля и регулятор напряжения авто. Периодически проверяйте напряжение на выводах АКБ при работающем двигателе. Нормальное напряжение 13─14,4 вольта при включённых фарах, музыке и обогреве стёкол;
  • Регулярно проверяйте уровень электролита. Это можно делать стеклянной трубочкой. Уровень должен быть на 10─15 миллиметров выше пластин. При необходимости доливайте дистиллированной воды. Это не касается необслуживаемых автомобильных аккумуляторов;
  • Следите за чистотой корпуса и клемм аккумулятора. Нужно устранять следы окисления, коррозии, вытирать грязь и подтеки электролита. Это снизит саморазряд АКБ. Клеммы можно покрыть специальным составом против окисления;
  • Периодически измеряйте плотность электролита. Нормальное значение на заряженном аккумуляторе 1,27 гр./см3. При необходимости корректируйте плотность. О том, как это сделать, рассказывается в статье под названием «Какая кислота в аккумуляторе автомобиля и для чего нужен электролит»;
  • Если вы оставляете автомобиль на стоянке длительный период, то снимайте с него аккумуляторную батарею, заряжайте её и храните отдельно.

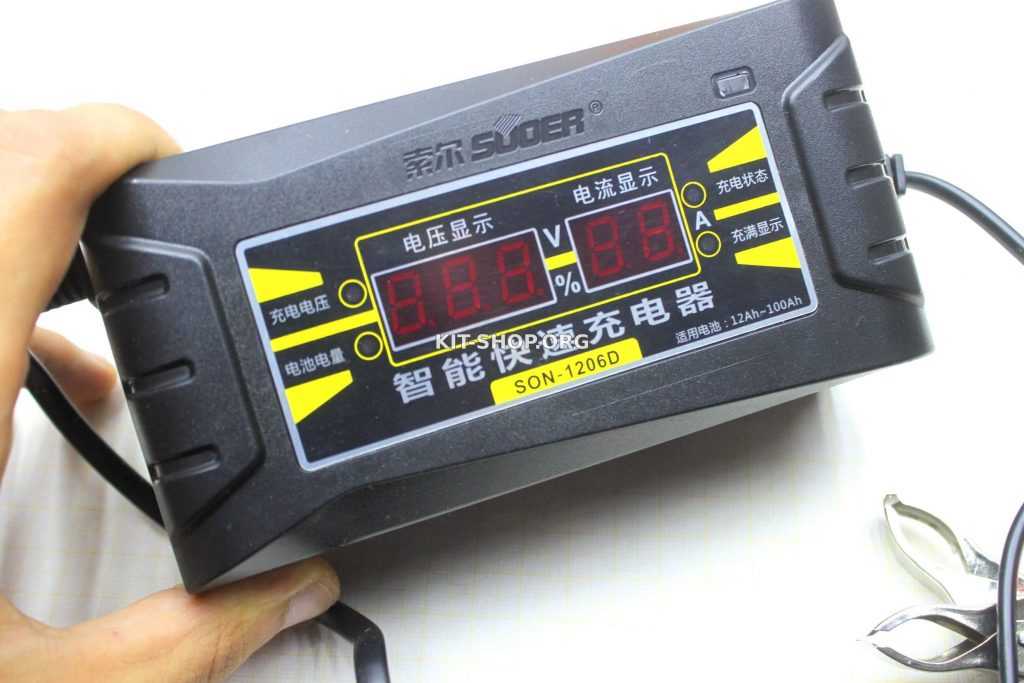

Как проверить зарядное устройство

Если вы решили произвести зарядку аккумулятора автомобиля в домашних условиях, но сомневаетесь в своем ЗУ, эта статья для вас. С помощью простой проверки определяется качество и исправность его работы.

Один из способов — подключить его к аккумулятору и провести измерение показателей напряжения мультиметром. Оптимальное U в данном случае — 14 В, допускается немного выше, до 14,4 В. Если U меньше 13 В, либо мультиметр фиксирует его скачки, значит, точно имеется неисправность, и необходимо провести тот или иной пуско-зарядного устройства.

Если под рукой не оказалось аккумулятора, можно проверить работоспособность зарядного устройства простой электрической лампочкой, рассчитанной на U 12 В. Если при подключении к нему лампочка начинает гореть — зарядка работает нормально, а если лампочка не загорается, устройство следует отремонтировать.
