Замена и регулировка сцепления на рено логан своими руками

Как заменить диск сцепления, и каков его ресурс

Сцепление важная вещь в авто, и многих интересует, сколько ходит сцепление? Средний ресурс диска достигает 150 тыс. км, а у более «спокойных» владельцев данная деталь может выходить порядка 200 тыс. км. После этого требуется замена сцепления.Обычно при износе диска рекомендуется заменить сцепление полностью. Для ориентирования в ценовой политике на данный механизм следует обратиться к дилеру, находящемуся в вашем регионе. Замена сцепления проводится на Рено Логан с использованием специальных инструментов, который позволит выполнить операцию профессионально.

Начинаем замену.

  1. Замена сцепления процедура ответственная. Вывешиваем авто подъемником и снимаем колеса передка.

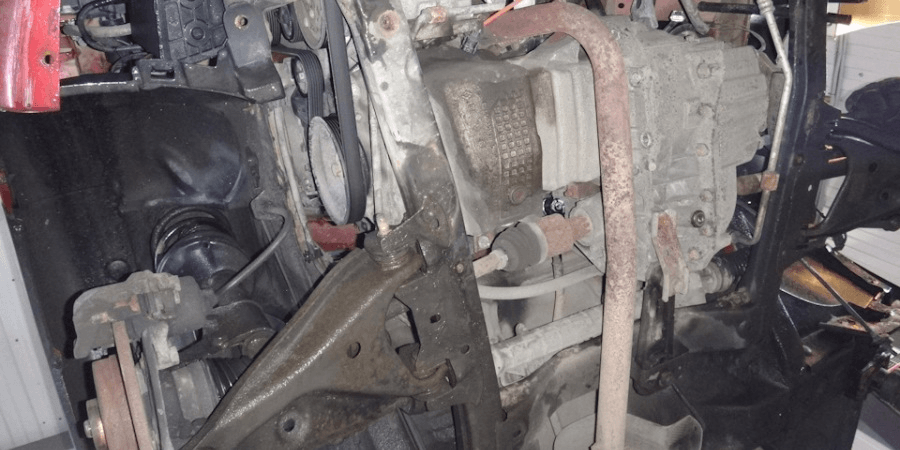

  2. Извлекаем АКБ, после чего отсоединяем детали, создающие затруднение в подступах к коробке передач.
  3. Отвинчиваем гайку крепления троса и удаляем его.
  4. Откручиваем болт, фиксирующий верхнюю подушку трансмиссии, а также всю обойму болтов, посредством которых коробка крепится к блоку мотора Renault Logan.
  5. Демонтируем элементы подвески, а также полностью снимаем приводные полуоси. Не забываем перед разъединением внутренних шарниров валов с дифференциалом трансмиссии слить масло с ее картера.
  6. Подставляем под коробку опору (стойку) и поднимаем мотор Рено Логан на требуемую высоту.
  7. После этого коробку демонтируем и убираем в сторону. Замена сцепления выполняется преимущественно с помощником, потому что масса трансмиссионного агрегата достигает 50 кг.
  8. Откручиваем 6 болтов, крепящих корзину к маховику, и снимаем узел в сборе

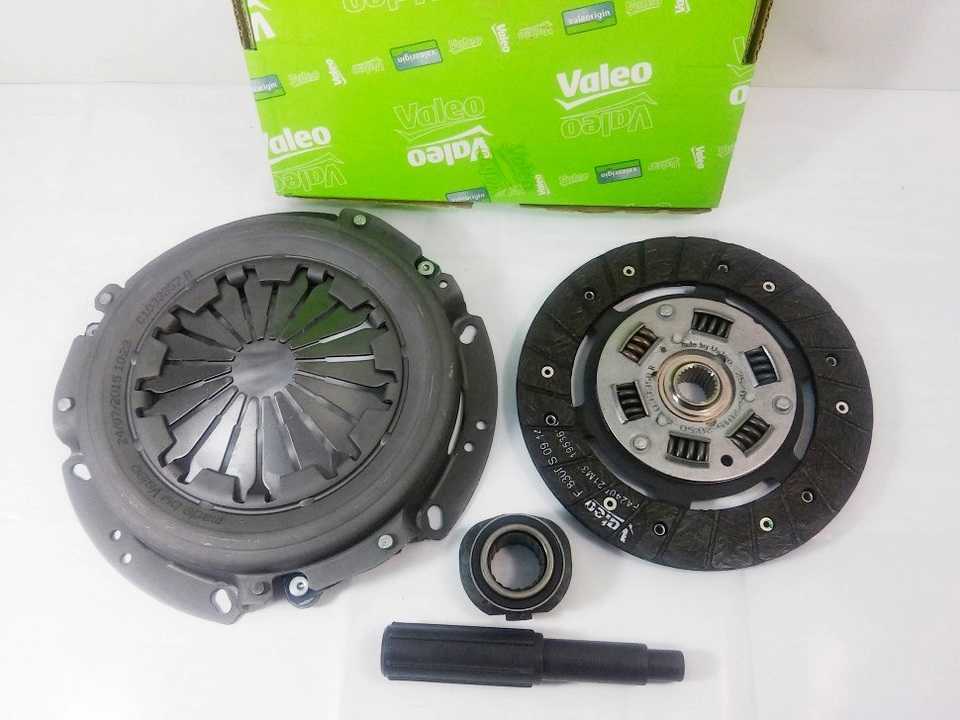

  9. Подготовив новый узел к монтажу, центрируем диск по отношению к маховику
  10. Монтируем корзину посредством указанных шести болтов
  11. Рекомендуется заменить выжимной подшипник, что избавит от повторной разборки для того, чтобы была произведена замена сцепления, и смазать направляющие вилки.

Сборку выполняем по обратному алгоритму. По завершении регулируем трос сцепления Renault Logan. Не забываем при ремонте очистить «сапун» вентиляции коробки и залить смазывающую жидкость в картер трансмиссии.

Рассмотрев представленные в данном материале ремонтные процедуры на модели Renault Logan, напрашивается вывод о том, что их можно выполнить самостоятельно как на 1.4 литровой версии Рено Логан, так и на модификации с 1.6 литровым агрегатом. Стоимость ремонтных мероприятий в специализированной мастерской будет многократно превышать бюджет собственноручного ремонта, А в данном материале вы найдете много полезной информации про сцепление, в том числе и сколько ходит сцепление. Рекомендуем использовать приведенную статью в качестве мануала и перед началом работ изучить видеоматериал, который в достаточном количестве размещен в интернете.

В каких случаях рекомендуется обращаться на станцию технического обслуживания?

К сожалению, случается не только скрип, но и серьезные неполадки, среди которых наиболее неприятная и трудноустранимая – пробуксовка муфты, которая для этой модели не редкость. В такой ситуации также единственным выходом будет визит на СТОА. В среднем комплект сцепления обойдётся в 5 тыс. руб., плюс 1-2 тыс. руб. – оплата за установку.

Визита на станцию техобслуживания можно избежать, если правильно ухаживать за трансмиссией и придерживаться рекомендаций знатоков:

  • По возможности не перенапрягайте сцепление. Старайтесь трогаться мягко при невысокой частоте вращения коленвала (следите за показаниями тахометра). В противном случае в силу естественной инерции будет иметь место проскальзывание с ускоренным износом.
  • Не отпускайте педаль слишком медленно, словно на грузовике: не бойтесь – машина не заглохнет. На современных легковушках с синхронизатором установлены системы, не предполагающие, например, двойной выжим с перегазовкой. В общем, смело снимайте ногу с педали. То, что в советское время было полезным, теперь вредит, и лёгкое нажатие влечёт нежелательное проскальзывание и сокращение ресурса.
  • Не буксируйте другие машины, двигаясь на подъём. Это особенно вредно на скользкой неровной дороге.
  • Не держите сцепление в выжатом положении, а снимите ногу с педали, поставив рычаг на «нейтралку». Это нагружает коробку, зато щадит сцепление.

Таким образом, сколько прослужит сцепление и как часто оно будет беспокоить в ходе эксплуатации, зависит только от вас. Помните: любую неисправность легко устранять своевременно. И если не владеете соответствующими навыками – за дело лучше не беритесь, а доверьте ответственную миссию профессионалам.

Уже после первой зимы эксплуатации автомобиля я почувствовал, что педаль сцепления начала ходить не так легко, как это было изначально.При покупке педаль была почти невесомой, нажималась легко и плавно, чуть ли не пальцем. За 5 лет ситуация значительно ухудшилась, появился скрип, педаль стала отпускаться рывками, трогаться в пробках стало совершенно некомфортно. Особенно это усугублялось в жару.

None Вопрос износа сцепления я отбросил — весьма сомнительно, что за 80 тыс. км. в основном трассового пробега оно могло выйти из строя.

None

Снял и отмыл от старой смазки пластмассовую втулку, металлический штифт, пружину, заглушки. Нанес на детали новую смазку.

Вот такую. Mobil1 XHP 222 синяя. Очень рекомендую. Собрал педальный узел с новой смазкой.

Затем снял трос педали сцепления с вилки, и прошприцевал его моторным маслом.

Признаки неисправности

Вот сигналы, по которым можно с 99-процентной точностью определить, что узел неисправен:

  1. Треск при переключении передачи.
  2. Дёрганья и пробуксовка при старте машины.
  3. Запах горелого в салоне.

Наличие одного из этих симптомов — уже повод для обращения в сервис. Точно определить, нужна ли замена, способен только механик, специализирующийся на ремонте автомобилей этой марки.

Мастера смотрят на жёсткость педали, её скрип во время нажатия. Сильный шум — признак того, что вышел из строя выжимной диск, разрушились подшипники, увеличился люфт.

Сцепление нуждается в тщательной проверке. Знаток обязательно сядет за руль, взведёт стояночный тормоз, закроет окна, отключит акустику и другие источники шума. Педаль он протестирует на выключенном моторе — она должна опускаться плавно, не проваливаться, скрипеть или вести. Важен контроль муфты на работающем моторе — когда мастер тестирует переключение передач.

Симптомы неисправности муфты таковы:

  • рывки и вибрации при включении — криво настроена корзина, на зеркало ведомого попала смазка, расслабились фиксаторы ДВС;
  • пробуксовка (двигатель вращает маховик быстрее, чем тот корзину) — изношены фрикционные накладки или масло попало на поверхность диска;
  • ведение (узел не выключается, передачи от этого не включаются) — потерял начальную установку трос привода, загрязнились шлицы вала, перекосился/скоробился нажимной диск;
  • визг (сцепление визжит при переключении скоростей или старте машины) — указывает на износ выжимного подшипника;
  • проскальзывание — изношены фрикционные прокладки или загрязнена поверхность маховика/корзины;
  • залипание (перемещение рычага больше нормы) — муфта загрязнена маслом или сгорела.

Распознаем неисправность

Существует несколько показателей, по которым можно точно определить, что замена или ремонт сцепления необходимы:

  • Шум или механический треск при включении или замене передачи.
  • Рывки при движении или попытке тронуться с места.
  • Пробуксовка сцепления.
  • Характерный запах в салоне (напоминает запах сгоревшей сковороду или кастрюли на кухне).

Если вы заметили, что-то подобное, замена сцепления необходима. Лучше всего обратиться в автосервис, специалисты которого помогут устранить неполадку. Однако при наличии определенных навыков можно и самостоятельно заменить сцепление в рено Логан.

В чем заключается причина скрипа и как ее ликвидировать?

Скрип со стороны педали во время выжима часто вызван недостатком смазки в системе взаимно «контактирующих» деталей. В основном источник звука наблюдается в картере сцепления, примыкающем к трансмиссионному агрегату. Звук генерирует вилка выжима диска. На величину ресурса этого механизма оказывает прямое влияние регулярность смазывания штока опоры вилки, что при наличии смазывающего компаунда обеспечивает легкость выжима диска сцепления.

Для устранения неприятного скрипа нет необходимости демонтировать трансмиссию. Проблема решается на месте.

Приступаем к действиям.

  1. Для этого снимаем трос, обеспечивающий натяжение вилки.
  2. Далее начинаем демонтаж резинового защитного кожуха с целью оголить вилку.
  3. На наконечник длинной отвертки наносим густой слой специальной смазки, которую накладываем на опорный выступ, расположенный на вилке. Процедуру повторяем требуемое количество раз, пока узел не будет содержать достаточный объем смазки.

Сборка механизма осуществляется по обратной разборке последовательности. Сегодня интернет изобилует множеством роликов по данной процедуре.

Операция выполняется согласно единому алгоритму и не зависит от типа мотора машины Рено Логан: 1.4 или 1.6 литровый вариант.

Причины и признаки неисправностей

Несмотря на кажущуюся простоту, сцепление является достаточно деликатным и уязвимым органом автомобиля. Известны несколько основных нарушений функционирования муфты, вызванных рядом негативных факторов. Наличие одного из нижеследующих явлений служит поводом для обращения в автомастерскую:

  1. Характерный запах гари с залипанием и провалом педали. Муфта сгорела либо облита маслом, попадание воздуха в гидросистему.
  2. Треск, визг или другой резкий посторонний звук при переходе со ступени на ступень. Износ выжимного диска, разрушение подшипников, увеличение люфта.
  3. Схватывание – вибрация с рывками в начале движения. Некорректно отрегулирована корзина, зеркало ведомого диска в смазке, разболтался моторный крепёж.
  4. Ведение – выход из строя узла (сцепление не выключается, скорости не включаются). Поломка троса привода, загрязнение шлицов вала, перекос нажимного диска.
  5. Проскальзывание (пробуксовка) вследствие того, что ведущий вал с маховиком вращаются быстрее, нежели ведомая корзина. Фрикционные накладки пришли в негодность либо попала смазка.

Однако, исходя из указанных симптомов, принять верное решение насчёт целесообразности замены в состоянии лишь специалист по обслуживанию машин данного бренда.

Как заменить выжимной подшипник на Рено Логан 1.6, 1.4

После снятие МКПП, сразу переходим к осмотру вилки, ВП, а так же направляющей втулки

Обратите внимание, что при длительной эксплуатации внутри узла накапливается грязь. Процесс замены подробно показан на фото с описанием операций

  1. Снимаем вилку с ВП. В примере ниже, показана ситуация при которой направляющая втулка развалилась.
  1. Грязь на вилке, упоре, а так же в корпусе следует убрать.
  2. Далее промойте все рабочие поверхности WD-40. Затем элементы протираются ветошью, наноситься смазка на упор, а так же на направляющую гильзу и рабочую часть вилки.
  1. Теперь новый подшипник с вилкой надевается на гильзу (первичный вал), эта операция не вызовет у вас сложностей.
  1. Проверяется рабочий ход вилки с подшипником по валу, корректность монтажа и сопряжения деталей. После этого приступаем к монтажу КПП в обратной последовательности.

Замена направляющей втулки выжимного подшипника Рено Логан 1.4, 1.6

  1. Подберите трубу длиной 1-1,2 метра. Наружный диаметр должен быть приблизительно равным большему диаметру втулки. Труба приваривается к направляющей. Так же можно попробовать просверлить два отверстия в трубе, нарезать резьбу, и с двух сторон гайками зажать втулку.
  2. На другой конец трубы присоединяется планка. Получится специальный съёмник в виде обратного молотка.
  1. Равномерными ударами по планке втулка спрессуется с посадки.
  2. Установку новой гильзы производим стандартной запрессовкой через оправку (аккуратно забиваем в корпус КПП).

Какие признаки указывают на необходимость регулировки

Отклонения от допустимых норм в положении педали сцепления можно увидеть, не производя измерений. В исправном состоянии она находится вровень с педалью тормоза. По мере износа корзины и диска она начинает подниматься. Неправильная постановка педали частично провоцирует следующие проблемы:

Пробуксовку, при которой сначала повышаются обороты двигателя, а после их небольшого снижения появляется ускорение. Водитель может уловить запах гари, который появляется из-за горения накладок, или при попадании смазочной жидкости в область фрикционной накладки. Динамика автомобиля снижается, особенно при движении на подъеме. Подобная проблема может увеличивать перегрев двигателя и расход топлива. Помимо сцепления, проблема вызывается подклиниванием выжимного подшипника, износом накладок ведомого диска или повреждением диафрагменной пружины.
Повышение шума, вызванное разрегулировкой сцепления или износом выжимного подшипника

Особое внимание следует обратить, если скрип следует при включении задней передачи.
Затрудненное включение и выключение передач. Процесс может сопровождаться шумом или треском

В этом случае говорят, что сцепление «ведет». Такое также возможно при повреждении диафрагменной пружины, дисков или поверхности маховика.

Обратить внимание на педаль следует при наличии рывкообразных движений при старте или во время движения, особенно если проблема проявляет себя при смене передачи. Выявить такую проблему лучше заблаговременно, чтобы добраться до места ремонта своим ходом

В процессе движения следует соблюдать осторожность, особенно при наборе скорости с переключением на повышенную передачу. Воздействие на педаль газа стоит ослабить. Выявить такую проблему лучше заблаговременно, чтобы добраться до места ремонта своим ходом

В процессе движения следует соблюдать осторожность, особенно при наборе скорости с переключением на повышенную передачу. Воздействие на педаль газа стоит ослабить

Выявить такую проблему лучше заблаговременно, чтобы добраться до места ремонта своим ходом

В процессе движения следует соблюдать осторожность, особенно при наборе скорости с переключением на повышенную передачу. Воздействие на педаль газа стоит ослабить

Перевод в нужную позицию следует осуществить при полностью выжатой педали сцепления с задержкой на нейтралке. При повторном нажатии можно перевести рычаг в требуемое положение. Если требуется более низкая передача, то перед повторным воздействием на сцепление следует немного нажать педаль газа.

Устранение неприятных звуков

Замена имеет смысл, когда корректировка показателей не принесла результатов, и тросик по-прежнему издаёт звуки. Обычно покупка новой детали должна помочь убрать скрипы. Если после настройки вы проверяете педаль тремя нажатиями, и размер снова сбивается — пришло время проводить замену.

Трос часто скрипит из-за оболочки, которая выходит из строя гораздо раньше. Чтобы постоянно не настраивать ход педали, потратьтесь на качественный тросик. Стоит такой примерно $15, зато скрип вы вряд ли услышите вновь. Если покупка новой детали желанного результата не принесла, то можно попробовать свозить машину в автосервис — там помогут одолеть неприятный скрип сцепления.

Заключение

Рассмотрев представленные в данном материале ремонтные процедуры на модели Renault Logan, напрашивается вывод о том, что их можно выполнить самостоятельно как на 1.4 литровой версии Рено Логан, так и на модификации с 1.6 литровым агрегатом. Стоимость ремонтных мероприятий в специализированной мастерской будет многократно превышать бюджет собственноручного ремонта, А в данном материале вы найдете много полезной информации про сцепление, в том числе и сколько ходит сцепление. Рекомендуем использовать приведенную статью в качестве мануала и перед началом работ изучить видеоматериал, который в достаточном количестве размещен в интернете.
