Как проверить рулевые наконечники логан. когда и как производится смена рулевых наконечников на renault logan

Какой фирме отдать предпочтение

Очень важно правильно подобрать износившийся рулевой наконечник. Чтобы это сделать, необходимо внимательно изучить деталь, для нахождения на ней определенного, порядкового номера

Благодаря этому номеру удастся подобрать рекомплект для рейки рулевого механизма автомобиля Рено . Практически все рекомендуют использовать только оригинальные детали, и только фирменные детали Рено, независимо от того, сколько стоит комплект, хотя цена на него не высокая.

Следует отметить, что существуют рекомплекты других производителей, но они не обладают таким качеством, как оригинальные. У оригинальных имеется свой артикул.

Проверка рулевых наконечников рено логан первого поколения |

Появление дробного стука со стороны передних колес  при движении по неровной дороге на автомобиле Рено Логан первого поколения — повод провести проверку рулевых наконечников (наконечников рулевых тяг) его рулевого управления.

Проверку рулевых наконечников на Рено Логан можно провести самостоятельно, несколькими способами. Рассмотрим наиболее простые и эффективные из них.

Необходимые для проверки инструменты и приспособления

Монтажка

Ровная площадка

Помощник (желателен, но не обязателен)

Подготовительные работы

Устанавливаем автомобиль на ровную площадку

Фиксируем его ручником и упорами под колеса

Поддомкрачиваем переднее колесо (то, со стороны которого слышен стук)

Способы самостоятельной проверки рулевых наконечников на автомобиле Рено Логан первого поколения

Способ первый (самый простой)

Для проверки не нужно поддомкрачивать колесо и звать помощника. Устанавливаем автомобиль на ровную площадку, колеса прямо. Рулевое колесо фиксируем противоугонным устройством в замке зажигания. Беремся руками за колесо по бокам руками и энергично качаем попеременно от себя-к себе. При покачивании будет хорошо ощутим люфт в рулевом наконечнике (особенно если он сильно изношен). Повторяем аналогичную проверку для другого колеса.

Второй способ проверки рулевого наконечника

Производим аналогичные покачивания колеса в горизонтальной плоскости, но уже поддомкратив и вывесив его. При этом колесо качает помощник. Во время покачиваний необходимо положить руку на шарнир рулевого наконечника. Если в нем имеется люфт, то он будет хорошо ощутим рукой.

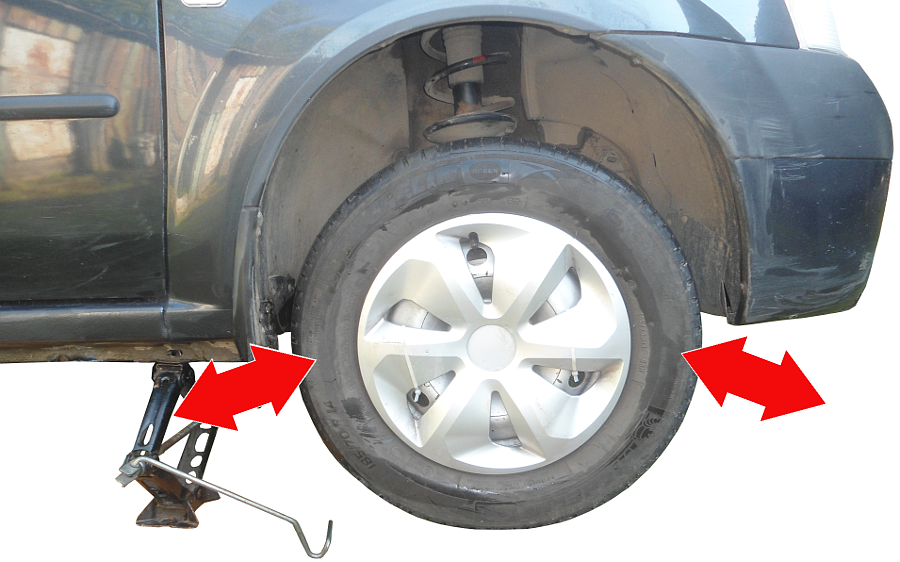

Покачиваем поддомкраченное колесо руками в горизонтальной плоскости (от себя-к себе), люфт в шарнире рулевого наконечника при этом хорошо ощутим, особенно если положить на него руку при покачивании

Третий способ поверки

Поддомкрачиваем и снимаем переднее колесо. Устанавливаем монтажку под рычаг поворотного кулака, оперев ее на наконечник. Покачиваем монтажку вверх-вниз создавая натяг в шарнире (между корпусом наконечника и его пальцем). В неисправном рулевом наконечнике палец будет сильно выдвигаться из корпуса (более чем на 1-2 мм).

Используя монтажку в качестве рычага перемещаем палец наконечника относительно его корпуса в вертикальной плоскости, люфт должен составлять не более 2-х мм

Если в ходе проверки установлено, что наконечник рулевой тяги неисправен (имеется значительный люфт в его шарнире), то необходимо провести его замену. Подробнее: «Замена наконечников рулевых тяг автомобиля Рено Логан первого поколения».

Примечания и дополнения

Помимо дробного стука при движении по неровной дороге, поводом к проведению проверки наконечников рулевых тяг на Рено Логан служит повреждение защитного чехла (пыльника) наконечника. Если в ходе визуального осмотра обнаружено, что пыльник потрескался, протерся, или поврежден иным образом, то в срочном порядке необходимо провести проверку исправности рулевого наконечника и по результатам проверки заменить либо пыльник (с промывкой и заменой смазки), либо рулевой наконечник.

Неисправность наконечника рулевой тяги, приводящая к появлению стуков, это разрушение пластиковой обоймы внутри его корпуса. При этом его палец начинает бить по корпусу вызывая дробный металлический стук, хорошо ощутимый на рулевом колесе.

Еще статьи по рулевому управлению автомобиля Рено Логан первого поколения

Установка пальца в поворотный кулак

Затем устанавливаем на место палец наконечника в поворотный кулак и наживляем гайку его крепления и стягиваем её полностью. Снимаем изоленту на тяге и хорошо с определённым усилием затягиваем контргайку. Надо было мне заменить старую гайку, но забыл это сделать и плюс к тому же намотал слой изоленты для контроля. Поэтому я решил оставить старую гайку рулевой тяги, а вам желательно поменять.

В случае, когда гайка на соединении идёт очень туго, то необходимо с помощью газового ключа придерживать рулевую тягу от проворачивания. Затем ставим на место колесо, предварительно не стягивая колёсные болты до упора. Убираем упор, домкрат и уже затягиваем полностью.

На этом левый наконечник рулевой тяги поменяли. Как мы видим, эту работу выполнил без использования смотровой ямы или эстакады, просто нужна ровная площадка.

Правый рулевой наконечник меняется аналогично левому…

О заводская гайка чуточку ниже, чем Белебейская, но длины резьбы на пальце хватает поставить без проблем.

Не забываем после замены, посетить сервисный пункт развал-схождение колёс.

Начнем ремонт

Для возможности выполнения ремонтных работ потребуется соответствующий инструмент, позволяющий демонтировать тягу, ее наконечник или пыльник. Подъемник также существенно упростит задачу.

  1. Если обнаружился досадный люфт в одном из наконечников, то выполняем его замену по приведенному алгоритму и, не забыв сверить данные артикула.
  2. Демонтируем колесо с соответствующей стороны.
  3. Откручиваем гайку, которая фиксирует шаровой палец наконечника в проушине поворотного кулака.
  4. Для высвобождения конусной части пальца из проушины прикладываем к ней боковую ударную нагрузку (молотком) или, что более цивилизованно, пользуемся съемником.
  5. Резьбовую часть пальца на новом наконечнике смазываем соответствующей смазкой, после чего наконечник накручиваем на тягу. Затягиваем контргайку. Для обеспечения минимальной погрешности в схождении колес добиваемся совпадения количества витков при демонтаже и накручивании наконечника на тягу.
  6. Направляемся в сервис для контроля и корректировки схождения колес.
  7. Во время монтажа проявляем «заботу» о пыльнике, чтобы не повредить его резиновую фактуру.
  8. Алгоритм замены идентичен для обеих сторон подвески.
  9. Вышедшую из строя тягу также следует безоговорочно заменять поскольку она попадает в категорию деталей, не подлежащих ремонту.
  10. Демонтировав хомуты (2 шт.), снимаем пыльник с тяги и убираем на некоторое время в сторону.
  11. Вооружившись специальным приспособлением, позволяющим открутить тягу, реализуем это действие.
  12. Устанавливаем новый аналог и надеваем пыльник, зафиксировав его крайние участки хомутами.
  13. Если извлечь пыльник через наконечник не удается, производим демонтаж последнего. После сборки узла требуется выполнение схода-развала.
  14. Теперь приступим к процессу замены рейки, который можно осуществить в несколько приемов.
  15. Сначала сливаем жидкость из контура ГУР.
  16. Отсоединяем рулевой вал от посадочного места на редукторе рейки.
  17. Отвинчиваем несколько болтов, посредством которых реечный узел удерживается на подрамнике. В модификации Рено Логан 2 шт.
  18. Для обеспечения правильности угла установки колес предварительно производим соответствующую разметку. Вал помечается только посредством одной метки.
  19. Выполняем отсоединение наконечников с обоих боков авто Рено Логан.
  20. Теперь вынимаем сборку узла.
  21. Подготавливаем новый узел и монтируем его на автомобиль в последовательности, обратной демонтажной процедуре.

Если владелец сталкивается с необходимостью замены рейки в автомобиле Renault Logan, комплектация которого не предусматриваетприсутствие ГУР, то технология полностью идентична приведенной здесь последовательности манипуляций. Исключением является отсутствие необходимости в сливе жидкости.

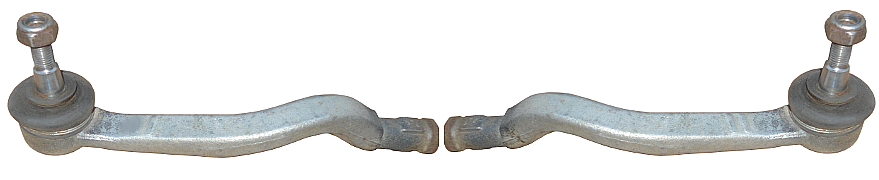

Что такое рулевые наконечники

Принцип действия подобных элементов чрезвычайно прост: они обеспечивают шарнирное соединение, передающее движение рулевого управления на ось поворота колес. Любые неполадки в этой системе приводят к трудностям в управлении транспортным средством, могут стать причиной фатальной аварии. Строение наконечников включает:

  • Корпус изогнутой формы с полуосью.
  • Шаровый палец с резьбой.
  • Гайка на палец.
  • Вкладыш для фиксации.
  • Защита (крышка и чехол).

Главная неисправность этого узла — появления осевого люфта. Рулевой наконечник — элемент рулевой тяги, соединяет ее с валом рейки. Определить неисправность можно самостоятельно, для чего поднимите авто на домкратах либо над смотровой ямой. При движении колес происходит качание или постукивание шаров. Подобный ручной метод на данный момент практически единственный, позволяющий точно диагностировать необходимость замены рулевых наконечников

рулевой рейки Логан без гур и с гур в условиях сервиса

Ремонт рулевой рейки Логан без гур либо с гур производится после съема рейки для её последующего восстановления.

Список дальнейших операций:

  • Снятие стопорного кольца с распределителя является первым шагом в процессе ремонта.
  • Далее отворачивается пробка золотника, закрывающая гайку золотника, которая впоследствии также откручивается специальным приспособлением.
  • Регулировочная гайка прижима снимается после.
  • Далее производится удаление пружины прижима, а также сам прижим.
  • Распределитель, спрятанный в корпусе, удаляется путем выбивания.
  • Далее с распределителя снимают сальник, а также кольцо подшипника, которое ломается в большинстве случаев.
  • С тыльной опоры удаляется стопорная скоба. При поддевании отверткой она вылетает сама.
  • Далее достается тыльник и шток.
  • Когда рулевая рейка Логан оказывается полностью разобранной, все её составляющие качественно очищаются от масла, пыли, а также возможных продуктов износа. Производится обезжиривание.
  • Поверхность штока обязательно шлифуется на токарном станке мелкой наждачной бумагой. замена рейки с гур на рено логан, снятие и ремонт рулевой рейки, без ремонт рено. Шлифовке подвергается и вал распределителя.
  • Подготовка составляющих окончена. Гребенка штока тщательно промазывается смазкой перед возвращением на место. Ремонт рулевой рейки бмв е46 в гаражных у «гаражных механиков» или своими руками;. Предварительно заменяются все сальники.
  • Проверка компрессии сальника является обязательным этапом перед возвращением распределителя. Вы искали ремонт рулевой рейки ниссан альмера n16 своими руками видео? Посмотрите подробное видео и почитайте полезную. По его валу сдвигают специальную скользящую втулку, которая встает на место подшипника. Таким же образом усаживается новый сальник распределителя. Ремонт рулевой рейки ниссан альмера n16 своими руками. Все элементы тщательно промазываются смазкой.
  • Далее на место возвращается стопорное кольцо.
  • Прижим штока устанавливается после. Его место полностью заполняется смазывающим веществом для облегчения хода.
  • Потом устанавливается пружина, которая фиксируется регулировочной гайкой. Закручивается гайка золотника. Ремонт рулевой рейки toyota corolla nze120. Ее пробка заполняется смазкой и фиксируется следующим шагом.
  • Тыльная опора оснащается центрирующей опорой, после чего по штоку сдвигают сальник и саму тыльную опору. Ремонт рулевой рейки рено логан с гур своими. Ремонт рулевой рейки на bmw .Ремонт рулевой рейки. Элемент надежно осаживается.
  • Возвращается на место стопорная скоба.

Когда работа завершена, рулевая рейка Логан проверяется при помощи специального станка, который помогает выявить возможные течи, а также обеспечивает гарантию на проведенное восстановление.

Немного теории

Рулевая тяга выполняет важнейшую функцию – она передает усилия от руля непосредственно на колеса, а также обеспечивает разные углы наклона при прохождении поворотов. Как вы знаете, внешнее колесо проходит больший путь чем то, которое находится ближе к внутренней стороне поворота. Конструктивно с одной стороны ступица подвижно крепится в рулевом механизме, а с другой – элемент имеет специальный шаровый шарнир, служит соединительным элементом с кулаком. Таким образом, рулевая тяга является промежуточным звеном в системе, передавая усилия дальше на поворотные кулаки и ступицу.

Естественно, неисправности или износ этого узла повлияют на управление автомобилем. В самых критических ситуациях деформации от удара могут быть настолько большими, что автомобиль не сможет поворачивать в одну из сторон. А теперь представьте, что вы влетели в яму на скорости, а рулевая тяга была в предсмертном состоянии. Крайне высока вероятность, что исходом этой ситуации будет дорожно-транспортное происшествие. Обязательно следите за состоянием каждой тяги, а при необходимости проведите замену.

Как заменить рулевые наконечники и не делать развал-схождение

Здравствуйте уважаемые читатели!

Рулевые наконечники считаются расходным материалом и требуют замены каждые сорок тысяч километров (усредненное значение). Однако рулевые наконечники могут проходить больше или меньше данного срока, все зависит от качества запчасти, манеры езды и условий эксплуатации. Эксплуатировать автомобиль с неисправными рулевыми наконечниками не только дорого (ускоряется износ шаровых опор, стоек стабилизатора, нарушается сход-развал, изнашивается протектор), но и опасно.

Многие автовладельцы, после езды по весенним ямам, задумываются о диагностике и ремонте подвески автомобиля, некоторые автовладельцы едут в СТО, другие же ремонтируют самостоятельно.

неисправности рулевых наконечников.

Для выявления неисправности рулевого наконечника достаточно поддомкратить колесо (поочередно правое и левое) и покачать его из стороны в сторону (вправо, влево). Наличие люфта означает неисправность рулевого наконечника или тяги. Служат рулевые тяги значительно дольше наконечников, однако стоит удостовериться в неисправности именно наконечника, а не тяги.

Для этого достаточно положить руку на наконечник в месте крепления к поворотному кулаку и покачать колесо ( люфт будет чувствоваться). Либо можно вывернуть колесо и с помощью монтировки нагрузить рулевой наконечник.

Самостоятельная замена рулевых наконечников.

Процедура замены рулевых наконечников достаточно проста, не требует специальных знаний и не займет у вас более 30 минут. Однако после замены рулевых наконечников нарушается угол развал-схождения колес. Но можно постараться установить новые рулевые наконечники по местам старых, чтобы развал-схождение не нарушилось.

Для замены рулевых наконечников автомобиль необходимо поднять на подъемнике или домкрате. Поднимаем автомобиль и снимаем колеса.

Далее необходимо очистить резьбовые соединения от грязи. Можно смочить ВДшкой или другой жидкостью. Вынимаем стопорный шплинт (при наличии) и ослабляем гайку крепящую рулевой наконечник к поворотному кулаку.

Затем необходимо ослабить контргайку ( откручиваем на четверть оборота ) или стопорный болт со стороны рулевой тяги. Необходимо пометить положение рулевого наконечника на тяге, чтобы установить новый в тоже самое положение.

Для удобства снятия рулевого наконечника желательно использовать съемник. При его отсутствии используем молоток.

С помощью съемника или молотка демонтируем рулевой наконечник из поворотного кулака.

Если вы используете съемник, то все довольно просто. Устанавливаем съемник и снимаем наконечник.

Если вы используете молоток, то вам необходимо отгибать рулевой наконечник в сторону снятия с помощью монтировки и сделать несколько «хороших» ударов молотком.

Затем скручиваем рулевой наконечник с тяги. Устанавливаем новый рулевой наконечник в обратной последовательности с соблюдением моментов затяжки.

Важно: новый рулевой наконечник необходимо установить по месту старого. Однако если конструкция нового рулевого наконечника отличается, то угадать с положением будет сложно

В любом случае после замены рулевых наконечников необходимо заехать на проверку развал-схождения.

Спасибо за внимание, подписывайтесь на канал, удачного Вам дня!

Источник

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Устройство приводов колес Логан

На автомобиле Renault Logan установлено два приводных вала – правый и левый, на концах каждого из них имеются наружные и внутренние ШРУСы (еще их называют «гранатами»). Наружные шарниры имеют одинаковую конструкцию, внутренние шарниры различаются:

  • левый трехшиповик находится непосредственно в картере коробки передач;
  • шарики правого внутреннего ШРУСа расположены в корпусе (обойме).

Правый приводной вал существенно длиннее левого, на нем имеется резинометаллический демпфер, который предназначен для гашения резонансных колебаний во время движения автомобиля. Между валами и шарнирами равных угловых скоростей устанавливаются пыльники, они предотвращают попадание грязи, пыли и влаги в шарнирные соединения, для герметичности на каждой стороне пыльника крепятся хомуты.

Замена ШРУСа Рено Логан

Если один из приводов колес начал хрустеть, его необходимо заменить. Замена ШРУСа Рено Логан не представляет большой сложности, и при желании любой водитель ее может сделать самостоятельно.

Работу можно выполнить прямо на земле, потребуется только ровный участок, и желательно производить замену в сухую теплую погоду. Замену левого приводного вала выполняем следующим образом:

глушим мотор, ставим машину на ручник;
в первую очередь ослабляем гайку передней колесной ступицы, после при снятом колесе ее сдернуть с места будет сложно;
поддомкрачиваем автомобиль, и снимаем левое колесо;
отворачиваем гайку рулевого наконечника, сдергиваем наконечник и отводим его в сторону;
отсоединяем шаровую опору от поворотного кулака;

оттягиваем поворотный кулак с амортизаторной стойкой влево – если привод прикипел и не сходит со шлицов ступицы, следует аккуратно постучать по валу наружного ШРУСа, но нужно делать это очень осторожно, можно нарушить резьбу;

отводим стойку с кулаком в сторону;
сливаем с коробки передач трансмиссионное масло, предварительно подготовив для него емкость;
откручиваем три болта крепления пыльника к КПП (на 13), лучше воспользоваться головкой с воротком;

выдергиваем целиком привод;
перед установкой новой детали зачищаем посадочное место на КПП, если плохо его почистить, может потечь пыльник;

при установке нового вала следует обратить внимание, что ставится он в одном положении, крепления несимметричны;
ставим на место новый привод, наживляем болты, удобнее начинать с верхнего крепления. Крепим болты равномерно, чтобы пыльник прижался ровно к корпусу коробки передач;
заливаем масло в КПП, проверяем, нет ли подтеков;
устанавливаем на место поворотный кулак (надеваем ступицу на шлицы привода), собираем все обратно.

Правый привод колеса меняется аналогично левому, но есть небольшие отличия – пыльник внутреннего ШРУСа не крепится через пластину тремя гайками к корпусу КПП, шарнир устанавливается на шлицах и фиксируется стопором
Чтобы вал вышел из коробки передач, необходимо по нему через монтировку или выколотку постучать молотком


Правый привод колеса меняется аналогично левому, но есть небольшие отличия – пыльник внутреннего ШРУСа не крепится через пластину тремя гайками к корпусу КПП, шарнир устанавливается на шлицах и фиксируется стопором. Чтобы вал вышел из коробки передач, необходимо по нему через монтировку или выколотку постучать молотком.

Какие рулевые наконечники выбрать: оригинал и аналоги для renault logan

В каталоге оригинальных запчастей для разных моделей Рене предусмотрены детали с номерами 6001550442 и 6001550443. Продаются они парами, последняя цифра в этом случае — обозначение стороны. «Двойка» — для левого наконечника, «тройка» соответствует правой стороне.

Менять подобные детали лучше комплектом. При неисправном наконечнике с одной стороны идет неравномерный износ рулевой стойки. Если выбирать из запчастей-аналогов, классификация подходящей замены будет следующей.

Возможные аналоги:

Для левой стороны:

Для правой стороны:

ASAM 30138 (30666).

ASAM 30139 (30665).

DELPHI TA2329.

DELPHI TA2330.

FENOX SP30040.

FENOX SP30041.

RTS 91-02401-2.

RTS 91-02401-1.

PROFIT 2302-0474.

PROFIT 2302-0475.

SASIC 4006158.

SASIC 4006157.

MAPCO 49192.

MAPCO 49193.

TRW JTE1136.

TRW JTE1135.

SWAG 60 92 9623.

SWAG 60 92 9624.

Лучшей совместимостью с Рене Логан могут похвастаться наконечники, выпущенные под брендом TRW. Недорогие детали для рулевого управления можно приобрести из ассортимента SASIC. Превосходным вариантом будет приобретение продукции LEMFORDER. По техническим характеристикам они превосходят все возможные аналоги, но здесь главным недостатком выступает стоимость.
