Замена подшипника задней ступицы рено логан своими руками видео; описываем обстоятельно

Симптомы поломки

Владельцы Рено Логан 1 поколения определяют неисправность подшипников ступицы по следующим признакам:

1. Во время движения слышен сухой хруст со стороны колёс. Это значит, что ролики подшипника перемещаются по разбитой обойме, их расположение неравномерное. Звук перекатывающихся сферических элементов отчётливо слышен в салоне, его не возможно с чем-то перепутать. Это первый из симптомов, при его возникновении не стоит тянуть с ремонтом.
2. Когда обойма износится сильнее, появляется вибрация, передающаяся сначала на руль, а потом и на весь кузов Логана 1. Такое положение дел становится опасным, в любой момент может заклинить колесо, что приведёт к печальным последствиям. В этом случае лучше не испытывать судьбу и поменять вышедший из строя ступичный элемент.
3. При езде Renault Logan тянет в сторону, приходится постоянно подруливать, так как это бывает при неправильно сделанном сход-развале. Это происходит потому, что подшипник одного из колёс неисправен и слегка подклинивает.

1 — поворотный кулак; 2 — установочное кольцо датчика скорости вращения колеса (на автомобиле без АБС оно отсутствует); 3 — подшипник ступицы; 4 — стопорное кольцо; 5 — ступица колеса Все три случая почти гарантированно говорят о проблемах в ступице. Как только появился хотя бы один из признаков, срочно отправляйтесь ремонтировать Renault Logan 1.

Как выбрать подшипники?

Если в салон Renault Logan стал доноситься неприятный посторонний шум, который возникает при езде, то первым и незамедлительным действием следует проверить состояние ступичных подшипников

Выбирая деталь, обращаем внимание в сторону качественных аспектов, а также не забываем о производителе. Рекомендуем склониться к приобретению оригинального продукта. Не следует поддаваться терзающему вас соблазну купить дешевый аналог, поскольку качество этого элемента напрямую влияет на безопасность в движении

Не следует поддаваться терзающему вас соблазну купить дешевый аналог, поскольку качество этого элемента напрямую влияет на безопасность в движении.

Чтобы выбрать подшипник, соответствующий по своим параметрам именно конкретному автомобилю Renault Logan, потребуется воспользоваться специальным справочником. Рассматриваемые детали, предназначенные для передней оси, имеют в своем конструктиве ряд отличий от таковых компонентов, устанавливаемых в задние ступицы. Также различима и технология их замены.

Замена подшипника

Чтобы удалить старый подшипник, сначала надо снять стопорное кольцо. Пользуйтесь щипцами.

Снимаем кольцо, выбиваем подшипник

Сам подшипник можно выбить, для чего барабан размещают плоской стороной вниз. Используйте, например, доску с круглой выемкой. Диаметр оправки, которая здесь понадобится – 49 мм.

Посадочное место под новый подшипник зачищают и смазывают (литол, циатим). Барабан должен «смотреть» плоскостью вверх. Запрессовку проводят с помощью оправки. При этом она может касаться только «внешнего» кольца подшипника.

Кто нарушит последнее требование, будет покупать ещё один подшипник. На первом шаге используются щипцы, предназначенные для стопорных колец. Главное – суметь вернуть «стопор» на место!

Замена переднего подшипника ступицы на Logan

• Файлы
• Двигатель
• Модель автомобиля: Logan

Код для заказа комплектов ступичных подшипников:

Передний ступичный подшипник для авто без АБС:

Аналог: SNR – R155.62

Передний ступичный подшипник для машины с АБС:

Оригинал: 6001547686Аналог: SNR – R155.16

Задний ступичный подшипник (все равно, с АБС или без): Оригинал: 7701205812Аналог: SNR – R155.63

Стоимость запчастей Рено для ТО вы можете узнать у наших партнёров (экзист, emex, автодок и др), которые предоставляют скидки по карте Renault-Drive

Передний ступичный подшипник в Логане меняется так же, как на большинстве автомобилей.

Замена достаточно простая. В Renault Logan работа выполняется быстрее и проще, чем в жигулях.

Симптомы неисправного подшипника ступицы:

– люфт в ступицы относительно поворотного кулака

– шум (гул) при движении автомобиля

Для работы требуется:

– набор ключей и головок на 18 и 16. – домкрат или подъемник – пресс (если есть) или большие тиски – приспособление для снятия/установки стопорных колец

Порядок замены:

Срываем ступичную гайку и колесные болты, поднимаем машину

Откручиваем гайку рулевого наконечника

Выбиваем палец наконечника из поворотного кулака

Не бейте по самому наконечнику или по его резьбе.

Откручиваем гайки болтов крепления стойки к поворотному кулаку

Поворачиваем стойку для удобства отсоединения рычага с шаровой опорой от поворотного кулака.

На фотографиях показана правая сторона и удобно выворачивать всю эту конструкцию вправо.

Далее откручиваем гайку от болта, который удерживает палец шаровой опоры, после чего выбиваем сам болт. Иногда он вообще не торопится выходить и тогда приходится раздвигать зубилом те части, которые он стягивает.

С помощью кувалды выбиваем палец шаровой опоры из поворотного кулака. Для этого кувалдой придется бить в рычаг. Способ, на первый взгляд, может показаться варварским, но другого более действенного мне не известно. Съемников для этого дела я еще не видел, а универсальным рычажным можно испортить пыльник самой шаровой опоры.

Update. Бить кувалдой по рычагу не обязательно, можно вытащить болты из амортизатора и потянуть на себя.

Далее откручиваем суппорт и подвешиваем его на проволоке. Можно и не подвешивать, а зацепить за пружину сверху, но может упасть.

Откручиваем колесный диск и суппорт, вынимаем болты из амортизационной стойки и вытаскиваем поворотный кулак в сборе со ступицей. Полдела сделано!

Далее есть два варианта:

– воспользоваться услугой ближайшего техцентра, для выпрессовки и запрессовке нового подшипника в ступицу и собрать все в обратном порядке

Производим сборку в обратном порядке.

Ступичную гайку нужно затягивать с усилием 250-280 Нм. В условиях гаража или СТО, значения 250-280 Нм означают «пока пупок не развяжется».

При сборке, будьте аккуратны и хорошо затяните болт шаровой опоры и гайку рулевого наконечника.

– или произвести замену самостоятельно (при наличии пресса)

Данный метод с помощью головки на 24

Далее, на самой ступице остается часть внутренней обоймы подшипника, которую тоже снять.

С помощью болгарки делается пропил.

ВАЖНО не задеть саму ступицу

Далее с помощью молотка и зубила снять это кольцо.

Переходим к снятию подшипника

Снимаем стопорное кольцо

Берем новый подшипник и вставляем на место в ступицу с помощью пресса

Производим сборку в обратном порядке.

Ступичную гайку нужно затягивать с усилием 250-280 Нм. В условиях гаража или СТО, значения 250-280 Нм означают «пока пупок не развяжется».

При сборке, будьте аккуратны и хорошо затяните болт шаровой опоры и гайку рулевого наконечника.

Использован материал Алексея (autoprole.ru)

Если у Вас есть, что добавить к статье, или Вы хотите поделиться своим опытом на данную тему — пожалуйста, оставьте комментарий

Если Вы являетесь автором отчета о ремонте, доработке автомобиля Renault или рекомендуете материал для Базы знаний Renault-Drive — пожалуйста, сообщите нам об этом

Подшипник в передней ступице

Процесс замены подшипника передней ступицы трудоёмкий и требует определенных знаний и навыков. Так, потребуется достаточно много инструмента: набор больших головок, отверток и ключей, а также средних размеров ломик и два домкрата. Стоит отметить, что процесс замены подшипника с АБС и без него почти ничем не отличается. Для машин без АБС отсутствует отверстие для датчика скорости.

На первом этапе снимают колесо: включают ручник и первую передачу, откручивают гайку ступицы (ключ «на 30»). Ослабляют четыре винта, а дальше задействуют домкрат.

Замена ступичного подшипника Рено Логан не обходится без того, чтобы снять подкрылок. Сначала снимите щиток бампера (два пистона и три самореза). Затем надо подобраться к точке, отмеченной стрелкой.

Все точки крепления подкрылков

Когда пистон в «важной точке» снят, пройдитесь по остальным элементам. Это – четыре самореза (1 и 2), два пистона спереди, а также саморез и пистоны возле брызговика. В комплектациях с ABS дальше проводят действия: отключают разъём, выводят шнур из пазов (см

фото), отсоединяют и убирают датчик

В комплектациях с ABS дальше проводят действия: отключают разъём, выводят шнур из пазов (см. фото), отсоединяют и убирают датчик.

Шнур нужно вывести из трёх пазов

Осталось снять поворотный кулак. Но эта операция – длительная.

Снимаем тормозные диски

Попробуем удалить колодки: сдвигаем скобу наружу, откручиваем гайку на нижнем пальце (ключ «на 13»), поднимаем скобу. Палец от проворачивания удерживают ключом «на 17».

Долой колодки

Вынимаем колодки, дальше снимаем тормозной механизм. Для этого ключом «на 18» откручиваем два винта. Они удерживают механизм на кулаке.

Чтобы диск не проворачивался, можно временно завернуть любой винт, на который крепится колесо. Между буртиком ступицы и винтом помещают клин.

Как снять поворотный кулак

От кулака нужно отсоединить наконечник рулевой тяги. Для этого ключом «на 21» ослабляют контргайку, придерживая сам наконечник за лыски (см. фото).

Долой наконечник тяги

Труднее всего будет выбить палец: ослабляем гайку ключом «на 16», а сам палец придерживаем ключом Torx T30. Затем молотком ударяем по торцу рычага. Надо выпрессовать палец полностью, а гайку откручивают в завершении.

Переходим к рычагу подвески. Строение передней подвески позволяет с лёгкостью снять шпильку стабилизатора: ключом «на 13» отворачиваем гайку, придерживая шляпку ключом T40 (см. рис.).

Пользуемся только отвёрткой и ключом

Затем ключом «на 16» откручиваем гайку стяжного болта. «Стяжка» находится внизу, а «щёчки» этой стяжки можно разжать отвёрткой. Смысл – в том, чтобы вывести опору из кулака вниз.

Осталось самое простое – откручиваем два винта на стойке. Для этого используется ключ «на 18».

Крепление поворотного кулака к стойке

Удаляем подшипник

С помощью тисков и тонкой оправки нужно будет выбить ступицу (см. рис.). При этом подшипник разрушается.

Старый подшипник будет разрушен

Затем внешнее кольцо подшипника выбивают из кулака. Но сначала снимают стопорное кольцо.

Рассмотрим все шаги по порядку:

1. Разделяем ступицу и кулак (оправка d=36,5);
2. Щипцами для стопорных колец вынимаем кольцо из выемки кулака;
3. Используем оправку d=65, чтобы выбить внешнее кольцо.

Каждому шагу соответствует фото.

Избавились от подшипника наполовину

Теперь снимем лишнюю деталь с нашей ступицы.

Сначала снимают шайбу, закрывающую резиновый сальник. Дальше сдвигают кольцо подшипника, пользуясь молотком и зубилом.

Долой вторую половину подшипника

На последнем этапе придётся использовать съёмник.

Монтаж подшипника

Сначала запрессовывается подшипник, затем устанавливается стопорное кольцо, и затем запрессовывают ступицу. При этом используют винтовой съёмник либо молоток и оправки.

Советы для варианта с ABS

Для комплектаций с ABS существуют правила:

• До монтажа подшипника устанавливают кольцо датчика. Лапки кольца «смотрят» внутрь;
• Пазы 1 и 2 должны совпасть (см. фото);
• Магнит на подшипнике должен «смотреть» внутрь кулака.

Тонкости выполнения опрессовки

Съёмник ступичных подшипников Рено Логан выглядит так же, как съёмник для АЗЛК-2141. Чертёж представлен ниже.

Специнструмент завода АЗЛК

При работе соблюдайте два правила:

• Когда запрессовываете подшипник в кулак, на подшипник давит чашка 3 (72 мм);
• Если идёт опрессовка ступицы, используется чашка 4 (62 мм).

Проставка в первом случае опирается на кулак. Во втором она давит на ступицу.

К чему приводит неисправность подшипника?

Лучше не используйте съемник для этого, иначе можете повредить пыльник. Снимите суппорт, разведя колодки при помощи отвертки или другого инструмента, а затем открутите 2 болта сзади. Подвесьте суппорт на крючок или при помощи проволоки к пружине.

Но свои барабаны я практически полностью снял руками и без каких либо инструментов. Единственное воспользовался молотком, когда барабан был снят на половину.

Видно он стал немного боком и его заклинило. Но несколько раз стукнув молотком не сильно с одной и с другой стороны барабан снялся.

Осмотрел колодки, думаю они ещё тысяч походят, да и новые я не покупал. Тормозной механизм прочистил и продул.

Задний ступичный подшипник: артикул, выбор, цена

Были обнаружены места где колодка трёт тормозной щит, эти места я смазал оставшейся смазкой для направляющих суппортов фото ниже. Далее переходим к барабану и выпрессованию подшипника.

Передние подшипники мне перепрессовали под прессом, думал и задние так же сделать, но нужно было ждать почти до вечера, а первый барабан я снял в 9 часов утра. Подберите такую наставку, чтобы она опиралась только на наружное кольцо изделия диаметр мм.

Операции по выпрессовке и запрессовке подшипника 1 на рисунке можно осуществлять съемником 2 на рисунке , который будет крепиться лапками к диску. После снятие старой детали, отчистите узел от грязи, для облегчения запрессовки нанесите смазку Литол. С помощью оправки молотка запрессуем новое изделие, или воспользуйтесь съемником см. После запрессовки, устанавливаем стопорящее кольцо в корпус барабана.

Собираем весь узел в обратной последовательности пункты 3,2,1.

Замена заднего ступичного подшипника

1. Замена начинается с демонтажа тормозного барабана с колеса, осуществляющегося ключами и затяжными головками.
2. Затем наступает черед стопорного кольца. На этой марке машины оно нередко закреплено «наглухо». Поэтому, потребуются недюжинные усилия для его извлечения.
3. Задний ступичный подшипник Renault Logan освобождаем от колпачков — они наверняка тоже изношены. Деталь выпрессовываем (подробнее на видео). Также можно использовать специальный съемник.
4. Снаружи и внутри полость тщательно прочищаем, а потом смазываем специальной жидкостью. Задний ступичный подшипник снова подвергаем прессованию.
5. Деталь кладем в гнездо, закручиваем болт, следя чтобы она проходила ровно без малейшего перекоса.
6. Все оставшиеся комплектующиеся части собираем в той же последовательности, что и разбирали. На этом основной процесс завершается. Остается финальная сборка с колесом. Помещаем шаровую, наживляем болты, устанавливаем наконечник в ступице и наматываем гайку. Колесо почти готово.
7. Укрепив шаровую опору, монтируем суппорт, проверяем крепления, устанавливаем колесо, закручиваем болты, гайку и опускаем машину с домкрата.

Если нагрузку распределять на наружное кольцо детали, то запрессовка будет происходить легче и удобнее.

Как заменить подшипник ступицы на Renault Logan?

• Как заменить подшипник ступицы на Renault Logan?
• Какие проблемы можно устранить заменой подшипника ступицы
• Процесс выбора подшипника ступицы Рено Логан
• Что понадобится для выполнения замены
• Инструкция по замене подшипника передней ступицы
• Как заменить подшипник задней ступицы

• Какие проблемы можно устранить заменой подшипника ступицы
• Процесс выбора подшипника ступицы Рено Логан
• Что понадобится для выполнения замены
• Инструкция по замене подшипника передней ступицы
• Как заменить подшипник задней ступицы

Процесс выбора подшипника ступицы Рено Логан

В первую очередь при выборе подшипника ступицы на Рено Логан вам нужно определиться – брать подшипник с ABS или без него. Здесь просто – если на вашем авто установлена система ABS, то для ее функционирования нужен подшипник с ABS, который имеет магнитное сенсорное кольцо для считывания информации датчиком ABS. При покупке такого подшипника желательно проверить наличие меток – цепочка должна быть целостной, без пропусков.

Что понадобится для выполнения замены

Для замены ступичного подшипника Рено Логан своими руками понадобится:

• подшипник ступицы;
• набор гаечных ключей и тверток;
• домкрат;
• молоток;
• зубило;
• жидкость для смазки WD-40;
• пресс.

Инструкция по замене подшипника передней ступицы

Замена подшипника передней ступицы Рено Логан представляет собой выпрессовку старого подшипника из поворотного кулака и запрессовку нового. Перед тем, как заменить подшипник передней ступицы, нужно снять кулак. Для этого необходимо:

1. Открутить ступичную гайку и снять колесо.
2. Если на авто установлена система ABS – отключить датчик ABS, просто потянув его на себя.
3. Снять рулевой наконечник, для этого используем нужный ключ, смазку и молоток, которым необходимо будет легкими ударами постучать по креплению, чтобы рулевой наконечник вышел. Для снятия рулевого наконечника желательно не использовать съемник, чтобы не повредить пыльник.
4. Снять суппорт — для этого с помощью рычага (можно использовать отвертку) развести колодки и сзади открутить два болта. Суппорт с помощью крючка или шнура нужно подвесить к пружине.
5. Снять тормозной диск. Перед выкручиванием болтов крепления, диск нужно обстучать молотком. Также нужно постучать по болтам, чтобы они легко выкрутились. После этого тормозной диск обычно хорошо снимается, но если он сильно прикипел, то его можно снять после снятия кулака.
6. Выкрутить гайки крепления кулака к стойке.
7. открутить шаровую опору, которая крепится сквозным болтом и сжимает кулак, и опустить ее вниз.
8. Снять поворотный кулак.

Теперь из поворотного кулака необходимо выпрессовать ступицу.

Если ступица выпрессуется с внутренней обоймой подшипника – ее нужно аккуратно распилить болгаркой и, расколов, снять с полуоси, претварительно сбив пыльник подшипника. Желательно не сбивать обойму, упираясь в ступицу, потому что можно ее повредить. Поверхность ступицы, на которую ложится подшипник, должна быть ровной и гладкой, иначе ступицу нужно заменить. Затем нужно выпрессовать подшипник из поворотного кулака, предварительно сняв стопорное кольцо. Далее нужно запрессовать подшипник:

• Если машина с ABS, то вначале вкладываем кольцо для крепления датчика, которое желательно предварительно смазать, чтобы оно не болталось.
• В поворотный кулак запрессовываем подшипник, который для машины с ABS вкладывается магнитным кольцом вниз, в качестве оправки можно использовать старый подшипник.
• Вставляем стопорное кольцо.
• Запрессовываем ступицу – при этом ступица располагается внизу, а кулак на нее напрессовывается, подпорка ставится исключительно на внутреннюю обойму подшипника, иначе он может просто разъединиться.

Теперь необходимо собрать колесо в обратном порядке.

Как заменить подшипник задней ступицы

Для замены заднего ступичного подшипника Рено Логан:

1. Ослабляем ступичную гайку, предварительно сняв колпачок, приподнимаем машину на домкрате и снимаем колесо.
2. Откручиваем ступичную гайку.
3. Снимаем ступицу с помощью съемника, предварительно обстучав и, с помощью отверток, отделив ее от кожуха.
4. Вынимаем стопорное кольцо;
5. Выпрессовываем подшипник.
6. Запрессовываем подшипник.
7. Вставляем стопорное кольцо. Если кольцо вставлено в посадочное место, оно свободно прокручивается.
8. Собираем колесо в обратном порядке.

В основном подшипники ступицы выходят из строя из-за износа, увеличением которого становятся удары при попадании в ямы. Для продления срока службы ходовой части вашего авто – будьте аккуратны на дорогах.

Особенности ступичного подшипника Renault Logan

Чтобы проверка или замена подшипника передней ступицы Рено Логан была выполнена грамотно, следует знать конструктивные особенности этого узла.

Элемент качения установлен между осью поворотного кулака и ступицей, а фиксация осуществляется гайкой и упорной шайбой. Наличие гайки позволяет проводить регулировку узла, в отдельных случаях ее затягивание избавляет на некоторое время от люфта.

Спецификация изделий

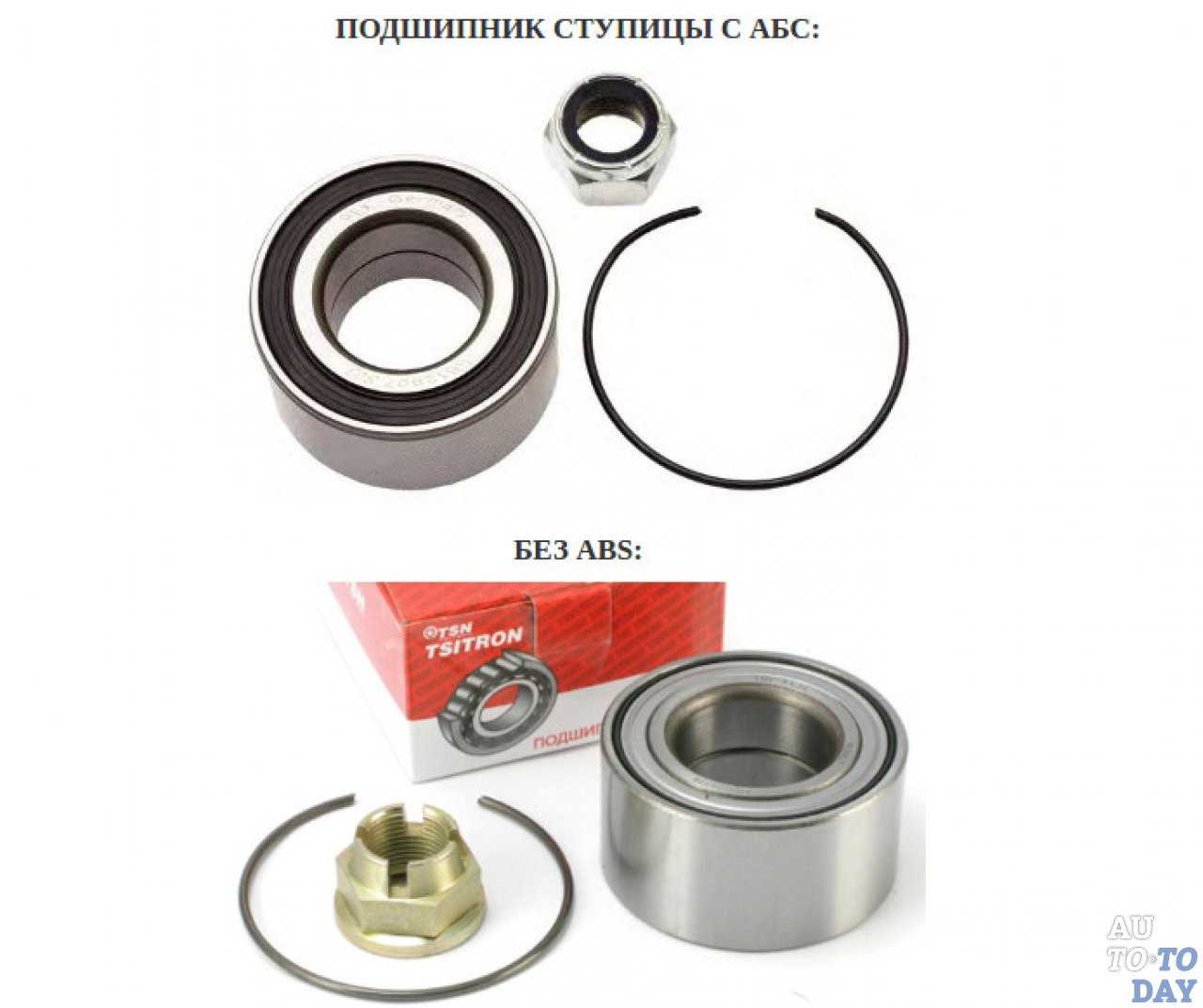

Основная особенность передних подшипников для Logan заключается в том, что они бывают двух типов:

1. Для автомобилей с ABS.
2. Для автомобилей без ABS.

Размеры обоих типов одинаковы – 37х72х37 мм. Визуально отличить детали просто – деталь для машины, оборудованной антиблокировочной системой, имеет магнитное кольцо, которое расположено в торце на месте резинового сальника. В другом варианте магнитная полоса отсутствует. Согласно документации производителя:

• на моделях без АБС спереди устанавливается оригинальный узел качения под индексом 6001547696, в качестве аналога возможна установка SNR-R155.62;
• на машинах с АБС, выпущенных до марта 2007 года, установлена оригинальная деталь с индексом 6001547686, аналог – SNR-R155.80;
• на автомобилях с ABS, выпущенных после марта 2007 года, установлен оригинальный узел с индексом 6001550915, аналог – SNR-R155.75

Важно! При выполнении замены подшипника передней ступицы на автомобиле Рено Логан с антиблокировочной системой необходимо использовать деталь с магнитным кольцом. В противном случае датчик АБС будет не в состоянии выполнять возложенные на него задачи

Цена безопасности

Неплохо зарекомендовали себя изделия под маркой FAG, стоимость которых находится в диапазоне от 2 600 до 5 000 рублей. В бюджетный ценовой сегмент от 1700 до 2 600 входит продукция неплохих брендов SNR, NTN и Swag. Противоречивое мнение у автолюбителей сложилось об аналогах под маркой Febest и ASVA, здесь как повезет – можно купить запчасть как приличного качества, так и откровенный брак.

Как заменить своими руками?

Разобравшись с разновидностями подшипников на Логан и подбором запчастей для замены, можно переходить к ремонту. Ниже подробно описано, как заменить передний подшипник на Рено Логан.

Внимание! На Рено Логан, оборудованный АБС, следует устанавливать только подшипник с магнитным кольцом. Иначе датчик АБС не сможет работать корректно

Прежде, чем проводить операцию, нужно застопорить машину при помощи стопорных упоров или ручника. Для работы потребуется набор инструмента – он перечислен ниже.

Инструменты:

• зубило;
• тиски;
• домкрат;
• молоток;
• торкс T 30 и T 40;
• оправка 49мм;
• щипцы, чтобы убрать стопорные кольца;
• ключи и головки 13, 16, 17, 18 и 30 мм;
• смазка (подойдет литол-24).

Замена подшипника:

1. Головкой на 30 выкрутить контргайку, расположенную в центральной части колеса, затем ослабить крепления диска колеса.
2. Под капот установить домкрат так, чтобы два передних колеса оказались в воздухе.
3. Демонтировать колеса.
4. Снять датчик скорости вращения колеса, разжав клипсу и открепив колодку.
5. Воспользовавшись ключами на 13 и на 18, демонтировать с тормозных колодок направляющую с суппортом, далее привязать последний к пружине подвески.
6. Торкс T 40 вывернуть пару винтов ступицы, удерживающих тормозной диск, далее снять элемент (стояночный тормоз при этом нужно отпустить).
7. С торкс T 30 снять крепежные элементы щита и удалить его.
8. Зафиксировав палец ключом T 30, снять гайку, которая удерживает шарнир наконечника на рычаге кулака (ключ на 16). Вывести палец из рычага специальным инструментом или обычным молотком.
9. Снять гайку и болт, которые соединяют поворотный кулак с шаровой опорой. Палец шаровой вывести из поворотного кулака.
10. Вывести поворотный кулак из кронштейна, выкрутив его крепежи, затем снять запчасть вместе со ступицей.

Для дальнейших работ необходимы тиски, а все манипуляции лучше производить в закрытом помещении – например, в гараже. Потребуется произвести выпрессовку деталей. Это достаточно трудоемкий процесс, и для его проведения вы можете обратиться к специалисту автосервиса.

Если же вы решили действовать самостоятельно, следуйте приведенной ниже инструкции.

Продолжение работ:

1. Зажать кулак тисками, после чего выпрессовать ступицу, ударяя по торцевой части молотком (делается через оправку/головку нужного размера). Внутреннее кольцо не снимается.
2. Плоской отверткой зацепить защитную шайбу сальника подшипника и снять деталь.
3. Зажать в тиски фланец ступицы, установить зубило в промежутке между торцами кольца и ступицей.
4. Бить молотком по зубилу, отодвигая внутреннее кольцо подшипника по ступице.
5. Когда появится достаточный зазор, съемником изъять внутреннее кольцо.
6. Щипцами снять стопорное кольцо узла качения.
7. Выпрессовать шарикоподшипник из кулака, воспользовавшись чашечным съемником или оправкой с молотком.
8. Удалить загрязнения с посадочного гнезда, по возможности обработать его надфилем. Поставить установочное кольцо датчика в поворотный кулак так, чтобы его лапки были направлены вовнутрь. Держатель датчика должен попасть в паз кулака.
9. Смазать отверстие, поставить опорную шайбу с винтом чашечного съемника.
10. Поставить подшипник в разъем кулака, на торцевую часть надеть чашку съемника.
11. Запрессовать новую запчасть таким образом, чтобы шайба съемника опиралась на кулак.
12. Поставить стопорное кольцо и запрессовать в подшипник ступицу – чашка съемника упирается в торец внутр. кольца.
13. Произвести дальнейшие действия в обратном порядке.

Принцип замены подшипника задней ступицы автомобиля во многом схож.

Мы рассмотрели, как заменить ступичный подшипник на Рено Логан – по приведенной инструкции вы сможете произвести замену самостоятельно. Замененная запчасть в процессе поворота не должна заедать, не должен присутствовать люфт

Также в процессе работ рекомендуется обращать внимание на степень износа других деталей передней подвески – если они имеют сильное повреждение, их также следует менять

Секреты выбора колесных дисков

Или вдруг случайно диск испортился. Вот тут-то и возникает легкая паника: как подобрать правильный колесный диск, чтобы был надежный, безопасный, красивый и идеально подходил? Конечно, можно обратиться за советом к мужчинам, но так не хочется нарваться на критику и насмешки.

Милые дамы, есть секреты, которые помогут вам оставаться на высоте даже в этом вопросе.

1. Бренды колесных дисков

Каждая женщина, покупая себе обувь, обращает внимание на бренд, выпускающий ту или иную модель, и может полагаться на качество. С колёсными дисками ситуация такая же

Есть хорошие производители дисков, но встречаются и недобросовестные.

Диски производят отечественные, европейские, японские и китайские компании. Бренды, лидирующие по качеству среди европейцев: BBS, Alutec, MAK, Borbet, OZ Racing. Качественные отечественные бренды: K&K, SKAD, TechLine. Японские лидеры: Kosei, Enkei. Китайские передовики: Replay, Alcasta, LegeArtis, CrossStreet

2. Какие колесные диски существуют и для чего предназначены

А теперь, милые девушки важно понять, из какого материала делают диски и какие вам подойдут. Недорогие, крепкие, долго служащие, хорошо подходящие для езды по бездорожью и некрасивые – это штампованные диски

Они изготавливаются из стали. Зато постоянно можно менять дизайн, покупая колпаки на такие диски. Если случается небольшой дефект или поломка – диск легко отремонтировать.

Очень красивые, разных цветов и дизайна, предназначенные для хорошей дороги. Прекрасно держат скорость, но требуют аккуратного вождения – это диски из легкосплавных металлов. В народе их называют титановые или литые. Их изготавливают из сплавов алюминия или магния.

Эти диски немного легче штампованных. Но если вам попался вариант очень легких и недорогих дисков, лучше отказаться. Они, скорее всего, некачественные и очень опасны. Минус этих дисков в том, что при езде на плохих дорогах появляются микротрещины. Они ведут к поломке диска, которую редко удается исправить.

Прочные, надежные, выдерживают скорость и езду по плохим дорогам. Имеют разнообразный дизайн и очень красивые – это кованные диски. Изготавливают их из цельных листов металла способом горячей штамповки. Они очень легкие и не подвержены коррозии, единственный минус – это очень высокая стоимость.

3. Цифры и буквы на диске и разболтовка дисков

Подходящую модель обуви мы выбираем по размеру. С дисками нужно поступать также

Очень важно, чтобы размер диска соответствовал техническим характеристикам вашего авто. Один из параметров дисков  —  разболтовка

Производитель автомобиля  определяет значение разболтовки Логана колесных дисков только для своих или стандартных колесных дисков, а у не родных этот параметр отличается на  доли миллиметров.   На диске есть цифры и буквы – это основные параметры.

1.  Диаметр обода диска – обозначается буквой D, основные размеры – от 12-22 дюймов.
2. Сверловка – обозначается NxPCD, где N – это количество отверстий, куда вкручиваются гайки (от 4 до 6), PCD – это диаметр расположения этих отверстий относительно центра колеса.
3. Диаметр центрального отверстия в диске – обозначается (DIA) – это основное отверстие в центре диска (от 54,1 до 131,1).
4. Вылет диска – обозначается ET – это вылет края диска относительно крепежа к ступице. Они бывают нулевые, отрицательные и положительные.

Теперь зная, что обозначают эти параметры, можно легко подобрать диск для вашего авто. Для этого можно воспользоваться инструкцией к вашей машине, посмотрев маркировку колесных дисков.

Или ввести в поисковой системе в интернете запрос «таблица размеров колесных дисков по марке авто». Узнав размер, вы легко разберетесь, какой диск в пору вашей машине.

С каким усилием затягивать ступичную гайку на своём автомобиле?

Для каждого авто установлены нормы момента, так как сила затяжки для контргайки зависит от следующих факторов: — Размеров подшипника; — Регламентированного осевого зазора; — Диаметра и шага резьбы; Далее представлены показатели усилий, для того чтобы правильно затягивать гайку. База будет постепенно пополняться.

Моменты затяжки переднего ступичного подшипника на ВАЗ (ЛАДА)

Авторизация

№ п/п
Модель автомобиля
Усилие, Н•м
Диаметр/размер резьбы гайки ступицы
Б
В
Г
1
ВАЗ 2101 — 2107, ОКА
19,6 – 19,9
М18х1,5
2
НИВА ВАЗ 21213 и 21214
19,6 – 19,9
3
Калина, Гранта, Приора,Ларгус, Веста
22,6–24,7
М20х1,5
4
ВАЗ 2108, ВАЗ 2109 — 2110, 2111 — 2115
22,6–24,7

А
Б
В
Г

1
Фокус 1
45 (далее затягивать ещё на 90 градусов)
M18х1,5

2
Фокус 2

3
Фокус 3

4
Мондео
35 (потом затягивать ещё на 90 градусов)

5
Фьюжн
35 (потом затягивать ещё на 90 градусов)

6
Транзит
53
M20х1,5

Моменты затяжки переднего ступичного подшипника на Шевроле (Chevrolet)

А	Б	В	Г
1	НИВА	19,1 – 19,5	М18х1,5
2	Ланос	18,4 — 20,4 (потом ослабляется и подтягивается 15,3 – 18,4)	М20х1,5
3	Авео
4	Лачетти	25,4–30,0

Стоимость и бренд

Цена ступичного элемента регулярно изменяется. Оригинальный элемент автомобиля заменяют на SNR или NTN. Стоимость ниже, а качество одинаковое:

1. KOYO и MAPCO. Аналоги высокого качества.
2. Starline и CX. Недорогой вариант, но обладает качеством, достойным оригинала.
3. Febest, ASVA, Optimal. Подшипники этого бренда не рекомендуется устанавливать на Рено.
4. Ruville, FAG, Iljin, SKF, Meyle, Moog. Варианты деталей от этих производителей хоть и достойного качества, но приобретать их невыгодно.

Размеры оригинальных запчастей не изменяются с годами:

• внутренний – 37 мм;
• внешний – 72 мм;
• высота – 37 мм.

MrPodshipnik

Замена подшипников, ремонт

Введите маркировку или размер (например: 8*22*7) изделия и страну продажи

• Марки авто
• Узлы авто
• Мото
• Вело
• Оборудование
• Инструмент
• Техника

Новые инструкции

• Как самостоятельно сделать ремонт и заменить подшипник на колонке руля в велосипеде марки ZOOM 09.10.2019
• Как самостоятельно, в бытовых условиях, заменить подшипник в электрическом двигателе кухонного комбайна фирмы Philips 05.10.2019
• Производим ремонт в отопительном циркуляционном насосе марки DAB и меняем подшипник самостоятельно 04.10.2019
• Как самостоятельно сделать ремонт рыболовной катушки Shimano и заменить неисправный подшипник 03.10.2019
• Делаем замену подшипника и ремонтируем бетономешалку марки СБР_ 132_А самостоятельно 02.10.2019

Инструкция замены подшипника задней ступицы Renault Daster 4х4 своими руками

В общей сложности, чтобы заменить деталь на Рено Дастер — необходимо до двух часов. Но если вы не такой уж специалист на это уйдет немного больше времени.

Благодаря этой инструкции вы сэкономите деньги, так как, сможете заменить подшипник задней ступицы Дастера — своими руками.

• Что значит индексация 4х4?
• Менять или не менять подшипник на Рено Дастер? Диагностика авто
• Выбор правильного подшипника для Renault Duster
• Подготовка к ремонту и замене подшипника
• Как снять кулак ступичного подшипника Renault Duster
• Советы мастера-практика
• Видео: как неправильно меняют подшипник задней ступицы на Рено Дастер
• Фото по теме

Что значит индексация 4х4?

Индексация 4х4 означает, что все четыре колеса ведущие. Самая главная особенность, что у подвески много рычагов и она независимая. Заднее колесо, при помощи кулака соединено с подвеской при помощи сайлент-блоков.

Автомобиль предназначен для эксплуатации в трудных условиях бездорожья. Поэтому подшипник задней ступицы приходит в негодность в первую очередь.

Это не потому, что наши дороги плохие. Имея такой автомобиль, водители могут себе позволить, не боясь застрять ездить по пересеченной местности.

Нагрузка при этом на деталь повышенная и приходиться менять деталь раньше.

Производителем подвески предусмотрен подшипник закрытым типом. При помощи гайки, которая затягивает ступицу, изделие можно регулировать.

Хотя это машина импортная, заменить подшипник можно и самому, прочитав эту статью. В этом нет ничего сложного.

А я вам помогу, только нужно следовать инструкции.

Менять или не менять подшипник на Рено Дастер? Диагностика авто

Для определения замены подшипника задней ступицы Renault Daster, необходимо воспользоваться старым «дедовским» способом.

Садитесь за руль своего автомобиля, разгоняетесь до скорости 40км/ч, перед этим открываете все окна. Внимательно прислушиваетесь к звукам за салоном.

Если вы услышите скрежещущий звук, или свист, вой сзади – это первый признак выхода из строя подшипника.

Далее набирайте скорость. При увеличении скорости звук периодически пропадает и потом опять появляется с нарастающей силой – точно нужно менять деталь

Еще одним подтверждающим фактором выхода из строя изделия, является увеличивающаяся при наборе скорости вибрация в салоне автомобиля.

Для того, чтобы окончательно убедиться в замене подшипника, нужно поставить на домкрат авто и прокрутить руками колесо. Появление того же скрежещущего звука при вращении колеса подтвердить вам диагностику.

Пошатайте колесо в разные стороны по оси вращения. Люфт есть – это последнее в чем вы убедитесь по необходимости замены детали.

Выбор правильного подшипника для Renault Duster

При выборе подшипника для задней ступицы автомобиля с полным приводом Рено Дастер, подходите к этому со всей ответственность.

От правильного выбора зависит продолжительность эксплуатации детали и всего авто.

Нужно точно знать какая маркировка детали. Для этого есть каталог на автомобиль.

Не последнее значение имеет выбор завода-производителя.
