Замена шаровых опор на рено логан со снятием без снятия рычага

Устройство двигателя 1.4 л.

Силовой агрегат Логана бензиновый, четырехтактный, четырехцилиндровый, рядный, восьмиклапанный, с верхним расположением распределительного вала. Порядок работы цилиндров: 1–3–4–2, отсчет — от маховика. Система питания — распределенный впрыск топлива MPI (нормы токсичности Евро-2).

Двигатель Рено 1.4 с коробкой передач и сцеплением образуют силовой агрегат — единый блок, закрепленный в моторном отсеке на трех эластичных резинометаллических опорах. Правая опора крепится к кронштейну на верхней крышке ремня привода газораспределительного механизма, а левая и задняя — к картеру коробки передач.

Блок цилиндров двигателя отлит из чугуна, цилиндры расточены непосредственно в блоке. Номинальный диаметр цилиндра — 79,5 мм. В нижней части блока цилиндров расположены пять опор коренных подшипников коленчатого вала со съемными крышками, которые крепятся к блоку специальными болтами. Отверстия в блоке цилиндров под подшипники обрабатываются при установленных крышках, поэтому крышки не взаимозаменяемы и для отличия промаркированы на наружной поверхности (счет крышек ведется со стороны маховика). На торцевых поверхностях средней опоры выполнены гнезда для упорных полуколец, препятствующих осевому перемещению коленчатого вала.

Вкладыши коренных и шатунных подшипников коленчатого вала стальные, тонкостенные с антифрикционным покрытием, нанесенным на рабочие поверхности. Коленчатый вал с пятью коренными и четырьмя шатунными шейками. Вал снабжен четырьмя противовесами, отлитыми заодно с ним. Для подачи масла от коренных шеек к шатунным служат каналы, выходные отверстия которых закрыты заглушками. На переднем конце (носке) коленчатого вала установлены: звездочка привода масляного насоса, зубчатый шкив привода газораспределительного механизма (ГРМ) и шкив привода вспомогательных агрегатов. В отверстии зубчатого шкива имеется выступ, который входит в проточку на носке коленчатого вала и фиксирует шкив от проворачивания. Аналогично фиксируется на вале и шкив привода вспомогательных агрегатов.

Головка блока цилиндров двигателя Logan 1.4

Головка блока Рено 1.4 литра — из алюминиевого сплава, общая для всех четырех цилиндров. Она центрируется на блоке двумя втулками и крепится десятью винтами. Между блоком и головкой устанавливается безусадочная металлическая прокладка. В верхней части головки блока цилиндров расположены пять опор (подшипников) распределительного вала. Опоры выполнены неразъемными, а распределительный вал вставляется в них со стороны привода ГРМ. Распределительный вал приводится во вращение зубчатым ремнем от коленчатого вала.

В крайней опорной шейке распределительного вала (со стороны маховика) выполнена проточка, в которую входит упорный фланец, препятствующий осевому перемещению вала. Упорный фланец крепится к головке блока цилиндров двумя винтами. Сверху к опорам распределительного вала пятью болтами прикреплена ось коромысел клапанов. Коромысла удерживаются от смещения вдоль оси двумя скобами, которые крепятся болтами крепления оси коромысел. В коромысла ввернуты винты, служащие для регулировки тепловых зазоров в приводе клапанов 5 .

Регулировочные винты стопорятся от отворачивания контргайками. Седла и направляющие втулки клапанов запрессованы в головку блока цилиндров. Сверху на направляющие втулки клапанов надеты маслоотражательные колпачки. Клапаны стальные, расположены в два ряда, наклонно к плоскости, проходящей через оси цилиндров. Спереди (по ходу автомобиля) расположен ряд выпускных клапанов, а сзади — ряд впускных. Тарелка впускного клапана больше, чем выпускного.

Клапан открывается коромыслом, один конец которого опирается на кулачок распределительного вала, а другой, через регулировочный винт, на торец стержня клапана. Закрывается клапан под действием пружины. Нижним концом она опирается на шайбу, а верхним — на тарелку, которая удерживается двумя сухарями. Сложенные сухари снаружи имеют форму усеченного конуса, а изнутри снабжены упорными буртиками, входящими в проточку на стержне клапана

Заключительные моменты

Ввиду простоты конструкции большинства узлов в Рено Логан, владельцам предоставлена возможность самостоятельной замены пришедших в негодность элементов систем. Как видно, процесс по замене сальников полуосей не характеризуется особыми трудозатратами и под силу любому «Логановоду». Такой подход неизбежно приводит к экономии средств.

При работе принимаем эффективные меры по сохранению целостности пыльников внутренних шарниров. Новые запчасти подбираем с учетом их артикулов.

Не следует пренебрегать возможностью заменить масло в коробке Рено Логан, что только позволит продлить «жизнь» данному сложному агрегату.

Ветошь используем в достаточном количестве для обеспечения тщательной очистки требующих этой манипуляции поверхностей. Это избавит трансмиссионный агрегат от проникновения в картер посторонних частиц.

Симптомы неисправности подрамника

Ремонт вышедшего из строя устройства должен производиться в сжатые сроки и с применением оригинальных запчастей. Главное — своевременно диагностировать неисправность подрамника — основы подвески спереди. К устройству крепится ряд дополнительных узлов — резиновая подушка системы выхлопа, рычаг подвески, стабилизатор поперечной устойчивости и задняя часть двигателя (фото подрамника приведено ниже).

Износ легко распознать по следующим признакам:

  • Стуки при езде по неровной дороге.
  • Появление люфта в местах фиксации главных агрегатов.
  • Отклонение параметров развал-схождения Рено Логан.

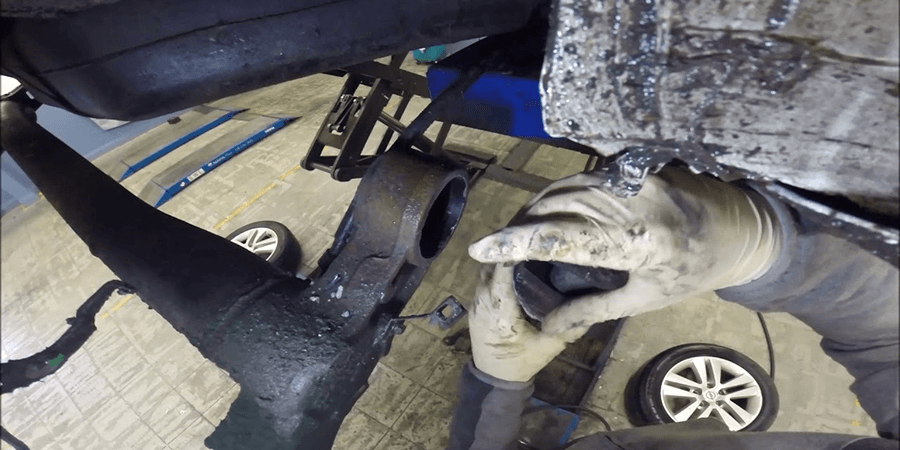

Рено замена сайлентблоков задней балки

Замену проводил сам, на эстакаде. Смотрю, почти все ставят сайлентблоки фирмы Lemforder: 3128501. Но у нас цена на них выросла и больше 3000 за пару. Я выбрал фирму Febi: 27539.

На коробке «Made in germany», и на самой детали

Замену проводил один под чутким «руководством» видеозаписи многоуважаемых ребят:

вот только я амортизаторы не откручивал, пружины не снимал. Домкратим колесо, подкладываем страхующий упор под машину.

расслабляем болт сайлентблока, затем откручиваем кронштейн крепления балки. Под балку подкладываем тоже упор. Домкрат из под машины не убираем, им удобно регулировать открученную балку. Поднимаем немного машину и выпрессовываем сайлентблок. Я выбивал ударной отверткой. Вышел вообще без проблем.

Запрессовывал такой же приспособой, как и ребята канала «Ремонт рено». Единственное, в чем хочу им возразить — это расположение сайлентблока в балке. Парни советуют расположить так (усики сайлентблока рекомендуют расположить по красной линии)

Я сделал, как они и советуют, доверяю я им!)) однако, считаю, что правильно так (как и есть на фото):

Так родные и стояли. Я сначала думал, что у меня их провернуло, но после того как все сделал и выехал с эстакады, понял, что родные стояли правильно, а ребята немного заблуждаются.

Да, перед процедурой, не забыть вытащить штангу регулятора тормозных усилий из балки (если авто без АБС), но это на видео есть.

Результатом проделанной работы доволен. Задняя подвеска перестала «б’ухать» (ударение на У) и стучать при проезде кочек и ям. Впереди замена пыльников рулевой рейки и поездка на развал-схождение.

Посмотрите интересное видео по этой теме

Диагностика опор: ремонтировать или менять?

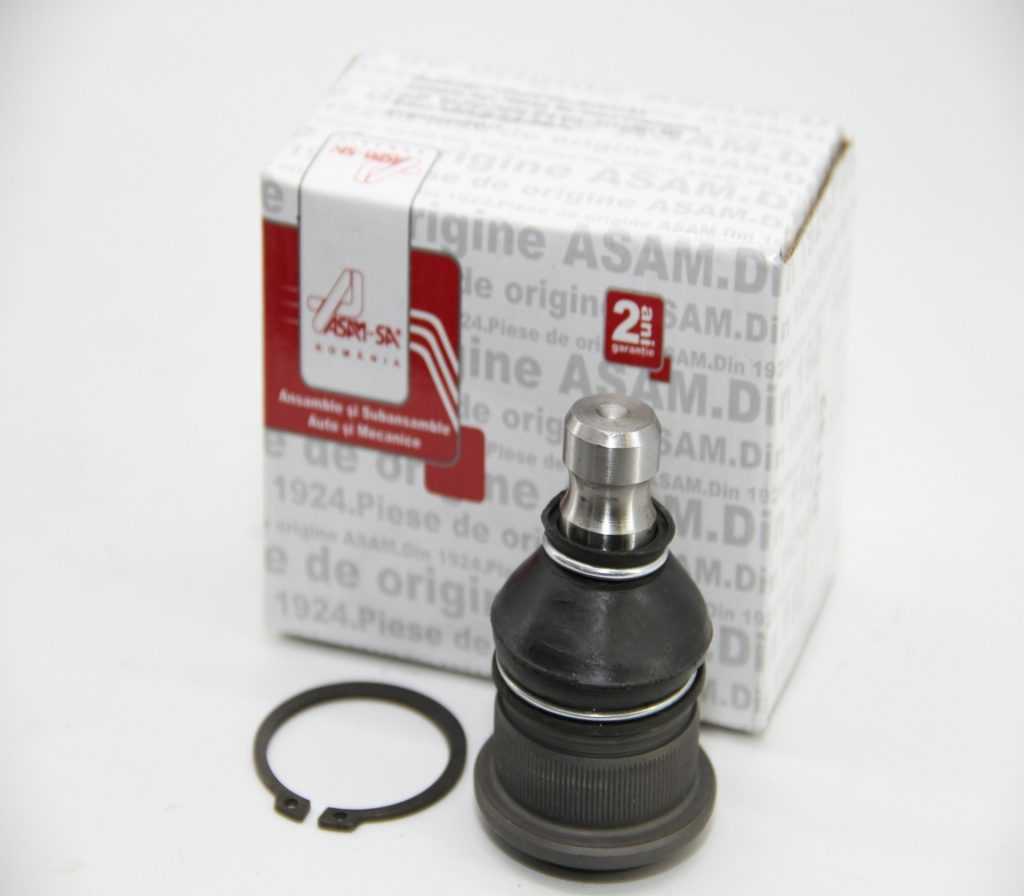

Точно сказать, сколько ходят шаровые опоры на Логане, не сможет никто. Основными признаками неисправной шаровой опоры у Renault Logan являются стук и скрип. Если при повороте руля слышны нехарактерные звуки, стоит проверить подвеску. Стук на неровностях также сигнализирует о поломке. Но если подвеска «гремит» на плохой дороге, то не спешите покупать новую шаровую. Обязательно проведите проверку стоек стабилизатора, которые выходят из строя чаще, а стучат не меньше.

Для более точного «диагноза» необходимо проверить отсутствие люфта в шаровой опоре. Это делают на подъёмнике или просто сняв переднее колесо. Далее нужно поместить монтировку между поворотным кулаком и рычагом ходовой части и попытаться разжать их. В исправной подвеске у вас не получится этого сделать. Если есть свободный ход, то ресурс детали исчерпан и замена обязательна.

Верный признак скорого ремонта — это порванный защитный пыльник шаровой опоры. Если внутрь корпуса попала грязь или вода, то деталь не прослужит более чем 2–3 тысячи километров.

Пыльник как отдельная деталь не продаётся

Устройство передней подвески Рено

Они своими верхними кронштейнами соединены со стойками, а снизу удерживаются поперечными рычагами. Сами рычаги выполнены в виде металлических конструкций треугольной формы. С поворотной цапфой они соединены с помощью пальца шаровой опоры, а передними и задними кронштейнами через сайлентблоки крепятся к подрамнику. Для обеспечения поперечной устойчивости служит стабилизатор, который своими тягами опирается на рассматриваемые здесь компоненты подвески.

Переднее шасси французского седана «Логан» построено по типу «МакФерсон». То есть передняя подвеска «Рено-Логана» является независимой. Такая схема отличается простым устройством, дешевой себестоимостью и при этом обеспечивает неплохую плавность хода. К основным конструктивным элементам данной системы относят:

  • Подрамник.
  • Рычаги. Также включают в себя резинометаллические втулки (сайлентблоки).
  • Амортизационную стойку (по одной с каждой стороны).
  • Штангу поперечного стабилизатора.

Подшипники ступичные ставятся на моделях с ABS, имеют множество важных отличий от подшипников с моделями без ABS, и не могут заменять друг друга. Гайки у таких подшипников абсолютно одинаковы. Что же касается колесных подшипников, то они могут с течением времени подвергаться износу, что также ухудшает их управляемость.

Замена левой опоры

Головкой «на 16» отворачиваем два болта крепления кронштейна опоры к коробке передач

Третий болт крепления кронштейна опоры к коробке передач расположен под полкой аккумуляторной батареи.

Отворачиваем его головкой «на 16» с карданным шарниром через отверстие в полке аккумуляторной батареи.

Под полкой аккумуляторной батареи головкой «на 16» с длинным удлинителем отворачиваем передний болт верхнего крепления кронштейна опоры к лонжерону.

Головкой «на 16» отворачиваем задний болт верхнего крепления кронштейна опоры к лонжерону, расположенный за полкой аккумуляторной батареи.

Под полкой аккумуляторной батареи головкой «на 16» с длинным удлинителем отворачиваем на 2–3 оборота два болта нижнего крепления кронштейна опоры к лонжерону.

Снимаем левую опору силового агрегата в сборе.

При необходимости…

…головкой «на 16» отворачиваем гайку крепления опоры к кронштейну…

…и снимаем опору с кронштейна.

Вынимаем резиновую вставку из опоры.

Отвернув головкой «на 18» две гайки…

…снимаем подушку опоры.

Детали левой опоры силового агрегата

Устанавливаем левую опору силового агрегата в обратной последовательности.

Замена амортизатора без стяжек

Если нет стяжек, можно попробовать заменить амортизатор без использования приспособлений, но сразу следует отметить, что этот способ достаточно рискованный, хотя при должной аккуратности и внимательности все должно получиться. Здесь порядок разборки следующий:

  • открываем капот, отворачиваем гайку крепления чашки над опорным подшипником;
  • снимаем колесо, снизу поддомкрачиваем вверх поворотный кулак, необходимо, чтобы пружина сжалась, амортизаторный шток сверху поднялся вместе с гайкой, крепящей опорный подшипник;
  • отвернув сверху крепеж, раскручиваем болты с гайками, крепящие поворотный кулак к стойке амортизатора, опускаем домкрат, выбиваем болты – сначала верхний, он выйдет свободно, при выбивании нижнего болта стойка амортизатора под оставшимся напряжением пружины немного отпрыгнет вниз. Но сильно пружина не выстрелит, так как она почти свободна и достаточно легко вращается руками;
  • теперь осталось снять амортизатор, дернув его вниз. Пружина и опорный подшипник сразу же сойдут, так как гайка их не соединяет со стойкой, она уже откручена.

Разобрать амортизаторную стойку без стяжек не слишком сложно, труднее установить амортизатор на место, стянув пружину с помощью домкрата. Но тот мастер, который так сумел разобрать амортизатор, на месте может сориентироваться, как установить все детали на место. Самое главное – сжать пружину так, чтобы болты попали в отверстия поворотного кулака. Возможно, придется отсоединить от поворотной цапфы рулевую тягу и шаровую опору, чтобы кулак мог опуститься еще ниже.

Подытожим проделанное

Итак, замена опорного подшипника завершена. Нам удалось подробно разобраться в тонкостях «операции» по замене подшипника в Renault Logan. Рекомендуем ее выполнять с привлечением адекватного помощника.

Соблюдайте осторожность при манипуляциях с упругими компонентами ходовой Renault Logan. Это поможет избежать травм!. Пользуйтесь только качественными инструментами и приспособлениями

Изношенные элементы заменяйте только на фирменные продукты. И помните, что замена опорного подшипника осуществляется в строгом порядке, согласно инструкции

Пользуйтесь только качественными инструментами и приспособлениями. Изношенные элементы заменяйте только на фирменные продукты. И помните, что замена опорного подшипника осуществляется в строгом порядке, согласно инструкции.

Применяйте этот материал в качестве руководства к действию и не забывайте об информативном видео материале по данной тематике.

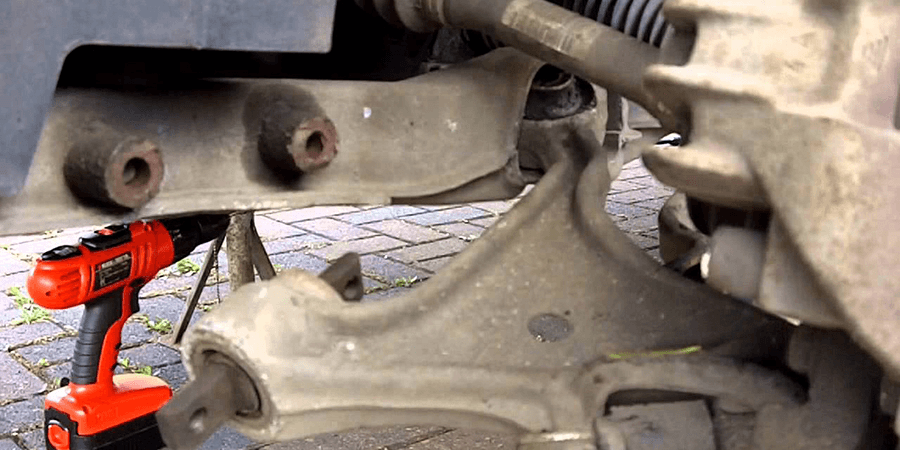

Подробная инструкция по замене сайлентблока переднего рычага

Если не выполнить своевременный ремонт, то автомобиль может выйти из строя в самый неподходящий для этого момент. Например, во время движения по магистрали. Чтобы избежать этого, необходимо провести качественный и своевременный ремонт. Замена передних сайлентблоков Renault Logan вполне по силам обычному автовладельцу. Все, что нужно – это выполнить ряд инструкций, которые мы описали ниже:

  1. Снимите нужное колесо, предварительно подняв автомобиль на домкрате и скрутив болты.
  2. Проведите эту операцию и для колеса, находящего в паре передней части подвески.
  3. Очистите грязь, пыль и налет. Используйте смазку (подойдет вещество для смазывания механизмов WD-40), чтобы смягчить движения элементов узла.
  4. Снимайте рычаг со стоек амортизаторов.

Следом за этим нужно проверить опоры шарового типа на исправность. В случае если в наличии видимые механические повреждения, сколы и пр. неисправности, выполните замену. В этой статье не будет останавливаться на этом этапе и примем за гипотезу, что шаровая опора в норме. Мы уже говорили, что передние рычаги состоят из 4 сайлентблоков (по 2 в каждом из рычагов). Фактически сайлентблок – это пара втулок с муфтой внутри, поэтому могут быть выявлены две особенности узла:

  1. внутренняя втулка из металла зажимается подрамником;
  2. внешняя пластиковая втулка углубилась в металл.

В связи с этим, не трогайте рычаг, не убедившись в том, что «Логан» устойчиво стоит на твердой поверхности. Чтобы выполнить опрессовку, нужно избегать излишнего давления на втулку, чтобы не повредить шайбы и опоры паза. Следующий этап – это съем старых сайлентблоков. Выполняется это следующий образом:

  • Зафиксируйте рычаг на месте, возьмите дрель. С ее помощью высверлите поверхность вокруг отверстия. Если нет дрели – не беда. Воспользуйтесь лобзиком, потребуется чуть больше усилий, но результат будет тот же.
  • Зафиксируйте снятый рычаг в тисках. Ножовкой уберите внешнюю часть втулки. Будьте бдительны, чтобы не зацепить металл на поверхности рычага. Повредив его, вы дадите основу для воздействия на металл коррозии.
  • Возьмите два ключа: шведский и газовый, съемник и 4 нужные оправки.
  • Подготовьте заранее смазку и ветошь для уборки лишней части масла.
  • Установите в рычаг детали в следующей последовательности: шайба, гайка, оправка, шайба и финальная гайка.
  • Важным условием, соблюдение которого крайне необходимо, является свободное перемещение втулки по рычагу.

Если вы не хотите в будущем проблем с подвеской, используйте фиксацию ее с давлением на нее не более 120Н*м. Данная работа имеет один нюанс – многие дешевые сайлентблоки и другие элементы этого узла подвески не рассчитаны на подобные нагрузки, поэтому в момент фиксации происходит разломы и трещины. Ввиду этого фактора, многие автовладельцы прибегают к помощи автосервиса. Как проверить сайлентблока передних рычагов «Рено-Логан», читайте в предыдущих пунктах статьи.

Навигация по сайту

Как заменить правый привод Рено Логан? При неисправности привода с правой стороны замена производится следующим образом: Выполняйте операции с первой по девятую, описанные в прошлом разделе.

Сдвигайте кожух внутреннего шарнира здесь пригодится ваша правая рука, усилия которой будет достаточно. Как только кожух сойдет с хвостовика шлицевого типа, демонтируйте правый привод колес спереди.

Как поменять привод на Рено с левой стороны

После выполнения ремонтных работ или замены устройства возвращайте все элементы по обратному алгоритму. С какой стороны снимать?

Стараясь разобраться, правый или левый привод колеса Рено снимать, достаточно вспомнить, какие действия придётся выполнить. Сальник отыскать несложно, но тратить время впустую не стоит — зачем разбирать полностью ходовую, когда можно быстро добраться до детали. Если проводится замена сальника у Рено Логан, снимается нужный привод.

Деталь установлена с двух сторон, поэтому водителю следует заранее узнать, с какой работать. В принципе, стоимость привода невелика, и многие автомобилисты предпочитают парный ремонт.

  • головка на тринадцать, шестнадцать, семнадцать, тридцать
  • вороток
  • удлинитель
  • проникающая смазка
  • ключ для колесных болтов
  • домкрат
  • молоток
  • щетка

Немного о надежности

Исходя из опыта многих владельцев, можно составить список, касающийся ресурса тех или иных деталей ходовой части Рено Логан.

  • Сайлентблоки поперечных рычагов вполне способны отходить без ремонта 50 тысяч километров пробега.
  • Втулки стабилизатора имеют ресурс около 25 – 30 тысяч километров пробега.
  • Стойки стабилизатора ходят примерно 30 тысяч километров пробега.
  • Шаровые опоры являются весьма надежными деталями, которые способны отходить около 80000 километров. В случае замены, лучше покупать оригинал.
  • начинают постукивать уже через 50000 километров.
  • Как правило, передние амортизаторы в сборе с верхними опорами необходимо менять через 100000 км.
  • Пружины имеют свойство ржаветь и обламываться. Довольно часто владельцы замечают обломанный виток пружины, будучи на подъемнике.
  • Поперечные рычаги имеют огромных ресурс, который может нарушить только коррозия.

Эти данные, являются усредненными значениями, которые вывели для себя многие владельцы Рено Логан. Мы советуем приобретать запчасти оригинального производителя, а вот какие лучше выбирать вам.

Что касается , ШРУСов и приводов, ресурс этих элементов в сборе на некоторых машинах переваливает за 100 тысяч км.

Каталожные номера и цены амортизаторов Рено

Установите его на надежной опоре, после чего снимите колесо. Теперь перед вами во всей красе передний амортизатор на “Рено-Логан”, осталось его демонтировать и установить вместо него новый.

Снятие передней стойки После того как получите доступ к передней стойке, необходимо ее снять. После проведения ремонта придется делать настройку развала колес.

В отличие от отечественных автомобилей, схождение на “Логане” при установке новых стоек не нарушается. Последовательность действий по демонтажу стойки: Выкрутите гайки, которые находятся на болтах крепления стойки к поворотному кулаку.

Как правильно собрать передние стойки Рено Логан

Извлеките оба болта, используя тонкую выколотку и молоток. Для извлечения нижнего болта придется частично снять суппорт.

Снизу ослабьте его крепление, а сверху полностью выкрутите. После этого аккуратно поверните вниз суппорт. Извлеките из посадочного места амортизационную стойку в сборе с подшипником и пружиной.

Если вы приобретаете переднюю стойку на “Рено-Логан” в сборе, то дальше просто устанавливаете ее на место старой. Это делается для того, чтобы после проведения всех работ, было идеально провести операцию по развал-схождению.

Инструмент и оборудование для замены Для того, чтобы провести замену передних стоек на Рено Логан потребуются следующие запчасти: Отбойники — обеспечивает выполнение амортизационных свойств стойки. Самоконтрящиеся гайки — для крепления новой стойки к рычагу.

Снятие передней амортизаторной стойки Рено Логан и её разборка

Новые пружины для амортизатора — их замену следует проводить лишь в тех случаях, когда старые элементы сломаны или уже не отвечают техническим требованиям просели. Такой комплект следует приобретать только тогда, когда всем элементам требуется замена. Также для проведения таких работ потребуются следующие инструменты: Набор накидных и рожковых ключей. Смазка WD или жидкий ключ.

Замена передних стоек Рено Логан: видео-инструкция

Имея такой небольшой набор инструментов, можно без труда заменить стойки. Осталось лишь снять стойку по очереди справа и слева.

Вначале снимаем ее из посадочного места. Для снятия заводских пружин в Рено Логан нужны будут стяжки. Их устанавливаем в противоположной позиции. Удаление пружины производится до тех пор, пока корпус перестанет вращаться. Ослабим штоковую гайку ключом на Посмотрите новые элементы и установите нужные детали на них.

    Метки: передние, поло, седан, стойки, фольксваген

« Предыдущая запись

Следующая запись »

Устройство приводов колес Логан

На автомобиле Renault Logan установлено два приводных вала – правый и левый, на концах каждого из них имеются наружные и внутренние ШРУСы (еще их называют «гранатами»). Наружные шарниры имеют одинаковую конструкцию, внутренние шарниры различаются:

  • левый трехшиповик находится непосредственно в картере коробки передач;
  • шарики правого внутреннего ШРУСа расположены в корпусе (обойме).

Правый приводной вал существенно длиннее левого, на нем имеется резинометаллический демпфер, который предназначен для гашения резонансных колебаний во время движения автомобиля. Между валами и шарнирами равных угловых скоростей устанавливаются пыльники, они предотвращают попадание грязи, пыли и влаги в шарнирные соединения, для герметичности на каждой стороне пыльника крепятся хомуты.

Замена левой опоры двигателя Рено Логан

Снимаем аккумуляторную батарею (см. «Снятие аккумуляторной батареи»). Снимаем защиту силового агрегата (см. «Снятие защиты силового агрегата»).Подставляем домкрат под коробку передач, как описано выше при снятии правой опоры.

Головкой «на 16» отворачиваем два болта крепления кронштейна опоры к коробке передач

Третий болт крепления кронштейна опоры к коробке передач расположен под полкой аккумуляторной батареи.

Отворачиваем его головкой «на 16» с карданным шарниром через отверстие в полке аккумуляторной батареи.

Головкой «на 16» отворачиваем задний болт верхнего крепления кронштейна опоры к лонжерону, расположенный за полкой аккумуляторной батареи.

Под полкой аккумуляторной батареи головкой «на 16» с длинным удлинителем отворачиваем на 2–3 оборота два болта нижнего крепления кронштейна опоры к лонжерону.

Расположение отверстий крепления кронштейна опоры к лонжерону (показано на снятой опоре):1 — отверстия верхнего крепления;2 — отверстия нижнего крепления

Снимаем левую опору силового агрегата в сборе.

При необходимости…

…головкой «на 16» отворачиваем гайку крепления опоры к кронштейну…

…и снимаем опору с кронштейна.

Отвернув головкой «на 18» две гайки…

…снимаем подушку опоры.

Детали левой опоры силового агрегата

Устанавливаем левую опору силового агрегата в обратной последовательности.

Первоисточник контента — WiKi сайта журнала «За Рулём»

Головкой «на 16» отворачиваем два болта крепления кронштейна опоры к коробке передач

Третий болт крепления кронштейна опоры к коробке передач расположен под полкой аккумуляторной батареи.

Отворачиваем его головкой «на 16» с карданным шарниром через отверстие в полке аккумуляторной батареи.

Под полкой аккумуляторной батареи головкой «на 16» с длинным удлинителем отворачиваем передний болт верхнего крепления кронштейна опоры к лонжерону.

Головкой «на 16» отворачиваем задний болт верхнего крепления кронштейна опоры к лонжерону, расположенный за полкой аккумуляторной батареи.

Под полкой аккумуляторной батареи головкой «на 16» с длинным удлинителем отворачиваем на 2–3 оборота два болта нижнего крепления кронштейна опоры к лонжерону.

Расположение отверстий крепления кронштейна опоры к лонжерону (показано на снятой опоре):1 — отверстия верхнего крепления;2 — отверстия нижнего крепления

Снимаем левую опору силового агрегата в сборе.

При необходимости…

…головкой «на 16» отворачиваем гайку крепления опоры к кронштейну…

…и снимаем опору с кронштейна.

Отвернув головкой «на 18» две гайки…

…снимаем подушку опоры.

Детали левой опоры силового агрегата

Устанавливаем левую опору силового агрегата в обратной последовательности.

Как распознать необходимость замены рычага Логан?

Для ремонта потребуется обзавестись таким набором инструментов:

  • торцовым ключом, размер которого «30»;
  • накидными ключами размерностью «16» и «18» (по 2 шт. каждого типоразмера);
  • молотком, монтировкой и отверткой с плоским профилем;
  • съемником.
    1. Вывешиваем одну из сторон автомобиля, подставив под колеса задней оси упоры против скатывания, а под кузов страховочную подпорку. Активируем ручной тормоз.
    2. Снимаем колесо с Renault Logan (его крепеж должен быть заранее ослаблен).
    3. Откручиваем гайку, с помощью которой удерживается соединительная тяга. Извлекаем болт (сверху) и вынимаем эту тягу.
    4. Переходим к откручиванию болта, которым закреплен стабилизатор.
  1. Шаровой палец опоры фиксируется в поворотной цапфе с помощью болта, который стягивает «щеки» нижнего кронштейна. Откручиваем данный болт и вынимаем его из посадочного места.
  2. Для извлечения шаровой опоры из цапфы пользуемся съемником, а в его отсутствие монтировкой.
  3. Перемещаемся к демонтажу крепежа рычага к кронштейнам подрамника. Здесь откручиваем два болта и извлекаем их из втулок сайлентблоков.

На этом рычаг демонтирован. Теперь можно начинать установку нового изделия. Алгоритм ее выполнения обратен демонтажному процессу.

Во время затяжки соблюдаем регламентные моменты:

  • 105 Н*м – для крепежа рычага к подрамнику;
  • 62 Н*м – для болта и гайки фиксации шарового пальца в кулаке;
  • 21 Н*м – при установке соединительной тяги.

Завершив ремонтные действия с одной стороны авто Renault Logan, переходим к выполнению процесса со второй. Все действия выполняются аналогично. Замена передних рычагов завершена полностью.

Инструмент:

  • Гаечный ключ рожковый 13 мм
  • Гаечный ключ накидной прямой 16 мм (2 шт.)
  • Гаечный ключ накидной прямой 18 мм (2 шт.)
  • Вороток под торцевую насадку
  • Насадка на вороток 30 мм
  • Динамометрический ключ
  • Балонный ключ
  • Опорные стойки
  • Домкрат
  • Отвертка ударная
  • Молоток большой

1. Установив автомобиль на надежные опоры снимаем переднее колесо, как описано здесь.

2. Откручиваем гайку нижнего крепления соединительной тяги.

3. Выкручиваем болт верхнего крепления соединительной тяги.

4. Снимаем соединительную тягу.

5. Выкручиваем гайку болта крепления стабилизатора поперечной устойчивости. При этом сам болт необходимо вторым ключом удерживать от проворачивания. Извлекаем болт.

6. Отворачиваем гайку стяжного болта клеммового соединения поворотного кулака и шаровой опоры.

7. Вынимаем стяжной болт.

8. С помощью отвертки немного разжимаем клеммовое соединение.

9. Извлекаем палец шаровой опоры из поворотного кулака.

10. Отворачиваем гайку болта крепления переденго сайлентблока рычага к подрамнику. При этом вторым ключом придерживаем болт от проворачивания. Извлекаем болт.

11. Подобным образом извлекаем задний болт крепления сайлентблока рычага к подрамнику.

12. Снимаем рычаг передней подвески.

13. Осматриваем рычаг передней подвески. При наличии дефектов и повреждений, заменяем его.

14. Устанавливаем все снятые детали в обратном порядке.

Гайки болтов крепления сайлентблоков рычага к подрамнику — 105 Нм.

Болт крепления соединительной тяги — 21 Нм.

Гайка крепления соединительной тяги — 62 Нм.

Гайка стяжного болта клеммового соединения поворотного кулака и шаровой опоры — 62 Нм

15. Проверяем углы установки колес, при необходимости регулируем их.

В статье не хватает:

  • Фото инструмента
  • Фото деталей и расходников
  • Качественных фото ремонта

Для удерживания автомобиля Рено Логан от кренов на дороге служит поперечный стабилизатор, представленный металлической штангой, которая посредством собственных стоек опирается на другие элементы ходовой. Непосредственный контакт стабилизатора с подрамником происходит через втулки. Такое устройство подвески.

Эта, проверенная эксплуатацией и множеством тестов конструкция ходовой, зарекомендовала себя, как весьма надежная. В числе неоспоримых достоинств подвески присутствует сравнительно низкая стоимость ее деталей.

Как заменить правую опору двигателя на Рено Логан (Сандеро), Лада Ларгус своими руками

Замену боковых опор двигателя Лада Ларгус, Рено Сандеро или Логан удобно выполнять, установив авто на ровной бетонированной площадке. Чтобы облегчить доступ к правой опоре двигателя, необходимо отвести в сторону трубку продувки адсорбера и снять демпфер (понадобится ключ «на 10»). После этого при помощи головки «на 13» следует демонтировать растяжку между корпусом подушки и брызговиком.

Дальнейшие действия следует выполнять в следующем порядке:

1. Приподнимите правую сторону автомобиля домкратом.

2. Чтобы разгрузить опору двигателя, поставьте упор под сливную пробку масляного поддона. Чтобы не снимать картер, используйте подставку, которая сможет войти в соответствующее отверстие в защите картера. Опуская автомобиль, проследите за тем, чтобы двигатель поднялся относительно кузова на 3-5 мм.

3. Воспользовавшись коротким удлинителем и торцевой головкой «на 16», отверните 5 болтов, которыми опора крепится к силовому агрегату и кузову автомобиля.

4. Снимите правую подушку двигателя и осмотрите её на предмет износа и повреждений. Имейте в виду, что на необходимость замены этого узла указывают не только разрывы резинового демпфера или его отслоение от кронштейна, но и деформация, связанная с потерей упругости.

5. Прежде чем приступить к установке новой опоры, очистите площадку на правом брызговике (лонжероне) и крышке газораспределительного механизма. Дополнительно оценить износ старой подушки можно по зазору между новой опорой и крышкой ГРМ. Для этого приложите деталь к установочной площадке на лонжероне.

6. Установите и затяните от руки болты крепления опоры к кузову. Не забудьте смазать резьбу консистентной смазкой – как показывает практика, крепёж в этом месте подвергается усиленному воздействию коррозии.

7. Чтобы убрать зазор между опорой и крышкой газораспределительного механизма, необходимо выровнять двигатель относительно кузова. И вот здесь сыграет роль упор под картером (см. п. 2). Достаточно немного опустить автомобиль домкратом, и силовой агрегат займет правильное положение.

8. Установите 3 винта крепления подушки к двигателю и затяните их сначала от руки, а затем при помощи инструмента. Имейте в виду, что ответная часть резьбового соединения нарезана в детали, изготовленной из силумина. Чтобы не повредить резьбу, следует внимательно выбирать момент затяжки.

9. Затяните 2 болта крепления опоры к площадке брызговика.

10. Всё, что осталось сделать – это немного приподнять авто и убрать установленный под картером упор, после чего снять машину с домкрата. Теперь можно завести двигатель и оценить отсутствие вибрации.

В завершение хотелось бы дать совет не откладывать замену вышедшей из строя опоры «на завтра». Дело в том, что из-за просадки или повреждения демпфирующего элемента перекашивается двигатель, а значит, и коробка перемены передач. При этом изменяется угол наклона приводного вала – узел начинает работать в условиях, не предусмотренных производителем. В результате придётся менять ещё и детали преждевременно изношенного привода.

Ещё кое-что полезное для Вас:

Какие неисправности бывают

Чтобы понять, какие неисправности опорного подшипника бывают, и проверить их состояние, нужно открыть капот, с усилием опереться об упорную чашку лонжерона и несколько секунд покачать машину вверх-вниз. Если возникнет стук или люфт, подшипник подлежит замене.

Помимо этого, можно попросить помощника интенсивно повращать рулевым колесом и в это время проконтролировать ход подшипника. Если будет смещение стойки или замечен люфт, то замена неизбежна.

Также показателем неисправности механизма может стать положение штока стойки амортизатора. Если он в надлежащем состоянии, он не будет выступать за границу чашки. На Логане такой элемент, как опорный подшипник, не подлежит восстановлению, единственный выход – его замена.

Какой подшипник выбрать: оригинал и аналоги

Чтобы не ошибиться при выборе подшипников, рекомендуется отдать предпочтение качественным особенностям, которые предлагают разные производители.

В торговой сети представлен обширный ассортимент, имеются и комплект (опорный подшипник в сборе с шарикоподшипником) и запасные детали по отдельности. На Renault Logan специалисты рекомендуют приобретать только качественные изделия. Оригинальный заводской артикул опорного подшипника на Renault Logan:

  • Шарикоподшипника – 600102585.
  • Опоры переднего амортизатора – 6001547499.

Краткий обзор опорных подшипников для Logan:

  • Febi – пр-во Германия, арт. 010089. Качество, продолжительный срок службы. Нередко используются на Логан.
  • Kayaba – пр-во Япония, арт. MB01504. Все запасные части этого производителя, включая опорные подшипники, отличаются высоким качеством.
  • Metalcaucho – пр-во Испания, арт. 004180. Отзывов о нем практически нет, но на вид – надежный.
  • GSP 0510762 – пр-во Китай, качество оставляет желать лучшего. По отзывам автовладельцев, прослужит не более 10 тыс. км.

Сейчас читают: Двигатель Рено Логан — 1.4 или 1.6 и какой двигатель лучше 8 или 16 клапанный

Не меньшую роль при замене подшипника играет и опора амортизатора. Ее стоимость сопоставима с ценой опорного подшипника.
