Замена сайлентблоков передних рычагов renault logan

Как распознать необходимость замены рычага Логан?

Для ремонта потребуется обзавестись таким набором инструментов:

• торцовым ключом, размер которого «30»;
• накидными ключами размерностью «16» и «18» (по 2 шт. каждого типоразмера);
• молотком, монтировкой и отверткой с плоским профилем;
• съемником.

1. 1. Вывешиваем одну из сторон автомобиля, подставив под колеса задней оси упоры против скатывания, а под кузов страховочную подпорку. Активируем ручной тормоз.
   2. Снимаем колесо с Renault Logan (его крепеж должен быть заранее ослаблен).
   3. Откручиваем гайку, с помощью которой удерживается соединительная тяга. Извлекаем болт (сверху) и вынимаем эту тягу.
   4. Переходим к откручиванию болта, которым закреплен стабилизатор.

1. Шаровой палец опоры фиксируется в поворотной цапфе с помощью болта, который стягивает «щеки» нижнего кронштейна. Откручиваем данный болт и вынимаем его из посадочного места.
2. Для извлечения шаровой опоры из цапфы пользуемся съемником, а в его отсутствие монтировкой.
3. Перемещаемся к демонтажу крепежа рычага к кронштейнам подрамника. Здесь откручиваем два болта и извлекаем их из втулок сайлентблоков.

На этом рычаг демонтирован. Теперь можно начинать установку нового изделия. Алгоритм ее выполнения обратен демонтажному процессу.

Во время затяжки соблюдаем регламентные моменты:

• 105 Н*м – для крепежа рычага к подрамнику;
• 62 Н*м – для болта и гайки фиксации шарового пальца в кулаке;
• 21 Н*м – при установке соединительной тяги.

Завершив ремонтные действия с одной стороны авто Renault Logan, переходим к выполнению процесса со второй. Все действия выполняются аналогично. Замена передних рычагов завершена полностью.

Инструмент:

• Гаечный ключ рожковый 13 мм
• Гаечный ключ накидной прямой 16 мм (2 шт.)
• Гаечный ключ накидной прямой 18 мм (2 шт.)
• Вороток под торцевую насадку
• Насадка на вороток 30 мм
• Динамометрический ключ
• Балонный ключ
• Опорные стойки
• Домкрат
• Отвертка ударная
• Молоток большой

1. Установив автомобиль на надежные опоры снимаем переднее колесо, как описано здесь.

2. Откручиваем гайку нижнего крепления соединительной тяги.

3. Выкручиваем болт верхнего крепления соединительной тяги.

4. Снимаем соединительную тягу.

5. Выкручиваем гайку болта крепления стабилизатора поперечной устойчивости. При этом сам болт необходимо вторым ключом удерживать от проворачивания. Извлекаем болт.

6. Отворачиваем гайку стяжного болта клеммового соединения поворотного кулака и шаровой опоры.

7. Вынимаем стяжной болт.

8. С помощью отвертки немного разжимаем клеммовое соединение.

9. Извлекаем палец шаровой опоры из поворотного кулака.

10. Отворачиваем гайку болта крепления переденго сайлентблока рычага к подрамнику. При этом вторым ключом придерживаем болт от проворачивания. Извлекаем болт.

11. Подобным образом извлекаем задний болт крепления сайлентблока рычага к подрамнику.

12. Снимаем рычаг передней подвески.

13. Осматриваем рычаг передней подвески. При наличии дефектов и повреждений, заменяем его.

14. Устанавливаем все снятые детали в обратном порядке.

Гайки болтов крепления сайлентблоков рычага к подрамнику — 105 Нм.

Болт крепления соединительной тяги — 21 Нм.

Гайка крепления соединительной тяги — 62 Нм.

Гайка стяжного болта клеммового соединения поворотного кулака и шаровой опоры — 62 Нм

15. Проверяем углы установки колес, при необходимости регулируем их.

В статье не хватает:

• Фото инструмента
• Фото деталей и расходников
• Качественных фото ремонта

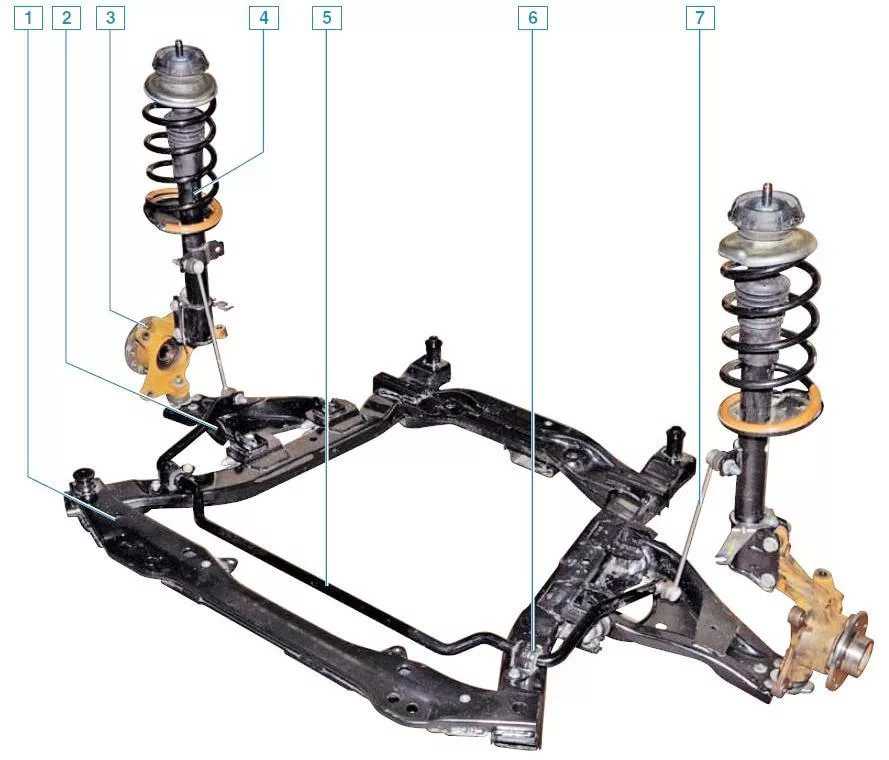

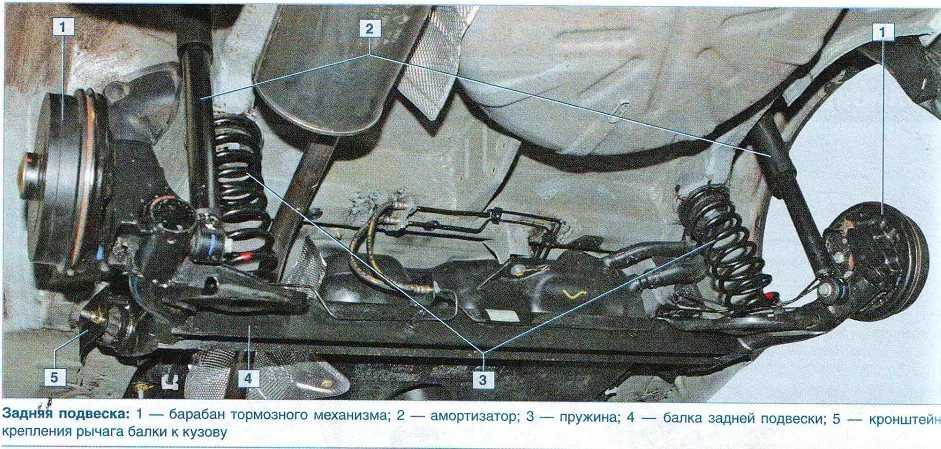

Для удерживания автомобиля Рено Логан от кренов на дороге служит поперечный стабилизатор, представленный металлической штангой, которая посредством собственных стоек опирается на другие элементы ходовой. Непосредственный контакт стабилизатора с подрамником происходит через втулки. Такое устройство подвески.

Эта, проверенная эксплуатацией и множеством тестов конструкция ходовой, зарекомендовала себя, как весьма надежная. В числе неоспоримых достоинств подвески присутствует сравнительно низкая стоимость ее деталей.

Снятие поворотного кулака.

Проделать это следует в определенной последовательности, чтобы потратить минимум времени:

1. Отключить датчик системы ABS
2. При помощи ключа на 16 ослабить и снять гайку стяжного винта. После этого разжимаются щечки поворотного кулака, чтобы можно было извлечь палец шаровой.
3. Снимается гайка, которая расположена на шпильке рулевого. После этого шпилька извлекается из посадочного отверстия.
4. Скручиваются гайки, удерживающие крепление кулака к стойке. Для этого потребуется ключ на 18.

Когда кулак не мешает доступу, можно отсоединить привод от коробки. При этом следует помнить, что при этом выпадут внутренние ролики. Следует проследить за тем, чтобы они не попали в картер КПП.

Во время этой операции становится понятно, что без слива масла нельзя было обойтись, иначе оно бы вытекло при демонтаже ШРУСа.

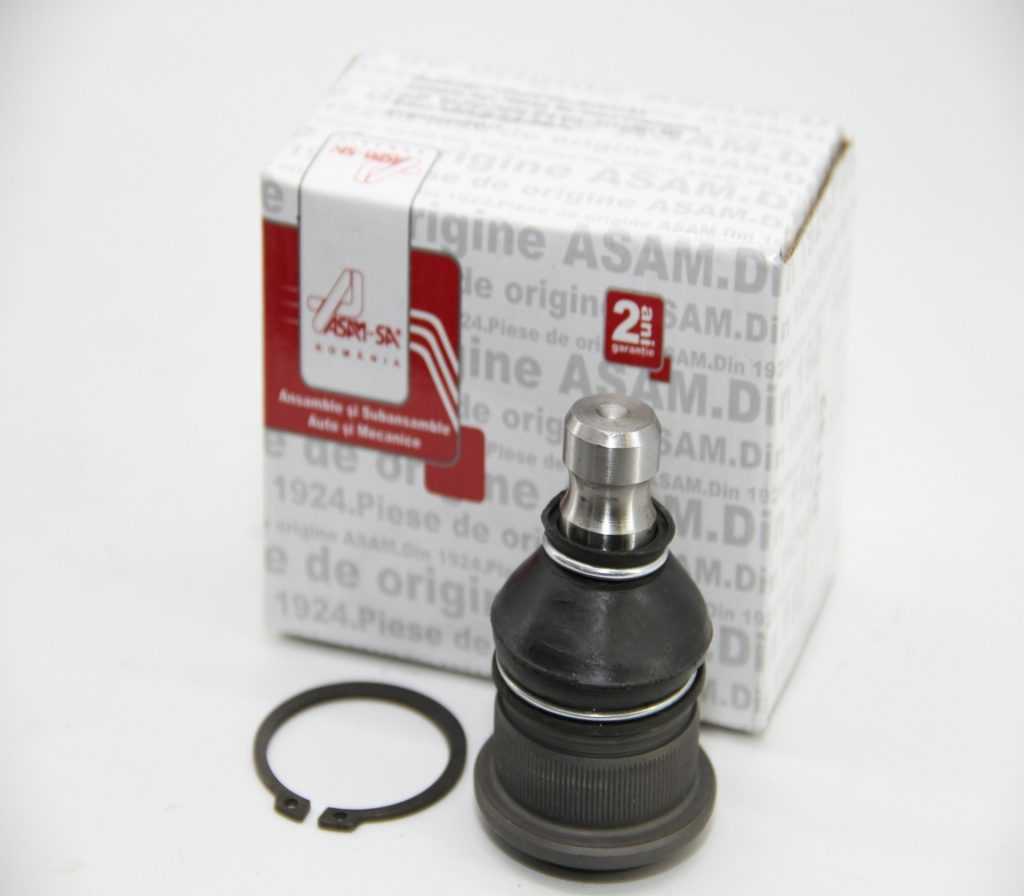

Диагностика опор: ремонтировать или менять?

Точно сказать, сколько ходят шаровые опоры на Логане, не сможет никто. Основными признаками неисправной шаровой опоры у Renault Logan являются стук и скрип. Если при повороте руля слышны нехарактерные звуки, стоит проверить подвеску. Стук на неровностях также сигнализирует о поломке. Но если подвеска «гремит» на плохой дороге, то не спешите покупать новую шаровую. Обязательно проведите проверку стоек стабилизатора, которые выходят из строя чаще, а стучат не меньше.

Для более точного «диагноза» необходимо проверить отсутствие люфта в шаровой опоре. Это делают на подъёмнике или просто сняв переднее колесо. Далее нужно поместить монтировку между поворотным кулаком и рычагом ходовой части и попытаться разжать их. В исправной подвеске у вас не получится этого сделать. Если есть свободный ход, то ресурс детали исчерпан и замена обязательна.

Верный признак скорого ремонта — это порванный защитный пыльник шаровой опоры. Если внутрь корпуса попала грязь или вода, то деталь не прослужит более чем 2–3 тысячи километров.

Пыльник как отдельная деталь не продаётся

Как заменить глушитель на «Рено Логан»

Процедура замены глушителя не должна вызывать каких-либо сложностей. Единственный важный нюанс — это выбор нового качественного глушителя. Чтобы новое изделие служило долго, необходимо заранее узнать о критериях выбора «глушаков» и их стоимости:

• итальянский производитель Atiho предлагает простые и доступные глушители из обычной стали. Служить они будут не очень долго, зато и стоят недорого — от 2 до 3 тыс. руб. в сборе;
• глушители Miles стоят чуть дороже — до 3,5 тыс. руб., однако и срок службы у них будет достигать 6–7 лет, так как они выполнены из стали с покрытием из алюминия;
• оригинальные изделия производства Renault стоят дороже всего — до 8 тыс. руб., так как выполняются из нержавеющей стали и поэтому будут служить не менее 10 лет.

Подготовка инструментов для работы

Чтобы замена глушителя прошла максимально быстро, нужно заранее подготовить нехитрый набор инструмента. В набор входят два рожковых ключа на 10 и плоская отвёртка с тонким лезвием. Ключи понадобятся для откручивания гаек, а отвёртка может пригодиться в том случае, если трудно будет руками снять глушитель с резинок.

Видео: замена глушителя целиком

Демонтаж глушителя своими руками

После того как будет подготовлен доступ к днищу автомобиля, можно приступать к работе.

Рекомендуется для безопасного снятия глушителя придерживаться следующих правил:

1. Открутить четыре болта, которыми штаны глушителя крепятся к выпускному коллектору.
2. После этого отсоединить разъём кислородного датчика — можно убрать его в сторону, чтобы не мешал.
3. Снять резиновые подвески по всей длине труб. После чего аккуратно опустить глушитель вниз и вытащить из-под машины.

Вот и все работы, которые нужно будет провести для того, чтобы снять глушитель с «Рено».

Старый и новый глушители от «Рено Логан» — разница очевидна

Как установить «глушак» на «Логан»

Перед началом установки глушителя лучше всего убедиться в том, что все резиновые подвески находятся в рабочем состоянии. То есть они не должны быть растянуты, иметь трещин или выемок. В ином случае нужно сразу же заменить резинки на новые, ведь от их состояния будет зависеть надёжность фиксации глушителя.

Установка труб выхлопной системы производится в обратном порядке:

1. Сначала глушитель подтягивается под кузов автомобиля.
2. После чего на специальные крючки подвешиваются резинки, а за резинки цепляется и сам глушитель.
3. К коллектору подключается разъём датчика кислорода.
4. После этого можно прикручивать новые болты соединения глушителя и коллектора.

Болты обязательно нужно менять при каждой замене труб, так как они при длительной эксплуатации быстро прикипают к металлу.

Проведение ремонта элементов глушителя и его замена — это процедуры, которые не требуют специальных знаний и умений. Однако следование простым рекомендациям позволит существенно сэкономить на услугах СТО.

Снятие кпп

В некоторых случаях возможна замена сцепления без снятия коробки. Но чтобы выполнить эту операцию как следует, лучше не отодвигать ее от двигателя. Демонтаж коробки начинается со снятия подрамника:

1. Откручиваем 3 болта со стороны бампера
2. Снимается кронштейн задней опоры двигателя.
3. Снимаются болты с рулевого механизма
4. Выхлопная труба отсоединяется от коллектора.

Снимается стартер. Для этого откручиваются клеммы и крепежные винты.

Помимо этого, коробка удерживается еще несколькими болтами. Они расположены со стороны масляного картера и еще 2 притягивают ее к двигателю.

Выполнив все вышеперечисленные действия, нужно подставить опоры под мотор и коробку. Затем можно снять левый кронштейн двигателя.

Меры предосторожности при использовании

Précautions d'utilisation (XNX — Renault)

МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ ИСПОЛЬЗОВАНИИ

По соображениям безопасности и во избежание материального ущерба обязательно выполняйте приведенные ниже указания при ис-пользовании системы. Неукоснительно соблюдайте действующие законы той страны, где Вы находитесь.

Данное руководство по эксплуатации содержит описание моделей, основанное на их технических характеристиках, существующих на момент составления документа. Руководство охватывает все виды оборудования, устанавливаемого на автомобили данной модели. Однако его наличие на Вашем автомобиле зависит от комплектации, выбранных опций и страны поставки. Также в руководстве Вам может встретиться информация об оборудовании, которым предполагается оснащать автомобили в течение ближайшего года.В данном руководстве при ссылке на представителя производителя под представителем подразумевается производитель автомоби-лей.

Меры предосторожности при обращении с аудиосистемой– Используйте органы управления (на панели и на рулевом колесе) и ознакомьтесь с информацией на экране, когда это по-

зволят условия движения.

– Настройте громкость звука на умеренный уровень, позволяющий слышать окружающие шумы.

Меры предосторожности во избежание повреждения оборудования– Во избежание материального ущерба и пожара не разбирайте систему и не вносите в нее никаких изменений.– Для устранения неисправностей или демонтажа аудиосистемы обращайтесь к представителю фирмы-производителя.– Не вставляйте посторонние предметы, поврежденные или грязные CD/CD MP3 в проигрыватель.– Используйте только круглые CD/CD MP3 диаметром 12 см.– При обращении с дисками, держите их за внутреннюю и наружную кромку, не касаясь поверхности CD/CD MP3.– Не наклеивайте бумагу на CD/CD MP3.– При длительном использовании осторожно извлекайте CD/CD MP3 из проигрывателя, так как он может быть горячим.– Не оставляйте CD/CD MP3 у источников тепла и под прямыми солнечными лучами.Меры предосторожности при использовании телефона– Существуют законы, регламентирующие использование телефонов в автомобиле. Некоторыми законами запрещено использова-. ние системы телефонии «свободные руки» во время движения: водитель должен быть сосредоточен на управлении автомобилем

ние системы телефонии «свободные руки» во время движения: водитель должен быть сосредоточен на управлении автомобилем.

– Телефонный разговор во время движения является отвлекающим и опасным фактором на всех этапах использования телефона

(набор номера, телефонный разговор, поиск номера в телефонной книге. ).

Уход за передней панелью– Используйте мягкую ткань и, при необходимости, немного мыльной воды. Промойте с помощью влажной мягкой ткани и протрите

мягкой сухой тканью.

– Не нажимайте на экран панели системы и не протирайте ее моющими средствами на основе спирта.

Источник

Принцип работы

Попутно оговорим о механизме работы. Пластмассовая втулка передает нажатие на коромысло механизма, которое открывает защелку и замок открыт. Когда закрыто устройство, пластмассовая втулка упирается в сам корпус и не дотягивается до коромысла. Между этими положениями ход ограничен шипом. Собственно ход рассчитан на поворот ключа.

Для восстановления работоспособности узла необходимо изготовить новый шип. Но мало будет полимерного шипа, следует подкрепить это плоской шайбой, которая устанавливается между двумя втулками, подвижной и неподвижной.

• В качестве основы для шайбы можно смело использовать пятикопеечную монету, которую необходимо обработать по кругу с помощью приготовленного заранее напильника. Снять нужно не более 2,0 мм. Для этого зажимаем копейку в тиски и начинаем обработку;
• Теперь для полноценной шайбы не хватает отверстия по центру, чтобы можно было вставить шток. Для этого берем дрель со сверлом по металлу, зажимаем в тиски и начинаем сверлить;
• Просверлив отверстие необходимо сделать заскобы на противоположных сторонах, это и будут дальнейшие наши шипы;
• Собираем пластмассовую втулку вместе с нашей новой шайбой и механизмом коромысла. Желательно немного смазать смазкой Литол или графитной для уменьшения силы трения. См. статью «Чем смазать замки в машине»;
• Устанавливаем замок багажника в сборе и тестируем на предмет работоспособности. Ход штока не должен уменьшится, а защелкивание и открытие отчетливы.

Несколько рекомендаций, чтобы механизм работал как можно дольше:

• Своевременно смазывайте механизм, достаточно несколько пшиков «ВД-40»;
• Не закрывайте с излишней силой крышку, так как каждый удар это очередной шаг к преждевременному выходу со строя;
• При наличии люфта при закрытой крышке, необходимо с помощью ключей поджать сам механизм;
• Не перегружайте автомобиль грузами, которые превышают нормы рекомендуемых, так как кузов может «повести» и тогда установить плотность закрывания будет практически невозможно.

Если не желаете заморачиваться с выточкой уплотняющей втулки, можете приобрести комплексный механизм как от Рено или Лада Калина, от ВАЗа он практически идентичный. Единственная разница, так это стоимость отечественного немного дешевле. Не забудьте его также перед установкой смазать.

А тем, кто ленится и не желает приобретать опыт, достаточно просто отдать авто в автосервис к квалифицированным мастерам для устранения неисправностей, но будьте готовы оплатить эту работу.

Вот вы и ознакомились с тем, как можно починить замок багажника на Renault Logan своими собственными руками, потратив на это около получаса. Согласитесь, что это не много, а работа проходит без особого напряга.

Приступим к решению данных проблем

1. Если в вашем авто не работает бензонасос, необходимо рассмотреть некоторые варианты, связанные с электропитанием данного устройства. Внимательно осмотрите на предмет целостности предохранитель системы питания насоса, при необходимости замените его. Данный блок находится на кузовной панели. Также проблемой неработающего насоса может быть реле данного агрегата, произведите его проверку. Как правило, неисправности бензонасоса кроются именно в этих проблемах. На просторах интернета есть множество видео на тему ремонта своими руками.
2. Если в вашей машине износился рулевой наконечник, его необходимо заменить своими руками, чтобы это сделать, необходимо демонтировать колесо и снять гайку самого наконечника. Произведя несколько ударов молотком, отсоединить деталь от поворотного кулака, после чего произведите его демонтаж и установите новую деталь согласно правилам разборки и сборки данного оборудования. Смотрите видео по ремонту и замене наконечника.

1. Чтобы поменять тормозные колодки передней части вашего Рено Logan своими руками, необходимо демонтировать колесо и открутить 2 болта, крепящие суппорт на кронштейне. Снимите старые тормозные колодки и замените их новыми деталями, после чего проведите сборку в обратной последовательности. На тему, как это сделать, существуют видео материалы.
2. Если на вашем Рено Logan жестко включаются передачи, необходимо произвести регулировку тяги кулисы КПП своими руками. С помощью напарника произведите данную регулировку на смотровой яме, установив рычаг в нейтральное положение, открутите болт, после чего произведите фиксацию тяги.

1. Если лопнул тормозной шланг, его необходимо заменить. Чтобы это сделать, необходимо открутить данную деталь с двух сторон кузовной панели и суппорта, после чего незамедлительно установить новый элемент и прокачать систему путем откручивания штуцера. Если вам не все понятно, посмотрите видео материал на просторах интернета.
2. Если при работе стеклоочистителей вы слышите посторонний шум, данный механизм нуждается в профилактике и смазке. Разберите пластиковые панели под лобовым стеклом кузовной ниши, после чего снимите весь механизм стеклоочистителя в сборе и произведите его смазку и очистку. Сборку проводите в обратном порядке.
3. В случае, когда порвался трос ручника, данная система перестает функционировать должным образом. Чтобы поменять трос ручника, необходимо отсоединить его от рукоятки в салоне, после чего демонтировать его крепления на кузовной панели машины. Установите новый трос согласно разборке старого элемента.

Почему необходим тюнинг

Как упоминалось ранее, автомобилям марки Рено (Логан и Дастер) свойственны некоторые преимущества, благодаря которым они завоевали доверие многих авто владельцев.

• Невысокая цена;
• Обслуживание не требует больших затрат;
• Вместительность;
• Оптимальные ходовые параметры;
• Европейское (приемлемое) качество.

• Невысокий уровень качества материалов, из которых выполнена отделка;
• Ненадлежащая эргономика;
• Недостаточное базовое оснащение.

Заводской тюнинг для таких моделей не свойственен: временами процедурой тюнинга занимаются мелкие организации, мотивированные исключительно интересом и работающие на чистом энтузиазме, остальные же предприятия принципиально не берутся за работу по облагораживанию подобных автомобилей.

Именно по этой причине владельцам «Логанов» и «Дастеров» нередко приходится самостоятельно тюнинговать свои авто.

Виртуальный 3D-тюнинг автомобиля

3D-тюнинг может осуществляться либо при помощи специального софта, либо средствами сайта при взаимодействии с интерфейсом моделирования. Внешний тюнинг кузова необходимо осуществлять в соответствии с компоновкой автомобиля. Возможности для виртуального тюнинга включают затемнение или осветление частей, установка различных цветов, подборка оригинальных элементов к конкретной модели авто. Виртуальный 3d тюнинг автомобиля применяется аэрографами при создании уникального образа кузова. Создать собственный апгрейд с помощью онлайн-сервисов по 3D-моделированию может и обычный автомобилист, интерфейс таких сайтов рассчитан на воплощение дизайнерских талантов вне зависимости от знаний технологий декоративной окраски или оснащения автомобилей аксессуарами.

Так, например сервис «3D Tuning OOO» обеспечивает пользователя инструментами для подбора подходящих элементов наружного оформления авто:

• колесных дисков;
• аэродинамического обвеса;
• бамперов;
• воздухозаборников;
• подсветки;
• тонировки стекол и др.

Данный сайт обеспечивает возможность бесплатного моделирования в режиме онлайн и популярен среди поклонников машин различных марок.

Популярные программы 3d тюнинга предоставляют более обширный функционал. При помощи софта вы можете вдоволь поработать над внешним видом машины перед воплощением в металле

Обращаем ваше внимание на то, что внешний тюнинг – это кроме всего прочего, надежная защита от угона авто

Функция подбора легкосплавных дисков для авто различных марок имеется в программе Tuning Car Studio SK2. Удобно, что для моделирования применяются цифровые фотографии, скачанные со смартфона или фотоаппарата. Полученные изображения затем можно распечатать на принтере.
