Замена колодок на рено логан: разъясняем в общих чертах

Подготовка

Владелец в любом случае знает, доливалась ли жидкость после замены колодок. Чтобы понизить её уровень, открывают капот.

Здесь находится тормозная жидкость

Находим бачок, на котором будет пробка с датчиком. Ничего не отключая, откручиваем пробку и доводим уровень до метки «MIN» или чуть ниже.

Маркировка тормозной жидкости для седана Логан – DOT 4 (коричневая).

На домкрат!

Если меняем колодки слева, поворачиваем руль налево. Затем ослабляем крепление колеса, поднимаем кузов на домкрате, подкладываем страховку…

Всё готово к замене

Сняв колесо, можно видеть тормозной суппорт. Кстати, не забудьте задействовать «ручник»!

Общие

Замена передних колодок Рено потребует соблюдения трёх правил:

  • Лучше менять все четыре колодки. Иногда их меняют парой – две «средних» или две «внешних»;
  • Правило для механизма «плавающая скоба»: не отрывайте скобу, не отжав поршень внутрь;
  • Если винт был выкручен из пальца суппорта, при монтаже на винт наносят специальную смазку.

По идее, лучше будет выкрутить все винты крепления скоб. И обработать их новой смазкой.

Это интересно: Замена клапанов Рено 16 — объясняем тщательно

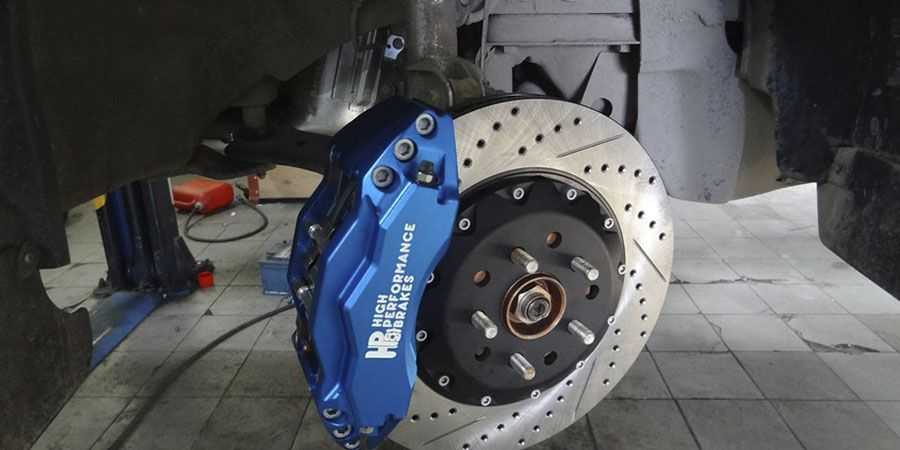

Описание и принцип работы суппорта

Конструкция этого элемента тормозной системы имеет схожую структуру для большинства автомобилей. Рено Логан — тому не исключение. В момент нажатия водителем на педаль тормоза в тормозной магистрали происходит повышение давления внутри трубок. За счет этого пропускная сила давит на поршень, заставляя суппорт воздействовать на тормозные колодки. Последние расположены с обеих сторон тормозного диска, поэтому сдавливание способно в короткий промежуток времени остановить автомобиль полностью.

Устроен суппорт следующим образом: несколько поршней, соединенных между собой гидравлической системой, которые крепятся напрямую к тормозным колодкам. В зависимости от моделей, конечно же, может меняться принцип крепления. Что касается общих особенностей конструкции, то они неизменны для большинства моделей авто. В автомобиле Рено используется классическое двухточечное крепление поршней к ступице и две колодки на каждое колесо. В целом, этой информации достаточно, чтобы заиметь общее представление об устройстве тормозной системы «Логан».

Чем опасно игнорировать суппортов

Игнорирование ремонта любого узла тормозной системы недопустимо. Так или иначе, каждый из элементов отвечает в первую очередь за вашу безопасность и безопасность ваших пассажиров. Кроме того, как следствие поломки, вы не сможете поменять тормозную жидкость, прокачать тормозную систему. При неисправном суппорте жидкость будет попросту вытекать. Наиболее существенные последствия поломки без своевременного лечения стука суппортов Рено приведены ниже:

  1. Снизится общее давление в гидравлической системе. Ввиду этого, суппорт и тормозные колодки не смогут среагировать на команду вовремя. Чем это чревато, думаем, объяснять не нужно.
  2. Педаль либо застопорится, либо вовсе ослабнет. И первый, и второй сценарий развития событий неблагоприятен для вашего автомобиля.
  3. Нормативный тормозной путь автомобиля возрастет. Это может привести к реальной аварии.

Напомним еще раз, если у вас возникли малейшие сомнения по поводу работоспособности тормозной системы, немедленно проводите диагностику. Лично или в мастерской – вопрос вторичный. Но провести осмотр стоит как можно скорее. Нежелательно использовать автомобиль для перемещений. Допускается движения до ближайшего сервисного центра на минимально допустимой скорости.

Инструменты и материалы, которые понадобятся для работы

Новый тормозной диск Bosch

  • Домкрат;
  • Баллонный ключ на «17» или торцевая головка на «17»;
  • Вороток;
  • Торцевая головка на «18» или ключ комбинированный на «18»;
  • Трещоточная головка;
  • Небольшой отрезок веревки или кусок проволоки;
  • Молоток;
  • Бита Torx T40;
  • Щетка по металлу;
  • Медная аэрозольная смазка;
  • Новые тормозные диски.

Процесс замены на Рено

Баллонным ключом или торцевой головкой на «17» с воротком ослабить болты крепления колеса. А какой радиус шин лучше выбрать, 14 или 15, как вы считаете?
Приготовить домкрат.

Вывесить переднюю ось автомобиля с помощью домкрата.

Выкрутить колесные болты и снять колесо.

При помощи ключа или торцевой головки на «18» с трещоткой открутить два болта, крепящие тормозной суппорт к поворотному кулаку и вытащить суппорт.

Во избежание повреждения тормозного шланга подвесить суппорт при помощи веревки или проволоки к пружине амортизатора. Веревка или проволока должны быть достаточно прочными, чтобы выдержать вес тормозного суппорта.
Используя биту Torx T40, открутить два винта, крепящие диск к ступице (подробнее о замене подшипника передней ступицы).

Снять и по желанию заменить передние тормозные колодки (подробно о выборе передних тормозных колодок)
Снять диск. Обычно это бывает очень непросто сделать − из-за того, что в процессе работы диск нагревается, со временем он «прикипает» к ступице

Если диск не снимается, нужно осторожно постучать по месту крепления его к ступице молотком и вновь попытаться снять диск. Если таким образом снять диск не удается, то необходимо вкрутить болты крепления суппорта на свои места и осторожно их затягивать

По мере затяжки болты будут упираться в поверхность диска с обратной стороны и «выдавливать» его.

Щеткой по металлу зачистить поверхность ступицы, на которую садится диск (подробнее о замене задней ступицы).
Смазать место посадки диска небольшим количеством смазки.
Установить новый тормозной диск и закрепить его винтами.

Произвести сборку в обратном порядке – установить на место тормозной суппорт и колесо.

и замечания

  1. Как уже было сказано, на посадочную поверхность ступицы в обязательном порядке необходимо нанести смазку, чтобы обеспечить плотную посадку на ступицу, что обеспечит уменьшение вибраций и предотвратит «прикипание» диска. Последнее сильно облегчит его снятие в следующий раз.
  2. Иногда бывает непросто снять суппорт с диска из-за того, что тормозные колодки упираются в диск. Для решения этой задачи нужно с помощью отвертки немного утопить рабочий тормозной цилиндр (при замене передних тормозных колодок эту операцию в любом случае придется делать, чтобы извлечь колодки из суппорта). После сборки перед началом движения на заведенном двигателе требуется несколько раз нажать на тормозную педаль, чтобы подвести колодки к диску.
  3. При замене тормозных дисков настоятельно рекомендуется одновременно заменить тормозные колодки, иначе придется мириться с процессом притирания поверхности старых колодок к новому диску. В этом случае перед демонтажем тормозного суппорта необходимо сначала вынуть старые тормозные колодки и зачистить посадочные места колодок щеткой по металлу. Одновременно можно произвести профилактическую чистку и смазку направляющих тормозного суппорта.

Пошаговая инструкция замены переднего ступичного подшипника на Рено с АБС и без АБС

Ну, что же теперь пора перейти к самому процессу замены переднего ступичного подшипника на Рено Логан (Renaut Logan) комплектации с АБС и без АБС. Сам процесс не будет сильно отличатся, поэтому вы сможете его использовать как в одном так и в другом случае. И так приступим:

  1. Перед тем как домкратить колесо, рекомендуем вам сорвать фиксирующую гайку с переднего колеса. Гайка срывается головкой на 30. Предварительно очищаем и срываем ее.
  2. Теперь снимаем колесо
  3. После того как сняли колесо, нам необходимо, отключить датчик АБС если у вас машина с датчиком. Отключается он очень легко, выдергивается из пружинки и все!
  4. Теперь нам нужно открутить рулевой наконечник. Родная гайка идет диаметром 16 мм. Если подшипник уже меняли то, встречается и гайка 17мм. Откручиваем гайку и легкими ударами молотка извлекаем рулевой наконечник из кулака.
  5. Затем мы снимаем тормозной суппорт. Для этого разводим колодки и откручиваем сзади 2 болта на 18 мм. Извлекаем суппорт.

  6. Далее снимаем тормозной диск. Перед тем как его откручивать, желательно залить в отверстие вдш-ку и обстучать его.
  7. Затем можно выкрутить гайки и вынуть крепление кулака к стойке.
  8. Теперь откручиваем и снимаем шаровую опору. Она крепится сквозным болтом на 16 через кулак.
  9. После это нам необходимо разжать кулак. Для этого забиваем отвертку, как показано на скриншоте и разжимаем его в разные стороны.
  10. Теперь собственно мы с вами снимаем и сам кулак. Следует отметить, что привод очень часто прикипает к ступице, но в нашем случае кулак снялся очень легко.
  11. После того как сняли поворотный кулак, желательно конечно открутить его кожух. Он крепится двумя болтами на 30. Но, он очень часто ломается, поэтому я не советую его откручивать, если можно грамотно выприсовать ступичный подшипник.

Как заменить передние

Установка новых передних колодок выполняется по следующей инструкции.

  1. Зафиксируйте задние колёса противооткатными упорами и поднимите на домкрате передние колёса. Поднимите перед кузова на домкрате
  2. Снимите колёса и вставьте отвёртку в пространство между суппортом и колодкой, вдавливая поршень в цилиндр. Вдавите поршень
  3. Накидным ключом открутите фиксатор суппорта и поднимите его откидную часть. Снимите крепление суппорта
  4. Выньте колодки из их направляющей и снимите фиксирующие скобы. Выньте старые колодки и скобы
  5. Очистите посадочные места колодок от следов коррозии. Используйте щётку по металлу
  6. Нанесите пластичную смазку на поверхность направляющей и поставьте новые колодки. Поставьте новые колодки, перед этим смазав направляющие
  7. Опустите суппорт на изначальное место, закрутите фиксирующий болт и наденьте колесо. Опустите суппорт и завинтите крепёжный боль. Поставьте колесо на место

Колодки, скрипы, заедания

При замене колодок в дисковых механизмах автослесари иногда даже неполностью разъединяют суппорт: конструкция многих скоб позволяет извлечь изношенные колодки, отвинтив всего один болт. При таком подходе грязь и продукты износа останутся внутри скобы и на привалочных плоскостях, затрудняя перемещение новых колодок, иногда даже заставляя работать их с перекосом и подклиниванием. Итог – повышенный износ колодок и дисков, пониженная эффективность торможения, нестабильное замедление и плохая информативность педали тормоза.

При грамотном проведении ремонтных работ скоба демонтируется полностью, аккуратно подвешивается при помощи проволочного крючка (использовать для этого тормозной шланг вопиюще недопустимо!), очищается от грязи, а на привалочные плоскости и направляющие наносится специальный термостойкий смазочный материал.

Если же быть дотошным и стремиться к идеалу в техническом состоянии автомобиля, то даже если замена дисков или колодок не требуется, сервисные процедуры продлят их ресурс. Минимум, который необходимо сделать автомеханику при обслуживании тормозной системы, – демонтировать суппорт, проверить состояние всех компонентов, а также удалить грязь и нанести в нужные места смазку.

Замена задних тормозных колодок

Замену колодок проводим в случае предельно допустимого износа их накладок или барабана тормозного механизма заднего колеса. Колодки также необходимо заменить при замасливании накладок, наличии на них глубоких борозд и сколов или в случае отслоения накладок от основания колодок. Замену колодок показываем на левом заднем колесе. Снимаем декоративный колпак колеса.

Проверяем техническое состояние деталей и очищаем их. Перед установкой новых колодок очищаем резьбу наконечника распорной планки и храповой гайки и наносим на резьбу тонкий слой пластичной смазки. Устанавливаем новые колодки тормозного механизма заднего колеса в обратной последовательности. После монтажа колодок устанавливаем механизм автоматической регулировки зазора в исходное состояние. Для этого нужно, изменяя длину распорной планки, выставить расстояние между наружными поверхностями накладок передней и задней колодок 202,45±0,25 мм.

Перед установкой барабана тормозного механизма очищаем его рабочую поверхность металлической щеткой от грязи и продуктов износа колодок. Гайку крепления подшипника ступицы колеса заменяем новой и затягиваем предписанным моментом. Аналогично заменяем колодки тормозного механизма правого колеса (резьба на наконечнике распорной планки и храповой гайке — левая). Затем несколько раз нажимаем педаль тормоза, чтобы отрегулировать положение тормозных колодок. При этом в тормозных механизмах задних колес будут слышны щелчки от работы механизма автоматической регулировки зазоров между колодками и тормозными барабанами. Педаль нажимаем до тех пор, пока щелчки не прекратятся. Регулируем стояночный тормоз. Проверяем легкость вращения вывешенных колес при полностью опущенном рычаге стояночного тормоза. Проверяем уровень тормозной жидкости в бачке гидропривода системы и при необходимости доводим его до нормы.

Источник

Памятка о том, что делать, если у вас заклинило тормоза

Первое и самое главное правило-  не вздумайте паниковать! В случае проблемы от вас необходимо максимально сосредоточиться на управлении в этот момент. Также от вас потребуется вся ваша реакция чтобы грамотно и точно реагировать на изменения окружающей вас обстановки в том числе при движении автомобиля.

Из первого правила плавно вытекает второе не менее важное правило, это крепко держать рулевое колесо. А ещё лучше просто вцепиться в него

Ведь как вы могли сделать вывод из предисловия, в момент блокировки тормозного суппорта на одном из колёс автомобиль резко начинает тянуть именно в сторону этого колеса.

Замена переднего рычага на Рено

Автомобиль Рено заслужил уважение, благодаря надежности, низкому потреблению топлива и неприхотливости в эксплуатации. Несмотря на это, для продления срока службы машины рекомендуется контроль и периодическая замена наиболее слабых узлов. Одними из таких устройств является рычаг передней подвески — деталь, обеспечивающая перемещение колеса по вертикали, а также его удержание в требуемой позиции.

Ниже рассмотрим, в каких случаях требуется замена рычага Логан, как выполняется эта работа, а также в чем выбора детали.

Главные причины преждевременной поломки устройства следующие:

  • Сильное механическое воздействие. Рычаг часто повреждается при попадании автомобиля в аварию или после «влетания» в яму на большей скорости. В этом случае металлический узел деформируется.
  • Появление ржавчины. Если деталь выполнена из легкосплавных материалов, то такая проблема для него не опасна.

При выборе узла под замену разберитесь с каталожными данными. Передняя подвеска Рено оборудована рычагами с левой и с правой стороны. В каталоге производителя приведены следующие артикулы:

  • Рычаг с правой стороны (сборная конструкция) — 54 50 042 69R.
  • Левосторонний узел — 54 50 113 62R.

Если финансовые возможности не позволяют, допускается замена детали с одной из сторон с обязательным контролем состояния второго узла.

Производитель Рено на заводе монтирует рычаг серии LUKAS/TRW. При этом разработчик (компания TRW) устанавливает следующие обозначения:

  • Правая сторона — 1241.
  • Левая сторона — 1240.

Выше упоминалось, что рассматриваемая деталь отличается надежностью и требует замены (ремонта), когда обслуживается сама передняя подвеска. Но бывают ситуации, когда деталь требует замены раньше. Симптомы неисправности:

  • Машину начинает тянуть в левую или в правую сторону при прямолинейном движении.
  • Появляются посторонние стуки в передней части авто.
  • Нарушаются углы развал-схождения (при условии, что регулировка производилась недавно).

Со временем подвеска в любом автомобиле начинает напоминать о себе износом деталей. Несмотря на достаточную надежность большинства элементов ходовой части Рено Логан, владельцы периодически сталкиваются с необходимостью их замены. Здесь возникает резонный вопрос: как правильно выбрать и заменить тот или иной компонент?

Сегодня мы рассмотрим вопрос: замена рычага передней подвески, поскольку они состоят в числе главных несущих конструкций подвески.

Передняя ходовая часть в практичной модели Рено реализована с применением широко известной и популярной среди малолитражек схемы «McPherson». В основе конструктивного исполнения присутствуют амортизационные стойки, которые объединены с пружинами в единые узлы. Связующими звеньями являются поворотные кулаки.

Они своими верхними кронштейнами соединены со стойками, а снизу удерживаются поперечными рычагами. Сами рычаги выполнены в виде металлических конструкций треугольной формы. С поворотной цапфой они соединены с помощью пальца шаровой опоры, а передними и задними кронштейнами через сайлентблоки крепятся к подрамнику. Для обеспечения поперечной устойчивости служит стабилизатор, который своими тягами опирается на рассматриваемые здесь компоненты подвески.

Главные детали фронтальной подвески – это стойки не рычаги. Замена рычага передней подвески Рено ФрансАвто. К стойке подобраться трудно, но рычаг, если нужно, естественно поменять за 10 минут. Обычно такую подмену проводят, если износились сайлентблоки. Замена сайлентблоков рычага подвески ауди 80 гайки рычагов.

Всё смотрится просто: снимают тягу стабилизатора, потом откручивают крепление шаровой опоры. Инструкция для Рено Рычаг передней подвески состоит на Рено Логан: видео. То, подмена рычага фронтальной подвески Рено Логан фактически ничем не отличается от аналогичной подмены в других авто, где использована независящая подвеска Мак-Ферсон.

Меняю рычаг РЕно Логан.

Замена с/б переднего рычага на Рено Логан, Сандеро, Лада ЛаргусКайфовые знания о Рено .
