Принцип работы заслонки
Самое элементарное определение работы данного механизма дает понять водителю, что заслонка отвечает за порции воздуха попадающие в двигатель при нажатии на акселератор.
Если же подойти к этому вопросу немного тщательнее, объяснение будет более длинным и информативным. То есть, когда водитель давит на педаль газа, срабатывает датчик топливной заслонки (он может быть как механический, так и электрический), тогда она открывается и впускает в цилиндры необходимые порции воздуха. Далее воздух смешивается с топливом и получается топливовоздушная смесь, которая впоследствии сгорает, вырабатывая необходимую для движения энергию.
Внешне же, это выглядит крайне просто, надавили на газ, заслонка на секунду открылась, впустила воздух и закрылась. Такие действия повторяются очень часто в момент езды, однако существует ряд проблем, которые мешают ее регулярной работе. В таких случаях необходим ремонт дроссельной заслонки или ее замена.
Обучение дроссельной заслонки холостому ходу
После промывки узла или перепрошивки ЭБУ следует обучить дроссельную заслонку холостому ходу. Для этого выполните следующие условия:
- проконтролируйте напряжение на АКБ при отключенном двигателе, оно должно составлять не менее 12,9 В;
- температура охлаждающей жидкости должна быть в диапазоне от 70 до 100 градусов;
- руль должен находится в нейтральном положении;
- масло в КПП должно быть прогрето;
- все электрические потребители отключены;
- ручка АКПП в положении Р.
Несоблюдение вышеизложенных требований приведет к некорректной работе двигателя, поэтому они обязательны к выполнению. После прогрева двигателя необходимо:
- на 10 секунд выключить зажигание;
- убедиться, что педаль акселератора находится в верхнем положении;
- установить ключ в положение ON на 3 секунды (двигатель не заводить);
- 5 раз в течение 5 секунд нажать до упора педаль газа, в последний раз отпустить ее;
- по истечению 7 секунд нажать до упора педаль газа и дождаться, пока табло «CНЕСK ENGINE» не будет непрерывно гореть;
- выдержав паузу 3 секунды, отпустите педаль газа.
Попробуйте завести авто, попытку допускается повторить неоднократно. При устойчивой работе газаните несколько раз, холостой ход должен вернуться в допустимый диапазон.
Порядок обучения дроссельной заслонки с использованием ПК и автомобильных программ имеет свою специфику, зависящую от марки авто и пр. Поэтому описывать подробно весь процесс не имеет смысла. Но предварительно вам требуется установить на ПК специальное программное обеспечение, например, VAG-COM для группы авто VAG (или другое) и драйвера. Далее следует стандартный для всех порядок соединения:
- включение зажигания;
- соединение ПК с диагностическим разъемом авто информационным проводом;
- запуск ПО на ПК;
- проведение теста;
- получение информации о готовности к дальнейшей работе – надпись: «Адаптер к работе готов».
Также будет интересно: Тюнинг Ауди А6 С5: меняем авто до неузнаваемости
Следуя специальному алгоритму, вы сможете провести согласование ДЗ и ЭБУ в режимах «заслонка полностью открыта/полностью закрыта» для автомобилей как с электронной, так и механической педалью газа. В этом случае обучение дроссельной заслонки проводится при прогретой машине и соблюдении вышеизложенных требований.
Причины
Наиболее распространенной причиной, при которой следует провести адаптацию, являются последствия обслуживания дроссельной заслонки. В результате эксплуатации в этом узле происходит образование большого количества отложений, поэтому после промывки положение дроссельной заслонки меняется, а ЭБУ продолжает подавать сигналы о ее состоянии до профилактики.
Со временем происходит естественный износ резистивного слоя потенциометра датчика и подвижных элементов дроссельной заслонки, в этом случае после адаптации чаще всего потребуется его замена. Нужно провести обучение в случае внесения изменений в настройку ЭБУ (чип-тюнинг), особенно если произведены операции по увеличению мощности двигателя.
Процедура выполняется с использованием специальных программ на компьютерном оборудовании или без них (строго определенный порядок, который будет рассмотрен ниже) в зависимости от марки авто. Автоэлектрики должны учесть особенности модели, года выпуска, тип установленного ЭБУ на транспортном средстве.
Положение дроссельной заслонки на холостых оборотах
Какие должны быть показания положения ДЗ на оборотах холостого хода?
Разные! Почему?
Этот параметр в большей степени относится к ярым фанатикам чистки дроссельной заслонки каждую неделю, а то и через день.
Существует два основных способа управлять оборотами холостого хода при помощи РХХ (регулятор холостого хода)
Именно управлять оборотами хх! А не поддерживать обороты хх! Это очень важно!. Так вот:
Так вот:
- При помощи регулятора холостого хода, установленного в байпасном канале
- При помощи регулятора холостого хода, управляющего непосредственно дроссельной заслонкой
И та, и другая система встречается на разных автомобилях. Даже Шевроле Лачетти использует разный способ регулировки холостого хода. На двигателях 1,4л и 1,6л используется второй метод, а на двигателях 1,8 используется первый метод.
Этот параметр в диагностике обзывается, как “Шаги РХХ” или “Положение ДЗ Шаг”. Это более подробно мы рассмотрим в одной из будущих статей, а сейчас кратко объясню в чём заключается принципиальная разница этих двух способов. Это необходимо для понимания диагностики положения дроссельной заслонки.
Как мы уже знаем, все процессы в двигателе начинаются с подачи воздуха. Подачей воздуха мы можем регулировать обороты двигателя в разных режимах. То же самое происходит и при регулировке оборотов холостого хода. Подавая определённую массу воздуха, мы регулируем обороты хх в нужных пределах.
Примечание! Регулятор холостого хода осуществляет грубую регулировку оборотов хх (порядка +/- 50 об/м. После этого более точно обороты хх регулируются посредством изменения УОЗ
Но это тема другой статьи и сейчас это не столь важно
Так вот, в первом случае заслонка полностью закрывается, а необходимый для холостого хода воздух, подаётся в обход дроссельной заслонки по специальному каналу. В этом канале находится специальный клапан-регулятор, который регулирует массу воздуха, проходящую через этот канал.
А во втором случае подача воздуха осуществляется через саму дроссельную заслонку. Заслонка приоткрывается/прикрывается при помощи электродвигателя и через неё проходит необходимая масса воздуха для работы двигателя на холостом ходу.
То есть, очевидно, что в первом случае при работе двигателя в режиме холостого хода правильные значения положения ДЗ будут равны нулю! Так как воздух идёт не через дроссельную заслонку, а через специальный канал РХХ.
А во втором случае при работе двигателя в режиме холостого хода правильные значения положения ДЗ будут равняться нескольким процентам (градусам). Равняться нулю показания не могут, так как если заслонка закроется полностью, тогда двигатель заглохнет.
Вот у нас уже получился первый вывод. Вот его суть.
Чтобы правильно диагностировать положение дроссельной заслонки, первым делом необходимо определить, как осуществляется регулировка оборотов холостого хода на этом конкретном автомобиле. Если по первому способу – тогда положение ДЗ на холостом ходу должно быть равно 0%! А если по второму способу – тогда несколько процентов!
Примечание: Во всех сферах нашей жизни встречаются исключения. Тут тоже. Например, Лачетти 1.8 ЛДА с блоком управления MR-140 хоть и имеет отдельный регулятор холостого хода, но положение дроссельной заслонки на холостом ходу составляет 10-12%
В первом случае всё просто и понятно. Если значения отличны от нуля, значит либо дроссельная заслонка не может плотно закрыться из-за грязи или ещё чего-то, либо датчик положения дроссельной заслонки показывает не правду, что означает его износ и поломку.
А вот во втором случае не всё так однозначно.
Бытует мнение, что если открытие ДЗ составляет более 5%, тогда необходима обязательная чистка этой самой заслонки. Это так, но со множеством нюансов.
И самые главные из них – это те, о которых мы уже говорили выше:
- регулятор холостого хода не поддерживает холостой ход, а регулирует его
- нагрузка на двигатель высчитывается по расходу воздуха (давлению в коллекторе). Чем больше масса потребляемого воздуха – тем больше нагрузка. И наоборот, чем больше нагрузка на двигатель, тем больше ему необходимо воздуха.
Разновидности ЭБУ на Рено Меган
| Модель а/м | Диагностируемая система | Основные возможности | ||||
|---|---|---|---|---|---|---|
| Коды неисправностей | Параметры | Тесты ИМ | Специальные функции | Идентификация | ||
| Megane II | Двигатель K4M813 1.6л. | + | + | — | — | + |
| Двигатель 1.5 dCi (дизель) | + | + | + | Сброс ЭБУ, сброс адаптаций EGR | + | |
| ABS | + | + | — | — | + | |
| Инструментальная панель | + | + | + | — | + | |
| АКПП | + | + | — | — | + | |
| SRS | + | + | — | — | + | |
| Электропакет | + | + | — | — | + | |
| Megane III | Двигатель K4M 1.6л., ЭБУ Valeo V42 | + | + | + | Отключение подачи топлива, сброс обучения ЭБУ, обучение регулирования состава смеси, обучение дроссельной заслонки, обучение уровня этанола | + |
| Двигатель 1.5 dCi (дизель) | + | + | + | Сброс ЭБУ, сброс адаптаций EGR | + | |
| ABS | + | + | — | — | + | |
| Инструментальная панель | + | + | + | — | + | |
| АКПП | + | + | — | — | + | |
| SRS | + | + | — | — | + |
Расположение ЭБУ:
Блок управления Рено находится в подкапотном пространстве. Расположение стандартно, неизменно от года выпуска.
ЭБУ закреплен за платформой аккумуляторной батареи. Для доступа необходимо ослабить болты полки АКБ, разъединить колодку. Сигнальные провода крепятся на замке – его нужно отщелкнуть.
Важно: операции по снятию блока управление Renault необходимо проводить на отключенной батарее. Важно: Снятие ЭБУ необходимо например, при прошивке контроллера или его замене/ремонте
Чип-тюнинг и прошивка Рено Маган:
Заводские прошивки «вшиваются» под конкретную модель двигателя. Их задача – обеспечить оптимальное соотношение динамика-расход, не выходя за рамки норм токсичности. Обновление стандартного ПО возможно в нескольких случаях: замена старой прошивки модернизированной, прошивка ЭБУ со сбоем внутренней оболочки.
Коммерческая прошивка – это ПО, с измененной конфигурацией топливных карт, других параметров. Предназначена для форсирования ДВС, обхода экологичных систем.
Загорелся Check Engine на Renault Megane?
Подробная статья по причинам Check Engine и как погасить Чек. Если у Вас загорелся Check Engine, срочно прочитайте эту статью. В материале рассказано, что такое Чек Энджин, что делать если он появляется, и как убрать эту ошибку самостоятельно.
Горит лампочка Чек Энджин?
ТОП-15 причин почему загорается лампочка Чек Энджин и пути решения проблемы. Прочитай статью, чтобы решить проблему Check Engine.
Простейший способ проведения адаптации
Теперь вопрос, нужно ли адаптировать дроссельную заслонку после чистки, уже точно не должен возникнуть, если все еще оставались сомнения. Проще всего операцию провести простым сбросом аккумуляторной клеммы. Только для начала стоит хорошо прогреть двигатель до рабочей температуры, для чего совершить небольшую поездку. Затем, заглушив мотор, отсоединить минусовую клемму батареи и ждать. В зависимости от марки автомобиля время ожидания может составлять 10-30 секунд или 15-20 минут.
За этот промежуток все параметры ЭБУ должны вернутся к исходным (заводским) установкам. Далее остается подсоединить клемму и завести двигатель – обороты должны нормализоваться.
2.4.2.4 Фазорегулятор распределительного вала / Renault Megane 2
К4М.
Фазы газораспределения плавно изменяются от 0 до 43° по углу поворота коленчатого вала. Фазорегулятор управляется электромагнитным клапаном, на который подается электропитание в виде переменного сигнала степени циклического открытия от ЭБУ системы впрыска.
F4R.
Фазорегулятор является электромагнитным клапаном, который запитывается по принципу «да-нет» от ЭБУ системы впрыска.
Управление электровентилятором системы охлаждения двигателя и сигнальной лампой аварийной температуры охлаждающей жидкости.
Запрос поступает от ЭБУ системы впрыска по мультиплексной сети (функция централизованного управления температурой охлаждающей жидкости). Напряжение питания подается на электровентилятор от блока защиты и коммутации.
Управление компрессором кондиционера.
Запрос поступает от ЭБУ системы впрыска по мультиплексной сети. Запрос вырабатывается на основе данных о работе климатической установки, а также с учетом температуры охлаждающей жидкости. Компрессор кондиционера запитывается через блок защиты и коммутации.
Управление топливным насосом.
Запрос поступает от ЭБУ системы впрыска. Напряжение питания подается на топливный насос от блока защиты и коммутации.
Регулятор – ограничитель.
Регулятор – ограничитель скорости движения и система кондиционирования воздуха конфигурируются автоматически.
Кислородный датчик.
Используются два кислородных датчика, установленные на входе и выходе каталитического нейтрализатора.
Блок дроссельной заслонки.
Подача воздуха и режим холостого хода регулируются блоком дроссельной заслонки с сервоприводом.
Блок защиты и коммутации.
Блок подает напряжение питания к следующим агрегатам:
– катушки зажигания;
– топливный насос;
– компрессор кондиционера;
– электровентилятор;
– некоторые исполнительные механизмы системы впрыска (форсунки, электромагнитный клапан продувки адсорбера и т.п.).
Блок защиты и коммутации размещен в моторном отсеке рядом с аккумуляторной батареей. Блок обеспечивает защиту цепей некоторых электрических приборов.
Для выполнения этой функции в состав блока входят предохранители и несколько встроенных реле:
– реле ««+» после замка зажигания»;
– реле топливного насоса;
– реле компрессора кондиционера;
– реле электровентилятора системы охлаждения двигателя;
– реле стартера (управление тяговым реле стартера).
Эти реле несъемные.
ЭБУ системы впрыска.
Блок постоянно получает по мультиплексной сети информацию об электрической мощности, вырабатываемой генератором. Это необходимо для того, чтобы потребление электроэнергии на автомобиле не превышало возможностей генератора. Основной задачей является обеспечение зарядки аккумуляторной батареи.
Педаль акселератора.
Замена педали акселератора не представляет сложности.
ЭБУ принимает в качестве опорного значения отпущенной педали значение, считанное при включении зажигания.
Датчик, выполненный в виде двухдорожечного потенциометра, выдает в ЭБУ информацию о положении педали акселератора. Напряжение сигнала с датчика имеет две токопроводящие дорожки с разным сопротивлением. С первой токопроводящей дорожки подается напряжение (0–5 В), в два раза выше напряжения сигнала со второй дорожки (0–2,5 В). Сравнение напряжения обоих сигналов позволяет убедиться в соответствии выработанного сигнала текущему значению.
Режим холостого хода.
Обороты холостого хода увеличиваются не более чем на 160 мин–1, если напряжение аккумуляторной батареи ниже 12,7 В.
В случае присутствующей и запомненной неисправности датчика абсолютного давления заданный режим холостого хода устанавливается равным:
– 896 мин–1 (двигатели K4J и К4М),
– 1024 мин–1 (двигатель F4R).
Система впрыска S 3000 управляет включением трех сигнальных ламп и отображением сообщений в соответствии со степенью тяжести выявленных неисправностей с целью определения необходимой диагностики.
ЭБУ системы впрыска управляет включением сигнальных ламп и выведением сообщений на щитке приборов. Данные сигнальные лампы включаются в течение фазы запуска двигателя, а также при неисправности системы впрыска или перегреве двигателя.
Команды на включение сигнальных ламп передаются на щиток приборов по мультиплексной сети.
Клапан фазорегулятора Рено. Почему нет холостых? Как его проверить? Ошибка DF080 | Видеолекция#2
Сбой клапана фазорегулятора, ошибка DF080 и ее Решение проблемы!
Как проверить клапан фазорегулятора. Признаки неисправного фазорегулятора. Продлеваем работу
Сгорел ЭБУ Рено Меган 2 Sagem S 3000
Замена ФАЗОРЕГУЛЯТОРА и сальников распредвалов на двигателе Рено K4M. | Видеолекция#2
Дроссельная заслонка Рено Меган 2
11.01.2017
ДВИГАТЕЛЬ
Количество воздуха, поступающего в цилиндры двигателя, регулируется дроссельным узлом, который установлен между ресивером впускного трубопровода и воздушным фильтром.
Воздух, проходящий через дроссельный узел, дозируется положением дроссельной заслонки, расположенной в патрубке дроссельного узла. Заслонка имеет электропривод.

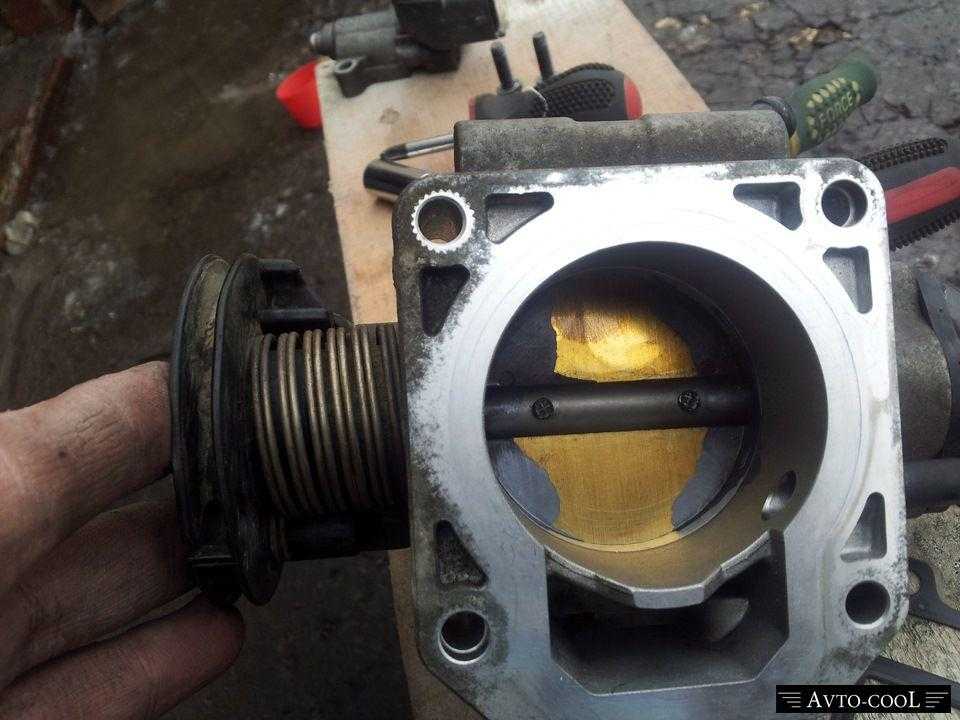

Дроссельный узел Рено Меган 2: 1 – патрубок; 2 – дроссельная заслонка; 3 – штуцер для подсоединения клапана продувки адсорбера; 4 – корпус дроссельной заслонки; 5 – электрические выводы электропривода.
Угол открытия дроссельной заслонки задает электронный блок управления (ЭБУ) в зависимости от режима работы двигателя (запуск, прогрев, холостой ход и т.д.) и от положения педали газа. Педаль газа не имеет механической связи с дроссельной заслонкой. Положение педали газа отслеживает датчик, встроенный в её кронштейн. В зависимости от того, насколько сместилась педаль газа при нажатии на неё, электронный блок управления рассчитывает угол открытия дроссельной заслонки, количество впрыскиваемого топлива (учитывая текущую частоту вращения коленчатого вала, скорости движения автомобиля и т.п.) и подает соответствующие управляющие сигналы на исполнительные устройства: электропривод дроссельной заслонки и топливные форсунки. При запуске двигателя и работе двигателя на холостом ходу электронный блок управления открывает заслонку на величину, соответствующую количеству воздуха, которое должно поступить в цилиндры, в зависимости от температуры окружающего воздуха и двигателя, а также других параметров.
Датчик положения дроссельной заслонки на автомобиле Рено Меган 2 встроен в блок электропривода, который установлен на корпусе дроссельной заслонки и связан с осью дроссельной заслонки. По сигналу датчика электронный блок управления определяет величину открытия дроссельной заслонки и подает соответствующие команды на электродвигатель привода заслонки, корректируя угол его открытия.
При работе двигателя постепенно на внутренних стенках патрубка и на дроссельной заслонке накапливаются отложения, которые со временем могут привести к некорректной работе дроссельного узла и даже заклиниванию заслонки. Для очистки внутренней полости патрубка от отложений следует снять дроссельный узел с впускного трубопровода. Если устранить неисправность с помощью очистки не удалось, то дроссельный узел необходимо заменить.
Проверка дроссельного узла на Рено Меган 2
Дроссельный узел не разборный и в случае неисправности подлежит замене.
Для работы нам потребуется мультиметр.
Назначение выводов дроссельного узла (данные взяты из технической ноты Renault (смотри после таблицы))
| Номер вывода | Двигатель 1,4 |
Двигатели 1,6 и 2,0 |
| 1 | Общая «масса» |
Сигнал с первой дорожки датчика |
| 2 | Сигнал с первой дорожки датчика |
Питание + 5В дорожек датчика |
|
3 |
«-» электродвигателя |
«+» электродвигателя |
|
4 |
«+» электродвигателя |
Сигнал со второй дорожки датчика |
| 5 | Питание + 5В дорожек датчика |
«-» электродвигателя |
|
6 |
Сигнал со второй дорожки датчика |
Общая «масса» |
Вырезка из технической ноты Renault «Двигатель и его системы», с описанием контактов разъема блока дроссельной заслонки. Левая картинка для двигателя 1,4, правая для двигателей 1,6 и 2,0.
Работу выполняем в следующей последовательности:
- Снимаем дроссельный узел. Как это сделать, читаем в статье «Чистка дроссельной заслонки Рено Меган 2».
- Мультиметром в режиме омметра измеряем сопротивление датчика между выводами 2 и 6 (для двигателя 1,4 между выводами 1 и 5, порядковые номера выводов нанесены на изолятор соединительного разъема), которое должно быть в пределах 750 – 1250 Ом.
Расположение выводов на дроссельном узле двигателей 1,6 и 2,0.
- Аналогично измеряем сопротивление обмотки электродвигателя между выводами 3 и 4 (только для двигателя 1,4), которое должно быть около 1,6 Ом.
Примечание: Указанным способом можно только убедиться в неисправности дроссельного узла. Неисправный дроссельный узел необходимо заменить. Более тонкую проверку можно выполнить только с использованием специального диагностического оборудования.
Примеры адаптации дроссельной заслонки на автомобилях группы VAG и Lancer IX
В данном видео, вам расскажут и покажут как провести адаптацию заслонки для автомобиля марки VAG.
Адаптация ДЗ на Volkswagen Golf 4:
- Прогреваем двигатель до t=800C и глушим авто. Затем подсоединяем кабель USB-KKL к диагностическому разъему и после включения зажигания запускаем программу диагностики (VAG-COM 3.11).
- Входим в раздел 01-двигатель.
- Проводим опрос памяти неисправностей (02).
- Обнаруженные неисправности стираем (05).
- После возврата в предыдущее меню, входим в раздел «адаптация-10».
- На канале 00 нажимаем кнопку «читать».
- Сохраняем результат и возврат к заводским установкам.
- Вход в базовые установки (04) и переходим к режиму измерений.
- При значении группы 001 нажимаем «запуск».
- Ожидаем 2-3 минуты, после закрываем программу и отсоединяем кабель. Адаптация завершена.
Адаптация ДЗ автомобилей Nissan с электронной педалью газа:
- Полностью отпускаем педаль акселератора.
- Включаем зажигание не меньше чем на 2 сек.
- Отключаем зажигание и ожидаем не меньше 10 сек.
- Включаем зажигание не меньше чем на 2 сек.
- Отключаем зажигание. Процедура адаптации педали акселератора завершена.
- Проводим адаптацию заслонки дросселя. Педаль акселератора отпущена.
- Включаем зажигание и моментально выключаем. Ожидаем не меньше 10 сек. В этот период времени происходит перемещение заслонки.
- Обучаем подаче воздуха на холостых оборотах (ХХ).
- Прогреваем двигатель и КПП до рабочей температуры.
- Отключаем все электрическое оборудование автомобиля.
- Запускаем двигатель и доводим его температуру до рабочей.
- Отключаем зажигание и ожидаем не меньше 10 сек.
- Полностью отпускаем педаль акселератора.
- Включаем зажигание и ожидаем не меньше 3 сек.
- В течение 5 сек, осуществляем пятикратное нажатие на педаль акселератора, после чего выжидаем 7 секунд.
- Нажав на педаль акселератора, держим ее, пока ЧЕК не перестанет мигать, и не станет гореть постоянно (необходимо времени около 20 сек).
- После того, как ЧЕК загорелся постоянно, в течение 3 сек необходимо отпустить педаль.
- Запускаем двигатель для работы на ХХ.
- Нажимаем несколько раз на педаль для проверки устойчивости ХХ.
Адаптация ДЗ на VW Passat B5:
Рекомендуем ознакомиться с данным видео, в нём вам покажут, как адаптировать заслонку для автомобиля марки Passat.
- Прогреваем двигатель до рабочей температуры и глушим авто.
- Включаем зажигание, но двигатель не заводим.
- Подсоединяем кабель к диагностическому разъему и запускаем программу.
- Входим в раздел 01-двигатель.
- Входим в базовые установки (04).
- Выбираем в адаптации заслонки – 060 для автомобилей с электронным управлением заслонкой, и значение 098 для автомобилей с тросовой регулировкой заслонки.
- Запускаем адаптацию.
- Ждем появления записи на экране «ADP RUN» и последующей записи «ADP OK».
- Возвращаемся в базовые установки.
- Выключаем зажигание. Адаптация завершена.
Адаптация дроссельной заслонки Mitsubishi Lancer IX:
- Прогреваем двигатель автомобиля.
- Подключаем к диагностическому разъему сканер ScanDoc. Значения РХХ=0.
- Искусственным путем восстанавливаем тепловой зазор в заслонке (например, используем смесь солидола с отработкой масла).
- Заводим двигатель и ожидаем установки устойчивых оборотов ХХ.
- В сканере запускаем режим «Sas mode» и регулируем положение РХХ во время адаптации.
- Если включении режима «Sas mode» двигатель заглох, то выкручиваем винт РХХ, чтобы увеличить обороты двигателя на ХХ;
- Устанавливаем обороты в пределах 750-800 об/мин.
- Во время адаптации шаги РХХ устанавливаются со значением 4-7;
- Принудительно завершаем процесс адаптации и глушим двигатель.
- Запускаем двигатель и проверяем РХХ. Если адаптация прошла успешно, то шаги РХХ будут равны 27-28.
Адаптация ДЗ на Audi A4:
- Прогреваем двигатель до t=800C и глушим авто. Затем подсоединяем кабель к диагностическому разъему и после включения зажигания запускаем программу диагностики (VAG-COM).
- Входим в раздел 01-двигатель.
- Входим в раздел «адаптация-10».
- На канале 00 нажимаем кнопку «читать».
- Сохраняем результат и возврат к заводским установкам.
- Вход в базовые установки (04) и переходим к режиму измерений.
- Вводим значение канала 098, запуск адаптации.
- Ожидаем сообщение о завершении процесса адаптации.
- Возвращаемся в исходный раздел. Закрываем программу и отсоединяем кабель.
Адаптация на примере некоторых автомобилей
Другой способ, который рассмотрим на примере одной известной немецкой марки, тоже предполагает адаптацию без компьютера. Здесь следует прогреть двигатель до температуры примерно 70-99°C. Напряжение аккумулятора должно быть не менее 12,9 Вольт при неработающем двигателе. Схема действий относительно того, как адаптировать дроссельную заслонку на «Фольксвагене», будет примерно такова:
- Прогрев и заглушив мотор, следует выждать небольшой промежуток (5-10 с.).
- При отпущенной педали газа включить зажигание и подождать 3 секунды.
- По истечении 3 секунд нужно 5 раз нажать на педаль акселератора до упора и отпустить обратно. Действовать быстро, так как на это дается всего 5 секунд.
- После 5-го упражнения стоит выждать паузу.
- Через 7 секунд снова нажать на педаль до упора и держать в таком положении, пока индикатор «CHEK» не начнет мигать (≈ 10 с.), затем должен гореть постоянно (еще ≈ 20 с.).
- Когда индикатор будет гореть постоянно, досчитать до трех и только после этого отпустить педаль.
- Произвести запуск двигателя (при необходимости повторить), выждать паузу секунд 20, затем слегка газануть (2000-3500). Если на ХХ тахометр показывает 700 оборотов (+- 50), значит, адаптация произведена успешно.
При этом необходимо точно придерживаться временных промежутков каждого шага настройки. Только так обучение ЭБУ пройдет гладко. Но перед этим стоит изучить особенности адаптации и возможность ручной процедуры для своего автомобиля. Возможно, только специалисты СТО смогут помочь.
Когда не стоит выполнять адаптацию ДЗ?
Стоит заметить, что проводить вышеперечисленные процедуры, используя программный софт и специальное диагностическое оборудование, уместно в случае сбоя настроек заслонки. Не имеет значения, нарушены электронные параметры или сбились механические настройки оборудования.
Если работа дросселя нарушена вследствие износа, тогда целесообразнее подумать о ремонте или замене детали. Если вдруг, после вышеописанных действий, адаптация не происходит, стоит проверить моторчик, отвечающий за открытие/закрытие заслонки. Возможно, не хватает мощности для правильной работы узла.
На примере адаптации дроссельной заслонки вышеперечисленных авто, можно сделать вывод, что для абсолютно всех автомобилей характерны некоторые общие процессы.
Так, например, почистить корпус заслонки внутри и снаружи перед началом адаптации, необходимо для любой марки авто.
В том лишь разница, что в некоторых автомобилях регулировка заслонкой осуществляется с помощью троса, а в других при помощи электроники. Это различие проявится в выборе параметров адаптации.
