Renault Megane II Снятие и установка ЭБУ ABS Ремонт своими руками, фото и видео инструкции, советы

Нужна ли вам система ABS?

Расчётные данные сравниваются с реальными показателями, которые ЭБУ получает с датчика ускорения, измеряющего угловые и поперечные параметры. Но иногда при движении по скользкому участку дороги она работает нелогично потому, что расчёт данных датчиков компьютер ведёт для нормальных дорожных условий.

Для таких экстремальных условий вождения инженеры Renault предусмотрели возможность отключения СТТ. Сделано это специально для опытных автомобилистов, способных вывести автомобиль из сложной ситуации на небольшой скорости, полагаясь на личный опыт и практические навыки управления.

ABS своими руками. Рено Меган. (и не только).

Многие отечественные автолюбители предпочитают отключать все датчики системы ABS, особенно в зимний период времени.

Частые вопросы по автодиагностике через компьютер или смартфон:

Рассмотрим популярные вопросы по сервису Renault Megane 2.

Подходящие адаптеры, кабели и программы для сервиса

Марка блока управления Шина данных Сканер ПО
ECU Siemens EMS 3120, 3125, 3130, 3132 CAN
  • Renault CAN Clip (Original)
  • ELM327 *
  • Сканматик 2 CARS
  • CDP Launch CReader
  • DDT2000 CLIP (Renault)
  • Torque Pro
  • PyRen launcher (CLIP базы)
  • Сканматик XR25PC (ранние выпуски ЭБУ)
Bosch
DELPHI

* Для сканеров на ELM 327 рекомендована ревизия чипа 1.5, например Scan Tool Pro

Важно:

В Renault реализована единая схема общения модулей по CAN-шине. Опрос внешним оборудованием происходит аналогично

Для ELM327 важно выбрать правильную модификацию. Стабильная работа, чтение памяти ЭБУ обеспечивает версия 1.5

Блоки управления фирмы DELPHI диагностируются одноименным сканером. На рынке часто встречаются аналоги серии DS по низкой стоимости. На практике часты случаи «отвала» сканера из-за низкого качества.

Подходящие сканеры для Renault Megane

Для Renault Megane II используются следующее оборудование:

  1. RENAULT CAN CLIP. Дилерский сканер, подходящий для всей линейки автомобилей Рено. Имеет собственное программное обеспечение.
  2. Launch CReader VI S. Портативный аппарат, оснащенный встроенным дисплеем. Прибор поддерживает глубокую диагностику машины, считывания памяти блока управления.
  3. Launch CReader 7S – обновленный вариант. Применяется в линейке Renault для сброса сервисных диапазонов. Хорошо коммутируется с блоками типа BOSCH, Siemens.
  4. Black CDP+. Аналог известного AUT OM CDP. Профессиональный сканер мультимарочного использование. Подходит для Рено второго поколения.

Мощный вариант для комплексного анализа автомобиля — Renault CAN CLIP. Заточен под работу с машинами данной марки.

профессиональной диагностики без дилерского прибора CLIP

Диагноситку Рено Меган, в зависимости от устройства и программного обеспечения, можно разделить на три типа:

  • подключение через Android-совместимый прибор, с использованием Torque PRO и расширенным PID +OBDII ELM327 адаптер версии 1.5;
  • через компьютер илиAndroid-совместимое устройство, с применением скриптов PyREN +OBDII ELM327 адаптер версии 1.5;
  • применение диагностического программного обеспечения DDT2000 + OBDII ELM327 адаптер версии 1.5.

Работать с базами DDT2000 можно как через сам PyRen на ПК, так и через другую оболочку под названием DDT4ALL.

Порядок действий:

  1. Установка Torque Pro на Андроид-устройство.
  2. По пути /.torque/extendedpids перенести файл конфигурации .csv. Он имеет расширенный набор инструкций PID. Это позволит сканеру «общаться» с большинством модулей автомобиля. Удобный способ переноса файлов конфигурации – Total Commander.
  3. Для Megane 2 необходимо изменить стандартную строку инициализации. Рабочий вариант: atat0\natstff\natat1\natal\natcra7e8\natfcsh7e0\natfcsd300000\natfcsm1\nattp6\n10C0

После проведения предварительных настроек можно соединиться с блоком. Схема опробована на блоках управления ДВС К9К 832, 836, 837 – Siemens, Valeo.

Torque Pro позволяет диагностировать большинство систем автомобиля, анализировать данные датчиков в реальном времени, проводить тесты электронных модулей.

Примечание:

С недавнего времени для автомобилей RENAULT появилась возможность профессиональной углубленной диагностики на коленке без использования дорогостоящего дилерского прибора под названием CLIP.

Например, зная нужные сценарии, можно перепрограммировать параметры любого блока автомобиля, или изменить заводские тарировки топливного бака, активировать бортовой компьютер, датчик наружной температуры. Все, что для этого потребуется — Android смартфон, программное обеспечение PyRen и правильный Bluetooth OBDII адаптер ELM327.

Источник

Как отключить абс на Рено 2, принципы работы, датчики

Renault sandero stepway горит лампа nkscooters.ru4

Она контролирует реальную траекторию движения колёс, которая должна совпадать с оптимальными параметрами в конкретной ситуации. Чтобы закупорить соединительные муфты гидравлического блока после отсоединения трубок, потребуются заглушки.

Очистите совмещающиеся поверхности датчика и опорного щита барабанного тормоза и нанесите на корпус датчика небольшое количество универсальной смазки. Каждый микропроцессор обрабатывает одну и ту же информацию по различным вычислительным алгоритмам, используя для связи друг с другом механизм обмена с иерархической структурой.

Она контролирует реальную траекторию движения колёс, которая должна совпадать с оптимальными параметрами в конкретной ситуации. Корреляция пути колеса происходит путём приложения к нему определённого усилия, способного оптимизировать кручение колёс и предотвратить занос, срыв с заданной траектории автомобиля.

Система работает, выполняя весь возложенный на неё функционал с помощью электронного блока управления ЭБУ BOSCH, который распределяет усилия на колёса через электронасос, подающий необходимые усилия на электромагнитные клапаны.

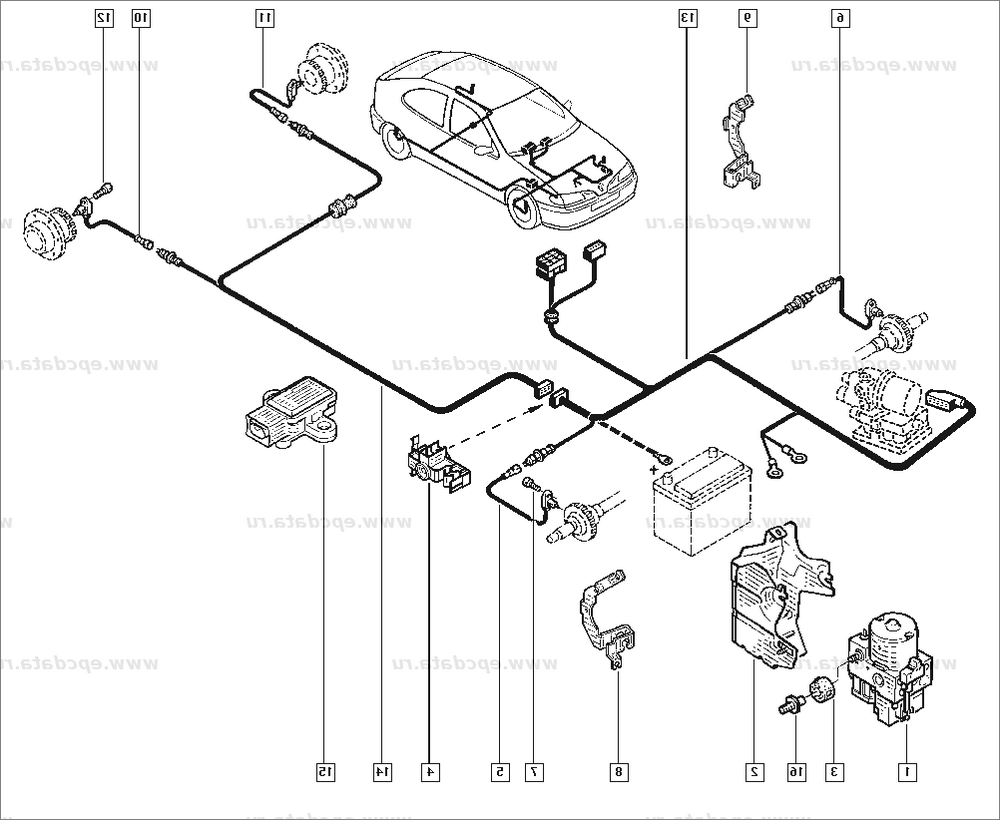

Датчики АБС Renault Megane (I) (95-03 г.в.)

В блок регулировки входят 12 клапанов, распределяющих усилия на колёса увеличением или снижением давления жидкости в контурах. Распределение усилий ЭБУ происходит на основании информации получаемой с датчиков: Давления; Положения рулевого колеса, находящегося в электроусилителе руля ЭРУ ; Ускорения; Скорости вращения на каждом колесе.

На основании сигналов с датчиков скорости вращения колёс и положения руля ЭБУ рассчитывает оптимальную траекторию для данной скорости и расположения автомобиля на дороге. Расчётные данные сравниваются с реальными показателями, которые ЭБУ получает с датчика ускорения, измеряющего угловые и поперечные параметры.

Но иногда при движении по скользкому участку дороги она работает нелогично потому, что расчёт данных датчиков компьютер ведёт для нормальных дорожных условий. Для таких экстремальных условий вождения инженеры Renault предусмотрели возможность отключения СТТ.

Сделано это специально для опытных автомобилистов, способных вывести автомобиль из сложной ситуации на небольшой скорости, полагаясь на личный опыт и практические навыки управления. Отверните соединительные гайки и отделите трубки от гидравлического блока. Будьте готовы к выходу жидкости.

Закупорьте отверстия блока и трубки заглушками, чтобы предотвратить проникновение грязи и дальнейшую потерю жидкости. Если не заткнуть надежно соединительные муфты гидравлического блока, в его насос может попасть воздух см.

Настройка зажигания рено 2

Renault Megane 2. Неправильная регулировка угла опережения зажигания

Что такое угол опережения Момент зажигания, как правило, определяют по положению коленчатого вала в соответствии с его положением относительно ВМТ. Что касается обозначения, то это – градус до ВМТ. Из этого и следует вывод о том, что данный угол называется углом опережения зажигания. Если же момент зажигания сдвигается от ВМТ, то угол увеличивается, то есть зажигание становится ранним. Если же он, наоборот, сдвигается к ВМТ, то угол, соответственно, уменьшается, а зажигание считается поздним.

То, какой угол опережения зажигания будет действенен, зависит от множества факторов: 1 Скорость вращения коленчатого вала: чем большее количество оборотов он осуществляет, тем раньше воспламенение топливно-воздушной смеси необходимо для того, чтобы достичь пика максимального уровня давления в нужной для этого точке. 2 Температура: чем она ниже для двигателя и смеси, тем, соответственно, будет ниже и реакция окисления, в результате чего угол должен быть более ранним и наоборот. 3 Нагрузка на двигатель: чем она больше, тем и более высокий уровень в цикличном наполнении цилиндра, как результат – необходимость меньшего угла зажигания для того, чтобы не допустить детонацию (непредсказуемый взрыв в двигателе).

Признаки неправильной регулировки угла опережения зажигания

-Потеря уровня мощности; -Потеря уровня приемистости; -Осуществление автомобилем неустойчивого холостого хода; -Некий провал, если надавливать на педаль «газа», а также возникновение стука пальцев; -Проблемы при попытках запуска двигателя; -Невозможность автомобиля развивать обороты максимального уровня; -Повышенный уровень расхода топлива; -Возникновение выстрелов в карбюратор или глушитель; -Перегрев мотора; -Детонация двигателя после прекращения его работы.

Проверка настройки угла опережения зажигания

Чтобы проверить, какой угол опережения зажигания был выставлен и является ли он правильным, нужно руководствоваться такими признаками: -Никаких «провалов» в работе прогретого двигателя не должно ощущаться при его холостом ходу. -Краткая детонация (около 3-5 секунд) должна присутствовать, если резко надавить на педаль газа, при этом движение должно происходить на максимально ровном участке дороги при факте четвертой передачи и скорости движения около 50 км/ч. Другими словами – должен быть слышен стук пальцев. Если такого не наблюдается, то было установлено слишком позднее зажигание, если же это есть, но не может никак пройти, то раннее. Откорректировать ситуацию можно при помощи небольших вращений трамблера в разные стороны, после чего проверку надо произвести еще раз до получения оптимальных результатов.

Последствия неправильно выставленного угла зажигания

ОТ правильного момента зажигания зависит не только мощность и расход горючего. Если искра на свече зажигания образуется раньше положенного времени, тогда давление расширяющихся газов начинает противодействовать поднимающемуся в ВМТ поршню (раннее зажигание). Воспламенение рабочей смеси после того, как поршень начал двигаться из ВМТ вниз, приводит к тому, что высвобождающаяся энергия топлива «догоняет» поршень и попадает в выпуск, а не совершает полезную работу (позднее зажигание).

Признаки раннего зажигания проявляются в виде следующих симптомов: -появление металлического звонкого призвука во время работы двигателя, который локализуется в области блока цилиндров; -плавают обороты холостого хода, двигатель работает нестабильно; -после нажатия на «газ» возникает пауза, двигатель не «тянет» и перерасходует топливо;

Позднее зажигание также наносит ощутимый вред двигателю. Сгорание смеси в данном случае происходит в условиях понижения давления и увеличения объема в цилиндре ДВС. Нарушается сам процесс горения топливно-воздушной смеси, которая догорает во время рабочего хода поршня. В результате признаками позднего зажигания являются: -двигатель теряет мощность, для разгона нужно сильно давить на газ; -отмечается значительное повышение расхода топлива; -мотор сильно коксуется отложениями и нагаром; -неправильное сгорание смеси ведет к перегреву двигателя;

Источник

Renault Laguna 2008, engine Gasoline 2.0 liter., 140 h. p., Front drive, Manual — electronics

Comments 20

Всем привет, на днях менял лямбду на СТО, попросил заодно почистить дросселельную заслонку, после того как провели процедуры — уехал и не обратил внимание на момент с холостым ходом, на паркинге (у меня автомат), обороты плавают 1400-1800 и при понижении передачи с второй на первую переход стал идти с какими-то рывком, опять таки, по ощущениям из-за повышенного хх или неправильного положения заслонки. Заехал к электрику на клип на адаптацию (или как оно там называется) дросселя, он поставил как должно быть по дефолту на моем моторе — 750 оборотов, но фактически они до этого значения не понизились

То есть они запрограммированы, но не опускаются. С чем это может быть связано? Криво вернули дроссельную на место ? Что-то физически подкрутить нужно? И вот ещё что, когда стоишь на паркинге и крутишь рулём обороты падают с этих самых 1400-1800 до 1200. Это как вообще возможно?

Попробуй ручную адаптацию сделатьИ посмотри

Ручная — это та, которая описана в этой теме?«Подайте напряжение питания»+» после замка зажигания» как это понимать?Благодарю

Да, Вставить карточку надо значит

Не сработало. Поеду в тот сервис, где чистили, покажу видео, пусть возятся

Удачи, напиши потом что было

Дело в том, что в дроссельной заслонке двигателя F4P нет подобного покрытия, о котором говорилось в видео выше, сама заслонка в закрытом состоянии не имеет зазоров, соответственно сифонить оттуда не могло.

Всё оказалось куда проще!

Необходимо было вместе с чисткой обратить внимание на состояние уплотнительных колец. Малое кольцо, которое входит в двигатель оказалось в плачевном состоянии, при попытке его снять — просто лопнуло, т.к

с течением времени просто напросто зачерствело и потеряло свои уплотнительные свойства и пропускало воздух оттуда.

Сменили кольцо, почистили, на всякий случай, все контакты, поджали клеммы, вернули на место и уаля — обороты 750-800, как и должны быть, чуть-чуть плавают, но в пределах «нормы» есть у меня еще подозрения, что что-то не так с ГУРом, т.к. при провороте руля при стоящей машине на паркинге обороты снижаются.

Ах да, все эти работы, на этот раз, проводили со скинутой клеммой АКБ, чтоб не ехать заново к электрику на клип для инициализации дросселя.

П.С.: машина стала прекрасно набирать\снижать скорость, менять передачи (напомню, что у меня акпп) вообще без запинки, ни толчка, ни пинка, все просто идеально.

Источник

Правильная чистка и адаптация дроссельной заслонки Рено 2

Дроссельный узел необходим для того чтобы дозировать количество воздушной смеси, поступающей в камеру сгорания. Основной его компонент – заслонка, которая отклоняется на определенный угол, тем самым регулируя поток. Периодически дроссельный узел может засоряться. Причин тут может быть несколько:

  • Картерные газы, проходящие через фильтр, не очищаются и оседают на стенках дросселя
  • Воздушный фильтр слишком загрязнен и требует замены
  • Повреждение бокса для воздушного фильтра, вследствие чего идет забор неочищенного воздуха.
  • Прочие неисправности

В результате на стенках и на заслонке может образовываться налет, который со временем увеличивается и образует дополнительное препятствие для забора воздуха. Угол заслонки, который выставляется ЭБУ автомобиля становиться недостаточным, в результате топливовоздушная смесь становится бедной. Все это сказывается на ходовых качествах автомобиля, обороты могут плавать, наблюдается снижение мощности, особенно при подъемах.

Renault Megan 2, 3 своими руками

по моделям авто 1 комментариев 05 апреля 2020 Просмотров: 2722 Рейтинг:

Время прочтения

Сложность материала:

Для любителей — 3 из 5

Рено насчитывает три линейки модификаций – первая, вторая, третья. Несмотря на небольшие различия электроники, принцип компьютерной диагностики остается прежний.

Для сервиса предусмотрен официальный прибор – Renault Can Clip. Но у аппарата есть весомый минус – цена. Диагностику автомобиля можно провести и другими сканерами. При этом возможности анализа электронных блоков остаются прежними.

Данная инструкция подробно описывает процесс считывания данных с ЭБУ «Renault Megane». Статья так же содержит рекомендации: какой сканер или адаптер, а так же программу выбрать для диагностики. В статье имеются полезные ссылки на более подробные инструкции и обзоры диагностического оборудования.

Автор сайта elm327-obd2.ru

Проверка дроссельного узла на Рено 2

Дроссельный узел не разборный и в случае неисправности подлежит замене.

Для работы нам потребуется мультиметр.

Назначение выводов дроссельного узла (данные взяты из технической ноты Renault (смотри после таблицы))

Номер вывода Двигатель 1,4

Двигатели 1,6 и 2,0

1 Общая «масса»

Сигнал с первой дорожки датчика

2 Сигнал с первой дорожки датчика

Питание + 5В дорожек датчика

3

«-» электродвигателя

«+» электродвигателя

4

«+» электродвигателя

Сигнал со второй дорожки датчика

5 Питание + 5В дорожек датчика

«-» электродвигателя

6

Сигнал со второй дорожки датчика

Общая «масса»

Вырезка из технической ноты Renault «Двигатель и его системы», с описанием контактов разъема блока дроссельной заслонки. Левая картинка для двигателя 1,4, правая для двигателей 1,6 и 2,0.

Работу выполняем в следующей последовательности:

  1. Снимаем дроссельный узел. Как это сделать, читаем в статье «Чистка дроссельной заслонки Рено 2».
  2. Мультиметром в режиме омметра измеряем сопротивление датчика между выводами 2 и 6 (для двигателя 1,4 между выводами 1 и 5, порядковые номера выводов нанесены на изолятор соединительного разъема), которое должно быть в пределах 750 – 1250 Ом.

Расположение выводов на дроссельном узле двигателей 1,6 и 2,0.

  1. Аналогично измеряем сопротивление обмотки электродвигателя между выводами 3 и 4 (только для двигателя 1,4), которое должно быть около 1,6 Ом.

Примечание: Указанным способом можно только убедиться в неисправности дроссельного узла. Неисправный дроссельный узел необходимо заменить. Более тонкую проверку можно выполнить только с использованием специального диагностического оборудования.
