Замена передних тормозных колодок на автомобиле Рено

Тормозные колодки придется менять в случае их износа (общая толщина накладки и колодки менее 6 мм — см. фото выше), отслоения накладки от колодки, неравномерном износе, замасливании. Замене тормозного диска.

Передние тормозные колодки на автомобилях Рено заменяются сразу в обоих тормозных механизмах передних колес, то есть две пары (для предотвращения возникновения заноза).

Необходимые инструменты, приспособления, запчасти

— Рожковый ключ на «17»

— Накидной ключ или головка на «13»

— Толстая шлицевая отвертка или небольшая монтажка

— Два комплекта новых передних тормозных колодок

Подготовительные работы

— При наличии повышенного уровня тормозной жидкости в бачке на главном тормозном цилиндре, откачиваем ее излишек при помощи шприца или груши, во избежание ее перелива после установки новых колодок и сильном утапливании поршней в тормозные цилиндры суппортов

— Поддомкрачиваем автомобиль и снимаем одно из передних колес

— Очищаем тормозной механизм переднего колеса от грязи

Порядок замены передних тормозных колодок на автомобиле Рено первого поколения

Отворачиваем нижний болт направляющего пальца

Используем рожковый ключ на «17» для удержания направляющего пальца и накидной ключ на «13» для отворачивания болта.

Поднимаем плавающую скобу суппорта вверх

Если поднять скобу затруднительно, нужно подвигать ее вправо-влево и повторить попытку. Можно поддеть отверткой под суппорт и поднять скобу используя ее как рычаг.

Извлекаем переднюю тормозную колодку из направляющей

Заднюю тормозную колодку оставляем в направляющей чтобы опираясь на нее можно было утопить поршень во внутрь цилиндра.

Утапливаем поршень тормозного цилиндрика в его корпус

Для этого опускаем плавающую скобу обратно вниз, и, используя большую шлицевую отвертку (монтажку) как рычаг (вставив ее между тормозным диском и суппортом) сдвигая его наружу, утапливаем поршень.

Извлекаем вторую тормозную колодку

Поднимаем скобу вверх и извлекаем тормозную колодку.

Очищаем направляющие передних тормозных колодок от грязи

Снимаем две пружинные скобы накладок и очищаем их и посадочные поверхности направляющей под тормозные колодки. Скобы устанавливаем обратно.

Вставляем новые тормозные колодки

При утопленном поршне суппорта колодки должны стать без затруднений.

Опускаем плавающую скобу и закрепляем ее болтом

Перед установкой желательно нанести на болт немного фиксатора резьбы для предотвращения самопроизвольного его отворачивания. Момент затяжки болта 3,4 кгс.м.

Аналогично производим замену передних тормозных колодок на другом колесе.

После замены передних тормозных колодок следует несколько раз нажать на педаль тормоза для установки зазоров между колодками и дисками.

Примечания и дополнения

— Перед установкой новых тормозных колодок следует провести ревизию состояния направляющих пальцев, их пыльников и пыльников тормозных цилиндров (см. фото выше). Палец извлекаем из направляющей, очищаем от загрязнений. Смазываем небольшим количеством пластичной смазки (литол, смазка шрусов и т.п.) и вставляем обратно. Поврежденные или изношенные пыльники пальцев и цилиндра следует заменить.

— Период притирки новых тормозных колодок к тормозному диску 100-200 км пробега

Необходимо соблюдать осторожность в этот период, так как тормозной путь автомобиля увеличивается. Так же необходимо избегать резкого торможения, так как можно «поджечь» новые накладки колодок и ни о каком эффективном торможении с такими колодками в дальнейшем не может быть и речи. Еще статьи по тормозной системе автомобилей Рено первого поколения

Еще статьи по тормозной системе автомобилей Рено первого поколения

Схема подключения стоп-сигналов в задних фонарях и дополнительного стоп-сигнала автомобиля Рено первого поколения Скрипят передние тормозные колодки, причины Замена тормозных дисков Рено Логан Как снять суппорт Рено Логан 1,4 Загорелась лампа неисправности тормозной системы автомобиля Рено Логан Регулировка ручника на Рено Логан

Сравнительный тест-

— Замена передних тормозных колодок на автомобиле ВАЗ 2108 (2109, 21099)

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Проверка и замена подшипников ступицы заднего колеса Renault Megane

Проверка и замена подшипников ступицы заднего колеса

Двухрядный роликовый или шариковый подшипник заполнен смазкой и герметично закупорен, и не нуждается в обслуживании. Не снимайте подшипник без крайней необходимости, поскольку это приведет к его повреждению. Не перетягивайте гайку приводного вала в попытке “отрегулировать” подшипник.

ПРОВЕРКА

1. Заблокируйте передние колеса и выберите задний ход (или положение “Р”). Поддомкратьте заднюю часть автомобиля и установите ее на осевые подпорки. Снимите заднее колесо и полностью освободите ручной тормоз.
2. Чтобы проверить подшипник переднего колеса на износ, измерьте боковой люфт ступицы. Установите микрометр так, чтобы его зонд упирался во внешнюю сторону фланца ступицы. Люфт не должен превышать 0.03 мм. Если это не так, подшипник изношен чрезмерно и его следует заменить.

МОДЕЛИ С ЗАДНЕЙ ОСЬЮ ЗАКРЫТОГО ТИПА

ЗАМЕНА

1. Снимите барабан заднего тормоза как описано в Главе Тормозная система.

2. Используя специальные плоскогубцы, снимите стопорное кольцо подшипника с наружной стороны ступицы (обратитесь к сопроводительной иллюстрации).

3. Надежно подоприте наружную сторону ступицы и вытесните или выбейте подшипник, используя трубчатую выколотку. Выколотка должна опираться только на наружное кольцо подшипника.
4. Тщательно очистите ступицу от грязи и смазки. Сточите задиры и неровности, которые могли бы помешать установке нового подшипника. Проверьте ступицу на наличие трещин и других повреждений и замените ее, если необходимо. Подшипник и стопорное кольцо должны быть заменены после каждого их снятия. Ремонтный комплект для замены подшипника состоит из самого подшипника, стопорного кольца, прокладки, упорной шайбы, гайки ступицы и защитного колпачка со смазкой.
5. При сборке, убедитесь (если возможно), что новый подшипник наполнен смазкой. Нанесите на наружное кольцо подшипника и поворотную цапфу тонкий слой трансмиссионного масла.
6. Надежно подоприте обратную сторону ступицы, затем установите подшипник в рабочее положение, используя подходящую распорную втулку, которая опирается только на наружное кольцо подшипника. Убедитесь, что подшипник не перекошен.
7. Прикрепите подшипник новым стопорным кольцом.
8. Установите тормозной барабан как описано в Главе Тормозная система.

МОДЕЛИ С ЗАДНЕЙ ОСЬЮ ОТКРЫТОГО ТИПА

ЗАМЕНА

1. На этих моделях встречаются два типа сборки ступицы. На автомобилях, где ступица и тормозной барабан представляют собой единый неразборный блок, процедура замены подшипника аналогична описанной выше. На автомобилях, где тормозной барабан съемный (Scenic), подшипник вмонтирован с ступицу и не может быть снят отдельно. На этих моделях замена подшипника влечет за собой замену полной сборки ступицы, что описано ниже.
2. Снимите барабан заднего тормозного механизма как описано в Главе Тормозная система.
3. Аккуратно отожмите отверткой крышку из центра ступицы. Если крышка повреждена, замените ее.
4. Используя головку и длинный стержень, отверните гайку ступицы колеса. Выбросите гайку — она подлежит замене.
5. Извлеките сборку ступицы и подшипника из поворотного кулака. Если сделать этого не удается, постучите по периферии фланца ступицы киянкой или используйте универсальный съемник.
6. Установите сборку ступицы и прикрепите ее новой гайкой. Затяните гайку приведенным в Спецификациях усилием, и установите колпачок ступицы.
7. Установите тормозной барабан как описано в Главе Тормозная система.

Видео про «Проверка и замена подшипников ступицы заднего колеса» для Renault Megane

замена заднего ступичного подшипника на рено 2

Как заменить задний подшипник ступицы на Рено в гаражных условиях самому

Задний подшипник ступицы замена. Рено Флюенс, Меган3, Меган2. | Видеолекция#2

Непосредственный и замена переднего подшипника ступицы на автомобиле Рено 1.4-1.6

Перед заменой подшипника ознакомитесь с устройством передней подвески и подшипникового узла.

  1. Корпус поворотного кулака;
  2. Держатель датчика AВS;
  3. Заменяемая деталь (шарикоподшипник);
  4. Стопорное колечко;
  5. Передняя ступица.

Подготавливаем инструмент по списку:

  1. Набор слесарных ключей и накидных головок;
  2. Отвертка, молоток;
  3. Круглогубцы, тиски;
  4. Съемник (по возможности);
  5. Динамометрический ключ (желательно).

Замена подшипника — последовательность операций:

    1. Воротком или ключом ослабляем болт крепления колес.

    1. Затем ослабляем ступичную контргайку.

Приподнимаем домкратом автомобиль, и полностью скручиваем ключом колёсные болты и снимаем колесо

ВАЖНО: для безопасности выполнения работ рекомендуется сначала ослабить гайки, а уже потом поднимать авто домкратом.
Теперь снимаем колодку. Откручиваем две гайки ключом на 18, затем разжимаем колодки отвёрткой, вставив её внутрь суппорта.

    1. Далее ослабляем болт ключом на 16, который держит рулевой наконечник. Затем выбиваем его молотком или используем съемник для рулевых наконечников. Затем сразу же откручиваем два болта ключом на 18, которые крепят кулак к стойке.

    1. Освобождаем от крепления шаровую опору.

    1. Теперь полностью скручиваем ключом все крепления поворотного кулака, с помощью удлинителя на ключ.

    1. Снимаем шаровую и рулевую тягу с кулака.

    1. Затем демонтируем весь поворотный механизм.

    1. Снимаем тормозной диск, далее работа будет с самой ступицей.
    2. Зажимаем в тиски корпус поворотного механизма, теперь выпрессовываем ступицу съемником или выбиваем с помощью наставки в виде съемной головки от ключа, или используйте пресс.

    1. Вынимаем элемент из кулака, одно из внутренних колец останется на ней, остальная часть останется внутри корпуса.

    1. Демонтируем защитную шайбу от п/ш.

    1. Внутреннюю обойму демонтируем, для этого сдвигаем обойму с помощью зубила, чтобы зацепиться съемником.

    1. Стягиваем съемником обойму.

Совет:

Если у вас нет такого съемника, поступите иначе. Болгаркой с маленьким диском можно подрезать обойму на ступице и расколоть её зубилом.

    1. Теперь извлекаем остальные части старой детали. Начнем со стопорного кольца, извлекаем его таким способом.

    1. Осталось выбить наружную обойму, как делали до этого, или использовать съемник.

Или таким способом, через наставку (подробнее смотрите в конце статьи).

    1. Затем отчищаем посадочные поверхности от грязи, протираем детали ветошью. Обязательно смазываются посадочные поверхности, для этого используют Литол.
    2. Начинаем установку нового изделия. Сначала устанавливаем шайбу датчика от анти блокировочной системы, как на фото.

Важно знать:

Когда монтируете подшипник, ориентируйте его торец с чёрной магнитной полосой, к держателю датчика антиблокировочной системы.

    1. Правильно вставляйте кольцо, на фото показано необходимое базирование. Фиксатор датчика 1 напротив специального паза в поворотном кулаке 2.

    1. Новый подшипник наживляем в посадочное отверстие, ровно, без перекосов. При помощи ручного съемника запрессовываем деталь в корпус, либо забиваем равномерными ударами через наставку в тисках.

    1. Следующее действие — необходимо в корпус кулака установить стопорное кольцо.

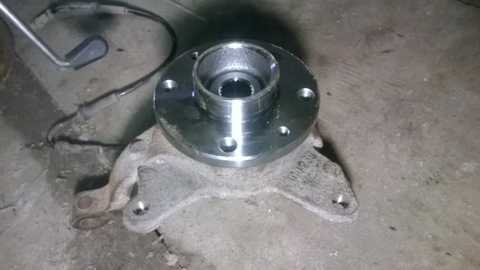

    2. Теперь запрессовываем ступицу в новый подшипник до упора (в отверстие).

  1. Собираем узел в обратной последовательности. После установки внешнего стопорного кольца и ступицы, крепим тормозной диск и прикручиваем кулак на место к стойке, шаровой опоре и рулевой тяге. на этом замена считается завершенной.
  2. После сборки проверьте плавность вращения колеса, шум и люфт подшипника должен исчезнуть.
  3. Чтобы убедиться с отсутствии люфта, установленный подшипник регулируют по осевому зазору.
  4. Рекомендуется сделать сход-развал колёс, так как откручивались болты на стойке.

Важно знать:

При прессовке усилия съемника или пресса, либо удары через наставку, должны быть направлены только на торец наружной обоймы новой детали.

Это интересно: Замена ступичного подшипника Рено видео — разъясняем обстоятельно

Пошаговая инструкция замены переднего ступичного подшипника на Рено с АБС и без АБС

Ну, что же теперь пора перейти к самому процессу замены переднего ступичного подшипника на Рено Логан (Renaut Logan) комплектации с АБС и без АБС. Сам процесс не будет сильно отличатся, поэтому вы сможете его использовать как в одном так и в другом случае. И так приступим:

  1. Перед тем как домкратить колесо, рекомендуем вам сорвать фиксирующую гайку с переднего колеса. Гайка срывается головкой на 30. Предварительно очищаем и срываем ее.
  2. Теперь снимаем колесо
  3. После того как сняли колесо, нам необходимо, отключить датчик АБС если у вас машина с датчиком. Отключается он очень легко, выдергивается из пружинки и все!
  4. Теперь нам нужно открутить рулевой наконечник. Родная гайка идет диаметром 16 мм. Если подшипник уже меняли то, встречается и гайка 17мм. Откручиваем гайку и легкими ударами молотка извлекаем рулевой наконечник из кулака.
  5. Затем мы снимаем тормозной суппорт. Для этого разводим колодки и откручиваем сзади 2 болта на 18 мм. Извлекаем суппорт.

  6. Далее снимаем тормозной диск. Перед тем как его откручивать, желательно залить в отверстие вдш-ку и обстучать его.
  7. Затем можно выкрутить гайки и вынуть крепление кулака к стойке.
  8. Теперь откручиваем и снимаем шаровую опору. Она крепится сквозным болтом на 16 через кулак.
  9. После это нам необходимо разжать кулак. Для этого забиваем отвертку, как показано на скриншоте и разжимаем его в разные стороны.
  10. Теперь собственно мы с вами снимаем и сам кулак. Следует отметить, что привод очень часто прикипает к ступице, но в нашем случае кулак снялся очень легко.
  11. После того как сняли поворотный кулак, желательно конечно открутить его кожух. Он крепится двумя болтами на 30. Но, он очень часто ломается, поэтому я не советую его откручивать, если можно грамотно выприсовать ступичный подшипник.

Признаки неисправности и диагностика

Главный признак – избыточный шум, который усиливается во время езды. Второй важный признак – наличие люфта у колеса.

Чтобы точнее определить неисправность, и понять с какой стороны потребуется ставить новую деталь, необходимо:

  1. На скорости в 10-15 км/ч резко повернуть руль влево, после чего этот посторонний шум исчезнет, то значит, что шум исходит от левого колеса, а точнее, от подшипника его ступицы.
  2. Если же шум пропадает при повороте вправо, то придется менять подшипник на правом колесе.

Для проведения 100% диагностики следуйте инструкции:

  1. Поднять авто подъемником или домкратом.
  2. Если авто с передним приводом, то запустите двигатель, и на месте наберите скорость в 70-80 км/ч.
  3. Далее следует на слух определить, от какого колеса исходит больший шум.
  4. Если колесо не ведущее, то раскрутить его можно руками.
  5. После остановки колеса нужно взяться одной рукой за верхнюю часть, в второй – за нижнюю.
  6. Попытайтесь раскачать колесо в вертикальной плоскости.
  7. Даже при наличии небольшого люфта, подшипник придется менять.
  8. Аналогично пошатайте колесо в горизонтальной плоскости.

Примечание:

Бывает так, что люфт появляется из-за неисправностей элементов подвески, или же по причине неправильной затяжки ступичной гайки. Чтобы убедится, что дело не в подвеске, необходимо нажать на педаль тормоза, в проверки люфта по вертикали. Если люфт не пропал, то искать причину нужно в подвеске. Так же следует проверить момент затяжки контргайки, инструкция имеется в статье «Как затянуть ступичную гайку и каким моментом».

СНЯТИЕ И УСТАНОВКА ПРИВОДОВ ПЕРЕДНИХ КОЛЕС Renault Megane 2

Показано снятие привода левого переднего колеса. Привод правого колеса снимают аналогично, за исключением дополнитель­ных работ по снятию опоры промежуточного вала, описанных в конце этого подраздела.

Вам потребуются: кусачки, торцовые головки «на 10», «на 13», «на 16», «на 18», «на 30», ключ для болтов колес, мо­лоток, деревянная проставка, ключи «на 10», «на 13», «на 16», «на 18», юноч-ше- стигранник «на 6», специальное приспо­собление для снятия амортизаторной стойки с поворотного кулака.

1. Снимите защиту картера двигателя (см. «Снятие и установка брызговика и за­щиты картера двигателя», с. 63).

2. Слейте масло из коробки передач (см. «Проверка уровня, доливка и замена масла в механической коробке передач», с. 124).

3. Снимите декоративные колпаки пе­редних колес (см. «Замена колеса», с. 50).

4. Ослабьте затяжку гаек ступиц и болтов крепления колес.

При отворачивании гаек ступиц автомобиль должен стоять на земле. Ослабляйте и затя­гивайте болты крепления колес только на ав­томобиле, стоящем на земле.

5. Затормозите автомобиль стояночным тормозом, установите упорные бруски под задние колеса и приподнимите переднюю часть автомобиля, установив надежные опоры. Снимите передние колеса.

ПРИМЕЧАНИЕ

Если на автомобиле установлена антиблоки- ровочная система тормозов, отсоедините колодки жгутов проводов от датчиков часто­ты вращения колес.

6. Отсоедините от поворотных кулаков рулевые тяги (см. «Замена наконечника ру­левой тяги», с. 158).

7. Ослабьте затяжку гаек крепления амортизаторных стоек (см. «Снятие и уста-

новка амортизаторной стойки», с. 139) и отверните гайки до конца резьбы, но не снимайте их.

8. Отсоедините от поворотного кулака ша­ровую опору, отжав нижний рычаг вниз и пре­одолевая упругое сопротивление стабилиза­тора поперечной устойчивости (см. «Замена рычага передней подвески», с. 141).

9. Отведите немного в сторону амортиза- торную стойку, одновременно вынимая из ступицы хвостовик наружного шарнира равных угловых скоростей.

10. Полностью отверните гайки ступицы и снимите их.

ПОЛЕЗНЫЙ СОВЕТ

Если не удается извлечь хвостовики шарни­ров усилием рук, выбейте их из ступицы лег­кими ударами молотка через проставку, из­готовленную из мягкого металла или дерева.

11. С помощью монтажной лопатки вы- прессуйте хвостовики внутренних шарни­ров из полуосевых шестерней дифферен­циала и снимите приводы.

12. Для установки приводов сначала вве­дите шлицевый хвостовик корпуса наруж­ного шарнира в ступицу колеса и навинтите гайку ступицы до упора, не затягивая ее окончательно.

13. Затем введите шлицевый хвостовик корпуса внутреннего шарнира в сальник полуоси и немного проверните вал приво­да, чтобы совпали шлицы шарнира и ше­стерни полуоси.

14. Резкими движениями амортизатор­ной стойки с кулаком запрессуйте привод в шестерню полуоси до момента фиксации привода стопорным кольцом.

15. Установите колесо и заверните гайки до упора, не затягивая их окончательно.

16. Установите автомобиль на колеса, сняв с опор, и затяните гайку ступицы.

ПРЕДУПРЕЖДЕНИЯ

Гайку ступицы окончательно затягивайте на автомобиле, стоящем на земле, моментом

280 Н м. Перемещать автомобиль при неза­тянутой гайке ступицы категорически запре­щено во избежание повреждения сепарато­ра подшипника ступицы.

Не используйте гайки ступиц повторно.

17. Затяните болты крепления колес (см. «Замена колеса», с. 50).

18. Установите декоративные колпаки ко­леса (см. «Замена колеса», с. 50).

19. После установки всех деталей залей­те масло в коробку передач (см. «Проверка уровня, доливка и замена масла в механи­ческую коробку передач», с. 124).

Для снятия опоры промежуточного ва­ла привода правого переднего колеса до­полнительно необходимо выполнить сле­дующие операции.

1. Выверните три болта крепления и от­ведите опору от картера двигателя.

2. Снимите привод правого колеса.

3. Проверьте состояние подшипника опоры вала. Подшипник должен вращаться без люфта, шума и переката.

4. После установки правого привода вверните болты крепления опоры.

Видео по теме «Renault Megane 2. СНЯТИЕ И УСТАНОВКА ПРИВОДОВ ПЕРЕДНИХ КОЛЕС»

Снятие и установка левого привода Рено Логан, Сандеро,

Замена промежуточного подшипника Меган2

Снятие левого привода (ШРУСа) КПП Renault Megane 3

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Все про Рено
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
