Renault Logan K7M › Бортжурнал › Установка ГБЦ K7M 8кл

Доброго времени суток.Для установки ГБЦ потребуются следующие запчасти:

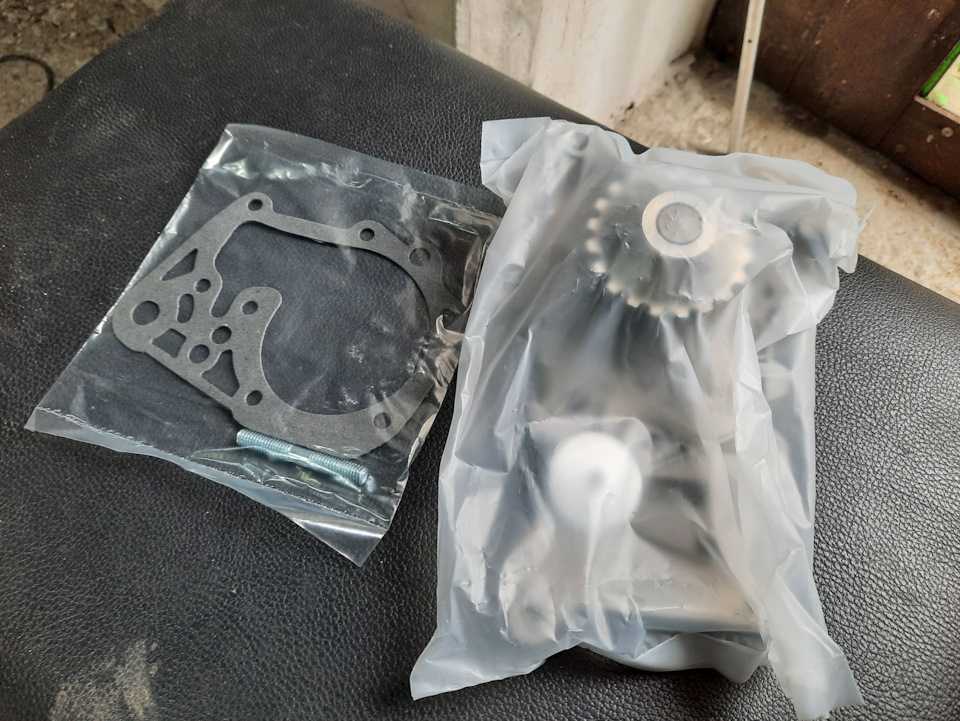

Kroner K202038Насос водяной

Renault 77 03 065 311Кольцо уплотнительное патрубка системы охлаждения

Francecar FCR210228Прокладка ГБЦ

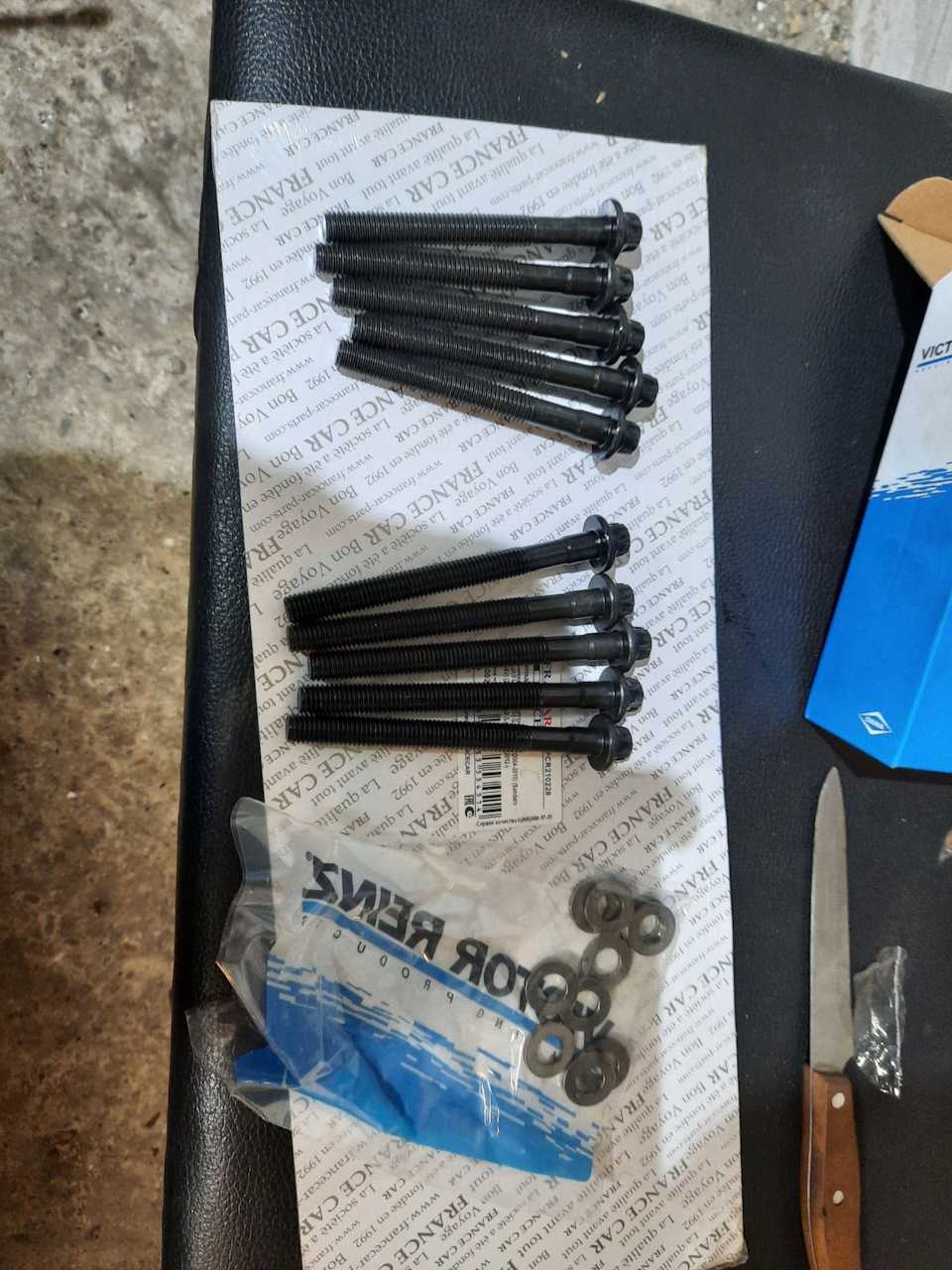

Reinz 14-32089-01Болт ГБЦ, комплект

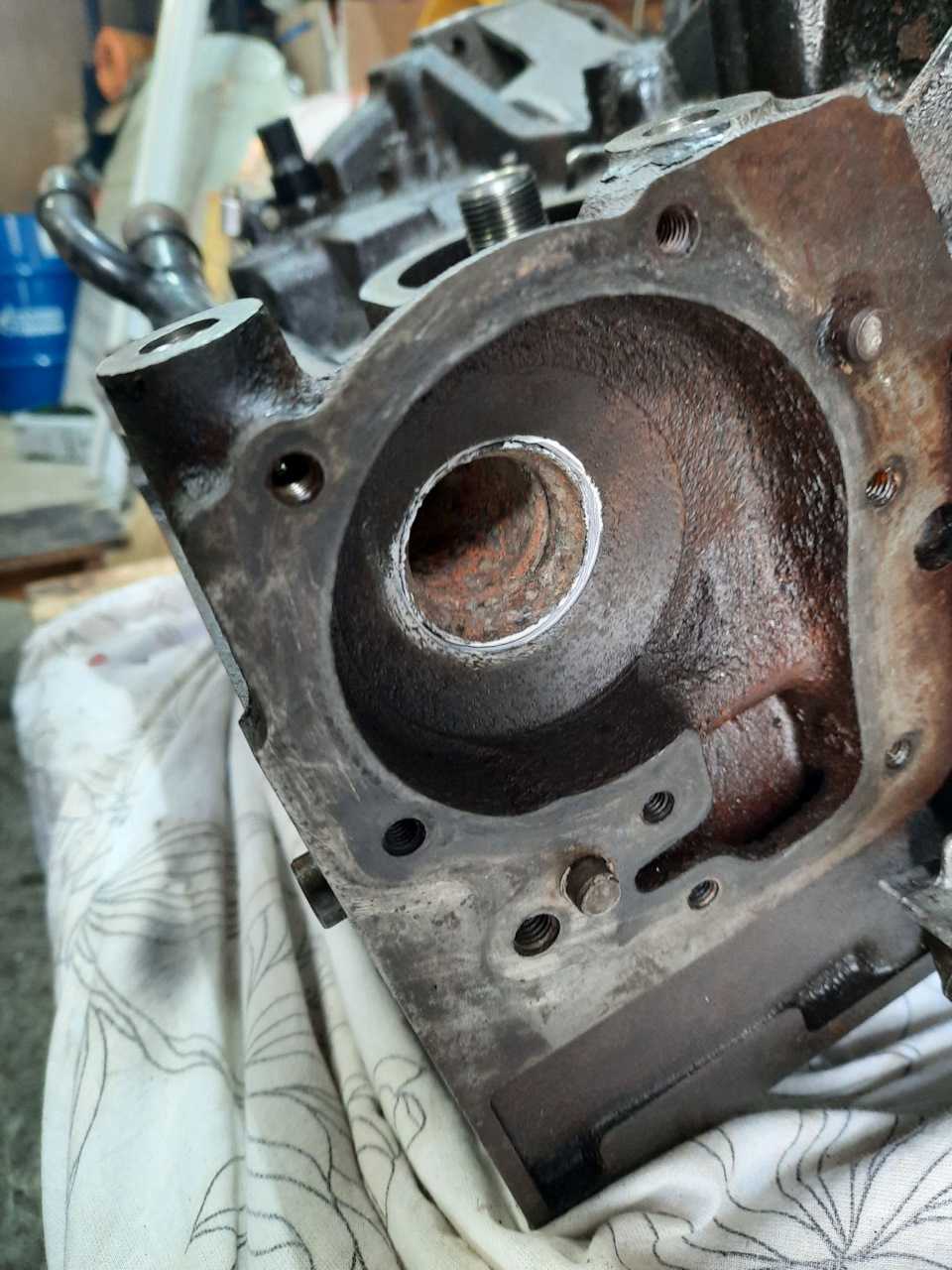

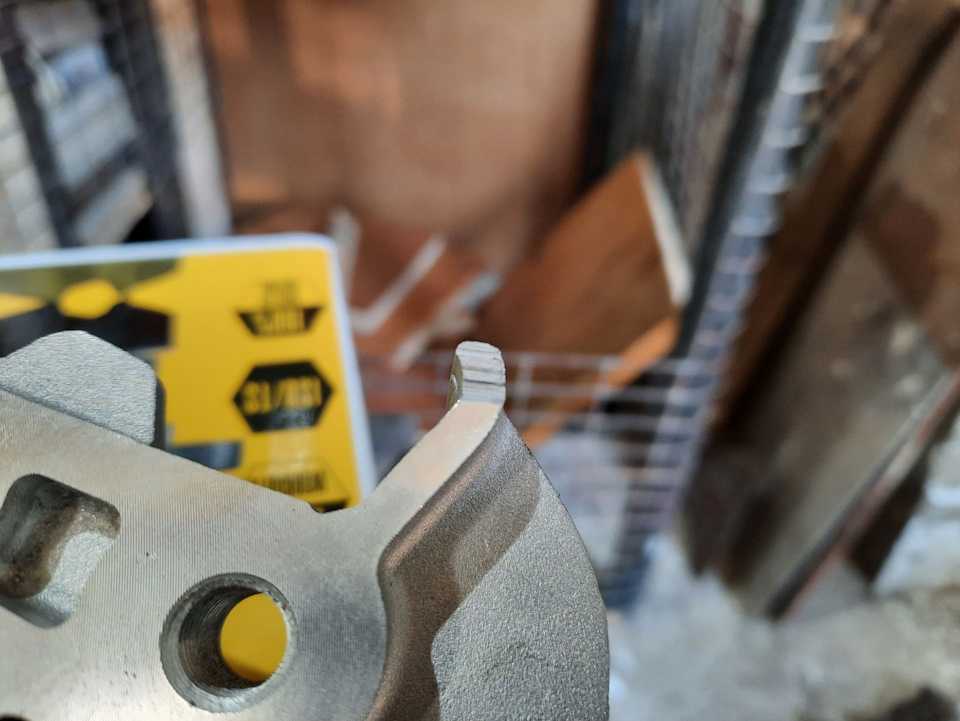

По мануалу перед установкой ГБЦ, нужно поставить помпу, с моей возникло пара неприятных моментов:

Дальше, устанавливаем новое кольцо в трубке:

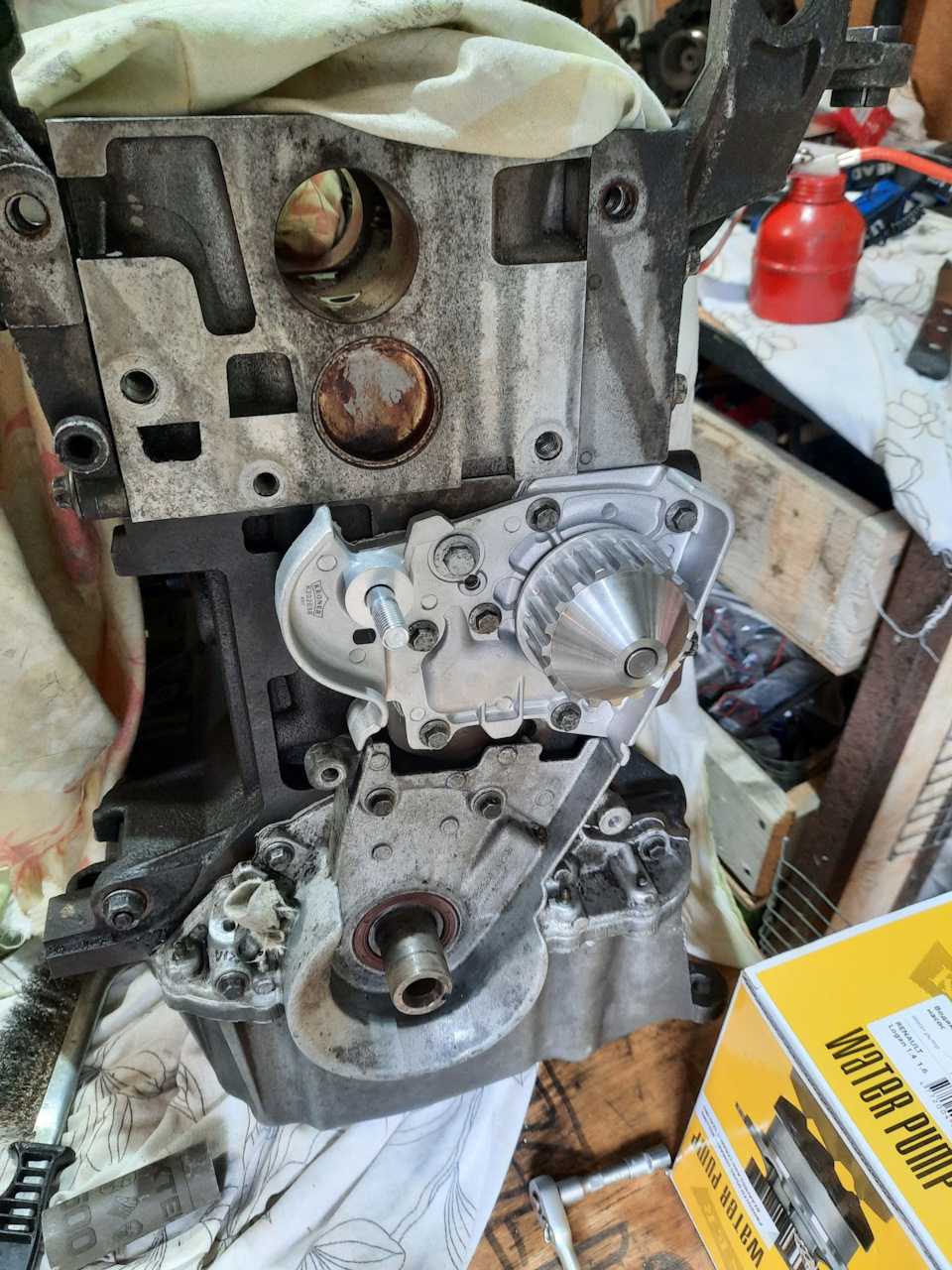

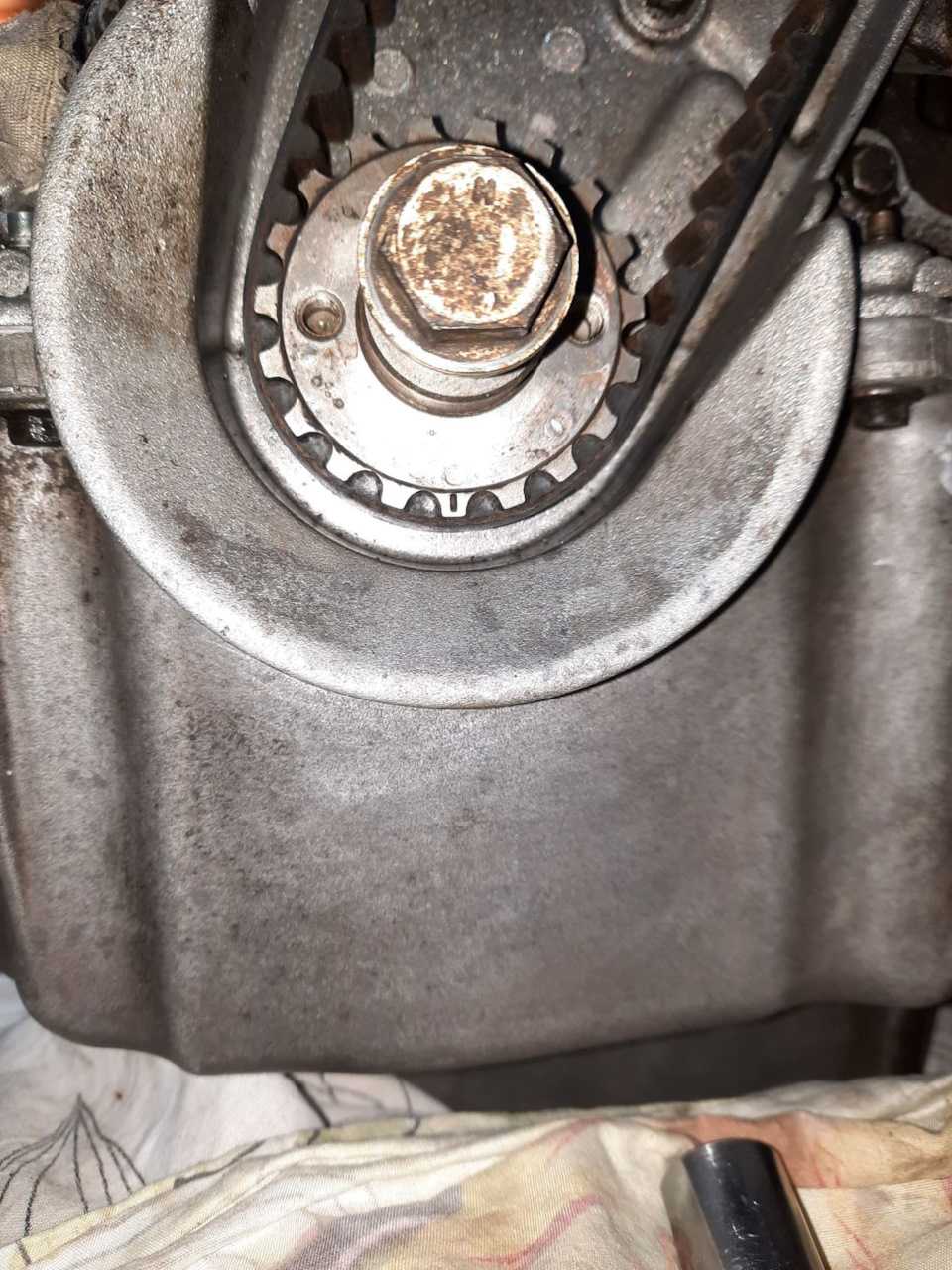

Ставим помпу.Выставляем первый(или 4-й) цилиндр в ВМТ.

После снятия головки блока цилиндров старые болты крепления головки во всех случаях должны заменяться новыми.

Смажьте резьбу болтов и поверхность под их головками моторным маслом.

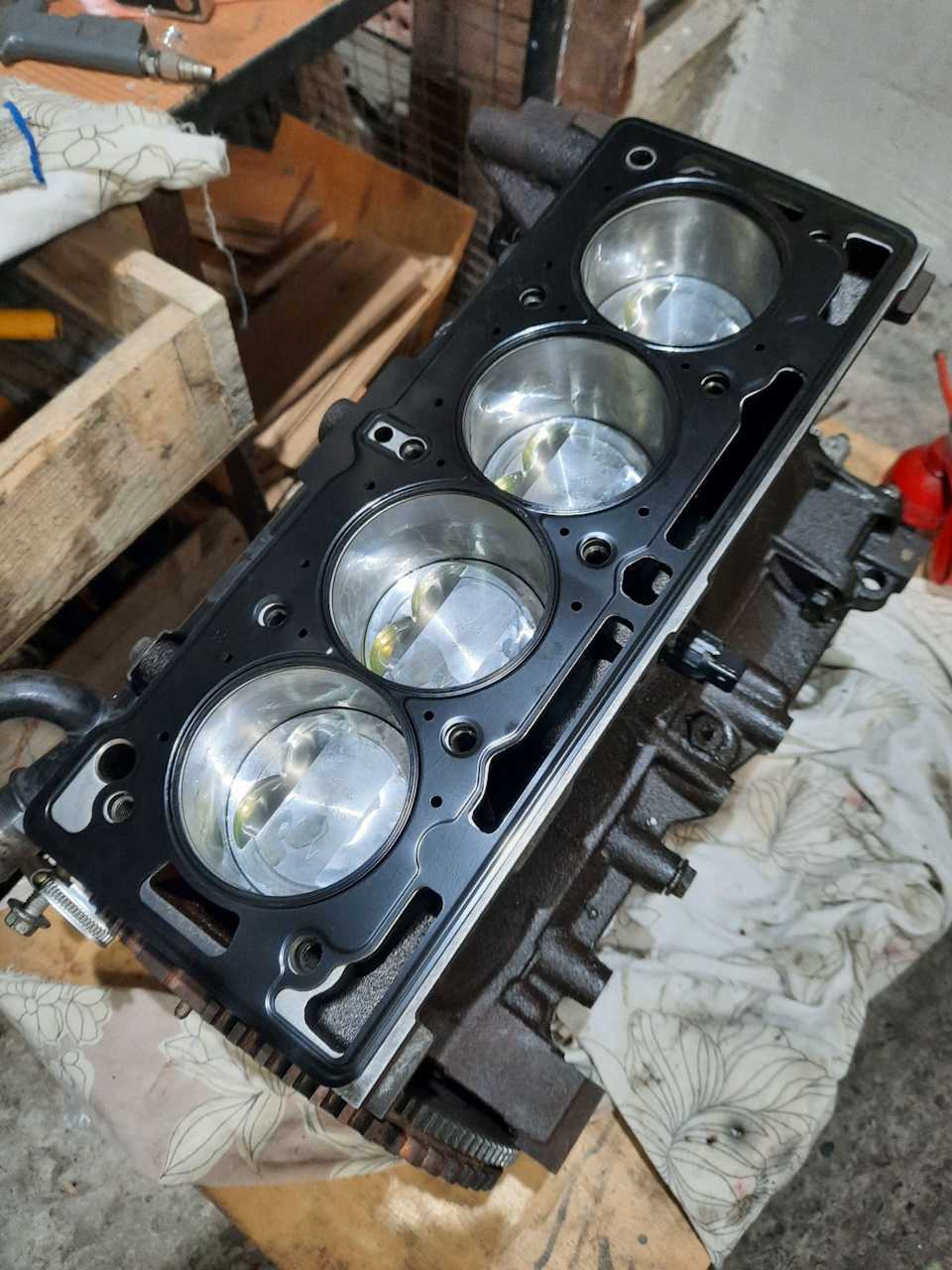

Предварительная осадка прокладки

Затяните болты головки с моментом 20 Нм, после чего доверните на угол 100 ± 6° в указанной ниже последовательности:

— затяните болты 1 и 2;

— затяните болты 3,4, 5 и 6;

— затяните болты 7, 8, 9 и 10.

Для осадки прокладки необходимо выждать 3 минуты.

Окончательная затяжка болтов головки:

1. Отпустите болты 1 и 2, после чего снова затяните их с моментом 20 Нм и доверните на угол 110 ± 6°.

2. Отпустите болты 3, 4, 5 и 6, после чего снова затяните их с моментом 20 Нм и доверните на угол 110 ±6°.

3. Отпустите болты 7, 8, 9 и 10, после чего снова затяните их с моментом 20 Нм и доверните на угол 110 ±6°.

Подтяжка болтов крепления головки блока цилиндров в процессе эксплуатации не требуется.

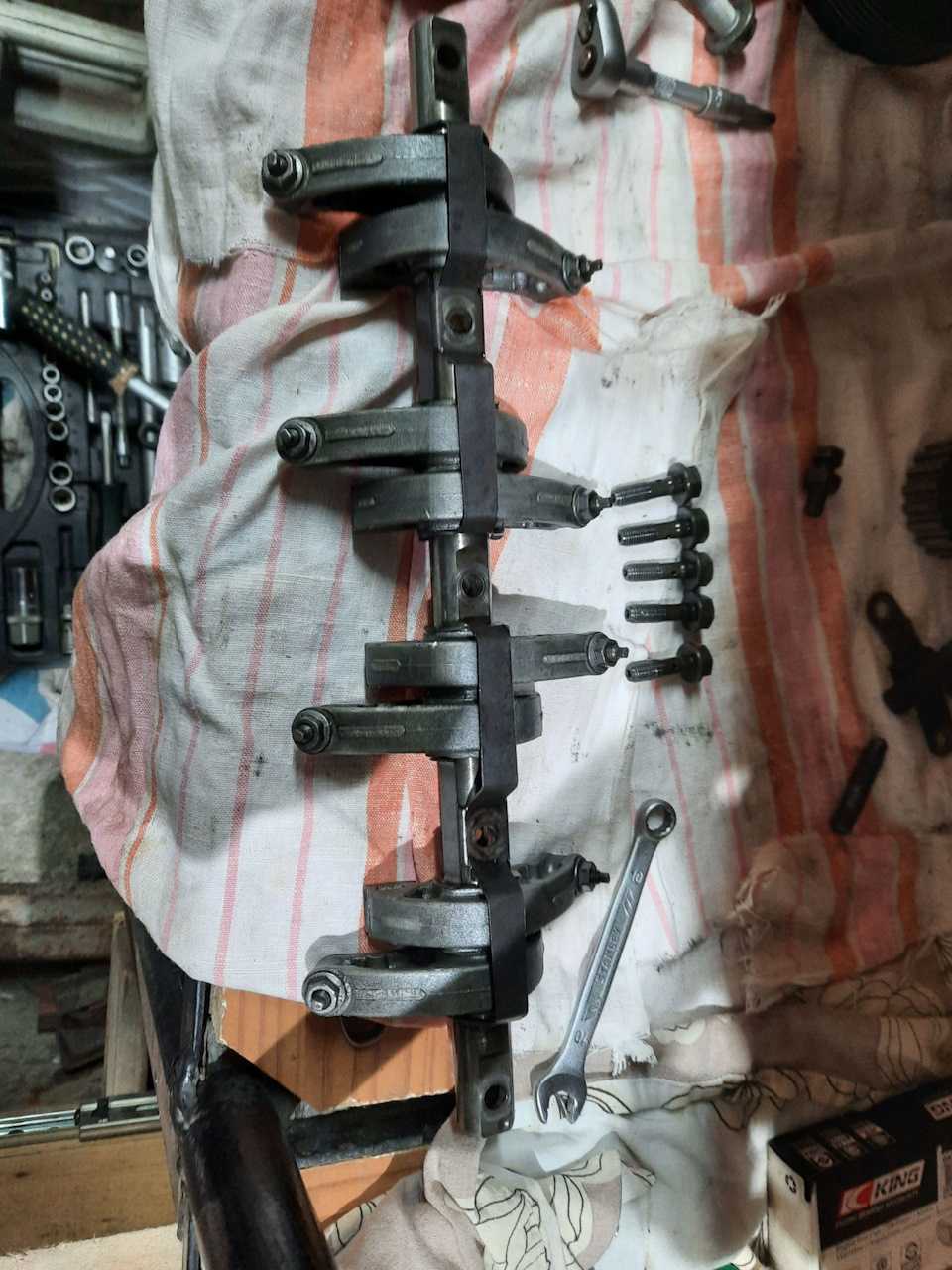

4. Установите: — ось коромысел так, чтобы она была обращена меткой (1) в сторону привода механизма газораспределения. При этом болты (А) размером М8х100 и М8х28,7 мм должны входить в отверстия (В);— болты (2) крепления оси коромысел и затяните их с моментом 23 Нм. Не забывайте смазывать резьбу и поверхность под головкой болтов моторным маслом;

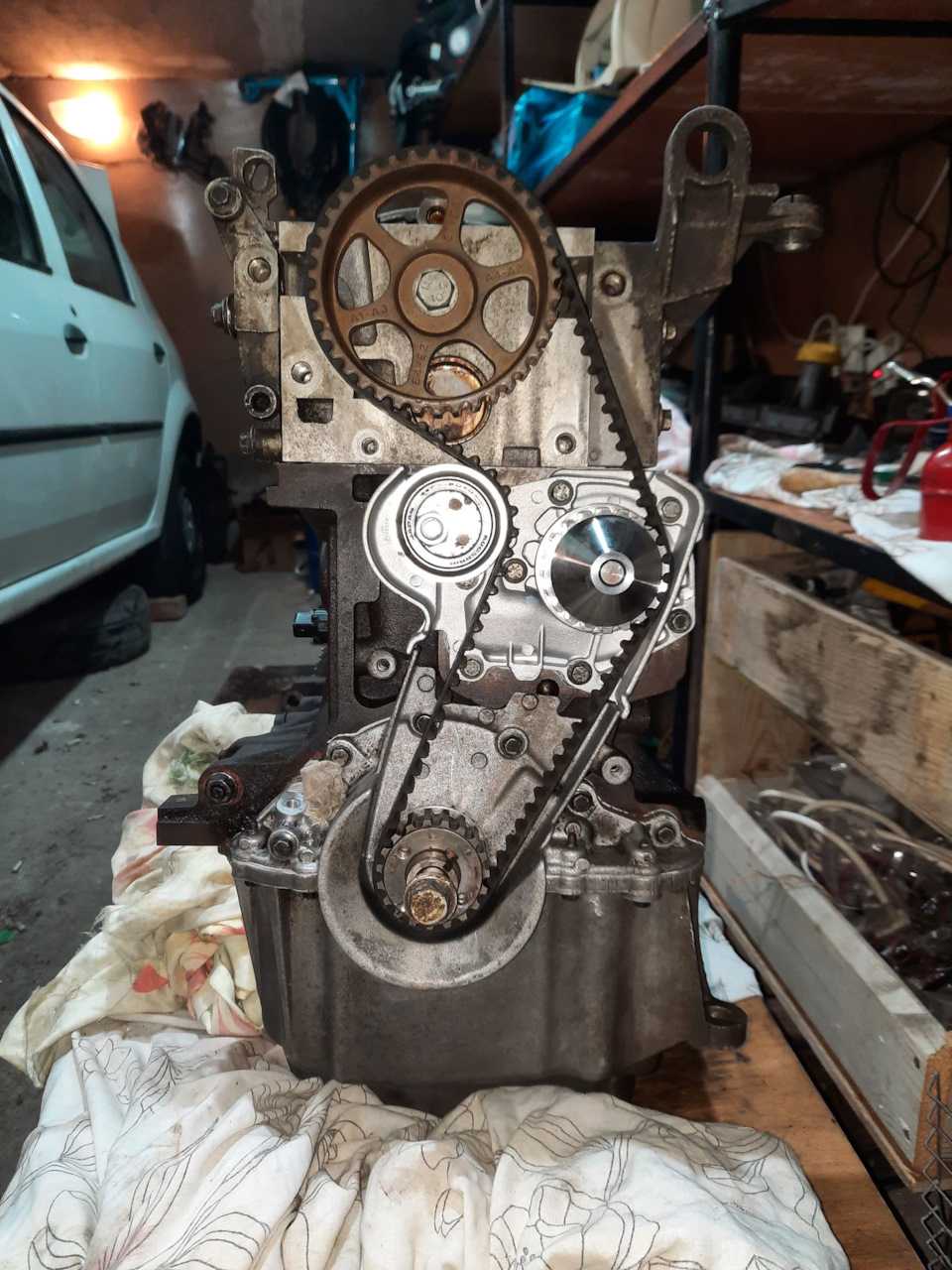

Установка фаз газораспределения. На гладкой стороне ремня изображена стрелка, показывающая направление его движения. Там же имеются две метки для установки фаз газораспределения.

— Совместите метки (N) на ремне с метками на зубчатых шкивах (L) и крышках (М).

— Пропустите ремень в правильном направлении и наденьте его на зубчатый шкив коленчатого вала.

— Затяните гайку натяжителя (О) с моментом 50 Нм. Затяжка гайки натяжителя с моментом 50 Нм необходима во избежание ее возможного последующего отворачивания, что может привести к повреждению двигателя.Для этого проверните коленчатый вал не менее чем на три оборота.

Регулировка зазора в механизме привода клапанов

Нормальная величина зазора на холодном двигателе:

Впускные клапаны…0,10 — 0,15 мм

Без замены клапанов… 0,25 — 0,30 мм

При установке новых клапанов…0,20 — 0,25 мм

Регулировка зазора по методу «полного открытия выпускного клапана»

1. Установите выпускной клапан цилиндра № 1 в положение полного открытия и отрегулируйте зазор впускного клапана цилиндра № 3 и выпускного клапана цилиндра № 4.

2. Проделайте ту же операцию на других цилиндрах, руководствуясь таблицей.
