Признаки неисправности рабочего цилиндра сцепления

Регулировка педали сцепления Honda Civic

Регулировка педали сцепления

Детали регулировки педали сцепления


1 — Контргайка датчика-выключателя А 2 — Датчик-выключатель А 3 — Контргайка датчика-выключателя В 4 — Датчик-выключатель В размыкания цепи стартера 5 — Вспомогательная пружина 6 — Главный цилиндр сцепления	7 — Контргайка толкателя главного цилиндра 8 — Полный ход педали сцепления 9 — Свободный ход педали сцепления 10 — Высота педали сцепления 11 — Высота выжатой педали сцепления

Высота педали

Высотой положения педали называется расстояние от ее накладки до панели пола (см. сопроводительную иллюстрацию). Если результат измерения данного расстояния выходит за пределы допустимого диапазона, необходимо произвести соответствующую регулировку.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Для регулировки положения педали ослабьте контргайку датчика-выключателя сцепления (А) или регулировочный болт и выверните выключатель таким образом, чтобы он перестал соприкасаться с педалью. Теперь ослабьте контргайку толкателя (см. иллюстрацию выше) и, вращая последний, подкорректируйте требуемым образом высоту положения педали. Затяните контргайку.
2. Вращая датчик-выключатель/болт по часовой стрелке, приведите его в контакт с рычагом педали, затем доверните еще на 3/4 оборота/оборот. Затяните контргайку.
3. Отрегулируйте датчик-выключатель размыкания цепи стартера (см. Проверка состояния, замена и регулировка датчика-выключателя размыкания цепи стартера).

Свободный ход педали

Свободным ходом называется расстояние, на которое педаль перемещается, не встречая сопротивления и не вызывая срабатывания сцепления (см. иллюстрацию выше). При выходе величины свободного хода педали за пределы допустимого диапазона необходимо произвести соответствующую регулировку.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Для регулировки свободного хода ослабьте контргайку на толкателе педали, затем, вращая толкатель, добейтесь требуемого результата. Затяните контргайку.
2. Удостоверьтесь в правильности регулировки датчика-выключателя размыкания цепи стартера (см. Проверка состояния, замена и регулировка датчика-выключателя размыкания цепи стартера)

Видео про «Регулировка педали сцепления» для Honda Civic

https://youtube.com/watch?v=epKyvl4-Fh8

Honda Accord cl 7-cl 9 Как правильно отрегулировать педаль сцепления- коробка механика.

Прокачка сцепления (МКПП). Honda civic 5d

Хонда Цивик-ремонт главного цилиндра сцепления

Воздух в сцеплении: как прокачать

Начнем с того, что прокачка сцепления напоминает прокачку тормозов при попадании воздуха в гидравлическую систему в результате неисправностей или в рамках плановой замены тормозной жидкости. Кстати, справка для новичков — в гидроприводе сцепления также используется тормозная жидкость.

Статья в тему: Блокировка на АКПП: особенности и принцип работы

Для прокачки сцепления с помощником потребуется подготовить:

тормозную жидкость
набор инструментов;
емкость для слива тормозной жидкости
шланг, который подойдет к сливному штуцеру по диаметру;

Обратите внимание, если сцепление прокачивается самостоятельно (без посторонней помощи), также нужен упор для дополнительной фиксации педали сцепления. Еще желательно использовать шланг, который является прозрачным. Это позволит эффективнее контролировать выход воздуха из системы

Также следует помнить, что тормозная жидкость является токсичной. Избегайте попадания на кожу, в глаза и т.д. Оптимально использовать защитные очки и перчатки

Это позволит эффективнее контролировать выход воздуха из системы. Также следует помнить, что тормозная жидкость является токсичной. Избегайте попадания на кожу, в глаза и т.д. Оптимально использовать защитные очки и перчатки.

Итак, перед тем, как прокачивать, нужно сначала выполнить регулировку сцепления. Если сцепление предварительно не отрегулировать, прокачать его не получится, так как может не быть свободного хода толкателя поршня главного цилиндра. Чтобы было понятно, поршень и толкатель по факту являются запорным клапаном.

Если не будет свободного хода, клапан окажется перекрытым. Похожая ситуация возникает в случае, когда неисправна оттяжная пружина. Это приводит к тому, что педаль сцепления при переходе в конечное верхнее положение заедает.

Выполнив все рекомендации и регулировки, можно переходить к прокачке:

На начальном этапе следует в бачок главного цилиндра необходимо налить тормозную жидкость (уровень выдерживать не ниже 2 сантиметров от верхнего края). Наливать жидкость в бачок лучше через фильтр-сетку, чтобы избежать попадания в систему мусора, посторонних частиц и т.д.
Следующим шагом становится снятие резинового колпачка, расположенного в верхней части корпуса ПГУ, с перепускного клапана. Далее на клапан надевается резиновый шланг.
Свободный конец шланга опускается в емкость (достаточно емкости с объемом 0.5 литра), куда предварительно следует залить 200-250 мл тормозной жидкости.
Теперь нужно отвернуть перепускной клапан на 1 оборот, после чего потребуется до упора нажать на педаль сцепления (на педаль жмет помощник или ставится упор). Далее следует выждать, пока пузырьки воздуха не перестанут выходить из шланга в емкость.
Параллельно следует наблюдать за тем, чтобы уровень тормозной жидкости в бачке не опускался ниже 3 сантиметров. Если заметно понижение, жидкость следует долить.
После того, как пузырьки воздуха прекратили выходить в емкость, нужно завернуть перепускной клапан с рекомендуемым усилием. В случае если прокачка осуществляется без помощника, упор с педали сцепления можно убрать.
Завершающим этапом становится снятие шланга со штуцера, после чего обратно надевается колпачок. Также следует проверить уровень жидкости в бачке, доливая жидкость и доводя ее уровень до отметки не более 2 см от верхнего края.

Статья в тему: Течь масла из двигателя: как найти причину

Добавим, что часто за один подход качественно прокачать сцепление не получается. Как показывает практика, процедуру оптимально повторить несколько раз (2-3). После каждого нажатия на педаль сцепления перепускной клапан нужно заворачивать, затем отпускать педаль и повторять указанные действия. Такой подход позволяет быстро и эффективно удалить воздух выходит из системы.

По окончании остается проверить работоспособность сцепления после прокачки. Чтобы это сделать, следует выжать до упора педаль сцепления, после чего проверяется ход толкателя поршня (в соответствии с нормой для конкретного автомобиля). Если заметны отклонения, требуется дополнительно провести регулировку сцепления.

Особенности замены тормозной жидкости в сцеплении

Тормозная жидкость обладает гигроскопичностью, если она накопила влагу, детали ГПС изнутри могут подвергаться коррозии. Поэтому ТЖ необходимо регулярно менять, замена производится обычно через каждые 30 000 километров пробега или один раз в 2 года (второй момент особенно актуален, если автомобиль эксплуатируется редко).

Также жидкость меняется при ее помутнении (изменении цвета), следует произвести замену и в том случае, если вы купили подержанный автомобиль, и не знаете, что залито в бачке. Для промывки системы следует использовать только ту ТЖ, которая рекомендована производителем, другие средства и марки здесь применять нельзя.

Обычно пользователи нашего сайта находят эту страницу по следующим запросам:сцепление Honda Civic, регулировка сцепления Honda Civic, трансмиссия Honda Civic, коробка передач Honda Civic

4. Замена главного цилиндра сцепления

Примечание: Не допускать попадания тормозной жидкости на лакокрасочные поверхности кузова. В случае, если тормозная жидкость все-таки попала на окрашенную поверхность, немедленно смыть её водой.

Модели с бензиновыми двигателями, кроме Civic Type R

Снятие

1. Удалить тормозную жидкость из расширительного бачка главного цилиндра сцепления шприцем.

2. Для автомобилей с левосторонним рулевым управлением с фиксатором стопора (А) удалить стопор (В) после снятия фиксатора стопора.

3. Отсоединить магистраль сцепления (С) и шланг расширительного бачка (D). Во избежание утечек тормозной жидкости заткнуть отверстия шланга и магистрали ветошью.

4. Удалить шпильку (А) и извлечь штифт педали (В) из хомута. Отвернуть гайку (С).

5. Снять главный цилиндр сцепления.

6. Снять уплотнительное кольцо (В) и уплотнение (С) с главного цилиндра сцепления (А).

Установка

1. Установить новое уплотнительное кольцо и уплотнение главного цилиндра сцепления.

2. Для автомобилей с левосторонним рулевым управлением, извлечь магистраль сцепления (А) из зажимов (В).

3. Подсоединить к главному цилиндру (А) шланг расширительного бачка (В), магистраль сцепления (С) и вставить новый стопор (D).

Для автомобилей с левосторонним рулевым управлением, нет необходимости использовать фиксатор стопора, который был удален при снятии главного цилиндра сцепления.

4. Для предотвращения самопроизвольного выпадения фиксатора (А), расплющить один конец шпильки (В) отверткой.

Для автомобилей с левосторонним рулевым управлением, расплющить один конец шпильки со стороны левой передней колесной арки.

5. Установить главный цилиндр сцепления.

6. Для автомобилей с левосторонним рулевым управлением, вставить магистраль сцепления (А) в зажимы (В).

7. Прокачать гидравлическую систему сцепления.

8. Заполнить расширительный бачок главного цилиндра сцепления тормозной жидкостью до отметки МАХ. Втолкнуть диафрагму внутрь расширительного бачка в первоначальное положение, после чего установить крышку расширительного бачка.

Civic Type R

Снятие

1. Удалить тормозную жидкость из резервуара главного цилиндра сцепления шприцем.

2. Удалить стопор (А). Отсоединить магистраль сцепления (В). Заткнуть отверстие на конце магистрали сцепления ветошью, чтобы препятствовать вытеканию тормозной жидкости.

3. Отсоединить шланг (С) от резервуара главного цилиндра сцепления. Заткнуть отверстие на конце шланга ветошью, чтобы препятствовать вытеканию тормозной жидкости.

4. Удалить стопорную шпильку (А) и извлечь штифт педали (В) из хомута. Отвернуть гайки крепления (С) главного цилиндра сцепления.

5. Снять главный цилиндр сцепления (А).

6. Снять уплотнительное кольцо (В) и уплотнение (С) с главного цилиндра сцепления.

Установка

1. Установить главный цилиндр сцепления в порядке обратном снятию. Установить новое уплотнительное кольцо. Затянуть гайки крепления главного цилиндра сцепления моментом 13 Н·м. Убедиться в том, что хомуты шланга главного цилиндра сцепления установлены так, как показано на рисунке.

2. Для предотвращения самопроизвольного выпадения фиксатора (А), расплющить один конец шпильки (В) отверткой.

3. Прокачать гидравлическую систему сцепления.

Примечание: Перед прокачкой заполнить расширительный бачок тормозной жидкостью.

Снятие

1. Удалить тормозную жидкость из резервуара главного цилиндра сцепления шприцем.

2. Снять кронштейн магистрали сцепления (А). Отсоединить магистраль сцепления (В) от зажима (С).

3. Удалить стопорную шпильку (А) и извлечь штифт педали (В) из хомута. Отвернуть гайки крепления (С) главного цилиндра сцепления.

4. Снять главный цилиндр сцепления (А) и уплотнение (В).

5. Извлечь стопор (А). Отсоединить магистраль сцепления (В) и снять уплотнительное кольцо (С). Во избежание утечек тормозной жидкости заткнуть отверстия шланга и магистрали ветошью.

6. Отсоединить шланг (D) от расширительного бачка главного цилиндра сцепления. Во избежание утечек тормозной жидкости заткнуть отверстия шланга и магистрали ветошью.

Установка

2. Для предотвращения самопроизвольного выпадения фиксатора (А), расплющить один конец шпильки (В) отверткой.

3. Прокачать гидравлическую систему сцепления.

Примечание: Перед прокачкой заполнить расширительный бачок тормозной жидкостью.

Подготовительные работы

Для прокачивания контуров и всех задействованных элементов производитель советует использовать жидкость DOT4. У нее оптимальные характеристики, подходящие к автомобилям Меган 1 и 2. Узнать вещество можно по желтому цвету

Важно, чтобы техжидкость была прозрачной. Повышенная мутность или темный цвет указывает на обильное накопление влаги внутри и снижение плотности, поэтому потребуется замена всего объема (около 1 л)

Если оттенок DOT нормальный, то достаточно подготовить запас в 200-500 мл, в зависимости от степени завоздушенности.

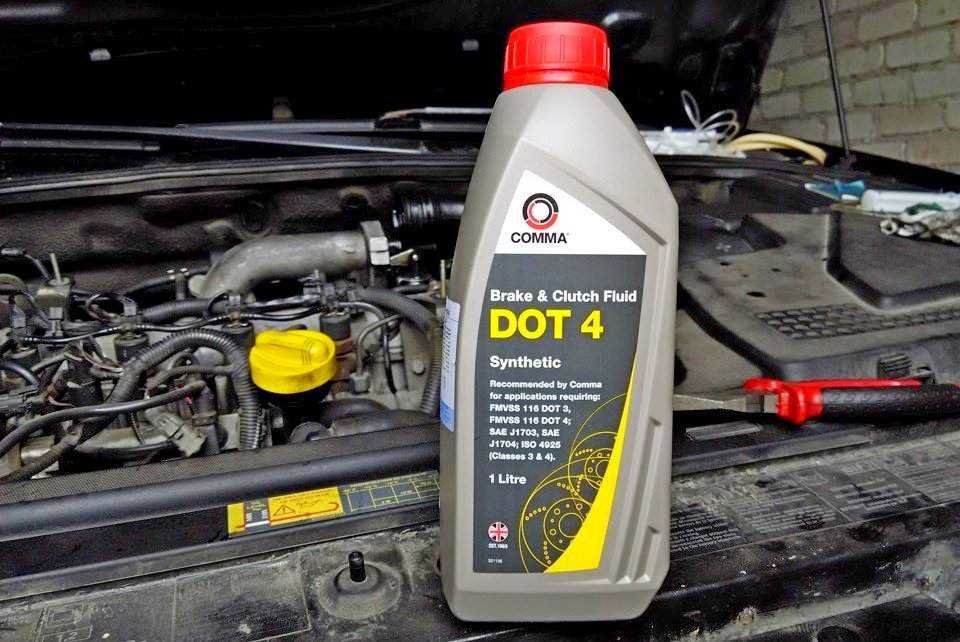

Пример подходящей DOT-жидкости для Renault Megane

Перед началом процесса убедитесь в герметичности системы на Меган. Осмотрите все патрубки и шланги на наличие течи. Треснутые коммуникации лучше сразу заменить на новые, чтобы поломка не случилась в пути. Начинать работу можно только при полной уверенности в отсутствии капель и потеков, иначе шланги завоздушатся снова, когда уровень тормозной жидкости опустится в расширительном баке.

Пошаговый порядок работ

Прокачивание сцепления на первом и втором поколении Меган от Рено происходит аналогично и в такой последовательности.

Открывается крышка капота и пробка расширительного бака тормозной жидкости. ТЖ доливается до верха, чтобы исключить чрезмерное опускание уровня и завоздушивание.

Снимаем крышку расширительного бачка привода сцепления

После этого находим гидропривод, запускающий сцепление Рено Меган. Он располагается справа от двигателя и слева от аккумулятора. Для Вашего удобства лучше снять АКБ с металлической площадкой — так получите больше места и совершать манипуляции станет удобнее.

Место расположения штуцера гидравлического привода в Меган

На нем есть небольшое сопло. Через патрубок стравливается воздух. Наденьте на него прозрачную гибкую трубку, обозначенную на следующем рисунке цифрой 1.

Подготовка штуцера к прокачке

Чтобы открыть канал для выкачивания воздуха, понадобится сместить штуцер под цифрой 4 вправо на одно деление (внутри две резинки, перекрывающие отверстие слева и справа). На патрубок надета ответная часть с двумя металлическими скобами. Оттяните фиксатор под номером 2 вверх, а лиру под номером 3 утопите вниз. После этого переставьте надетую часть вправо на 1 см.

К свободному концу трубки присоедините шприц и начните оттягивать шток. Вы увидите, как по трубке движется DOT-жидкость и воздух.

Начало прокачивания с присоединенным шприцем

В зависимости от завоздушенности может потребоваться откачать 100-300 мл, чтобы полностью удалить воздушные пробки. Когда пузырьков нет, перекройте штуцер, насадив верхнюю часть на место.

Снимите прозрачный патрубок и закройте сопло резиновым колпачком. Проверьте уровень DOT-жидкости в расширительном баке и, при необходимости, долейте до отметки MAX. Сядьте в салон Renault Megane и нажмите на педаль сцепления. Вы должны ощутить упругость и плавный ход без провалов. Это означает, что процедура выполнена успешно.

Как произвести замену сцепления Рено Меган 2

Большое количество российских водителей из-за более выгодного соотношения цены и качества отдают предпочтение автомобилю рено меган 2. Предостановленное сцепление от марки автомобиля располагается между коробкой передач и двигателем и предназначается для соединения и разъединения первичного вала коробки передач, и маховика, который устанавливается на коленчатом вале двигателя.

Во втором рено меган используется механическая коробка передач и сухое одно-дисковое сцепление типа диафрагмы. Прежде чем производить в автомобиле рено меган 2 ремонт нужно провести диагностику работоспособности сцепления. Нужно проверить количество жидкости в баке, шланги и их соединение, втулки педали сцепления на изношенность и качество их крепежа.

Основные сведения по теме: замена и диагностика работоспособности.
Самостоятельный ремонт.
