Renault Megane II Grandtour (наша Соня) › Logbook › Замена опор и опорных подшипников передних стоек

Заменил опоры и подшипники, т.к. на мелких неровностях были дребезги.

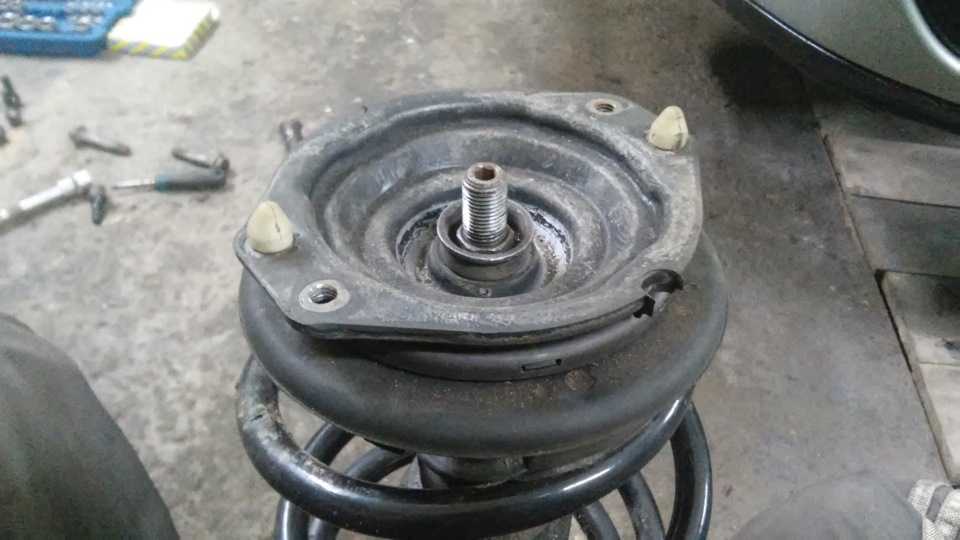

Старые подшипники сильно люфтили, а на опорах вдавилась резина.

Подшипники SNR M255.08 — 514 р. 2 шт.Опоры Sasic 4001645 — 897р. 2 шт.

Т.к. такую операцию делал сам впервые, убил часов 8 времени с перекурами, но все сделал и главное получил опыт, теперь думаю часа за 3 повторить уже смогу и инструмент имеется.

Подшипники вскрыл и забил литолом, говорят что служить будут дольше, т.к. грязь будет проникать меньше.

Сам процесс не сложный, но есть моменты, о которых надо знать новичку (об этом далее).

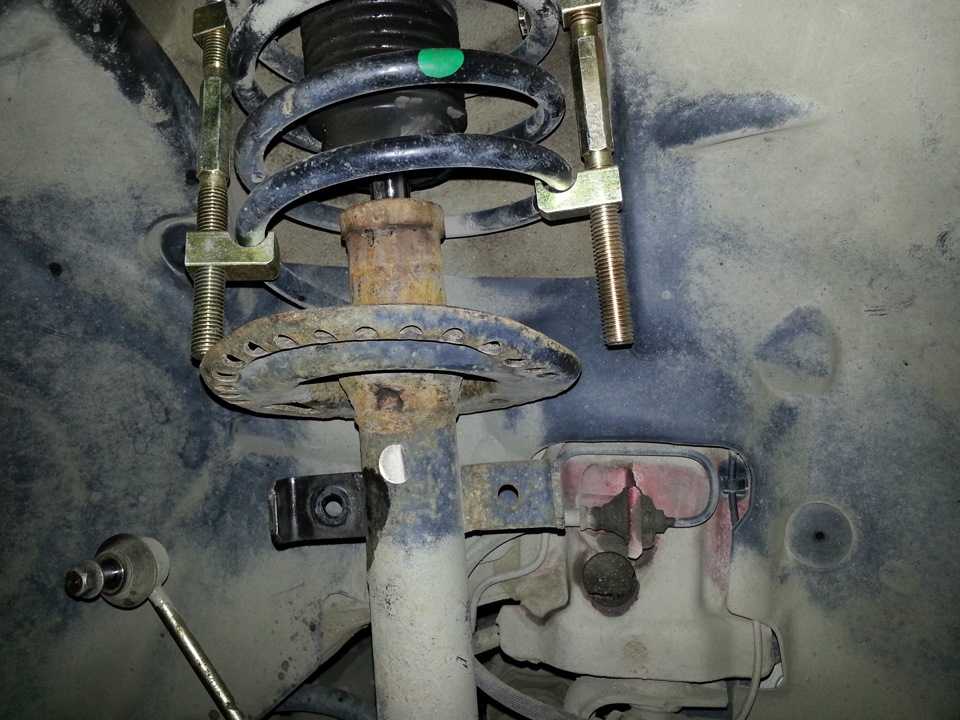

1) Вывешивал перед авто2) Снимал колесо3) Тягу стаба от стойки4) Домкратил стойку (ступицу) и ослаблял болт, который держит стойку в опоре (там ключ на 18 и звездочка)5) Накидывал на пружину малые стяжки (если не накинуть, то стойку вытащить сложно)Важно не допускать сильного выхода шрусов из коробки.6) Снимал с домкрата и откручивал болт, который держит стойку в поворотном кулаке (на 18)7) Выбивал стойку из кулака ударами кувалдочки по кулаку вниз.8) Откручивал три гайки сверху, которые держат опору (вроде на 13)9) Дораскручивал гайку, которая держит стойку и опору и разбирал все скидывая стяжки с пружин.Тут можно уже оценить износ подшипника, у меня они болтались в руках при прокручивании и боковые люфты были по 2 мм в каждую сторону10) Длинными стяжками стягивал пружину и собирал стойку обратно с новым подшипником и опорой (тут успех зависит от того, как сильно стянули пружину)Т.к. сами стяжки мешали сборке стойки и установке обратно, стянутые пружины прихватывал проволокой (в этом деле важно быть очень аккуратным)11) Устанавливал стойку обратно с прихватыванием к кузову тремя болтами (на 13 они вроде)12) Вставляем стойку в поворотный кулак и начинаем домкратить.И вот тут я допустил ошибку — я не убедился, что пружина встала в подшипник как надо и разжал пружины и пришлось все делать повторно13) В процессе поднятия стойки на домкрате проверяем, что пружина встала в подшипнике и стойке как надо (для нее и там и там есть упоры) и полностью вошла в поворотный кулак.14) Закручиваем болт в поворотный кулак15) Разжимаем стойку и затягиваем все болты сверху и снизу16) Прикручиваем обратно стойку стабилизатора. И аналогично со второй стороны

И аналогично со второй стороны

PSНичего сложного, а в гаражных сервисах за эту работу просили 3000 р.У ОД я и не спрашивал.Я потратил дополнительно 1000 р. за два комплекта стяжек пружин.Теперь буду делать только сам, если время позволит.

PSSТеперь только немного брякают втулки стабилизатора поперечной устойчивости, но с ними я планирую бороться «кардинально», т.к. достойных аналогов нет, а оригинал стоит бешеных денег, но об этом потом.

Замена опорных подшипников на Renault Megane 2

  • 93 0 73k
  • 157 11 164k

Для выполнения работы по замене подшипников стойки на 2 Вам потребуются:

  • Головки — на 18, 16, 13
  • Ключи шестигранные — на 6 и 5
  • Ключи (ключ) накидные — на 18, 16, 13
  • Стяжки пружин либо «вязальная» проволока 1.5-2 мм (метров 10-15)
  • Кувалдочка или молоток
  • Отвертка шлицевая
  • Небольшая металлическая щетка
  • Балонный ключ
  • Домкрат

Какой опорный подшипник ставить на Renault Megane 2 и когда менять?

Оригинальный номер 8200824774, средняя цена около 1580 руб.

  • SNR M25508 — 515 руб.
  • OPTIMAL F86335 — 803 руб.
  • TORK TRK0513 — 395 руб.

Периодичность замены — каждые 15-20 тыс.км. Проверка — на каждом плановом ТО.

Домкратим машину и снимаем колесо. Видим пружину и стойку, очищаем щеткой места работы от грязи и ржавчины, продеваем проволоку зацепляя её за верхние витки пружины и продевая в отверстия нижней опоры пружины.

Далее 2 варианта, можно подставить второй домкрат под рычаг и выдавить его вверх, а можно просто подложить что то под рычаг и опустить машину, это нужно для того, сто бы сжать пружину.

Пружина сжата, завязываем проволоку, освобождаем рычаг.

Открываем капот, убираем уплотнительную резинку, вынимаем клипсы крепления, освобождаем и отгибаем пластмассу закрывающую верхнюю часть крепления амортизатора. Головкой на 18 или ключем срываем гайку крепления, но пока не откручиваем.

Ключём на 16 и шестигранником на 5 откручиваем стойку стабилизатора.

Срываем и откручиваем болт крепления амортизатора к поворотному кулаку, вынимаем его.

Выбиваем кулак вниз.

Подкладываем что нибудь под рычаг, например бруски в крепёжное отверстие заводим всё ту же проволоку для фиксации и предупреждения выхода шарниров и разрыва пыльников. И откручиваем ключем на 13 болты крепления опоры

Откручиваем ключем на 18 и шестигранником на 6 гайку крепления опоры.

Заменяем подшипник, следим за правильностью установки пружины.

Заводим стойку на место и крепим болтами опоры.

Вставляем низ амортизатора в поворотный кулак следя за совпадением направляющей и паза.

Подставляем домкрат и заводим всё на место, либо подставляем брусок под рычаг и опускаем машину не забыв убрать фиксацию.Добиваемся совпадения направляющей в отверстии.

Вставляем болт крепления (не забыв одеть на него направляющую тормозного шланга), закручиваем его и обкусываем проволоку которая стягивала пружину.

Опускаем домкрат и устанавливаем стойку стабилизатора на место.Контролируем затяжку болта — 105 Нм. Проверяем затяжку остальных крепежей и осматриваем пыльник шаровой опоры рычага (иногда соскакивает). Устанавливаем колесо.

Опорный подшипник Рено 2

Подшипник является одной из важных деталей во многих системах автомобиля. Особенно часто с ним можно столкнуться во время ремонта или модернизации машины. В подвеске имеется опорный элемент который должен служит как можно дольше, а также во время поездки выдерживать большие нагрузки. Если подшипник будет не качественный то возникнут проблемы и транспортное средство может выйти из строя.

В нижней стойки в районе крепления к поворотному кулачку установлен опорный подшипник Рено 2. Он необходим для того чтобы во время движения сглаживать колебания и влияния амортизирующих свойств. И для того чтобы автомобиль во время езды по кочкам и неровностям не остался без колес, предусмотрен этот подшипник который помогает обеспечить подвижное состояние кузова со стойкой.

Устройство

Опорный подшипник устроен таким образом что цилиндрический ролик который находится в корпусе располагался поперечно, таким образом чтобы каждый ролик располагался в пазе перпендикулярно предыдущему под углом девяносто градусов. Для того чтобы защитить его при трении и больших нагрузках, ролики друг от друга отделены сепараторами. Благодаря совей простой конструкции можно легко без больших финансовых трат и каких либо трудностей произвести замену этого элемента.

Бывает он нескольких видов:

  1. С интегрированным наружным или внутренним кольцом . В такой конструкции есть специальное монтажное отверстие, благодаря которому происходит крепление , что позволяет избегать присутствия каких либо прижимных колец. По мимо этого у таких колец есть специальные прокладки, что никак не отражается на его рабочих качествах при установки его в систему, обеспечивая при этом четкое и стабильное вращение. Он используется как для вращения внутреннего и внешнего кольца.
  2. С наружным кольцом отдельного типа. Тут кольцо отделено, но при этом внутреннее соединяется с корпусом. Применяется он там где необходима четкость и точность во время вращения внутреннего кольца.
  3. С внутренним кольцом отдельного типа. Тут кольца расположены наоборот, отдельно внутреннее кольцо, а наружное соединено с корпусом, это позволяет во время движения добиться точности и четкости.
  4. Одиночно-разделительный тип. Этот вариант отличается от предыдущих тем что в стойках примыкания внутреннее кольцо разделено с наружным. Это увеличивает показатели жесткости, при этом вращая наружное кольцо более четко.

Неисправности

На опорный подшипник Renault Megan во время движения идут постоянные нагрузки, поэтому он в любой момент может выйти из строя, по этой причине за ним нужно постоянно следить.

Первым признаком что есть проблемы с подшипников говорит стук который может появится со стороны того колеса где он износился и ннужно его менять. В этом случае следует обратится в автомастерскую или произвести самостоятельную замену, иначе могут возникнуть более серьезные последствия, например расшатывания развала схождения, что приводит к износу всей амортизаторной стойки.

Замена

Существуют следующие способы замены:

  1. Когда демонтируется весь стоечный узел вместе с тормозным диском и рулевым кулачком. Этот процесс не простой но большим плюсом является то что не нужно заново настраивать развал схождения.
  2. В этом варианте отсоединяются рулевой кулачек, разводится стойка и демонтируется пружина с амортизатором, но в отличии от первого варианта придется зонного делать развал схождения.

Второй вариант в домашних условиях провести намного проще, поэтому рассмотрим именно его. Первым делом домкратом поднимается две стороны машины и ослабеваем колесные болты.

  1. Снимаем колесо со стороны замены

  2. Демонтируем стойку стабилизатора
  3. Отсоединяются поводки щитка и снимается пластиковая защита
  4. Ослабляем большую гайку которая крепит стойку с резиновой подушкой, после этого гайку немного перемещаем назад к стойки, и откручиваем крепление которое крепит ее к поворотному кулаку.
  5. Из кулачка вынимаем стойку, предварительно открутив болты крепления.

  6. Берем специальный съёмник сжимаем амортизационную пружину и производим замену опорного подшипника.

Когда замена произведена собирается все в обратном порядке.

Как видно произвести замену неисправной детали просто, сложней всего обнаружить неисправность

Самое главное во время работы все действия производить последовательно и все действия производить с осторожностью
