Конструкция и принцип действия передней перекидки

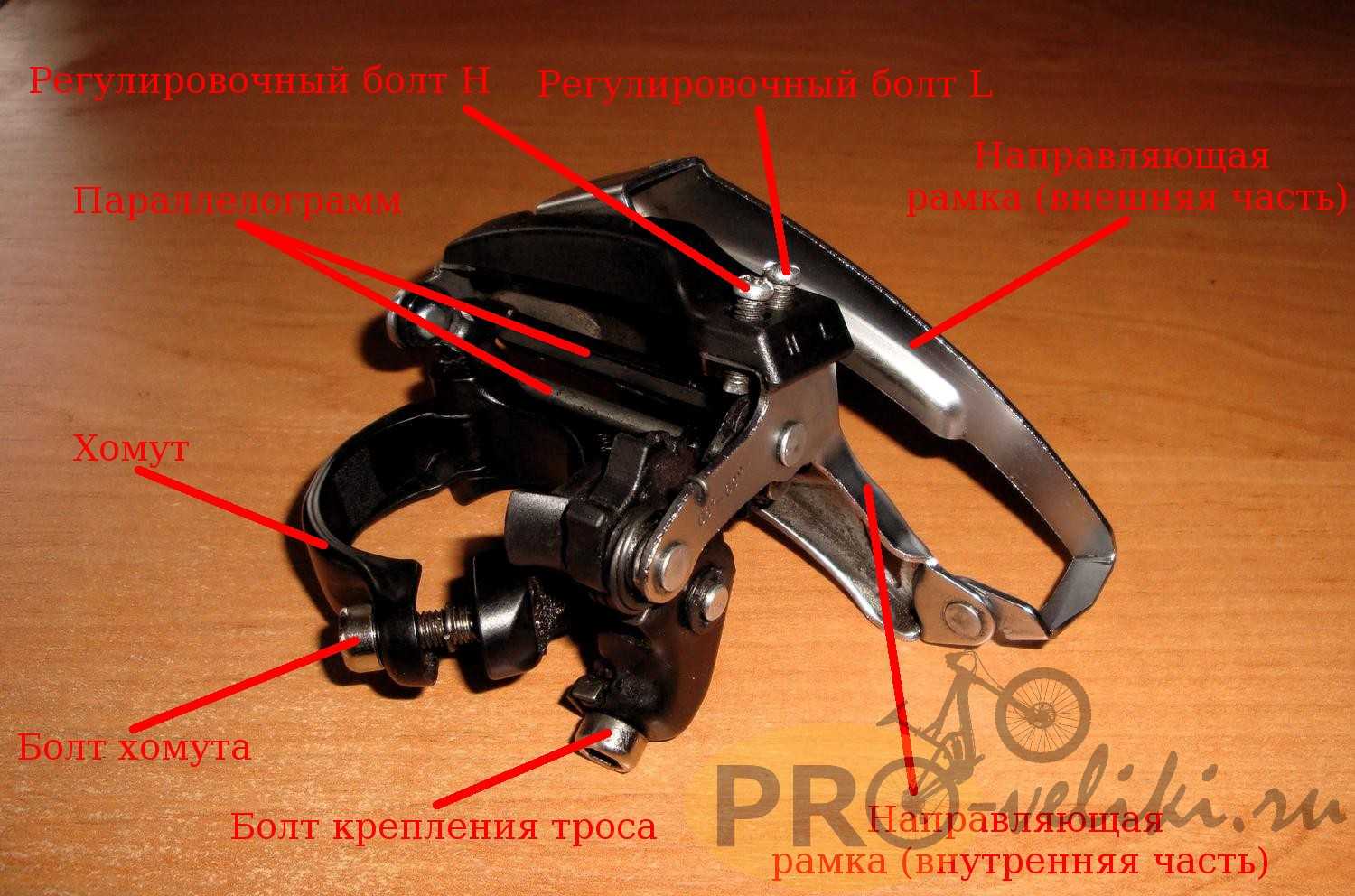

Конструкция переднего переключателя очень проста. Все его компоненты, а также их назначение мы рассмотрим ниже.
- Хомут. При помощи данной детали передний переключатель крепится на раму велосипеда.
- Параллелограмм. Подпружиненная деталь на шарнирах, имеющая форму параллелограмма. Является основной движущейся частью передней перекидки, к которой крепится рамка.
- Направляющая рамка, которая имеет внешнюю и внутреннюю часть. Внутри нее проходит цепь.
- Регулировочные болты L и H (ограничители). Их два штуки. Они ограничивают движение направляющей рамки в сторону рамы (L) и от нее (H).
- Болт крепления троса. Фиксирует трос переключения передач.
Принцип действия основывается на простом сталкивании цепи на нужную звезду. При переключении передачи с большей (по диаметру) звезды на меньшую происходит ослабление натяжения троса, и пружина переключателя тянет параллелограмм с направляющей рамкой на определенное расстояние в сторону рамы. Внешняя сторона рамки давит на цепь, заставляя ее соскакивать на меньшую звездочку. При переключении с меньшей звезды на большую, происходит обратный процесс. Трос переключателя натягивается, и двигает параллелограмм и направляющую рамку в сторону от рамы. Внутренняя часть рамки давит на цепь, и благодаря особенной форме самой рамки, а также специальным зацепам на звездочках передней системы происходит зацепление цепи и перекидывание ее на большую звезду.
В данной конструкции предусмотрены ограничительные болты (L и H), в которые упирается параллелограмм при достижении крайних положений. Если настройка ограничителей переднего переключателя будет выполнена не верно, то произойдет соскакивание цепи на каретку или шатун.
СНЯТИЕ И УСТАНОВКА КУЛИСЫ РЫЧАГА УПРАВЛЕНИЯМЕХАНИЧЕСКОЙ КОРОБКОЙ ПЕРЕДАЧ
Renault Megane 2. СНЯТИЕ И УСТАНОВКА КУЛИСЫ РЫЧАГА УПРАВЛЕНИЯ МЕХАНИЧЕСКОЙ КОРОБКОЙ ПЕРЕДАЧ
Вам потребуются: пассатижи, отвертки с плоским и крестообразным лезвием, ключ «на 13», консистентная смазка.
1. Отсоедините крепления (см. «Замена элементов системы выпуска отработавших газов», с. 111) и отведите в сторону систему выпуска отработавших газов.
Завод-изготовитель рекомендует для снятия кулисы рычага управления коробкой передач снимать частично систему выпуска отработавших газов. Однако систему можно не разбирать и не снимать полностью. Достаточно отсоединить приемную трубу от выпускного коллектора, отсоединить подушки подвески системы в районе нейтрализатора отработавших газов и отвести систему в сторону.
2. Снимите облицовку тоннеля пола (см. «Снятие и установка облицовки тоннеля пола», с. 239).
3. . и установленный под облицовкой шумоизоляционный чехол.
4. Выверните четыре болта крепления кулисы к основанию кузова.
5. Отожмите фиксаторы.
6. . и, опустив вниз кулису через проем в основании кузова, снимите ее с автомобиля.
Разборка кулисы в случае ее повреждения не имеет смысла, так как ее детали в отдельности в продажу не поступают.
7. Для смазки шарнира рычага управления коробкой передач выверните три винта.
8. . и снимите крышку кулисы.
9. Подденьте защитный чехол и переместите его вверх по рычагу управления коробкой передач.
В случае затрудненного перемещения рычага управления коробкой передач или появления скрипа при переключении передач можно попробовать, не снимая кулису с автомобиля, смазать шарнир рычага консистентной смазкой. Возможно, после смазки шарнира дальнейшая разборка кулисы не потребуется.
10. Установите кулису рычага управления механической коробкой передач и все снятые детали в порядке, обратном снятию.
АВТОМОБИЛЬ НЕ ОБЛАДАЕТ ДОСТАТОЧНОЙ ПРИЕМИСТОСТЬЮ. РЫВКИ И ПРОВАЛЫ ПРИ ДВИЖЕНИИ
| Перечень возможных неисправностей | Диагностика | Методы устранения |
|---|---|---|
| Засорен сменный элемент воздушного фильтра | Проверьте состояние сменного элемента воздушного фильтра | Продуйте или замените сменный элемент воздушного фильтра |
| Повышенное сопротивление движению газов в системе выпуска отработавших газов | Осмотрите систему выпуска на наличие помятых и поврежденных трубопроводов, проверьте состояние каталитического нейтрализатора (противодавление) (СТО) | Замените поврежденные элементы системы выпуска отработавших газов |
| Подсос постороннего воздуха во впускной тракт | Осмотрите стыки, проверьте посадку дроссельного узла, датчиков абсолютного давления и температуры воздуха. На короткое время отключите вакуумный усилитель тормозов, заглушив штуцер впускного трубопровода | Замените прокладки, уплотнительные кольца, детали с деформированными фланцами, неисправный вакуумный усилитель |
| Неполное открытие дроссельной заслонки | Определяется визуально на остановленном двигателе | Отрегулируйте привод дроссельной заслонки |
| Низкая компрессия в цилиндрах двигателя (менее 11,0 бар): износ или повреждение клапанов, их направляющих втулок и седел, залегание или поломка поршневых колец | Проверьте компрессию | Замените неисправные детали |
| Нарушены фазы газораспределения | Проверьте фазы газораспределения | Установите правильное взаимное расположение валов. Проверьте компрессию |
| Зазоры между электродами свечей не соответствуют норме | Проверьте зазоры | Подгибанием бокового электрода установите нужный зазор или замените свечи |
| Сильный нагар на электродах свечей зажигания; попадание частиц нагара в зазор между электродами | Осмотр | Проверьте и при необходимости замените свечи |
| Повреждение изоляции высоковольтных приборов и цепей | Омметром проверьте на обрыв или «пробой» (замыкание на «массу») обмотки катушки зажигания, высоковольтные провода | Замените поврежденные катушку зажигания, высоковольтные провода |
| В баке недостаточно топлива | По указателю уровня и сигнализатору резерва топлива | Долейте топливо |
| Засорен топливный фильтр, замерзла вода, попавшая в систему питания, деформированы топливные трубки | Проверьте давление в топливной системе | Замените топливный фильтр. Зимой поместите автомобиль в теплый гараж, продуйте топливопроводы. Замените дефектные шланги и трубки |
| Топливный насос не создает необходимого давления в системе | Проверьте давление в топливной системе, убедитесь в чистоте сетчатого фильтра топливного модуля | Очистите сетчатый фильтр топливного модуля. Неисправные топливный насос, регулятор давления замените |
| Плохой контакт в цепи питания топливного насоса (в т. ч. провода «массы») | Проверяется омметром | Зачистите контакты, обожмите наконечники проводов, замените неисправные провода |
| Неисправны форсунки или их цепи | Проверьте омметром обмотки форсунок и их цепи (отсутствие обрыва и короткого замыкания) | Замените неисправные форсунки, обеспечьте контакт в электрических цепях |
| Неисправны датчик температуры воздуха или его цепи | Проверьте датчик и его цепи | Восстановите контакт в электрических цепях, замените неисправный датчик |
| Неисправны датчик абсолютного давления воздуха или его цепи | Оценить работоспособность датчика абсолютного давления воздуха можно с помощью диагностического оборудования на СТО | Восстановите контакт в электрических цепях, замените неисправный датчик |
| Неисправен датчик концентрации кислорода | Оценить работоспособность датчика концентрации кислорода и надежность соединений его электроцепей можно с помощью диагностического оборудования на СТО | Восстановите поврежденные электроцепи. Неисправный датчик замените |
| Неисправен ЭБУ или его цепи | Для проверки ЭБУ замените его заведомо исправным | Замените неисправный ЭБУ |
| Не отрегулированы зазоры в приводе клапанов | Проверьте зазоры в приводе клапанов | Отрегулируйте зазоры в приводе клапанов |
| Сильный износ кулачков распределительного вала | Осмотр при разборке двигателя на СТО | Замените изношенный распределительный вал на СТО |
| Осадка или поломка клапанных пружин | Осмотр при разборке двигателя | Отремонтируйте двигатель на СТО |
| Неисправны датчик положения дроссельной заслонки или его цепи | Проверьте датчик положения дроссельной заслонки | Восстановите контакт в электрических цепях, замените неисправный датчик |
| Неисправны датчик температуры охлаждающей жидкости | Проверьте тестером сопротивление датчика при различной температуре | Восстановите контакт в электрических цепях, замените неисправный датчик |
Диагностика неисправностей
Симптомов поломки существует различное множество. Сейчас мы рассмотрим некоторые неисправности, наиболее часто распространенные на автомобилях Рено Меган 3.
- Педаль сцепления легко выжимается, а при попытке тронуться, оно схватывает в самом низу хода. Данный тип неисправности указывает на плохую герметичность гидросистемы автоматического регулирования зазора.
Решение данной проблемы носит неоднозначный характер. Первым делом необходимо прокачать гидролинию, благо делается это нетрудно.
- Отпустите штуцер на рабочем цилиндре КПП, предварительно хорошенько прокачав педаль. На Меган-ах, оборудованных дизелем 1.5, эту процедуру необходимо выполнять только вдвоем с напарником.
- Стравите воздух из цилиндра, затем закрыв штуцер, повторите операцию и снова стравите воздух, до тех пор, пока жидкость не будет вытекать без пузырьков.
Если прокачка не помогла, рекомендуем обратиться на сервис Рено, для детальной диагностики и восстановления системы регулировки хода. Так как причиной поломки может оказаться рабочий или главный цилиндр.
- Педаль, при попытке тронуться, схватывает в самом верху. Данные симптомы сигнализируют о том, что диск сцепления, на вашем Мегане имеет критический износ. Эти симптомы могут сопровождаться пробуксовками, особенно при движении в нагрузке.
Решение данной проблемы сводится к полной замене узла. Осуществить такую процедуру необходимо, только лишь демонтировав коробку передач, а это весьма хлопотное занятие.
- Если при выжиме педали, появляется посторонний шум. Эта неисправность часто встречается на 1.5 литровых дизелях, и говорит о том, что в системе изношен выжимной подшипник.
Как и во втором случае, производить замену выжимного подшипника необходимо только на полностью демонтированной коробке передач.
Меняем комплект своими руками
Комплект механизма сцепления на Renault Megane 2 заменяется лишь при демонтаже КПП, в противном случае, диск не меняется. Для выполнения работ нужен инструментарий в виде отверток, набора ключей и домкрата. Итак, замена сцепления:
- Сначала отключается АКБ и вместе с ним снимается его площадка, отсоединяются все контакты.
- Отключается привод кулисы и кабель массы на КПП.
- В верхней части выкручивается рабочий цилиндр и другие болты, фиксирующие КПП к блоку. Главный цилиндр не затрагиваем.
- Поддомкрачиваем машину, демонтируем колеса и приводы, заранее слив масляную отработку.
- Для свободы действий на Рено Меган 2 демонтируется подрамник спереди.
- Размещается стойка, подпирая собой силовой агрегат.
- Демонтируем подушки КПП, выкручиваем стартер и несколько крепеже в нижней части КПП.
- Вместе с напарником снимается КПП и устанавливается новый комплект сцепления.
- По окружности корзины выкручиваются шесть болтов и, неспеша, снимается диск.
Следует помнить, что полная масса комплекта порядка 10 кг, что может привести к неприятным моментам, в случае если он упадет на ногу. Следует помнить о технике безопасности.
- Размещаем новый комплект в штатном месте, центрируем диск.
- Меняется выжимной подшипник, предварительно обработав смазкой точки скольжения.
- КПП возвращается на место, и зажимаются крепежи с ее низу.
- Привод и подрамник также устанавливаются на место, следует не забыть и о подушках.
- Коробка наполняется масло, желательно новым.
- Все узлы собираются в обратной последовательности.
Когда диск установлен, система автоматически выполнить регулировку зазора до нужных значений. Поэтому вам не придется участвовать в настройках. Далее осуществляется прокачка сцепления, а о том, как прокачать его, мы написали выше.
