Настройка ручника рено меган 2

Зачем нам нужен исправный ручник?

Что же такое ручной тормоз, и для чего он нужен автомобилисту? Во-первых, он является частью тормозной системы. Во-вторых, блокирует колеса относительно двигательной оси, чем обеспечивает устойчивость автомобиля на поверхности, в том числе на имеющей уклон. Таким образом, именно этот элемент тормозной системы способен помочь осуществить экстренное торможение, обеспечить устойчивость транспортного средства, и в случае если ножной тормоз не выполняет своих основных функций, поможет добраться до места назначения без проблем.

Следует помнить, что нельзя пользоваться ручником в качестве постоянного элемента торможения вместо предназначенного специально для этого ножного. Во время движения не стоит резко натягивать стояночный тормоз, чтобы на любой поверхности избежать заноса автомобиля. Стояночный тормоз нуждается в диагностике приблизительно 1 раз в месяц. Достаточно заехать на крутую горку и затянуть рычаг потуже: если машина устоит на склоне, значит, все у вас в порядке, и можно ехать дальше.

Этапы регулировки привода стояночного тормоза

Работа по регулировке привода стояночного тормоза предполагает перемещение уравнителя троса ручника по направлению к передней части кузова авто. У разных моделей машин регулировочный механизм может располагаться под днищем или в салоне автомобиля.

Регулировка механизмов, располагающихся внутри автомобиля, производится через специальный лючок, который находится в центральной панели между сидениями водителя и переднего пассажира. В качестве примера приведем порядок действий по настройке привода стояночного тормоза, если регулировочный механизм расположен под днищем кузова. В этом случае автомобиль нужно установить на смотровую яму или на эстакаду.

Инструкция по регулировке привода стояночного тормоза:

  • С помощью щетки с металлическим ворсом необходимо очистит от коррозии и загрязнений резьбу регулировочной тяги.
  • Затем нужно ослабить контргайку. Для откручивания/закручивания гайки используются два ключа (одним нужно зафиксировать регулировочную гайку, а другим открутить контргайку).
  • Для изменения положения регулировочной гайки, ее следует закрутить на определенное число витков.
  • После закручивания регулировочной гайки нужно затянуть контргайку (гайки должны плотно прижиматься друг к другу).

Проверка регулировки привода стояночного тормоза входит в программу обязательного техосмотра автотранспортных средств. В этом случае выполняются следующие операции:

  1. ручной тормоз должен удерживать авто с полной снаряженной массой на уклоне 16º — 25º (в зависимости от требований к автомобилю);
  2. диагностика стояночного тормоза проводится на специальном барабанном стенде, который позволяет измерить тормозное усилие и равномерность его распределения между механизмами торможения задних и передних колес.

Существует несколько методов, с помощью которых можно самостоятельно проверить натяжение троса привода стояночного тормоза:

  • по числу щелчков рычага ручника. В этом случае необходимо изучить рекомендации производителя по конкретной модели авто (например, для ДЭУ Matiz нормой составляет 7 щелчков, а для вазовской «шестерки» от 2 до 4 щелчков). Минус регулировки стояночного тормоза в соответствии с такими требованиями состоит в том, что в некоторых случаях если сразу заменить задние колодки и барабаны (или диски) эти детали будут сильно прижаты друг к другу. Учитывая это обстоятельство можно порекомендовать сразу после замены колодок/барабанов делать ослабленную регулировку привода стояночного тормоза, а после притирки колодок провести подтяжку ручника;
  • по силе, с которой колодки прижимаются к тормозному барабану или диску. Чтобы отрегулировать степень прижатия фрикционных накладок, необходимо вывесить задние колеса на подъемнике или с помощью подкатного домкрата. Затем необходимо подтягивать привод стояночного тормоза до тех пор, пока при отпущенном ручнике колодки будет слегка касаться тормозного диска или барабана. Степень прижатия должна быть такой, чтобы колесо можно было без особых усилий прокрутить рукой, и во время его вращения был слышен еле заметный шелест от касаний колодок и поверхности тормозного барабана. Если регулировка привода стояночного тормоза после замены задних тормозных колодок выполнена таким образом, то после притирания накладок на протяжении 100-200 километров пробега, зазор между ними и барабаном будет оптимальным.

Отдельно стоит отметить конструкционную особенность переднеприводных моделей ВАЗ. У таких авто наблюдается недостаточная натянутость троса ручника даже после правильно выполненной регулировки привода стояночного тормоза. Это происходит потому, что наконечник троса ограничивает перемещение рычага. Когда происходит затягивание ручника возвратная пружина слишком рано соприкасается с ограничителем. Для устранения этой проблемы некоторые автолюбители производят спиливание ряда витков возвратной пружины. Выполнять такую операцию следует очень аккуратно, чтобы не деформировать трос привода стояночного тормоза. При этом, отрезанные витки с обеих сторон пружины должны иметь одинаковую длину.

Как проверить ручник

Перед тем как приступать к достаточно трудоемким работам по подтягиванию ручника, нужно проверить, действительно ли имеется в этом необходимость. Провести диагностику стояночного тормоза можно при помощи специального стенда в сервисном центре, но есть и «народные» методы.

Самый простой способ проверить ручник – это вывесить одно из задних колес автомобиля, поставить автомобиль на ручник и попытаться вручную покрутить колесо. Если колесо прокручивается, значит, стояночный тормоз неправильно работает и требуется, скорее всего, регулировка или замена троса.

Есть еще один способ проверить ручник автомобиля, но он более «жестокий» по отношению к тормозным колодкам автомобиля и другим элементам тормозной системы. Способ заключается в том, что автомобиль ставится на ручник, после чего включается первая передача и давится педаль газа в пол. Если ручник хорошо держит машину, она слегка дернится и сразу заглохнет.

Пошаговая инструкция регулировки привода стояночного тормоза

Проводить регулировку удобно на смотровой яме или эстакаде. Лучше её делать с помощником. Понадобятся такие инструменты: два рожковых ключа на 13, вороток, удлинитель, головки на 10 и 13, средство WD-40.

Снять глушитель с резиновых подушек и отвести в сторону

Чтобы добраться до механизма регулировки ручника, надо сначала снять глушитель с резиновых подушек и отвести его в сторону. Над средней частью резонатора находится защита. Её необходимо снять. Защита крепится 4 болтами, откручиваем их с помощью воротка и головки на 10.

Открутить защитный экран над центральной частью резонатора. Он крепится 4 болтами с головкой на 10

Подтягиваем стояночный тормоз

  1. Опустить рычаг ручника вниз.
  2. Ослабить ключом на 13 контргайку привода.

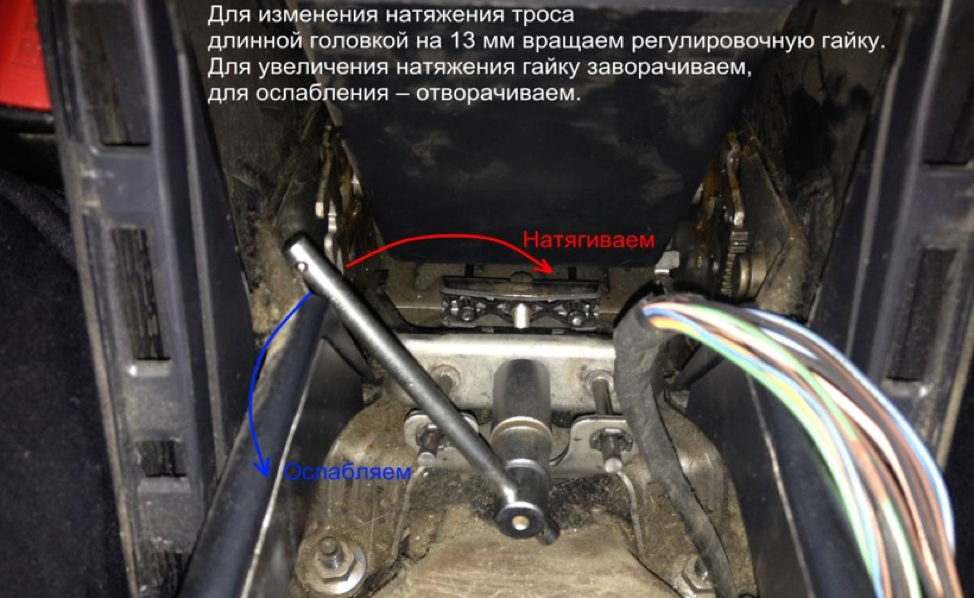

  3. Закрутите гайку на тяге рычага. Длина привода уменьшится, натяжение увеличится.
  4. Проверить работу ручника. Затянуть его вверх до 4 щелчка.
  5. Покрутить задние колёса. Если они зафиксировались, то затягиваем контргайку.

Ослабляем привод ручника

Если при опущенном ручнике колёса вращаются с трудом, то надо ослабить привод стояночного тормоза.

  1. Опустить рукоятку стояночного тормоза вниз.
  2. Отпустить контргайку.
  3. Открутить гайку на тяге рычага, натяжение троса уменьшится.
  4. Проверить, как вращаются колёса. Если они вращаются свободно, то затянуть контргайку.

Проверка работы после регулировки

После замены тормозных тросов, барабанных колодок и регулировки привода стояночного тормоза проводят проверку и корректировку работы ручника.

Автомобиль установить на эстакаде или смотровой яме. Порядок корректировки разделим на 2 этапа. На первом этапе проверяем работу стояночного тормоза в незатянутом состоянии.

  1. Вывесить задние колёса.
  2. Опустить рычаг ручника вниз.
  3. Покрутить руками задние колёса, если колодки трутся о тормозной барабан, то надо отпустить привод стояночного тормоза.
  4. Освободить контргайку на тяге рычага. Открутить на несколько оборотов гайку на тяге рычага.
  5. Повторить пункты 3, 4 и добиться, чтобы колёса начали свободно вращаться без постороннего шума.

Второй этап: проверка работы ручника

  1. Затянуть рычаг на 4 щелчка, попробовать покрутить колёса. Если они крутятся свободно, то надо подтянуть привод ручника.
  2. Освободить контргайку.
  3. Затянуть гайку на тяге на несколько оборотов.
  4. Бросить рычаг стояночного тормоза и снова затянуть на 3–4 щелчка.
  5. Покрутить поочерёдно колёса. Полная фиксация в правильно отрегулированном стояночном тормозе происходит на 4 щелчке.
  6. Повторить пункты 3–5, если ручник срабатывает на 5 щелчке и выше.

После регулировки затянуть контргайку. Установить защитный экран и подвесить глушитель на резиновые подушки.

При эксплуатации автомобиля не пренебрегайте стояночным тормозом. Его исправность позволить повысить безопасность езды и поможет избежать неприятностей на дороге или парковке. Проверяйте ручник каждый месяц. Если появились неисправности, устраняйте их как можно быстрее.

Установка привода

  1. При повреждении или неудовлетворительной работе привода стояночного тормоза требуется провести его регулировку, или, если ничего не помогает, замену. До начала работ необходимо установить ваш Рено на подъемник или смотровую яму. Далее следует отключить датчик выключения ручного тормоза на доске приборов.
  2. Непосредственно находясь в салоне автомобиля, справа от водителя, снимите крепежные болты из-под рычага для того чтобы получить доступ к шлицу системы. Аккуратно, не повредив шлиц, выталкиваем из него отверткой два троса.
  3. Перемещаемся к задним колесам под автомобилем, где необходимо отвести лапку суппорта и вытянуть тросики на обоих колесах, при этом отсоединяем их от удерживающих пружин. Приводы стояночного тормоза проходят от барабанов задних колес вдоль днища, удерживаясь фиксаторами, которые легко открываются. После этого можно его снимать, предварительно вытащив из паза, с помощью которого трос заходит в салон.
  4. После удаления старой трассы, запускаем новую тем же путем, при этом она должена быть «взведенной», т.е. до конца введена в его изоляционную обмотку. К фиксаторам на днище крепим таким же образом тросик и через паз протягиваем его в салон автомобиля.

  5. Следующие действия проводим снова в салоне автомобиля. Заведенные через паз два троса прикрепляем к шлицу. Теперь у нас вся система находится в сборе. Осталось только прикрепить под днищем оба привода к удерживающим пружинам, при этом данную операцию необходимо делать одновременно с обеих сторон.
  6. Последний штрих в установке – подтягивание крепежного болта, после этого, в случае необходимости, можно отрегулировать работу привода системы.

Причины неисправности и их устранение

Как правило причины того, почему не работает ручник, довольно просты и не требуют долгого или дорогостоящего ремонта:

  • порванный тросик. Одна из распространенных причин – это обрыв тросика на ручнике или под автомобилем. Решается проблема банальной заменой троса;
  • заклинивший тросик. Из-за повреждений оболочки, в которой движется тросик, может произойти его заклинивание, мешающее задействовать ручник. Да и сам трос состоит из множества стальных жил, которые при повреждении также могут помещать корректной работе. Решение – замена тросика;
  • загрязненные тормоза. Попадание на колодки пыли, грязи, льда или реагентов, которыми посыпают дороги зимой, может стать причиной того, почему тормоз работает некорректно. Решение – несколько плавных нажатий на педаль тормоза во время движения автомобиля. Благодаря трению, колодки очистятся;
  • неправильная регулировка. Бывает так, что система тросиков не отрегулирована должным образом, неверно затянут болт или неправильно подобрана длина тросов. Решение – регулировка системы и корректная натяжка тросиков;
  • износ колодок. Колодки в течение своей работы подвержены истиранию. Каждый раз, когда вы нажимаете на тормоз, колодки понемногу приходят в негодность. Решение – замена колодок;
  • масло в колодках. Протечки масла или тормозной жидкости могут стать причиной того, что машина не держится на ручнике. Самое главное в этом случае – выявить причину утечки – это может быть и сальник задней полуоси, и тормозной цилиндр. Решение – ликвидация протечки и очистка колодок. В случае сильной замасленности колодок – их замена.

Как развести колодки на «Газели»

Последовательность действий следующая:

  1. Установите автомобиль на ровную горизонтальную площадку (в идеале – на смотровую яму или подъемник).
  2. Под передние колеса подложите противооткатные упоры.
  3. Установите рычаг коробки передач в положении «нейтраль», ручник – опущен, вывесите регулируемое колесо.
  4. С внутренней его стороны снимите две резиновые заглушки. Нижняя – для визуального контроля зазора между колодками и барабаном, а также их состоянием. Верхняя – скрывает законтргаенный эксцентрик.
  5. Торцовым ключом на 17 мм или достаточно изогнутым накидным ослабьте контргайку. Затем торцовым ключом на 9 мм вращайте эксцентрик, визуально контролируя зазор между колодками и барабаном. Добейтесь «золотой середины», когда зазор минимален, но колесо вращается легко.
  6. Затяните контргайку, проверьте еще раз на легкое вращение, установите на место заглушки. Работа наполовину сделана.

Ремонтируем ручник Рено Меган.

Если во время эксплуатации возникли неисправности с ручным тормозом необходимо отрегулировать систему или заменить неисправные детали. Чтобы произвести диагностику необходимо установить автомобиль на смотровую яму или воспользоваться подъемником.

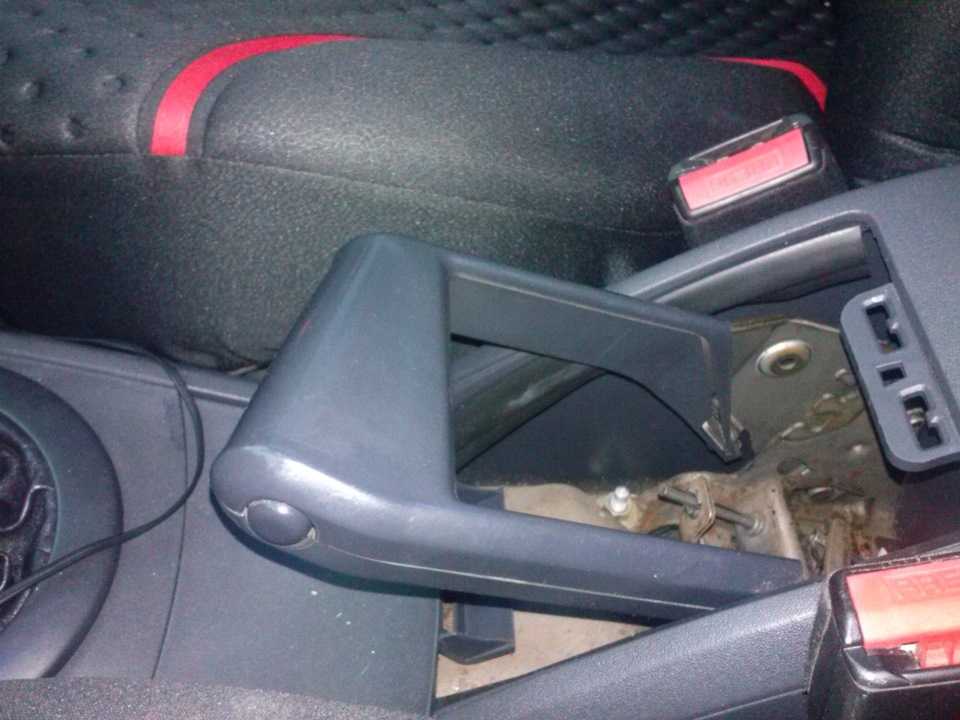

Чтобы получить доступ к шлицу системы нудно выкрутить крепежные болты рукоятки. Затем при помощи плоской отвертки необходимо вытащить трос из шлица так, чтобы не деформировать его.

После этого нужно переместиться наружу под днище автомобиля. Тут находятся зажим суппорта, который необходимо отжать, затем трос снимается со стороны колес. Отсоединим их от пружин следует отщелкнуть от других крепежных элементов. После этого вытягиваем его из ниши-кожуха.

Новый трос протягивается в обратной последовательности. Крепим трос ручника Рено 2 при помощи шлица на штатном месте, затем протягиваются под днищем к фиксирующим пружинам. Прокладывать их лучше одновременно с двух сторон.

После этого осуществляем закручивание крепежного болта.

Демонтаж и замена

Перепутать трос от ручника с чем-либо другим под днищем вашего ВАЗ 2114 сложно, что существенно упрощает процедуру ремонта и замены.

Демонтажные работы

Приведем подробную инструкцию по замене, а дополнительно советуем посмотреть видео.

  1. Советуем заранее привести автомобиль в порядок с точки зрения чистоты. Так вам будет проще отыскать все гайки и крепежи.
  2. Дополнительно гайки обработайте с помощью всемогущего средства WD40. Так вам будет намного проще открутить порой прикипающие и ржавеющие гайки.
  3. Поставьте рычаг ручника до упора вниз.
  4. Начните с регулировочной гайки и контргайки, которыми вы не так давно пытались натянуть ослабший трос. В данной ситуации следует ослабить гайки и вынуть их с тяги ручника.
  5. Извлеките шайбы и уравнитель троса. Хотя это можно сделать и после того, как вы поднимите автомобиль на домкрате. Но обязательно перед тем как снимать колеса.
  6. Поднимите заднюю часть автомобиля с помощью домкрата, открутите болты колес и снимите их.
  7. Постучите по стопорным шпилькам тормозных барабанов. Это позволить их снять с тормозных колодок.
  8. Снимите колодку.
  9. От уравнителя теперь нужно отсоединить наконечники двух тросиков. Фиксаторы извлекаются со своих мест самыми простыми плоскогубцами, так что не заморачивайтесь.
  10. На сдвинутом распорном рычаге имеются крючки, с которых снимается петля троса.
  11. Оболочку троса нужно демонтировать со всей подвески задней части авто. Для этого предварительно откручиваются крепежные болты.
  12. Вытягивайте трос из отверстий через тормозные щитки.
  13. От старого троса мы избавились, потому остается только вернуть на место старого новый элемент. Процедура выполняется четко в обратной последовательности.
  14. Проденьте новые тросы в шайбы и зацепите петли. Можно дополнительно сделать бобышек — это специальный зажимчик, который позволяет еще крепче зафиксировать трос.
  15. Соберите всю разобранную конструкцию колеса.
  16. Проложите трос по подвеске через оболочку, и закрепите болты.
  17. Подтяните ручник в салоне.
  18. Проверьте правильность натяжения и работы нового ручного тормоза, а точнее тросика.

Не редко из-за стояночного тормоза возникает неприятный скрип сзади. Меняя тросик, вы можете одновременно избавиться от этой проблемы. Для этого под крепежи троса на рамах кузова устанавливаются резиновые уплотнители.

Проверка работоспособности

Выполнив замену тросика, проверьте его в работе.

  • Установите машину на пригорке и включите ручник. Если автомобиль начинает скатываться, новый трос нуждается в регулировке.
  • Ослабьте контргайку стояночного тормоза в ручнике, а регулировочную гайку закрутите, после чего потяните с помощью рычага трос.
  • Оптимальный ход рычага должен включать 2-4 такта. Если так и получилось, затяните контргайку и проверьте ее раз.
  • Заезжаем на пригорок, включаем ручник. Теперь авто точно должно уверенно стоять на месте. Разве что трос оказался поддельным или на этапе сборке была допущена ошибка.

Разобранный ручник

Перед заморозками рекомендуется смазывать тросик стояночника, что позволит существенно продлить срок службы. Под действием отрицательных температур трос быстрее разрушается. Смазывать следует наконечники, ось и тягу уравнителя.

Подтяжка и замена тросика ручника — задача не из сложных. Даже при отсутствии богатого опыта в работе с автомобилем вам удастся выполнить эту работу.

Но если вы не уверены в собственных силах или попросту нет времени самостоятельно заниматься подобными вещами, обращайтесь на СТО. Подтяжка обойдется примерно в 500-700 рублей, а вот за замену попросят минимум 1500 рублей.

тросикРоль тормозной системы автомобиля в обеспечении безопасности вряд ли кто может оспорить, а вот значение «ручника» еще многие недооценивают. Некоторые автомобилисты халатно относятся к его техническому состоянию, считая, что в крайнем случае смогут зафиксировать машину на стоянке при помощи включения передачи. При этом они не учитывают, что затянутый ручник также поможет и в критической ситуации на дороге. Поэтому лучше с первых дней контролировать его состояние и вовремя делать системы.

Рекомендуем: Дроссельная заслонка Лансер: возможные поломки и алгоритм ремонта

Ремонтируем ручник Рено Меган.

Если во время эксплуатации возникли неисправности с ручным тормозом необходимо отрегулировать систему или заменить неисправные детали. Чтобы произвести диагностику необходимо установить автомобиль на смотровую яму или воспользоваться подъемником.

Чтобы получить доступ к шлицу системы нудно выкрутить крепежные болты рукоятки. Затем при помощи плоской отвертки необходимо вытащить трос из шлица так, чтобы не деформировать его.

После этого нужно переместиться наружу под днище автомобиля. Тут находятся зажим суппорта, который необходимо отжать, затем трос снимается со стороны колес. Отсоединим их от пружин следует отщелкнуть от других крепежных элементов. После этого вытягиваем его из ниши-кожуха.

Новый трос протягивается в обратной последовательности. Крепим трос ручника Рено 2 при помощи шлица на штатном месте, затем протягиваются под днищем к фиксирующим пружинам. Прокладывать их лучше одновременно с двух сторон.

После этого осуществляем закручивание крепежного болта.

Регулировка стояночного тормоза своими руками

Перед тем как отрегулировать ручник на «Газели», поднимите заднюю часть автомобиля и установите на опоры. После этого демонтируйте колёса, чтобы получить доступ к щитку тормозного механизма. И также следует знать, что регулировочные процедуры проводятся с установленным в нерабочее положение рычагом (опущенным до упора).

Следите за натяжением троса – это важно для вашей безопасности

Для работы вам понадобится гаечный ключ на «17», два ключа на «22», трубчатый ключ на «9» и отвёртка с плоским лезвием. Подготовив необходимый набор инструментов, приступайте к регулировке ручного тормоза в соответствии со следующим перечнем действий:

  1. Итак, сначала нужно добраться до тормозного механизма — для этого воспользуйтесь отвёрткой и извлеките на тормозном щите верхнюю и нижнюю пластиковые заглушки.
  2. Далее, ключом на «17» ослабьте на два оборота (не более) гайку эксцентрика и, сдвинув колодки, разблокируйте тормозной барабан. Для этого нужно при помощи трубчатого ключа вращать болт эксцентрика в обратную сторону. Если колодки слегка касаются барабана, это допустимо. Контролировать весь процесс вы можете через специальные смотровые окна, которые расположены в нижней части щитка тормозного механизма.
  3. После этого гайку эксцентрика необходимо затянуть с моментом 2,4–3,5 кгс/м. Если у вас под рукой нет динамометрического ключа, производите затяжку от руки с разумным усилием. При этом поворот самого эксцентрика недопустим.
  4. На этом первый этап регулировки ручника на автомобиле «Газель» завершён, поэтому установите заглушки на место и проделайте аналогичные действия на втором колесе.

Теперь необходимо установить уравнитель троса в перпендикулярное положение по отношению к оси транспортного средства. Достигается это путём ослабления затяжки гаек крепления тросов. Перемещая гайки по резьбе, вы установите уравнитель в нужное положение, одновременно устранив люфт между ним и наконечниками тросов. После этого контргайки необходимо затянуть.

С завершением описанной процедуры процесс настройки стояночного тормоза ещё не окончен, поскольку необходимо отрегулировать натяжение центрального троса. Для начала поднимите рычаг ручника на один щелчок и вращением регулировочной гайки в месте крепления заднего наконечника троса к уравнителю (предварительно отпустив контргайку) производите натяжку до момента, пока колёса не начнут слегка затормаживаться. После этого опустите рычаг ручного тормоза вниз до упора и от руки покрутите каждое заднее колесо. Правильно отрегулированный ручник не должен препятствовать вращению. Кроме того, при установке автомобиля на стояночный тормоз ход рычага должен составлять 15 щелчков храпового механизма.

Из этого руководства вы узнали, как подтянуть ручник на «Газели» без посторонней помощи. Но иногда после правильно выполненной регулировки получить ожидаемый результат не удаётся по причине критического износа или растяжения тросов. В этом случае трос ручника придётся заменить, о чём и пойдёт речь ниже.

Ножной стояночный тормоз и как им пользоваться

Стояночный тормоз является неотъемлемой частью всей тормозной системы автомобиля в целом. Одной из задач, которую выполняет стояночный тормоз – это фиксация автомобиля или любого другого транспортного средства в непоколебимом состоянии относительно земли. Стояночный тормоз можно классифицировать на два вида.

Первый вид ручной стояночный тормоз, еще автомобилисты не редко называют его “ручник”. Рычаг ручного тормоза располагается рядом с водительским сиденьем. В зависимости от того с какой стороны располагается в автомобиле руль, ручной тормоз будет находиться либо справа, либо слева от водителя.

Второй вид ножной стояночный тормоз, его как вы наверняка догадались принято называть “ножник”. Чаще всего этот вид стояночного тормоза преобладает на автомобилях, у которых не механическая коробка передач, а автоматическая. В действие он приводится ножной педалью, которая располагается слева от сцепления или газа. Ножной стояночный тормоз состоит из нескольких важных элементов:

  • Рукоятка разблокировки
  • Трос, соединяющий рукоятку и педаль
  • Педаль стояночного тормоза
  • Трос тормоза
  • Стояночный тормоз

Во время плавного надавливания на педаль стояночного тормоза в действие приводится трос тормоза. После нажатия педаль становится не подвижной. Она надежна, зафиксирована храповиком, как и сам автомобиль благодаря натяжению тормозного троса.

Выключение ножного стояночного тормоза может быть либо ручным, либо при помощи той же педали тормоза. Чаще всего если выключение ручное, то на ручке разблокировки стояночного тормоза изображена пиктограмма кружочка со значком P внутри нее. Для большинства водителей, которые сталкиваются с этим впервые, подобное отключение кажется не привычным. Когда вы тянете рукоятку разблокировки ножного тормоза на себя, в этот момент происходит ослабление храповика и педель тормоза разблокируется. За счет демпфирующего эффекта педаль плавно отжимается в первоначальное положение. Трос тормоза, который только что был, натянут, как струна ослабевает, тем самым стояночный тормоз перестает быть активным, колеса освобождаются, и автомобиль может двигаться с места.

При помощи ножного тормоза, возможно, вписываться в повороты и выполнять различные трюки. Порой в той или иной ситуации двигаясь по трассе, возникает ощущение, что вылет с нее не минуем. В этом случае может помочь вписаться в поворот ножной тормоз. Для того что бы это сделать, во время поворота в момент когда передние колеса автомобиля повернуты, заблокируйте задние колеса при помощи ножного стояночного тормоза

Водителю крайне важно поймать именно тот миг, когда колеса машины повернуты на требуемый угол. Что бы это делать с легкостью и простотой необходимо время от времени практиковаться на открытых безлюдных местах или записаться на курсы контр аварийной подготовки

После того как маневр успешно завершен разблокровать “ножник”. Если момент разблокировки прозевать, то высока вероятность того что машину закрутит. Поэтому полезно тренироваться ногой блокируем тормоз, а рукояткой разблокируем. Во время таких маневров не стоит резко вертеть рулем и давить сильно на газ, делайте все плавно и аккуратно. А вообще, что бы избежать подобных ситуаций, не превышайте скоростной режим.

signsign.ru

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Проблемы с ручником на Рено 2

27.11.2014
  ТОРМОЗНАЯ СИСТЕМА



В сегодняшнем посте я хочу Вам рассказать как решить проблему с подклинивающим рабочим цилиндром заднего тормозного механизма на автомобиле Рено 2.

Рассказ начну с того, что в один прекрасный день, припарковавшись, решил поставить машину на ручник. Начал поднимать рычаг стояночного тормоза вверх и услышал как что-то под подлокотником, то ли отвалилось, то ли слетело , и после этого рычаг начал свободно ходить в обе стороны. Снял пластиковую накладку туннеля пола (как это сделать читаем в посте «Подтягиваем ручник на Рено 2») и увидел слетевший трос с уравнителя (коромысла).

Устанавливая трос обратно в уравнитель, выявил, что трос правого заднего тормозного механизма выступает примерно на 1 см вперед по сравнению с левым. Соответственно при поднятии рычага стояночного тормоза, уравнитель перекашивало и трос левого заднего тормозного механизма вылетал из него.

Спустившись в смотровую яму, обнаружил, что рычаг рабочего цилиндра тормозного механизма правого колеса не доходит до ограничителя, примерно на 1 см.

Снял трос с рычага и погонял рабочий цилиндр в обе стороны несколько раз («разработал»). Одел трос обратно и рычаг, как полагается дошел до ограничителя. Решил, что так дело не пойдет, тем более на улице зима и после, например, ночной стоянки, все может снова повториться. Поэтому было принято решение сделать доводчик рычага рабочего цилиндра при помощи пружины, тем более для этого есть штатные места.

Объездив весь город, нашел пружины-стяжки колодок ручника от автомобиля УАЗ, длинной 5 см. Они оказались чуть-чуть длиннее, чем нужно.

При помощи кусачек и плоскогубцев укорачиваем пружину примерно до 4,4 — 4,6 см (длина вместе с ушками крепления) и одно ушко крепления пружины подгибаем перпендикулярно относительно другого. В принципе можно укоротить еще на несколько миллиметров, но так как пружина от УАЗика очень жесткая и упругая, это может вызвать не полный ход рычага рабочего цилиндра при натяжении троса. Вообще советую вам укорачивать пружину на то расстояние, которое вы определите уже сами по месту, после примерки на штатные места.

Устанавливаем пружину на штатные места тормозного механизма.

После установки пружины и тросов в уравнитель (коромысло), подтягиваем трос ручника. Как это сделать, описано в посте «Подтягиваем ручник на Рено 2».

На следующем фото видно, что после установки возвратной пружины и подтяжки ручника, сам уравнитель стоит ровно и тросы выступают на одинаковое расстояние.

Катаюсь с  возвратной пружиной уже 1 месяц, ручник работает на отлично,  проблем с ним больше не было.

Для информации: в интернете много пишут, что ставят пружинку возврата газа от Жигулей, укоротив её до 4 см. Но также пишут, что сила стягивания пружинки может оказаться недостаточной.

Спасибо за внимание!!! Всем пока!!!

Итак, как натянуть ручник на Газели?

1).Рычаг стояночного тормоза опускаем в крайнее нижнее положение. Далее отверткой поддеваем и снимаем две пластиковые заглушки тормозного щита (для наглядности, колеса уже сняты).

2).Головкой на «17» ослабляем на 1-2 оборота гайку эксцентрика тормозного механизма.

3).Длинной головкой на «9» или специальным трубчатым ключом поворачиваем болт эксцентрика до тех пор, пока не почувствуете сопротивление вращению, которое вызвано разжатием колодок.

4).Начало движения колодок также можно определить через смотровые окна в щите. Головкой на «17» затягиваем гайку эксцентрика моментом 2,4 – 3,5 кг.м.

5).Устраняем люфт между наконечниками тросов и впадинами на уравнителе, для чего: двумя ключами «на 24» ослабляем затяжку гаек крепления оболочки троса и, перемещая гайки по резьбовой части оболочки, добиваемся устранения люфта между наконечником троса и впадиной на уравнителе.

Аналогично устраняем люфт у другого наконечника троса. Затягиваем контргайки обоих тросов. При этом планка уравнителя должна быть перпендикулярна продольной оси автомобиля.

6).Линейкой или рулеткой замеряем расстояние между уравнителем и передней стенкой кронштейна. Оно должно быть в пределах 144–150 мм.

7).При необходимости регулируем положение центрального троса аналогично регулировке задних тросов. В случае если после этого появился люфт между наконечниками задних тросов и уравнителем, повторяем регулировку, описанную выше.

Когда требуется регулировка

Бывалые автомобилисты советуют проводить диагностику текущего состояния ручника раз в месяц, либо после каждых 30 тысяч пройденных километров.

Если же есть подозрения на неисправность, откладывать проверку ни в коем случае нельзя. Тем более, провести диагностику довольно легко. Ехать в сервис не нужно.

Предлагаемая инструкция предусматривает 2 способа диагностики ручника, которая проводится своими руками.

  • Первый метод. Заедьте на машине на достаточно крутой склон и выжмите ручник не до упора. Если машина стоит и не скатывается, система работает нормально. Если авто начинает движение, затяните трос до конца и наблюдайте за поведение. Если все равно машина едет, ручник нужно регулировать или даже менять;
  • Второй метод. Натяните полностью ручник, включите 1 передачу, аккуратно и медленно отпустите педаль сцепления. Тут будет логично вспомнить о принципе работы сцепления на авто. Если с ручником все хорошо, мотор должен заглохнуть. Если же с ручником проблема, авто будет двигаться. Тут нужно ремонтировать или регулировать узел.

Чаще всего стояночный тормоз перестает нормально выполнять свои задачи из-за ослабшего натяжения, износа тормозных колодок или по причине увеличения зазора между колодкой и барабаном.

Необходимость регулировки ручника

Хочется акцентировать внимание на нескольких ситуациях, когда настоятельно рекомендуется самому или даже с помощью специалистов отрегулировать стояночный тормоз. Также делается в таких случаях:

Также делается в таких случаях:

Справиться с регулировкой механического стояночного тормоза может каждый. Это куда легче, нежели самостоятельное выполнение развал-схождения, а также заметно проще на фоне регулировки ближнего света фар на автомобиле.

Подтягиваем и меняем трос ручника Рено 2

Механизм ручного тормоза на Рено сделан практически так же как и на всех легковых автомобилях, поэтому принципиальных отличий в эксплуатации не имеет. Основное предназначение – сжатие барабана колодками, которое позволяет обеспечивать фиксацию автомобиля на неровной поверхности. Кроме этого ручной тормоз может быть использован в качестве помощи когда приходиться трогаться в гору.

Ручник состоит и рычага, расположенного в салоне автомобиля между передними сиденьями, троса и приводных механизмов. Рычаг оборудован кнопкой, которая активирует специальный индикатор на панели приборов. Приводной механизм Рено состоит из 3 тросиков, которые соединяют подвижные компоненты.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Все про Рено
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
