Как подключить сигнализацию к центральному замку самим в Рено Логан
Здесь речь пойдёт о монтаже сигналки в «Рено Логан». Причём рассмотрим только, как подключить сигнализацию к центральному замку автомобиля. В действительности, опция «ЦЗ» предусмотрена не в каждой комплектации «Логана».
Но если центральный замок присутствует, значит в дверях установлены актуаторы замков, а управлять ими должен электронный блок, который тоже устанавливается штатно. Кроме прочего, на декоративной панели находится кнопка управления ЦЗ.
До неё добраться просто, чем мы и воспользуемся.
Сведения о штатной схеме
В автомобиле «Рено Логан» управление ЦЗ ведётся отрицательным импульсом. Это значит, что за торпедо находятся два провода, по которым осуществляется управление:
- Когда к массе на 0,8 секунды подключается один из управляющих шнуров – замки закрываются;
- Если это же действие выполняется со вторым шнуром – происходит отпирание.
Алгоритм, приведённый выше, в «Логане» реализован штатно.
Внешний вид центральной консоли
Сразу заметим, что оба провода, которые нужны нам, подключены к блоку управляющей кнопки «4». Первый совет: демонтируйте этот блок.
Каждую кнопочку поддевают отвёрткой
Разъём кнопки снабжён 5-ю контактами. Ничего сложного тут нет, два контакта всегда соединены вместе:
Схема распайки внутреннего разъёма
С АКБ достаточно снять минусовую клемму, и затем можно коммутировать любые провода. То, что рассмотрено выше, имеет отношение к сигнальной проводке. Но пренебрегать советом об отключении АКБ не нужно и в данном случае.
Подключение сигналки к ЦЗ
Надеемся, вы уже выяснили, где именно находятся нужные нам кабели. Они оба припаяны к контактам «зелёного» пластикового разъёма:
Блок кнопки управления ЦЗ
Нам понадобятся только крайние клеммы, «1» и «5». К контакту «1» подключен открывающий кабель, к пятому – запирающий. Как различить контакты, мы рассматривали в предыдущей главе. Переходим к монтажу проводки.
Снимаем центральную консоль самостоятельно
Похоже, в «Логане» всё предусмотрено так, чтобы владелец мог сам проводить монтаж несложного оборудования. Нам, в свою очередь, сейчас нужно удалить крышку центральной консоли.
Скриншот официального руководства
Будем действовать согласно инструкции:
- Надо демонтировать магнитолу (если есть);
- Декоративную панель поддевают снизу и выводят её из зацепления;
- Затем, всю панель можно удалить, не забыв при этом отключить разъёмы кнопок.
Отключив разъёмы, их вместе с кабелями размещают в нише, расположенной над блоком регуляторов.
Результат демонтажа пластиковой панели
Понятно, что к проводам «1» и «5», идущим от зелёного разъёма, необходимо припаять ещё два провода. Двухпроводной шлейф надо протянуть к блоку сигнализации. Шлейф должен дотянуться до разъёма, рассчитанного на подключение ЦЗ (обычно он снабжается 6-ю контактами). Как всё это реализовать, вы должны решить сами. Многое зависит от того, где именно будет закреплён блок сигналки.
Т-коннектор, толстые провода
По идее, для создания соединений можно использовать Т-образные коннекторы, но они должны быть рассчитаны на тонкий провод.
ЦЗ и сигналка, схема подключения
Любая сигнализация снабжена двумя электрическими реле. Одно из них срабатывает, когда замки нужно закрыть, второе – когда производится отпирание. Контакты этих реле выведены на разъём, содержащий 6 клемм. Откройте инструкцию и найдите то, о чём здесь говорится.
Схема, сигналка и ЦЗ Логан
Шлейф к основному блоку уже протянут, и останется правильно подключить 2 провода (их соединяют с общими контактами реле). Нормально разомкнутые контакты соединяют вместе, и через предохранитель «1,5 А» на них подаётся масса. Больше не потребуется ничего. В настройках сигнализации выставьте длительность управляющих импульсов, которая должна составлять 0,8 с. Желаем успеха.
Необходимо помнить, что прокладывая новую проводку, любой кабель в месте соприкосновения с кузовом дополнительно изолируют.
Эта изоляция притом должна быть термостойкой. Свободные контакты в разъёме сигналки тоже нужно защитить, закрепив на них термоусадочную трубку. Выполнив все рекомендации, вы оградите себя от непредвиденных последствий.

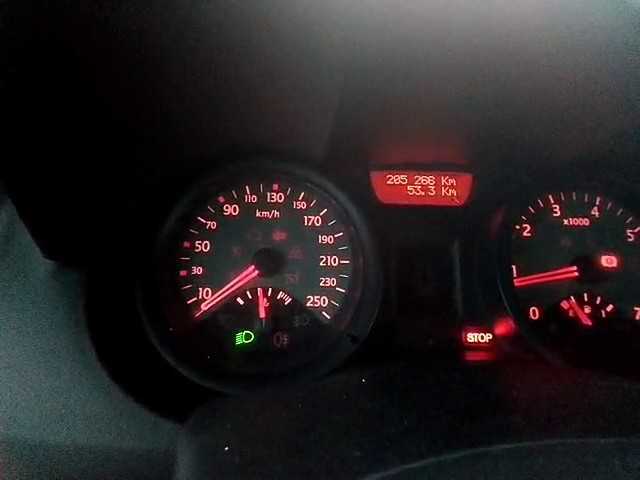

Оперативная замена датчика скорости Рено Логан (привода спидометра)
Сегодня существует множество схем, которые предназначены для измерения скорости движения автомобиля. На некоторых автомобилях информация считывается с контроллеров ABS.
На других используется прямая механическая связь выходного вала коробки передач и спидометра, реализованная через тросовую передачу.
На автомобиле Renault Logan установлен электрический датчик скорости с механическим приводом. В материале статьи рассмотрим основные неисправности этого датчика, а также его привода.
Замена привода спидометра Рено Логан: предпосылки
Датчик скорости на Renault Logan состоит из следующих частей:
СПРАВКА: На Renault Logan существуют фишки с двумя типами расположения контактов: треугольником и в ряд. Перед покупкой нового датчика необходимо предварительно проверить, какой тип установлен на ремонтируемом автомобиле.
Есть несколько распространенных неисправностей, которые приводят к отказу спидометра.
СПРАВКА: Если повреждена приводная шестерня, то для ее замены придется частично разобрать коробку передач. Здесь перед клиентом встает выбор: ездить с нерабочим спидометром или заменить шестерню, что по стоимости работ выйдет довольно дорого.
СПРАВКА: До рестайлинга провод от датчика скорости проходил через магнитолу. Это было сделано для автоматического регулирования звука магнитолы в зависимости от скорости движения. Если спидометр перестал работать после каких-либо манипуляций со штатной акустической системой — вероятнее всего, проблема именно в ней.
При неисправности спидометра прекращается расчет мгновенного расхода топлива. По статистике большинство проблем с нерабочим спидометром обнаруживается и устраняется без особых проблем.
Диагностика и замена датчика скорости Рено Логан
В нашем автосервисе производится системная диагностика датчика скорости и его привода, которая в подавляющем большинстве случаев определяет источник неисправности. Помимо визуального осмотра, проводятся следующие процедуры:
Если эти мероприятия не выявили источник проблемы, то, по желанию клиента, будет выполнена попытка поиска проблемы в приборной панели.
Сам датчик скорости неремонтируемый. Если он вышел из строя — выполняется замена.
В нашем автосервисе ремонтом занимаются только квалифицированные автомеханики, которые имеют опыт работы в этой сфере. В процессе диагностики используется высокоточное измерительное оборудование.
Если проблема с неработающим спидометром заключалась в разрушении приводной шестерни, и было вынесено решение о ее замене, то выполняется параллельная диагностика всех сопутствующих разборке узлов.
Стоимость замены датчика скорости Логан формируется строго исходя из реально выполненного объема работ и использованных материалов. Это подтверждается детальной калькуляцией.
После окончания замены датчика спидометра Рено Логан клиенту выдается гарантия. В случае возникновения каких-либо замечаний по выполненной работе гарантийный автомобиль ставится на дополнительное обслуживание вне общей очереди. Все неисправности, которые явились следствием оплошности наших мастеров, мы быстро устраним.
Иммобилайзер renault сандеро как отключить
Как отключить иммобилайзер на Рено Логан. Разблокирование устройства. Иммобилайзер Renault состоит из приемника, установленного в корпусе автомобиля, и метки встроенной в ручку ключа.
Иммобилайзер представляет собой электронное противоугонное устройство, обездвиживающее транспортное средство. Оно разрывает в моторном агрегате электрические цепи.
О логотипе. Логотип Renault имеет интересную историю. Во время первой мировой войны компания успешно производила легкие танки. В связи с популярностью танков компани, руководство Рено даже сменило логотип, поместив в него изображение своего танка. Но танк на эмблеме на долго не задержался, уже в 1923 году появилась известная форма алмаза Однако, это не совсем алмаз – это след от того самого танка.
Инструкция по замене задних тормозных колодок на Renault Logan. У вас крутая система получилась, автозапуск, доводчик стекол… Электрик сказал, что нужен дополнительный чип от ключа в обходчик иммобилайзера. Если машино не завелось – снимаем сигналку с охраны и повторяем попытку. При их возникновении нужно обращаться к мастерам, устанавливавшим систему.
Рено Логан иммобилайзер
Поставил после покупки сигнализацию с автозапуском. Электрик сказал, что нужен дополнительный чип от ключа в обходчик иммобилайзера. В городе один мастер по изготовлению оных болел, другой не сумел изготовить чип, сказав что его программатор не видит чипа. Сейчас вернулся к теме. Звонил в Москву, спрашивал в конторах по изготовлению ключей — везде один ответ — нет, не можем.
Други, скажите, что у нас за волшебный чип в ключике, который никто не может сделать? Кто-то такое уже делал? Помогите советом, поделитесь опытом. А вообще Вот тема ADD-AUTO.
RU? В первой ответили что только для сиг, купленных и установленных у них и фсё. Во второй сказали, оборудования нет, ждем ближе к зиме.
Ну или хотя бы знайте где плата спрятана чтобы в случае чего вынуть ее и вставить обратно в ключ. Безключевые модули обхода Fortin не коннектятся с нашим ЭБУ, увы. Как в Старлайне так и в Пандоре. Я мониторил тему дубликата чипа с год наверно после покупки, у нас не брались ребята. Как вам и с казали, потом была информация что чип наш взломали потому что машины стали угонять.
Делал дубликат чипа в Доме быта в ключевой мастерской на свой Ниссан, у них хорошее оборудование. В сигналках Пандора реализован бесключевой обход штатного иммо логанов-сандер. Надежно и безопасно в отличие от второго ключа чипа в коробочке под приборной пвнелью. Если сигналки еще нет — вариант.
Подробная инструкция по снятию и установке привода спидометра на Renault Megane.
Европейская автомобильная промышленность в большинстве своем всегда стремилась выпускать машины, доступные для большинства. Ярким примером этого является модель Megane от компании Renault. Это очень популярный автомобиль гольф-класса для всей семьи. Он выделяется своим красивым внешним видом и практичностью. В его салоне можно разместить как веселую компанию молодежи, так и маленьких детей. Сзади располагается вместительное багажное отделение.
Даже несмотря на высокое качество всех компонентов, данная модель не сможет избежать различных поломок. Они могут быть вызваны вашим стилем вождения, износом тех или иных деталей и т.д. Другими словами, причинами неисправности могут стать совершенно разные факторы.
Подготовительные операции
Сегодня мы с вами рассмотрим процедуру снятия и установки привода спидометра. Такие процедуры позволят вам исправить практически все неисправности связанные со спидометром в вашем автомобиле. Главным показателем неисправности является нестабильная работа прибора или его полное бездействие.
Исправлять такую проблему нужно в самые кратчайшие сроки, так как в противном случае передвигаться на автомобиле будет крайне небезопасно. Для снятия и установки системы вам понадобится лишь универсальный набор отверток и головок, а так же новые уплотнительные кольца. Помните, что приобретать подобные компоненты лучше в качественных магазинах, так как от их работы напрямую зависит работа всей системы.
Процедуры снятия и установки вполне можно осуществлять самостоятельно, без чьей-либо помощи. На все это вы потратите примерно 30 минут, вне зависимости от уровня вашей подготовленности. Работа эта довольно простая, так что справиться с ней сможет даже человек, который ни разу ничего не чинил в машине.
Снятие спидометра
Как говорилось ранее, процедура снятия спидометра не должна вызвать никаких проблем. В целом ее можно изобразить при помощи следующего алгоритма:
Установка спидометра
Как только вы произвели ремонт, вам нужно произвести установку спидометра на его законное место. Сделать это ничуть не сложнее, чем снять спидометр. Как и в прошлом случае, лучше всего воспользоваться следующим механизмом:
Итог
В итоге вы получите исправно функционирующий спидометр с точным отображением показателей скорости. В случае необходимости вам нужно будет отрегулировать стрелку. Чтобы это сделать, можно отправиться в сервисный центр, либо же, воспользовавшись специальным руководством, сделать это самостоятельно.
Как уже говорилось, вся процедура не займет у вас более 30 минут
При замене каких-то деталей обязательно обращайте внимание на их качество. В противном случае все ваши труды могут пропасть даром.
autoremka.ru
Иммобилайзер в Рено Логан
Становясь владельцем новенького Рено Логан, каждый новоиспеченный водитель желает безопасности своей машине, чтобы с ней ничего не случилось, и она служила ему верой и правдой долгие годы.
Одной из передовых охранных систем и в то же время самой популярной, установленной практически в каждой машине является иммобилайзер.
Именно благодаря этому девайсу, ваш “железный конь” становится далеко не лакомым кусочком для грабителей и угонщиков.
Принцип работы
Естественно, существует несколько возможных модификаций данного устройства, а также несколько его разновидностей, однако если затрагивать иммобилайзер именно в Рено Логан, то здесь установлен электронный вид данного устройства.
Отвечает иммобилайзер за блокировку двигателя, если машину пытается завести посторонний человек, но конечно речь идет не о считывании ДНК, все намного проще и в то же время надежнее.
То есть если в замок зажигания вставить посторонний ключ, его кодировка не совпадет с блоком иммобилайзера установленным за рулем машины и система отработает таким образом, что в двигателе заблокируется система впрыска, после чего завестись можно будет, только имея определенный ключ.
Виды
В наше время существует два типа иммобилайзеров:
- Механический;
- Электронный.
В первом случае противоугонная система считается более примитивной, она способна заблокировать только поворот руля, сделать невозможным пользование коробкой передач или педалями. Но эту систему уже давно научились обманывать умельцы, промышляющие угоном автомобилей, так что на смену механическому устройству, пришло более совершенное и надежное.
Речь, конечно, идет об электронном иммобилайзере. Как говорилось выше, именно это устройство стоит в Рено Логан, да и в большинстве современных машин.
Продуманность и надежность данного типа устройства заключается как раз в его сложности, ведь электроника считывающая код ключа, имеет возможность не просто заблокировать руль, все происходит на уровне внутренних систем машины, к которым подобраться очень не просто.
Надежно ли устройство?
Несомненно, надежность иммобилайзера гарантирует каждый автомобильный салон, в котором продаются авто, где уже имеется встроенный штатный иммобилайзер, т.е. все салоны. И действительно, покупая Рено Логан, или любой другой автомобиль схожего класса, вы получите очень качественное изделие с достойной системой безопасности.
Однако все же есть шанс, что иммобилайзер взломают, шанс этот ничтожно мал, но он есть.
Для того, чтобы завести машину без определенного ключа, нужно подделать код, считываемый блоком иммобилайзера. Для этого следует подгадать время и место, иметь сложнейшее оборудование и определенные навыки. Одним словом, угонщик вам должен попасться крайне изощренный. Естественно таких людей мало, так что вы можете спать спокойно, главное не теряйте ключи.
Неисправности
Естественно, иммобилайзер, как и любое другое устройство, механизм, может ломаться и страдать от ряда неисправностей, которые иногда докучают владельцам автомобилей. Давайте рассмотрим самые распространенные из них:
- При повороте ключа зажигание, стартер не вращается;
- Стартер вращается, но двигатель не заводится (конечно, с использование родного ключа от Рено Логан);
- На панели приборов мигает лампочка, отвечающая за иммобилайзер;
- При нажатии кнопок на брелоке, автомобиль не отвечает соответствующей реакцией;
- Несанкционированное глушение двигателя сразу после его запуска.
Вывод
Как видно из всего написанного выше, современные охранные системы, такие как электронный иммобилайзер, устанавливаются сейчас во всех современных автомобилях
Рено Логан не является исключением, так что купив эту машину, вы с уверенностью можете спать спокойно, останется только поставить простенькую сигнализацию, дабы отбить излишнее внимание мелких хулиганов и воришек
