Классификация дверных ручек
Существует несколько критериев разделения ручек, в основе которых лежат не только конструктивные особенности приспособления, но и принцип работы. Итак, первая группа – это отличия по способу установки. Здесь две позиции:
- врезные модели;
- накладные.
Понятно, что первая врезается в дверное полотно, для чего в последнем надо сделать отверстие. Вторая просто крепится к двери с помощью саморезов или винтов.
Вторая группа – это назначение дверного аксессуара. Здесь также две позиции: входные и межкомнатные. То есть первые устанавливаются на входных дверях, вторые на межкомнатных.
Третья группа определяет также две позиции, которые друг от друга отличаются своей функциональностью или точнее принципом работы. Здесь также две подгруппы: поворотные и стационарные. У первых есть своё дополнительное разделение, своеобразная подгруппа, в которой опять-таки две позиции:
- ручки нажимного типа;
- поворотного.
Нажимная и поворотная ручкаИсточник interyerum.ru
Понятно, что когда ставится вопрос, как разобрать дверную ручку межкомнатной двери или входной, необходимо принимать во внимание конструктивные особенности устройства. А они соответствуют типу предлагаемых изделий, классификация которых обозначена выше.. Поэтому, чтобы было понятно, о каких конструктивных особенностях идёт речь, перечислим их, ссылаясь на некоторые модели дверных ручек.
Поэтому, чтобы было понятно, о каких конструктивных особенностях идёт речь, перечислим их, ссылаясь на некоторые модели дверных ручек.
Конструктивные особенности дверных ручек
Начнём со стационарных. Их производят без каких-либо дополнительных элементов. То есть, в их конструкции нет ни защёлок, ни замков. Это самый простой вариант. Их просто прикладывают к дверному полотну и крепят через монтажные отверстия саморезами.
У таких ручек всего два назначения: перемещение двери и декоративное её наполнение. Поэтому производители сегодня предлагают огромный их ассортимент в плане размеров, формы, цвета. Они могут быть одно- или двухсторонними. Последние соединяются между собой так называемым осевым элементом. Что касается двери, на которой они устанавливаются, то это межкомнатные или балконные. На входные стационарные ручки монтируют редко.
Дверная ручка стационарного типаИсточник v-dver.ru
Теперь о нажимных моделях. Чисто конструктивно это два Г-образных рычага. Они соединяются между собой стальным стержнем, проходящим насквозь через дверное полотно. В конструкции изделия присутствует язычок, который запирает дверь, входя в отверстие в дверной коробке, расположенной напротив торца полотна. Такие ручки используют и на входных дверях, и на межкомнатных. Нажимные модели обладают большим количеством преимуществ, где хотелось бы выделить большой эксплуатационный ресурс и высокую надёжность.
Следующий тип – поворотный. Чаще производители изготавливают такие ручки или в виде шара, или в виде кнопки. Диаметр устройства – 50-60 мм. В центре располагается замочная скважина. Она может располагаться на каждой ручке или только на одной, то есть с определённой стороны. Название модель получила лишь потому, что дверь можно открыть, только повернув ручку вокруг своей оси. Часто производители комплектуют этот поворотный аксессуар блокиратором. Такие модели обычно устанавливают в туалетах и ванных комнатах. Добавим для информации, что такие ручки называют «кнобами».
Поворотная ручка для двери с замкомИсточник cdn1.ozone.ru
К сожалению, надо отметить, что у поворотных ручек невысокая прочность и эксплуатационный ресурс. Причина – большое количество вращающихся деталей, которые быстро изнашиваются.
Хотелось бы отдельно перечислить составные элементы поворотных и нажимных устройств, чтобы в дальнейшем было проще понять, как разобрать ручку межкомнатной двери. В состав ручки входят:
- защёлка;
- розетка, она же планка;
- квадратного сечения штифт;
- флянец декоративный, который закрывает собой места крепления;
- пружина, с помощью которой рукоятка возвращается в исходное положение;
- ограничитель, который ограничивает ход ручки при её нажиме;
- кольцо стопорное;
- крепёжные изделия.
Комплектуются устройства дополнительно ключом, с помощью которого отжимают и снимают механизм, а также ключами, используемыми для снятия и установки ручки в межкомнатную дверь.
Элементы поворотной ручкиИсточник www.doorstore.co.uk
Снятие замка и наружной ручки передней двери Renault Logan, Sandero
Работу проводим при замене замка и наружной ручки.
Операции показываем на водительской двери. Замок и ручка правой двери снимаются аналогично.
Снимаем обивку двери (см. «Снятие обивки передней двери»).
Ключом Torx Т-30 отворачиваем винт крепления нижней направляющей стекла.
Вынимаем из направляющей уплотнитель стекла.
Выводим направляющую через технологическое отверстие во внутренней панели двери…
…и снимаем нижнюю направляющую стекла.
Нажав на пластмассовый фиксатор тяги 1 наружной ручки, поворачиваем его вокруг оси и отсоединяем тягу от замка.
Таким же способом отсоединяем тягу 2 цилиндрового механизма замка.
Поворачиваем тягу кнопки блокировки замка так, чтобы выступ на тяге попал в прорезь фиксатора…
…и снимаем тягу с кнопкой.
Ключом Torx Т-30 отворачиваем три винта крепления замка…
…и выводим замок через технологическое отверстие во внутренней панели двери.
Отсоединив колодку проводов, снимаем замок в сборе с электроприводом.
При необходимости отсоединяем от замка тягу внутренней ручки открывания двери и снимаем электропривод замка. Эти операции аналогичны соответствующим операциям, показанным на замке задней двери (см. «Снятие замка и наружной ручки задней двери»).
Устанавливаем замок передней двери в обратной последовательности.
Для снятия наружной ручки передней двери снимаем нижнюю направляющую стекла и отсоединяем тягу наружной ручки двери от замка (см. выше).

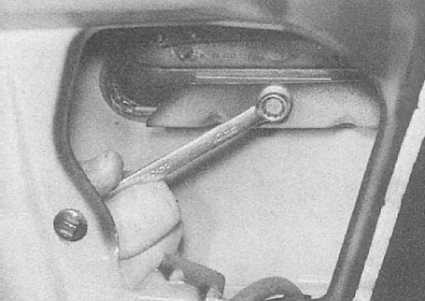

Головкой «на 10» отворачиваем две гайки крепления наружной ручки.
Снимаем наружную ручку двери с тягой, преодолевая сопротивление двух защелок.
На автомобилях Сандеро и Сандеро Степвей для снятия наружной ручки двери…
…ключом Torx T-20 отворачиваем винт заднего крепления основания ручки…
…и вынимаем его из отверстия.
С внутренней стороны двери головкой «на 10» отворачиваем гайку переднего крепления основания наружной ручки.
Отверстие для переднего крепления основания ручки.
Снимаем ручку с тягой.
Устанавливаем наружную ручку двери в обратной последовательности (для всех автомобилей).
Для снятия цилиндрового механизма замка передней двери снимаем нижнюю направляющую стекла и отсоединяем тягу цилиндрового механизма от замка (см. выше).
Отверткой сдвигаем скобу крепления цилиндрового механизма замка…
…и снимаем скобу.
Вынимаем цилиндровый механизм замка с тягой из отверстия в двери.
Устанавливаем цилиндровый механизм замка с тягой в обратной последовательности, при этом пластмассовый рычаг 1 должен быть обращен к задней части двери.
Видео по теме «Снятие замка и наружной ручки передней двери Рено Логан, Сандеро»
Как снять наружную ручку Renault logan
Меган2 устранение заедания наружной ручки двери
Как снять ручку передней и задней двери рено меган 3 2014 г.в
Ремонт дверной ручки
Переходим к следующему вопросу – как разобрать дверную ручку межкомнатной двери с замком. С чего надо начинать – с определения появившегося дефекта, который снижает качество работы устройства. Чаще всего это или расшатанная замочная скважина, или износ поворотного механизма. В любом случае замок придётся разобрать. Как это делается:
- в первую очередь необходимо удалить стопорное кольцо, это можно сделать, подцепив его отвёрткой;
- затем снимается пружина кручения и шпоночная шайба, именно последняя часто и ломается, а точнее, срезаются кромки выемки под шпонку.

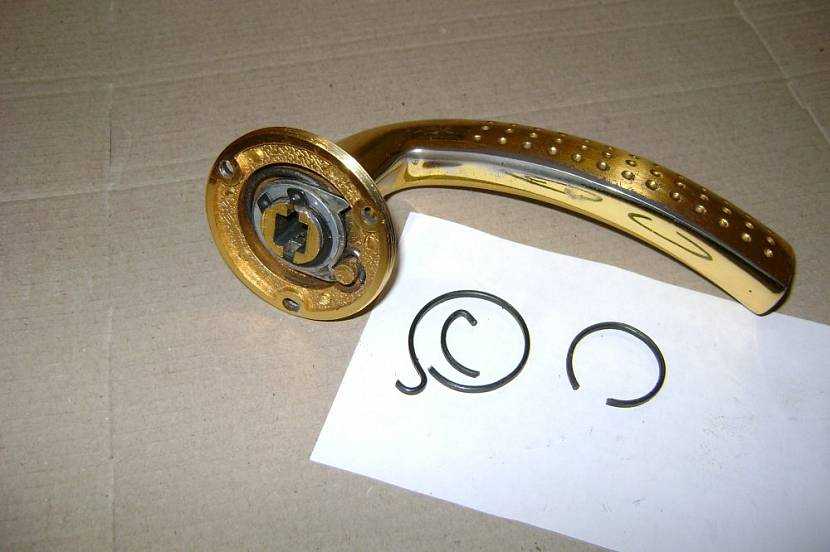

Сломанная пружина нажимной ручкиИсточник mdim.in.ua
Поменяв шайбу, вы решите проблему ручки в плане её некорректной работы. Но причиной может статьи пружина кручения. Она со временем просто ослабевает. Такую уже не отремонтировать, поэтому меняют на новую. Нерки случаи, когда пружина соскакивает со своего места. Придётся её поставить туда, где она и должна находиться. Самое главное, что процесс установки сложен и травмоопасен, потому что, чтобы установить пружину, её надо сильно прижать, уложив сверху и шпоночную шайбу, и стопорное кольцо. А сделать это все одной рукой непросто.
Если у вас это получилось, то остаётся только вмонтировать поворотный механизм. Самое главное, что, выполняя это действо, надо саму пружину удерживать пальцами.
Итак, если ручка собрана, то проверьте её на предмет корректной работы. Она должна быть упругой в процессе открывания. Если этого не произошло, выбросите её в мусор и идите в магазин за новой. Кстати, установка дверной ручки на межкомнатную дверь проводится в обратном порядке. Сам механизм приходит в разобранном виде, так что заниматься его разборкой нет необходимости.
Нередко дефект оказывается пустячным. К примеру, грязь, которая со временем скапливается внутри дверной ручки. Она образуется за счёт пыли и смазки, которую наносят при изготовлении устройства. Проще всего капнуть несколько капель, отчего механизм тут же заработает. Если ручка – это замок, то оптимально – вскрыть его, прочистить ригеля и ещё раз нанести смазку. Именно таким способом удаляется заедание механизма и увеличивается срок службы прибора.
Видео описание
В видео показано, как надо правильно поменять пружину внутри дверной ручки:
Коротко о главном
Итак, мы с вами разобрались в теме – как разобрать ручку межкомнатной двери с замком и без такового. Как видите, сложности возникают только с поворотными и нажимными моделями. Особенно с теми, в конструкции которых есть закрывающийся механизм. Снять ручку с двери – не проблема, а вот разобрать её и отремонтировать не всегда просто. Поэтому совет – вызывайте мастера, пусть такими проблемами занимаются профессионалы.
Открывание с севшим аккумулятором
Как вскрыть Рено Меган, если у него сел аккумулятор, а владелец пользуется карточкой безключевого доступа, у которой тоже села батарейка.
Ничего страшного – если села батарейка или отсутствует полностью, машина все равно будет заводиться и ездить. А батарейка в такой карте используется для различных сервисных функций: открытие/закрытие замков и установки автомобиля на сигнализацию.
- Что же делать? Все очень просто. Для начала нужно освободить механический ключ, который находится внутри карточки. Для этого нужно взять карточку за верхнюю часть и нажать на кнопку, расположенную на торце, одновременно потянув за верхнюю часть карточки. Механический ключ окажется у вас в руках.
- Далее нужно получить доступ к механическому замку, который расположен внутри ручки входной водительской двери. В прорезь, расположенной на нижней грани ручки вставляется ключ, подцепляется заглушка и она оказывается в руках владельца Меган.
- Далее ключ вставляется в замок Рено, поворачивается по часовой стрелке. Теперь автовладелец может попасть в салон автомобиля, подзарядить аккумулятор или совершить любые другие действия внутри Рено Меган.
