Ремонт, замена генератора
Для демонтажа нам потребуется намного больше инструментов:
- тот же накидной ключ на 16 с загибом (иначе к натяжителю не подлезть);
- головки на 13/14/18/16/21 с удлинителем (головка на 18 – редкость, присутствует далеко не во всех наборах);
- ключ с динамометром;
- головка и рожковый ключ на 10
- отвёртка с толстым жалом.
Рассмотрим пошаговый алгоритм, как снять генератор на Renault Scenic:
- начинаем с демонтажа колеса и подкрылка, после чего ослабляем и вынимаем ремень;
- демонтируем жабо;
- отсоединяем клеммы АКБ;
- снимаем патрубок между интеркулером и турбиной, если у вас турбированный мотор, дыру, идущую на интеркулер, надёжно затыкаем тряпкой;
- откручиваем гайку крепления кронштейна трубопровода кондиционера, затем ослабляем болт крепления;
- головкой на 18 откручиваем болты реактивной тяги мотора, верхний снимаем полностью, а нижний ослабляем, чтобы отвести тягу в сторону;

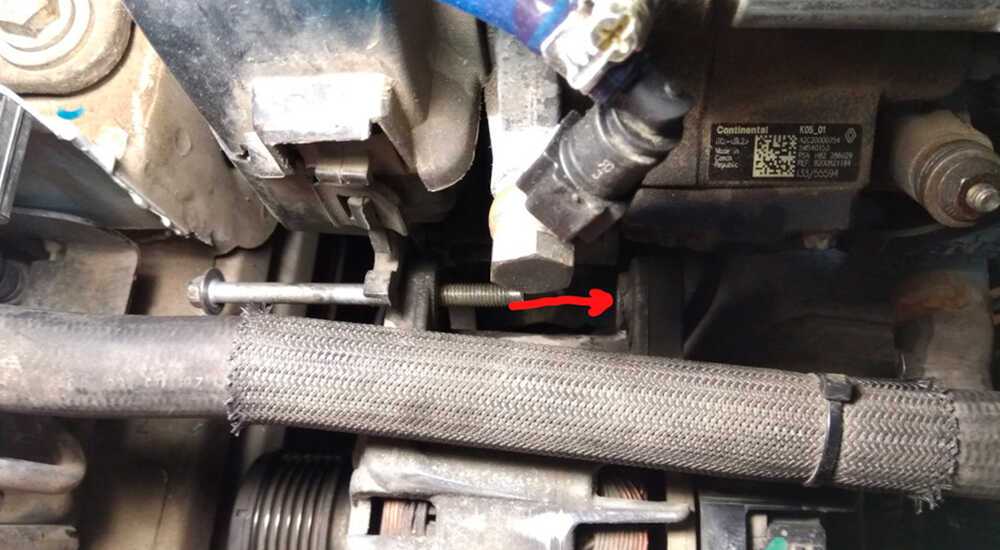

- откручиваем верхний болт крепления генератора, вытаскиваем его до упора (полностью не получится), толстой отвёрткой или небольшой монтировкой отводим корпус генератора от двигателя;
- откручиваем нижний болт, но сделать это будет не в пример сложнее, придётся воспользоваться короткой трещёткой и удлинителем, или даже двумя;
- отводим от двигателя и нижнюю часть генератора, не забывая, что внизу к нему подключены провода;
- но вытащить генератор будет не так просто, для этого нужно освободить много места. Начинаем с откручивания от кузова машины гидроопоры;
- теперь можно отстегнуть топливопровод. Все остальные операции выполняются снизу;
- откручиваем на несколько сантиметров болт нижней реактивной тяги мотора, возможно, потребуется рычаг в виде трубы;
- можно, но необязательно, открутить от катализатора выхлопную трубу и отвести её в сторону;
- поддомкрачиваем двигатель таким образом, чтобы опора поднялась над кузовом на пару сантиметров и подкладываем туда дощечку соответствующей толщины;
- откручиваем без снятия гидроопору;
- аккуратно поворачиваем генератор муфтой вверх, при этом его крепление должно смотреть в сторону радиатора;
- сдвигаем мотор в сторону кузова, освобождая место для генератора, вытаскиваем его.
Операция достаточно трудозатратная, а всему виной дефицит места в моторном отсеке Renault Scenic.
Когда будем устанавливать новый или отремонтированный генератор, нужно учесть, что гидроопору нужно прикрутить к мотору с моментом 64 Нм, и только затем опускать двигатель.
И ещё один важный момент: при установке генератора на штатное место необходимо немного выбить в сторону радиатора, то есть наружу, гайки крепления, иначе угадать с попаданием будет сложно, а при неосторожных толчках можно запросто что-то сломать – кругом полно хрупких пластиковых деталей.
Заменить изношенные щётки можно без снятия генератора Renault Scenic, но это тоже довольно сложная процедура, а вот полетевшие подшипники без демонтажа генератора, естественно, не реанимировать.
Если генератор у нас в руках, замена подшипника Renault Scenic производится с помощью двухлапного съёмника (спросите в магазине съёмник для генератора ВАЗ 2110), который нужно доработать – немного сточить конец, дабы при выдавливании он не упирался в контактные кольца с риском повредить их.

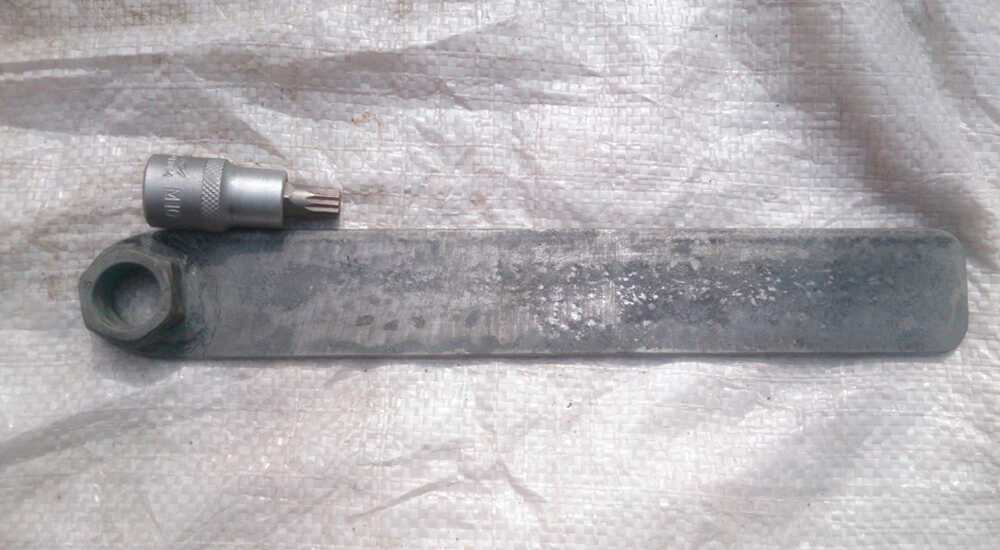

Для демонтажа демпферного шкива потребуется изготовить приспособление, как на фотографии:
Для изготовления воротка используем полосу металла шириной 4 см и толщиной 4 мм, приварив к его концу гайку на 27. Внутреннее отверстие в гайке нужно рассверлить так, чтобы в него входила головка на 10. В гайке генератора, удерживающей шкив, имеется вырез под шестигранник на 29, поэтому гайка на 30 туда не влезет без обтачивания граней. А на 27 будет немного болтаться, но если откручивать аккуратно, придерживая вал головкой, то всё получится.
После установки новых подшипников можно прикручивать регулятор и диодный мост со щёткодержателем.
С заменой генератора на Renault Scenic может справиться не каждый, поэтому во избежание возможных неприятностей лучше доверить эту работу специалистам.
Как узнать, что ремень нуждается в натяжке или замене
Обычно проблемы с ремнём или подшипниками генератора начинаются с появления характерного визга, точно определить источник которого можно только с помощью специального прибора. Если такие звуки появляются в момент пуска холодного мотора или при резком нажатии педали газа – скорее всего, дело действительно в ослабленном ремне, хотя нельзя исключать и проблемы с роликами и подшипниками. Изношенные щётки будут проявлять себя уменьшением тяги двигателя, а выход из строя регулятора напряжения или диодного моста приведёт к загоранию контрольной лампочки зарядки аккумулятора, и в этом случае без демонтажа генератора не обойтись.
