Как установить глушитель на рено симбол

глушителя

Рено . Ремонт глушителя

Труба системы выпуска моноблочной конструкции, т.е. она не имеет разъемных соединений с глушителем. При необходимости замены основного или вспомогательного глушителя (в запасные части поставпяются раздельно) нанесите на трубу две метки на расстоянии 45 мм (Р1 и Р2) от места разреза (D).

1. С помощью резака Mot. 1199-01 обрежьте трубу между нанесенными метками.

2. Аккуратно установите ремонтную втулку.

— Резак Mot. 1199-01 предназначен для резки труб с толщиной стенок до 2 мм.

— Ремонтные втулки имеются в продаже.

3. Нанесите на концы трубы герметизирующую мастику (номер 7701421161), установите трубы во втулку.

4. Трубы во втулку устанавливайте до упора внутренние выступы.

5. Гайка втулки должна быть установлена так, чтобы избежать касания кузова и других рядом расположенных деталей.

6. Слегка затяните гайку втулки и отцентруйте трубу. Затяните гайку окончательно.

7. Гайка втулки имеет канавку (А). Правильной затяжке гайки соответствует легкий щелчок и канавку становится не видно (момент затяжки около 25 Нм).

Видео по теме «Рено Симбол. Ремонт глушителя»

Источник

Выхлопная система

Система выпуска отработавших газов состоит из двух секций:
– приемной трубы с каталитическим нейтрализатором;
– задней части, которая включает в себя резонатор, глушитель и выхлопную трубу.
Рис. 3.116 . Соединение приемной трубы с задней частью системы
По всей длине система подвешена на резиновых кронштейнах. Приемная труба соединена с задней частью коническим кольцевым уплотнением, затянутым хомутом (Рис. 3.116).

Внимание: — При движении автомобиля каталитический нейтрализатор отработавших газов нагревается до высокой температуры. Не паркуйте автомобиль в местах, на которых расположены горючие материалы

— Не приступайте к работе с системой выпуска до ее охлаждения. Уплотнение между выпускным коллектором и нейтрализатором должно быть идеальным. — Все прокладки системы выпуска только одноразового использования. — При снятии/установке нейтрализатора не допускайте его механического повреждения.

Ремонт глушителя

Труба системы выпуска моноблочной конструкции, т.е. она не имеет разъемных соединений с глушителем. При необходимости замены основного или вспомогательного глушителя (в запасные части поставпяются раздельно) нанесите на трубу две метки на расстоянии 45 мм (Р1 и Р2) от места разреза (D).

1. С помощью резака Mot. 1199-01 обрежьте трубу между нанесенными метками. 2. Аккуратно установите ремонтную втулку.

Примечание: — Резак Mot. 1199-01 предназначен для резки труб с толщиной стенок до 2 мм. — Ремонтные втулки имеются в продаже.

3. Нанесите на концы трубы герметизирующую мастику (номер 7701421161), установите трубы во втулку. 4. Трубы во втулку устанавливайте до упора внутренние выступы.

5. Гайка втулки должна быть установлена так, чтобы избежать касания кузова и других рядом расположенных деталей.

6. Слегка затяните гайку втулки и отцентруйте трубу. Затяните гайку окончательно. 7. Гайка втулки имеет канавку (А). Правильной затяжке гайки соответствует легкий щелчок и канавку становится не видно (момент затяжки около 25 Нм).

Источник

по сайту

При внешнем осмотре системы проверяется, есть ли на ней прогоревшие места, ржавчина и прочие внешние повреждения, которые можно рассмотреть невооруженным глазом. Также стоит провести рукой по всей длине системы, чтобы проверить ее на незаметные утечки. Затем надо внимательно осмотреть гофру и места крепления системы к кузову.

Если они пришли в негодность, то при движении слышен стук — детали соприкасаются с кузовом, повреждают его или деформируются сами. Точно установить, целые резинки или нет, можно только сняв их. Есть модели, на которых первый лямбда зонт стоит на выпускном коллекторе, его соответственно снимать не нужно.

Далее снимаем глушитель с резинок в центре кузова, точно также как снимали в задней части. В результате этого можно увидеть, что он лег на заднюю балку.

Вам также может быть интересно

Для того чтобы его вытащить, не повредив расположенные вокруг него детали, нужно приспустить балку. Сделать это можно приспустив скобу от кузова. После этих манипуляций откручиваем амортизатор и снимаем пружину

Делать это необходимо с особой осторожностью, чтобы не повредить тормозной шланг и датчик антиблокировочной системы

После этого можно с легкостью вытащить глушитель. На снятом глушителе очень хорошо видно как гусак трется о выпускной коллектор, со временем прогорает и подлежит замене. Его замена является обязательной, поскольку выход со строя детали значит, что свойства экран уже начинает терять.

Теперь можно смонтировать новый глушитель вместо старого. Все операции делаются в обратном порядке. Вот так, легко и просто можно сменить глушитель на Рено .

Замена средней части глушителя Средняя часть глушителя Замена средней части глушителя Рено Логан немного отличается. Поскольку существует два варианта системы выпуска, рассмотрим обе. Итак, преступим к процессу замены в первом варианте: Там их 4 шт. Демонтировав все резинки, можно снять всю систему выпуска.

Откручиваем хомут крепления основного глушителя от остальной части. Разумеется, если нет ни того, ни другого, можно просто поставить авто на домкрат.

Система выпуска отработавших газов Рено Логан

Главное — обеспечить себе удобства и безопасность при проведении осмотра глушителя: Внимательно осмотреть трубы на предмет наличия коррозии, дыр, трещин, тёмных пятен или вмятин.

Осмотреть стыковые соединения — нет ли утечки газов. Пошатать глушитель рукой — он не должен сильно отходить со своей оси.

Проверить надёжность всех креплений — болтов, гаек, кронштейнов и резиновых подвесок

При осмотре труб особо пристальное внимание необходимо уделять состоянию резонатора и основного глушителя, так как они сильнее остальных частей подвергаются износу Если на трубах нет видимых повреждений, то глушитель находится в рабочем состоянии

Первыми признаками неисправности, на которые водитель должен обратить внимание, считаются громкий рёв в выхлопной системе и неприятные запахи в салоне. Отработанные газы не имеют цвета и запаха, однако из-за разгерметизации глушителя приобретают специфический аромат, который может почувствовать человек

Порой водители пытаются спасти полностью прогнившие глушители, когда как сварка больших локаций прогара или коррозии не способна восстановить работоспособность трубы.

Ремонтируем кронштейн Чаще всего из-за езды по неровным дорогам выходит из строя кронштейн — крепление глушителя. Труба теряет место своего положения под днищем, начинает стучать о кузов. Соответственно, кронштейн нужно приварить обратно.

Тормозной диск Renault Logan LS_ 87лс , Рено Логан

Замена замка багажника на Рено Логан & | Ремонт Рено (Renault) своими руками

Чип-тюнинг ФФ3 / Двигатель / Focus 3 — FFClub

Описание конструкции

Система выпуска отработавших газов:

1 – выпускной коллектор;

2 – прижимная пластина крепления приемной трубы к выпускному коллектору;

3 – каталитический нейтрализатор отработавших газов;

4 – дополнительный глушитель;

5 – основной глушитель;

6 – кронштейн подвески системы
Система выпуска состоит из выпускного коллектора, приемной трубы с каталитическим нейтрализатором отработавших газов, дополнительного и основного глушителей и соединяющих их труб.

Все элементы системы, кроме выпускного коллектора, сварены в единое целое. Фланец выпускного коллектора соединен шаровым шарниром с фланцем приемной трубы.

Расположение системы выпуска отработавших газов на автомобиле (показано на автомобиле Sandero):

1 – резиновая подушка подвески системы выпуска;

2 – теплозащитный экран

Система выпуска подвешена к кузову на трех резиновых подушках. Над нейтрализатором, дополнительным и основным глушителями и около топливного бака установлены теплозащитные экраны.

Выпускной коллектор закрыт теплозащитным экраном…

Между выпускным коллектором и головкой блока цилиндров установлена металлическая уплотнительная прокладка.

Для уплотнения шарнирного соединения выпускного коллектора и приемной трубы применяется надетое на фланец выпускного коллектора кольцо из композитного материала со сферической наружной поверхностью, а во фланце приемной трубы выполнена внутренняя сферическая поверхность.

Соединение фланцев стягивается прижимной пластиной через две конические пружины, надетые на шпильки выпускного коллектора. Пружины поджаты гайками, навернутыми на шпильки.

В трубе после выпускного коллектора установлен управляющий датчик концентрации кислорода.

Диагностический датчик концентрации кислорода установлен за каталитическим нейтрализатором.

Каталитический нейтрализатор предназначен для уменьшения выбросов в атмосферу оксида углерода, оксидов азота и несгоревших углеводородов. Для нормальной работы нейтрализатора состав отработавших газов (в частности, содержание в них кислорода) должен находиться в строго заданных пределах. Эту функцию выполняет электронный блок управления двигателем (ЭБУ), определяющий количество подаваемого топлива в зависимости от сигналов датчиков концентрации кислорода.

… и крепится семью гайками к шпилькам головки блока цилиндров (теплозащитный экран для наглядности снят)

Соединение приемной трубы с выпускным коллектором:

1 – пружина;

2 – прижимная пластина;

3 – гайка

Выпускной коллектор:

1 – уплотнительное кольцо соединения коллектора с приемной трубой;

2 – выпускной коллектор;

3 – уплотнительная прокладка соединения коллектора и головки блока цилиндров;

4 – экран выпускного коллектора

Расположение меток на трубе между нейтрализатором и дополнительным глушителем

Расположение меток на трубе между дополнительным и основным глушителями

Соединяют трубы нового узла с трубами системы выпуска специальным хомутом

При наличии в отработавших газах соединений свинца каталитический нейтрализатор и датчики концентрации кислорода быстро выходят из строя. Поэтому эксплуатация автомобиля на этилированном бензине категорически запрещается, даже кратковременная.

Также причиной выхода из строя нейтрализатора может стать неисправная система зажигания или система питания. При пропусках воспламенения несгоревшее топливо, попадая в нейтрализатор, догорает и спекает в нем блок катализатора, что может привести к закупорке выпускной системы и остановке (или сильной потере мощности) двигателя.

Глушители и каталитический нейтрализатор – неразборные узлы, при выходе из строя их необходимо заменять новыми. В запасные части поставляются нейтрализатор с приемной трубой, дополнительный и основной глушители с трубами определенной длины, а также специальные хомуты для соединения труб. Для замены отдельного элемента цельной системы в двух местах на ее трубах нанесены метки (кернения), по которым можно разрезать трубы.

Обслуживание системы выпуска заключается в ее периодическом осмотре, проверке на герметичность соединений и наличие сквозной коррозии, предусматривает подтяжку ослабленных соединений и замену резиновых подушек подвески.

Видео по теме «Система выпуска отработавших газов двигателя 1,4-1,6 (8V) Рено»

Описание всех датчиков двигателя Рено 1,4 1,6 8V

Теория ДВС Часть 2: Выпуск — от паука до выхода

Доработка вставки вместо катализатора 4-1

Ремонт глушителя автомобиля

Самой частой поломкой выхлопной системы считается пробой или прогар глушителя. Данная поломка устанавливается благодаря появлению характерных рычащих и побрякивающих звуков области глушителя. Если побрякивания при нажатии на педаль акселератора усиливаются, то внутри глушителя еще и прогорели перегородки.

Ремонт глушителя осуществляется также в несколько этапов. Первый из них заключается в его демонтаже. Данная процедура занимает некоторое время, так как обычно крепления с некоторым временем прикипают и ржавеют, плохо поддаются откручиванию.

После демонтажа определяем степень поражения глушителя. Если на его теле обнаружены несколько небольших отверстий, а места соединений с трубой не имеют ни одного повреждения, то можно считать, что легко «отделались». Небольшие прогары реально заделать одним из качественных герметиков, изготовленных на силиконовой основе.

Если же размер прогара довольно большой, то и в этом случае можно спасти глушитель от мусорного бака. Для его восстановления можно использовать бандаж из стеклоткани с эпоксидной пропиткой. Такой ремкомплект продается в автомагазине и оснащен инструкцией. Главное, что нужно соблюсти, и чего нет в самой инструкции – это заставит двигатель работать на холостом ходу в течение 20 минут, чтобы эпоксидная смола, находящаяся на стеклоткани бандажа, разогрелась и намертво пристыла к конструкции, создавая тем самым прочный и непробиваемый слой.

Главная →

Своими руками →

Renault Symbol Monaco Blue ???? › Бортжурнал › Работы со средней частью глушителя. Ремонт и замена.

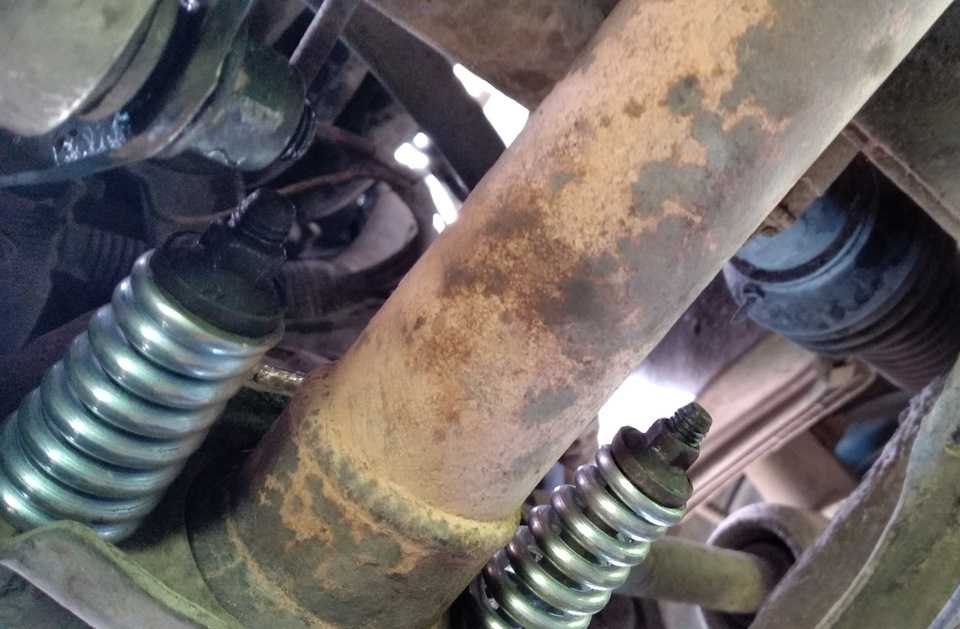

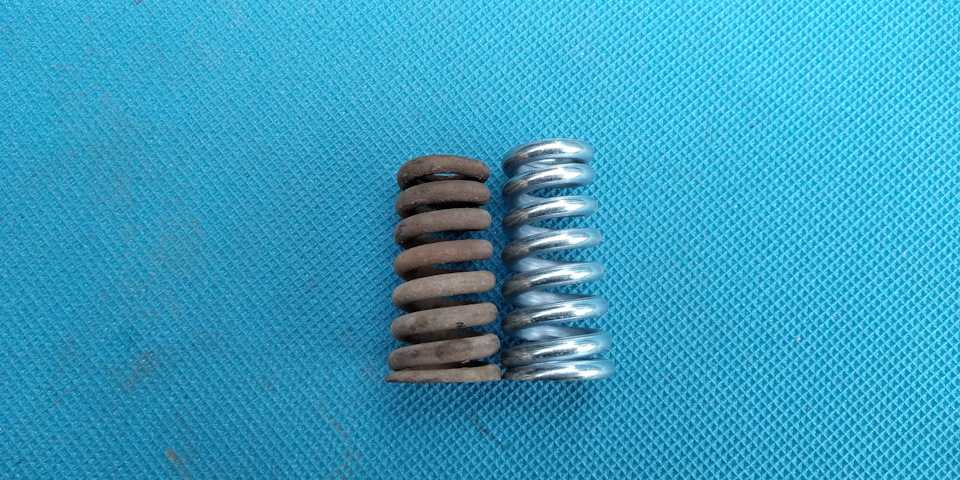

Всем привет!Началось всё с типичной и всем знакомой проблемы — скрип прокладки глушителя со стыка «катализатор-средняя часть». Раньше неоригинальной прокладки хватало на полгода-год до появления очередных посторонних звуков. А теперь скрипеть начинало уже спустя месяц-два. Показалось странным, так как ничего не менялось и прокладка ставилась та же самая. Но тут я понял в чем дело. Причина в подуставших пружинах (скорее всего заводские). Решил поменять их и убедиться в этом. Пружины купил Bosal, прокладку опять Fisher:

Снова ожидал, что обломит какую-нибудь из шпилек, но обошлось. Может потому, что каждый раз перед откручиванием прогреваю гайки горелкой. Старые пружины действительно были сжаты:

Собрал и наконец-то тишина! Интересно было насколько теперь хватит прокладки. Но узнать мне это не удалось.

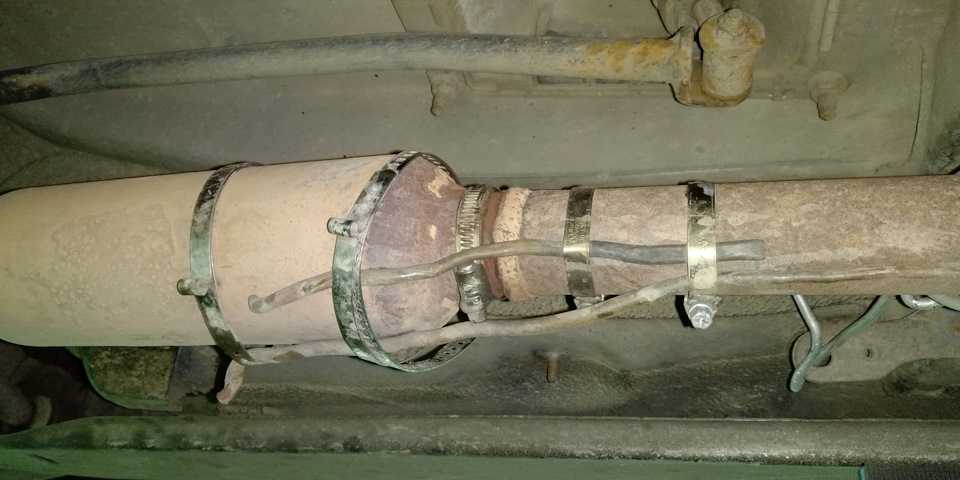

Спустя месяц выхожу с работы, завел двигатель и слышу, что где-то сифонит. «Съехал фланец по прокладке» — подумал я. Ну ладно, перестыкую в ближайший выходной. Выехал на трассу и не успел проехать и 10 километров, как симбол заревел. Лопнул сварной шов резонатора. Проблема также частая на симболе. В моём случае даже немного повезло — лопнул шов ближе к задней части, и под весом глушителя оторванную часть задрало и уперло в кузов. Кому-то везет меньше — отрывается передний шов и труба падает на асфальт с более неприятными последствиями в виде погнутых задних балок, вырванных опор глушителя и т.п.Одна беда: ехать до дома ещё 40 км. Что делать — просто ехать, несмотря на рёв глушителя. Доехал я в целом нормально, не считая того, что прижатая к кузову оборванная труба при переключении передач да и при езде по неровностям тарабанила по днищу, поэтому изрядно набила на нем небольших вмятинок на ребре возле кулисы.По приезду домой было срочно изобретено временное крепление. Средняя часть на заказ дня два и до выходных надо как-то доездить. В качестве времянки использовал медную трубку и металлические хомуты. Получилось как-то так:

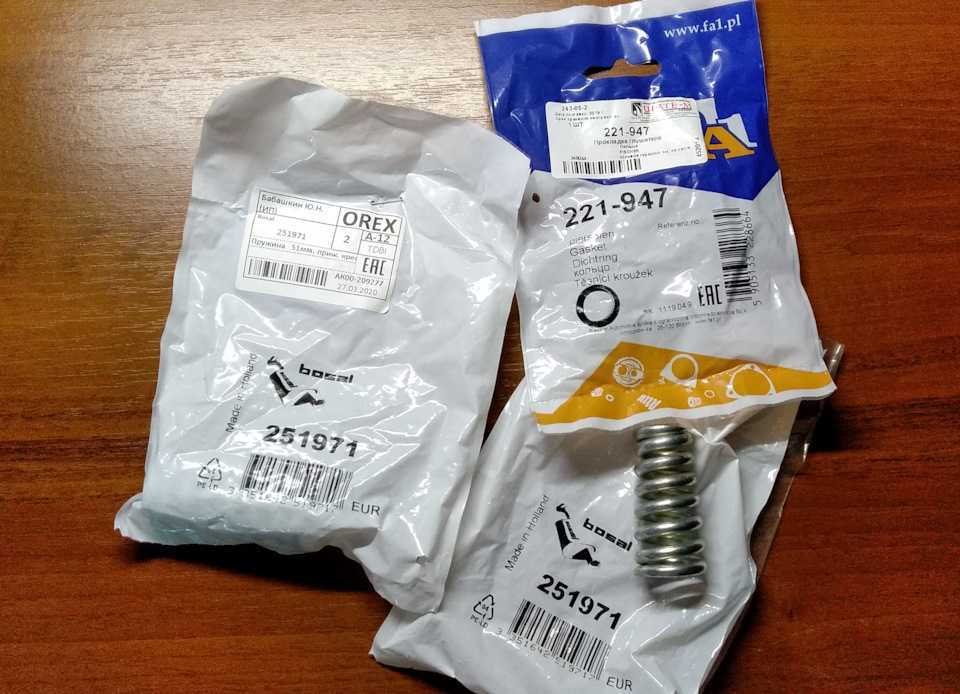

Был заказан резонатор ASSO за 1650 рублей и хомут Bosal за 80:

Источник

3.13.2. Проверка и замена узлов системы

Каталитический нейтрализатор  и датчики концентрации  кислорода в отработавших газах

Состояние каталитического нейтрализатора можно проверить с помощью правильно откалиброванного газоанализатора. Перед тем как определять состояние нейтрализатора, необходимо проверить состояние системы зажигания, сменный элемент воздушного фильтра должен быть достаточно чист, двигатель исправен.
Прогрейте двигатель до рабочей температуры, присоедините газоанализатор в соответствии с инструкцией по применению. Доведите обороты двигателя до 2500 мин–1 и дайте ему поработать 30 с, оставьте его работать на холостых оборотах и проверьте содержание СО (см. выше). Если уровень СО находится в предписанных пределах, система работает правильно.
Если уровень СО выше нормы, попробуйте отсоединить проводку от датчика концентрации кислорода. Если после этого уровень СО увеличится, вероятнее всего, датчик исправен, но вышел из строя каталитический нейтрализатор. Если отключение датчика не влияет на уровень СО, неисправен датчик.
Если у вас есть цифровой милливольтметр, можно измерить выходное напряжение датчика. При полностью прогретом двигателе оно должно составлять (840±70) мВ (богатая смесь) и 0–80 мВ (бедная смесь). Сопротивление верхнего датчика составляет 9,0 Ом, нижнего – 3,4 Ом. Неисправный датчик подлежит замене.

Рис. 3.95. Верхний датчик концентрации кислорода

Для замены верхнего датчика (см. рис. 3.95) проследите его проводку до контактного разъема, разъедините разъем и высокой головкой с воротком выверните датчик из выпускного коллектора. Очистите резьбу датчика, нанесите на нее антипригарный состав, заверните вручную, затем заверните установленным моментом. Процесс замены каталитического нейтрализатора описан в подразделе «Система выпуска отработавших газов».
Система вентиляции картерных
газов
При интенсивном замасливании воздушного фильтра необходимо проверить соединения, сохранность и внутреннюю чистоту шлангов и калиброванных втулок. При осмотре и очистке нанесите на шланги метки, чтобы не перепутать шланги при монтаже.

Система улавливания паров  бензина

Рис. 3.113. Схема системы улавливания паров топлива: 1 – впускной коллектор; 2 – электромагнитный клапан системы улавливания паров топлива; 3 – адсорбер; 4 – топливный бак; М – отверстие для сообщения с атмосферой; А, В – соединительные шланги

Рис. 3.114. Адсорбер: 1 – трубопровод от топливного бака; 2 – электромагнитный клапан продувки адсорбера; 3 – трубопровод к впускному коллектору; 4 – отверстие для сообщения с атмосферой

Рис. 3.115. Снятие адсорбера: 1 – адсорбер;

2 – болты крепления

При работе руководствуйтесь рис. 3.113, 3.114, 3.115.
Прогрейте двигатель до рабочей температуры и остановите его. Присоедините к разъему электромагнитного клапана вольтметр. Присоедините вакуумметр со шкалой до 1000 мбар к шлангу между адсорбером и электромагнитным клапаном.
Пустите двигатель на холостых оборотах. Вольтметр не должен показывать напряжения, вакуумметр – разрежения.
Если разрежение регистрируется, временно отсоедините и продуйте от остатков паров бензина шланги, идущие от клапана. Если вольтметр показывает напряжение на клапане, неисправна электропроводка или ЭБУ.
Слегка увеличьте обороты двигателя – должно появиться напряжение и разрежение на приборах. При отсутствии разрежения причина кроется в нарушении герметичности соединений шлангов или в неисправности клапана. Причиной отсутствия напряжения является неисправность ЭБУ или электропроводки.
Снятие и установка адсорбера
Под капотом отсоедините шланг, соединяющий адсорбер с впускным коллектором. Включите стояночный тормоз, поднимите переднюю часть автомобиля и установите страховочные опоры. Снимите правое переднее колесо и грязезащитный щиток, чтобы получить доступ к адсорберу, установленному под опорой переднего бампера.
Отсоедините от адсорбера шланг, ведущий к баку. Отверните болты крепления и снимите адсорбер из-под крыла. Обращайтесь с адсорбером аккуратно – он может содержать топливо или его пары.
Установка проводится в порядке, обратном снятию. Правильно установите шланги.

Снятие и установка  электромагнитного клапана  адсорбера

Электромагнитный клапан установлен наверху впускного коллектора.
Отсоедините от клапана разъем и шланги. Снимите клапан.
Установка проводится в порядке, обратном снятию. Правильно установите шланги.

Замена глушителя на «Рено Логан»

Перед началом работы следует определиться с необходимыми инструментами и расходными материалами. Вот что нам потребуется:

  • новый «глушак» для «Логана»;
  • жидкость WD40;
  • торцовые головки на 10 и 16 с воротком-трещоткой;
  • фонарик.

Последовательность действий

  1. Машина устанавливается на смотровую яму или эстакаду.
  2. Передняя часть глушителя висит на резиновом хомуте. Он обрабатывается жидкостью WD40.Резиновый хомут на глушителе «Рено Логан», обработанный WD40
  3. Через 15 минут крепёжный штырь устройства вынимается из резинового хомута вручную.Штырь глушителя «Рено Логан» вручную извлекается из хомута
  4. Две гайки на 10 расположенные на стыке труб с прокладкой, откручиваются.
  5. После этого вручную отсоединяется провод на датчике контроля выхлопных газов.Датчик контроля выхлопного газа на «Рено Логан» отключается вручную
  6. В задней части, около резонатора, есть второй датчик — лямбда-зонд. Его провод тоже отсоединяется вручную.Лямбда-зонд, расположенный у резонатора «Рено Логан», отключается вручную
  7. Рядом с проводом лямбда-зонда находится ещё один резиновый крепёжный хомут, который тоже обрабатывается жидкостью WD40.
  8. Через 15 минут из хомута извлекается задняя часть механизма.Задняя часть глушителя «Логан» извлекается из хомута, предварительно обработанного WD40
  9. Эта часть ложится на поперечную балку под днищем машины. Балка мешает извлечь конструкцию, поэтому её необходимо открутить с помощью торцовой головки на 16.Поперечная балка мешает окончательно освободить глушитель «Рено»
  10. После откручивания балки механизм целиком извлекается из-под днища автомобиля и заменяется новым. После этого все крепёжные узлы собираются в обратном порядке.

Итак, с заменой глушителя на «Рено Логан» справится даже начинающий автолюбитель. Всё, что для этого требуется — пара торцовых ключей и навык работы с ними. Небольшие трудности могут возникнуть с проржавевшими болтами и тугими хомутами, но и они успешно решаются с помощью жидкости WD40, которая продаётся в каждом магазине запчастей.
