Замена печки радиатора Рено без снятия торпеды: фото

Замена радиатора без демонтажа панели приборов не предусмотрена регламентом.

Замена радиатора на Рено

Вместе с тем процедура такового проводится владельцами Рено самостоятельно без съёма щитка приборов.

Радиатор отопителя Рено

Причины выхода из строя обогревателя:

  • Разрушение, так называемого, успокоителя внутри расширительного бачка. Это своеобразная перегородка, ограничивающая «болтанку» в сосуде, морально стареет после 100 тыс. километров побега. Старение приводит к разрушению пластиковой перегородки на мельчайшие частички, которые забивают трубки радиатора.
  • Введение в антифриз разного свойства герметических добавок с целью устранить появившуюся течь также способствует засорению. Ситуация устраняется промывкой, что даёт положительные результаты.

Признаки замены

Замена радиатора производится с появлением признаков:

  1. Специфический запах антифриза в салоне.
  2. Запотевание лобового, заднего стёкол, боковых окон.
  3. Холод в салоне появление дымчатой завесы.
  4. Бездействия печки.

Подобную трудоёмкую работу лучше доверять автосервису. Руками профессионала радиатор обогревателя извлекается из гнезда не более чем за час. Сливается охлаждающая жидкость, ослабляются хомуты трубок, отсоединяются крепления защитного кожуха и отрезаются короткие выводы. Работы сопровождаются выполнением сопутствующих операций.

Демонтаж радиатора без снятия торпеды

  1. Предварительно автомобиль обесточивается, для чего отсоединяется от клемм аккумулятора. Сливается антифриз, а остатки выдуваются сжатым воздухом (ручным насосом или ртом). На верхний вывод надеть какой-нибудь шланг и подуть, чтобы при съёме из него не вытек антифриз в салон.

Для удобства работ желательно снять передние сидения.Аккумулятор на автомобиле редакцииОтсоединяем клеммы аккумулятора Удаление кожуха рулевой колонки открывает доступ к элементам отопителя.

Откручиваем саморезы 2 сверху и 1 снизуОткручиваем 3 самореза крепления кожуха рулевой колонкиСнимаем нижнюю часть кожухаСнимаем верхнюю часть кожуха В моторной секции отворачиваются хомуты крепления подводящих шлангов к печи.

Одеревеневшие шланги удаляются трудно, но они срезаются малогабаритной лагундой (болгаркой).

Отворачиваем хомуты крепления подводящих шлангов к печи

В салоне снятием тормозной лягушки и других мешающих элементов, приводят педаль акселератора в состояние, при котором она занимает крайнее нижнее положение. То есть педаль должна отходить до пола. Лучше снять, избежав хлопот.

Снимаем педаль акселератора

Освобождаются винты, удаляется защитный кожух радиатора. Подводящие патрубки можно срезать, поскольку повторному использованию не подлежат. Металлическую накладку, удерживающую кожух отгибают, чтобы патрубки радиатора можно было отпилить и извлечь из гнезда. Педаль тормоза отжимается до пола (часто отгибают влево) и узел при помощи поддетой плоской отвёртки снимается. Пластиковые выводы нового радиатора отрезаются по кантам, а на концах их путём нагрева делаются раструбы. Делается это с целью плотного приложения резиновых шлангов, затрудняющих их соскальзывание.Ключом на 10 отворачиваем 2 гайки крепления расширительного бачкаУдаляем 2 клипсы (по одной с каждой стороны)Ключом на 10 откручиваем болты крепления отопителяОткручиваем второй длинный болт крепления отопителя

Установка нового узла проводится в обратной последовательности. Контролируется правильность крепления, герметичность шланговых соединений. Заливается антифриз.

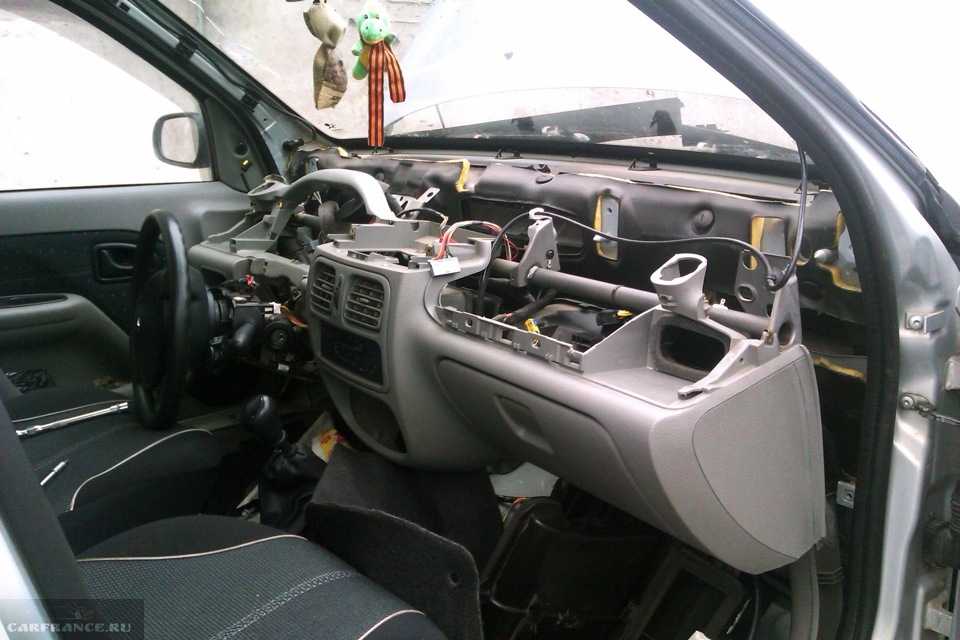

Замена радиатора с демонтажем панели приборов

Данный способ дольше по времени. Антифриз также сливается, аккумулятор снимается. До радиатора надо долезть путём снятия панели приборов полностью.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

  1. На карте стоит ограничение на оплату покупок в интернет
  2. Пластиковая карта не предназначена для совершения платежей в интернет.
  3. Пластиковая карта не активирована для совершения платежей в интернет.
  4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected]

фото отчет- замена моторчика печки на аналог

фото отчет- замена моторчика печки на аналог

Сообщение Petr_K » 20 сен 2011, 06:37

Итак, в один прекрасный, морозный зимний день сдох моторчик печки, по дороге заехал к официалам в МУСУ мне объявили цену в 12000р, я чуть не подавился, далее на рынок от 6000 до 8000р в зависимости от производителя.

Набравшись впечатлений и вспоминая маму рено и этих продавцов моторчиков я поехал на работу, там (в тепле) решил разобрать, и посмотреть на чудо моторчик.

Находится чудо моторчик со стороны моторного отсека, в отсеке омывайки и привода дворников (незнаю как точно он называется, но в салоне ничего грушить не надо)

Снять удалось легко, единственно понадобиться съемник,чтобы отодрать дворники(руками никак).

Далее снимаем со стороны пассажирского дворника пластмассу и вот он мотор печки.

Крепится воздуховод с мотором на трех болтах, снимаем и разбираем.

Снял мотор и отправился в магазин для владельцев ВАЗов,ГАЗов и т.п.

И о чудо он почти один в один с моторчиком от ВАЗ2108-09 (ниже на фото моторчик рено)

данный девайс был тут же куплен за 400-500р (от радости даже цены не запомнил, но где-то так)

Родную крыльчатку аккуратно выбивал выколоточкой, снялась без труда.

Диаметр вала одинаковый, поэтому родная крыльчатка перекачевала на отечественный девайс

( у девяточной крыльчатки лопасти в обратную сторону и диаметр поменьше, в связи с этими обстоятельствами была безжалостна утилизирована).

вот, что получилось.

После сборки, выяснился один неприятный нюанс — отличалось крепление моторчиков.

У родного в задней части два отперстия с резбой под болты, а у девяточного образца там даже сделать негде.

Короче задница, но после раздумий мотор был посажен в посадочное место на клей. (двигатель входит в посадочное место очень туго)

Далее сборка в обратном порядке и испытание, единственно испытания желательно производить до того как клей схватился, чтобы можно было подкорректировать.

Для корректировки использовал саморезы. У меня получилось, нормально.

После того как все заклеилось провел повточные испытания на вибрацию — норма. Заменил уплотнитель и поставил обратно на авто.

Езжу уже около года все в норме, конечно шумнее работает, чем родной — сравнивал с вентилятором с новым символом и логаном, но не намного (на уши не давит).

P. S. : При покупки аналога лучше иметь при себе размеры мотора или сам дефектный мотор.

ИТОГ: домой приехал очень поздно, но в теплой машине.

Источник

вентилятора печки renault symbol

Renault Symbol tuning edition › Бортжурнал › печки. Через некоторое время после покупки машины выползла маленькая неприятность, вентилятор печки работал только на 4-ой скорости.

Пол:Мужчина. Автомобиль: Renault Symbol 1.4 EX Красный. Город:Москва, ЦАО. Опубликовано June 26, 2008 (изменено). Опубликовано July 8, Всем привет! Делюсь опытом ремонта вентилятора печки!

О логотипе. Логотип Renault имеет интересную историю. Во время первой мировой войны компания успешно производила легкие танки. В связи с популярностью танков компани, руководство Рено даже сменило логотип, поместив в него изображение своего танка. Но танк на эмблеме на долго не задержался, уже в 1923 году появилась известная форма алмаза Однако, это не совсем алмаз – это след от того самого танка.

+ Рено Здравствуйте. Помогите в ситуации, если знаете о такой проблеме. Печка работала в 4-й позиции, после замены реостата и салонного фильтра всё нормализовалось. Renault Symbol Logan 1.4 8V.

Вот только того приятеля не проси- он точно не сможет… Хочу полностью убедиться, что переключатель скоростей или блок резисторов у меня не виноват. Замена ремня генератора на Рено Симбол своими руками. Проверяется также система охлаждения на предмет герметичности соединений.

Mercedes C202 — ChipTuner Forum

Это единственный источник тепла, который используется для обогрева салона при низких температурах наружного воздуха. Поиск возможного дефекта печки начинают с расширительного бачка холодного мотора.

Запускается он при отметке жидкости максимум-минимум. Через несколько минут работы, производится проверка шланга радиатора, идущего к термостату. На ощупь он бывает холодный до поры прогрева двигателя до рабочего режима.

Параллельный нагрев шланга и мотора свидетельствует о неисправности термостата. Таковое происходит, если клапан застопорен заклинен в открытом состоянии, что принуждает охлаждающую жидкость циркулировать по круговой системе.

Зимой температура перегоняемого антифриза не достигает требуемого градуса.

Салон авто не прогревается до комфортного уровня, что свидетельствует о необходимости замены термостата. Проверяется также система охлаждения на предмет герметичности соединений. Для этого отворачивается пробка бачка настолько, чтобы выпустить воздушную подушку и пары прогретого антифриза. Отсутствие звука выходящих газов свидетельствует о не герметичности, то есть отсутствии давления.

Ситуация приводит к пассивной циркуляции через радиатор отопителя. Мотивом служит отказ вентилятора печи входить в режим работы.

Это ограничивает снижает тёплый поток воздуха. Исправность вентилятора проверяется подачей напряжения непосредственно от АКБ.

Процедура сопровождается снятием решётки правой воздухозаборника, отсоединением штекера и подачей тока на его клеммы. Восстанавливать желательно в автосервисе. Засорение радиатора печи следует устранить:.

При копировании материалов с сайта обязательно указывать ссылку на источник! Двигатель и его системы. Кузов и система отопления. Расчёт окупаемости газового оборудования.

Почему не работает печка на Рено Симбол: причины, если она не греет. Печка Рено Вот так выглядит термостат Меняем термостат.

Промываем радиатор Доливаем антифриз Меняем салонный фильтр Меняем резистор. Стрелкой отмечен предохранитель вентилятора печки.

Любовь к автомобилям проявилась ещё в детстве, когда начал коллекционировать модельки автомобилей. Всегда помогал отцу с ремонтом старой копеечки, где и получил первый опыт. На сегодняшний день являюсь владельцем небольшого сервиса по обслуживанию и ремонту автомобилей. Стараюсь шагать в ногу со временем, изучая новые технологии по диагностике современных авто.

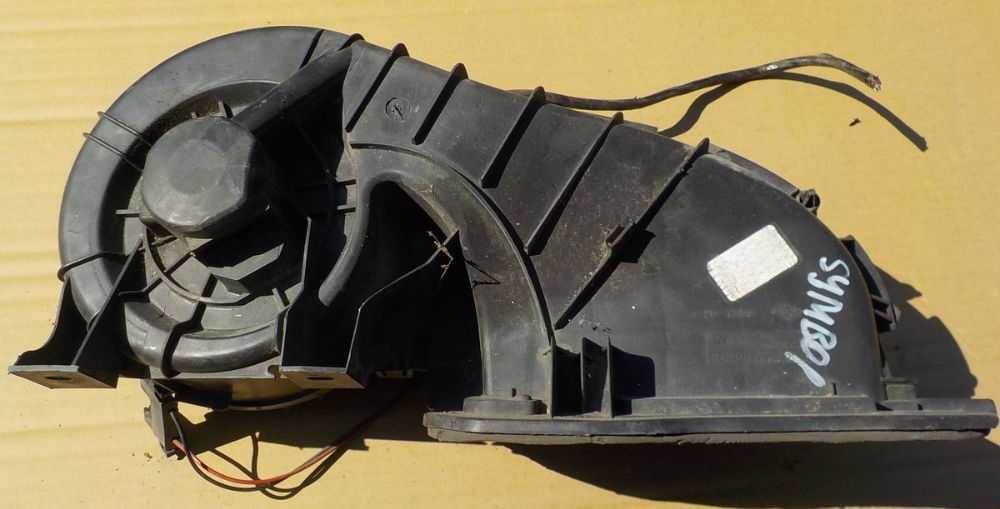

Замена мотора печки Renault Symbol

Бесперебойная и корректная работа всех систем и узлов автомобиля является залогом безопасного и комфортного вождения. Некоторые проблемы становятся острыми с наступлением зимних холодов. Вопрос может касаться исправности работы отопительной системы, когда из строя выходит вентилятор печки. Отопитель необходим не только для поддержания в салоне транспортного средства комфортной температуры. Поломка механизма может привести и к другим неприятностям.

Вентилятор отопителя Renault Symbol может выйти из строя по следующим причинам:

  • Разрушился успокоитель, расположенный с внутренней стороны расширительного бачка. Элемент представляет собой специальную перегородку, которая в процессе эксплуатации стареет и начинает выходить из строя. Пластик разрушается на мелкие частицы, способные забить шланги радиатора.
  • Добавление в охлаждающую жидкость герметизирующих добавок. Часто, при появлении течи, автовладельцы пренебрегают ремонтом или заменой радиатора и применяют специальные присадки. Использование некачественного продукта может привести к засорению трубок. В радиаторе в ходе эксплуатации, также может появиться накипь, способствующая образованию засоров.
  • Проблемы с электрическими компонентами. Нередко из строя выходит реле зажигания, расположенное под щитком приборов. Причиной может стать и перегоревший предохранитель из-за короткого замыкания.

Чтобы узнать, почему перестал функционировать мотор печки, необходимо понять, как устроена данная система. Узел состоит из следующих компонентов: САУО контроллер, микроредуктор и датчик для измерения температуры в салоне. В некоторых случаях отопителя не требуется, перебои работе могут быть связаны с накоплением пыли и грязи. Чистка механизма может вернуть работоспособность системы.

О необходимости замены радиатора отопителя способны рассказать следующие признаки:

  • В салон проникает специфический запах охлаждающей жидкости.
  • Печка не греет или производит недостаточно тепла.
  • В салоне автомобиля возникает дымчатая завеса.
  • Происходит запотевание стекол.

О вышедшем из строя вентиляторе могут рассказать и другие признаки. Печка начинает издавать звуки похожие на завывания или появляются звуки другого характера.

Как происходит замена вентилятора печки Renault Symbol

Прежде чем снимать мотор печки рекомендуется отключить все электрические компоненты. Если автолюбитель не уверен в своих силах и возможностях, лучше доверить это дело опытным специалистам. Проблема в том, что в официальных салонах за такую работу могут потребовать немалую сумму, поэтому возникает необходимость провести демонтаж самостоятельно. Как снять мотор печки Renault Symbol расскажет следующая инструкция:

  • Первым делом нужно демонтировать защитную крышку, расположенную под щетками.
  • Под стеклом находится защита слива, ее также потребуется снять и почистить.
  • На корпусе вентилятора находятся два разъема, один большой, второй маленький, их придется отсоединить. Первый можно снять с помощью отвертки, потянув за фиксатор красного цвета, а второй, снимается обычным способом.
  • На электрическом моторчике расположены три шурупа, их потребуется открутить. Для этого используется ключ на «шесть».
  • Электродвигатель можно отвалить вперед, в сторону движения, но его еще будет держать нижняя защелка. Деталь стоит подвинуть на себя, а затем потянуть вверх, пока не будет услышан щелчок.
  • Сняв моторчик, первым делом рекомендуется осмотреть колесико вентилятора. Там наверняка будет много грязи и пыли, потребуется провести очистку.
  • Монтаж компонентов выполняется в обратном порядке.

Заменить мотор печки на автомобилях марки Renault Symbol можно несколькими способами. Первый – заехать на сервис и доверить это дело опытным специалистам. Второй вариант менее затратный, но он потребует определенных знаний и умений. В любом случае автолюбители должны помнить, что осмотр работоспособности узлов транспортного средства должен происходить вовремя. Нельзя допускать, чтобы проблема становилась острой в самый неподходящий момент.

Источник

6. Вентилятор системы охлаждения с электрическим приводом в сборе – снятие и установка

Снятие

1. Отсоедините отрицательную клемму аккумуляторной батареи.

2. Поднимите переднюю часть кузова при помощи домкрата и установите опорные стойки, затем снимите передний бампер, как описано в главе 11, раздел 6. снимите нижний защитный экран двигателя.

3. Снимите впускной патрубок воздушного фильтра. На моделях автомобилей, оснащенных дизельными двигателями или бензиновыми двигателями объемом 1,4 и 1,6 л, снимите аккумуляторную батарею вместе с кожухом. Отсоедините и переместите в сторону расширительный бачок системы охлаждения.

4. На всех моделях автомобилей радиатор необходимо извлекать через нижнюю часть кузова. Если вы не можете поднять автомобиль на достаточную высоту, чтобы извлечь вентилятор в сборе без особых трудностей, тогда обдумайте вариант его извлечения вместе с радиатором (и конденсором системы кондиционирования, если ваш автомобиль оснащен системой кондиционирования).

5. Закрепите радиатор на верхней панели (смотрите иллюстрацию 3.6), а затем снимите нижнюю опорную панель радиатора.

6. Отсоедините электрические провода от вентилятора, регулятора скорости и датчика давления системы кондиционирования, если есть в наличии. Отсоедините вывод «массы» от колоколообразного картера коробки передач.

7. Снимите зажимы или удалите болты крепления с верхней части радиатора. Снимите вентилятор системы охлаждения в сборе и извлеките его из-под кузова автомобиля. При необходимости отсоедините вентилятор и сервопривод от корпуса.
