Снятие и установка двигатля

Действия при замене и ремонте насоса

Поменять этот агрегат можно своими руками. Возможна даже замена подшипника, вышедшего из строя. В этом случае пригодится ремкомплект насоса гидроусилителя, который можно купить в любом автомобильном магазине.

Прежде чем принимать решение на проведение ремонтных работ надо проверить наличие жидкости в бачке, а также соответствие ее марки разрешенной к применению на данной машине. Часто, причиной возникновения признаков неисправности бывает появление воздушных пробок в системе. Поэтому при подозрении на это надо прокачать гидравлику, удалив все воздушные пробки. Работоспособность ГУР в этом случае может полностью восстановиться.

Если при проверке качества рабочей жидкости обнаружится, что она не соответствует стандарту, надо поменять ее на жидкость нужной марки.

В случае когда принято решение делать ремонт насоса гидроусилителя руля, требуется подготовить рабочее место и нужный инструмент, а также материалы для проведения работ:

  • нужен ключ на «12», а также головки на «14» и «24»;
  • потребуется съемник для стопорных колец;
  • заранее приготовить две шайбы из меди, прокладку для заднего кожуха, уплотнительные кольца, в количестве двух штук и сальник, их может заменить ремкомплект насоса гидроусилителя;
  • обязательно наличие подшипника, имеющего маркировку «6202» и внешний диаметр 35 мм;
  • для откачивания масла из бачка нужен большой шприц и емкость;
  • очистить верстак и покрыть его чистым картоном для разборки насоса;
  • подготовить мелкую наждачную бумагу и ветошь для протирки.

Для того чтобы снять насос ГУР и отремонтировать его своими руками, требуется выполнить следующие действия.

  1. Слегка отпустить осевой болт, который крепит насосный агрегат к скобе, используя отверстие имеющееся в шкиве. Полностью открутить стопорную гайку натяжителя и снять ремень.
  2. Используя шприц, откачать гидравлическую жидкость из бачка. Поворачивать руль вправо-влево до упора, чтобы масло полностью вышло из системы, проделать это несколько раз для полного очищения трубопроводов.
  1. Ослабить хомут на шланге, который идет от расширительного бачка, и снять этот трубопровод.
  1. Открутить болт, который крепит шланг высокого давления, идущий от насоса в систему.
  2. Вынуть осевой болт крепящий насос к скобе и вставить вместо него отвертку или подходящий по диаметру металлический прут, для того чтобы застопорить шкив. После этого открутить гайку, которая закрепляет шкив насоса.
  3. Вытащить освобожденный насосный агрегат ГУР вверх и положить его на специально приготовленное место. Удалить с корпуса агрегата грязь и масло.
  4. С помощью съемника убрать стопорное кольцо подшипника.
  5. Открутить болты крепления задней крышки. Аккуратно ее поддеть небольшой отверткой и снять, контролируя, чтобы лопасти ротора не выпали из корпуса.

Вытащить лопасти и положить на заранее подготовленные пронумерованные бумажки, чтобы ничего не перепутать во время сборки

Внимание! Запомнить положение лопастей в собранном виде. При установке в корпус закругленная часть этих лопастей должна быть повернута наружу.

Снять пластину и все детали находящиеся под ней.
Выбить вал, осторожно постукивая при этом отверткой.

  1. Выпрессовать подшипник с вала насоса.
  1. Поменять негодный подшипник на заранее подготовленный.
  1. Проверить детали насосного агрегата на предмет дефектов и износа. Почистить поверхности от грязи и шероховатостей. Специалисты утверждают — простая чистка внутренних деталей уменьшает зазоры и позволяет продлить работу этого агрегата без замены каких-либо частей.
  1. Сборку проделать в обратной последовательности. В обязательном порядке поменять сальник, уплотнительные кольца и шайбы на новые, приготовленные заранее.

Если починить насос ГУР своими руками для вас сложно или для этого нет времени, то возможна замена насоса гидроусилителя на новый. Это существенно сократит время ремонта.

Также смотрите видео по теме:

Пошаговая инструкция ремонта и осмотра деталей масляного насоса:

1. Для детального осмотра необходимо снять масляный насос.

2. Сначала надо открутить болт (1) и снять датчик положения коленвала (2), который есть лишь у двигателей с механизмом впрыска топлива.

3. Разбирая насос, надо отвернуть шесть болтовых креплений и снять крышку насоса.

4. Воспользовавшись двумя отвёртками, надо приподнять корпус насоса таким образом, чтобы штифты на корпусе смогли выйти из отверстий, расположенных в крышке масляного насоса ВАЗ 2110. Теперь снимите сам корпус, отсоединив его от крышки.

5. Достаём шестерни из крышки: сначала ведущую, а затем ведомую.

6. Теперь нужно отвернуть пробку редукционного клапана. Под этой пробкой должно быть установлено уплотнительное кольцо. Осмотрите кольцо — если оно сильно обжато, то его надо заменить.

7. Отвернув пробку, достаём пружинку редукционного клапана.

8. А теперь вынимаем и сам клапан, аккуратно постукивая корпусом по негрязной деревянной подставке. В случае, когда клапан не выходит, его надо вынуть посредством тонкого заострённого предмета, желательно тоже деревянного, чтобы не повредить поверхности.

9. Теперь надо внимательно осмотреть алюминиевую крышку на предмет видимых следов износа, механических повреждений, глубоких царапин в местах прилегания шестерён. В случае обнаружения крышку необходимо поменять на новую.

10. Далее ремонт масляного насоса заключается в осмотре его корпуса. Точно также на рабочих поверхностях не допустимы зримые следы износа — механические повреждения, задиры. Обнаружив что-либо из перечисленного, заменяем корпус.11. Размер максимально допустимого диаметра гнезда ведомой шестерни — 75,1 мм, поэтому замеряем диаметр, и если он превышает допустимый, также придётся заменить корпус.

12. Теперь нужно измерить ширину сегмента корпуса в средней части. В случае, когда измеренная величина составляет меньше, чем 3,4 мм, корпус насоса ВАЗ 2110 подлежит замене.

13. Проверяем шестерни. Толщина ведущей не должна быть меньше, чем 7,42 мм. Измеряем: если меньше — шестерню заменяем.

14. То же самое в отношении ведомой. Если толщина меньше, чем 7,35 мм, шестерня подлежит замене.

15. Затем проверяем осевые зазоры шестерён. Надо установить ведущую шестерню обратно в корпус, после чего прикладываем стальную линейку к корпусу и щупом замеряем зазор между шестернёй и линейкой.

16. Точно также замеряем осевой зазор между приставленной линейкой и ведомой шестернёй. Для ведущей и ведомой шестерён величина предельно допустимого осевого зазора составляет, соответственно, 0,12 мм и 0,15 мм. В случаях превышения этих величин шестерни подлежат замене на новые.

17. Посредством расчёта можно получить и более точные величины осевых зазоров. Для этого микрометром измеряется толщина корпуса масляного насоса по наружным поверхностям, а также толщина в зоне гнёзд для ведущей и ведомой шестерён по фрезерованным поверхностям в нескольких местах. Рассчитывается осевой зазор, исходя из разности среднеарифметической величины глубины гнезда и измеренной толщины шестерён.

18. Следующим этапом ремонта осматриваем гнездо редукционного клапана на предмет обнаружения на внутренней поверхности грубых царапин и прочих глубоких механических повреждений. При обнаружении крышка подлежит замене.

19. При обнаружении задиров и глубоких механических царапин на самом редукционном клапане, он также подлежит замене на новый.

20. Погнутую, надломанную/сломанную или треснувшую пружинку редукционного клапана также заменяем. Высота пружинки в свободном её состоянии составляет в норме 44,72 мм; тот же параметр под нагрузкой, равной 4±0,24 кгс, составляет 31,7 мм. При несоответствии пружина подлежит замене.

21. Собираем масляный насос. Устанавливаем ведомую шестерню фасками на зубьях к корпусу.

22. После устанавливаем ведущую шестерню тем же образом — фасками на зубьях к корпусу. Шестерни перед установкой надо смазать моторным маслом.

23. Теперь надо установить крышку на корпус и закрутить крепёжные болты.

24. Перед установкой редукционного клапана в гнездо дном вниз, его надо смазать моторным маслом. Затем нужно установить пружинку и завернуть пробку с алюминиевым уплотнительным кольцом трубки маслоприёмника, также предварительно смазанным.

25. Через трубку маслоприёмника необходимо влить моторное масло в насос.

26. В конце ремонта и полной сборки масляного насоса автомобиля проворачиваем шестерни на несколько оборотов для того, чтобы хорошо смазались рабочие поверхности шестерён.

Видео

ВАЗ

Снятие и установка масляного насоса ВАЗ 2170

Масляный насос снимают для ремонта при снижении его подачи, вызывающей постоянное падение давления масла в системе смазки двигателя, и при течи масла через уплотнительную прокладку.

Вам потребуются: все инструменты, необходимые для снятия ремня привода газораспределительного механизма и масляного картера двигателя, а также ключ «на 10».

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Слейте масло из масляного картера двигателя (см. «Замена масла в двигателе и масляного фильтра»).

3. Снимите ремень привода газораспределительного механизма (см. «Замена ремня привода газораспределительного механизма и натяжного ролика»).

Предупреждение

После снятия ремня привода газораспределительного механизма запрещается проворачивать распределительный и коленчатый валы, так как поршни могут повредить клапаны.

4. Отсоедините колодку жгута проводов от датчика положения коленчатого вала.

5. Поддев двумя отвертками, снимите шкив с коленчатого вала.

6. Выньте шпонку из паза коленчатого вала.

7. Снимите масляный картер двигателя (см. «Замена прокладки масляного картера»).

8. Ключом «на 8» выверните три болта крепления маслоприемника…

9. …и снимите маслоприемник.

10. Очистите от грязи и промойте уайт-спиритом сетку маслоприемника. Если сетку не удается очистить или она повреждена, замените маслоприемник.

11. Замените порванное или потерявшее упругость уплотнительное кольцо маслоприемника.

12. Выверните шесть болтов крепления масляного насоса к блоку цилиндров, сдвиньте масляный насос отверткой, вставив ее между насосом и крышкой коренного подшипника…

13. …и снимите насос с прокладкой.

Полезный совет

При каждом снятии масляного насоса заменяйте прокладку новой. Устанавливайте только фирменную прокладку заводского изготовления, прокладка другой толщины вызовет нарушение нормальной работы насоса.

14. Очистите привалочные поверхности блока цилиндров и корпуса насоса от остатков старой прокладки.

15. Перед установкой заполните полость масляного насоса консистентной смазкой для обеспечения всасывания масла из масляного картера при первом пуске двигателя.

16. Поверните ведущую шестерню масляного насоса для правильной установки на коленчатый вал: выступы на ведущей шестерне должны совпасть…

17. …с лысками на коленчатом валу.

18. Смажьте рабочую кромку сальника моторным маслом. При установке насоса аккуратно заправьте рабочую кромку сальника на шейку ко ленчатого вала с помощью деревянной палочки. После этого заверните болты крепления насоса.

19. Установите все снятые детали в обратном порядке.

20. Отрегулируйте натяжение ремня привода газораспределительного механизма (см. «Замена ремня привода газораспределительного механизма и натяжного ролика»).

21. Отрегулируйте натяжение ремня привода генератора (см. «Замена ремня привода генератора»).

22. Залейте масло в двигатель (см. «Замена масла в двигателе и масляного фильтра»).

Полезный совет

При установке нового или отремонтированного масляного насоса рекомендуем заменить масляный фильтр.

Видео про «Снятие и установка масляного насоса» для ВАЗ 2170

https://youtube.com/watch?v=ejhiqUN-WOA

Масляный насос ВАЗ, УСТАНОВКА, Oil pump VAZ, INSTALLATION.

Ваз 16V установка ремня ГРМ, замена маслонасоса, о датчике коленвала

ВАЗ 2110 ЗАМЕНА МАСЛЯНОГО НАСОСА Своими руками!

Подготовка к работе по ремонту двигателя Reno Logan и краткая информация о ДВС

Двигатель Renault K7M 710/800 1.6 8V

Характеристики двигателя Рено 1.6

Производство — Automobile Dacia
Годы выпуска – K7M 710 (2004 – 2010), K7M 800 (2010 – наше время)
Марка\Тип двигателя Рено Логан — K7M
Материал блока цилиндров – чугун
Система питания – инжектор
Тип – рядный
Количество цилиндров – 4
Клапанов на цилиндр – 2
Ход поршня – 80,5 мм
Диаметр цилиндра – 79,5 мм
Степень сжатия – 9,5
Объем двигателя – 1598 см. куб.
Мощность  – 86 л.с. /5500 об.мин
Крутящий момент – 128Нм/3000 об.мин
Топливо – 92
Экологические нормы – Евро 3
Расход  топлива — город  10 л. | трасса 5,8 л. | смешанн. 7,2 л/100 км
Расход масла – до 0,5 л/1000 км
Масло в двигатель Рено Логан:
5W-40
5W-30
Масло менять раз в 7500 км.
Моторесурс двигателя Логан 1.6 :
1. По данным завода – 400 тыс (неофициально, по испытаниям завода)
2. На практике –  400+ тыс. км

ТЮНИНГ
Потенциал – неизвестно
Без потери ресурса – неизвестно

Двигатель устанавливался на:
Renault Logan
Renault Sandero
Lada Largus

Неисправности и ремонт двигателя Рено Логан/ 1.6 K7M

Двигатель Renault Logan K7M 710 1,6 л. 86 л.с. не что иное как обычный K7J 1,4 л, только с увеличенным ходом поршня(с 70 до 80,5 мм), само собой высота блока чуть увеличилась, сцепление большего диаметра, увеличился маховик и изменилась форма картера КПП . Конструктивно двигатель Логана 1.6 л, как и его малообъемный собрат, имеет все ту же архаичную конструкцию середины прошлого века с коромыслами и странной системой привода масляного насоса от нижневальных рено моторов 60-х годов. Несмотря ни на что, при аккуратном отношении к мотору, сервису и обслуживанию, замене масла в 2 раза чаще чем по инструкции, он очень и очень надежный, по внутрезаводским данным ресурс двигателя Логана 1.6 около 400 тыс. км, на практике движок проезжал чуть больше.
В 2010 году K7M 710 заменили на K7M 800, моторчик придушили, подтянули к экологической норме Евро-4, мощность снизилась до 83 л.с, конструктивных изменений не произошло.
Минусы у K7M те же, что и у двигателя K7J 1.4, высокий расход топлива, часто на холостом ходу начинают плавать обороты, постоянно( раз в 20-30 тыс.км) нужно регулировать клапана, гидрокомпенсаторов как не было так и нет, привод ГРМ ременной, при обрыве ремня у логана 1.6 гнет клапана, поэтому раз в 60 тыс.км меняем ремень. Все те же течи сальника коленвала. Мотор шумный, присутствуют вибрации.  По устройству двигателя рено логан 1.6 и где находится номер двигателя, информация изложена в статье «мотор K7J«, который кроме объема и сопутствующих изменений, других изменений не имеет. Там же описаны все неисправности и причины их возникновения. Говоря о том, какой двигатель на Рено Логан лучше 1.4 или 1.6 8 клапанные, берите 1.6… мотор один и тот же, но малообъемник совсем уж слабый.
Так же на базе К7М был создан двигатель К4М с 16 клапанной ГБЦ и другими значимыми нововведениями, мощность такого мотора существенно выше и в случае выбора(например Логана, Сандеро), всегда берите его, не пожалеете.
двигателя Renault Logan К7М 1.6

Чип тюнинг двигателя Рено Логан

Двигатель Logan K7M 800 можно убрать катализатор, вернуть его изначальную мощность 86 л.с., поставить выхлоп и прошить спорт прошивкой, может еще пару лошадей и добавите, но ничего существенно не изменится, кроме расхода топлива, теперь ваш мотор будет жрать побольше ))

Компрессор и турбина на Логан 1.6

Установка турбонаддува и компрессора, описана ЗДЕСЬ на примере 1.4 литрового движка и все это 1 в 1 применимо на 1.6 л. Мощность двигателя Логан 1.6 будет в среднем на 5-10 л.с. больше при аналогичном подходе. Забегая вперед… достигнуть большой мощности у вас не получится.

РЕЙТИНГ ДВИГАТЕЛЯ: 3+

Причиной кап. ремонта стал повышенный расход топлива — 10-11 л. по трассе и до 14 л. по городу, повышенный расход масла, сильный масляный нагар на свече 1-го цилиндра. Замер компрессии: 10-8-8-9 (мало!).
Взято с wikimotors.ru

Функции, устройство и расположение масляного насоса ВАЗ 2110–12

Система смазки двигателя предназначена для своевременной подачи моторного масла к подвижным и наиболее нагревающимся элементам силового агрегата. Масло подаётся из поддона и циркулирует по специальным каналам внутри блока и головки блока цилиндров. Масляный насос обеспечивает принудительную циркуляцию смазочного материала.

На ВАЗ 2110–12 маслонасос расположен в правом нижнем углу блока цилиндров под шестернёй коленвала, приводящей в действие газораспределительный механизм.

Масляный насос расположен в правом нижнем углу двигателя под шестерней коленвала

Это относится как к восьми, так и к шестнадцатиклапанным двигателям. Корпус насоса одновременно является боковой крышкой силового агрегата.

Конструкция маслонасоса очень проста и включает следующие элементы:

Масляный насос имеет простую конструкцию, в основе которой лежат две шестерни

Насос приводится в действие коленчатым валом через ведущую шестерню. Последняя вращает ведомую шестерню, создавая на входе устройства пониженное, а на выходе — повышенное давление. Таким образом масло из картера через трубку маслоприёмника поступает в насос, а из него — в масляную магистраль двигателя. Когда величина давления внутри насоса начинает превышать допустимое значение, подпружиненный редукционный клапан сливает излишки масла назад в поддон.

Прямое подключение насоса к коленвалу позволяет избежать поломок, связанных с его приводом. Это, однако, не исключает возможности появления других неисправностей.

К основным неисправностям маслонасоса ВАЗ 2110–12 относятся:

Постоянно горящая сигнальная лампа в виде масленки свидетельствует о падении давления в системе смазки до критического уровня

Признаками выхода из строя маслонасоса могут являться:

Конструкцией двигателя ВАЗ 2110–12 не предусмотрена установка датчика давления масла. Как и большинство современных автомобилей, представители десятого семейства оборудованы лишь датчиком аварийного (критически низкого) давления. При падении давления в системе на щитке приборов загорается сигнальная лампа в виде маслёнки красного цвета. Однако эта лампа может загораться и при других неисправностях (выход из строя датчика, обрыв его электрической цепи, утечка масла и т. п.).

Перегрев двигателя также нельзя отнести только к симптомам неисправности масляного насоса. Обычно он возникает из-за проблем в системе охлаждения.

Что касается стука, исходящего со стороны масляного насоса, то здесь тоже не всё однозначно. Иногда при износе шестерней или элементов корпуса устройство может издавать высокочастотный стук. Как правило, он связан с образованием люфта между шестернями и корпусом (крышкой) и наиболее чётко слышен на холостом ходу. Однако подобные звуки могут издавать и изношенные подшипники (натяжного или направляющего роликов, помпы, коленвала).

Как определить, что неисправен именно масляный насос

Процесс замены маслонасоса на ВАЗ 2110–12 довольно прост и не предполагает использования каких-либо специальных инструментов. Однако для этого необходимо купить новый насос и потратить определённое время. Поэтому перед заменой устройства следует убедиться, что неисправно именно оно. Сделать это можно по следующему алгоритму.

Сначала нужно измерить уровень масла в двигателе и проверить его консистенцию. Делается это специальным щупом. Желательно вспомнить, когда менялись масло и фильтр. Если с момента последней замены машина прошла более 10 тыс. км, их лучше сразу заменить. Затем следует нанести каплю масла на большой палец руки и растереть его указательным. Если масло окажется слишком тёмным, жидким и быстро впитается, его нужно заменить.

Если на щупе уровень смазки ниже о, следует долить масла и запустить двигатель. Далее нужно посмотреть, не загорается ли сигнальная лампа на приборной панели. Также следует проверить, не происходит ли перегрев силового агрегата. Параллельно производится осмотр двигателя на предмет утечки масла. Если ранее со стороны насоса слышался стук, следует прислушаться, не исчез ли он после доливки масла.

Рено . Водяной насос (насос охлаждающей жидкости) двигателя (K4J, K7J)

Насос охлаждающей жидкости обеспечивает принудительную циркуляцию охлаждающей жидкости через систему охлаждения. Он устанавливается в передней части блока цилиндров и приводится в действие от коленчатого вала зубчатым ремнем привода ГРМ.

Насос охлаждающей жидкости (двигатель K7J). 1 — Насос, 2 — Штифт, 3 — Блок цилиндров.

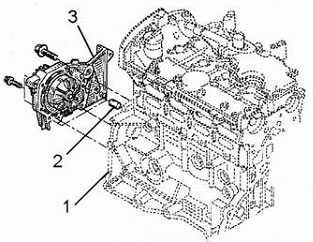

Насос охлаждающей жидкости (двигатель K4J). 1 — Блок цилиндров, 2 — Штифт, 3 — Насос.

Водяной насос ремонту не подлежит, поэтому в случае повышенного шума или утечек жидкости он подлежит замене.

Снятие:

– отсоедините провод от отрицательной клеммы аккумуляторной батареи;
– слейте из системы охлаждения жидкость, сняв с радиатора нижний шланг;
– снимите ремень привода газораспределительного механизма и натяжной ролик (см. подраздел «Головка блока цилиндров»);

Рисунок 3.81. Акустический груз
– снимите акустический груз (Рисунок 3.81);

Рисунок 3.82. Болты крепления водяного насоса: 1–8 – последовательность затяжки болтов
– ослабив, отверните болты крепления водяного насоса (Рисунок 3.82), запомнив их установку, поскольку они разной длины;
– снимите с блока цилиндров водяной насос в сборе;
– очистите привалочные поверхности насоса и блока цилиндров. Категорически запрещается применять для этого инструменты с острой кромкой. Используйте средство Decapjoint, которое растворяет остатки прокладки.
Нанесите указанное средство на очищаемую поверхность, подождите примерно 10 мин, затем удалите средство деревянным шпателем. Эту операцию рекомендуется выполнять в защитных перчатках. Не допускайте попадания чистящего средства на лакокрасочные покрытия.

Установка:

Рисунок 3.83. Нанесение герметика на привалочную поверхность водяного насоса: с=0,6–1,0 мм
– нанесите полоску герметика Loctite 518 шириной 0,6–1,0 мм (Рисунок 3.83) на привалочную поверхность устанавливаемого насоса;
– установите насос на блок цилиндров, поставьте болты на свои места и затяните их предварительно моментом 8 Н·м в последовательности, указанной на Рисунок 3.83, затем затяните окончательно болты М6 моментом 11 Н·м, а болты М8 моментом 22 Н·м;
Нанесите 1–2 капли герметика Loctite Frenetanch на болты 1 и 4 (см. Рисунок 3.83) крепления водяного насоса.
– выполните оставшиеся операции в порядке, обратном снятию;
– проверьте отсутствие течи охлаждающей жидкости.

Видео по теме «Рено Симбол. Водяной насос (насос охлаждающей жидкости) двигателя(K4J, K7J)»

Замена помпы на Рено Логан 1,4 1,6 8ми клапанный ДВС

Течь антифриза. Прокладка патрубка помпы замена. Рено K7J, K7M. | Видеолекция#2

Замена ремня ГРМ и помпы Рено Логан

Как определить неисправность масляного насоса

Существует два типа проверки насоса — без его демонтажа и с демонтажом. Не снимая насос в его неисправности можно убедиться лишь в случае, когда он уже в «предсмертном» состоянии, поэтому лучше все же извлечь его для выполнения детальной диагностики.

Как проверить масляный насос, не снимая

Перед тем как непосредственно проверить насос, имеет смысл с помощью манометра проверить давление масла в системе. Так вы сможете убедиться в том что лампочка давления масла работает корректно и загорелась не зря. Для этого манометр вкручивается вместо датчика давления аварийной лампы.

Обратите внимание, что значение давления зачастую падает именно «на горячую», то есть, на прогретом двигателе. Поэтому тест нужно проводить на прогретом движке и холостых оборотах

Минимальное и максимальные значения давления у разных машин будет отличаться. Например, у ВАЗ «классики» (ВАЗ 2101-2107) значение минимального аварийного давления составляет 0,35…0,45 кгс/см². Именно в таких условиях и срабатывает аварийная лампа на панели приборов. Нормальное значение давления составляет 3,5…4,5 кгс/см² при скорости вращения 5600 оборотов в минуту.

На той же «классике» можно проверить масляный насос, не снимая его с посадочного места. Для этого нужно демонтировать трамблер, и извлечь приводную шестерню насоса. Далее оценить ее состояние. Если на ее поверхности имеют место многочисленные задиры на лопастях или на оси шестерни, то нужно выполнить демонтаж насоса

Также стоит обратить внимание на шлицы шестерни. Если они сбиты — значит, насос подклинивал

Обычно это происходит из-за наличия мусора и/или шлака в масле.

Другая проверка без демонтажа насоса — проверка люфта его штока. Делается это аналогично, при снятом трамблере и демонтированной шестерне. Необходимо взять длинную отвертку и попросту пошевелить ею шток. Если имеется люфт — значит, насос вышел из строя. На нормальном рабочем насосе зазор между поверхностями штока и корпуса должен составлять 0,1 мм, соответственно, и люфта практически нет.

Сетка маслоприемника

Для дальнейшей проверки необходимо демонтировать и разобрать насос. Делается это еще и для того, чтобы в дальнейшем промыть их скопившегося мусора. Вначале нужно открутить маслоприемник. При этом необходимо проверить состояние имеющегося в месте стыка уплотнительного кольца. Если оно значительно затвердело — желательно его поменять

Особое внимание уделите сеточке маслоприемника, поскольку чаще всего именно она становится причиной того, что насос плохо прокачивает масло. Соответственно, если она забита — ее нужно прочистить, а то и поменять полностью маслоприемник в комплекте с сеточкой

Проверка редукционного клапана

Следующий элемент для проверки — редукционный клапан. Задача этого элемента — сброс излишнего давления в системе. Основные составляющие — поршень и пружина. При достижении крайнего значения давления пружина срабатывает и масло через поршень выливается обратно в систему, тем самым выравнивая давление. Чаще всего неисправность редукционного клапана масляного насоса заключается в негодности пружины. Она либо теряет жесткость, либо лопается.

В зависимости от конструкции насоса клапан можно демонтировать (развальцевать). Далее нужно оценить износ поршня. Желательно почистить его с помощью очень мелкой наждачной бумаги, побрызгать аэрозолем очистителя для дальнейшей нормальной работы.

Обязательно нужно осмотреть место прилегания клапана к месту его прилегания на корпусе. Там не должно быть ни рисок, ни задиров. Эти дефекты могут привести к снижению давления в системе (понижению работы эффективности насоса). Что касается пружины клапана для той же ВАЗ «классики», то ее размер в спокойном состоянии должен составлять 38 мм.

Ремонт масляного насоса автомобилей ВАЗ 2108, 2109, 21099

Исходя из того, что вся работа масляного насоса заключается во вращении шестерен в корпусе, с минимальными зазорами, его ремонт на автомобилях ВАЗ 2108, 2109, 21099 сводится к выбраковке стершихся деталей после проведения нескольких контрольных замеров.

Не смотря на то, что этот агрегат имеет долгий срок службы и редко выходит из строя, применение некачественного моторного масла, и немалый пробег двигателей этих давно уже не молодых автомобилей (далеко превышающий 100.000 км — срок беспроблемной службы масляного насоса) приводит к постепенному или резкому (у кого как) его отказу.

Бросаться ремонтировать масляный насос при загорании лампы аварийного давления масла на щитке приборов сразу не стоит. Для начала стоит сменить масляный фильтр, моторное масло, проверить датчик давления масла, прочистить заборник масла в поддоне двигателя автомобиля. Если не помогло, тогда, вперед.

Для ремонта масляного насоса потребуется специнструмент: микрометр (с пределами от 0 до 25 мм), штангенциркуль. А так же металлическая линейка и набор плоских щупов. Если их нет, то масляный насос лучше не ремонтировать, а заменить новым (так как цена специнструмента будет выше цены нового насоса).

— Снимаем масляный насос с двигателя автомобиля

Разбираем и промываем его (соляркой или керосином). Продуваем сжатым воздухом

Особое внимание следует уделить промывке отверстий редукционного клапана так попадание грязи под клапан одна из наиболее распространенных причин отказа масляного насоса

— Визуально осматриваем масляный насос

На его деталях (рабочей поверхности корпуса, шестернях) не должно быть следов сильного износа: царапин, трещин, крошения. Редукционный клапан и отверстие под него не должны иметь сильно выраженных продольных рисок.

Далее проверяем насколько стерлись ведомая и ведущая шестерни, и их рабочее место.

— Измеряем величину зазора между плоскостью корпуса и шестернями

Прикладываем линейку ребром к плоскости корпуса насоса и щупом измеряем зазор между линейкой и шестернями. Зазор для ведущей шестерни – 0,12 мм, ведомой – 0,15 мм.

— Измеряем толщину ведущей и ведомой шестерни

Используем микрометр. Толщина ведущей шестерни – 7,45 – 7,47 мм (номинал), предельный размер – 7,42 мм. Толщина ведомой шестерни – 7,45 — 7,47 мм (номинал), предельный размер – 7,35 мм.

Используем штангенциркуль. Диаметр посадочного места ведомой шестерни не должен превышать 75,1 мм. Минимальная толщина разделительной перегородки между ведомой и ведущей шестернями (сегмент) – 3,4 мм.

Проводим дополнительные проверки (необязательные).

— Проверяем наличие или отсутствие деформации плоскости крышки корпуса масляного насоса

Положить её на ровную поверхность и покачать. Зазора быть не должно. Если имеется деформация, можно устранить ее шлифовкой.

— Также желательно измерить размер пружины редукционного клапана

Без нагрузки — 44,72 мм и под нагрузкой 4±0,24 кгс — 31,7 мм.

Отбракованные детали следует заменить новыми, провести еще раз замеры, смазать все моторным маслом и установить на двигатель. Перед установкой прочистить приемник маслозаборника.

Помимо этого желательно заменить запрессованный в корпус насоса сальник коленчатого вала

Примечания и дополнения

— К более неприятным причинам загорания лампочки аварийного давления масла и снижения давления в системе смазки двигателя можно отнести проворачивание или износ вкладышей на коленчатом валу и износ шеек коленчатого вала (это уже капремонт двигателя).

— Пробка редукционного клапана масляного насоса затянута с большим усилием. Перед отворачиваем тщательно прочищаем ее от грязи и используем для отворачивания качественный гранник с не слизанными гранями.

Источник

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Все про Рено
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
