Демонтаж стартера

6.1.9. Снятие и установка стартера

 СНЯТИЕ

1 Отсоедините кабель массы от батареи.

Если магнитола в Вашем автомобиле закодирована, прежде чем отключать батарею,
убедитесь что Вы знаете код.


МОДЕЛИ С БЕНЗИНОВЫМ ДВИГАТЕЛЕМ

 СНЯТИЕ

1. Снимите кожух воздушного фильтра как описано
в Главе

Системы питания и выпуска.

2. Взведите ручной тормоз, затем поддомкратьте переднюю часть автомобиля
и установите ее на осевых подпорках. Снимите защитный щиток картера
двигателя.

3. Где имеется, отсоедините и снимите кронштейн от задней части
стартера. На моделях с двигателем F7R будет также необходимо снять
щиток дополнительного кронштейна выпускной системы и топливопровода.

4. Отверните гайку и отсоедините главный кабель от тягового реле
стартера.

5. Отсоедините управляющий провод тягового реле от клеммы
(обратитесь к сопроводительной иллюстрации).

6a. Отверните и снимите три болта, крепящие стартер к картеру
трансмиссии.

6b. Отметьте расположение кронштейна.

6c. Затем снимите стартер (обратитесь к иллюстрациям).


МОДЕЛИ С ДИЗЕЛЬНЫМ ДВИГАТЕЛЕМ (БЕЗ ТУРБОКОМПРЕССОРА)

 СНЯТИЕ

1. Снимите кожух воздушного фильтра как описано
в Главе

Системы питания и выпуска.

2. Взведите ручной тормоз, затем поддомкратьте переднюю часть автомобиля
и установите ее на осевых подпорках. Снимите защитный щиток картера
двигателя.

3. Отверните винты крепления и гайку, затем снимите защитную крышку
со стартера.

4. Отсоедините разъем электропроводки от тягового реле стартера,
затем отверните крепежную гайку и отсоедините главный подающий кабель
от тягового реле.

5. Отверните крепежные гайки и болты, затем снимите кронштейн заднего
крепления стартера.

6. Ослабьте и снимите три болта, крепящие стартер к картеру трансмиссии
и снимите его из двигательного отсека. Снимите установочный штифт,
который установлен в отверстие под болт заднего крепления.


МОДЕЛИ С ДИЗЕЛЬНЫМ ДВИГАТЕЛЕМ (С ТУРБОКОМПРЕССОРОМ)

 СНЯТИЕ

1. Взведите ручной тормоз, затем поддомкратьте
переднюю часть автомобиля и установите ее на осевых подпорках. Снимите
правое переднее колесо и защитный щиток картера двигателя.

2. Ослабьте крепежные скобы и снимите систему воздушных труб, соединяющую
впускной трубопровод с промежуточным интеркулером.

3. Точно так же снимите систему труб, соединяющую впускной трубопровод
с промежуточным интеркулером.

4. Снимите приемную трубу как описано в Главе

Системы
питания и выпуска.

5. На моделях, оснащенных двигателем F9Q, снимите две подпорки в
задней части стартера.

6. Отверните три болта, крепящие стартер к картеру сцепления коробки
передач.

7. На большинстве моделей, чтобы снять стартер, необходимо действовать
следующим образом.

8. Работая под правой стороной автомобиля, при помощи пробойника
выбейте цилиндрический штифт, крепящий приводной вал к валу шестерни
дифференциала.

9. Ослабьте две гайки и болты, крепящие правый крепежный элемент
поворотного кулака к стойке подвески. Снимите верхнюю гайку и болт,
но не снимайте нижнюю гайку и болт.

10. Выведите верхнюю часть крепежного элемента поворотного кулака
наружу, пока внутренний конец приводного вала не отсоединится от
вала дифференциала. Подвесьте приводной вал, используя шпагат или
провод — не позволяйте ему висеть под собственным весом.

11. По мере необходимости переместите приводной вал, чтобы получить
доступ к двум гайкам, крепим возвратный маслопровод турбокомпрессора
к блоку цилиндров.

12. Отверните две крепежные гайки и отсоедините возвратный маслопровод
турбокомпрессора от блока цилиндров. Снимите прокладку. Закупорьте
отверстия в блоке цилиндров, чтобы предотвратить попадание грязи.

13. Отверните гайку, крепящую кронштейн электропроводки к основанию
заднего крепежного кронштейна стартера, затем отсоедините электропроводку
от стартера.

14

Отверните болт, крепящий кронштейн турбокомпрессора к заднему
кронштейну стартера (обратите внимание, что болт также крепит теплоизоляционный
щит). Ослабьте гайку и болт, крепящие кронштейн к турбокомпрессору.

15

Отверните гайки и болты, крепящие задний крепежный кронштейн
стартера к двигателю и стартеру.

16. Отверните оставшийся болт, крепящий теплоизоляционный щит.

17. Снимите стартер, кронштейн заднего крепления и теплоизоляционный
щит, работая под автомобилем. Следите за тем. чтобы не уронить стартер.

 УСТАНОВКА

1. Производите установку в обратной последовательности, но затяните
крепежные болты приведенным в Спецификациях усилием.

Признаки неисправности разных элементов

Ниже перечислены симптомы, по которым можно определить, исправен или нет сам стартёр:

  1. При повороте ключа слышится щелчок, но вал «не крутит». Неисправно в этом случае будет втягивающее реле, хотя износ щёток или замыкание «на массу» вызывает эти же симптомы.
  2. Вал вращается с трудом и останавливается. Причины: замыкание в одной из цепей (короткозамкнутый виток), также общий механический износ.
  3. Если стартёр вращается «вхолостую», то его реле в любом случае исправно. Проблема вызвана поломкой механических деталей, соединённых с втягивающим реле.
  4. Допустим, стартёр не отключается после запуска. Подобная неисправность встречается крайне редко, а ремонтировать нужно втягивающее реле.

Всем интересующимся рекомендуем изучить чертёж, где показано устройство стартёра.

Схема электрического стартёра, его внутреннее устройство

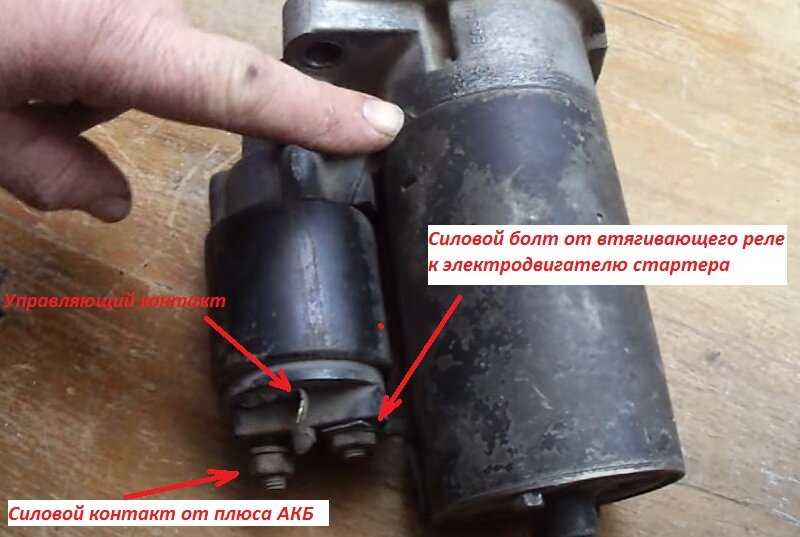

Корпус является контактом «массы». На контакт «30» напряжение поступает всё время, а к клемме «50» оно подводится при запуске

Обратите внимание, что при неисправности втягивающей обмотки мотор «М» получать напряжение не будет. В этом случае стартёр «щёлкает», но не «крутит», что и указывалось в «пункте 1»

Согласно отзывам, долговечность стартёров Renault составляет 280-300 тыс. км, но это – если вести эксплуатацию неправильно. Автор отзыва признаётся, что использовал слишком густое масло для двигателя (статья о выборе и замене моторного масла на Рено Логан). Если же соблюдать все рекомендации, можно считать, что срок службы фирменного стартёра – неограничен.

Стартёр двигателя на рисунке обозначен цифрой 17

Чтобы выполнить замену, проводят действия:

  1. Отключают АКБ (только одну клемму «—»);
  2. Откручивают гайку (медь) от клеммы «50»;
  3. Так же поступают с гайкой от 30-й клеммы;
  4. Откручивают три крепёжных винта, снимают стартёр.

В седанах «Логан» поколений I и II эти операции выглядят одинаково, а «подготовительные действия» будут отличаться в зависимости от типа двигателя (8кл./16кл.). Знайте, что подобраться к стартёру можно только снизу. И рекомендуется устанавливать автомобиль на яму: согласно отзывам, не помогают даже высокие «волговские» домкраты. Делайте выводы.

Номера втягивающих реле:

  • 16 кл.: 594 188 (VALEO), 132977 (CARGO);
  • 8 кл.: LRT-121 (Logem), 30226 (Asam), BK65033 (Breckner).

Обслуживание и

После того, как стартер автомобиля отказался выполнять свои функции, совсем не обязательно тратить деньги, приобретая аналогичный новый механизм. Сняв устройство, можно произвести несколько манипуляций, которые, вполне возможно, вернут его к жизни:

  1. Сняв крышку, можно проверить состояние угольных щеток, и, при необходимости, обойтись только их заменой. Подобрав головку по диаметру якоря, вытягиваем щеточный узел и визуально оцениваем его состояние. Головка позволяет зафиксировать щетки в рабочем положении, что облегчит обратную установку. Для того, чтобы понять принцип использования головки, ознакомьтесь с подробным видео этого этапа.
  2. Рекомендуется обработать свежей смазкой все рабочие поверхности, которые подвержены трению. Для этого, с помощью специальной жидкости, нужно удалить остатки старой смазки.
  3. Необходимо также зачистить якорь. Наиболее эффективно выполнить этот процесс поможет обычная дрель. Зажав в патроне вал устройства, приводим его во вращение, прислонив к якорю наждачную бумагу.

Стартер ВАЗ-2110

В этом автомобиле устанавливается щеточный мотор четырехполюсного типа, с двухобмоточным тяговым реле, а также планетарным редуктором. Мощность составляет 1,55 кВт. Ток на холостом ходу – 80 А. В заторможенном состоянии устройство потребляет 700 А. В режиме максимальной мощности – 375 А.

стартера ВАЗ-2110 своими руками начинается с демонтажа. Отсоединяют минусовой провод от АКБ, затем снимают провод с тягового реле. Далее ключом на 13 отворачивают гайку, удерживающую плюсовой шнур, и снимают его. Далее ключом на 15 отворачивают гайки на картере сцепления. Теперь можно снять стартер. Далее следует изучить схему и провести диагностику. Если ключ поворачивается, но ничего не происходит, то на стартер не поступает ток. Берут индикатор и начинают поиск утечки. Зачастую это связано с неисправностями втягивающего реле. Можно замкнуть отверткой болты на крышке реле. Если стартер вращается очень слабо, тогда, скорее всего, села АКБ. Проверяют и АКБ, и систему зарядки. Вторая причина заключается в щетках, втулках, обмотках, редукторе, якоре, зубьях, венце и маховике. Эти детали (если проблема в них) заменяются на новые. Их можно купить в любом автомобильном магазине.

Бывает, что стартер плохо закручен. Тогда его закручивают еще сильнее. Если устройство работает исправно, но слышен шум, значит проблема в бендиксе. Стартер разбирают и меняют износившиеся детали.

по автохимии

Средство WD-40 – это растворитель ржавчины

А применять его нужно с большой осторожностью. Например, при попадании средства на краску (эмаль) лучше оттереть его водой

В крайнем случае, подойдёт и технический спирт. А основное, что нужно знать – состав WD-40 плохо совместим с медью. Хотя бы потому, что он не проводит ток.

Для чистки меди больше подходят специальные химические средства. Они так же, как WD-40, поставляются в аэрозольном баллоне.

Три варианта чистящих средств (медь)

Во-первых, здесь нужно упомянуть о продукции «Molykote» – нужен спрей под номером 1002 (s-1002). Популярностью пользуются и средства, поставляемые под брендом «Kontakt»:

  • 60 либо 100 (спрей 200/400 мл) – кислота-растворитель;
  • WL – смывка для кислоты;
  • 61 – защитный состав.

Смывку «WL» применяют в случаях, когда деталь, очищенная кислотой, должна использоваться повторно. Придётся купить два баллончика сразу: «Kontakt 60» и «WL». Знайте, что первый из них заменяется аэрозолем «CRAMOLIN ContaClean». Но не применяйте кислоту без смывки!

Желаем удачи.

Процесс замены

Расположение стартера в автомобиле этой марки оставляет желать лучшего в том плане, что оно крайне неудобно для снятия. Устройство находится в задней части двигателя над правым приводным валом переднего колеса. Чтобы лучше понять местоположение, рекомендуется ознакомиться с соответствующим видео.

Затем, если работы производятся не на станции и специальный подъемник отсутствует, рекомендуется домкратом приподнять правую переднюю часть автомобиля. Из этого положения снизу обеспечивается легкий доступ к механизму, но прежде чем снимать сам корпус, необходимо отсоединить два провода – силовой и плюсовой. Размер головок, которые для этого понадобятся – 10 и 8. Открутив провода, нужно слегка отвести их в сторону, чтобы обеспечить дальнейшее снятие и замену корпуса стартера.

Извлечение устройства производится из положения сверху, над подкапотным пространством. Легкому доступу мешают патрубки охлаждающей жидкости, но, тем не менее, извлечь стартер из такого положения гораздо легче, нежели пытаться сделать это снизу. Крепление к корпусу автомобиля осуществляется тремя болтами на 13.

После того, как все три крепления откручены, необходимо применить физическое усилие для того, чтобы вытащить механизм, так как помимо болтов он удерживается еще и на втулке. Аккуратно раскачивая корпус устройства, постепенно снимаем его с втулки.

Снятие, ремонт, замена, установка стартера Renault Logan 2004-2015 Бензин

Инструмент:

  • Гаечный ключ рожковый 8 мм
  • Гаечный ключ рожковый 10 мм
  • Вороток под торцевую насадку
  • Насадка на вороток 13 мм
  • Отвертка плоская средняя
  • Молоток большой
  • Набор оправок
  • Пассатижи раздвижные
  • Мультиметр
  • Провода для «прикуривания»

Детали и расходники:

  • Стартер
  • Тяговое реле
  • Привод стартера
  • Смазка типа General Electric CG321
  • Моторное масло
  • Силиконовый герметик

1. Отключаем клемму от «минуса» аккумуляторной батареи.

2. Отворачиваем гайку крепления управляющего провода. Снимаем этот провод с тягового реле.

3. Отворачиваем гайку крепления силового провода.

4. Снимаем силовой провод с контактного болта тягового реле.

5. Выкручиваем болты крепления стартера.

6. Снимаем стартер с автомобиля.

7. Проверяем легкость перемещения муфты свободного хода привода, вдоль его вала. Проворачиваем шестерню привода. Она должна вращаться без заеданий и заклиниваний (на фото показана отдельно от стартера).

8. Соединяем проводами для «прикуривания» минусовый вывод аккумуляторной батареи с корпусом стартера. Второй провод подключаем к плюсу аккумуляторной батареи и к выводу провода управления тягового реле.

Если тяговое реле исправно – будет слышен щелчок и выдвинится муфта привода. Но если этого не происходит, заменяем тяговое реле.

Отсоединяем провод от вывода тягового реле и подключаем его к контактному болту тягового реле. Должно начаться вращение стартерного якоря с частотой более 6000 мин^(-1). Если такого не наблюдается – заменяем весь стартер в сборе.

9. Отворачиваем гайку на нижнем контактном болте тягового реле.

10. Снимаем шину с нижнего контактного болта тягового реле.

11. Отворачиваем и вынимаем три винта крепления тягового реле к крышке стартера, которые находятся со стороны привода.

12. Снимаем тяговое реле со стартера.

13. Выворачиваем два болта крепления крышки со стороны привода.

14. Снимаем крышку с корпуса стартера, и вынимаем рычажную опору вместе с резиновой прокладкой.

15. Вытаскиваем приводной рычаг.

16. Снимаем крышку стартера со стороны привода.

17. Выкручиваем два винта крепления крышки стартера со стороны коллектора и снимаем ее.

18. Достаем из статора якорь вместе со щеткодержателем.

19. Отделяем щеткодержатель от якоря.

20. По валу якоря, с помощью оправки подходящего размера, смещаем ограничительное кольцо.

21. Отверткой поддеваем и снимаем стопорное кольцо.

22. Снимаем ограничительное кольцо.

23. Снимаем с вала привод.

24. Осматриваем щетки и щеткодержатель. Проводим замер высоты щеток в щеткодержателе. При высоте щеток 7 мм и менее, проводим их замену.

Используя мультиметр проверяем изолированные детали на замыкание с корпусом (должно быть бесконечно большое сопротивление).

25. Осматриваем шлицы и цапфы якорного вала. Забоины, задиры, глубокие царапины и другие повреждения не допускаются. На якорном коллекторе не должно быть следов обгорания. Легкое обгорание можно удалить, используя ветошь, смоченную в бензине, и мелкозернистой шлифовальной шкуркой.

При помощи мультиметра в режиме омметра, проводим проверку обмотки якоря на замыкание. Сопротивление должно стремится к бесконечности.

26. Проверяем насколько легко перемещается якорь тягового реле стартера и тестируем его контактные болты на замыкание при помощи мультиметра.

27. Осматриваем привод на предмет износа. Шестерня должна с легкостью вращаться относительно муфтовой ступицы в направлении вращения якоря и не должна вращаться в противоположном направлении. Если неисправности или механические дефекты были обнаружены, привод следует заменить новым.

28. На приводном рычаге не должно быть трещин и следов износа вилочного паза.

29. Собираем стартер в обратно последовательности, учитывая несколько важных моментов:

— Наносим кремнийсодержащюю смазку типа General Electric CG321 или аналог на шлицевую поверхность валового якоря;

Примечание:

Во время эксплуатации не нужно смазывать приводную муфту, но она нуждается в периодической чистке от загрязнений. При этом запрещено применять какие-либо средства, способные вымыть из нее смазку.

— Наносим моторное масло на подшипники\втулки, установленные в крышках стартера;

— При помощи раздвижных пассатиж устанавливаем стопорное кольцо;

— Перед установкой тягового реле стартера, наносим на сопрягающуюся со стартерной крышкой, со стороны привода, поверхность тягового реле тонкий слой силиконового герметика.

— Перед установкой щеткодержателя на якорь, разводим щетки и закрепляем в таком положении любым доступным способом. Для этих целей может подойти оправка подходящего размера.

В статье не хватает:

  • Фото инструмента
  • Фото деталей и расходников
  • Качественных фото ремонта

Источник

Симптомы

Часто неисправности пускового электродвигателя маскируются под повреждения других узлов автомобиля. Кроме того, стартеров осложняется наличием и электрической, и механической частей. Поэтому «грешить» на него нужно в последнюю очередь, когда все остальное будет уже проверено. Это особенно актуально, если учесть, что место, где находится стартер, нельзя назвать доступным. Однако есть симптомы, которые в первую очередь заставляют задуматься о работоспособности электродвигателя. Прежде всего, это:

  • Втягивающее реле стартера щелкает, а вращения якоря нет. При этом аккумулятор заведомо заряжен.
  • Электромотор медленно крутит коленвал. Двигатель не заводится. Повышенный разряд АКБ.
  • Вращение сопровождается посторонними звуками (скрип, скрежет, стук и т. д.).

При возникновении любой из этих неисправностей, необходим или замена стартера, но сначала его нужно снять.

Демонтаж устройства

Эта операция может стать одной из самых трудоемких. Однако без нее нельзя точно локализовать неисправность и уж тем более произвести стартера своими руками. Необходимо заранее запастись терпением и инструментом. Крайне желательно наличие в гараже смотровой ямы.

  • Перед тем как снять стартер обязательно отключают провода от аккумулятора. Это делается всегда, независимо от марки автомобиля и схемы его электрооборудования.
  • После того как напряжение будет снято, можно откручивать гайки на клеммах втягивающего реле стартера и на его корпусе. Проще всего это сделать с помощью шарнирного удлинителя для головки на 13.
  • Теперь следует отключить провода и отвести их в сторону.
  • Далее снимается кожух защиты двигателя.
  • Теперь открутив верхнюю и нижнюю гайку крепления к блоку можно извлечь электродвигатель.

Как снять и установить новый стартер

Одним из популярных моторов, устанавливаемых на линейку моделей компании Рено, является восьмиклапанный мотор объемом 1.4 и 1.6 литров (K7J, K7M) . Именно на его примере и следует показать, как производится замена стартёра Рено Логан.

Перед началом следует скинуть минусовую клемму с аккумуляторной батареи.

Далее потребуется приподнять машину с помощью подъёмника. Если такое оборудование отсутствует, можно отогнать авто на эстакаду или яму.

Непосредственно снятие стартера Рено начинается с поиска места его крепления к коробке передач и задней части двигателя. Стартер на Рено Логан находится возле маховика мотора. Соединяются детали тремя болтами.

Перед откручиванием стартера от коробки стоит снять управляющий и силовой плюсовой провода. Первый крепится гайкой на 8, второй на 10. Перед откручиванием гайки зачищаем резьбовую часть щёткой. Эти детали убираются в сторону, и освобождается больше пространства для работы.

Чтобы снять стартер на Рено Логан, снять придётся и перегородку, усиливающую пластиковый впускной коллектор.

Освободив пространство, занятое планкой, будет удобно заниматься непосредственно снятием стартера. Закреплена планка с помощью гайки на 16 и болта, зафиксирована на блоке.

Снимать старый стартер удобнее сверху, потому что там проще найти доступ к болтам крепления. Машину опускаем на колёса и начинаем откручивать болты.

Для наилучшего доступа стоит отвести в сторону рычаг переключения.

Как было отмечено ранее, крепление стартера идёт на трёх болтах. Два из них располагаются один под одним, а третий элемент крепежа находится немного в стороне двигателя. Третий болт откручивается в первую очередь.

Зачастую для крепления стартера Рено используются болты на 13. Перед откручиванием стартера можно снять кулису коробки от рычага. Для этого достаточно ослабить гайку и стянуть трубу.

Рычаг отводится в сторону, и перед владельцем или мастером откроется доступ к элементам крепления стартера.

При обратной сборке не спутайте отверстия. Можно заранее наживить болт.

Как только крепёж снят, можно демонтировать старый стартер. Многие автовладельцы переживают, что при снятых болтах стартер не сможет держаться и упадёт. Это не так, потому что деталь удерживается на месте при помощи втулки.

Для снятия стартера его придётся хорошенько раскачать по сторонам

Здесь важно не переборщить, потому что втулка расположена на коробке и после снятия стартера должна оставаться на своём месте

Установка нового стартера проводится в обратной последовательности. Даже опытные автовладельцы могут столкнуться с проблемой наживления стартера на втулку. Связана она с возникновением хода детали. Здесь лучше воспользоваться помощью второго человека.

Ещё кое-что полезное для Вас:

  • Замена ремня генератора Рено
  • Замена термостата Рено
  • Причины по которым не заводится двигатель Рено

При наживлении элементов крепежа первым идёт болт, расположенный самым верхним.

Оставшиеся два можно насаживать в любом порядке, не забывая вращать стартер для выбора люфта.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Все про Рено
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
