Замена заднего тормозного цилиндра

Каковы опасности

Самая главная опасность – это частичный или полный отказ тормозов. Если рабочий цилиндр не сможет создавать прижимные усилия, то даже с работающей педалью и полным бачком тормозной жидкости система будет абсолютно бесполезна. Конечно, у вас останутся передние тормоза, но автомобиль уже будет тормозить на 50% менее эффективно. В теории это увеличит до половины длину тормозного пути.

Вторая проблема – утечка через цилиндр тормозной жидкости. В такой ситуации вам придется не только постоянно восполнять ее, чтобы система функционировала корректно, но и очищать задние тормозные колодки. Состав попадает на их поверхность, делая эффективное торможение невозможным. Колодки становятся настолько скользкими, что буквально проходят по барабану как коньки по льду. Естественно, толку от таких тормозов уже не будет.

В некоторых автомастерских в случае утечки настоятельно рекомендуют менять колодки, причем на обоих задних колесах. На свой страх и риск можно попробовать высушить их, протерев спиртом для удаления тормозной жидкости. Насколько эффективный этот метод, вам придется определять на практике после тщательного тест-драйва.

7.4 Снятие и установка главного тормозного цилиндра / Renault Symbol

Порядок снятия:
– отсоедините провод от отрицательной клеммы аккумуляторной батареи;
– отсоедините контактный разъем датчика уровня тормозной жидкости в компенсационном бачке;
– большим шприцем или резиновой грушей удалите максимально возможное количество тормозной жидкости из компенсационного бачка;
– снимите ЭБУ системы впрыска в моторном отсеке;
– отсоедините крепления бачка гидроусилителя рулевого управления и сместите бачок к двигателю;
– снимите, потянув вверх, компенсационный бачок с главного тормозного цилиндра, приняв меры для сбора вытекающей жидкости;
– очистите от грязи место соединения трубопроводов с главным тормозным цилиндром. Запомните или пометьте расположение трубопроводов. Отверните присоединительные штуцера и отсоедините трубопроводы от цилиндра;
– примите меры к защите от попадания грязи в отверстия тормозной системы;
– отверните две гайки крепления вакуумной трубки;
– отверните две гайки крепления главного тормозного цилиндра к вакуумному усилителю;
– снимите главный тормозной цилиндр.

Рис. 7.19. Главный тормозной цилиндр, поставляемый в запчасти: 1 – главный тормозной цилиндр; 2, 4 – заглушки; 3 – уплотнительное кольцо; 5 – гайка крепления

ПРЕДУПРЕЖДЕНИЕ

Ремонтный комплект деталей для главного тормозного цилиндра не выпускается, поэтому при повреждении цилиндра его заменяют новым с обязательной заменой уплотнительного кольца (рис. 7.19).

Порядок установки:

Рис. 7.20. Регулировка длины толкателя: Х=22,3 мм; стрелкой показан регулировочный болт толкателя

– перед установкой проверьте расстояние Х (рис. 7.20). Оно должно составлять 22,3 мм. При необходимости отрегулируйте размер с помощью болта;
– очистите посадочные поверхности соединяемых узлов;
– установите новое уплотнительное кольцо на задний торец главного тормозного цилиндра;
– установите цилиндр на шпильки, чтобы толкатель вошел в полость цилиндра на требуемую глубину;
– навинтите на шпильки гайки крепления и затяните их установленным моментом;
– присоедините согласно сделанным меткам трубопроводы к корпусу цилиндра;
– смажьте тормозной жидкостью резиновые уплотнения, затем вдавите в них штуцера компенсационного бачка;
– выполните остальные операции в порядке, обратном снятию;
– долейте в бачок тормозную жидкость и удалите воздух из привода тормозной системы.

Проваливается педаль тормоза. Замена вакуумного усилителя тормозов. | Видеолекция#2

У Renault Symbol (Рено Симбол) отказали тормоза в чем причина

Главный тормозной цилиндр как отремонтировать прокачать заменить поменять главный тормозной

Замена тормозных дисков и колодок Renault Symbol Replacing brake discs and pads Renault Symbol

Замена тормозных цилиндров, колодок и механизмов Рено Меган.

Обслуживание задних барабанов Renault Logan 1

Задний барабан Рено Логан необходимо снять в том случае, если он сам повредился или требуется замена тормозного барабанного механизма целиком, вместе с цилиндрами, колодками. Или же для общей проверки тормозной системы. Как выполняется снятие этой детали, будет пояснено далее.

Перед обслуживанием барабанных тормозных механизмов

Вначале следует разобраться с тем, какая у вас установлена тормозная система.

Под установку тормозного цилиндра Renault Logan 1-го поколения с мотором 1.4 барабаны с колодками диаметром 18 см и единственным крепежным болтом. Для двигателя 1.6 диаметр колодок – 20,3 см. А если у тормозных цилиндров два болта, посадочные места под них вовсе могут отличаться. Так что, прежде чем заказывать новую запчасть, будет правильнее измерить расстояние между центрами болтов. Диаметры поршней также разные – может быть 19 мм, а может – 17 мм. Эта деталь поможет сделать выбор.

Решив выполнить замену барабана, будет правильно заказать и подшипник задней ступицы, поскольку эта деталь – не из тех, что можно использовать повторно. Его лучше выбирать SNRовсий с артикулом FC40570S06.

Если в вашем случае у Рено Логана есть антиблокировочная система, тогда на ступичном подшипнике можно заметить кольцо с магнитной полоской, метками. Этот элемент нужно аккуратно снять, переместить на новый барабанный элемент, аккуратно прижав к посадочному диаметру.

Необходимые инструменты

Далее следует заняться подготовкой инструментария. Для Рено Логана потребуются:

инструмент для снятия заднего барабанного узла (наличие съемника важно);
набор ключей, чтобы снять колеса;
плоская отвертка;
торцевая головка «на 30».

Не лишними могут оказаться:

длинно-и плоскогубцы;
штангенциркуль.

Как снять задний барабан Рено Логан?

Далее будет пояснено, что делать, чтобы правильно выполнить снятие заднего барабана:

Первым делом следует ослабить гайки на колесе. Чтобы оно не вращалось после поднятия Рено Логан 1-го поколения на домкрате.
После снятия колеса нужно убрать с Renault Logan датчик АБС (антиблокировочной системы, если он есть).
Затем требуется убрать колпак, который защищает гайку ступицы. Возможно, потребуется обработка жидкостью WD-40.

Без съемника

Понятно, что, если специнструмента для съема нет, снять эту деталь будет непросто. И некоторые владельцы Рено Логан советуют использовать отвертку, молоток.

Вот еще один вариант как можно снять барабан:

После снятия гайки ключом «на 30», нужно обработать внутреннюю часть WD-40. Частенько она пристает к цапфе. А обработка поможет облегчить работу. В качестве альтернативы можно даже использовать «жидкие ключи» — с ними результат лучше.
В корпус барабана вкрутить пару болтов, к основам которых прикреплены гаечные ключи. За них можно зацепить гибкую деталь. К примеру, кусок троса. Он будет соединительной деталью между ключами.
В качестве гидравлического инвентаря разрешается задействовать домкрат. Его помещают по центру, направив центральный участок на задний ступичный подшипник.
Для повышения хода штока допускается использовать подходящий по размеру болт с уже накрученной на него гайкой.
После снятия заднего барабана, желательно проверить всю тормозную систему Рено Логана, включая задний цилиндр и тормозные колодки. Дело в том, что, может потребоваться замена этих колодок.

В общей сложности подобная процедура выходит бюджетной. Если, конечно, взять в расчет, что оригинальный съемный инвентарь стоит где-то 10 тыс. руб.

Такие ремонтные работы важно выполнять без лишних и резких движений. Поскольку, если действовать неаккуратно, можно даже исправным деталям Logan нанести серьезные повреждения

И если так случилось, то потребуется дополнительный ремонт, а с ним и дополнительные расходы.

Заключение

Теперь понятно, как выполнить снятие заднего тормозного барабана с Рено Логана. Оказывается, не так уж трудно выполнить эту процедуру даже без съемника. По завершении работы требуется проверить ручник Logan. Для этого его требуется запустить и удостовериться в должном качестве работы.

Схема тормозов ВАЗ-2109

Устройство тормозов на модели ВАЗ-2109 можно назвать классическим, оно почти не подвергалось никаким переделкам по отношению к аналогичным автомобилям предыдущих выпусков.

Главной особенностью тормозного устройства данной модели ВАЗа является наличие диагонального разделения на контуры. Эта система повышает уровень безопасности при торможении. Как работает такая система? Каждый контур гидропривода тормозов имеет свою зону ответственности: первый отвечает за функционирование правого переднего и заднего левого тормозного механизма, второй – за переднего левого и заднего правого. В случае, если отказывает в работе один из тормозных контуров, то системой используется второй контур. И таким образом происходит торможение и остановка автомобиля.

Непосредственно схема работы тормозного устройства: водитель нажимает на педаль торможения, сигнал передается на толкатель, после этого происходит поочередное вдавливание 2-х поршней в главный тормозной цилиндр, выступающий в роли распределителя тормозной жидкости по системе, которая образует наличие давления в системе. Это давление по шлангам поступает на цилиндры тормозов, и машина начинает тормозить.

Следует учесть, что давление в тормозной системе ВАЗ-2109 довольно-таки существенно. Во избежание порывов и протекания жидкости, нужно использовать только качественные металлические трубки и шланги с армированием.

Замена колодок

Начнем работу по замене на Renault Logan 1.4, конечно же, своими руками. Посмотрите видео инструкцию в интернете для наглядного представления.

Для начала автомобиль необходимо зафиксировать на определенной высоте, для этого нужно использовать автомобильный подъемник. Если подъемника у вас нет, воспользуйтесь стандартным домкратом вашего автомобиля.
Снимите переднее колесо, демонтируйте фиксирующую скобу, находящуюся на суппорте.
Открутите направляющие тормозного механизма, после чего вдавите поршень суппорта до упора.
Демонтируйте старые колодки Логан, после чего произведите очистку системы всего механизма и установите новые детали.
Во избежание посторонних звуков, наружную часть колодок необходимо смазать специальной смазкой, обладающей высокотемпературными свойствами.
Установите суппорт Renault Logan на место и закрутите болты направляющих, преждевременно смазав движущиеся детали.
Произведите монтаж опорной пластины переднего суппорта, после чего можно устанавливать колесо.

Операцию по замене колодок можно считать завершенной, после чего переходим на другую сторону.

Если делается замена задних Логан, необходимо использовать специальный инструмент.
Снимите суппорт из направляющих, после чего специальным приспособлением произведите вкручивание поршня.

Отверстия на поршне должны быть расположены в горизонтальной плоскости относительно самого автомобиля, это нужно для фиксации колодок.

Остальные операции являются абсолютно идентичными передним.

Пошаговая замена задних тормозных колодок Рено Логан

1. Ослабьте ручник.

2. Снимаем колесо и выбиваем заглушку.

3. Откручиваем гайку на тридцать, которая находиться под заглушкой.

4. Снимаем барабан с помощью съемника. Делаем эту процедуру аккуратно чтобы не повредить подшипник.

5. Вставляем пассатижи в солдатик, поворачиваем, и вынимаем.

6. Далее нужно снять колодки. Чтобы проделать это нужно подковырнуть снизу отверткой. (советую этот момент посмотреть на видео)

После того как колодки вышли, нужно отсоединить тросик ручника.

7. Расцепите все пружины и выбросьте отработанные тормозные колодки.

8. Берем новые колодки и приступаем к сборке. Сборку трудно объяснить, я лишь напишу что за чем идет. А сам момент сборки посмотрите на видео с 1-35 до 3-05.

Сборка тормозного механизма:

Ставим верхнюю пружину
Устанавливаем регулировочный болт
Одеваем нижнюю пружину
Ставим регулировочный флажок

9. Одеваем трос ручника на колодку.

10. Укладываем тормозные колодки немного поджимая тормозной цилиндр с левой потом с правой стороны.

11. Вставляем в отверстия болтики и одеваем два солдатика.

12. Перед установкой барабана нужно развести колодки так, чтобы барабан надевался плотно. Регулировать это можно с помощью барашка который можно покрутить отверткой.

13. Одеваем тормозной барабан. Он должен свободно крутиться, но немного цеплять колодки.

14. Затягиваем гайку и ставим заглушку.

Это интересно: Видео тест драйв Рено Логан в новом кузове: рассказываем развернуто

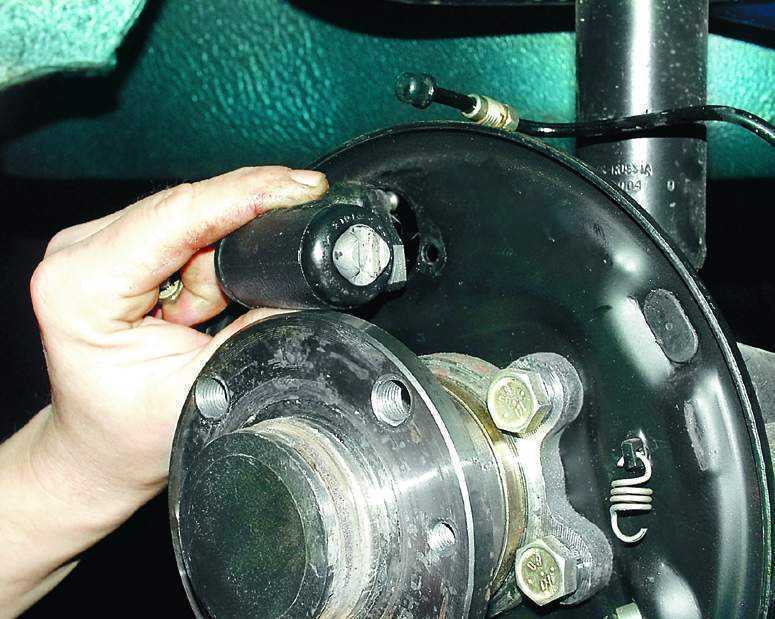

Устройство заднего тормозного цилиндра

Крепится задний тормозной цилиндр (ЗТЦ) на верхней части опорного щита двумя болтами. Деталь оснащена специальным штуцером, предназначенным для прокачки гидропривода системы. В этот штуцер ввинчивается наконечник, через который подводится тормозная жидкость. По обеим сторонам ЗТЦ имеются поршни с упорами колодок.

Устройство заднего тормозного цилиндра

Тыльная сторона поршней оснащена резиновыми уплотнительными кольцами, крепящимися с помощью опорных чашек и пружин. Пыльники или, как их еще называют, резиновые защитные колпачки, устанавливаются на цилиндр снаружи. Они защищают всю полость от грязи и пыли.

Главный тормозной цилиндр на ВАЗ 2107

7.2.2. Снятие, установка и ремонт тормозного суппорта

Порядок работы:
– поднимите переднюю часть автомобиля и установите опоры под кузов;
– снимите колесо с нужной стороны;
– с помощью полиэтиленовой пленки, подложенной под крышку компенсационного бачка, уменьшите потери жидкости, неизбежные при проведении работы. Допустимо пережать зажимом шланг, отходящий от компенсационного бачка;

Рис. 7.3. Ослабление затяжки гайки тормозного шланга (стрелка)

– очистите от грязи место присоединения тормозного шланга к суппорту и ослабьте затяжку гайки (рис. 7.3);
– снимите тормозные колодки, как описано выше;

Рис. 7.4. Болты крепления суппорта к поворотному кулаку (стрелки)

– отверните два болта крепления суппорта к поворотному кулаку (рис. 7.4);
– полностью отверните тормозной шланг, поворачивая при этом суппорт тормоза, а не наоборот;
– проверьте состояние шланга и при необходимости замените его;
– очистите от грязи и продуктов коррозии суппорт, применяя очищающую жидкость для тормозной системы;
– снимите с помощью отвертки с тонким лезвием хомут крепления пыльника;
– с помощью сжатого воздуха (например, от ножного насоса), подведенного к отверстию для тормозного шланга, вытолкните поршень из цилиндра. Предварительно установите в выемку суппорта перед поршнем деревянный брусок, чтобы не повредить поршень о поверхность суппорта

Снимите пыльник с поршня;
– осторожно, желательно пластиковым инструментом, удалите из тормозного цилиндра уплотнительное кольцо, стараясь не поцарапать поверхность цилиндра;
– выпрессуйте из суппорта направляющие втулки и снимите их чехлы;
– используя специальную жидкость для деталей тормозной системы, тщательно промойте все детали. Не используйте для мойки минеральные растворители типа керосина или бензина – они агрессивны для резиновых деталей гидравлики

Немедленно высушите детали сжатым воздухом или ветошью, не оставляющей ворсинок. Продуйте каналы сжатым воздухом;
– осмотрите поверхности цилиндра и поршня. Не допускаются царапины, коррозия, местный износ. Проверьте состояние направляющих пальцев и соответствующих расточек в суппорте. Пальцы не должны быть повреждены, они должны легко перемещаться в расточках, но не болтаться в них. Если есть сомнения, замените вышедшие из строя детали;
– замените уплотнительное кольцо тормозного цилиндра, а также все старые пыльники и уплотнения;
– перед сборкой убедитесь в том, что все детали абсолютно чистые и сухие;
– погрузите поршень и новое уплотнение в чистую тормозную жидкость, смажьте ею внутреннюю поверхность цилиндра;
– установите от руки уплотнение поршня в канавку цилиндра – инструменты могут повредить уплотнение. Установите новый пыльник на поршень. Вставьте поршень в цилиндр. Аккуратно вдавите поршень в цилиндр, слегка поворачивая его, чтобы он входил без перекоса. Полностью вдавите поршень в цилиндр, чтобы наружная кромка пыльника уложилась в канавку на суппорте;
– установите хомут крепления пыльника в канавку суппорта;
– нанесите смазку из ремкомплекта или иной подходящий антипригарный состав на направляющие втулки. Установите втулки на суппорт;
– установите новые резиновые чехлы, уложив их в канавки;
– навинтите суппорт на тормозной шланг до упора;
– установите суппорт на поворотный кулак и вверните два болта его крепления установленным моментом;
– установите тормозные колодки, как описано выше;
– нанесите на резьбу направляющих пальцев состав Loctite Frenblok;
– затяните направляющие пальцы новыми болтами установленным моментом, начиная с нижнего пальца;
– затяните гайку соединения тормозного шланга установленным моментом;
– установите контактный разъем датчика износа тормозных колодок;
– снимите зажим со шланга компенсационного бачка или удалите полиэтиленовое уплотнение (в зависимости от того, что применили);
– удалите воздух из тормозного контура, с которым проводили работу, как описано ниже;
– установите колесо;
– опустите автомобиль;
– нажмите несколько раз на педаль тормоза, чтобы привести колодки в рабочее положение.
