Метки ремня грм на рено символе

Технические характеристики 1KRFE

1KRFE создавался, как двигатель для городских транспортных средств с малым объемом. Мотор компактный и резвый для мини-авто. Обладает следующими достоинствами:

1KRFE – это трех-цилиндровый с прямым их расположением двигатель. Объем цилиндров равен 996 кубических сантиметров. А более подробную информацию можно увидеть в таблице ниже.

Параметр ДВС 1KRFE Значение
Вес общий 69 кг
Мощность 71 лошадка
Степень сжатия 10,5:1
Диаметр цилиндра 71 мм
Ход поршня 84 мм
Количество клапанов на 1 цилиндр 2
Крутящий момент 91 Нм
Система подачи горючего EFI – распределенный электронный впрыск
Смазочная система Комбинированная
Расход бензина в городе на 100 км Расход бензина по трассе на 100 км 5,5 л 4,1 л
Октановое число горючего 95
Жизненный ресурс 250 тысяч км

ГРМ создан по схеме DOHC. Все 12 клапанов оснащены системой VVT-i. Впускной коллектор сделан из пластмассы. Такой прием позволил понизить температуру и увеличить наполнение цилиндров горючей смесью.

Когда менять ремень ГРМ на е

По регламенту ТО Renault Duster, замену ремня ГРМ нужно производить через каждые 60 тыс. км пробега, независимо от его состояния. Во время каждого планового ТО желательно проверять его состояние

Прежде всего, стоит обращать внимание на внешний вид, отсутствие трещин, выработки зубцов

Также нужно проверить его натяжение. Для этого нужно крышку привода ГРМ, воспользовавшись ключом с головкой на 13. Далее снять верхнюю крышку вала, и провернуть коленвал головкой на 18 по часовой стрелке. Оценить степень натяжения можно визуально, или исходя из показаний указателя ролика натяжителя. Если ремень ГРМ имеет нормальную натяжку, то подвижный указатель натяжного ролика совмещен с неподвижным.

Цена ремня ГРМ Рено

Она расположена рядом с масленым щупом. Проворачиваем коленвал за болт по часовые стрелки до момента, когда прорези на торцах распредвалов будут в горизонтальном положении и их ось будет ниже средний линии. Достаем практически оригинальный комплект фиксаторов Рено.

Поворот ролика выполните с помощью шестигранного ключа, вставленного в отверстие С. Установка зубчатых шкивов распределительных валов: При затяжке гаек крепления зубчатых шкивов используйте приспособление, препятствующее их проворачиванию.

Установка заглушек для торцов распределительных валов с помощью оправки — поставьте новые пластиковые заглушки для торцов распределительных валов с помощью подходящих оправок Рисунок 3.

Замена ремня грм Рено 16V, логан, меган, сандеро, дастер, ларгус

Установка и цена нового ремня, сколько ходит ГРМ и при каком пробеге следует производить замену. Форум Renault Symbol Сообщение.

Брал машину 8 кл. Ролик можно тоже поменять,но не всегда. То же было не известно когда,что менялось.

Объявления на НН.РУ — Авто

Логотип Renault имеет интересную историю. Во время первой мировой войны компания успешно производила легкие танки.

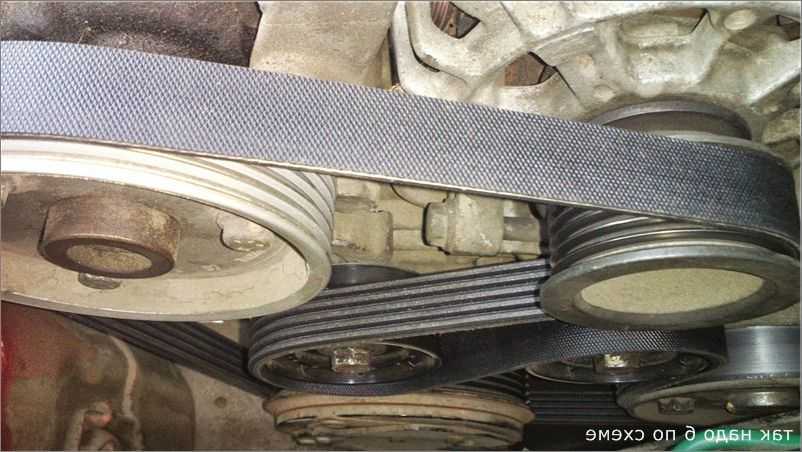

Ремень ставится сверху, сначала на ГУР, потом на обводной ролик, на генератор, кондиционер и в последнюю очередь через натяжитель на шкив коленвала.

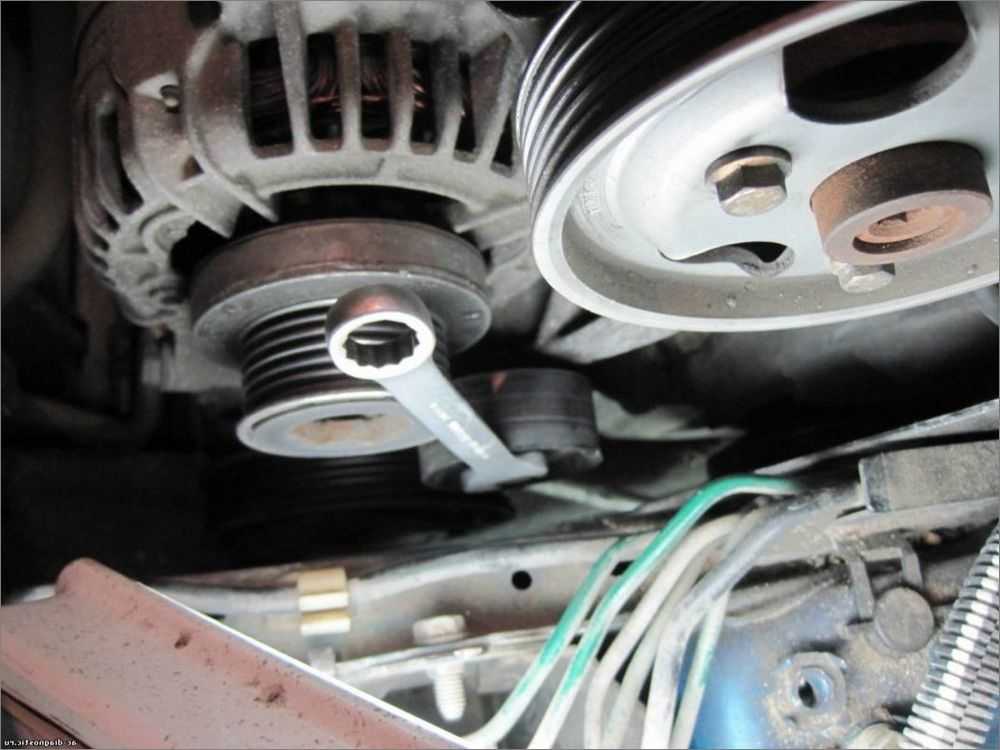

Опускаем двигатель, отжимаем натяжитель накидным ключом на 13 мм и вытаскиваем шестигранник, ремень натягивается Устанавливаем на место правую опору чтобы совместить отверстия в двигателе и опоре, пригодится монтировка, которой нужно притянуть двигатель на себя, например, за ухо около насоса ГУР Рекомендую почистить дроссельный узел и смазать шарниры привода дросселя, пока всё разобрано дроссель крепится одним болтом torx30 Разбираем корпус воздушного фильтра крестовой отвёрткой, выхлапываем воздушный фильтр, если его ещё не пора менять, очищаем от грязи нижнюю часть корпуса фильтра от песка и грязи Одеваем нижнюю часть корпуса аккуратно на дроссель, до этого, не забываем подсоединить трубку снизу.

Прикручиваем болты крепления корпуса фильтра на двигателе — кстати, резинки крепления сплющиваются и лучше подложить шайбочек, чтобы фильтр сидел крепко, а то он болается на двигателе, соответственно и дроссель тоже жестко не зафиксирован.

Ставим фильтр на место, собираем корпус воздушного фильтра. Прокручиваем коленвал по часовой стрелке, чтобы треугольная метка на шкиве распредвала встала посередине метки на крышке ГБЦ. Вставляем установочный палец ВМТ до полной блокировки коленвала. После этого коленчатый вал по часовой стрелке двигаться больше не должен!

Замена ГРМ Рено 1 К4М своими руками

Причиной быстрого обрыва ремня может стать не только истекший срок замены, но также и установка низкокачественного дешевого контрафакта, которые в принципе долго не живут. Мы рекомендуем устанавливать только оригинал или марки, одобренные производителем.

Артикул оригинала – 7701474359 или 130C13191R.

Предварительно подготовить:

  • набор различных ключей, шестигранников и отверток;
  • фиксатор коленвала (mot-1489) и распредвалов (mot-1469);
  • ненужные тряпки;
  • ВД-шка;
  • пара домкратов;
  • комплект ГРМ;
  • обводной и натяжной ролики.

Порядок проведения работ:

  • Переднее правое колесо необходимо поддомкратить, вывесить и снять.
  • Снять защиту поддона и подкрылок.

Снять приводной ремень допоборудования, отжав натяжитель.

  • Теперь необходимо поддомкратить и слегка вывесить мотор.
  • Снять крепежи опоры мотора (она же крышка) около газораспределительного механизма.

Убрать 2 шт. пластиковых заглушек распредвалов с торца головки блока (со стороны коробки переключения передач).

  • Далее нужно найти проем в корпусе сцепления в нижней части двигателя, чтобы обеспечить подход к венцу маховика.
  • Просунуть в отверстие силовую отвертку и заклинить коленвал, затем снять крепление, удерживающее приводной шкив допоборудования (в данный момент необходимо помощь второго человека, так как в одиночку удерживать вал и снимать болт невозможно).
  • Провернуть коленвал до того момента, когда пазы распределительных валов около коробки передач (там ранее были сняты заглушки) не выстроятся горизонтально по прямой. Прямая должна быть расположена под уровнем оси валов. Более подробно процедура описана ниже.

Чтобы добиться вращения коленчатого вала, необходимо:

  • выставить 5-ую передачу;
  • выкрутить свечи зажигания;
  • проворачивать ступицу за тормозной диск;
  • когда пазы встанут по прямой, а паз приводной шестерни коленвала будет направлен наверх, необходимо во все пазы поставить фиксатор типа mod-1469 (это пластина в форме буквы П толщиной 5 мм).

При условии, что все ранее описанные действия были выполнены правильно, фиксатор легко войдет в пазы.

Следующий фиксатор типа mod-1489 используется для крепления коленвала. Его ставят в проем, находящийся около щупа замера уровня масла. Перед установкой нужно из отверстия выкрутить заглушку.

  • После фиксации валов вновь приподнять силовой агрегат домкратом.
  • Снять болты с нижней и средней крышек привода ГРМ.

Внимание! Из-за того, что все болты имеют разный размер, обязательно нужно отметить, где какой из них стоял

Ослабить ролик натяжителя, после чего демонтировать ремень ГРМ.
Полностью снять ролики для замены (натяжной ролик устанавливается сразу, а обводной после монтажа ремня).
При установке нового ремня обратите внимание на метки – стрелки указывают направление движения.
При помощи ролика натянуть ремень, а затем проверить правильность установки.

Как проверить правильность установки ремня:

Убрать 2 фиксатора, после чего провернуть коленвал на четыре полных оборота.
Вновь оценить натяжение ремня ГРМ и особенно обратить внимание на пазы валов – правильно выставленные элементы будут стоять также в одну линию, а mod-1469 без затруднений будет устанавливаться в гнездо.
Если условия соблюдены, вы можете установить на место оставшиеся детали. Если есть несовпадение, необходимо переустановить валы, затем ремень, а после снова сделать проверку.

Сборка осуществляется в обратной последовательности – на место ставятся крышки привода, заглушки, опора мотора

Сборка осуществляется в обратной последовательности – на место ставятся крышки привода, заглушки, опора мотора.

По указанной инструкции можно провести самостоятельную замену ремня ГРМ Рено Меган 1 на бензиновом и дизельном двигателях. Инструкция предусматривает установку ремня на автомобиль с двумя распределительными валами. Если вал только один, то установка проводится еще проще – в ней вообще не участвуют фиксаторы.

Процесс замены ремня привода ГРМ Рено с фотографиями и описанием

Шаг 1. Поддомкрачиваем автомобиль и снимаем правое переднее колесо, после чего подкладываем снятое колесо под подрамник.


Фото 1 колесо под подрамникШаг 2. Снимаем боковой кожух, процедура довольно легкая.


Фото 2 Пластиковый правый кожух Шаг 3. Ставим автомобиль на 1-ую передачу нажимаем на тормоз и откручиваем головкой на 18 мм шкив коленчатого вала на ремень генератора.


Фото 3 Шкив коленвала Шаг 4. Ключом на 13мм ослабляем натяжитель генератора поднимаем ролик и снимаем ремень генератора.

Натяжитель генератора Обратите внимание что конструкция натяжителя будет различна для автомобилей с кондиционером и без него. Но не пугайтесь нужно всего лишь ослабить натяжитель и снять ремень

Шаг 5. Теперь откручиваем сам шкив ремня генератора.


Фото 5 Шаг 6. Вытаскиваем и убираем щуп масла. Снимаем или убираем все провода, которые будут мешаться при снятии крепления двигателя (подушка двигателя). Но предварительно сделайте упор под поддон как показано на фото 7(к примеру монтировку чтобы двигатель не упал).


Фото 6 Верхнее крепление двигателя


Фото 7 Шаг 7. Головкой или ключом на 16 мм откручиваем верхнее крепление двигателя 5 болтов, показанное на фото 6.

Фото 8 Шаг 8. Теперь нам предстоит снять две крышки ГРМ, пластиковая № 5 и дюралевая № 8. Сначала снимается пластиковая потом дюралевая. Головкой на 8 мм, откручивается пластиковый кожух 3 болта, и головкой на 13 откручиваем дюралевый кожух 4 болта, а головкой на 10 мм откручиваем 1 болт

Обратите внимание что нижние болты на дюралевом корпусе могут откручиваться с усилием так как данные каналы с завода промазываются герметиком


Фото 9 Схема двигателя


Фото 10 Шаг 9. Выставляем ГРМ по меткам. Метка на шестерне распредвала должна смотреть на значок «дачия» см. фото 11. И метка шестерни на шкиве коленвала также должна смотреть вниз, но бывает так что данной метки нет с завода и поэтому нужно нанести ее самостоятельно фото 12, но верхняя мертвая точка должна быть выставлена.


Фото 11


Фото 12 Шаг 11. Откручиваем натяжной ролик. Для этого понадобиться ключ на 16 и спец. Ключ для натяжения ремня ГРМ см. фото 13.


Фото 13 Шаг 12. Снимаем сам ремень.

Фото 14 Шаг 13. Собираем все в обратной последовательности, для начала устанавливаем на место натяжной ролик. Шаг 14. Ставим на место ремень. На ремне должны быть нанесены метки ставим его в соответствии с ними фото 15 и 16. Т.е. все метки на ремне должны совпасть с метками на шестернях распредвала и коленвала. Белая риска должна попасть на зуб с риской на шестерне

Обратите внимание. Стрелки на ремне должны быть по ходу движения, т.е

смотреть вниз фото 17.


Фото 15


Фото 16


Фото 17 Ну дальше объяснять мы не будем так как всё делаем в соответствии с этой инструкцией замены ГРМ только в обратной последовательности. Также если по фото вам было что-то непонятно, можете посмотреть подробное видео замены ремня ниже.

Ресурс цепи

Цепь ГРМ на Ситроене будет служить как минимум 170 000 км. Конечно, этот регламент может быть нарушен, если не соблюдать определенные правила эксплуатации двигателя. Во-первых, крайне не рекомендуется эксплуатировать автомобиль при повышенных нагрузках. Старайтесь не так часто использовать прицеп. Это создает дополнительную нагрузку на ремень. Во-вторых, если хотите, чтобы ремень служил дольше, забудьте про экстремальное вождение.

Если цепь сильно износится, она даже может оборваться. Хотя, конечно, происходит это крайне редко. Менять цепную передачу следует при появлении следующих дефектов:

Конечно, главным поводом для замены является регламентный пробег. Если время вышло, привод нужно менять, так как он обязательно успел получить большую степень износа. Износ наступит раньше времени, если авто эксплуатируется в условиях большого города. Но не стоит сразу же кидаться менять цепь. Вполне возможно, что она еще не полностью выработала свой ресурс. Вышеозначенные симптому могут говорить не только об износе цепи, но и о поломках других деталей узла ГРМ. Профессионалы рекомендуют приобрести набор Ликота. С его помощью можно проводить безошибочную диагностику состояния деталей. Он здорово поможет выставить точно по меткам валы и настроить регулировку фаз VTI. Также набор включает в себя специальное устройство, которым определяется степень натяжки цепи.

Что же такое Ликота и каким образом данный прибор работает? Это резьбовая втулка, которую ввинчивают вместо натяжителя. В инструкции по его эксплуатации четко описан весь процесс замера натяжения цепной передачи. Ничего сложного там нет. Стоит прибор около 8 000. Но покупать его необязательно. Многие определяют растяжение цепи по характерному шуму, который при этом начинает издавать двигатель

Ну и, конечно, нужно обращать внимание на внешние признаки – сколы, наличие люфта между звеньями. Если стандартная натяжка уже не дает результатов, цепь нужно обязательно заменить

А вот какие инструменты и расходные материалы вам обязательно для этого понадобятся:

Процедура выставления меток

Прежде чем рассматривать установку меток ГРМ, крайне важно понять одну простую вещь – зачем требуется данная процедура. Для этого нужно обратиться к устройству механизма и принципам его работы

В первую очередь, отметим, что двигатель практически всех автомобилей работает в 4 такта, из которых есть два интересных именно для нас. Если говорить точнее, то речь идёт о впуске топлива в цилиндры и выпуске отработавших газов, совместно называемые газораспределением.

Для того чтобы в момент первого запуска после установки или ремонта ГРМ устройство работало чётко и с правильным газораспределением, валы мотора должны стартовать из правильных положений. Именно для регулировки такового и нужны специальные метки, выставлению которых посвящена сегодняшняя статья

Важно понимать, что неправильная установка меток может как спровоцировать нерабочее состояние двигателя, так и вывести его из строя. Учитывая эти нюансы работы ГРМ, крайне важно знать, когда нужно выставление валов, и как осуществить его грамотно

Процедура замены: моторы К7J и К7М 8 клапанов

Прежде чем приступать, внимательно прочитайте инструкцию и убедитесь, что такая работа окажется вам по плечу. Если неправильно выставите метки ГРМ «Рено-», то будет нарушена синхронизация коленчатого и распределительного валов. Чем это грозит – мы уже писали ранее.

Ели сомнений нет, тогда придерживайтесь следующего порядка действия:

Приподнимите автомобиль с правой стороны домкратом и демонтируйте переднее правое колесо.
По правую сторону мотора будет установлен специальный металлический щиток для защиты от грязи. Его нужно демонтировать. Далее нужно снять ремень привода генератора, который мешает получить доступ к месту установки ГРМ.
При помощи гайковерта или ручного инструмента открутите крепежный болт шкива коленчатого вала и снимите деталь с агрегата. Гайковерт предпочтительнее, поскольку вращать ключом в ограниченном пространстве будет неудобно.
Под мотор машины необходимо установить подставку, чтобы при демонтаже правой опоры ничего не рухнуло. Если не хотите демонтировать защиту картера, то можно найти специальный продолговатый брусок, сечение которого будет меньше отверстия в защите для слива моторного масла. Его ставят как раз под это отверстие.
Далее необходимо отсоединить трубку, которая используется для продувания адсорбера

Осторожно отведите ее в сторону и закрепите изолентой или другим способом, чтобы она не мешала в ходе работ.
Далее вам понадобится ключ на 16. Правая опора мотора крепится к агрегату ГРМ и корпусу пятью болтами

Необходимо открутить их и снять опорный узел.
Обязательно вытащите щуп, чтобы случайно не повредить его. Отверстие рекомендуется заделать. Для этого можете использовать пластиковую крышку подходящих размеров или ее аналог.
Через нижний проем моторного отсека необходимо снять защитную панель. Она закреплена на механизме тремя болтами: один сверху и два по бокам. Производители используют болты на 10 или 8. Здесь все зависит от года выпуска автомобиля.
Выше защитного кожуха находится металлическая крышка. Ее также нужно снять, открутив пять болтов по бокам. Понадобятся несколько ключей (на 10, 13 и 16).
Далее важный шаг – установка метки ГРМ «Логан»
Механизм нужно выставить так, чтобы метка на шкиве распределительного вала совпала с аналогичной, отлитой на корпусе клапанной крышки.
Внимание! Во всех последующих работах строго запрещено проворачивать коленчатый или распределительный вал отдельно друг от друга, нарушая их синхронизацию. Демонтаж начинают с натяжного ролика, открутив его ключом на 16.
Как только натяжка исчезнет, достать ремень не составит труда.
Очистите от грязи все шкивы и ролики
Будьте осторожны и не проверните случайно коленвал или распредвал.
Закрепите натяжной валик на место, слегка ослабив его.
Натяните новый ремень. На изделии имеются две метки: нижнего и верхнего положения. Они должны совпадать с аналогичными значками на шкивах.
Выполните натяжку ремня и соберите конструкцию в обратном порядке.

Актуальный вопрос – как проверить ремень ГРМ на Renault Logan, в частности, натяжение? Здесь необходимо на самом длинном участке попробовать провернуть ремень перпендикулярно оси. Он должен поворачиваться на 90 градусов. Если этот показатель больше или, наоборот, ремень практически не поддается, то следует отрегулировать натяжение. Также можно руководствоваться двумя отверстиями на натяжном ролике. При заводской регулировке они стоят параллельно ремню, который идет ниже ролика.

Как видно, самое важное – это убедиться, что фаза не нарушена, а коленчатый вал установлен в синхронное положение с распредвалом. Перед сборкой всегда проверяйте, все ли метки выставлены правильно

В конце остается запустить мотор и убедиться, что агрегат работает нормально и никаких шумов от роликов или шкивов нет. Как правило, при замене ремня ГРМ меняют и ролики, последние часто стираются, ослабляя натяжение.

Оригинал

Ремень, позиционируемый как оригинальный, требуется реже менять. Обычно он имеет больший ресурс, вероятность его обрыва раньше срока крайне мала

Важно лишь помнить – в продаже представлено множество подделок. Важно внимательно ознакомиться с признаками таковых

Избегать покупки некачественного товара.

Наименование Артикул Цена, рублей
Power Grip (оригинал) 130C17529R. От 4 800

В продаже имеются не только ремни по отдельности. Но и целые комплекты для выполнения работ своими руками. В такой комплект входят ролики, некоторые иные компоненты. Желательно проверять перед покупкой все компоненты. Иногда в магазинах допускают ошибки. В коробке могут присутствовать не те детали. Причем этот факт будет выяснен уже в процессе выполнения работ.

Процедура замены ремня

Единственное отличие в проведении замены приводов на разных типах моторов — установка самонатягивающегося ролика. На 8-клапанных двигателях он узкий, а на 16-клапанных — широкий, что также влияет на ширину зубчатого ремня. Что же касается остальных действий, то они практически идентичные.

  1. Автомобиль обесточивается посредством отключения отрицательной клеммы от аккумулятора.
  2. Снимается впускной патрубок и зубчатый ремень вспомогательных узлов.
  3. Демонтаж шкива осуществляется выкручиванием соответствующих болтов отдельно взятых механизмов.
  4. Замена ремня ГРМ а на 8 клапанов продолжается снятием правой подвески мотора — снимается верхняя и нижняя крышка защиты одноимённого механизма.
  5. Закручиваются болты шкива коленчатого вала до тех пор, пока метка на распределительном валу не достигнет расстояния, соотносящегося с размером одного зубца. Далее, устанавливается для него оправка, и он проворачивается по ходу часовой стрелки до упора.
  6. Чтобы проверить имеющиеся метки нужно снять заглушки на отверстиях ГРМ, чему предшествует демонтаж воздухозаборника. Затем посредством отвёртки вынимаются заглушки, чтобы необходимые для работы отверстия были открыты.
  7. Крепёжные болты ослабляются, что дублируется на соответствующем ролике и силе натяжения ремня ГРМ. Только после этого его можно снимать и переходить к установке нового элемента. Здесь необходимо следить за тем, чтобы пазы на двигателе полностью совпадали с выступами ролика.
  8. Замена ремня ГРМ Ларгуса с 16 клапанами, точнее, его натяжение осуществляется с такой последовательностью узлов: коленчатый вал, водяной насос, распределительный вал. При этом нужно ориентироваться на стрелки, имеющиеся на ремне — они направлены по ходу движения.
  9. В конце производиться регулировка натяжения, снятие фиксаторов, а также установка заглушек в отверстиях. Если ремень будет натянут слишком слабо, то это может привести к перескакиванию зубцов, что недопустимо. В случае его перетяжки наблюдается преждевременный износ, а также нагрузка на ГРМ будет непомерно высокой.
  10. Дальнейшая сборка всего устройства происходит в обратном порядке.

В процессе выполнения замены следует обращать внимание на чистоту внутреннего пространства двигателя. Как правило, в процессе его эксплуатации там скапливается пыль и грязь, которую нужно своевременно удалять

Следует тщательно вытирать корпус мотора, шестерни и защитный кожух как с внутренней, так и с наружной стороны.

Когда менять ремень ГРМ

Чтобы уточнить необходимость выполнения замены, проверяют метки ремня ГРМ Рено Симбол и проводят другие диагностические работы – о них речь пойдет далее. Но есть и общие правила обслуживания.

Производители относительно периодичности замены дают туманные рекомендации, предлагая 2 варианта на выбор. Первый – стандартная эксплуатация авто с обычным режимом. В таком случае каждые 90-110 тыс. км пробега нужно будет проверять состояние ГРМ, при необходимости выполнять замену.

Важно! Все цифры носят общий характер, более точные можно найти в руководстве по эксплуатации к конкретному автомобилю

Второй режим – напряженный или неблагоприятный. В таком случае обслуживания делают каждые 60 тыс. км

Если принимать во внимание непростые дорожные условия в РФ, ждать 100 тыс. км пробега не приходится большинству водителей

В случаях, когда авто эксплуатируют не очень активно, лучше не отсчитывать 60 тыс. км, а проводить плановые ТО каждые 4 года. Экстренное обслуживание выполняют в случае обнаружения повреждений, прочих дефектов, посторонних звуков.

Вместе с ремнем рекомендовано заменять ролики. Эти элементы отвечают за нормальное вращение рабочих систем, корректируют сопротивление. О роликах не следует забывать, поскольку только замена ремня может быть чревата различными проблемами.

Новый ремень может оборваться, если ездить на старых роликах

Для чего служит ремень ГРМ и где находится

Основной задачей деталиявляется передача крутящего момента с распредвала на коленвал, а также обеспечение их синхронного вращения. Синхронность эта очень важна для надлежащей работы газораспределительного механизма, осуществляющего впуск в цилиндры топливно-воздушной смеси и последующий выпуск отработавших газов.

Исправность ремня также очень важна для двигателей, в которых поршни расположены в одном блоке с клапанами. Подобная схема сейчас является наиболее распространённой. Однако, несмотря на то что клапана расположены в одном пространстве с поршнями, компоненты эти не встречаются именно благодаря ремню ГРМ. В случае обрыва поршень бьётся в открытый клапан и тот гнётся, плюс клинит поршень. В результате двигатель требует серьёзного ремонта. В частности, головки блока цилиндров.

Ремень газораспределительного механизма с набором креплений и роликами

Для каждого автомобиля производители прописывают в инструкции свой пробег, после которого нужно проводить замену ремня ГРМ. У иномарок цифры пробега до замены могут составлять до 120 тыс. км. У отечественных автомобилей — 50–60 тыс. км. Но всё же лучше перестраховаться, отнять от рекомендуемых значений где-то 15% и уже на полученный пробег ориентироваться. В случае когда не известно время последней замены, его нужно хорошенько осмотреть на предмет износа.

Последствия обрыва ремня ГРМ

Поиски детали не займут много времени. После того как поднят капот, практически сразу бросается в глаза зубчатый ремень из прочной плотной резины. В отличие от других своих собратьев, он может проходить ещё через ряд других шкивов. Так что, наряду с передачей крутящего момента с коленвала на распредвала, деталь может также выполнять ряд дополнительных функций. Всё перечисленное обуславливает постоянных высоких нагрузок, ведущих к постепенному износу, даже несмотря на прочность материалов, из которых он изготовлен.

Почему может оборваться

Бывает, что даже новый ремень изнашивается и рвётся в очень короткий срок. Скорее всего, происходит смещение, из-за чего ремень «съедает» и в дальнейшем происходит обрыв. Основных причин может быть несколько:

  1. В подавляющем большинстве случаев надо грешить на помпу, так как подшипники в ней стоят не по центру шкива, а немного смещены в сторону. Их износ со временем может привести к перекашиванию оси помпы, а значит к перекашиванию шкива и сползанию ремня ГРМ. Также случается, что при установке новой помпы, место крепления было плохо зачищено и даже небольшие остатки грязи или смазки могут привести к незаметному на первый взгляд, но существенному в дальнейшем перекосу.
  2. Сильная изношенность натяжного или направляющего роликов.
  3. Появившаяся течь машинного масла из сальника распредвала.
  4. Износившиеся зубья шестерней распределительного и коленчатого валов. Характерным признаком в этом случае является появление отслаиваюхщися зубцов на самом ремне.
  5. Механизм или сильно затянут, или чересчур ослаблен.

«Лад-Ларгус» 16 клапанов — замена ГРМ: инструкция. Когда менять ремень ГРМ на «Ладе-Ларгусе»?

Необходимо осуществлять замену ГРМ на «Ларгусе» (16 клапанов) согласно карте технического обслуживания. От состояния ременной передачи зависит то, насколько точно будет осуществляться газораспределение в двигателе. От коленчатого вала передается движение при помощи гибкого ремня на жидкостную помпу и распределительные механизмы.

При ремонте обязательно нужно обращать внимание на все сопутствующие элементы. Если присутствует неисправность жидкостного насоса, либо же шкивы распредвалов имеют сильный износ, необходимо произвести замену этих элементов

Покупайте запчасти только у проверенных производителей и у добросовестных продавцов.

Ремень ГРМ для Дастер 2.0 (F4R)

Ремкомплект ГРМ 130C11551r

Устанавливаемый с завода ремень ГРМ имеет артикул 8200542739, производитель Gates, средняя цена — 3200 руб. Наиболее близкий аналог – 5550 XS, цена 1400 руб. По конструкции и жесткости идентичен с ремнем 8201069699 от Дастер 1.6, но немного меньше в размерах. Для замены попутно покупают:

  • натяжной ролик — 130706246r, цена — 5000 руб.
  • обводной — INA 532065410, цена — 1800 руб
  • болт, 8200044050, цена — 160 руб.

Заглушки ГБЦ на Дастер 2.0 идентичны, как и на Дастере с 1.6-литровым двигателем.

Также можно покупать вышеперечисленные детали в виде ремкомплекта ГРМ. Артикул — 130C11551r. Цена — 5300 руб. Аналогичный комплект у Gates — K055550XS, цена — 4000 руб. В данный набор также входят заглушки ГБЦ.
