Наладка кнопки стоп-сигнала на Ланосе

После того, как проехал на Ланосе 13 тысяч километров у меня пропал стоп-сигнал. Некоторые автомобилисты могут так годами ездить, о меня такой вариант не устраивает. Во-первых, ездить без стоп-сигналов опасно, ведь сзади едущая машине не знает в какой момент вы нажимаете на педаль тормоза, а во-вторых, меня раздражает, когда что-то в машине не работает, хочется скорее починить и я не успокаиваюсь, пока этого не делаю, вне зависимости от того, делать я буду сам или загоню машину в автосервис.

Лампочки на фонарях целые, предохранители соответствующие тоже, значит искать причину нужно дальше. Выдернул соединение с так называемой лягушки, которая подает сигнал с педали тормоза. Демонтировал ее, с обратной стороны выдернул четыре усика фиксатора, разобрал элемент. Также нажал фиксатор площадки с контактами, внутри все почистил и намазал графитовую смазку. Потом все собрал заново.

После этого стоп-сигнал заработал, но ненадолго. Вскоре стопари снова перестали гореть, тогда я быстренько вытащил лягушку, приставил к нему отрезок провода и проверил, будут ли гореть фонари. Если бы лампочки не засветились, то значит проблема была бы не в лягушке, но ведь они стали гореть. Снова разобрал ее, внутри хорошая смазка, но один контакт отошел.

Хотел паяльником восстановить соединение, но у меня под рукой его не было. Не ездить же так дальше, да и покупать паяльник специально из-за этого не хотелось, поэтому решил купить новую лягушку, благо, стоит она недорого и найти ее можно в любом автомагазине, где продают запчасти на Ланос. По поводу того, можно ли сюда поставить лягушку от другого автомобиля, я не знаю, не пробовал, но думаю, что можно, ведь там конструкция у всех примерно одинаковая, отличия могут быть только в форме, так что при желании попробуйте, должно получится.

И все же паяльник купить нужно, потому что с возрастом у машины количество неисправностей в электрике только увеличивается. Некоторые из них я самостоятельно устранить не могу, но многие поломки ремонтируются элементарно, так что будут свободные деньги, сразу же пойду в магазин за паяльником.

Источник

Способы устранения поломки

Устранение неполадок – процесс не сложный и вполне по силам даже начинающим автолюбителям (автор видео — Автоэлектрика ВЧ).

Воспользовавшись мультиметром, нужно прозвонить проводку. Поврежденные или оборванные участки следует заменить целыми или спаять. Если на контактах есть следы окислительных процессов, их нужно зачистить.

Если перегорели светодиоды, то их нужно менять парами. Если вышел из строя прерыватель, его нужно заменить новым, так как он не подлежит ремонту. Перед заменой следует отключить питание автомобиля, сняв отрицательную клемму с аккумулятора. Затем от прерывателя отсоединяем провода питания. Далее нужно ослабить контргайку и выкрутить основную гайку крепления выключателя к кронштейну.

Замена выключателя тормозных сигналов

Перед установкой новую лягушку следует проверить на работоспособность. Это можно сделать с помощью омметра. Подключаем устройство к прибору и замеряем сопротивление. При замкнутом контакте сопротивление должно быть нулевым. Если нажать на шток, контакты должны разомкнуться, сопротивление в этом случае стремится к бесконечности.

Отдельные рекомендации по регулировке и эксплуатации ручного тормоза renault logan

Механизм задних тормозов Рено Логан регулируется самостоятельно по мере износа колодок. Поэтому не нуждается в каких либо регулировках, например храповика. Если трос вытянулся и не поддаётся регулировке, то его обязательно нужно заменить, а не стремиться что либо подкрутить в механизме заднего тормоза.

Такими «регулировками» можно нарушить слаженность работы системы, и при нажатии на педаль тормоза, одно колесо будет тормозить хуже, другое клинить. Это чревато аварией, несёт угрозу здоровью и жизни.

Рено Логан простая и надёжная машина, в которой можно легко самостоятельно сделать многие регулировки и ремонты. Не исключение и натяжение троса ручного тормоза. Вовремя регулируйте и всегда пользуйтесь ручником. И тогда ваш автомобиль никуда самостоятельно не уедет со стоянки.

Регулировку стояночного тормоза («ручника») тормозной системы автомобилей Рено Логан 1,4 необходимо проводить при появлении признаков ухудшения в его работе (плохо удерживает стоящий автомобиль), а так же после замены тормозных колодок задних тормозных механизмов или после замены деталей ручника.

Необходимые инструменты— Трубчатый ключ или высокая головка на «10»— Ключ TORX T20Подготовительные работы— Устанавливаем автомобиль на ровную площадку, включаем первую передачу для его фиксации. Дополнительно устанавливаем под колеса упоры.

— Поддомкрачиваем и вывешиваем задние колеса автомобиляПорядок регулировки стояночного тормоза («ручника») автомобилей Рено Логан 1,4— Снимаем облицовку тоннеля полаДля этого поднимаем рычаг «ручника». Ключом TORX T20 отворачиваем винт крепления облицовки. Приподняв ее вверх снимаем ее с рычага «ручника».

— Поднимаем рычаг ручника на 6 щелчков вверхРучник должен полностью стопорить задние колеса автомобиля при шести-восьми щелчках храпового механизма. Проверяем вращая рукой оба задних колеса. Если задние колеса вращаются и не стопорятся, регулируем натяжение тросов ручника вращением регулировочной гайки.

— Вращаем регулировочную гайку стояночного тормозаИспользуем торцевой ключ или длинную головку на «10» (см. фото в начале статьи). Завернув гайку на пару оборотов, проверяем вращение колес. Путем такой постепенной регулировки добиваемся, чтобы при поднятом на шесть щелчков рычаге «ручника» задние колеса было невозможно повернуть руками, а при опущенном до упора вниз наоборот свободно и бесшумно вращались.

При соблюдении этого условия можно считать, что стояночный тормоз автомобиля Рено Логан 1,4 правильно отрегулирован.

Если при 6-8 щелчках ручника и после проведения регулировки колеса продолжают вращаться, то скорее всего придется заменять изношенные тормозные колодки задних тормозных механизмов новыми.

Примечания и дополнения— Можно провести итоговую проверку правильности регулировки стояночного тормоза автомобиля Рено Логан 1.4: автомобиль должен удерживаться ручником на уклоне 23%. Попытка тронуться с места на горизонтальной поверхности и поднятом ручнике должна быть неудачной. При этом двигатель автомобиля может глохнуть.

Еще статьи по тормозной системе автомобилей Рено Логан 1,4.

Замена передних тормозных колодок автомобиля Рено Логан.

Схема подключения лампы неисправности тормозной системы Рено Логан.

Как снять суппорт Рено Логан 1,4.

Замена тормозных дисков Рено Логан.

Ручной тормоз является важнейшим элементом тормозной системы автомобиля. Именно с помощью ручника возможно статичное положение машины на наклонной поверхности. Активировать стояночный тормоз довольно просто – в салоне каждого автомобиля есть специальный рычаг. Однако, как показывает практика, многие водители пренебрегают своевременным обслуживание и ремонтом ручного тормоза, полагая, что функцию по препятствию произвольного движения автомобиля с легкостью выполнит пониженная передача.

Рено Логан производили в период с 2005 по 2020 год. За это время было выпущено порядка 500 тысяч экземпляров модели. Массовых жалоб со стороны владельцев машины на то, что еще с завода авто выпускаются со слабым или некачественным стояночным тормозом, нет. Но, ни один водитель точно не в силах предугадать, когда потребуется подтянуть трос ручника на Рено Логан.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Вопросы выбора и замены выключателя стоп-сигнала

Выключатели стоп-сигнала интенсивно работают при эксплуатации транспортного средства, поэтому они с высокой степенью вероятности могут выходить из строя. Как показывает практика, ремонтировать этот прибор в большинстве случаев не имеет смысла — дешевле (да и проще) купить и установить новый выключатель.

При выборе пневматических и гидравлических выключателей следует опираться на тип присоединительного штуцера и рабочее давление в приводе тормозов — выключатель должен соответствовать ему, чтобы обеспечивать надежное срабатывание стоп-сигналов. При использовании прибора с более высоким или низким рабочим давлением стоп-сигналы либо не будут загораться при нажатии на педаль, либо будут срабатывать даже при случайных колебаниях давления в пневматической или гидравлической системе.

Замена и регулировка выключателя тормозных сигналов должны выполняться в соответствии с инструкцией по ремонту и техническому обслуживанию транспортного средства. При выполнении работы нужно соблюдать требования техники безопасности и ряд рекомендаций. Например, менять выключатель с пневмоприводом следует при неработающем компрессоре и после стравливания давления.

Установка выключателя с гидроприводом почти всегда связана с утечкой рабочей жидкости, поэтому после ремонта нужно восполнить утечку и, при необходимости, прокачать систему (удалить пузырьки воздуха). А в случае замены механического выключателя, следует выполнить точную регулировку для уверенного срабатывания стоп-сигналов.

Верный выбор выключателя и правильный его монтаж — залог надежной работы световой сигнализации транспортного средства.

Скачивание книги

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

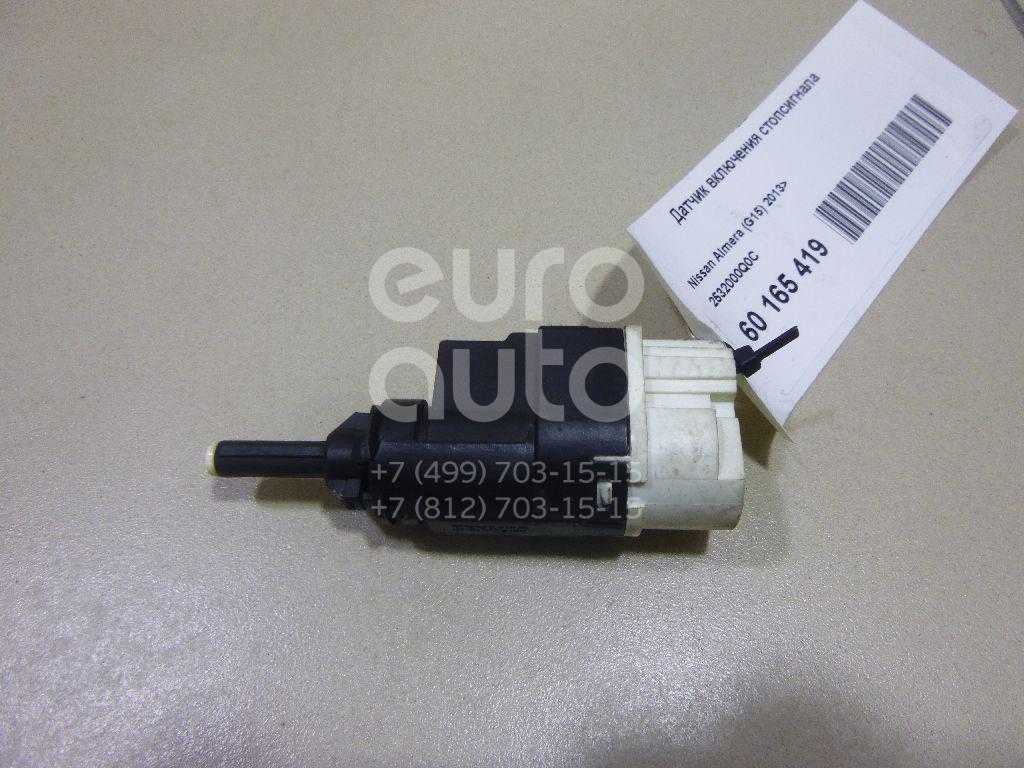

7. Выключатель стоп-сигнала

Снятие выключателя стоп-сигнала

Внимание:

Обращайтесь с выключателем стоп-сигнала (2) с осторожностью. Шток допускается (4) перемещать только при регулировке размера (Х)

Шток допускается (4) перемещать только при регулировке размера (Х).

1. Разъедините разъем (1) выключателя стоп-сигнала.

2. Поверните выключатель стоп-сигнала (2) на четверть оборота против часовой стрелки.

3. Снимите выключатель стоп- сигнала.

Установка выключателя стоп-сигнала

Внимание:

Обращайтесь с выключателем стоп-сигнала (3) с осторожностью. Шток допускается (4) перемещать только при регулировке размера (Х)

Шток допускается (4) перемещать только при регулировке размера (Х).

Выключатель стоп-сигнала подлежит обязательной замене в случае если:

шток (4) не касается датчика (3).
требуется более чем трехкратное повторение регулировки размера (Х).

1. Измерьте размер (Х) выступания штока (4)

Если размер (Х) меньше 13 мм, отрегулируйте его, осторожно потянув за конец штока. Размер (Х) должен быть в пределах от 13 мм не менее до 14 мм не более

2. Рукой нажмите на педаль тормоза.

3. Установите выключатель стоп-сигнала на педальный узел.

Рено Логан — не работает звуковой сигнал Как снять и отремонтировать подрулевой переключатель?

На моем Рено Логан со временем перестал работать звуковой сигнал, но отказывался работать не совсем, а в определенных положениях подрулевого переключателя. При включенных фарах ближнего света клаксон не работал, но стоило свет выключить, как работа его возобновлялась. Также сигнал работал нормально, если был включен поворотник. Все это дало основание сделать заключение, что причина нестабильной работы клаксона кроется именно в подрулевом переключателе.

Решений напрашивалось два:
1) заменить переключатель полностью;
2) попытаться отремонтировать его самостоятельно.

Но в любом случае требуется снимать и разбирать переключатель. Набравшись решимости и вооружившись необходимым инструментом, приступил к работе самостоятельно.

Для снятия потребовались следующие инструменты:
• ключ TOPX T-20 (или отвертка с удлинителем не менее 10 см и битой T-20);
• отвертка с крестообразным наконечником.
В дальнейшем для ремонта понадобился паяльник с паяльными принадлежностями (канифоль, припой и кусок провода).

Чтобы добраться до переключателя нужно открутить два самореза отверткой Т-20 в пластмассовом кожухе на рулевом колесе.

Подсказка: не пытайтесь найти саморезы, шаря отверткой горизонтально в глубине отверстий — их там нет. Саморезы расположены вертикально и, соответственно, инструмент держите параллельно торцевой стенке кожуха.

После того, как саморезы будут выкручены (не бойтесь их потерять, они со своих мест никуда не денутся, а так и останутся в своих гнездах), разъединяем верхнюю и нижнюю части кожуха и откладываем в сторону.
После снятия кожуха откроется следующая картина:

Чтобы иметь возможность подобраться к винтам, нужно повернуть рулевое колесо влево на 90° относительно нейтрального положения и крестовой отверткой отвернуть оба винта, после чего можно снимать сам подрулевой переключатель, потянув его с небольшим усилием влево.

Затем нужно переключатель отсоединить от колодки с проводами, для чего надо нажать на два пластиковых зажима по бокам колодки.

Теперь можно переходить непосредственно к осмотру и ремонту. В результате осмотра выявлен сломавшийся провод, который и был заменен с помощью паяльника.

Почему происходит обрыв провода Вы поймете, посмотрев видео в конце статьи. Там же показана последовательность работ.

Времени на работу потребовалось около часа и обошлась она без каких-либо финансовых издержек, в то время как стоимость переключателя колеблется от 2 тысяч рублей (сторонние изготовители) до 8 тысяч (оригинал).
Если Вы все же по каким-то причинам предпочтете замену ремонту, то при выборе обратите внимание на соответствие количества проводов в переключателе.
Отсутствие некоторых из них приведут к неправильной работе — например, могут не включаться задние противотуманные фонари или что-то еще.

Скачивание книги

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Возможные неисправности: признаки и причины

Если не горят стопы, причина может быть в следующем:

плохие контакты;
повреждение проводки, расположенной в гофре между дверью и кузовом;
перегоревшие осветительные элементы.

Бывает ситуация, когда тормозные фонари горят постоянно, если включены . При этом передние фары могут и не гореть. Если они выключены, дополнительные осветительные приборы работают в штатном режиме.

В этой ситуации возможно:

закоротили контакты габаритных огней и стопов;
отсутствует масса на габаритах;
неисправна двухконтактная лампа;
цепь замкнулась, а размыкания не произошло.

Если габариты и стоп-сигналы горят, а зажигание выключено, то необходимо проверить, нет ли замыкания плафонов на корпус. Причина может быть в некачественном контакте минусового провода с массой.

Установка и регулировка

1. Проверьте работоспособность выключателя стоп-сигнала.

2. Полностью вытяните управляющий плунжер из корпуса выключателя стоп-сигналов.

3. Нажмите педаль тормоза и в этом положении педали вставьте выключатель стоп-сигнала в кронштейн и поверните его на 90° по часовой стрелке.

4. Отпустите педаль тормоза, при этом произойдет автоматическая регулировка выключателя стоп-сигналов.

5. Подсоедините электрический разъем к выключателю стоп-сигналов.

6. Проверьте работу выключателя стоп-сигналов. Даже при незначительном нажатии на педаль тормоза стоп-сигналы должны загораться.

7. Установите покрытие в углублении для ног водителя.

Замена повторителя стопов своими руками

Если ремонт повторителя нецелесообразен, его следует заменить.

Процесс замены представляет собой выполнение следующих шагов:

С помощью ключа откручиваем крепления задней части стопа и снимаем ее.
Затем присоединяем положительный провод осветительного прибора к клемме, где находится лягушка стоп-сигнала. Для этого необходимо завести провод в багажное отделение, отвернуть с правой стороны обшивку, и подключить к нужной клемме. В качестве минуса может выступать болт в багажном отделении.
На проводку следует одеть термоусадку. Чтобы провода не болтались, их нужно закрепить изоляционной лентой.
Завершающим шагом будет проверка прибора на работоспособность.

Фотогалерея

Если на автомобиле установлен повторитель с лампами накаливания, то при подключении прибора со светодиодами по приведенной схеме, будет неправильно работать контроль ламп по причине разной нагрузки. В этом случае следует завести плюсовой провод в блок контроля лампочек и присоединить его к клемме 54Н.

В качестве стоп-сигнала на заднее стекло в верхней части по всей длине можно приклеить ленту со светодиодами. Ее нужно подключить к штатному устройству, и она будет работать аналогично

Важно соблюсти полярность. Чтобы лента не бросалась в глаза, ее можно покрасить в черный цвет

Приклеиваем ленту с помощью двустороннего скотча. Делаем проверку на работоспособность.
