Где находятся предохранители и за что отвечают
В автомобиле Рено Флюенс спереди под капотом установлены два монтажных блока:
- с плавкими элементами;
- для отключения АКБ.
Первое устройство выполняет защиту цепи отопительного оборудования, ABS/ESP, реле вентилятора системы охлаждения. Найти его можно возле стойки. Блок представляет собой коробку с устройствами внутри, которые надежно прикрываются крышкой.
Блок отключения АКБ следит за работой стартера и его реле, генератора, гидроусилителя рулевой колонки и ЭБУ.
Возле аккумуляторной батареи находится еще один блок, который отвечает за дополнительный отопитель, блок предохранителей в салоне и подкапотном пространстве, управление ABS и ESP.
Подписка на новости
Журнал «КУЗОВ» – один из автожурналов России для профессионалов авторемонтного бизнеса. На его страницах вы сможете найти интересующую вас информацию по всем аспектам деятельности авторемонтных предприятий, кузовным технологиям, методикам окраски и подготовки различных видов поверхностей автомобиля, информацию о лакокрасочных и других расходных материалах, автосервисном оборудовании, а также узнать о последних тенденциях на современном автомобильном рынке.
На сегодняшний день ввиду того, что автомобильные сайты стали все чаще появляться в сети интернет, авто журналы России тоже стали весьма популярны среди любителей. И зачастую так сложно встретить среди всех этих сетевых заметок что-то стоящее, что в любую минуту поможет не только найти всю необходимую информацию, но и стать настоящим ориентиром в мире авто.
Согласитесь, если Вы являетесь владельцем автомобиля, то Вам, как никому так важно знать о своей машине все. Обо всех нюансах работы, о подводных камнях, Вы можете узнать из нашего журнала
Также нашими специалистами проводятся регулярные выезды на мероприятия и конференции, связанные как с новинками авто, так и с ретромобилями.
Мы предлагаем искушенным автолюбителям обратить внимание на деловую сторону вопроса – автобизнес. Как в настоящее время происходит обучение персонала автосервиса, какими новыми возможностями обладают современные автомастера
Мы поможем Вам не ошибиться и выбрать самый правильный автосервис
Мы постарались вычленить все самое важное и интересное из мира авто. Ведь каждому автолюбителю интересна не только, например, технология удаления вмятин со своей машины, но и то, какие новинки автобизнеса в настоящее время на актуальны
В разделе «Пресс-центр» можно ознакомиться с самыми последними новостями и как с актуальными, так и с будущими событиями из мира автобизнеса. В разделе Премьеры сезона подборка наиболее ожидаемых новинок автомобильного рынка. Самые интересные кадры с различных автомобильных мероприятий находятся в рубрике Фотогалерея. Ремонтные работы в динамике можно увидеть в разделе Видео.
Издание известно на рынке профессиональных печатных СМИ более 8 лет. Предназначено для профессионалов автомобильного рынка, рассказывает не только о самых актуальных новостях и проблемах отрасли, но и предлагает пути их решения на примере опыта активных участников этого сегмента рынка.
Широкие рекламные возможности, обеспечиваются четко выверенной целевой аудиторией журнала, оптимальной структурой его распространения в России и странах СНГ, а также профессиональным редакционным контентом и высоким качеством полиграфии.
Блок предохранителей и реле Renault Fluence в моторном отсеке
В моторном отсеке у машины есть аж 3 места, где установлены предохранители. Все они расположены с левой стороны и отмечены на картинке. Это самый большой и заметный блок, затем поменьше рядом с ним и блок возле аккумулятора. Смотрим цифры 1,2,3 на картинке.
Начнем с самого большого блока под цифрой 1. Схематично он будет выглядеть так, если вы откроете крышку и взгляните на него.
1. 10А — Габаритный свет (правая блок-фара, правый задний фонарь, блок-фары), фонари освещения номерного знака, подсветка прикуривателя, подсветка переключателей электро стеклоподъемников, аудиосистема, блок управления навигационной системой, подсветка выключателей и переключателей на панели приборов2. 10А —Габаритный свет (левая блок-фара, левый задний фонарь), левый фонарь на двери багажного отделения3. 15А — Насос омывателя фар4. 20А —Противотуманные фары5. 10А —Дальний свет (левая блок-фара)6. 10А —Дальний свет (правая блок-фара)7. 15А —Диагностический разъем, реле обогрева заднего стекла, селектор режима работы АКП, электрокорректор фар, блок управления газоразрядными лампами, блок управления дополнительным отопителем, ограничитель скорости, автоматический стояночный тормоз, блок управления системой автоматической парковки, зеркало с затемнением в салоне8. 30А —Блоку правления ABS, ESP9. 30А —Передний стеклоочиститель10. 10А —Блок управления подушками безопасности11. 20А — Не используется12. 7,5А —Блок управления АКП13. 25А —Система управления двигателем14. 15А —Датчики концентрации кислорода — нагрев15. 20А —Блок управления АКП16. 5А — Сигналы торможения, блок управления электрооборудованием, электро усилитель руля17. 10А —Датчик режимов работы АКП, электрокорректор фар, реле света заднего хода18. 15А —Блок управления электрооборудованием19. 30А —Стартер20. — Не используется21. 20А — Топливный модуль, катушки зажигания22. 10А —Электромагнитная муфта компрессора кондиционера23. 5А —ЭБУ системы впрыска24. 20А — Ближний свет (левая фара), электрический корректор25. 20А — Ближний свет (правая фара), электрический корректор
Блок установленный на месте 2 имеет следующую условную схему расположения предохранителей и реле.
A — Не используетсяB — Реле подогревателя топлива C — Реле света заднего хода D — Не используетсяF1 80A – блок интерфейса отопителя F2 70A – блока предпускового подогрева F3 50A – ЭБУ коробки передач F4 80A – блок интерфейса отопителя F5 60A – Электро вентилятор через реле высокой скорости вентилятора F6 20А – Подогревателя топлива F7 — Не используетсяF8 30А — Управления реле вентилятора F9— Не используется
Теперь о предохранителях установленных за аккумулятором, место 3.
F1 — 190A СтартерF2 — 50A блок предохранителей и реле в салонеF3 — 80A блок предохранителей и реле (блок управления и коммутации) в моторном отсеке 1, блок предохранителей и реле в салонеF4 — 300A / 190A блок предохранителей и реле в моторном отсеке 2 / генераторF5 — 80A электрический усилитель рулевого управленияF6 — 35A электронный блок управления двигателем (ЭБУ) / блок предохранителей и реле (блок управления и коммутации) в моторном отсеке 1
Самое время переходить к предохранителям в салоне.
Предохранители Renault Fluence
Французский авто Рено Флюенс увидел свет в 2009 году. Однако, с того времени прошло немало лет и машина менялась в модификациях. Вместе с рестайлингом модели менялся и экстерьер салона.
Но это никак не отразилось на расположении предохранителей и реле автомобиля.
Электрооборудование данного автомобиля выполнено на высоком профессиональном уровне. Электронные системы работают исправно, а в случае выхода из строя, немедленно подается оповещение водителю о появлении поломки.
Надежную защиту от повышения тока в системе обеспечивают специальные вставки – предохранители, установленные в монтажном блоке. В случае возникновения короткого замыкания, вставка перегорит и ее меняют на новую.
Совет. Есть категория автолюбителей, которые временно устанавливают вместо предохранителя «жучок» в виде проволочки. Этого делать не рекомендуется, поскольку возникает опасность выхода из строя всего монтажного блока. У опытных водителей всегда в запасе есть еще один блок на замену. При этом, он должен быть рассчитан на такую же силу тока, чтобы электроника не сломалась
Процесс замены
Предположим, в замене нуждаются предохранители ближнего света левой и правой фары данного Рено.
Чтобы получить доступ к реле и предохранителям, следует сдвинуть два держателя оранжевого цвета вбок (делать это стоит аккуратно, они хрупкие и съемные, поэтому легко ломаются и теряются), затем освободить три фиксатора (один задний и два передних).
После этого можно снимать крышку БП. Нужные нам части расположены с обратной стороны платы. На картинке они в нижнем правом углу, обозначены как Ef24 (левая фара) и Ef25 (правая фара).
На крышке монтажного блока с внутренней стороны приведена схема расположения элементов. Извлечение следует производить специально предназначенным для этого пинцетом, который находится там же. Прежде всего убедитесь в том, что предохранители действительно нуждаются в замене. На изображении наглядно показано различие между исправным (В) и перегоревшим (С).
По таблице номинальных токов узнайте размерность неисправного элемента. В нашем случае – 10 ампер. Установите при помощи пинцета элементы нужного тока на место извлеченных. Важный момент в общем случае: если электроника не работает без видимых на то причин при исправном предохранителе, либо поставленный элемент перегорает через небольшой промежуток времени, следует обратиться в авторизованный сервисный центр для выявления причин неисправности и последующего устранения.
Рено флюенс — все предохранители и реле
Компактный автомобиль Renault Fluence представили в 2009 году. Поставлялся в Россию и страны СНГ в 2010, 2011, 2012, 2013, 2014, 2015, 2021, 2021, 2021 годах. За этот период модель Fluence прошла рестайлинг два раза. Во много менялся экстерьер. Мы предоставляем полную информацию о предохранителях и реле рено флюенс. Покажем где находятся блоки, их фотографии и схемы с описанием назначения, а так же отдельно выделим предохранитель прикуривателя.
Возможны отклонения в представленном материале и Ваших блока. Производитель может вносить изменения зависящие от электро оснащенности, двигателя и года выпуска автомобиля.
3. Замена предохранителей
Внимание:
В соответствии с законодательством и из предосторожности приобретите на сервисной станции компании-производителя запасной набор с комплектом ламп и предохранителей. Предохранители в салоне
Предохранители в салоне
При неисправности одного из электроприборов прежде всего проверьте соответствующие предохранители.
Отсоедините крышку (A).
Извлеките предохранитель с помощью пинцета (1), расположенного на тыльной стороне крышки.
Чтобы извлечь предохранитель из зажима, сдвиньте его в сторону (как показано на рисунке).
Свободные гнезда для предохранителей использовать не рекомендуется.
Внимание:
Проверьте соответствующий предохранитель и при необходимости замените его обязательно новым, имеющим тот же номинал.
Предохранитель с большим значением номинального тока может вызвать перегрев электрической сети (риск возникновения пожара) в случае чрезмерного потребления электрической энергии оборудованием.
Назначение плавких предохранителей
Примечание:
Наличие предохранителей зависит от степени электрооснащенности автомобиля.
| Номер | Назначение |
| А | Задние электростеклоподъемники |
| В | Наружные зеркала заднего вида с электроприводом |
| С | Перекрытие системы ГБО или перекрытие системы ГБО исистемы подачи бензина |
| 1 | Электрический стеклоподъемник передней двери |
| 2 | Дальний свет левой фары |
| 3 | Ближний свет правой фары |
| 4 | Ближний свет левой фары |
| 5 | Дальний свет правой фары |
| 6 | Левые габаритные огни |
| 7 | Правые габаритные огни |
| 8 | Разъем для подключения дополнительного оборудования сзади |
| 9 | Задняя противотуманная фара |
| 10 | Звуковой сигнал |
| 11 | Автоматическая блокировка дверей |
| 12 | Система поддержания курсовой устойчивости (ESC) |
| 13 | Плафон |
| 14 | ABS-ESC |
| 15 | Задний стеклоочиститель |
| 16 | Круиз-контроль/ограничитель скорости, заднее стекло, сигнальная лампа непристегнутого ремня безопасности, система помощи при парковке |
| 17 | Дневные ходовые огни |
| 18 | Топливный насос |
| 19 | Впрыск топлива |
| 20 | Подушки безопасности |
| 21 | Подогрев сидений |
| 22 | Усилитель рулевого управления |
| 23 | Место резервного предохранителя для дополнительного оборудования |
| 24 | Указатели поворотов |
| 25 | ЦЭКБС (центральный электронный коммутационный блок салона) |
| 26 | ЦЭКБС (центральный электронный коммутационный блок салона) |
| 27 | Подрулевые переключатели |
| 28 | Подрулевые переключатели |
| 29 | Место резервного предохранителя для дополнительного оборудования |
| 30 | Комбинация приборов |
| 31 | Аудиосистема |
| 32 | Замок зажигания |
| 33 | Стеклоочистители |
| 34 | Вентиляция салона автомобиля |
| 35 | Прикуриватель |
| 36 | Диагностический разъем |
| 37 | Зеркало заднего вида с подогревом |
| 38 | Передние противотуманные фары |
Блок предохранителей в салоне Renault Fluence
Он находится с левой стороны от руля, за крышкой.
Фото-схема
Описание
p, blockquote 32,0,0,1,0 —>
| F1 | резерв |
| F2 | резерв |
| F3 | 10А прикуриватель |
| F4 | 10А задняя розетка |
| F5 | 10А розетка в багажном отделении |
| F6 | 10А аудиосистема |
| F7 | 5А электрообогрев наружных зеркал |
| F8 | 10А стеклоомыватель, сигнализатор незакрытых дверей |
| F9 | 30А автоматический стояночный тормоз |
| F10 | 10А щиток приборов |
| F11 | 25А электропривод сиденья, подрулевые переключатели |
| F12 | 20А электроподогрев сиденья пассажира |
| F13 | резерв |
| F14 | 25А электро стеклоподъемник двери переднего пассажира |
| F15 | 5А выключатель сигналов торможения, датчик положения педали тормоза, блок управления ABS/ESP |
| F16 | 25А электро стеклоподъемник правой задней двери |
| F17 | 25А электро стеклоподъемник левой задней двери |
| F18 | 10А плафон освещения вещевого ящика, левый плафон освещения багажного отделения, плафоны освещения дверей, лампы подсветки зеркал в солнцезащитных козырьках, датчик дождя |
| F19 | 10А часы, указатель температуры наружного воздуха, сигнализатор непристегнутого ремня безопасности, разъем аудиосистемы |
| F20 | 5А блок управления климатической установкой |
| F21 | 3А лампы подсветки зеркал в солнцезащитных козырьках |
| F22 | 3А плафоны освещения салона, датчик дождя и освещенности |
| F23 | 20А разъем прицепа |
| F24 | 15А задний стеклоочиститель |
| F25 | 3А внутреннее зеркало заднего вида |
| F26 | 30А 10А система навигации, CD-чейнджер, аудиосистема |
| F27 | 20А аудиосистема, блок управления стояночным тормозом |
| F28 | резерв |
| F29 | резерв |
| F30 | 15А указатели поворота |
| F31 | 10А щиток приборов |
| F32 | 30А электро стеклоподъёмник двери водителя |
| F33 | 25А центральный замок |
| F34 | резерв |
| F35 | 15А часы, указатель температуры наружного воздуха, дисплей телефона |
| F36 | 15А диагностический разъем, реле звукового сигнала, блок управления сигнализацией, сирена |
| F37 | 10А сигналы торможения, блок управления электрооборудованием |
| F38 | 30А автоматический стояночный тормоз |
| F39 | резерв |
| F40 | 40А электровентилятор климатической установки |
| F41 | 25А электропривод люка |
| F42 | 40А обогрев заднего стекла |
- RA 70А — реле питания (+АКБ) с задержкой отключения (без отключения питания при запуске)
- RB 70А — реле питания (+АКБ) с задержкой отключения (с отключением питания при запуске)
- RC 40C — реле обогрева заднего стекла
- RD 20A — реле звукового сигнала
Предохранитель прикуривателя
Пример доступа к блоку и замены предохранителя прикуривателя, смотрите в данном видео.
p, blockquote 39,0,0,0,0 —>
p, blockquote 40,0,0,0,0 —>
- F1 — 40A редохранитель питания реле электро стеклоподъемника (703), управления реле системы обеспечения безопасности детей (750)
- F2 —
- F3 —
- F4 —
- A — 40A Реле электро — стеклоподъемника
- B — 40A Реле системы обеспечения безопасности детей на заднем электро стеклоподъемнике (750)
- C — 70A 2 реле «+» при работающем двигателе (1616) для питания электровентилятора салона
Реле обогрева передних сидений
p, blockquote 41,0,0,0,0 —>
Данный блок реле расположен под сиденьем пассажира: 40А реле «+» при работающем двигателе для питания элементов обогрева сидений водителя и пассажира.
p, blockquote 42,0,0,0,0 —>
Частный случай
Рассмотрим ситуацию замены на примере автомобиля Рено Флюенс. Для начала разберемся, где у него находятся БП (описание актуально для этой модели, а также Рено Меган 3 2009–2014 годов выпуска). Под капотом здесь находятся два монтажных блока защиты и коммутации (БЗК), блок плавких вставок на АКБ и блок отключения АКБ. Имеется еще один БП в салоне.
В первом БЗК, который имеет больший размер, расположены части защиты цепей прикуривателя, большей части освещения, управления АКП, стартера, топливного модуля, системы управления двигателем, катушек зажигания, управления электрооборудованием, компрессора кондиционера, усилителя руля, переднего стеклоочистителя, стеклоподъемников, аудиосистемы, системы навигации, стояночного тормоза, системы парковки, корректоров фар, управления подушками безопасности, ограничителя скорости. Во втором монтажном БЗК находится предохранительный элемент вентилятора системы охлаждения и его реле.
В блоке отключения АКБ присутствуют предохранители БП, реле и стартера, находящихся в салоне, БП и реле в моторном отсеке, генератора, усилителя руля, ЭБУ.
Элементы БП салона включены в цепь прикуривателя, розеток, аудиосистемы, подогрева зеркал, стеклоомывателя, щитка приборов, обогрева заднего стекла, стояночного тормоза, привода люка, часов, сигналов торможения, центрального замка, привода сиденья, электроподогрева сиденья, стеклоподъемников дверей, вещевого ящика и дверей, разъема прицепа, указателя температуры, системы навигации, сигнализатора закрытия дверей, датчика дождя, освещения багажника, сигнализации.
Предохранители
Открываете капот, чуть выше аккумулятора, напротив водительского сидения, с правой стороны, если стоять лицом к лобовому стеклу, расположен черный блок. Снимете с него крышку и увидите блок с реле и несколькими предохранителями.
Ниже расположена фотография, нужный нам элемент отмечен номером 5. Вы также можете проверить предохранитель на наличие электропроводности при помощи омметра или тестера для проверки электрической цепи на обрыв — если электропроводности нет, предохранитель перегорел. На каждом предохранителе указан номинал.
Учтите, что предохранитель можно заменять только предохранителем такого же номинала. Запасные предохранители расположены в блоке предохранителей. Если вы используете запасной предохранитель, всегда заменяйте его при первой же возможности, чтобы в блоке всегда были запасные предохранители различных номиналов. Ни в коем случае не устанавливайте предохранитель большего номинала и не соединяйте выводы проводов подручными средствами вместо использования предохранителя, где находится реле зажигания на рено симбол как это может стать причиной повреждения электрической цепи и возгорания.
Не советую без опыта общаться с этим процессором!
Второе поколение Это уже уход от систем с применением инфрокрасных пультов ДУ. Тут применили к этому времени уже процветающую систему RFID транспондеров.
Установка шла с обновленными блоками UCH с 98 года. Встречаются очень редкие варианты с блоками Siemens в Меганах, Сцениках и Клио это год-отдельная переходная система-кстати довольно надежная. Также для коммерческого транспорта Кангу Мастер Трафик сделали блок иммо на процессоре Sagem.
Болезни подвергаются в основном блоки UCH Меганов. Процесс поломки типичный-пришли открыли пультом дверь пульт уже радио или вообще не открыли.
Решение проблемы следующее — дилерский прибор Renault Can Clip -не на долго — если такое не повторится в течении полугода, то вам крайне повезло, но далеко ехать на такой машине я бы не советовал.
Обычно проблема в среднем возвращается через три месяца. Запуск кодом у этого поколения уже не предусмотрен.
Код восьмизначный. Дамп криптован, то есть нужный код вы не увидите, не зная алгоритма его подсчета.

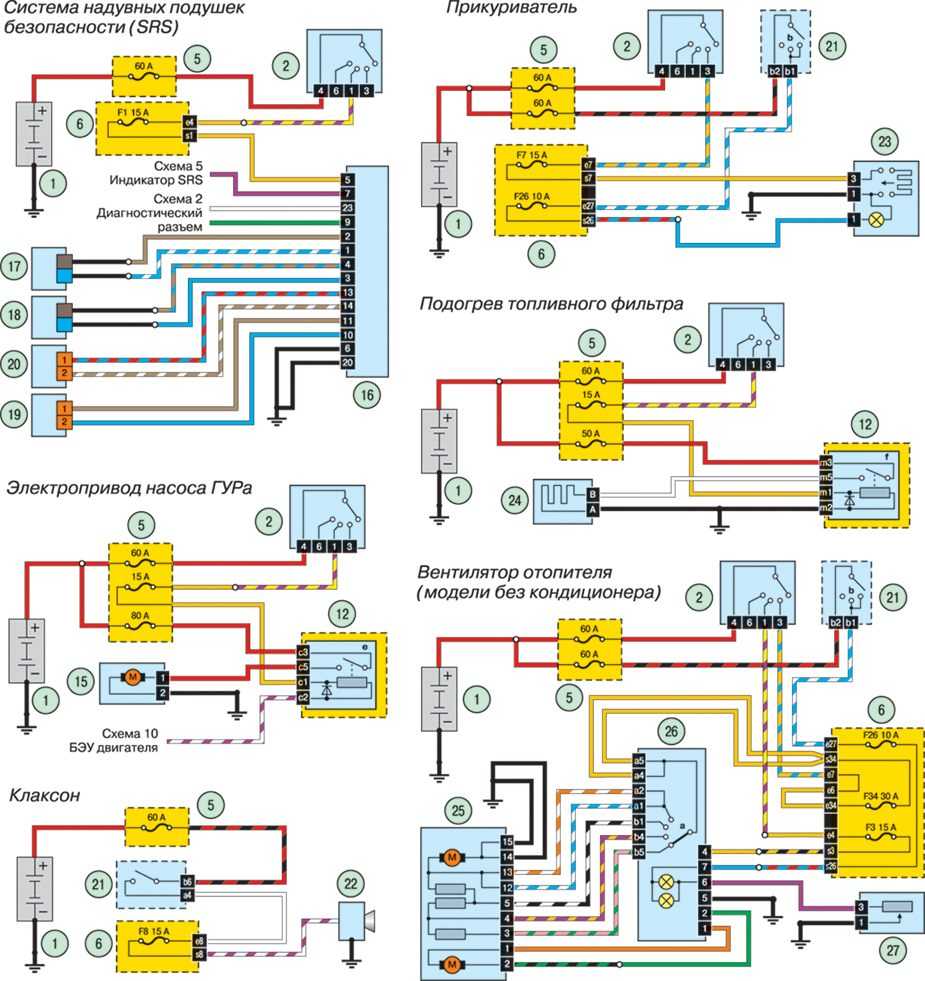

Реле для Renault Clio II/Symbol 1998-2008
Посчитать его можно также у нас — если вы вычли дамп с ой мотороллы, например если хотите привязать утерянный ключ. В большинстве случаев я настоятельно рекомендую убирать иммобилайзер в автомобилях Рено, потому как он является просчетом французских инженеров и является просто мучением для владельцев данных автомобилей.
Блок также фирмы Siemens.
Блок лучше не разбирать!!! Kangoo под панелью приборов слева, доставать сложно-требует распила пластика, Master и Traffic над педалями около рулевой колонки, Twingo c 99 под приборной панелью.
Блок фирмы Sagem. Espace под ногами пассажира.
Частный случай
Рассмотрим ситуацию замены на примере автомобиля Рено Флюенс. Для начала разберемся, где у него находятся БП (описание актуально для этой модели, а также Рено Меган 3 2009–2014 годов выпуска). Под капотом здесь находятся два монтажных блока защиты и коммутации (БЗК), блок плавких вставок на АКБ и блок отключения АКБ. Имеется еще один БП в салоне.
В первом БЗК, который имеет больший размер, расположены части защиты цепей прикуривателя, большей части освещения, управления АКП, стартера, топливного модуля, системы управления двигателем, катушек зажигания, управления электрооборудованием, компрессора кондиционера, усилителя руля, переднего стеклоочистителя, стеклоподъемников, аудиосистемы, системы навигации, стояночного тормоза, системы парковки, корректоров фар, управления подушками безопасности, ограничителя скорости. Во втором монтажном БЗК находится предохранительный элемент вентилятора системы охлаждения и его реле.
В блоке отключения АКБ присутствуют предохранители БП, реле и стартера, находящихся в салоне, БП и реле в моторном отсеке, генератора, усилителя руля, ЭБУ.
Блок плавких вставок защищает цепи дополнительного отопительного устройства, управления ABS/ESP, БП и реле, расположенных в моторном отсеке и салоне.
Элементы БП салона включены в цепь прикуривателя, розеток, аудиосистемы, подогрева зеркал, стеклоомывателя, щитка приборов, обогрева заднего стекла, стояночного тормоза, привода люка, часов, сигналов торможения, центрального замка, привода сиденья, электроподогрева сиденья, стеклоподъемников дверей, вещевого ящика и дверей, разъема прицепа, указателя температуры, системы навигации, сигнализатора закрытия дверей, датчика дождя, освещения багажника, сигнализации.
