Передняя подвеска рено логан схема и ремонт

Виртуальный 3D-тюнинг автомобиля

3D-тюнинг может осуществляться либо при помощи специального софта, либо средствами сайта при взаимодействии с интерфейсом моделирования. Внешний тюнинг кузова необходимо осуществлять в соответствии с компоновкой автомобиля. Возможности для виртуального тюнинга включают затемнение или осветление частей, установка различных цветов, подборка оригинальных элементов к конкретной модели авто. Виртуальный 3d тюнинг автомобиля применяется аэрографами при создании уникального образа кузова. Создать собственный апгрейд с помощью онлайн-сервисов по 3D-моделированию может и обычный автомобилист, интерфейс таких сайтов рассчитан на воплощение дизайнерских талантов вне зависимости от знаний технологий декоративной окраски или оснащения автомобилей аксессуарами.

Так, например сервис «3D Tuning OOO» обеспечивает пользователя инструментами для подбора подходящих элементов наружного оформления авто:

  • колесных дисков;
  • аэродинамического обвеса;
  • бамперов;
  • воздухозаборников;
  • подсветки;
  • тонировки стекол и др.

Данный сайт обеспечивает возможность бесплатного моделирования в режиме онлайн и популярен среди поклонников машин различных марок.

Популярные программы 3d тюнинга предоставляют более обширный функционал. При помощи софта вы можете вдоволь поработать над внешним видом машины перед воплощением в металле

Обращаем ваше внимание на то, что внешний тюнинг – это кроме всего прочего, надежная защита от угона авто

Функция подбора легкосплавных дисков для авто различных марок имеется в программе Tuning Car Studio SK2. Удобно, что для моделирования применяются цифровые фотографии, скачанные со смартфона или фотоаппарата. Полученные изображения затем можно распечатать на принтере.

Какие разделы заложены в руководстве?

Раздел, затрагивающий особенности технического устройства 1,4-литрового Рено Логан, включает сведения об узлах, системах, органах управления и наборе опций в плане комплектации. Это позволяет мало осведомленному владельцу модели 2014 г. с достаточной корректностью организовать эргономику водительского места, микроклимат и тем самым обеспечить максимальные безопасность и комфорт в поездке. по эксплуатации всегда дает полную и развернутую информацию.

Важно: в разделе присутствует инструкция, позволяющая корректно подобрать детское кресло, принимая во внимание возрастной критерий ребенка, и правильно установить этот предмет в салоне. Обязательным для ознакомления является раздел, в котором размещены рекомендации, затрагивающие моменты и приемы безопасного движения на авто. Рекомендациями охвачен внушительный информационный объем, касающийся не только состояния водителя, но и аспектов его адаптации во время движения в трафике

Весомой пользой обладают рекомендации, направленные на тонкости оснащения авто Renault Logan для поездок разного характера: повседневные передвижения или дальние вояжи. В данных советах содержится всеобъемлющий перечень инструментов и запчастей, присутствие которых в автомобиле способно в достаточной мере минимизировать последствия от незапланированных поломок в дали от станций техпомощи. Ведь правильно подготовив автомобиль к выезду, можно гарантированно избавиться от мелких неприятностей, способных появиться в дороге. Книга по ремонту вам в этом обязательно поможет

Рекомендациями охвачен внушительный информационный объем, касающийся не только состояния водителя, но и аспектов его адаптации во время движения в трафике. Весомой пользой обладают рекомендации, направленные на тонкости оснащения авто Renault Logan для поездок разного характера: повседневные передвижения или дальние вояжи. В данных советах содержится всеобъемлющий перечень инструментов и запчастей, присутствие которых в автомобиле способно в достаточной мере минимизировать последствия от незапланированных поломок в дали от станций техпомощи. Ведь правильно подготовив автомобиль к выезду, можно гарантированно избавиться от мелких неприятностей, способных появиться в дороге. Книга по ремонту вам в этом обязательно поможет

Обязательным для ознакомления является раздел, в котором размещены рекомендации, затрагивающие моменты и приемы безопасного движения на авто. Рекомендациями охвачен внушительный информационный объем, касающийся не только состояния водителя, но и аспектов его адаптации во время движения в трафике. Весомой пользой обладают рекомендации, направленные на тонкости оснащения авто Renault Logan для поездок разного характера: повседневные передвижения или дальние вояжи. В данных советах содержится всеобъемлющий перечень инструментов и запчастей, присутствие которых в автомобиле способно в достаточной мере минимизировать последствия от незапланированных поломок в дали от станций техпомощи. Ведь правильно подготовив автомобиль к выезду, можно гарантированно избавиться от мелких неприятностей, способных появиться в дороге. Книга по ремонту вам в этом обязательно поможет.

А что в задней подвеске?

В связи с бюджетной родословной рассматриваемого автомобиля Renault Logan непосредственно задняя подвеска отличается завидной простотой. Это не подразумевает частых беспокойств обладателя в плане надежности узла. В конструктивной основе можно обнаружить балку, закрепленную на кузовных элементах посредством крупных сайлентблоков.

Обозначенные аспекты отнюдь не означают отсутствие потребности в ремонте. Сайлентблоки балки способны огорчить владельца Рено выходом из строя под воздействием агрессивных реагентов, которыми изобилуют зимой городские дороги. Также под натиском этих агрессивных веществ обидно сдаются пружины, уничтожаемые коррозией.

Все действия от «А» до «Я»

Для выполнения демонтажа понадобятся два плоских ключа «на 13», а также ключи «на 19» – плоский, накидной и торцовый. Шпилька стабилизатора рассчитана под ключ Torx T30. Он понадобится на «шаге 3»:

  1. Переднее колесо поддомкрачивают и снимают;
  2. Надо снять основную тягу подвески (см. рис.), для чего откручивают верхнюю и нижнюю гайку;

Основная тяга – трубка и гайки

Монтаж выполняют в порядке, обратном рассмотренному. Значения тяговых усилий приводятся ниже. Кстати, гайки на винтах сайлентблоков надо зажимать в последнюю очередь.

Монтаж выполняют в порядке, обратном рассмотренному. Значения тяговых усилий приводятся ниже. Замена рычага передней подвески на Рено Логан: видео. Замена шаровых опор на Рено без снятия рычага. Кстати, гайки на винтах сайлентблоков надо зажимать в последнюю очередь.

Повреждение амортизатора и пружин

Передвижение автомобиля по дорожному полотну приводит к раскачке кузова. Для стабилизации машины во время движения предусмотрены стойки амортизатора. Работая совместно с пружинами, они компенсируют общую нагрузку и раскачивание авто в движении практически минимально, а просвет дороги не увеличен.

Показатели выхода из строя амортизатора:

  • Начало протекать масло.
  • Увеличилась амплитуда раскачивания автомобиля в момент передвижения по некачественному дорожному покрытию.
  • Ощутимы вибрация или шум в движении по относительно ровной дороге.
  • Заметное ухудшение маневренности авто.

Важным элементом системы, работающим совместно со стойками амортизатора, являются пружины. Свидетельства поломки пружинных узлов Renault Logan:

  • Заметное уменьшение клиренса.
  • Плавность передвижения отсутствует или практически незаметна.
  • Наезд на барьер вызывает раскачивание и ощутимые толчки автомобиля.
  • Наблюдается уклон кузова авто в одну из сторон в недвижимом положении.

Как заменить диск сцепления, и каков его ресурс

Сцепление важная вещь в авто, и многих интересует, сколько ходит сцепление? Средний ресурс диска достигает 150 тыс. км, а у более «спокойных» владельцев данная деталь может выходить порядка 200 тыс. км. После этого требуется замена сцепления.Обычно при износе диска рекомендуется заменить сцепление полностью. Для ориентирования в ценовой политике на данный механизм следует обратиться к дилеру, находящемуся в вашем регионе. Замена сцепления проводится на Рено с использованием специальных инструментов, который позволит выполнить операцию профессионально.

Начинаем замену.

  1. Замена сцепления процедура ответственная. Вывешиваем авто подъемником и снимаем колеса передка.
  2. Извлекаем АКБ, после чего отсоединяем детали, создающие затруднение в подступах к коробке передач.
  3. Отвинчиваем гайку крепления троса и удаляем его.
  4. Откручиваем болт, фиксирующий верхнюю подушку трансмиссии, а также всю обойму болтов, посредством которых коробка крепится к блоку мотора Renault Logan.
  5. Демонтируем элементы подвески, а также полностью снимаем приводные полуоси. Не забываем перед разъединением внутренних шарниров валов с дифференциалом трансмиссии слить масло с ее картера.
  6. Подставляем под коробку опору (стойку) и поднимаем мотор Рено на требуемую высоту.
  7. После этого коробку демонтируем и убираем в сторону. Замена сцепления выполняется преимущественно с помощником, потому что масса трансмиссионного агрегата достигает 50 кг.
  8. Откручиваем 6 болтов, крепящих корзину к маховику, и снимаем узел в сборе
  9. Подготовив новый узел к монтажу, центрируем диск по отношению к маховику
  10. Монтируем корзину посредством указанных шести болтов
  11. Рекомендуется заменить выжимной подшипник, что избавит от повторной разборки для того, чтобы была произведена замена сцепления, и смазать направляющие вилки.

Сборку выполняем по обратному алгоритму. По завершении регулируем трос сцепления Renault Logan. Не забываем при ремонте очистить «сапун» вентиляции коробки и залить смазывающую жидкость в картер трансмиссии.

Рассмотрев представленные в данном материале ремонтные процедуры на модели Renault Logan, напрашивается вывод о том, что их можно выполнить самостоятельно как на 1.4 литровой версии Рено Логан, так и на модификации с 1.6 литровым агрегатом. Стоимость ремонтных мероприятий в специализированной мастерской будет многократно превышать бюджет собственноручного ремонта, А в данном материале вы найдете много полезной информации про сцепление, в том числе и сколько ходит сцепление. Рекомендуем использовать приведенную статью в качестве мануала и перед началом работ изучить видеоматериал, который в достаточном количестве размещен в интернете.

Коды ошибок для Рено

  1. DF002 — Потенциометр дроссельной заслонки.
  2. DF003- Датчик температуры всасываемого воздуха.
  3. DF004 — Датчик температуры охлаждающей жидкости.
  4. DF006-Датчик детонации.
  5. DF014- Электромагнитный клапан продувки абсорбера.
  6. DFO17-Датчик положения коленчатого вала.
  7. DF0.18- Нагреватель переднего датчика кислорода.
  8. DF022 — Блок управления.
  9. DF032 — Сигнальная лампочка перегрева охлаждающей жидкости.
  10. DF038 — Нагреватель заднего датчика кислорода.
  11. DF044-Иммобилайзер.
  12. DF045-Датчик давления во впускном коллекторе.
  13. DF052 — Форсунка 1.
  14. DF053 — Форсунка 2.
  15. DF054 — Форсунка 3.
  16. DF055 — Форсунка 4.
  17. DF057 — Передний датчик кислорода.
  18. DF058 — Задний датчик кислорода.
  19. DF060 — Регулятор холостого хода.
  20. DF061 — Катушка зажигания 1–4.
  21. DF062 — Катушка зажигания 2–3.
  22. DF064 — Датчик скорости автомобиля.
  23. DF102 — Рабочая ошибка датчика кислорода.
  24. DF106 — Неисправность катализатора.
  25. DF120- Сигнальная лампочка бортовой диагностики.
  26. DF253 — Соединение на «массу» двигателя.
  27. DF261 — Реле топливного насоса.

3500 Цепь системы электронной противоугонной блокировки запуска двигателя

3501 Ошибка связи с климатом

3502 Ошибка связи с BVA (круиз)

3503 Ошибка связи с ABS

3504 Цепь датчика давления хладагента

3505 Ошибка топливной системы

3506 Цепь катушки зажигания цилиндров №1 и №4 замкнута на массу

3507 Цепь катушек зажигания цилиндров №2 и №3 замкнута на массу

3508 Ошибка Цепь катушки зажигания цилиндров №1 и №4

3509 Ошибка Цепь катушек зажигания цилиндров №2 и №3

3511 Цепь управления реле исполнительных устройств замкнута на массу

3515 Цепь электромагнитного клапана продувки адсорбера замкнута на +bat

3517 Цепь сигнальной лампы бортовой системы диагностики

3518 Цепь сигнальной лампы аварийной температуры охлаждающей жидкости замкнута на +bat

3519 Цепь сигнальной лампы аварийной температуры охлаждающей жидкости замкнута на массу

3520 Цепь сигнальной лампы аварийной температуры охлаждающей жидкости оборвана

3521 Цепь сигнальной лампы аварийной температуры охлаждающей жидкости

3522 Цепь регулирования холостого хода замкнута на +bat

3523 Цепь электронной педали обрыв

3524 Цепь электронной педали замыкание На +12 Вольт

3525 Цепь электронной педали замыкание на массу

3526 Цепь электронной педали неисправность

3527 Цепь управления климат обрыв

3528 Цепь управления климат замыкание На +12 Вольт

3529 Цепь управления климат замыкание на массу

3530 Цепь управления климат неисправность

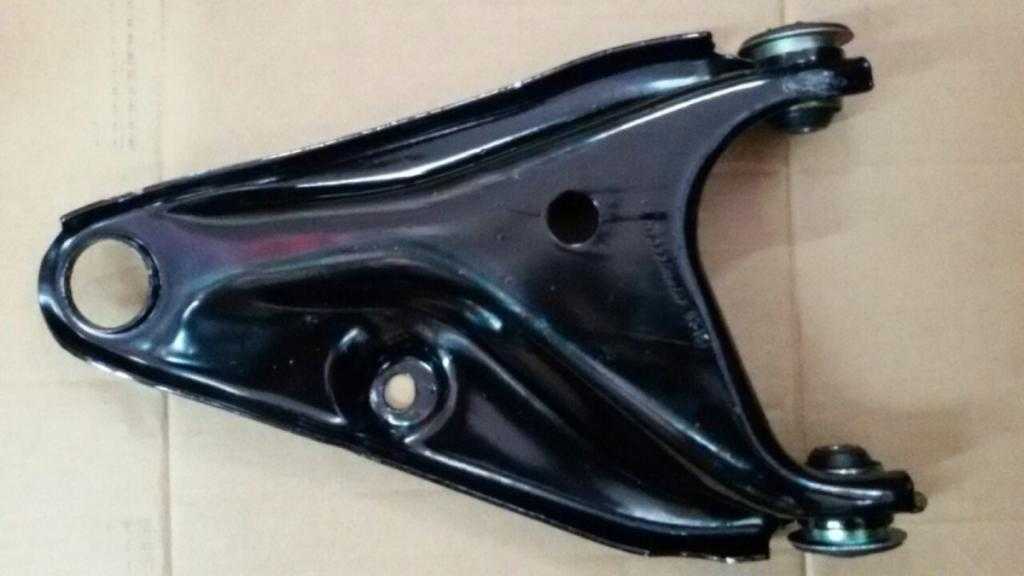

Как выглядит рычаг

Сам узел обычно заменяют в сборе, вместе с шаровой опорой ( о том, как выбрать шаровую на здесь) и сайлентблоками. Последние два элемента запрессованы в плоскость рычага (см. рис.).

Рычаг передний левый

В каталоге Рено используются обозначения:

  • 54 50 042 69R (60 01 547 519) – рычаг в сборе, правая сторона (в скобках – альтернативный артикул);
  • 54 50 113 62R (60 01 547 520) – левая сторона.

С завода будут установлены рычаги LUCAS/TRW. Фирма TRW их обозначает так: JTC 1241 (правый), JTC 1240 (левый).

Сам узел обычно подменяют в сборе, совместно с шаровой опорой ( о том, как избрать шаровую на тут) не сайлентблоками. Последние два элемента запрессованы в плоскость рычага (см. рис.).

Рычаг фронтальный левый

В каталоге Рено употребляются обозначения:

  • 54 50 042 69R (60 01 547 519) – рычаг в сборе, правая сторона (в скобках – другой артикул);
  • 54 50 113 62R (60 01 547 520) – левая сторона.

Ещё отдельно продают сайлентблоки (60 40 002 245), но мы будем менять узел в сборе. Когда, в конструкции предусмотрен пыльник, закрывающий опору. Пыльники с заменяемых рычагов есть вариант снять, чтоб бросить их про припас.

Советуют проводить подмену пары рычагов, другими словами левого не правого сходу. Замена рычага передней подвески Рено Логан. Видео. Неувязка по поводу того, что не у каждого такая возможность естественно.

С завода будут установлены рычаги LUCAS/TRW. Замена сайлент-блоков передней подвески Audi 80 Компания TRW их обозначает так: JTC 1241 (правый), JTC 1240 (левый).
