Renault Logan Неисправности электрооборудования Ремонт своими руками, фото и видео инструкции, советы

Что можно поменять в салоне

Наверно, больше всего компания экономит на обшивке багажного отделения. Многих водителей не устраивает неприятный на ощупь материал, поэтому они решает заменить штатную обшивку на плотную ткань, которую можно легко помыть. Также нужно брать такой материал, который не порвется при первом тяжелом багаже. Чтобы прикрепить материал к багажному отделению, нужно взять качественный двухсторонний скотч или пистоны.

Если вы владелец модели 2011 года или более ранней, то вам не помешает установить фильтр салона. Покупка этого элемента обойдется вам всего в 500 р. Операций не много – вырезать отверстие для фильтра и поместить его туда. Ниша для фильтра салона уже есть – она расположена в правом нижнем углу, если сидеть на переднем пассажирском месте. Просто возьмите нож, сделайте отверстие, а затем с помощью ножовки по металлу выполните вырез в виде прямоугольника. Также можно померить купленный фильтр, а затем по этим параметрам сделать разрез. Фильтр сминается как гармошка, а затем помещается в подготовленное отверстие. На фильтре обычно написано, через сколько времени происходит замена.

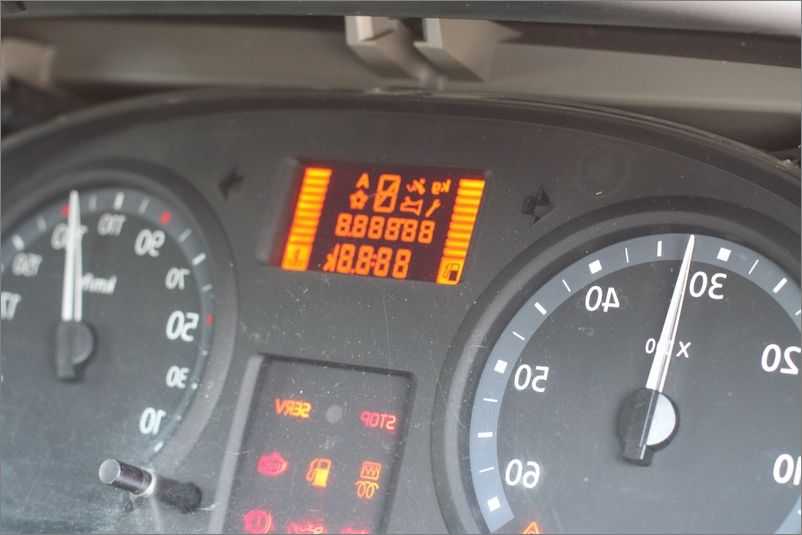

Доработки требует и электроника. Список электронных приборов, которые функционируют при включенном зажигании, существенно отличается от того, что можно встретить в более дорогих машинах. У Рено функционирует ближний/дальний свет, сигнал, противотуманки и свет от оптики. Водитель может забыть выключить свет, а потом просто не заведет машину с разряженным аккумулятором.

К сожалению, эта проблема многогранна: при отсутствии зажигания тут же разряжается магнитола, электронные подъемники стекол, прикуриватель. Понятно, для чего это было сделать – экономить на всем во время простоя. Усовершенствование электрики своими силами – процедура сложная. Чтобы это сделать, необходим хороший набор знаний. Если же их нет, то можно всегда обратиться в автосалон, где вам за небольшие деньги исправят эту проблему и вы сможете пользоваться электроникой и при выключенном моторе.

Устройство датчика коленвала

Для того чтобы понять работу и ошибки датчика коленчатого вала, в первую очередь необходимо разобраться с принципом его работы. Он представляет собой конструкцию из стального сердечника, обмотанного медным проводом, помещенного в пластмассовый корпус. Все провода изолированы друг от друга компаундной смолой.

Датчик положения коленвала/распредвала. Устройство и назначение

Видео лекция об устройстве и назначению датчика положения коленвала/распредвала. Функциональные особенности и выход из строя датчиков положения коленчатого вала и распределительного вала (ДПКВ и ДПРВ). Подробнее

Задача устройства — фиксировать прохождение возле датчика металлических зубьев шкива. На нем есть 60 зубьев, 2 из которых отсутствуют. Именно прохождение этого пустого промежутка должен зафиксировать датчик. Это дает возможность синхронизировать работу системы зажигания и системы питания с тем, чтобы обеспечить правильную последовательность подачи топлива через форсунки. Это необходимо для создания оптимальной топливной смеси.

Перед тем как перейти непосредственно к описанию принципа работы датчика коленвала необходимо указать, что всего существует три их разновидности. В частности:

  • Индукционный датчик. В его основе лежит использование намагниченного сердечника, вокруг которого намотана медная проволока (катушка), концы которой выведены для фиксации изменения напряжения. Именно такой тип датчика чаще всего устанавливается в современных машинах.
  • Оптический датчик работает на основе светодиода, который излучает световой луч и приемника, фиксирующего этот луч с другой стороны. При прохождении контрольного зуба луч прерывается, что фиксируется контрольным прибором. Информация о частоте вращения передается на ЭБУ.
  • Датчик Холла. Он основан на одноименном физическом эффекте. Так, на коленвале установлен магнит, который фиксируется датчиком, в котором в этот момент начинается движение постоянного тока, что фиксируется синхронизирующим диском. Подробнее об этом вы можете почитать в следующей статье.

Движемся в направлении решения возникающих неисправностей

1. Если автомобиль Рено Логан «грешит» неисправностью бензонасоса, следует рассмотреть нюансы его электро-подключения и особенности функционирования. И делать своими руками лишь в том случае, если вы специалист. Внимательно проверяем соответствующий предохранитель в плане его целостности. В случае обрыва нити – заменяем. Не нужно пренебрегать мониторингом работоспособности реле насоса. Также проверяем. Эти две неисправности – наиболее частые причины выхода из строя насоса топливоподачи. Интернет насыщен множеством информации на данную тематику. 2. В случае износа наконечника рулевой тяги заменить его весьма несложно:

  • демонтируем колесо;
  • откручиваем гайку, фиксирующую шаровой палец наконечника;
  • посредством нескольких целенаправленных воздействий молотком извлекаем шарнир из уха в поворотном кулаке;
  • рассоединяем наконечник с тягой и навинчиваем на нее новый элемент (соблюдаем определенные правила – учитываем количество резьбовых витков посадки старой детали на тяге и пользуемся видеоматериалом).

3. Для замены изношенных колодок в передних тормозных механизмах действуем по следующему алгоритму:

  • начинаем снятием колеса;
  • отвинчиваем пару болтов, которыми суппорт удерживается на кронштейне;
  • вынимаем отработанные колодки;
  • устанавливаем на их места «свежие» детали;
  • процесс сборки обратен процедуре демонтажа (для удобства работ пользуемся подходящим видео).

4. Если в механическом трансмиссионном агрегате Рено переключение ступеней становится жестким или затруднительным, то самостоятельно выполняем регулировку кулисы. Процедура осуществляется на яме и выглядит таким образом:

  • рычаг переключения переводим в нейтральную позицию;
  • откручиваем болт;
  • фиксируем тягу в требуемом положении и затягиваем болт.

5. и обслуживание машины дело ответственное, и не всегда легкое. Если произошел порыв тормозного шланга, то его меняем на новый элемент. Для осуществления этого действия выполняем следующие манипуляции:

  • откручиваем оба наконечника шланга: от магистрали и суппорта;
  • в скором темпе устанавливаем новую деталь;
  • выполняем прокачку системы путем нескольких нажатий на тормозную педаль Renault Logan с последующим открыванием штуцера до наступления момента полного исчезновения воздушных пузырьков в вытекающей жидкости;
  • при затруднениях в работе пользуемся видео-инструкцией.

6. Когда стеклоочистители издают посторонний шум появляется необходимость «снабдить» их механизм смазкой. Производим это действие в таковом порядке:

  • разбираем пластмассовые панели, накрывающие узел и располагающиеся под лобовым стеклом;
  • отсоединяем механизм и извлекаем его в сборе;
  • выполняем очистку с последующей смазкой движущихся элементов;
  • собираем узел и диагностируем на предмет отсутствия неприятного шума.

7. При обрыве троса ручного тормоза узел перестает функционировать. Замена детали предусматривает выполнение следующих несложных мероприятий:

  • в салоне отсоединяем оборванный трос от рукоятки привода;
  • демонтируем узел крепления к кузову Рено Логан;
  • установку нового троса производим на место старого;
  • регулируем степень натяжения и ход рукоятки;
  • проверяем работоспособность.

Чтобы произвести и обслуживание в Рено запасаемся минимально требуемым набором инструментов.

Замена генератора

Для начала необходимо подготовить автомобиль к предстоящей работе вне зависимости, с кондиционером он или нет. Машина должна находиться на ровной поверхности и под колесами быть противооткатные упоры. С помощью домкрата необходимо приподнять автомобиль и с помощью трубчатого ключа снять правое переднее колесо, а затем пластиковую защиту. Также следует подготовить щетки, чтобы очистить генератор от грязи. Дальнейший список действий выглядит следующим образом:

  • Первым делом нужно снять ремень. Делается это следующим образом: с помощью ключа на «13» оттягивается натяжной ролик. Чтобы его зафиксировать, нужно вставить стержень в специальное отверстие. Таким образом, закрепив натяжной ролик, можно полностью снять ремень.
  • Далее выполняется демонтаж насоса ГУР. У него есть три крепления, и на Рено одно из них расположено с обратной стороны. После отсоединения креплений насос можно будет сдвинуть.
  • Затем нужно приступить непосредственно к снятию генератора. Он также зафиксирован тремя болтами, которые расположены в труднодоступных местах. После того, как все болты откручены, генератор отсоединяется.
  • После этого нужно также убрать регулятор напряжения. Для этого понадобятся несколько шайб, гайки, бита М10, накидной ключ и головка. После того, как все инструменты подготовлены, можно приступать. В шкив кладутся подготовленные шайбы, в них вставьте гайки, а внутрь – биту. С помощью ключа и головки отсоединяется регулятор.
  • Последний шаг перед установкой нового генератора – это демонтаж крышки. Нужно открутить четыре крепежа. Для того чтобы убрать подшипники, потребуется специальный инструмент.
  • Затем происходит установка нового генератора. Для этого просто повторяются все вышеперечисленные действия в обратном порядке. Внимания заслуживает один пункт: установка самого генератора, так как из-за расположения крепежей его достаточно сложно зафиксировать. Кроме того, нужно убедиться, что ремень генератора будет достаточно натянут, без всяких провисаний, но в то же время не перетянут, так как от этого зависит дальнейшая работа генератора.

В результате следует сказать, что зачастую, особенно если пробег автомобиля уже немаленький, лучшим вариантом устранения какой-либо неисправности генератора является именно его замена, а не просто ремонт. Благодаря современному богатому выбору оригинальных и аналоговых генераторов каждый владелец Renault Logan может выбрать для себя подходящий вариант.

Как отрегулировать сцепление своими руками

При оснащении автомобиля механической системой регулировка сцепления «Рено Логан» производится с помощью двух рожковых ключей на 10, рожкового ключа на 7 и измерительного инструмента. Область манипуляций предварительно очищается от загрязнений.

На автомобиле, сошедшем с конвейера, привод сцепления установлен в соответствии с двумя критериями:

  • 86 мм от кронштейна коробки передач до вилки сцепления;
  • 60 мм от кронштейна до обжатой части наконечника троса.

Допустимое варьирование показателей составляет 5 см в большую или меньшую сторону. После введения машины в эксплуатацию корректировке подлежит только второй параметр. Его и требуется измерить перед началом корректировки.

Затягивание или ослабление троса требуется, если результат измерения выходит за пределы 55–65 мм. В первую очередь манипуляции затрагивают контргайку. Ее ослабляют, чтобы начать смену местоположения регулировочной гайки. Процесс выполняется двумя ключами на 10.

После этого происходит изменение длины троса. Здесь ключом на 7 требуется зафиксировать шестигранник, чтобы удержать наконечник элемента. А ключом на 10 поворачивать гайку, обеспечивающую регулировку. Чтобы подтянуть сцепление на «Рено Логан», нужно закручивать гайку. В этом случае положение педали будет становиться выше. Для достижения противоположного результата следует отпускать гайку. Как только показатели вошли в допустимый предел, манипуляции прекращаются.

Остается только зафиксировать новое положение гайки для регулировки контргайкой и проверить достигнутый результат. Оценивается положение педали сцепления. Ее уровень должен совпасть с тормозной педалью или оказаться немного выше. Схватывание обычно происходит примерно на середине. А включение задней передачи должно проходить без затруднений, исключать хруст и другие шумы.

Если возникшие сложности не удалось исправить регулировкой сцепления, проблема кроется глубже. Если она связана с износом ведомого диска, выжимного подшипника, всю систему требуется заменить. На «Рено Логан» такой выполняется на 200 000 километрах пробега. Однако особенности использования могут потребовать выполнение процедуры раньше.

Если в авто стоит гидравлическое сцепление, то проблемы с педалью устраняются путем удаления воздуха из системы. Прокачка сцепления производится по следующей схеме:

  • установить ТС на яму или подъемник;
  • снять защиту поддона картера;
  • отсоединить датчик уровня тормозной жидкости;
  • убрать пробку от бачка гидропривода;
  • для удаления воздуха из пространства между бачком и штуцером надо зафиксировать педаль в высоком положении;
  • бачок гидропривода заполняется жидкостью;
  • подсоединить приспособление;
  • снять заглушку;
  • установить штуцер для прокачки;
  • нажать на фиксатор, избегая его натяжения;
  • вытянуть трубопровод сцепления до щелчка, чтобы получить отверстие для выхода воздуха;
  • включить насос;
  • дождаться, пока в сливаемой жидкости не будет пузырей;
  • закрыть отверстие, завершив действие 10-кратным нажатием педали сцепления;
  • зафиксировать трубопровод гидропривода;
  • для очистки от воздуха емкости между штуцером и цилиндром надо подсоединить к системе пустой шприц;
  • нажать на фиксатор, не воздействуя на него в сторону натяжения;
  • вытянуть трубопровод гидропривода;
  • включив насос, наполнить шприц жидкостью, спустив его в систему;
  • повторив операцию трижды, требуется закрыть отверстие, вернув элементы на свои места;
  • при необходимости нужно долить рабочую жидкость в бачок.

Рассмотрев вопрос, как регулировать сцепление на «Логане», подведем итоги: эта процедура требуется в качестве профилактической меры после достижения определенного километража или замены элементов сцепления. Она позволяет устранить ряд неисправностей.

Чтобы выполнить регулировку, требуется небольшой набор инструментов. Работа не предполагает больших познаний. Для нее требуется умение правильно произвести измерение, а также понимание, в какую сторону крутить гайку для достижения нужного показателя. Исправление хода педали на гидравлическом сцеплении заключается в поэтапном удалении воздуха из системы.

Чтобы увеличить ресурс сцепления, важно использовать сцепление правильно. Его нужно полностью прожимать, а на первой и второй передачах плавно отпускать

Водителю следует избегать пробуксовки, переключения скоростей без использования сцепления. Таким образом, будет снижаться износ элементов системы.

Снятие, ремонт, замена, установка генератора переменного тока Renault Logan 2004-2015 Бензин

Инструменты:

  • Гаечный ключ рожковый 10 мм
  • Вороток под торцевую насадку
  • Насадка на вороток 13 мм
  • Насадка на вороток 15 мм
  • Динамометрический ключ
  • Отвертка крестовая средняя
  • Отвертка плоская средняя
  • Мультиметр (омметр)
  • Линейка

Детали и расходники:

  • Генератор
  • Регулятор напряжения генератора в сборе со щеточным узлом
  • Выпрямительный блок генератора

Примечания:

На данном генераторе, в гаражных условиях, возможна замена только регулятора напряжения в сборе со щеточным узлом и выпрямительного блока. При обнаружении неисправности других деталей, следует заменить генератор в сборе или обратиться в специализированный центр по ремонту таких деталей.

В данном примере описывается процесс снятия и ремонта генератора на автомобиле с наиболее полной комплектацией, как самый сложный и трудоемкий вариант.

Снятие генератора

1. Снимаем клемму с «минуса» аккумуляторной батареи.

2. Снимаем ремень привода вспомогательных агрегатов, с подробной инструкцией можно ознакомиться здесь.

3. Разжав отверткой фиксаторы, отсоединяем колодку жгута проводов от генератора.

4. Отворачиваем и снимаем гайку крепления наконечника провода на генераторе.

5. Снимаем провод.

6. Снимаем нижние части переднего брызговика двигателя, как описано здесь.

7. Снимаем передний бампер в сборе с облицовкой радиатора, как описано здесь.

8. Выкручиваем болты крепления компрессора кондиционера и очень аккуратно смещаем его в сторону (не нужно отсоединять трубопроводы от компрессора).

9. Выкручиваем болты крепления насоса гидроусилителя рулевого управления (шланг и трубопровод не отсоединяем).

10. Отверткой поддеваем и снимаем держатель жгута проводов от кронштейна навесного оборудования.

11. Выкручиваем три болта крепления генератора.

12. Сместив в сторону насос гидроусилителя рулевого управления, достаем генератор.

Примечание:

Во время установки генератора, болты его крепления необходимо затягивать моментом 21 Нм.

генератора

1. Выкручиваем винт крепления задней крышки генератора.

2. Далее нужно отвернуть две гайки крепления задней крышки генератора.

3. Снимаем заднюю крышку генератора.

4. Выкручиваем три винта крепления регулятора напряжения.

5. Снимаем регулятор напряжения.

6. Замеряем расстояние, на которое выступают щетки из щеткодержателя, проверяем насколько легко они могут перемещаться. Если расстояние меньше 5 мм, щеткодержатель, в сборе с регулятором напряжения, необходимо заменить новым.

7. Проводим проверку сопротивления обмотки ротора. Для этого используем мультиметр, подключенный щупами к контактным кольцам. Если прибор показывает величину сопротивления, которая стремится к бесконечности — это свидетельствует об обрыве в обмотке. В случае обнаружения поломки, заменяем ротор или генератор в сборе.

8. Проверяем диоды выпрямительного блока. Для этого подсоединяем один щуп к «массе» выпрямительного блока, а другой к диодному выводу.

9. Затем меняем щупы местами. Диоды должны пропускать ток только в одном направлении. Если ток проходит в обе стороны, значит диод неисправен. В этом случае заменяем выпрямительный блок или генератор в сборе.

10. Чтобы снять выпрямительный блок, отверткой разжимаем двенадцать контактов.

11. Выкручиваем два винта крепления выпрямительного блока и снимаем его с генератора.

12. Сборка и установка генератора производится в обратной последовательности. Во время сборки заменяем все неисправные и поврежденные детали.

В статье не хватает:

  • Фото инструмента
  • Фото деталей и расходников
  • Качественных фото ремонта

Фильтр салона

Экономия при производстве Renault Logan сказалась и на отсутствии такого важного элемента, как фильтр салона. Эта деталь стоит недорого и штатное место в вентиляционной системе предусмотрено, но завод долго на этом экономил. Только с 2011 года производитель начал продавать машины с заводскими фильтрми, а владельцы выпущенных ранее машин приходится самостоятельно устанавливать фильтры

Только с 2011 года производитель начал продавать машины с заводскими фильтрми, а владельцы выпущенных ранее машин приходится самостоятельно устанавливать фильтры.

Хорошо, что это несложно. Вам потребуется сам фильтр, который подходит от других моделей Рено. Также нужно вырезать пластиковую заглушку и вставить фильтрующий элемент. Независимо от некоторых подводных камней с этим может справиться каждый автомобилист. После установки фильтра в салоне станет гораздо чище, но нужно время от времени менять элемент.

Если проявить смекалку можно вырезать старый фильтрующий элемент на его место взять подходящий из другой модели модуль или купить в Ашане фильтр для кухонных воздухоочистителей и с него вырезать подходящий размер. После все неплотности проходим клеящий термо пистолетом. Можно использовать обычный строительный герметик выбор и свойства, которым пройти все стороны и дать ему высохнуть, после чего установить.

Снятие и замена вентилятора печки Рено без демонтажа панели приборов

На версии, не оснащённые кондиционером, устанавливают печки с узким разъёмом

Если в автомобиле установлен фильтр салона, то он установлен тут (выделено маркером).

Для удачного осуществления ремонтной процедуры собственными силами нам придется привлечь такой перечень:

  • крестообразную и плоскую отвертки;
  • спец-ключ «TORX T20» со «звездочным» профилем;
  • пластиковый съемник или недлинную линейку.

Выполнить ревизионное действие можно за полчаса. После этого осуществляется снятие моторчика печки.

Однако на самом деле, чтобы демонтировать корпус с вентилятором отопителя достаточно выкрутить лишь пару винтов. С подобной задачей можно справиться и своими руками.

На версии, не оснащённые кондиционером, устанавливают печки с узким разъёмомПроблемы с печкой на «Рено-Логан» — явление нечастое, но, увы, иногда это случается. Разберёмся в признаках неисправности.

Для диагностики радиатора отопителя запустите двигатель и прогрейте до рабочей температуры. Далее на холостых оборотах двигатель работает, а вы пробуете как дует с воздуховодов. Затем поднимите обороты до 3 тыс. и сравните. Если воздух начинает нагреваться, значит забит радиатор отопителя.

  • плоская отвертка
  • вороток
  • головка на тринадцать
  • Torx T20
  • ветошь

Мотор отопителя на Рено поставляется двумя компаниями – непосредственно Renault и сторонним производителем Valeo, оба они считаются оригинальными. Предлагаются модификации для машин с кондиционерами и без них. Первые имеют немного большую мощность, в остальном их конструкция идентична, поэтому и обслуживание ничем не отличаются.

Отопительные радиаторы на «Рено Логан» обычно сделаны из алюминия

Принцип его работы прост. Антифриз, нагретый раскалённым двигателем, поступает в печной радиатор, который интенсивно обдувается небольшим вентилятором, нагнетающим горячий воздух от радиаторных решёток в специальные воздуховоды. По ним горячий воздух поступает в салон машины и обогревает его. Интенсивность обогрева регулируется изменением скорости вращения вентилятора и изменением угла поворота специальной дроссельной заслонки для холодного воздуха, поступающего снаружи.

На автомобиле «Рено Логан» отопительный радиатор является обычным теплообменником

  • радиатор отопителя потёк;
  • радиатор отопителя засорился.

Утечки в отопительных радиаторах возникают из-за механических повреждений или из-за коррозии. Чаще всего течь возникает там, где трубки теплообменника припаяны к радиаторному бачку. Но если радиатор подвергается ударам или очень сильной и длительной вибрации, то трещины могут возникнуть в любом месте этого устройства.

Течь в отопительных радиаторах «Рено Логан» возникает от механических повреждений и сильной вибрации

Засорение радиаторных каналов — вторая причина замены радиатора. Для того чтобы эти каналы забились грязью до абсолютной непроходимости, требуется много времени, а выявить эту неисправность можно только методом исключения. Если все компоненты отопительной системы работают нормально, но печка всё равно не греет, значит, проблема в забившемся радиаторе, который пора заменить.

Если радиатор «Рено Логан» засорился, промыть его практически невозможно

  • новый отопительный радиатор производства RENAULT;
  • рожковые ключи на 10, 12 и 13;
  • торцовая головка на 14 с длинным воротком.
  1. Открывается кабина автомобиля. Пластиковые клипсы, удерживающие напольное покрытие, открываются. Напольное покрытие отгибается. Открывается доступ к кронштейну отопителя с двумя болтами.

Напольное покрытие, закрывающее кронштейн радиатора «Рено Логан», отгибается

Болты на отопительном кронштейне «Рено Логан» удобно откручивать торцовой головкой

Два верхних болта кронштейна отопителя выкручиваются торцовой головкой на 14

Текстолитовая пластина над радиатором «Рено Логан» очень хрупкая

Текстолитовая радиаторная пластина «Рено Логан» снимается с трубок

На радиаторных трубках отопителя «Рено Логан» есть резиновые уплотнительные кольца, которые надо снять

Саморезы, удерживающие отопительный радиатор «Рено Логан», откручиваются торцовой головкой

Пластиковые зажимы — последнее, на чём держится радиатор отопителя «Рено Логан»

Самым оптимальным вариантом для «Рено Логан» является охлаждающая жидкость СИНТЕК

Итак, замена неисправного радиатора — задача не такая сложная, как может показаться на первый взгляд. Куда сложнее бывает определить, что печка перестала греть именно из-за проблем с радиатором. Единственная проблема, которая может возникнуть у начинающего автолюбителя, может быть связана с хрупким текстолитом крепёжной пластины, с которым нужно обращаться очень бережно. В остальном никаких трудностей быть не должно.
