Замена ламп в блок-фаре renault logan

Передние фары

Различия оптики разных выпусков:

2005-2007: левая, правая имеют свои номера, указатели поворотов оснащены матовым рифленым стеклом.
2008-2009: поворотники имеют уже прозрачное стекло, обе фары выпускаются под своими оригинальными номерами.
2010-2012: индивидуальные номера у обоих элементов, лампочка поворота размещена у самого крыла машины.
Начиная с 2012 года фары выпускаются нового образца, м особой комплектацией Silverline, поворотник размещен ближе к центру оптики.

Варианты передней оптической системы автомобиля:

Ближние — свет в обычных погодных условиях днем.
Дальние используются в темное время суток, видимость до 60 метров.
Противотуманные фары Логан незаменимы, от них зависит безопасность движения авто в плохих погодных условиях вне зависимости от времени суток.
Ходовые — альтернативный вариант применения ближнего света, предназначены для использования в дневное время, более экономичны, чем ближние.
Оптика с отражателями — один из наиболее распространенных вариантов. Свет от лампочки попадает на внутреннюю хромированную поверхность и только потом попадет на дорогу.
Оптика с линзами менее популярна, но набирает обороты. Свет через специальную колбу освещает путь — это особенность таких фар.

Как снять фару

Автолюбителю предлагается несколько вариантов: снять в салоне дилеров Рено, прибегнуть к услугам специалиста или потрудиться и сделать все самостоятельно.

Необходимо следовать пошаговой инструкции:

Снятие бампера открывает доступ к болтам, которыми крепится оптическая система. Каждая держится на трех болтах.
Выкрутить болты, притянуть на себя оптику.
Снять резиновый пыльник.
Трос корректора поднять вверх, затем отделить сам трос.
Демонтировать старый фонарь, разъем поворотников, головного света.
После устанавливают новую фару в обратном порядке. Убедиться, что обе направляющие вошли в соответствующие ответные части.
Замена передней фары на Рено Логан аналогична для обоих элементов.

Способы замены ламп

Как поменять лампочку ближнего света в Рено Логан? Согласно инструкции производителя для этого необходимо произвести множество достаточно трудоемких операций:

Снять бампер и защитный чехол с фары.
Демонтировать фару, отключив питающие провода и тросик корректора.
Снять с люка дальнего/ближнего света защитную крышку.
Освободить пружинный фиксатор и вытащить лампу.
Заменить сгоревший световой прибор новым и произвести сборку в обратной последовательности.

Не знаю, зачем конструкторы предлагают столько возни, когда на обоих поколениях Рено Логан произвести замену любых лампочек можно без разборки машины за 5 минут. При этом никакие инструменты не нужны вообще. Все, что нам понадобится, это:

чистые хлопчатобумажные перчатки или ткань;
лампа на замену;
руки (на приведенных для Рено Логан I фото мастеру хватило даже одной);
желание.

Начнем с Рено Логан I и взглянем на его фару:

Фара Рено Логан I

Нас интересует лючок, который я пометил стрелкой. В собранном блоке этот лючок закрыт резиновым гофрированным уплотнителем и сверху пластмассовой крышкой.

Итак, открываем капот, просовываем руку между аккумулятором и кузовом Рено Логана (правая фара) и нащупываем крышку. Если рука не пролезает, то батарею можно демонтировать. К примеру, я справился без снятия аккумулятора.

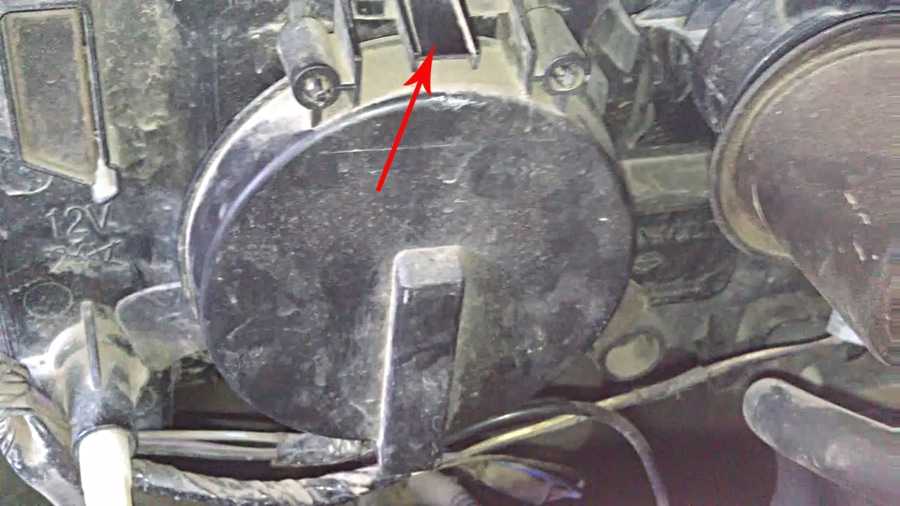

Защитная крышка на штатном месте

Блок-фара Рено Логан 1 со снятой защитной крышкой

Отжимаем фиксатор, помеченный красной стрелкой, и снимаем крышку. Под ней находится резиновый уплотнитель и колодка питания лампочки дальнего/ближнего света.

Снятие колодки и уплотнителя

Простым выдергиванием снимаем колодку, а затем и резиновый уплотнитель.

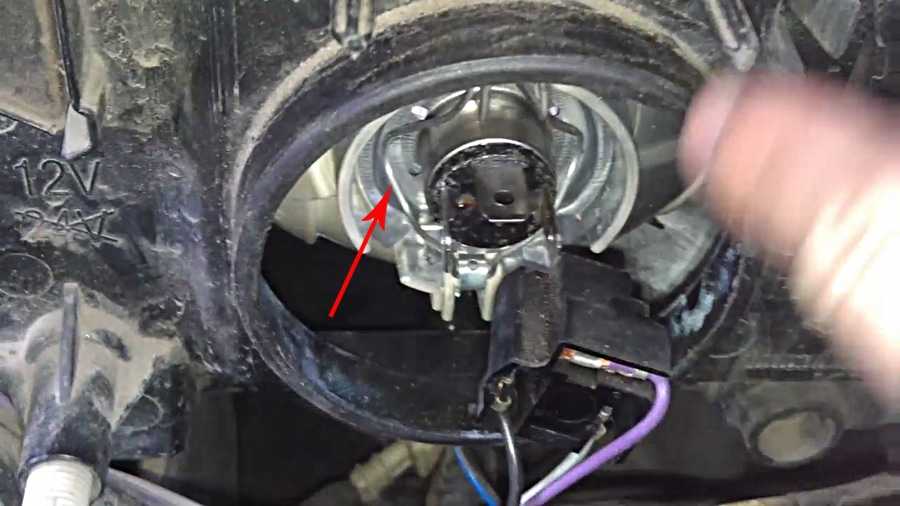

Перед нами лампочка, прижатая пружинным фиксатором. Я его пометил стрелкой.

Лампочка дальнего/ближнего света под пружинным фиксаторомСнятая лампа

Сжимаем верхнюю часть фиксатора лампы и откидываем его вниз. Теперь световой прибор можно взять за контакты и вытащить из гнезда.

Прежде чем установить новую, отвлечемся и поговорим об особенностях галогенных источников света. Главная из них – высокая (до 250 градусов Цельсия) температура колбы. Именно поэтому она выполняется из кварцевого стекла. Если такую лампу взять голыми руками, то частички жира, оставшиеся на стекле, мгновенно сгорят и образуют пленку, плохо проводящую тепло. В результате в месте загрязнения колба перегреется и просто расплавится.

Результат установки галогенного источника света голыми руками

Именно поэтому в принадлежностях я указал чистые хлопковые перчатки или ткань. Если тебе необходимо взять галогенную лампочку за колбу, делай это только в перчатках или через чистую ткань.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Локальный перегрев могут вызвать не только частички жира с рук, но и любая другая грязь. Если ты случайно замарал прибор или взял его голыми руками, просто протри колбу чистой тканью, смоченной в спирте.

Продолжим замену. Надеваем перчатки, извлекаем лампу из коробки, берем за контакты и устанавливаем на штатное место, прижав пружинящим фиксатором. Надеваем резиновый пыльник, подключаем колодку питания и закрываем все это дело защитной крышкой. Замена лампочки в правой фаре произведена.

С левой фарой поступаем аналогично. Щель там, правда, несколько уже, но средней руки (в буквальном смысле) человек вполне с задачей справится.

Теперь займемся фарами Рено Логан II. Внешне они выглядят так:

Блок-фара Рено Логан II

Перед нами два лючка. В одном (я пометил его стрелкой), располагается лампочка ближнего света. Во втором – дальнего и габаритных огней. Как и в первом поколении, просовываем руку в щель и нащупываем нужную крышку. Тут она резиновая. Хватаем ее за специальный лепесток и просто сдергиваем. Под крышкой видим колодку питания, надетую на лампу. Снимаем и ее. Лампочка в Рено Логан второго поколения крепится не при помощи скобы, а тремя защелками (я обозначил их стрелками). Отжимаем защелки отверткой и извлекаем световой прибор.

Замена лампочки ближнего света в Рено Логан II

Надеваем перчатки, устанавливаем новый прибор, ставим на него колодку питания и устанавливаем защитную крышку на место.

Замена лампочки переднего габарита на Рено Логан

Многие владельцы Рено Логан при выходе лампочек из строя отправляются на СТО для их замены. Но проблему можно решить и самостоятельно. Менять лампочку габаритного огня так же просто, как и любую другую. Тем более, если у Вас подключена сигнализация на эти огни, то лампочки могут перегорать чаще обычного.

Передняя блок-фара

Блок-фара (авто редакции)

В Логане устанавливаются блок-фары, а потому в одной конструкции находятся лампы ближнего света и дальнего света и указатели поворотов. При замене любой из ламп, отключать аккумулятор не обязательно. Противотуманные фары находятся отдельно от блок-фары снизу бампера, подробнее о замене в них лампы здесь.

Процесс замены габаритных ламп подробно

Головкой надо снять блок-фару.
Потом надо отключить «минусовой» провод от фары.
Снять весь передний бампер.
Отсоединить трос корректора фар.
Чтобы отвести фару в сторону надо открутить три самореза.

Для того чтобы заменить лампу, требуется открыть капот и нащупать на блок фаре патрон лампы габарита, который расположен чуть ниже лампы головного освещения.
Найти корпус лампы на ощупь не составит труда.

Достали патрон и пробуем извлечь перегоревшую лампу

Далее выворачиваем патрон в левую сторону и достаем из корпуса фары.

Лампу извлекли, готовимся к установке новой лампы габаритных огней

Чтобы заменить лампу, достаточно лишь потянуть за неё.

Доставать лампочку из корпуса необходимо только в хб перчатках.

Диодные лампы

Некоторые Логановоды рекомендуют при замене использовать диодные лампы. С ними уменьшается потребление тока, и улучшается видимость на дороге

Мы рекомендуем Вам обратить внимание на лампы с количеством диодов не менее 13-ти штук

Обычные и диодные лампы в габаритные огни

Установка диодных огней ничем не отличается от обычных. А свет от диодных лучше, потребление тока тоже меньше. Самое главное — сделать правильный выбор.

13-ти диодная габаритная лампа

Стало намного ярче

Ремонт подсветки рено логан

Автор tepin, 2 ноября, в Диагностика и Ремонт. Для доработки, естественно, необходимо снять приборную панель с Рено и разобрать ее — методику я описал выше. Наша задача — заменить все светодиоды подсветки их 12 другими, с желаемым цветом свечения. Замена лампочек панели приборов и кондиционера на Рено Лагуна 1. Материалы из раздела Оборудование и Материалы. Кухонные мойки врезные под столешницу.

Установили счетчик на столбе. Как заменить сальник коленвала.

ВИДЕО: Замена лампочки в блоке управления печкой

Монтаж выключателя simon Монтаж уличного водопровода. Настройка газовой колонки нева.

Схема работы

Схема работы на примере передней правой фары.

Первое, что необходимо сделать, это демонтировать передний бампер. Подробно о процессе демонтажа бампера можно узнать, пройдя по статье ниже.

После снятия переднего бампера у нас руки пролезут ко всем местам крепления фары. Корпус оптики имеет три точки крепления. Одна находится снизу, мастер начинает демонтаж именно с нижней точки. Для удобства используется ключ-трещотка. Следующий болт находится справа от фары, и 3 крепёж расположен сверху.

Крепления отданы и перед тем, как вытаскивать фару, необходимо отсоединить трос корректора. Первым снимается защитный резиновый колпачок, затем поднимаем трос корректора вверх, и он выходит из своей ниши корпуса.

Затем вынимаем фару на себя и теперь ко всем разъёмам есть отличный доступ. Отдаём фишки поворотника, габарита (снять можно вместе с цоколем), а также разъём на ближний свет.

Для наглядности мастера ещё раз показали процедуру снятия корректора, на снятой фаре. Весь ход работы хорошо и понятно показано мастерами на видео:

Повторим:

Снимаем резиновый колпачок и сдвигаем его вниз.

Для снятия троса вытягиваем его на себя, чтобы рубашка вышла из фиксатора.

Поднимаем трос вверх, выводим из зацепления кромку и вынимаем его.
При установке троса на место, заводим кромку в паз, оттягиваем немного рубашку на себя и защёлкиваем её в фиксаторе.
Ставим защитный колпачок на место.

Был задан на эту тему вопрос,- зависит ли сам процесс снятия от года выпуска Рено Логан? Со слов мастера процедура снятие на всех моделях одинаково и даже места крепления аналогичны.

Как выполнены все операции со снятой оптикой, например, поменяли стёкла, затем устанавливаем фишки питания ламп в обратном порядке. При установке фары необходимо правильно направить направляющие, имеющиеся на её корпусе. Направляющие должны попасть на свои места.

Если кузов не подвергался ударам и панели передней части не были деформированы, то каких-либо регулировок с фарой не потребуется. Она «сядет» на своё штатное гнездо, после чего надавив на корпус фары, ставим на место и затягиваем все 3 болта её крепления.

Устанавливаем трос корректора, защиту и на этом замена передней фары своими руками заканчивается.

Не работает стоп-сигнал – какие еще могут быть причины

Кроме перегоревших ламп, есть и другие возможные причины, почему не горят “стопы”:

Проблемы с проводкой — обрыв проводов или короткое замыкание.
Перегорел предохранитель.
Проблема с концевиком тормозов.

Блок предохранителей находится в салоне со стороны водительской двери. За стоп-сигнал отвечает предохранитель номер 3. Его номинал 10А, хотя в некоторых источниках указывают 20А. На рисунке ниже он выделен зеленым кругом.

Концевой выключатель находится под тормозной педалью, его каталожный номер – Renault 77 00 414 986. Нужно залезть под руль, нащупать рукой концевой выключатель и извлечь его так, как мы извлекали из патронов лампочки.

На этом основные неисправности цепи включения стоп-сигналов заканчиваются.

Предыдущая
Замена автолампКак заменить лампу ближнего света на Renault Logan 1 и 2 поколения
Следующая
Замена автолампКак заменить лампу ближнего света Renault Fluence

Не работает радио после снятия аккумулятора

Если в процессе замены лампочек в Рено Логан любого поколения и модификации мы надолго отключали аккумуляторную батарею, то может случиться так, что штатный радиоприемник или магнитола вроде работают, но во всех колонках в дополнение к музыке постоянно раздается звуковой сигнал.

Это говорит о том, что аудиосистема встала на блокировку (защита от кражи). Буквально через 3-5 минут она прекратит работать и выведет на дисплей просьбу ввести четырехзначный код разблокировки.

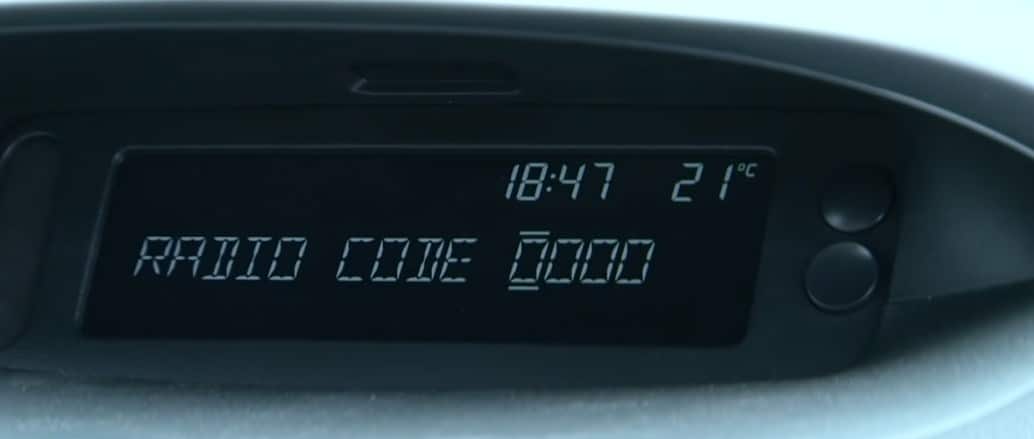

Магнитола требует ввести код разблокировкиКод разблокировки аудиосистемы Рено Логан

Код этот находится в сервисной книжке (поставляется вместе с автомобилем) на второй странице внизу.

Как ввести код? Для этого нужно использовать штатную цифровую клавиатуру радиоприемника.

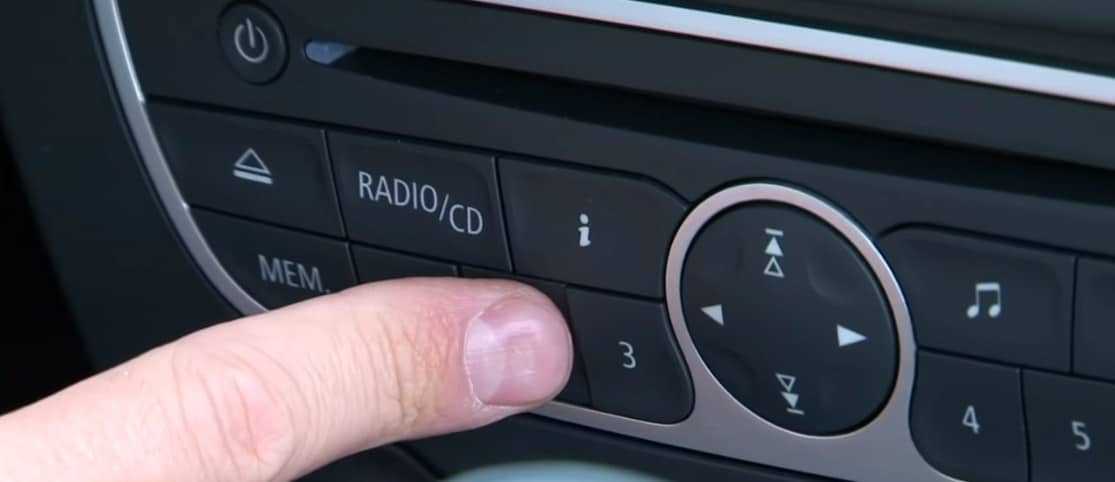

Клавиатура музыкального центра

При этом кнопка 1 отвечает за первую цифру кода, 2 – за вторую и т. д. При последовательном нажатии на нужную кнопку на дисплее можно набрать требуемое число. К примеру, чтобы ввести семерку во втором разряде кода, нужно нажать на кнопку с цифрой 2 семь раз. Подтверждение введенного кода производим клавишей 6, которую нужно удерживать несколько секунд. Если все сделано правильно, магнитола «бибикнет» и перейдет в штатный режим работы.

На включенной магнитоле одновременно нажимаем и удерживаем клавиши 1 и 6. Через 5 секунд на дисплее появится сообщение «pre code xxxx», где «хххх» и есть искомый PRE код.
Вынимаем магнитолу из панели и на ее боковой стенке находим стикер, на котором этот код и обозначен.

На этих магнитолах PRE код Y186 (слева) и V363

Вот и все. Замена лампочек ближнего света на Renault Logan прошла успешно, магнитола в порядке. Теперь, я думаю, при необходимости ты справишься с этой задачей без меня и уж тем более без услуг СТО.

Эксплуатация Reno Logan: особенности и рекомендации

От своевременности технического обслуживания зависит надежность и срок службы автомобиля. При наличии информации эксплуатация и ремонт не вызывают сложностей даже у новичка. Главное — учесть следующие моменты:

Двигатель. Эксплуатация силового узла заключается в периодической замене масла, осмотре основного и дополнительных ремней ГРМ. Главное неудобство — в сложности установки масляного фильтра, скрутить руками который удается не всегда. В крайних случаях разрешается проткнуть кожух фильтра и прокрутить его против часовой стрелки. Если делать работу самостоятельно, можно неплохо сэкономить, ведь на СТО такая работа обходится в 500-700 рублей. Технический ремонт, связанный с заменой ремня ГРМ, требует определенных навыков. Ресурс устройства — 60 тысяч километров. Здесь же рекомендуется замена ремня кондиционера.
Трансмиссия и ходовая система. Рено Логан — автомобиль с непробиваемой ходовой частью, но имеются и недостатки. Один из них — необходимость частой замены шаровых опор и стоек стабилизатора. Задняя подвеска независимая, отличается надежностью и неприхотливостью. Единственное, что придется менять через 50-60 тысяч — амортизаторы. Решить вопрос помогает руководство по эксплуатации и опыт других владельцев. Слабое место трансмиссии — сальник коробки передач, требующий периодического обслуживания. Технический ремонт или замена сцепления производится раз в 100 тысяч километров. Механическая «коробка» автомобиля редко выходит из строя. Главное — следить за уровнем масла и менять его раз пять лет (инструкция по эксплуатации в помощь).
Кузов и интерьер. Кнопки управления в салоне расположены удобно, приборная панель хорошо читается, кресло подстраивается без проблем. Шумоизоляция не на лучшем уровне, поэтом по возможности этот недостаток стоит исправить. Салон отличается вместительностью и даже с большим ростом голова не упирается в потолок. Приборная панель Рено сделана качественно и почти не скрипит. Важная задача для владельца — защитить кузов от коррозии. Оцинковка отличается качеством, в зависимости от года выпуска. В бюджетном варианте обрабатываются только пороги и арки транспортного средства. Со временем стал оцинковываться капот, багажник и крыша автомобиля. Несмотря на слабость обработки, кузов стоек к коррозии. Головной свет Логан качественный, но лампочки периодически выходят из строя. Замена ламп при четком следовании инструкции не составляет труда.

Несмотря на ряд «слабых мест», Reno Logan — надежный автомобиль, отличающийся легкостью в эксплуатации и доступностью комплектующих. В этом разделе вы найдете полную информацию по ремонту автомобиля, получите опыт выполнения простых и сложных работ, а также узнаете полезные секреты от знатоков своего дела.

Ремонт

Для обеспечения доступа к схеме с целью отремонтировать задний фонарь, требуется предварительный демонтаж фары. Замена происходит следующим образом:

Снимаем обивку с внутренней поверхности багажного отделения.
По периметру фары откручиваем крепеж.
Отсоединяем подводящий разъем с проводами и затем вынимаем блок-фару из посадочной ниши.
Тщательным образом осматриваем конструкцию на предмет повреждения. Теперь посредством отжима фиксаторов разделяем корпус фары на два элемента.
Если обнаружен факт окисления, то производим очистку контактных групп и смазку специальным составом.
При необходимости осуществляем замену ламп.
Если неисправной оказалась сама плата, а колпак присутствует в «добром здравии», то не спешим в магазин. Подбираем соответствующий латунный отрезок или медный лист и восстанавливаем целостность контактов, интегрированных в плату. Прикладываем старые элементы на бумагу и вычерчиваем лекало. Совместив чертеж с латунным полотном, вырезаем все потребные детали. Теперь остается все спаять на свои места.
Лампы монтируем в посадочные гнезда, коммутируем проводку и проверяем работоспособность фары.

Технология ремонта или замены правой фары абсолютно идентична для устройства левой стороны авто.

Обозначенные нами неисправности актуальны для всех модификаций практичного Renault Logan. Главной причиной сбоев является постепенное скапливание конденсата в посадочных нишах по периметру блок-фары. Для обеспечения возможности навсегда лишить себя данного неприятного момента потребуется осуществить доработку системы вентиляции багажного раздела и заменить соответствующие уплотнители.

Если на корпусе задней фары появилась трещина, то заменяем весь компонент. Стоимость одной фары для Рено Логан достигаем 3 тыс. руб. и зависит от стороны автомобиля. Если изделие установлено новое, то его ресурса вполне хватает на 5 лет.

Особенности регулирования пучка света

После замены фары Рено Логан потребуется регулировка ее светового пучка. Для обеспечения корректности обозначенного процесса во время регулировки следуем таковым обязательным правилам.

- Световой пучок, излучаемый светодиодными источниками, нуждается в весьма точной регулировке. Направление его ни в коем случае не должно превышать максимально допустимый вертикальный уровень по отношению к горизонтальной плоскости.
- Монтаж фар с такими лампами на Renault Logan должен предусматривать максимально близкое расположение противотуманной светотехники к дорожному полотну. Это обеспечит полное достижение корректной границы светового пучка.
- Иногда возникают исключительные случаи, требующие осуществления регулировочных работ в условиях специализированной мастерской. Если во время самостоятельной регулировки не удается достичь требуемых параметров, то это влечет за собой необходимость обращения к сервис-менам.

После того как была осуществлена замена лампочки противотуманки. Если форс-мажорные обстоятельства отсутствуют, то на самостоятельные регулировочные мероприятия затрачивается обычно не более 1-1,5 часа.
Процесс регулировки будет удобен, если воспользоваться специальным импровизированным экраном. В его роли может быть обычная ровная вертикальная поверхность с нанесенной на ней разметкой. Автомобиль Renault Logan следует располагать от данной поверхности на расстоянии около 5 метров.
Противотуманные фары регулируем таким образом, когда верхний уровень светового пятна совпадает на нашем созданном экране с нанесенной горизонтальной линией, которая располагается (обязательно) на 100 мм ниже ранее отмеченных центров фар (соединяющей их прямой). Расстояние между данными центрами должно составлять величину в 1200 мм.

Отличаются ли фары на разных поколениях логана и замена ламп в них

На сегодняшний день автомобиль Renault Logan насчитывает два поколения. Первое начало свою жизнь в 2005 году на заводе «Рено Россия» (Москва) и закончило в 2020.

Второе поколение родилось в Тольятти (АвтоВАЗ) в 2020 году, и выпуск его продолжается по сей день.

Как видно из приведенных фото, блок-фары у поколений несколько отличаются, и отличия эти не только внешние, но и конструктивные. Тем не менее алгоритм замены ламп габаритных огней у Рено Логан I и Рено Логан II почти одинаков. Единственное отличие – защитная крышка (Логан II), которая закрывает цоколь лампы габаритов.

Что касается задних фонарей, то конструкция их не изменилась вовсе, а значит, и алгоритм замены лампочек в них остался прежним.

Замена стабилизатора поперечной устойчивости

Подвесьте переднюю подвеску машины, подняв ее домкратами или подъемником. Перед откручиванием гайки крепления штанги стабилизаторы к рычагу передней подвески хорошенько счистите с головки винта загрязнения, так как вам придется вставить сюда ключ.

Схема стабилизатора

Если ключ войдет не целиком, вы можете повредить винт или ключ при откручивании гайки. Дело в том, что резьбовое соединение обычно сильно повреждено коррозией.

Стабилизатор поперечной устойчивости передней части подвески состоит из:

гайка;
резиновая втулка нижняя;
промежуточная втулка резинометаллическая;
пластиковая шайба;
верхняя втулка из резины;
винт;
штанга стабилизатора;
подушка штанги;
скоба.

Вытащите винт с верхней резиновой втулкой и шайбой из пластика. Рукой потяните конец штанги вниз и вытащите резинометаллическую втулку №3. Точно так же демонтируйте элементы крепления штанги стабилизатора к рычагу.

Шаровая

Установите новые запчасти в обратной последовательности, затягивая гайки всех винтов штанги стабилизатора, но не переусердствуйте. При установке промежуточной втулки нужно ориентировать ее вверх пазами, которые расположены на внешней части втулки.

Чтобы заменить подушку штанги стабилизатора возьмите головку с удлинителем и выкрутите болт, который держит скобу подушки и подрамник на кузове. Накидным ключом выкрутите гайку, фиксирующую скобу подушки на подрамнике. Опустите скобу. Выводя шпильку из отверстия подрамника и демонтируйте скобу, вытащив передний ее конец из паза подрамника.

Особенности замены передних и противотуманных фар на Рено Логан

«У природы нет плохой погоды», но иногда природные условия влияют на безопасность передвижения автомобиля. Туман, сильный дождь, метель, снегопад мешают правильно, адекватно и своевременно оценить дорожную ситуацию.

Немаловажную роль для безопасности дорожного движения играет светосигнальная система. Приобретая качественные фары Рено Логан (передние, противотуманные и задние), водитель обеспечивает безопасность в условиях плохой видимости.

Различия оптики разных выпусков:

2005-2007: левая, правая имеют свои номера, указатели поворотов оснащены матовым рифленым стеклом.
2008-2009: поворотники имеют уже прозрачное стекло, обе фары выпускаются под своими оригинальными номерами.
2010-2012: индивидуальные номера у обоих элементов, лампочка поворота размещена у самого крыла машины.
Начиная с 2012 года фары выпускаются нового образца, м особой комплектацией Silverline, поворотник размещен ближе к центру оптики.

Варианты передней оптической системы автомобиля:

Ближние — свет в обычных погодных условиях днем.
Дальние используются в темное время суток, видимость до 60 метров.
Противотуманные фары Логан незаменимы, от них зависит безопасность движения авто в плохих погодных условиях вне зависимости от времени суток.
Ходовые — альтернативный вариант применения ближнего света, предназначены для использования в дневное время, более экономичны, чем ближние.
Оптика с отражателями — один из наиболее распространенных вариантов. Свет от лампочки попадает на внутреннюю хромированную поверхность и только потом попадет на дорогу.
Оптика с линзами менее популярна, но набирает обороты. Свет через специальную колбу освещает путь — это особенность таких фар.

Замена ламп дхо renault logan 2020 (заміна ламп дхв рено логан 2)

Чтобы достать лампу, потяните за два провода, черный и следующий желтый. Стоп-сигнала Новый стоп-сигнал При перегорании лампочки стоп-сигнала фары Рено Логан нужно вначале отключить аккумулятор. После этого, вы можете начинать процесс замены детали.

Установка в обратном порядке. В ролике ниже вы найдете инструкцию, как заменить перегоревшую деталь стоп-сигнала автор видео — канал Ремонт Рено. Возможные неисправности переключателя свет и их устранение В Рено Логан переключатель света время от времени приходит в негодность.

Обычно это происходит из-за неполадок с проводкой. Могут перестать включать одновременно как все фонари, так и, к примеру, только габаритные.

Чтобы устранить эту проблему, вам нужно отключить минус с аккумулятора, а затем снять кожух с руля и открутить переключатель. Отсоедините клемму, отжав зажим с двух сторон.

Осмотрите деталь, чтобы определить, какой из проводков переломился.

Снятие, замена и регулировка выключателя стоп-сигнала на renault logan

Здравствуйте, сегодня мы рассмотрим процесс снятия выключателя стоп-сигнала на Renault Logan. Если при нажатии на педаль тормоза у Вас не загораются сигнальные огни и Вы убедились, что лампы в фонарях целые, то нужно менять включатель/выключатель стоп-сигнала.

Итак приступим к замене выключателя. Для начала снимите клемму с аккумулятора для безопасности. Далее снимаем клемму с проводами с выключателя стоп-сигнала (он находится на кронштейне педального узла)

Снимаем колодку с проводами

Потом поворачиваем выключатель на 90 градусов и вынимаем его

Снимаем выключатель стоп сигнала

Устанавливаем новый выключатель в том же порядке.

Если Вам необходимо отрегулировать выключатель стоп-сигнала, например, в ситуации, если стоп-сигналы горят постоянно, даже при отпускании педали тормоза, то вытяните шток выключателя, при этом будут раздаваться щелчки

Вытягиваем шток выключателя стоп сигнала

Теперь ставим на место выключатель и делаем следующее:

нажимаем немного на педаль тормоза, засовываем между педалью и штоком выключателя какую-нибудь пластину толщиной, примерно, 2 мм, тянем педаль тормоза наверх, при этом Вы услышите щелчки и снимаем пластину

Вставляем пластину между педалью тормоза и штоком выключателя стоп сигнала

Итак выключатель стоп-сигнала отрегулирован, проверьте его работу.

Снятие и замена передней блок-фары на renault logan

Здравствуйте, сегодня мы рассмотрим процесс замены передней блок-фары на Renault Logan. Обычно переднюю фару снимают для ее полной замены из-за неисправности или при ее разбитии в случае ДТП. Снять блок-фару можно самостоятельно, если знать, что нужно откручивать.

Теперь снимаем чехол с корректора света фар и выводим трос из держателя

Снимаем чехол корректора фар

Вынимаем трос корректора из держателя

Снимаем трос корректора

Далее откручиваем 3 болта, которыми крепится фара

Откручиваем крепления фары

После этого отсоедините колодку с проводами от указателя поворота

Отсоединяем колодку с проводами от лампы указателя поворота

Потом поворачиваем патрон лампы габарита и снимаем его

Снимаем лампу габарита

Теперь снимаем крышку, которая закрывает лампу ближнего света фар и снимаем колодку с проводами с лампы

Снимаем крышку лампы ближнего света

Снимаем колодку с проводами с лампы ближнего света

Далее снимаем фару с автомобиля

Снимаем переднюю фару

Установка новой блок-фары происходит в обратном порядке.

На заметку!

Лампы ближнего и дальнего света, которые установлены в автомобиль – галогеновые. Это говорит о том, что трогать их колбы перед монтажом и эксплуатацией категорически не рекомендуется.

У вас возникнет резонный вопрос: А почему?! И мы Вам ответим! Жировые пятна, которые пальцы оставляют на всём к чему прикасаются, а в нашем случае на галогеновой лампе, очень неблагоприятно сказываются на сроке службы этой самой лампы. Всем известно, что подобные световые устройства имеют очень высокую температуру во время работы, поэтому если вы случайно задели свою лампочку руками, то можете не сомневаться, что на месте этого соприкосновения, появится черный нагар, который в последствии будет еще больше тускнеть и чернеть нагревая саму колбу, что впоследствии может привести к её вздутию и разрушению.

Поэтому, работы по монтажу стоит проводить в перчатках, а если такой возможности нет, то перед установкой лампы убедитесь в её чистоте.

Теперь вы сами знаете, что в таком деле, как замена лампочки, нет ничего сложного и весь процесс от начала и до завершения всех работ составил в пределах 15-20 минут, что позволяет проводить их просто на стоянке у своего дома.
