Проверка и регулировка углов установки колес (уук)

Отчего на Рено Логан уходит сход-развал?

Первым делом прибегают к проверке углов наклона оси и самого колесного развала. Как отмечалось, данные параметры конструктивно не подлежат регулировке и приведение их в соответствие выполняется путем ремонта подвески.

Если присутствуют отклонения в схождении, то его регулировку осуществляют посредством удлинения или же укорачивания общей длины наконечника с тягой. Как самостоятельно отрегулировать? Выполнение самостоятельной проверки и регулировки величины развал схождение колес будет под силу только опытному владельцу Renault Logan.

Углы установки колес проверяйте на автомобиле без нагрузки, с заполненным наполовину топливным баком, нормальным давлением воздуха в шинах, при отсутствии чрезмерных люфтов в узлах подвески. Колеса автомобиля должны быть расположены параллельно продольной оси автомобиля.

При проверке и регулировке углов установки передних колес сначала проверьте угол продольного наклона оси поворота колес, затем угол развала и в последнюю очередь схождение колес. Угол продольного наклона оси поворота переднего колеса образован вертикалью и линией, проходящей через середину верхней опоры телескопической стойки и центр сферы шаровой опоры, закрепленной на нижнем рычаге.

рено логан схождение колес

Регулировка угла продольного наклона оси поворота не предусмотрена конструкцией автомобиля.

Руководство Renault Logan: Практические советы

Прокол . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5.2 Комплект для накачивания шин. . . . . . . . . . . . . . . . . . . . . . . 5.3 Инструменты (домкрат/колесный ключ и т. д.) . . . . . . . . . . 5.6 Колпаки колес — колесные диски. . . . . . . . . . . . . . . . . . . . . . . . . 5.7 Замена колеса. . . . . . . . . . . . . . . . . . . . . . . 5.9 Шины (безопасность, колеса, зимняя эксплуатация). . . . . . . . . . . . . . 5.10 Щетки стеклоочистителей. . . . . . . . . . . . . . . . . . . . . . . . . 5.13 Замена ламп . . . . . . . . . . . . . . . . . . . . . . . . . . . 5.14 Фары. . . . . . . . . . . . . . . . . . . . . . . . . 5.14 Противотуманные фары. . . . . . . . . . .. . . . . . . . . . . 5.15 Задние фонари . . . . . . . . . . . . . . . . . . . . . . . . . . 5.16 Боковые повторители указателей поворотов . .. . . . . . . 5.19 Освещение салона . . . . . . . . . . . . . . . . . . . . . 5.20 Радиочастотный пульт дистанционного управления: элемент питания. . .. . . . . . . . 5.23 Аккумуляторная батарея. . . . . . . . . . . . . . . . 5.24

Предохранители. . . . . . . . . . . . . . . . . . . 5.26 Буксировка: при неисправностях. . . . . . .. . . . . . . 5.29 Буксировка: тягово-сцепное устройство . . . . . . . . 5.31 Топливный фильтр дизельного двигателя. . . .. . . . . . . 5.32 Аудиоподготовка . . . . . . . . . . . . . . . . . 5.33 Дополнительное оборудование . . . . . . . . . 5.34 Нарушения работы Инструкция по эксплуатации Renault Logan . . . . . . . . . . . . . 5.35

Как выставить «нулевое» положение?

Необходимо снять руль, для этого отвинтите гайку. После зафиксировать его в посчитанном нами «нулевом» положении (спицы руля должны располагаться симметрично). Теперь мы будем ориентироваться по этому положению. Дабы себя проверить, нужно поочередно вращать руль влево/право — в обе стороны он должен поворачиваться на одинаковое количество оборотов, по этому поворачивая колесо до предела в стороны, подщитывайте их.

Далее нужно ослабить стопорные гайки наконечников рулевых тяг

Одну тягу следует немного выкрутить, а вторую закрутить на такое же самое количество оборотов (это очень важно!). Такую процедуру можно сделать один раз и более не менять положение руля

А в дальнейшем – лишь регулировать схождения.

Регулируем развал колес своими руками

1. Поставьте автомобиль на ровном месте над смотровой ямой или на эстакаде;
2. Подготовьте стандартный набор инструментов, шнур с отвесом, белый мел;
3. Выровните колеса прямо по направлению движения;
4. Поставьте белые метки (можно любой цвет, главное, чтобы было хорошо видно) на шинах в верхней и нижних боковых зонах покрышек;
5. Используя шнур с отвесом (шнур приложить к верхней белой метки) измерьте расстояние от нижней части диска колеса до шнура;
6. Сравните с нормой (для передних колес) – переднеприводные авто ±1 мм, заднеприводные +1/+3мм;
7. Проверните колесо на 90 градусов в любую сторону и повторите измерения:
8. Повторите пункт 7;
9. Снимите колесо;

10. Ослабьте два болта с помощью которых крепится поворотный кулак к кронштейну стойки амортизатора (у каждого автомобиля расположение гаек может быть разным).

11. В зависимости от ранее полученных результатов измерений, путем сдвига поворотного кулака наружу или внутрь выставляем необходимый угол развала (CAMBER);
12. Зажать болты;
13. Поставить колесо и снова провести измерения.

Как осуществляется регулировка?

Для проверки углов колес Рено Логан современные центры располагают 3D-оборудованием. Это позволяет достигать высокой точности при регулировке. Напомним, что регулирующий процесс подразумевает присутствие только исправной подвески, так как в ином случае достигнуть корректных результатов будет невозможно. Данный аспект обязывает мастера произвести предварительную и тщательную проверку состояния узлов подвески. На стенде определяются углы установки всех колес, а затем достигнутые результаты подлежат сравнению с регламентными значениями. Если присутствуют отклонения, то выполняют регулировку.

Как вариант, проверить и отрегулировать обозначенные величины можно в гаражных условиях. Для этого понадобятся отвесы, уровень с линейкой или рулеткой. Сразу скажем, что достижение хорошего результата при таком подходе является весьма проблематичным.

Что нужно сделать перед регулировкой развал схождения

Регулировка колес становится невозможной, если не выполнены некоторые условия. Перед регулированием на специальном стенде необходимо:

устранить все люфты в подвеске;
установить давление в шинах в соответствии с нормами;
отбалансировать все колеса;
освободить багажник от лишних вещей.

Еще необходимо, чтобы на машине все колеса были одного размера, с одинаковым рисунком протектора. Если имеются люфты в рулевых тягах или шаровых опорах, следует дефекты устранить, и только затем уже приступать к регулировкам колес.

Если автомобиль исправен, правильно накачаны шины, а также соблюдены все другие условия, перечисленные выше, регулировка схода развала на стенде занимает по времени около получаса, в некоторых случаях мастера управляются с работой и за 20 минут.

Причины возникновения неисправности

В виде негативных факторов могут иметь место такие аспекты:

Отметим, что свою лепту в нарушение углов установки колес Рено Логан вносит эксплуатация в условиях некачественного дорожного полотна. Перевозка грузов с запредельной массой оказывает пагубное влияние на углы задних колес, что сопровождается одновременным ухудшением состояния подвески в целом.

Для своевременного выявления факта нарушения установочных параметров углов проверочную процедуру рекомендуется выполнять при каждом ТО, то есть не реже 15-тысячного пробега. Регулировочные действия следует также осуществлять при смене покрышек на новые аналоги или обкатке нового авто.

В каких случаях требуется регулировка развал схождения

Если автомобиль ведет себя на дороге уверенно – машину не тянет в сторону, не заносит на поворотах, не изнашивается преждевременно резина, как правило, регулировка углов в таком случае не требуется, но диагностика здесь все равно не будет лишней. Регулировать сход развал требуется в следующих случаях:

после проведенного ремонта подвески;
при возникновении проблем с управлением автомобиля;
при смене летних шин на зимнюю резину и наоборот;
после покупки нового авто при первом ТО, после приобретения подержанной автомашины.

Еще автовладельцы заезжают на стенд развал схождения после наезда машины на препятствие или удара в подвеску, также рекомендуется производить регулировку колес через 5-7 тыс. км пробега после замены пружин подвески.

Регулировка задних колес предусматривается не у каждого автомобиля, в основном отрегулировать углы удается лишь на авто с многорычажной задней подвеской, и то не на всех моделях машин.

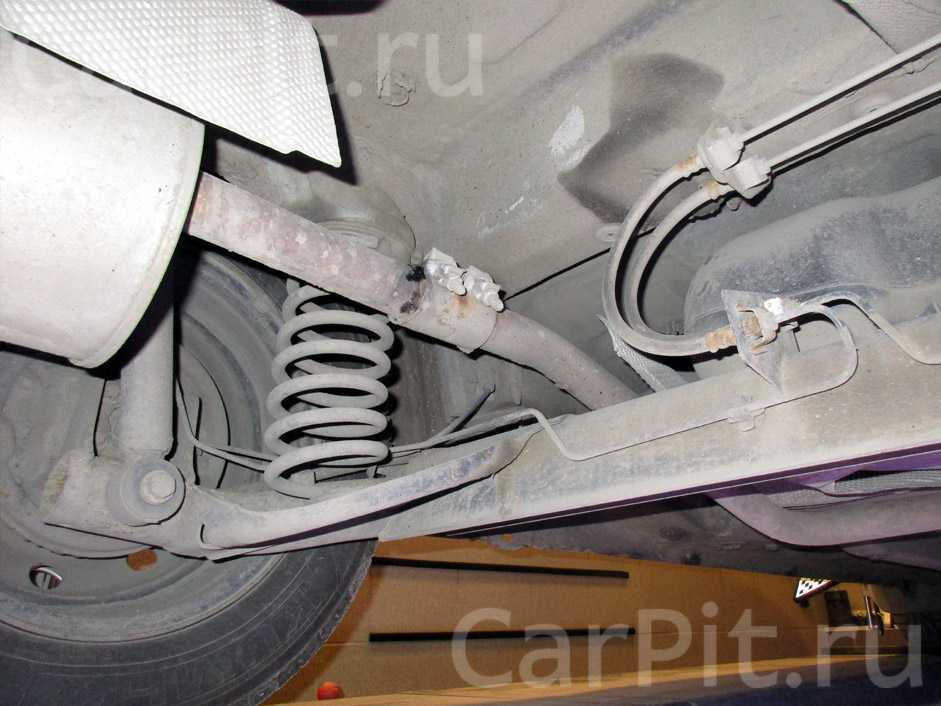

Снятие продольного рычага.

Выводим резиновую втулку жгута проводов датчика скорости вращения заднего колеса из кронштейна продольного рычага. Отсоединяем наконечник троса стояночного тормоза от рычага задней колодки (см. Замена колодок тормозных механизмов задних колес). Выводим наконечник троса из отверстия в щите тормозного механизма…

…и из отверстия в кронштейне продольного рычага. Устанавливаем регулируемый упор под кулак задней подвески и поджимаем кулак.

Головкой «на 21» отворачиваем гайку болта крепления проушины рычага к кулаку задней подвески, удерживая болт от проворачивания накидным ключом того же размера. Вынимаем болт или выбиваем его с помощью выколотки из мягкого металла.

Головкой «на 21» отворачиваем гайку болта крепления рычага к кронштейну кузова, удерживая болт от проворачивания накидным ключом того же размера. Длина болта не позволяет вынуть его из отверстий кронштейна и рычага, поэтому…

…головкой «на 18» с удлинителем отворачиваем три болта крепления кронштейна к днищу кузова.

Снимаем продольный рычаг вместе с кронштейном. Вынимаем болт…

…и отсоединяем рычаг от кронштейна. Устанавливаем продольный рычаг в обратной последовательности. Гайки болтов крепления рычага окончательно затягиваем предписанным моментом (см. Приложения) в положении «автомобиль на колесах».

Инструкция по регулировке развала-схождения своими руками

Перед тем, как приступать к регулировке углов развала и схождения, в обязательном порядке необходимо проверить ходовую автомобиля. Если нужен ремонт, то развал-схождение делать бессмысленно. Рулевое управление и подвеска должны быть в полном порядке.

Обратите внимание на три момента, от которых очень сильно зависят углы установки колёс на автомобиле:

Исправность ходовой (подробнее о диагностике подвески автомобиля);
Давление в шинах;
Загрузка машины.

Обязательно перед регулировкой развала-схождения проверяйте давление в покрышках и убедитесь в том, что случано не забыли в багажнике пару мешков картошки или цемента

В качестве примера, мы опишем, как сделать развал-схождение своими руками на автомобиле ВАЗ 2109.

Чтобы избежать лишних регулировок развала и схождения после ремонта ходовой, перед разборкой подвески следует метить все разъединяемые соединения относительно друг друга. Лучше всего это делать зубилом, керном или краской. Необходимо также считать число оборотов при выворачивании наконечников из рулевых тяг.

Регулировка угла развала колес

Регулировка углов развала выполняется в следующем порядке (напоминаем, что в нашем случае действия описаны для автомобиля ВАЗ 2109):

Перед началом регулировки развала машина должна стоять на ровной площадке.
Ставим на ободе колеса мелом по диаметру две вертикальные метки – одну сверху, другую снизу.
Шнур с отвесом прикладываем к крылу, и вдоль меток линейкой или штангенциркулем измеряем расстояние от обода до шнура у верхней метки, а затем у нижней. Разница должна составлять ±3 мм.
Обод может быть не идеальным, поэтому желательно прокатить машину, повернув колесо на 90°, и сделав еще 2 вертикальные метки. Снова производим замер.
Проделайте тоже самое на втором колесе и запишите результат.
После этого разверните машину на 180° и снова произведите замеры, запишите их и сравните.
Затем снимите колесо и двумя ключами на 19 отпустите два болта крепления кронштейна стойки амортизатора к поворотному кулаку.
Сдвиньте поворотный кулак ключом на 19 за счет эксцентриситета головки болта внутрь или наружу на необходимое расстояние, таким образом добиваясь необходимого угла развала.
Подтяните болты, поставьте колесо на место, опустите автомобиль и качните несколько раз, нажав на крыло. Проведите замеры.
Отойдите от машины на некоторое расстояние и посмотрите на положение передних колес, сравнивая их с плоскостью задних.

На заднеприводных автомобилях угол развала должен быть в пределах +1/+3мм, а на переднеприводных машинах нормальным считается развал в диапазоне от -1 до +1мм.

Регулировка угла схождения колес

Для регулировки угла схождения замеры удобнее всего производить специальной телескопической линейкой со шкалой.

Линейка для регулировки схождения

Работать удобнее на яме. Руль должен находиться в положении прямолинейного движения.

Перед регулировкой схождения, с внутренней стороны колёс мелом нанесите по одной метке на левой и правой покрышке как можно ближе дискам.
Создав в линейке предварительный натяг, установите ее, уперев концами в намеченные точки так, чтобы ее корпус не касался деталей кузова и подвески.
Слегка встряхните линейку, на подвижной шкале совместите «ноль» с неподвижным указателем

Зафиксируйте шкалу.
Осторожно прокатите автомобиль вперед, чтобы линейка вместе с колесами переместилась назад, но не коснулась деталей подвески и кузова.
Проверьте показания.. Если на ВАЗ 2109 расстояние между колесами сзади меньше чем спереди, то рулевые тяги надо укорачивать, а если больше, то – удлинять

Если на ВАЗ 2109 расстояние между колесами сзади меньше чем спереди, то рулевые тяги надо укорачивать, а если больше, то – удлинять.

Ключом на 27 ослабьте контргайки на рулевых тягах. Гайки с рисками на гранях имеют левую резьбу.
Ключом на 24 вращайте муфту для изменения длины тяги.
Не забывайте следить за горизонтальным положением спицы руля.
Поставьте подвижную шкалу на линейке для регулировки схождения на «ноль» и прокатите машину назад.
При показаниях от -1 до +1мм можно закончить регулировку угла схождения. Для дополнительно контроля прокатите автомобиль вперед.

Посмотрите по очереди со стороны каждого переднего колеса в створ каждого заднего. При горизонтально стоящей спице руля вы легко увидите есть или нет смещения обоих колес влево или вправо. Если смещение заметно явно, то, выкрутив одну тягу и закрутив другую на одинаковое количество оборотов, исправьте смещение.

После регулировки развала-схождения своими руками, стоит задуматься о том, какие выбрать колесные диски: штампованные или литые? Считается, что литые диски значительно снижают нагрузку на подвеску, а штампованные – более практичны.

Сход-развал Рено Логан

Развал и схождение определяет угол установки колёс, влияющий на безопасность управления автомобиля и ресурс деталей подвески. Развалом является отклонение средней плоскости колеса от вертикальной оси. У Рено Логан конструкционно не предусматривается такое регулирование, а установка нужного угла производится при помощи выбраковывания изношенных элементов подвески. Схождение колёс — это угол между продольной осью машины и плоскостью вращения. У Логана этот показатель можно изменять с помощью уменьшения или увеличения длины рулевых тяг. Нарушение установочных углов задних колёс машины приводит к преждевременному стиранию покрышек и регулируется устранением неисправностей в элементах подвески автомобиля.

Что может произойти?

Французский Логан при правильно отрегулированных установочных углах колёс имеет:

Неправильные установочные углы могут привести к серьёзным неприятностям. При движении на скользкой дороге автомобиль может неожиданно поехать в совсем другую сторону. При торможении машина обычно уходит в занос, а в некоторых случаях может перевернуться. Даже при прямолинейном движении Логан начинает рыскать, отклоняясь от направления, заданного водителем, особенно на повышенных скоростях. С неправильно отрегулированными углами колёс у автомобиля уменьшается экономичность и значительно увеличивается износ протектора.

Мероприятия в условиях СТО

Перед проверочной развал схождение процедурой автомобиль Рено Логан подлежит подготовке. Это подразумевает полную разгрузку содержимого багажника, запас топлива в баке не должен превышать 50-процентный уровень, а давление воздуха в шинах следует привести в соответствие с заводскими параметрами.

После размещения авто на стенде мастера выполняют выравнивание колес с последующим «выбором» люфтов в подвеске. С этой целью производят достаточно сильные нажимы на багажник, а затем и на капот.

Последующие проверочные действия осуществляются по схеме. Первым делом прибегают к проверке углов наклона оси и самого колесного развала. Как отмечалось, данные параметры конструктивно не подлежат регулировке и приведение их в соответствие выполняется путем ремонта подвески.

Если присутствуют отклонения в схождении, то его регулировку осуществляют посредством удлинения или же укорачивания общей длины наконечника с тягой.

Причины возникновения неисправности

В виде негативных факторов могут иметь место такие аспекты:

естественный износ большинства компонентов ходовой части;
серьезные повреждения какой-либо детали в подвеске;
нарушение кузовной геометрии (особенно актуально после ДТП);
перегруз автомобиля сверх допустимых паспортом норм.

Проверка и регулировка углов установки колес Daewoo Lanos

Проверка и регулировка углов установки колес необходимы для обеспечения хорошей устойчивости и управляемости автомобиля, а также равномерного износа шин при эксплуатации. Проверку и регулировку углов установки колес выполняют на специальных стендах согласно инструкциям по их эксплуатации.

Регулировка угла развала и схождения задних колес конструкцией автомобиля не предусмотрена. Несоответствие действительных значений, замеренных на автомобиле, контрольным значениям, указанным ниже, может объясняться износом и деформацией деталей подвески, деформацией кузова. При обнаружении отклонений в параметрах задней подвески, вызванных деформацией ее элементов и кузова, надо найти причину возникновения отклонений и устранить ее заменой вышедших из строя деталей.

ПРЕДУПРЕЖДЕНИЕ

Замена или ремонт деталей подвески может повлечь за собой изменение углов установки колес, поэтому проверка углов установки колес обязательна.

Углы установки колес

Угол продольного наклона оси поворота передних колес:

автомобили с гидроусилителем рулевого управления…..1°45'–3°45'

автомобили без гидроусилителя рулевого управления…..0°30'–2°30'

Угол развала:

передних колес…..–1°10'±20'

задних колес…..–2°10'…– 1°10'

Схождение:

передних колес…..0°10'±10'

задних колес…..–0°10'±40'

Максимальная разница углов установки правого и левого колес…..1°

Углы установки колес проверяйте на автомобиле без нагрузки с заполненным наполовину топливным баком, нормальным давлением воздуха в шинах и при отсутствии чрезмерных люфтов в узлах подвески.

После установки автомобиля на стенд, непосредственно перед проверкой углов, «прожмите» подвеску автомобиля, прикладывая два-три раза усилие 392–490 Н (40–50 кгс), направленное сверху вниз, сначала к заднему бамперу, а затем к переднему. Колеса автомобиля должны быть расположены параллельно продольной оси автомобиля.

При проверке и регулировке углов установки передних колес сначала проверьте угол продольного наклона оси поворота, затем угол развала колес и в последнюю очередь схождение колес.

Угол продольного наклона оси поворота переднего колеса образован вертикалью и линией, проходящей через середину верхней опоры телескопической стойки и центр сферы шаровой опоры, закрепленной на нижнем рычаге. Регулировка угла продольного наклона оси поворота не предусмотрена конструкцией автомобиля.

Угол развала передних колес характеризуется отклонением средней плоскости вращения колеса от вертикали. Регулировка угла развала передних колес не предусмотрена конструкцией автомобиля.

Схождение передних колес представляет собой угол между плоскостью вращения колеса и продольной осью автомобиля. Схождение передних колес регулируют изменением длины рулевых тяг.

Видео про «Проверка и регулировка углов установки колес» для Daewoo Lanos

Исправляем развал и схождение задних колес на ланос,сенс,нексия,шанс,опель кадет,вектра

Как выставить схождение колес в гараже. развал схождение

ЛАНОС. проблема с развалом. небольшая переделка.

Регулировка развала схождение Рено Логан

С помощью таких параметров, как развал схождение, определяются углы положения колес, что оказывает весомое влияние на безопасное управление практически каждым автомобилем и на ресурс протекторов шин.

Понятие развал схождение — величина отклонения средней плоскости конкретно взятого колеса от его вертикальной оси. Конструкция ходовой части Рено Логан изначально не предусматривает возможности осуществлять подобную регулировку, а корректность установки угла достигается заменой изношенных компонентов подвески.

Схождением называют угол, образованный плоскостью вращения с продольной осью автомобиля. Возможность такой регулировки в Рено Логан присутствует и обеспечивается за счет изменения длины рулевой тяги с наконечником. Все эти постулаты свойственны для передней ходовой части.

Если приходят в негодность задние покрышки, то это также свидетельствует о присутствии неполадок в подвеске, в связи с чем, возникает неотложная потребность ремонта ходовой. Некоторые умельцы выполняют работу своими руками.

Какие признаки указанного дефекта?

Процесс эксплуатации подразумевает постепенный износ всего перечня деталей в подвеске, что сопровождается изменением углов положения колес. Если пренебрегать неполадками в подвеске, то такое обстоятельство негативно скажется на безопасности или вызовет непоправимые последствия. Небольшую исправность можно устранить своими руками.

Наподобие любой иной неисправности нарушение углов обладает своими признаками. В качестве основного симптома фигурирует увод движущегося авто в какую-либо из сторон. Наиболее характерно этот признак проявляется при резком замедлении.

Когда обнаружились следы неравномерного истирания покрышек, то необходимо сразу склониться к проверке корректности углов колес и состояния всех узлов в ходовой части Рено Логан.

Дополнительными факторами, свидетельствующими о прогрессии рассматриваемой нами неисправности, могут выступить:

Как обозначалось, при возникновении малейших симптомов нарушения углов колес следует немедленно заняться проверкой правильности их установки.

Регулировка развала с помощью отвеса

Можно попробовать отрегулировать также развал колес, для этого потребуется:

кусочек мела;
измерительный инструмент;
нитка (веревка) с отвесом на конце;
автомобильный инструмент (ключи).

Регулировку развала производим так:

на прямой ровной поверхности устанавливаем колеса автомобиля прямо, на колесном диске снизу и сверху с каждой стороны рисуем мелом метки;
отвес устанавливаем у переднего крыла, измеряем расстояние от веревки до колесного обода;

прокатываем автомобиль вперед, необходимо, чтобы колеса прокрутились на 90 градусов;

снова замеряем расстояние между шнуром и диском, запоминаем или записываем результат. Разница в показаниях для переднеприводных машин должна составлять не более ± 1 мм;
снимаем переднее колесо, и на эту разницу верхним болтом двигаем поворотный кулак относительно амортизаторный стойки;

накидываем колесо, снова проверяем отвесом и линейкой расстояние на разных положениях колеса;
получив необходимый результат, затягиваем болт с эксцентриком гайкой, ставим колесо, закручиваем основательно колесные болты.

Но самый точный результат получится только при регулировке на стенде, и на этом деле лучше не экономить.
