Как снять замок зажигания на рено логан видео

подрулевого переключателя

У меня в одно время пропал сигнал, поэтому решил, сначала покопаться в интернете, спросить у знающих людей. И выяснилось что, оказывается у Рено это болезнь. Чаще всего у них пропадает сигнал, вследствие того, что левый рычаг находится постоянно в действии. Он отвечает за много функций и поэтому часто используется.

  • Отвёртка крестообразная
  • Маленькая, тонкая плоская отвёртка
  • Ключи ТОРКС Т10 и Т20

Прежде чем приступать к ремонту, в первую очередь надо обесточить автомобиль, сняв минусовую клемму с аккумулятора. Затем поворачиваем руль влево на 90° относительно нейтрального положения. Это нам понадобится впоследствии, при снятии самого левого переключателя. Ключом ТОРКС Т20 откручиваем снизу два винта крепления кожуха рулевой колонки. Снимаем сначала верхнюю часть, отстёгивая по пути защёлки.

Затем снимаем нижнюю часть кожуха. Вот тут Вы должны увидеть, почему мы повернули руль на 90 градусов. Сам электропереключатель крепится к рулевой колонке с помощью двух винтов под крестообразную отвёртку. Откручиваем их, и снимаем разъем, который присоединён на переключатель

Сняв рычаг в сборе внимательно осматриваем, особенно надо обратить внимание на провода

У меня сразу было видно, что обломаны провода чёрный и красный, припаянные к штырю, который находится внутри самого рычага. Этот штырь крутится при переключении света, габаритов. И провода при этом работают на излом. Тем более что они действительно жёсткие и не гибкие.

РИС.4. Штырь переключателя

Для извлечения штыря переключателя, надо сначала разобрать его корпус.

На рисунке ниже показано, что надо открутить и какие защёлки отстегнуть:

РИС.5. Корпус переключателя

Затем надо снять кнопку сигнала. Её нужно поддеть, чем-нибудь тонким и плоским, например, маленькой плоской отвёрткой.

Аккуратно просовываем в щель между кнопкой и рычагом отвёртку и поддев крышечку, извлекаем её.

РИС.6. Место извлечения кнопки

Для наглядности привожу иллюстрацию, где показана снятая кнопка. Чтобы вам было более понятно, как её извлечь.

РИС.7. Снятая кнопка

Затем надо снять крайний переключатель, который закреплён с помощью защёлок на штыре. Поэтому его надо сильным, но аккуратным движением стянуть со штыря.

Для наглядности покажем защёлки:

РИС.8. Защёлки на штыре

Можно взять все это и, придя домой припаять новые провода…

Новые провода, приготовьте заранее, более гибкие и мягкие, чтобы не ломались. Сечением примерно 0,5 мм². Кстати, для этого хорошо подходят провода от нерабочего блока питания компьютера.Видео Ютуб:

Ремонт сигнала на Логане, , .

Ремонт сигнала на рено логан

Рено Логан Ремонт кнопки сигнала на под рулевом переключателе

Проделав ремонт подрулевых переключателей, собираем все в обратном порядке. Поставим на место и все должно заработать должным образом.

Замена замка зажигания Рено Логан своими руками

Spread the love

Замок зажигания отвечает за запуск двигателя любого автомобиля. Этот узел очень необходим, ведь без него вы попросту не сможете запустить либо заглушить мотор. Также замок зажигание отвечает за работу большинства электронных приборов в машине, будь то дворники, печка и т.д. Замок зажигания можно поделить на две основные части — это электронная и механическая часть.

В механическую часть входит — металлический цилиндр, в котором находится личинка замка. В нее в свою очередь вставляется сам ключ зажигания.

В электрическую часть входит — разъем замка и контактная группа, которая при повороте ключа перемыкает контакты между собой.

Но также замок зажигания необходим для того, чтоб ваш автомобиль не смог завести посторонний человек.

Ключ замка зажигания индивидуален и не подходит к другим автомобилям той же модели. Замок зажигания может выйти из строя и причиной тому может быть множество:

  Как правильно наклеить пленку на автомобиль

  • Если ключ входит с трудом в замок или наоборот проблемы при выходе ключа из замка, то проблемы с сердцевиной замка зажигания.
  • Если при отсутствии ключа зажигания руль не блокируется, проблемы с запоротым механизмом замка зажигания.
  • Но если при включенном зажигании не работает стартер, или попросту зажигание не включается, проблема в контактной группе.

Замена личинки замка Рено Логан

Замок зажигания является одной из самой надежной деталью в автомобиле, но и он выходит из строя. Самая распространенная поломка замка зажигания Рено Логан — это заедание или закусывание личинки. Этот узел для дешевизны ремонта можно заменить отдельно от замка.

Для замены замка необходимо знать определенный нюанс — замок вынимается при определенном повороте ключа. Мы наглядно покажем тонкости замены. В целях безопасности при начале работ необходимо снять минусовую клему аккумулятора.

Для замены замка зажигания вам понадобится: torx на 20 с удлинителем и плоская отвертка.

  • 1 Снимаем кожух рулевой колонки открутив два самореза головкой torx с удлинителем на 20.
  • 2 Снимаем датчик иммобилайзера отсоединив электрический разъем.
  • 3 Головкой Т 20 откручиваем сам замок зажигания
  • 4 Вставляем ключ в замок зажигания и проворачиваем во второе положение
  • 5 Далее необходимо нажать на защелки фиксирующие замок зажигания и потянуть его вперед.
  • 6 Отсоединяем электрический разъем отжав пластиковый фиксатор.
  • 7 Вытаскиваем замок зажигания

  Технические характеристики двигателя УАЗ Буханка

При сборке замка необходимо зафиксировать жгут проводом пластиковыми стяжками в целях безопасности.

Также будет полезна статья на нашем сайте по — замене ремня ГРМ Рено Логан

Замена замка зажигания

У некоторых автомобилей замена системы зажигания не является трудной задачей как для владельцев с маленьким опытом или без него, так и для продвинутых. При сильной поломке замка системы запуска, требующей его замены, вам нужно уделить некоторое время и использовать пару отвёрток (простую и фигурную). Далее мы рассмотрим, как заменить замок зажигания, по пунктам.

Процесс замены

  • Во-первых, снимаются пластиковые накладки, или же защита контактов, которая находится под рулевым колесом. Сделать это можно, выкрутив крепления, которые находятся под накладкой. После этого её можно легко снять.
  • Во-вторых, отключаем и отсоединяем электропроводку. Следом, ставим ключ зажигания в горизонтальное положение. Далее, нужно открутить пару винтов, что крепят замок к кожуху, который сварен с рулевой колонкой.
  • В-третьих, при помощи плоской или же минусовой отвёртки утапливаем штифт, который фиксирует замочную скважину зажигания через боковое отверстие кожуха. После всех этих манипуляций замок легко извлекается.

Абсолютно те же действия нужно сделать для установки нового замка, но в обратном порядке.

Замена замка зажигания на Рено Логан

Перед тем как приступать к работам, следует провести полноценную диагностику, обнаружить источник поломки, определить тип проведения ремонта (частичны или полный). Изначально мастер фиксирует возможные дефекты, повреждения на рулевой колонке, корпусе замка, в электропроводке, моторном отсеке, иммобилайзере. На основании полученных данных мастер приступает к ремонту или замене, в зависимости от результатов диагностики. Основные этапы замены таковы:

сбрасывание клемм аккумуляторной батареи во избежание возможного короткого замыкания (подобное часто случается по неосторожности мастеров или изношенности проводки);
демонтаж пластмассового кожуха с рулевой колонки (крепится на двух болтах);
отвинчивание центральной консоли приборов, снятие контактной платы с разъёмов;
полный демонтаж иммобилайзера со штатного места расположения;
отключение питания, контактной платы, кольца-фиксатора. Далее мастер устанавливает новый и начинает сборку в обратном порядке

Рекомендовано провести диагностику смежных деталей и оборудования, возможно, требуется ремонт или профилактика

Далее мастер устанавливает новый и начинает сборку в обратном порядке. Рекомендовано провести диагностику смежных деталей и оборудования, возможно, требуется ремонт или профилактика.

Renault Logan: Как выглядит неисправность контактной группы замка зажигания

Это пока единственная «поломка» моего Логана за вот уже почти два года эксплуатации. Случилась летом 2015 года. Хотя, эта неисправность не препятствовала использованию машины по прямому назначению, лишь слегка затрудняла

А выглядело это вот так:

В двух словах, бензонасос в порядке, стартер крутит (при этом гаснет экранчик с уровнем топлива и температурой на панели), а машина не заводится. Отпускаешь ключ, пробуешь заново — все хорошо. Такая оказия случалась в основном «на холодную», после некоторого более-менее продолжительного времени простоя (с заглушенным двигателем). От получаса и далее. Если заводиться после минуты-трех-пяти, то такого не наблюдалось.

Авто-электрик сразу обратил внимание на факт гаснущего экрана БК, и полез смотреть контактную группу

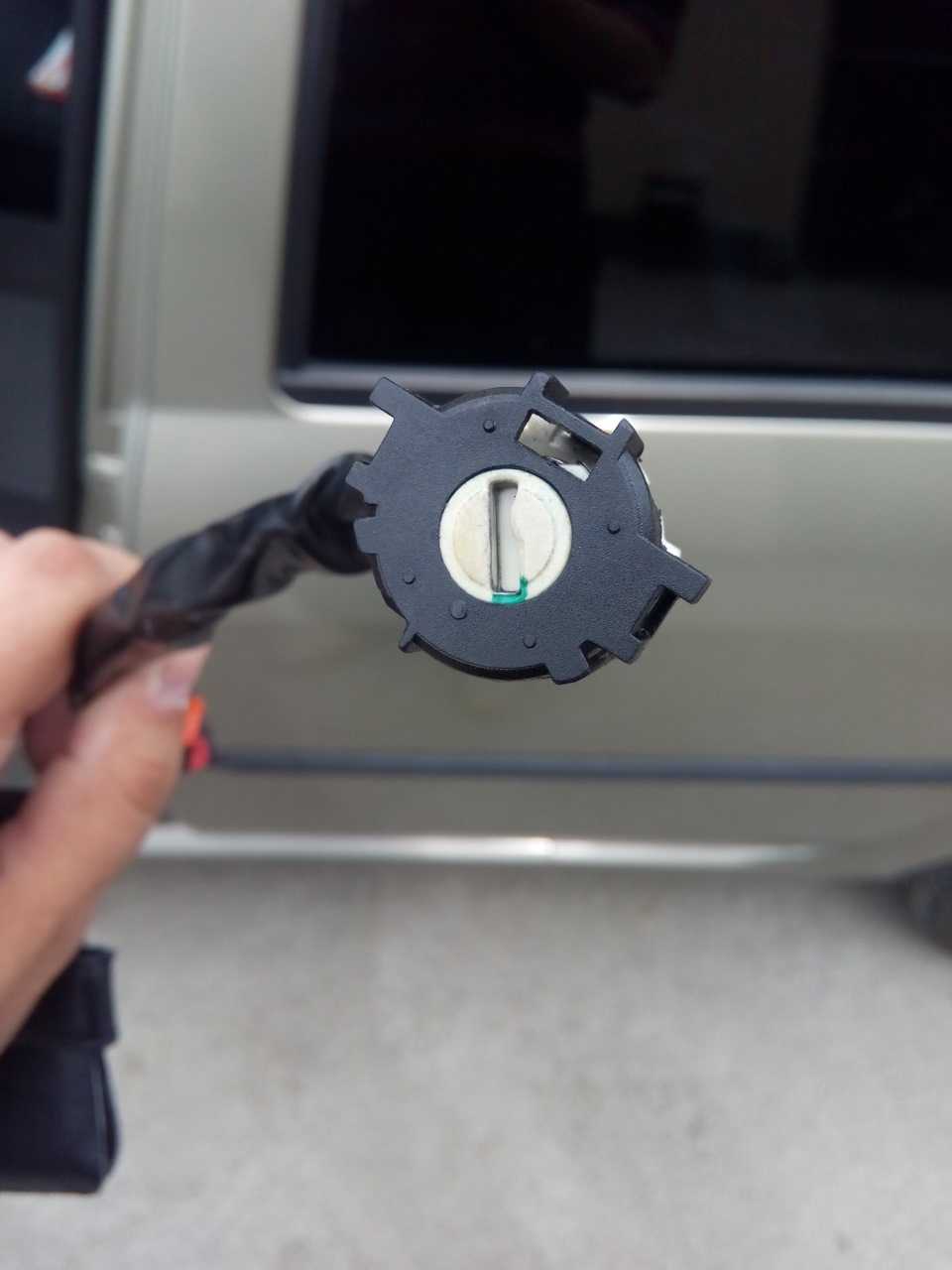

ZoomКонтактная группа без личинки замка

Сняли ее, рассмотрели и приговорили к замене, потому что выглядела она так:

Электрик назвал это как-то в духе «контакты опустились», и объяснил, что питание на этот провод (контактную группу) идет без реле, напрямую. Из-за этого и получается износ. Сам я не специалист в этой области, поэтому конкретный механизм износа объяснить не смогу.

Так или иначе, нашли на авторынке отдельно ее с замком и ключом) производства ASAM. Нашли не сразу, т.к. по умолчанию она продается вместе с личинками всех замков и двумя ключами. Сейчас понимаю, что надо было брать оригинал — потому что у аналога несколько иная конструкция.

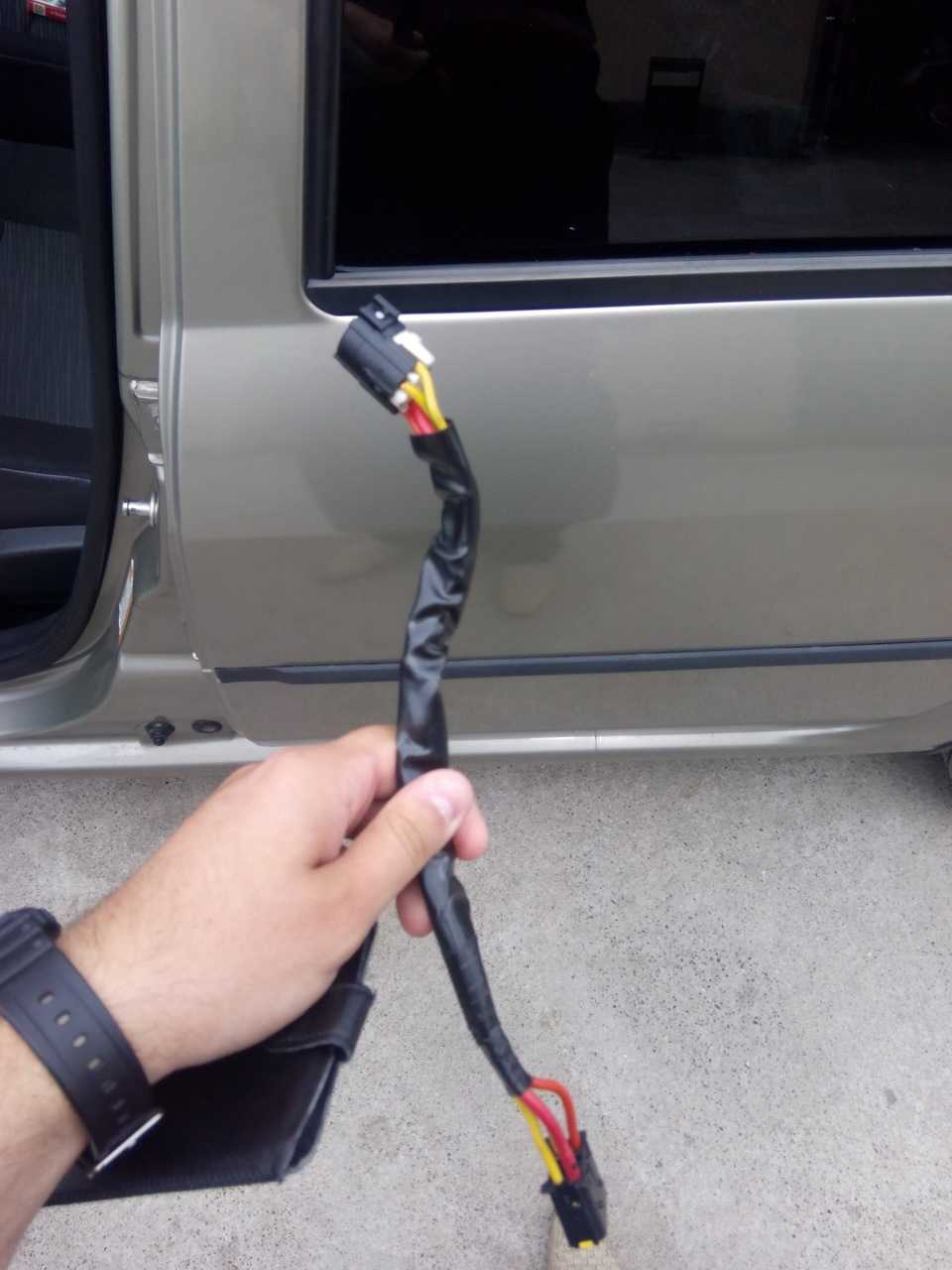

ZoomОригинальная деталь

ZoomПрорезь оригинала

А именно, в оригинале вот эта белая окружность в центре «насадки» на контактную группу — имеет плоскую прорезь, в которую входит плоский же штырек из личинки замка.

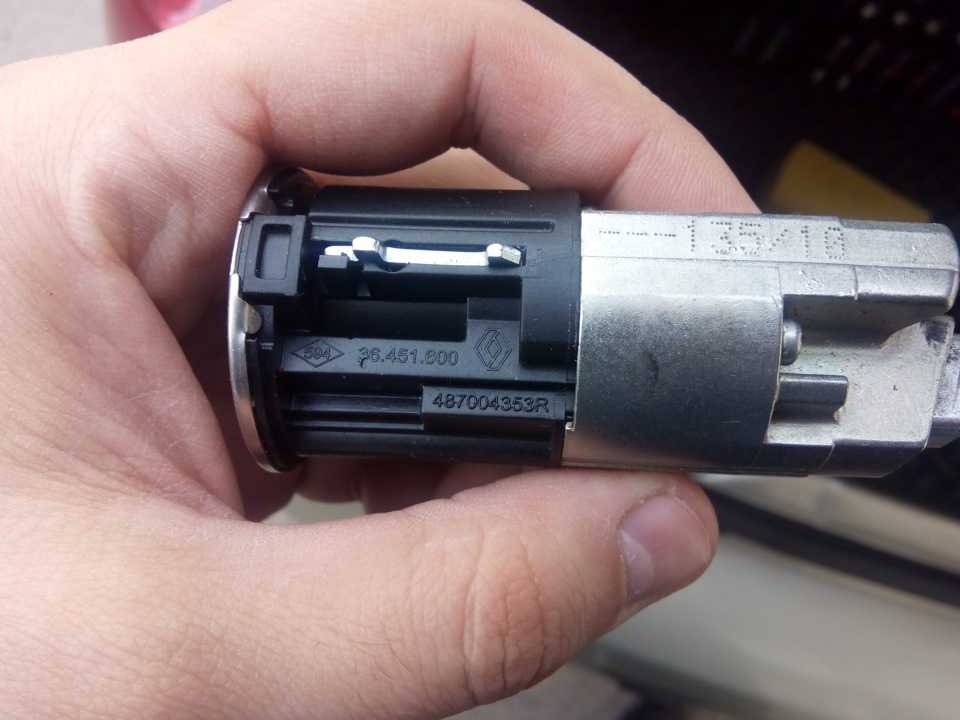

ZoomЛичинка

ZoomЛичинка, соединенная с контактной группой

В общем личинка имеет аналогичный по форме выступ/штырек и крутит им контакты в контактной группе ))

А вот в аналоге от ASAM оказалось, что эта прорезь не прямоугольная, а вообще треугольная. И никак не стыкуется с оригинальной личинкой. Единственный вариант (на мой взгляд) — это надо было разобрать ее, добраться до контактов и попробовать нахлобучить на них крышку от оригинала с прямоугольной прорезью. Но как-то эта идея умерла в зародыше, по ряду причин: корпус ее несколько отличался от корпуса оригинала, поэтому был риск что не срастется; плюс снимается и одевается эта крышка тяжеловато, сплошь тонкие пластмассовые защелки — боялись сломать.

Поэтому пришлось ставить уже комплектом — новую контактную группу и новую личинку. Заодно поставили реле «световое» перед зажиганием (купил в автозапчастях, около 80 руб.). Теперь у меня два ключа — один от зажигания, второй от всего остального)).

Мораль — надо было не экономить, брать сразу оригинал. Возможно, там можно было бы заменить только контактную группу и она подошла бы к старой личике замка. А вообще, конечно, это современные реалии — вместо по сути, пучка проводов с парой разъемов — автовладелец вынужден покупать дополнительно все замки и менять еще и их. А передние меняются со снятием дверных обшивок, к слову…

Renault Logan. Не работает левая сторона поворотников

Автомобиль был на ремонте в другом автосервисе, с проблемой- не работает левая сторона поворотников. При снятии блока управления поворотниками, было ясно что уже прозванивали проводку, но до сути не добрались.

Так как цепь была разорвана на левую сторону, я решил прозвонить её и проверить на короткое замыкание на массу. Но как оказалось, цепь в отдельности была целой и короткого замыкания не было обнаружено. В чем причина не понятно. Решил разорвать цепь правой стороны поворотников и обнаружил, что теперь при включении левого поворота, правая сторона удачно работает. Странно и интересно. Тем самым я понял, что дело оказалось не в блоке управления. Соединил все в штатном порядке. Снова левая не работает. а правая как ни в чем не бывало продолжала мигать. Решил проверить все соединения подробно и тщательно. Проблема нашлась.

Задний левый фонарь, в районе лампы поворотника оплавился контакт. Контакт зачистил, подогнул поплотнее к контакту фары и все. Секрет в том , что если блок управление не видит нагрузку.либо видит ее слишком много то он автоматически отключает питание. Вот и весь ремонт.

Функции подрулевых переключателей рено логан

В функции левого переключателя входит:

  • Выключение и регулировка внешних источников света;
  • Включение габаритов, освещение панели управления и номерного знака;
  • Переключение ближнего и дальнего света;
  • Включение противотуманок (ПТФ);
  • Включение заднего противотуманного фонаря;
  • Кнопка клаксона;
  • Переключение указателей поворотов.

В функции правого элемента входит управление стеклоочистителями (дворниками) и омывателем лобового стекла, а также отображение информации на бортовом компьютере.

За счёт того, что функции и их количество у деталей отличаются, поломка правого переключателя происходит значительно реже левого, соответственно, его ремонт выполняется не так часто.

Важным параметром при замене запчасти является её каталожный артикул — код, с учётом которого покупается деталь для последующей замены. Цена на новый элемент обычно высока, поэтому автовладельцы предпочитают не заменять переключатель, а отремонтировать его. Наиболее частой причиной поломки является перегорание электрических элементов.

Снятие подрулевых переключателей Рено Логан

Снимаем верхний кожух рулевой колонки, преодолевая сопротивление двух фиксаторов. Снимаем нижний кожух рулевой колонки. Элементы крепления кожухов рулевой колонки: Поэтому на автомобиле применено устройство с так называемым спиральным кабелем, работающее по принципу рулетки.

Снимаем сначала верхнюю часть, отстёгивая по пути защёлки. Затем снимаем нижнюю часть кожуха.

Вот тут Вы должны увидеть, почему мы повернули руль на 90 градусов. Сам электропереключатель крепится к рулевой колонке с помощью двух винтов под крестообразную отвёртку. Откручиваем их, и снимаем разъем, который присоединён на переключатель.

Сняв рычаг в сборе внимательно осматриваем, особенно надо обратить внимание на провода. У меня сразу было видно, что обломаны провода чёрный и красный, припаянные к штырю, который находится внутри самого рычага

Этот штырь крутится при переключении света, габаритов. И провода при этом работают на излом.

Проверка и замена

Тем более что они действительно жёсткие и не гибкие. Штырь переключателя Для извлечения штыря переключателя, надо сначала разобрать его корпус. На рисунке ниже показано, что надо открутить и какие защёлки отстегнуть: Корпус переключателя Затем надо снять кнопку сигнала.

Рено Логан замена, ремонт (звукового сигнала) левого подрулевого рычага своими руками

В самом корпусе левой детали находится, так называемый, контактный штырь с проводами, который также нужно извлечь после всех манипуляций. С помощью тестера необходимо выявить разрыв цепи или иную неисправность, а при помощи паяльника ее устранить, тем самым приведя деталь в рабочее состояние без ее замены. Подведем итоги В итоге, процесс ремонта и замены не занимает много времени, при наличии достаточного умения для проведения ремонтных работ.

Самым простым является замена вышедшей из строя детали Логан на рабочий элемент. Для того чтобы снять его, нужно отжать крепления. Затем базу детали необходимо перевернуть и снять клеммную часть, к которой присоединяются провода Рено Логан из рычага. Там находится пять замков. Внутри элемента имеются два небольших бегунка, с помощью которых включаются поворотные сигналы и фары.

Крепится она благодаря двум замкам. Для ее снятия понадобится тонкий предмет например, скальпель или нож , который следует вставить в паз. Сбрасываем минусовую клемму с аккумулятора.

Снимаем кожух рулевой колонки. Откручиваем подрулевой переключатель от базы и отсоединяем клемму, нажав с боков на лепестки. Осматриваем переключатель, определяя фронт работ.

С переключателя выходят несколько проводов.

Нам нужны черный и красный. Ибо они чаще всего выходят из строя. У меня например черный провод обломился у самого штыря переключателя. И припаять с ходу не получалось.

Поэтому пришлось разбирать полностью все. На фото уже перепаянные провода вместо заводских — стрелкой указано место облома.

Установка улитки

При обратной сборке передние колеса должны быть выровнены, а поворотный контактный диск вращающегося устройства должен быть заблокирован предохранителем в среднем положении. Для этого:

  • определяем максимальное количество оборотов контактного диска (№2), вращая его из крайнего левого в крайнее правое положение (без применения усилий);
  • повернуть контактный диск в среднее положение, отсчитав из крайнего положения половину максимального числа оборотов;
  • совместить отверстия (№4) под предохранитель на диске и отверстие (№5) в корпусе вращающегося устройства и установить предохранитель (№6).

Момент затяжки винта 1,6…2,4 Н.м (0,16…0,24 кгс.м).

Напомним, на сайте представлены другие инструкции по обслуживанию и ремонту Весты или XRAY своими руками. Необходимую информацию можно легко найти, используя поиск (в верхнем правом углу сайта), либо по содержанию (Веста, XRAY).

Ключевые слова: руль лада веста | руль lada xray | поворотники лада веста | поворотники lada xray | противотуманные фары лада веста | противотуманные фары lada xray | передние фары лада веста | передние фары lada xray | задние фонари лада веста | задние фонари lada xray | стеклоочистители лада веста | стеклоочистители lada xray

1

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

Статистика корпоративных продаж АвтоВАЗа по итогам 2020 г.

История создания LADA Kalina 1 поколения (фото и видео)

Шумоизоляция бардачка Лада Веста (обклеиваем карпетом)

Проверка и замена концевиков дверей на автомобилях Лада

Кнопка старт стоп на рено логан

None Для этого нужно просунуть плоскую отвертку в отверстие с задней стороны рулевого колеса и надавить на металлическую защелку.

Доброго всем дня! Авто — Рено Логан 2007 г. в.

, 1,6, полная комплектация. Проблема: после поездки стал глушить машину, и не сразу это удалось, т. к.

ключ не поворачивался в замке зажигания, после пары-пяти попыток, машину заглушил, но ключ повернулся только на четверть оборота, и далее минут 15 ключ поворачивался туда сюда также примерно на четверть оборота, что не позволяло вынуть ключ или завести машину. Спустя время удалось вынуть ключ. Но теперь вставляешь ключ и он не хочет там поворачиваться,как не крути, и с подергиваниями, и одновременно с рулем и т.

д. и т. п.

Чтобы снять замок зажигания, нужно прокрутить в нем ключ на четверть оборота, но …ЧТО ДЕЛАТЬ? ? ?

? В1Порядок действий при замене и снятии замка зажигания Для выполнения всех работ вам потребуется: отвёртка с плоским жалом и специальный ключ Torx Т20.

ШАГ 1: В первую очередь отсоедините минусовую клемму от замка зажигания.

ШАГ 2: Отверните 2 болта которые соединяют между собой нижнюю и верхнюю элементы кожуха.

ШАГ 3: Демонтируйте эти элементы рулевого колеса

ШАГ 4: Отключите питание и извлеките иммобилайзер.

ШАГ 5: Под приборной панелью отключите жгут проводов питания зажигания, предварительно демонтировав из держателя на корпусе.

ШАГ 6: Путём смещения фиксатора отсоедините колодку.

ШАГ 7: При помощи отвёртки выверните болт из корпуса замка зажигания.

ШАГ 8: Вставив ключ в замок зажигания, поверните его на ¼ оборота.

ШАГ 9: Плоской отверткой отогните фиксатор корпуса и достаньте замок зажигания вместе со жгутом проводов.

ШАГ 10: Установку следует производить аналогично порядку снятия.

Замок зажигания автомобиля Renault Logan настолько универсален и практичен, что используется в качестве штатной единицы на многих марках и моделях, в том числе Renault Sandero, а также отечественной Lada Largus. Конструкция включает в себя электрический элемент, контактную плату, механический блокиратор, расположенный в правой нижней части. У Renault Logan, как и во многих иных марках, предусмотрено четыре различных положения ключа зажигания:

  • S – «полное отключение», но при этом ключ находится в замке;
  • A – «на стоянке», для подачи электрического питания на некоторые приборы в салоне и центральной консоли;
  • M – «зажигание», происходит активация всех агрегатов и оборудования автомобиля;
  • D – режим «старт» и запуск мотора.

Так как основную часть конструкции составляет электрическая контактная плата, реле-выпрямитель, повреждение и нестабильная работа одного из них приводит к выходу из строя целого оборудования. При этом механически он остаётся исправным. Для самостоятельного устранения неполадки потребуется много сноровки, чем владеет далеко не каждый собственник авто. С целью минимизации возможных рисков от непрофессионального вмешательства в процесс ремонта обратитесь в сервисный центр для заказа диагностики.

Разбор и ремонт переключателя

Если у вас нет возможности купить новый блок переключателей, то можно его починить самому.

Важно! Рекомендуется дополнительно зафиксировать винты в отверстие с помощью резьбового фиксатора. Это исключит возможность произвольной разборки от вибраций при работе автомобиля

Для разборки и ремонта нужно:

  1. Высверлить два винта с помощью сверла диаметром 4 мм.
  2. Снять пластмассовый хвостовик.
  3. На кольце из металла удалить заклёпки. Это можно сделать с помощью сверла или просто отделить головки от стержня с помощью кусачек.
  4. Снять кольцо.
  5. Почистить контакты, что окислились или покрылись грязью.
  6. Смонтировать всё обратно. Заклепки, которые были высверлены, нужно заменить на винты М5. Для этого понадобится высверлить новую резьбу при помощи метчика М5 в отверстиях разрезного кольца.
  7. Перед тем как начинать собирать блок, нужно проверить резьбу — просто вкрутить в неё винт.

Схема разборки приборной панели и снятия детали:

  • Чтобы чинить рулевой переключатель, следует обесточить авто, поскольку работы будут проводиться на электронной части системы, а также повернуть руль на 90 градусов влево;
  • После необходимо разобрать кожух рулевой колонки;
  • При помощи Т20 снимаются первый и второй болты крепления;
  • Крестовой отвёрткой окручиваются два винта;
  • Далее следует разобрать рычаг и внимательно осмотреть переключатель и электропроводку;

Наиболее частой причиной неисправности джойстика являются отпаянные от штыря контакты. Для извлечения штыря необходимо открыть корпус переключателя. Разобраться в том, как припаять элементы самостоятельно, не составит особого труда: нужно подготовить пару более гибких проводков, паяльник и припой. После припаивания сборка осуществляется в обратном порядке.

Если выполняется замена переключателя, то снятие элемента не различается с процессом демонтажа при ремонте, с той лишь разницей, что вместо проведения ремонта устанавливается новая деталь. Правый подрулевой переключатель снимается аналогичным образом. Причиной неисправности элементов может стать и залипшее реле, которое не срабатывает при включении фар из-за окислившихся контактов.

Неисправные переключатели ведут к небезопасной эксплуатации автомобиля. Их заменяют только на аналогичные детали, с соответствующим номером артикула, купить которые не составит особого труда. При ремонте и сборе конструкции учитывают распиновку контактов. Самостоятельно отремонтировать запчасти не сложно, но, если уверенности в своих возможностях нет, то лучше обратиться в автомастерскую.
