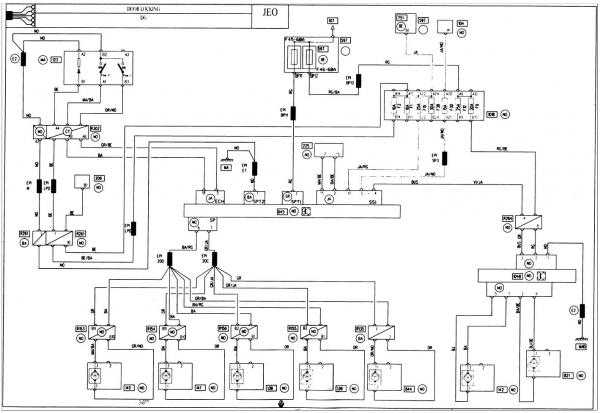

Ремонт renault logan : схема 16. система центральной блокировки замков: 1

Как подключить сигнализацию к центральному замку самим в Рено Логан

Здесь речь пойдёт о монтаже сигналки в «Рено Логан». Причём рассмотрим только, как подключить сигнализацию к центральному замку автомобиля. В действительности, опция «ЦЗ» предусмотрена не в каждой комплектации «Логана».

Но если центральный замок присутствует, значит в дверях установлены актуаторы замков, а управлять ими должен электронный блок, который тоже устанавливается штатно. Кроме прочего, на декоративной панели находится кнопка управления ЦЗ.

До неё добраться просто, чем мы и воспользуемся.

Сведения о штатной схеме

В автомобиле «Рено Логан» управление ЦЗ ведётся отрицательным импульсом. Это значит, что за торпедо находятся два провода, по которым осуществляется управление:

Когда к массе на 0,8 секунды подключается один из управляющих шнуров – замки закрываются;
Если это же действие выполняется со вторым шнуром – происходит отпирание.

Алгоритм, приведённый выше, в «Логане» реализован штатно.

Внешний вид центральной консоли

Сразу заметим, что оба провода, которые нужны нам, подключены к блоку управляющей кнопки «4». Первый совет: демонтируйте этот блок.

Каждую кнопочку поддевают отвёрткой

Разъём кнопки снабжён 5-ю контактами. Ничего сложного тут нет, два контакта всегда соединены вместе:

Схема распайки внутреннего разъёма

С АКБ достаточно снять минусовую клемму, и затем можно коммутировать любые провода. То, что рассмотрено выше, имеет отношение к сигнальной проводке. Но пренебрегать советом об отключении АКБ не нужно и в данном случае.

Подключение сигналки к ЦЗ

Надеемся, вы уже выяснили, где именно находятся нужные нам кабели. Они оба припаяны к контактам «зелёного» пластикового разъёма:

Блок кнопки управления ЦЗ

Нам понадобятся только крайние клеммы, «1» и «5». К контакту «1» подключен открывающий кабель, к пятому – запирающий. Как различить контакты, мы рассматривали в предыдущей главе. Переходим к монтажу проводки.

Снимаем центральную консоль самостоятельно

Похоже, в «Логане» всё предусмотрено так, чтобы владелец мог сам проводить монтаж несложного оборудования. Нам, в свою очередь, сейчас нужно удалить крышку центральной консоли.

Скриншот официального руководства

Будем действовать согласно инструкции:

Надо демонтировать магнитолу (если есть);
Декоративную панель поддевают снизу и выводят её из зацепления;
Затем, всю панель можно удалить, не забыв при этом отключить разъёмы кнопок.

Отключив разъёмы, их вместе с кабелями размещают в нише, расположенной над блоком регуляторов.

Результат демонтажа пластиковой панели

Понятно, что к проводам «1» и «5», идущим от зелёного разъёма, необходимо припаять ещё два провода. Двухпроводной шлейф надо протянуть к блоку сигнализации. Шлейф должен дотянуться до разъёма, рассчитанного на подключение ЦЗ (обычно он снабжается 6-ю контактами). Как всё это реализовать, вы должны решить сами. Многое зависит от того, где именно будет закреплён блок сигналки.

Т-коннектор, толстые провода

По идее, для создания соединений можно использовать Т-образные коннекторы, но они должны быть рассчитаны на тонкий провод.

ЦЗ и сигналка, схема подключения

Любая сигнализация снабжена двумя электрическими реле. Одно из них срабатывает, когда замки нужно закрыть, второе – когда производится отпирание. Контакты этих реле выведены на разъём, содержащий 6 клемм. Откройте инструкцию и найдите то, о чём здесь говорится.

Схема, сигналка и ЦЗ Логан

Шлейф к основному блоку уже протянут, и останется правильно подключить 2 провода (их соединяют с общими контактами реле). Нормально разомкнутые контакты соединяют вместе, и через предохранитель «1,5 А» на них подаётся масса. Больше не потребуется ничего. В настройках сигнализации выставьте длительность управляющих импульсов, которая должна составлять 0,8 с. Желаем успеха.

Необходимо помнить, что прокладывая новую проводку, любой кабель в месте соприкосновения с кузовом дополнительно изолируют.

Эта изоляция притом должна быть термостойкой. Свободные контакты в разъёме сигналки тоже нужно защитить, закрепив на них термоусадочную трубку. Выполнив все рекомендации, вы оградите себя от непредвиденных последствий.

Подключение сигналки к ЦЗ

Блок кнопки управления ЦЗ

Снимаем центральную консоль самостоятельно

Скриншот официального руководства

Будем действовать согласно инструкции:

Надо демонтировать магнитолу (если есть);
Декоративную панель поддевают снизу и выводят её из зацепления;
Затем, всю панель можно удалить, не забыв при этом отключить разъёмы кнопок.

Отключив разъёмы, их вместе с кабелями размещают в нише, расположенной над блоком регуляторов.

Результат демонтажа пластиковой панели

Т-коннектор, толстые провода

ЦЗ и сигналка, схема подключения

Схема, сигналка и ЦЗ Логан

Установка сигнализации Renault Logan, точки подключения Рено Логан — StarLine

Устанавливаемое оборудование: • Автосигнализация StarLine A91 Dialog с функцией автозапуска Starline A91 dialog — современная автомобильная сигнализация с диалоговым кодом радиоуправления «Быстрый диалог» и функцией автозапуска двигателя. «Быстрый диалог» — код управления с индивидуальными ключами шифрования исключает интеллектуальный электронный взлом • Модуль обхода штатного иммобилайзера BP-03 время для установки — 4 часа 1. Снимаем облицовку рулевого вала Рено Логан. Для этого выкручиваем 2 самореза

2. Откручиваем 2 самореза и снимаем облицовку приборного щитка Renault Logan. Для снятия приборного щитка необходимо выкрутить 4 самореза

3. Снимаем декоративную защиту под торпедой Renault Logan. Ее крепление — 5 пистонов «елочка»

4. Откручиваем саморез и снимаем блок BCM

5. Устанавливаем светодиод на левую стойку лобового стекла Renault Logan, датчик удара на кронштейн поперечной балки, антенный модуль либо в верхний левый угол лобового стекла, либо за приборным щитком. Сервисную кнопку прячем в любое удобное место

6. Устанавливаем под капотом Renault Logan сирену, концевик (отрезать 3 деления) и датчик температуры

7. Провод под капот Renault Logan прокладываем через штатную резинку с водительской стороны

8. Блок сигнализации StarLine A91 крепим двумя хомутами к поперечной балке кузова за приборным щитком Renault Logan

9. Для обхода штатного иммобилайзера надеваем рамку модуля обхода на замок зажигания

10. Подключаем провод массы, тахометра и стояночного тормоза

11. Особенностью Renault Logan является то, что концевик багажника объединен с концевиками задних дверей. Общий концевик присутствует в сером разъеме приборного щитка. Подключение осуществлять по схеме 1.

12. Подключаем провода центрального замка и поворотников на блоке BCM

13. Для подключения силовых цепей автозапуска вскрываем горизонтальный жгут проводов за приборным щитком и выделяем из него провода, идущие от замка зажигания. Подключаем провода зажигания, аксессуаров, стартера и питания сигнализации

14. При необходимости подключаем контроль педали тормоза

15. Настраиваем датчик удара и программируем параметры запуска двигателя (таблица 2 Инструкции по установке). Программируемая функция Значение функции № 9 (длительность прокрутки стартера) 3,6 сек № 11 (контроль работы двигателя) Тахометр 16. Проверяем работу системы StarLine A91. 17. Сборка салона Renault Logan производится в обратной последовательности. 18. Дополнительную блокировку (бензонасос и модуль зажигания ) можно выполнить под капотом в блоке реле и предохранителей

Установка сигнализации своими руками

О том, как установить автомобильную сигнализацию своими руками на примере Starline A91 Dialog с функцией автозапуска читайте ниже в нашей статье.

Starline A91 Dialog — современная автомобильная сигнализация с диалоговым кодом радиоуправления «Быстрый диалог» и функцией автозапуска двигателя. «Быстрый диалог» — код управления с индивидуальными ключами шифрования исключает интеллектуальный электронный взлом.

Сигнализация Starline A91 Dialog.

Необходимый инструмент:

Сигнализация.
Диод 1N4007.
Электропривод замка дверей (при отсутствии).
Ручной инструмент.
Мультиметр.

Подключение и установка автосигнализации на Renault Logan

В Renault Logan первого поколения отсутствует can шина (есть только lin). Поэтому все подключения выполняем по аналогу.

Подключить массу можно в штатное место за щитком приборов.

Подключение массы

В жгуте чёрного разъёма щитка приборов подключить концевик стояночного тормоза и тахометр.

Ручник (-) – серый, тахометр – бежевый

Возможно, придётся в разрыв провода ручника поставить диод и выполнить подключение согласно нижеприведённому рисунку.

Подключение стояночного тормоза с использованием диода

В жгуте серого разъёма щитка приборов подключить концевики всех дверей.

Концевик дверей (-) – зелёный, pin 12

Для подключения к концевику применяем нижеследующую схему подключения с использованием диодов.

Подключение концевиков дверей с использованием диодов

Подключиться к концевикам дверей можно и на BCM, расположенном слева от рулевой колонки.

Сигналы с концевиков дверей и багажника находятся на проводах в пинах 30 и 40 зелёной вставки чёрного 40-контактного разъёма BCM.

Концевики дверей и багажника – pin 30 и pin 40

Может быть и такое, что в авто отсутствуют концевики всех пассажирских дверей (или только задних дверей). Тогда необходимо установить дополнительные датчики. Возможна установка как оригинального концевика так и не оригинального.

Не оригинальный датчик двери в стойке

Открытие и закрытие центрального замка осуществляется подключением к кнопке управления цз на центральной панели. Управление отрицательным импульсом.

Запирание цз – оранжевый или белый, отпирание цз – розовый или коричневый

Также к управляющим проводам центрального замка можно подключиться в пинах 17 (закрытие) и 8 (открытие) в коричневой вставке чёрного 40-контактного разъёма BCM.

Управлять центральным замком на Renault Logan можно и по силовым проводам электроприводов. В это случае автосигнализацию следует подключить «в разрыв» к оранжевому проводу контакта 4 (открытие ЦЗ) и к розовому проводу контакта 2 (закрытие ЦЗ). Провода расположены в черной вставке белого 15-контактного разъема BCM. Подключение осуществлять по схеме 1. Данный вариант соответствует управлению непосредственно штатными активаторами.

Подключение к цз на блоке BCM – по силе в разрыв или по минусу

Схема 3. Подключение ЦЗ по силе на примере сигнализации Scher-Khan

Световая сигнализация подключается к кнопке аварийной сигнализации на центральной панели, коричневый провод. Управление потенциальное отрицательным потенциалом, то есть минус на кнопке – повороты мигают, минуса нет – не мигают.

Аварийка (-) – коричневый на кнопке аварийки

Управление поворотами можно осуществить и по силе, подключившись к проводам на BCM.

Повороты (+) на BCM — бежевый и белый

Подключение к силовым проводам для осуществления автозапуска удобно производить за приборной панелью.

+12 – красный, зажигание – жёлтый толстый, асс – жёлтый тонкий, стартер – розовый

Контроль педали тормоза подключаем на разъеме педали.

Тормоз (+) – оранжевый на разъёме педали

Блокировку бензонасоса можно осуществить в водительском пороге.

Бензонасос – белый

Дополнительную блокировку (бензонасос и модуль зажигания) можно осуществить под капотом в блоке реле и предохранителей.

Реле бензонасоса и модуля зажигания

Блокировка – светлый бежевый

Снятие подрулевых переключателей Рено Логан

Снимаем верхний кожух рулевой колонки, преодолевая сопротивление двух фиксаторов. Снимаем нижний кожух рулевой колонки. Элементы крепления кожухов рулевой колонки: Поэтому на автомобиле применено устройство с так называемым спиральным кабелем, работающее по принципу рулетки.

Снимаем сначала верхнюю часть, отстёгивая по пути защёлки. Затем снимаем нижнюю часть кожуха.

Вот тут Вы должны увидеть, почему мы повернули руль на 90 градусов. Сам электропереключатель крепится к рулевой колонке с помощью двух винтов под крестообразную отвёртку. Откручиваем их, и снимаем разъем, который присоединён на переключатель.

Сняв рычаг в сборе внимательно осматриваем, особенно надо обратить внимание на провода. У меня сразу было видно, что обломаны провода чёрный и красный, припаянные к штырю, который находится внутри самого рычага

Этот штырь крутится при переключении света, габаритов. И провода при этом работают на излом.

Проверка и замена

Тем более что они действительно жёсткие и не гибкие. Штырь переключателя Для извлечения штыря переключателя, надо сначала разобрать его корпус. На рисунке ниже показано, что надо открутить и какие защёлки отстегнуть: Корпус переключателя Затем надо снять кнопку сигнала.

Рено Логан замена, ремонт (звукового сигнала) левого подрулевого рычага своими руками

В самом корпусе левой детали находится, так называемый, контактный штырь с проводами, который также нужно извлечь после всех манипуляций. С помощью тестера необходимо выявить разрыв цепи или иную неисправность, а при помощи паяльника ее устранить, тем самым приведя деталь в рабочее состояние без ее замены. Подведем итоги В итоге, процесс ремонта и замены не занимает много времени, при наличии достаточного умения для проведения ремонтных работ.

Самым простым является замена вышедшей из строя детали Логан на рабочий элемент. Для того чтобы снять его, нужно отжать крепления. Затем базу детали необходимо перевернуть и снять клеммную часть, к которой присоединяются провода Рено Логан из рычага. Там находится пять замков. Внутри элемента имеются два небольших бегунка, с помощью которых включаются поворотные сигналы и фары.

Крепится она благодаря двум замкам. Для ее снятия понадобится тонкий предмет например, скальпель или нож , который следует вставить в паз. Сбрасываем минусовую клемму с аккумулятора.

Снимаем кожух рулевой колонки. Откручиваем подрулевой переключатель от базы и отсоединяем клемму, нажав с боков на лепестки. Осматриваем переключатель, определяя фронт работ.

С переключателя выходят несколько проводов.

Нам нужны черный и красный. Ибо они чаще всего выходят из строя. У меня например черный провод обломился у самого штыря переключателя. И припаять с ходу не получалось.

Поэтому пришлось разбирать полностью все. На фото уже перепаянные провода вместо заводских — стрелкой указано место облома.

Замена замка зажигания Рено Логан своими руками
