Электросхемы рено логан сандеро (renault sandero logan)

Необходимость замены устройства

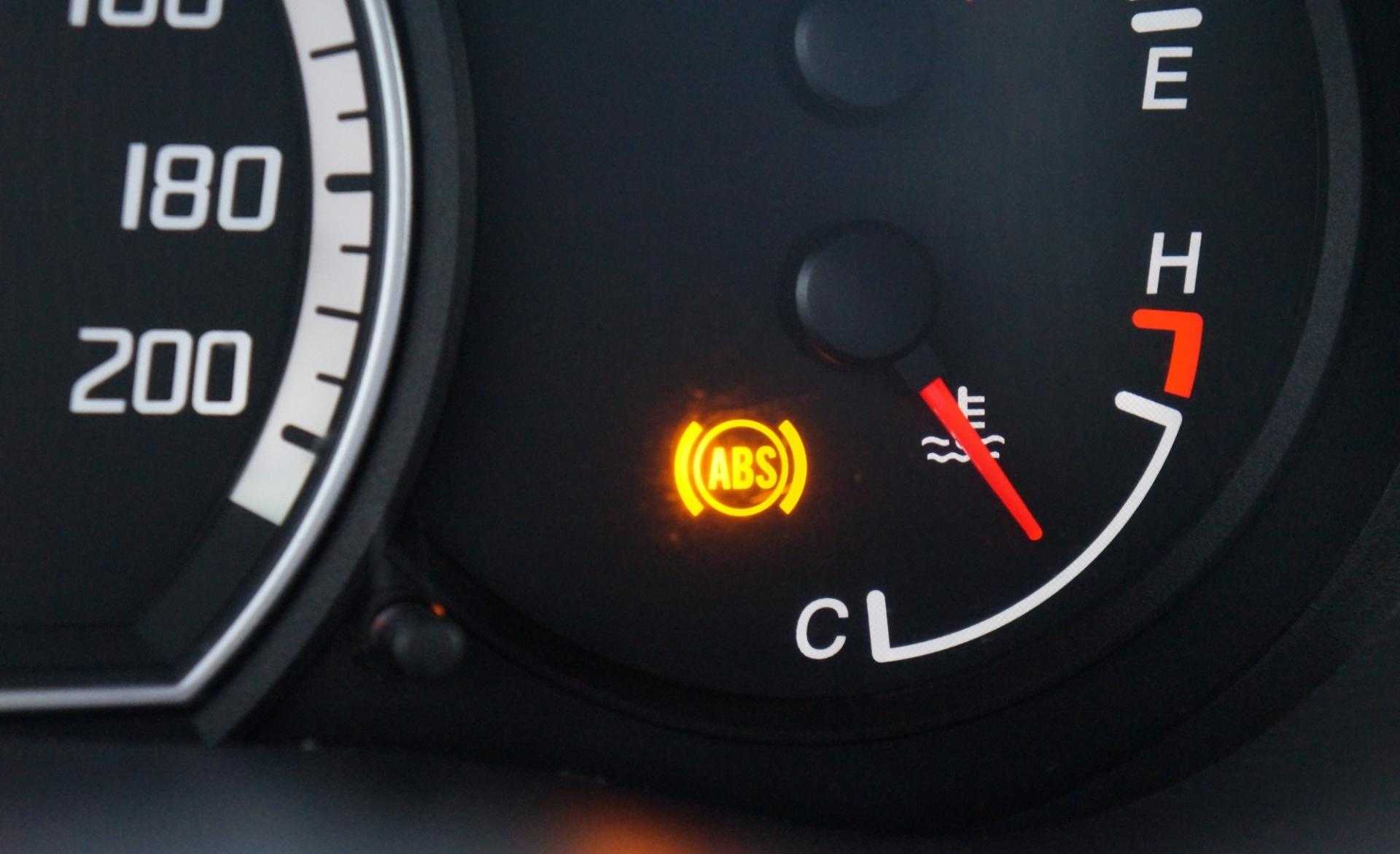

О неполадках в системе АБС сигнализирует контрольная лампа, расположенная на приборной панели автомобиля. В нормальном режиме индикатор загорается при пуске двигателя и гаснет через 3–5 секунд. Если контроллер ведёт себя некорректно — включается во время работы мотора или хаотично моргает при движении авто — это первый признак поломки датчика.

Индикатор АБС должен гаснуть через 3–5 секунд после пуска двигателя

Также о возможной неисправности устройства сигнализируют:

  • появление кода ошибки на дисплее бортового компьютера;
  • непрерывная блокировка колёс при резком торможении;
  • отсутствие характерной вибрации на педали тормоза при её нажатии;
  • сработавшая лампа-индикатор стояночного тормоза при выключенном ручнике.

При появлении любой из этих проблем следует провести полную диагностику устройства. Этот вопрос совсем необязательно доверять высокооплачиваемым мастерам автосервиса — самостоятельная проверка датчика АБС занимает немного времени и выполняется без дорогостоящего оборудования. Если диагностика выявит факт поломки устройства, его придётся заменить новым.

Что делать, если загорелась лампочка abs?

Некоторые автомобилисты нервно вздрагивают при загорании лампочки АБС. Они считают, что в таком случае что-то плохое произошло с тормозной системой в целом. Начинается перелопачивание всего интернета в поисках объяснений сложившейся неприятной ситуации. Почему же загорелась лампочка АБС и что стоит предпринимать в данном случае?

Но паника неуместна в таком случае и вряд ли обоснована. Тормозная система автомобиля должна быть в исправном состоянии, окажется нерабочей только антиблокировочная система, что вовсе не так критично. Конечно она выручает в некоторых критичных ситуациях, но это всё поправимо и мы расскажем об этом более детально в нашей статье.

и замена датчика АБС Рено

Водителю на заметку! Учитывая сложность конструкции, её важность в системе торможения, не рекомендуется самостоятельно устранять неисправность, заменять трос, контактную плату, для этих целей существуют специальные службы. СТО на своё усмотрение может воспользоваться одним или несколькими способами проведения диагностики

Фактически, методик по определению работоспособности датчика множество, любую общепринятую можно использовать в своей практике

Мастер СТО на своё усмотрение может воспользоваться одним или несколькими способами проведения диагностики. Фактически, методик по определению работоспособности датчика множество, любую общепринятую можно использовать в своей практике.

Самый простой вариант: запустить двигатель машины, дождаться несколько секунд, пока погаснет лампа, оперативно 5 раз нажать на педаль тормоза. Таким образом активируется система самоконтроля, на центральной консоли приборов высветится подробный отчёт о состоянии каждого из датчиков АБС.

Второй способ: поднять домкратом нужное колесо, снять его со штатного места, под колёсной аркой демонтировать пластмассовый кожух, проверить качество соединения в нём контактной платы. Параллельно с этим проверить фиксацию датчика на задней стенке тормозного цилиндра.

Способ №3: полностью демонтировать датчик и проверить его работоспособность на специальном диагностическом стенде.

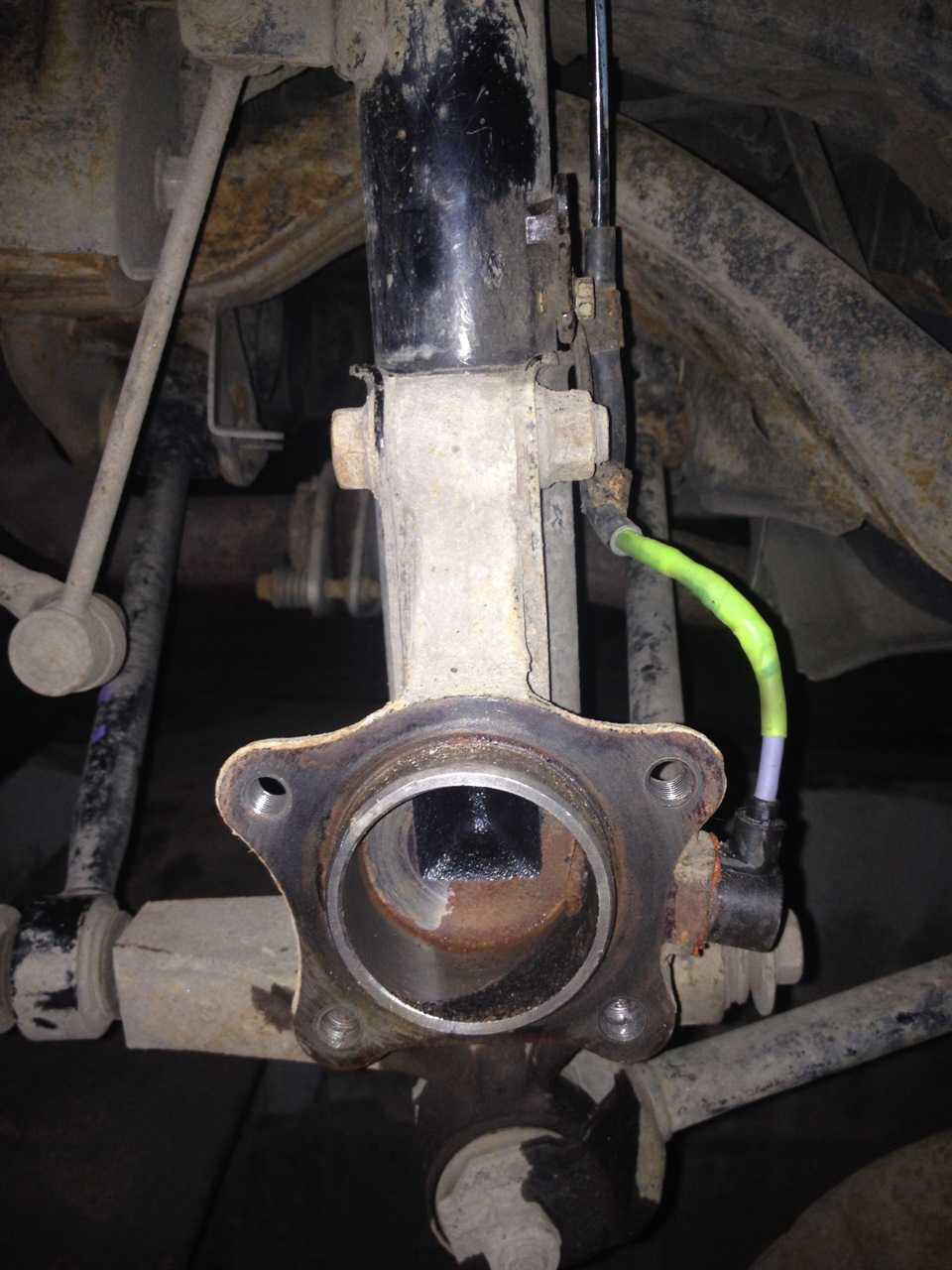

Для замены датчика новым понадобится наличие нового датчика, набор инструментов, домкрат, отвёртка.

Колесо нужно снять с посадочного места, в колёсной арке рассоединяется контактный разъём, с тыльной стороны тормозного цилиндра отвинчивается сам датчик АБС. На место неисправного устанавливают новый. Сборка проводится в обратном порядке.

Это интересно: Замена датчика холостого хода Рено : рассмотрим в общих чертах

Положительные и отрицательные стороны

Если говорить о достоинствах системы кондиционирования, то оно всего одно – кондиционер обеспечивает прохладу в салоне летом. При этом не нужно открывать окна в авто, поскольку воздух внутрь поступает через систему вентилирования, проходя через салонный фильтр. Поэтому водителю не приходится дышать пыльным воздухом с примесями выхлопных газов (при движении в условиях города и простаивании в пробках).

https://www.youtube.com/watch?v=es9tgFrKDb8

А вот недостатков кондиционера – достаточно много:

  • Кондиционер – дополнительная система, причем сложная по конструкции и требует обслуживания. Автовладельцу необходимо следить за состоянием трубопроводов и мест их соединений, периодически заправлять его хладагентом;
  • Автомобили, оснащенные этим оборудованием, стоят дороже, а наличие климат-контроля существенно повышает цену на модель.
  • Если привод компрессора осуществляется от коленчатого вала, то включение кондиционера сопровождается значительным падением мощности (до 15 л. с.), что особенно явно проявляется на авто с маломощными силовыми установками. Электропривод же создает значительную нагрузку на бортовую сеть. В любом случае включение кондиционера приводит к увеличению расхода топлива или заряда батарей электромобиля;
  • Воздух, охлажденный кондиционером, подается вентилятором, поэтому в салоне создается сквозняк, который может стать причиной заболевания;
  • Если влага, конденсирующаяся на испарителе, отводится, то бактерии, находящиеся в воздухе, остаются на этом радиаторе. Бактерии и грибки, накопившиеся на испарителе, не только создают неприятный запах в салоне, но и могут стать причиной появления аллергии;
  • кондиционера – дорогостоящий, поэтому при его поломке многие автовладельцы, не спешат восстанавливать систему, предпочитая эксплуатировать авто без ремонта системы кондиционирования (на работоспособность двигателя такая поломка никак не влияет);
  • Фреон – химически агрессивное вещество, поэтому со временем он приведет к повреждениям составных компонентов системы, в первую очередь – магистралей и радиаторов. Поэтому поломка оборудования в любом случае произойдет.

Несмотря на большое количество недостатков, кондиционер – популярное оборудование и многие автовладельцы даже не рассматривают авто, не оснащенное таким устройством. А в некоторых европейских странах установка автокондиционера обязательное условие для автопроизводителей, эксплуатация авто без кондиционера в таких странах запрещена.

Основные элементы АБС

Начиная диагностику АБС своими руками, необходимо понимать из каких элементов состоит вся система. К числу ее основных элементов относится:

  • блок управления;
  • гидравлический блок;
  • механизмы торможения колес;
  • датчики, измеряющие скорость вращения колес.

Кроме этого, имеется и большое количество соединительных проводов, которые также нуждаются в периодической проверке , особенно, если часто зажигается лампа АБС на панели.

Блок управления

Основная часть системы, которая принимает сигналы со всех датчиков, анализирует их, и отдает команды управления блоку гидравлики. Этот блок используют и другие системы помощи водителю, к примеру, система курсовой устойчивости. Проблемы с центральным блоком возникают достаточно редко, поскольку он неплохо защищен от негативного воздействия окружающей среды. Но стоит отметить, что блок весьма чувствителен к перепадам напряжения, а при недостаточно заряженном аккумуляторе может отключиться совсем.

Гидравлический блок

Включает в себя главный тормозной цилиндр, магнитные клапаны и гидроаккумулятор. По сигналу центрального блока, который распознал блокировку колес, открывается магнитный клапан, и излишек тормозной жидкости немедленно переходит в специальный резервуар – гидроаккумулятор, что приводит к падению давления в системе , и не позволяет колесам заблокироваться полностью, даже если педаль тормоза выжата до упора.

Индукционные датчики

Именно они выполняют самую грязную, но ответственную работу, позволяя постоянно осуществлять мониторинг скорости вращения всех колес. Такие датчики устанавливаются на каждой ступице. По сути они представляют собой обычные индукционные катушки, работающие в паре с зубчатым колесом. Сигналы с датчиков поступают в центральный блок, где анализируются. Датчикам приходится работать в наиболее тяжелых условиях, поэтому при возникновении неполадок в работе АБС, проверку целесообразно начинать именно с них.

Другие способы тестирования антиблокировочной системы

Если проверка колесных датчиков тестером не выявила их неисправностей, но у автовладельца остаются сомнения в адекватности работы АБС, или в процессе эксплуатации авто периодически загорается контрольная лампа, можно проверить АБС по-другому. К примеру, при помощи осциллографа. Он позволяет точно измерить уровень сопротивления, а также амплитуду, мгновенно и точно выявив возможные неисправности датчика. К сожалению, это крайне сложное и дорогостоящее оборудование, поэтому используется оно в специализированных сервисных центрах.

Помочь в определении проблемы, если они имеются, может и бортовая система самодиагностики, активирующаяся каждый раз в момент запуска двигателя. При обнаружении ошибок система выводит на монитор бортового компьютера набор букв и цифр, расшифровку которых можно найти либо в инструкции к автомобилю, либо в интернете. Если простейшие мероприятия по диагностике АБС не привели к желаемому результату, и проблему не удается решить самостоятельно, лучше не рисковать, и обратиться к специалистам.

Признаки неисправности

Для контроля работы системы имеется световой индикатор желтого или оранжевого цвета. При нормальном состоянии в момент включения зажигания на комбинации приборов активируется лампа, затем проводится самодиагностика элементов системы и значок автоматически гаснет.

Признаки поломки элементов системы ABS:

  • включение контрольной лампы системы на ходу;
  • устойчивое блокирование колес при интенсивном торможении;
  • отсутствие звуков, свидетельствующих о работе АБС (вибрация педали тормоза);
  • появление в памяти электронной системы кодов ошибок, относящихся к АБС.

При проявлении признаков неисправности АБС эксплуатация автомобиля запрещается. Тормоза, рассчитанные на совместную работу с антиблокировочной системой, при ее отключении работают некорректно.

Работа системы управления двигателя Рено Логан

При включении зажигания ЭБУ активирует систему управления: включает топливный насос для создания необходимого давления в топливной рампе и обрабатывает сигналы датчиков температуры охлаждающей
жидкости и положения дроссельной заслонки для расчета состава топливовоздушной смеси при пуске двигателя. Если в течение этого времени проворачивание коленчатого вала стартером не началось, ЭБУ
через 2 с выключает топливный насос и вновь включает его после начала проворачивания.
При работе двигателя ЭБУ обрабатывает информацию датчиков (положения коленчатого вала, положения дроссельной заслонки, температуры охлаждающей жидкости, абсолютного давления воздуха, температуры
воздуха на впуске, скорости автомобиля, концентрации кислорода в отработавших газах, давления гидроусилителя руля). ЭБУ в зависимости от режима работы двигателя управляет работой форсунок,
катушки зажигания, регулятора холостого хода, клапана продувки адсорбера, вентилятора системы охлаждения двигателя. При включении кондиционера ЭБУ увеличивает частоту вращения коленчатого вала
двигателя на холостом ходу и подает сигнал на включение муфты компрессора кондиционера. Угол опережения зажигания ЭБУ рассчитывает в зависимости от частоты вращения коленчатого вала двигателя,
нагрузки на двигатель и температуры охлаждающей жидкости.
Состав смеси регулируется длительностью управляющего импульса, подаваемого на форсунки, — чем длиннее импульс, тем больше подача топлива, и наоборот.
При отсутствии сигнала с датчика положения коленчатого вала (вал не вращается или неисправен датчик и его цепи) ЭБУ отключает подачу топлива в цилиндры. Подача топлива отключается и при
выключении зажигания, что предотвращает самовоспламенение смеси в цилиндрах двигателя.
Во время торможения двигателем (при включенной передаче и сцеплении), когда дроссельная заслонка полностью закрыта, а частота вращения коленчатого вала двигателя велика, впрыск топлива не
производится для снижения токсичности отработавших газов.
При падении напряжения в бортовой сети автомобиля ЭБУ увеличивает время накопления энергии в катушке зажигания (для надежного поджигания горючей смеси) и длительность импульса впрыска (для
компенсации увеличения времени открытия форсунки). При возрастании напряжения в бортовой сети время накопления энергии в катушке зажигания и длительность подаваемого на форсунки импульса
уменьшаются.
ЭБУ управляет включением электровентилятора системы охлаждения (через реле) в зависимости от температуры двигателя, частоты вращения коленчатого вала и работы кондиционера (если он установлен).
Электровентилятор системы охлаждения включается, если температура охлаждающей жидкости превысит допустимое значение.

При обслуживании и ремонте системы управления двигателем Рено Логан всегда выключайте зажигание (в некоторых случаях необходимо отсоединить клемму провода от
«минусового» вывода аккумуляторной батареи). При проведении сварочных работ на автомобиле отсоединяйте жгуты проводов системы управления двигателем от ЭБУ. Перед сушкой автомобиля в сушильной
камере (после окраски) снимите ЭБУ. На работающем двигателе не отсоединяйте и не поправляйте колодки жгута проводов системы управления двигателем, а также клеммы проводов на выводах
аккумуляторной батареи. Не пускайте двигатель, если клеммы проводов на выводах аккумуляторной батареи и наконечники «массовых» проводов на двигателе не закреплены или загрязнены. ЭБУ содержит
электронные компоненты, которые могут быть повреждены статическим электричеством, поэтому не прикасайтесь руками к его выводам.

Электросхема renault logan — схема электрооборудования

   Продолжение сборника электросхем для автомобиля Renault Logan. Все схемы предоставляются абсолютно бесплатно и без регистрации. Для увеличения — кликните на картинке. В этой части вы найдёте схемы таких модулей, как электропривод зеркал, противотуманные фары, электростеклоподъемники передних дверей, электровентилятор системы отопления и вентиляции салона и другие.

Схема электропривода зеркалRenault Logan

1 — блок предохранителей в салоне; 2 — блок управления наружными зеркалами заднего вида; 3 — электропривод левого наружного зеркала заднего вида с обогревом; 4 — электропривод правого наружного зеркала заднего вида с обогревом.

Ближний свет — схема

1 — блок предохранителей 597А в моторном отсеке; 2 — рычаг переключателя наружного освещения и указателей поворота с кнопкой включения звукового сигнала; 3 — блок предохранителей в салоне; 4 — правая передняя фара; 5 — левая передняя фара; 6 — комбинация приборов.

Электростеклоподъемники передних дверейRenault Logan

1 — выключатель электростеклоподъемников передней пассажирской двери; 2 — электродвигатель стеклоподъемника передней пассажирской двери; 3 — электродвигатель стеклоподъемника двери водителя; 4 — блок предохранителей в салоне; 5 — импульсный выключатель электростеклоподъемников двери водителя.

Электровентилятор системы отопления и вентиляции салонаRenault

1 — блок предохранителей в салоне; 2 — реле 233; 3 — разъем электропроводки моторного отсека/салона (моноблок); 4 — электровентилятор системы отопления и вентиляции; 5 — блок реле 784 в моторном отсеке; 6 — диод кондиционера и усилителя рулевого управления; 7 — электромагнитная муфта компрессора кондиционера; 8 — ЭБУ; 9 — блок управления системой отопления и вентиляции салона.

Электросхема звукового сигнала

1 — рычаг переключателя наружного освещения и указателей поворота с кнопкой включения звукового сигнала; 2 — блок предохранителей в салоне; 3 — звуковой сигнал Рено.

Схема центральной блокировки замков

1 — коммутационный блок салона; 2 — разьем электропроводки панели приборов/левой задней части кузова; 3 — электропривод замка правой задней двери; 4 — электропривод замка левой задней двери; 5 — электропривод замка правой передней двери; 6 — электропривод замка двери водителя; 7 — выключатель системы центральной блокировки замков; 8 — блок предохранителей в салоне.

Система управления ABS

1 — блок предохранителей в салоне; 2 — блок предохранителей 597С в моторном отсеке; 3 — ЭБУ ABS; 4 — разъем электропроводки панели приборов/левой задней части кузова; 5 — датчик скорости вращения правого заднего колеса; 6 — датчик скорости вращения левого заднего колеса; 7 — датчик скорости вращения левого переднего колеса; 8 — датчик скорости вращения правого переднего колеса; 9 — выключатель стоп-сигналов; 10 — диагностический разьем; 11 — комбинация приборов.

Очиститель и омыватель ветрового стекла, омыватель фар — схемы электрооборудования

1 — насос омывателя ветрового стекла; 2 — комбинация приборов; 3 — коммутационный блок салона; 4 — электродвигатель очистителя ветрового стекла; 5 — рычаг переключателя очистителя и омывателя ветрового стекла с кнопкой переключения режимов отображения бортового компьютера; 6 — блок предохранителей в салоне; 7 — блок реле 299 в моторном отсеке.

Освещения салонаRenault Logan

1 — коммутационный блок салона; 2 — разъем электропроводки панели приборов/левой задней части кузова; 3 — плафон освещения салона; 4 — концевой выключатель двери водителя; 5 — концевой выключатель правой передней двери; 6 — концевой выключатель правой задней двери; 7 — концевой выключатель левой задней двери.

Подключение динамиков акустической системы автомобиля

1 — автомагнитола; 2 — разъем электропроводки моторного отсека/салона (моноблок); 3 — блок предохранителей в салоне; 4 — прикуриватель; 5 — датчик скорости автомобиля; 6 — правый передний динамик; 7 — правый задний динамик; 8 — левый задний динамик; 9 — левый передний динамик; 10 — разъем электропроводки панели приборов/левой задней части кузова.

Задние противотуманные фонариRenault Logan

1 — блок предохранителей 597А в моторном отсеке; 2 — рычаг переключателя наружного освещения и указателей поворота с кнопкой включения звукового сигнала; 3 — блок предохранителей в салоне; 4 — левый задний фонарь.

    РЕМОНТ АВТОЭЛЕКТРОНИКИ           ЗАРЯДНЫЕ УСТРОЙСТВА ДЛЯ АКБ

Электросхемы рено логан сандеро (renault sandero logan)

РАЗВОДКА «МАССЫ» и «МАССА» ДВИГАТЕЛЯ

«МАССА» САЛОНА

ЭЛЕКТРОННАЯ СИСТЕМА ВПРЫСКА ТОПЛИВА: K4M 696 вар.1K4M 696 вар 2K4M 690, K4M 692 вар. 1K4M 690, K4M 692 вар 2K4M 690, K4M 692 вар 3K4M 690, K4M 692 вар 4K7J 710, K7M 710 вар. 1 K7J 710, K7M 710 вар. 2 K7J 710, K7M 710 вар. 3K7J 710, K7M 710 вар. 4K7J 710, K7M 710 вар. 5K7M 732 вар. 1K7M 732 вар. 2K4M 692 вар. 1K4M 692 вар. 2Версия EQGNC

МАССОВАЯ» КЛЕММА АККУМУЛЯТОРНОЙ БАТАРЕИ

СОЕДИНЕНИЕ НА «МАССУ» ДВИГАТЕЛЯ

СИСТЕМА ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ: вар. 1 (К4М692, K4М696, K7М732)вар. 2 (Logan, Sandero, K7J710, K7M710)вар. 3 (К4М690, К4М692)вар. 4 (К4М696, K7М732)

ЦЕПЬ ЗАПУСКА ДВИГАТЕЛЯ:вар. 1 (Sandero K7J710, K7M710, K7M732, K9K790, K9K794) вар. 2 (K4M690, K4M692, K4M696)вар. 3 (Logan K7J710, К7М710, К9К790, К9К794)вар. 4 (Logan K7М732)

ЦЕПЬ ЗАРЯДКИ АККУМУЛЯТОРА:вар. 1 (K4M696)вар. 2 (K7J710, К7М710, К7М732)вар. 3 (K4M690, K4M692)

ЦЭКБС

ЩИТОК РЕЛЕ САЛОНА

ЩИТОК (КОМБИНАЦИЯ) ПРИБОРОВ:вар. 1 (ABS/ADAC)вар. 2 (SSABS/ADAC)вар. 3 (ABS/SADAC)вар. 4 (SSABS/SADAC)

БЛОК ПРЕДОХРАНИТЕЛЕЙ В МОТОРНОМ ОТСЕКЕ:вар. 1вар. 2 (K4M690, K4M692, K4M696, K7J710, K7M732)вар. 3 (K4M690, K4M692, K4M696. K7J710, K7M732)

ЗАМОК ЗАЖИГАНИЯ С ПРОТИВОУГОННЫМ УСТРОЙСТВОМ:Вариант 1Вариант 2Вариант 3Вариант 4Вариант 5Вариант 6Вариант 7Вариант 8

ДАТЧИК УРОВНЯ ТОПЛИВА И ТОПЛИВНЫЙ НАСОС:Вариант 1Вариант 2

СИСТЕМА ABS

ДИАГНОСТИЧЕСКИЙ РАЗЪЁМ:Вариант 1Вариант 2

АУДИОСИСТЕМА И КОММУНИКАЦИОННОЕ ОБОРУДОВАНИЕ:Вариант 1Вариант 2Вариант 3

БАЗОВОЕ ОТОПЛЕНИЕ ИЛИ СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА

БЛИЖНИЙ СВЕТ ФАР

ГАБАРИТНЫЕ ФОНАРИ:Вариант 1 (Sandero)Вариант 2 (Logan)Вариант 3 (Logan)Вариант 4 (Logan)

ДАЛЬНИЙ СВЕТ ФАР

ДОПОЛНИТЕЛЬНЫЙ ОБОГРЕВАТЕЛЬ САЛОНА

ЗАДНИЕ ПРОТИВОТУМАННЫЕ ФОНАРИ:Вариант 1 (Sandero)Вариант 2 (Logan)Вариант 3 (Logan)Вариант 4 (Logan)

ЗАДНИЕ СТЕКЛОПОДЪЁМНИКИ С ФУНКЦИЕЙ БЛОКИРОВКИ

ЗАПИРАНИЕ ОТКР. ЭЛЕМЕНТОВ КУЗОВА:Вариант 1Вариант 2Вариант 3

ЗВУКОВОЙ СИГНАЛ

ИНДИКАЦИЯ ДАВЛЕНИЯ МАСЛА

ИНДИКАЦИЯ УРОВНЯ ТОПЛИВА

ЛАМПА ОСВЕЩЕНИЯ ОТДЕЛЕНИЯ ДЛЯ МЕЛКИХ ПРЕДМЕТОВ

НАРУЖНЫЕ ЗЕРКАЛА ЗАДНЕГО ВИДА С ЭЛЕКТРОПРИВОДОМ И ЭЛЕКТРООБОГРЕВОМ

ПРИКУРИВАТЕЛЬ:Без подсветкиС подсветкой

ОБОГРЕВ ЗАДНЕГО СТЕКЛА:Вариант 1 (Sandero)Вариант 2 (Sandero)Вариант 3 (Logan)Вариант 4 (Logan)Вариант 5 (Logan)Вариант 6 (Logan)

ОСВЕЩЕНИЕ БАГАЖНОГО ОТДЕЛЕНИЯ:Вариант 1 (Sandero)Вариант 2 (Logan)Вариант 3 (Logan)Вариант 4 (Logan)

ПЕРЕДНИЕ И ЗАДНИЕ СТЕКЛООЧИСТИТЕЛИ И ОМЫВАТЕЛИ:Вариант 1 (Sandero)Вариант 2 (Sandero)Вариант 3 (Logan)

ПЕРЕДНИЕ СТЕКЛОПОДЪЁМНИКИ С ЭЛЕКТРОПРИВОДОМ

ПЛАФОН ОСВЕЩЕНИЯ САЛОНА:Вариант 1 (Sandero)Вариант 2 (Sandero)Вариант 3 (Logan)Вариант 4 (Logan)Вариант 5 (Logan)Вариант 6 (Logan)

ПОДУШКИ БЕЗОПАСНОСТИ:Вариант 1Вариант 2Вариант 3Вариант 4

ПРОТИВОТУМАННЫЕ ФАРЫ

РУЛЕВОЕ УПРАВЛЕНИЕ

СИГНАЛ СКОРОСТИ АВТОМОБИЛЯ (СПИДОМЕТР):Вариант 1Вариант 2Вариант 3Вариант 4Вариант 5Вариант 6Вариант 7

СИГНАЛИЗАЦИЯ

СИГНАЛЬНАЯ ЛАМПА СТОЯНОЧНОГО ТОРМОЗА

СИГНАЛЬНАЯ ЛАМПА УРОВНЯ ТОРМОЗНОЙ ЖИДКОСТИ

ТРАНСПОНДЕР

СИДЕНЬЯ С ПОДОГРЕВОМ

СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА:Вариант 1Вариант 2Вариант 3Вариант 4Вариант 5Вариант 6Вариант 7

СТОП-СИГНАЛ:Вариант 1 (Sandero)Вариант 2 (Sandero)Вариант 3 (Logan)Вариант 4 (Logan)Вариант 5 (Logan)Вариант 6 (Logan)

УКАЗАТЕЛЬ ПОВОРОТА И АВАРИЙНОЙ СИГНАЛИЗАЦИ:Вариант 1 (Logan)Вариант 2 (Logan)Вариант 3 (Sandero)

ФОНАРИ ЗАДНЕГО ХОДА:Вариант 1 (Sandero)Вариант 2 (Logan)Вариант 3 (Logan)

Устройство и принцип работы печки renault logan

Следует упомянуть также термостат — устройство, которое отвечает за переключение между режимами большого и малого контура, обеспечивая быстрый прогрев двигателя за счёт перекрытия маршрута циркуляции, затрагивающего основной радиатор. При этом в печку тосол попадает в любом случае.

Можно было бы утверждать, что на функционирование отопителя Renault Logan термостат схема отопительной системы рено логан влияет, но это не так: Точно то же можно сказать о водяном насосе, обеспечивающем циркуляцию антифриза по магистрали под давлением. Если помпа по каким-то причинам работает не на полную мощность, радиатор отопителя опять же будет испытывать дефицит теплоносителя и не сможет прогреваться как положено. При их разгерметизации происходит утечка ОЖ, что также отражается на работе печки.

При этом могут возникать воздушные пробкипрепятствующие нормальному течению жидкости, и радиатор отопителя — схема отопительной системы рено логан из частых мест дислокации таких неприятностей. Лучшие цены и условия на покупку новых авто.

Поэтому при замене датчика давления утечки хладагента из системы кондиционирования не произойдет Хладагент в системе кондиционирования находится под высоким давлением. При работах, связанных с разгерметизацией системы кондиционирования, следует избегать попадания хладагента в глаза, на кожу и в дыхательные пути.

Любые работы схема отопительной системы рено логан хладагентом необходимо проводить только в проветриваемом помещении. При заправке системы кондиционирования следует использовать только материалы, рекомендуемые заводом-изготовителем.

Запрещается проводить сварочные или паяльные работы на узлах системы кондиционирования. Работы по ремонту и обслуживанию системы кондиционирования следует проводить на специализированных сервисах.

Для поиска утечек в системе применяется специальное оборудование, при этом в систему нужно будет ввести специальное контрастное вещество. По заказу автомобили могут быть оснащены антиблокировочной системой ABS тормозов. Это первая часть схем электрооборудавания, продолжение смотрите .
