Признаки неисправности контрольного клапана вакуумного усилителя тормозов

Устройство ВУТ

Этот узел состоит из пяти неизменных составляющих:

  • разделительная диафрагма из пластичного материала;
  • пружина возврата;
  • толкатель педального узла;
  • шток;
  • клапанный механизм.

На первый взгляд, вакуумник в моторном отсеке незаметен, так как он располагается в монолитном блоке с НТЦ между механизмом педали и главным цилиндром тормоза. Он представляет собой камеру, разграниченную перегородкой диафрагменного типа. Разделенные полости герметичны и равны. Одна сторона полости соединена с атмосферой, а другая с патрубком выпускного коллектора мотора, где во время работы возникает низкое давление, нежели в атмосфере.


Расположение ВУТ

Атмосферная часть расположена ближе к педали, а вакуумная размещается возле цилиндра. В задней атмосферном отсеке на корпусе имеется обратный клапан, который задерживает разрежение во всасывающей трубе двигателя и препятствует попаданию бензиновой смеси в узел. Степень разрежения в этой камере регулируется именно клапанным следящим механизмом. А в передней полости обратный клапан держит постоянное напряжение. Так, на перегородку с двух сторон давит одинаковое по значению давление. Сам клапан перемещается посредством толкателя, соединенного с педалью тормоза. Возвратная пружина отвечает за возвращение в исходное состояние диафрагмы после торможения. Когда машина требует наличия системы экстренного торможения, то на шток матируется специальный электромагнитный привод.

Проверка работы обратного клапана вакуумного усилителя тормозов Рено 2

/ Renault/ renault-megane-2/ Тормозная система/ Проверка работы обратного клапана вакуумного усилителя тормозов

Проверку производите на обратном клапане, установленном в вакуумный шланг.

Снимите вакуумный шланг усилителя тормозов.

ПРИМЕЧАНИЕОбратный клапан установлен с натягом в вакуумный шланг по установочным меткам.

Проверьте работу обратного клапана с помощью вакуумного насоса.

ВНИМАНИЕВ случае неисправности обратного клапана замените его в сборе с вакуумным шлангом.

Самостоятельный автозапчастей – это ответственная задача, к которой стоит подходить максимально серьезно. Порой неисправность запчасти ставит водителя врасплох, вынуждая тратить массу времени и денег на поиск хорошего СТО, однако есть и альтернативный вариант решения проблемы, для этого нужен небольшой запас знаний и набор инструментов.

Когда ремонтируется проверка работы обратного клапана вакуумного усилителя тормозов Рено 2, нужно быть предельно осторожным и не пренебрегать мелочами. Для ознакомления с вопросом нередко автолюбители используют различные интернет-порталы, посвященные автозапчастям. Некоторые из них пользуются узконаправленными форумами. Но, как правило, там предоставляется исключительно обобщенная информация, которая известна изначально. Где же найти достоверный источник, предлагающий действительно полезные вещи? Наш портал открыт для этого 24 часа в сутки. Онлайн-режим позволяет нам помогать клиентам в любое удобное для них время. Более того, разработана мобильная версия, доступная каждому желающему.

Подробное описание такого агрегата, как проверка работы обратного клапана вакуумного усилителя тормозов Рено 2 имеет хорошую структуру с тематическими заголовками. Кроме того, всегда есть возможность ознакомиться с тонкостями монтажа. Нередко встречаются ситуации, когда водитель уверен в своих силах, но когда берется за работу, начинают возникать вопросы. Благодаря нашему порталу, таких моментов можно легко избежать. Сайт – это база данных, обновляющаяся регулярно. Применяя ее как опору при ремонтных работах, автолюбитель получает серьезное преимущество. Каждая из статей имеет под собой достоверную опору, проверенную на практике.

Помимо руководства по ремонту, владелец личного авто сможет предотвратить массу поломок, возникающих из-за человеческого фактора, благодаря информации, расположенной на сайте. Пользователям представлена масса полезных рекомендаций для грамотной эксплуатации, которые помогут значительно подлить срок агрегата и избежать многих негативных последствий.

Online-поддержка — это отличный и максимально удобный способ получения необходимой информации. Еще один веский плюс – статьи пишутся для людей. Мы понимаем, что читатель будет делать всё своими руками, и стараемся сделать так, чтобы это было как можно удобнее и эффективнее. Используйте ресурс в любое время суток и найдите ответ на любой интересующий вопрос, касающийся автомобилей.

вакуумного усилителя

Стоит отметить, что процесс ремонта вакуумного усилителя – задача достаточно простая, так что выполнить все можно и самостоятельно. В то же время, если вы не уверены в своих способностях, обратитесь за помощью к профессионалам. В любом случае, важнее всего тщательно почитать инструкцию о работе устройства на конкретной модели авто. С другой стороны, сам процесс на разных транспортных средствах достаточно сильно похож, так что особых проблем возникнуть не должно.

Из инструментов ничего сверх особенного не нужно, достаточно будет стандартного набора приспособлений. Далее приступаем к поэтапному ремонту:

  • читаем инструкцию по ремонту и эксплуатации транспортного средства, определяем ключевые нюансы;
  • тяга привода отключается от тормозной педали, что находится неподалеку от рулевого вала;
  • проводим демонтаж главного тормозного цилиндра, который находится в подкапотном пространстве;
  • выполняем ремонтные работы, исходя из типа поломки. При необходимости, заменяем неисправный элемент.

Вакуумный усилитель тормозов – как добраться до поломки?

Для того чтобы точно определить неисправность, необходимо внимательно изучить инструкцию по эксплуатации автомобиля, где описана конкретная модель вакуумного усилителя. Иногда причина совсем простая, когда двигатель начинает троить из-за подсоса лишнего воздуха и обеднения рабочей смеси. При проведении визуального осмотра необходимо выявлять потеки на корпусе усилителя и обязательно выяснять причины их возникновения.

Для эффективного ремонта вакуумного усилителя требуется ремкомплект, соответствующий определенной модели, и стандартный набор инструментов. Чаще всего производится полная замена устройства на новое, устанавливаемое в сборе. Для того чтобы приступить к ремонту или замене, отсоединяется тяга привода, расположенная в салоне, в районе рулевого вала на педали тормоза. После этого в моторном отсеке нужно отсоединить главный тормозной цилиндр. В конце производится снятие вакуумного шланга от обратного клапана. Теперь усилитель открыт для доступа, можно ремонтироваться или делать замену.

Главная →

Обслуживание и Ремонт → Тормозная система →

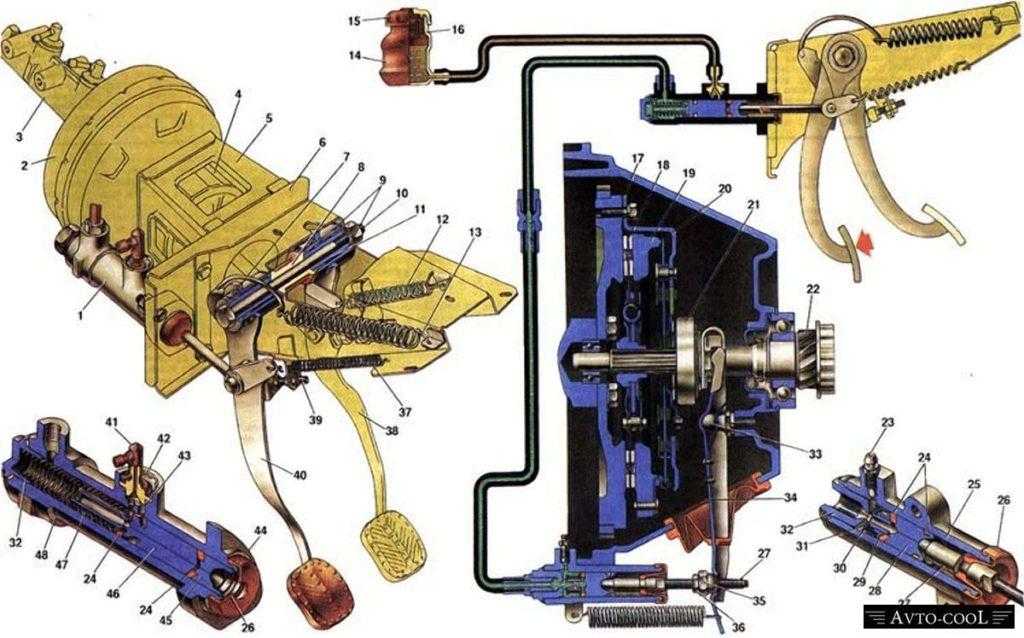

Устройство вакуумного усилителя тормозов – схематичный обзор

Устройство вакуумного усилителя тормозов неразрывно связано с главным цилиндром системы тормозов. Его основой является корпус, разделенный диафрагмой на две камеры. Вакуумная камера находится со стороны главного цилиндра, где происходит ее соединение с впускным коллектором при помощи специального обратного клапана. Именно на этом участке создается разряжение. Атмосферная камера находится со стороны тормозной педали и с использованием следящего клапана по очереди соединяется с вакуумной камерой или с атмосферой.

Сам клапан перемещается с помощью толкателя, а нагнетание тормозной жидкости в рабочие цилиндры производится посредством поршня. По окончании торможения возвратная пружина приводит в движение диафрагму, возвращая ее в первоначальное положение. Отдельные модели усилителей могут оснащаться электромагнитным приводом штока, исполняющим роль системы экстренного торможения.

Как заменить обратный клапан?

Вакуумный усилитель отвечает за создание вакуумного давления, которое может использоваться двигателем для повышения давления. В случае неисправности клапана вакуумное давление, создаваемое усилителем, не может быть эффективно использовано для питания тормозов.

В случае неисправности давление в тормозах обычно меньше, чем нужно. Это может привести к авариям, так как тормоза не смогут функционировать в полную силу.

 Шаг 1 — Найдите тормозной обратный клапан.

Найдите обратный клапан тормоза, чтобы начать работу над ним. Обратный клапан тормоза обычно расположен в области двигателя автомобиля, где двигатель соединяется с вакуумным усилителем. Это соединение может быть дополнительно идентифицировано путем поиска вакуумной линии.

 Шаг 2 — Удалить зажимы.

У большинства вакуумных линий есть зажимы, удерживающие их на месте. Прежде чем снять вакуумную линию, чтобы перейти к следующему шагу, нужно аккуратно убрать все зажимы

Осторожно снимите зажимы, чтобы избежать повреждения вакуумной линии. Вы будете подключать ту же вакуумную линию в конце процесса

 Шаг 3 — Снимите тормозной обратный клапан.

После снятия вакуумной линии появится полный доступ к обратному клапану тормоза. Теперь можете легко снять клапан. Используйте отвертку, чтобы ослабить винты вокруг, и гаечный ключ для клапанов. Как только это сделаете, можете легко вытащить клапан. Затем с помощью ручного вакуумного насоса подайте вакуум на входной конец клапана. Вакуум должен составлять от 15 до 20 градусов. Если насос показывает потерю, это означает, что клапан неисправен.

 Шаг 4 — Установите новый тормозной обратный клапан.

В обратном порядке процесса, который вы прошли, чтобы снять старый тормозной обратный клапан, установите новый на усилительный механизм. Затяните клапан гаечным ключом, а винты — отверткой. После того, как установили новый клапан, снова подсоедините вакуумную линию, полностью изменив процесс, который использовали для его отсоединения.

 Шаг 5 — Проверьте тормоза.

После завершения установки запустите двигатель и проверьте тормоза. Если давление и мощность тормоза все еще кажутся низкими, возможно, проблема в вакуумном усилителе.

Подсос воздуха топливной системы дизеля

Обычно завоздушивание топливной системы дизельного мотора вызвано повреждениями в местах соединения трубок, соединяющих топливный бак и фильтр либо фильтр и топливный насос высокого давления.

На дизельных автомобилях, которые выпускаются в последние годы, проникновение воздуха в топливную систему происходит чаще, по сравнению с дизельными моторами старого типа. Причина кроется в другой конструкции шлангов, срок службы которых заметно сократился. Раньше эти элементы изготавливали из латуни, а теперь – из пластика. Постоянные вибрации приводят к износу пластика и уплотнительных резинок. Наиболее часто с такими трудностями сталкиваются владельцы машин с пробегом около 150-200 тыс. километров, причем нередко подсос проявляется зимой.

Самые популярные причины подсоса в таких случаях:

  • износ хомутов и шлангов;
  • повреждение уплотнения топливного фильтра;
  • повреждение уплотнений крышки топливного насоса или приводного вала;
  • негерметичные топливные трубопроводы;
  • повреждение обратной топливной магистрали;

Признаки подсоса воздуха на дизельном авто

Наиболее часто двигатель не хочет заводиться после длительных простоев. Водитель вынужден многократно поворачивать ключ в замке зажигания, используя стартер. Это сопровождается появлением дыма из выхлопной трубы, что является признаком нормальной подачи топлива. Если подсос очень существенный, мотор не просто будет плохо запускаться по утрам, но и глохнуть во время движения.

Причина кроется в том, что насос не может нормально работать на холостых оборотах, поскольку в камеру попадает слишком много воздуха. На повышенных оборотах ТНВД ещё более-менее справляется. Не всегда такие симптомы вызваны именно подсосом, поэтому советуем проверить «диагноз», установив прозрачные топливные трубки.

Как найти подсос воздуха в топливной системе дизельного мотора

Воздух может попадать в систему через соединение, топливный бак либо трубку. Поиск выполняется достаточно просто – подачей давления или способом исключения. В первом случае необходимо подать давление в топливный бак, после чего в месте подсоса вы услышите характерное шипение или же увидите капли топлива. Второй метод – по очереди проверять элементы топливной системы, обеспечивая подачу топлива из емкости, а не бака. Сначала подключаемся к топливному насосу и идём дальше.

Как проверить вакуумный усилитель тормозов

Возникает логический вопрос, как определить неисправность вакуумного усилителя тормозов. На самом деле сделать это достаточно просто, причем без использования дополнительного оборудования, проверку можно выполнить в условиях гаража и даже на улице.

Простейшая проверка выполняется по следующему алгоритму:

  • При заглушенном двигателе необходимо накачать вакуумный усилитель (тормозную систему). Делается путем нажатия на педаль тормоза примерно 4…5 раз.
  • В конце последнего нажатия педаль нужно зафиксировать в нажатом положении.
  • Запустить двигатель на холостых оборотах.
  • Если «вакуумник» работает исправно, то в него при запуске двигателя сразу пойдет разрежение, в результате чего педаль тормоз немного опустится вниз, что будет явно ощущаться поставленной на нее ногой.
  • Соответственно, если педаль не двигается и не реагирует на запуск двигателя, то имеет место разгерметизация в системе.

Другую проверку имеет смысл выполнить в случае, если тормозная система работает, вроде бы, исправно, но при нажатии на педаль тормоза наблюдается изменение в режиме работы ДВС. Так, проверка выполняется по следующему алгоритму:

Отсоединить трубопровод от впускного коллектора.

  • Его штуцер необходимо герметично «заглушить». Для этого можно воспользоваться хомутом или перетянутой резиновой трубкой с хомутом.
  • Запустить двигатель и дать ему немного прогреться.
  • Несколько раз нажать на педаль тормоза.
  • Если в момент нажатия на соответствующую педаль в режиме работы двигателя не произошло изменений (его обороты не повысились и не понизились), значит, в системе вакуумного усилителя тормозов имеет место разгерметизация.
  • Соответственно, если при нажатии педали двигатель начинает «захлебываться», значит, «вакуумник» и его система работают нормально.

Обратите внимание, что выполнение описанной проверки необходимо проводить при стоящем автомобиле, поскольку в таком режиме у него не будет работать вакуумный усилитель тормозов со всеми вытекающими последствиями.

Если проверка выявила наличие разгерметизации, то следующим шагом будет локализация места повреждения. Сделать это не всегда просто, поскольку трещина или место утечки может быть очень маленьким и порой находиться в самых неожиданных местах. Однако в качестве проверки и профилактики необходимо проверить следующие элементы системы вакуумного усилителя:

  • затяжка и общее состояние хомутов трубопровода ВУТ;
  • трубка герметичности ВУТ в местах зажимов и по всей длине (по возможности), зачастую причиной разгерметизации является появление трещины именно в упомянутой трубке;
  • состояние уплотнителя обратного клапана вакуумного усилителя, это также распространенная причина, особенно на старых автомобилях (например, ВАЗ-классика).

Если проверка не дала результатов, то имеет смысл попросту заменить все трубки вакуумного усилителя с хомутами.

Проверка обратного клапана

Проверить обратный клапан ВУТ можно с помощью одного из двух методов. Первый из них подразумевает демонтаж указанного элемента, а второй — на запущеном двигателе зажав педаль тормоза.

Как проверить снятый вакуумный усилитель тормозов

После того, как клапан снят, необходимо просто ртом или при помощи воздушного компрессора подуть в штуцер, который был подсоединен к усилителю. Если клапан исправен, то воздух должен проходить беспрепятственно. Следующий шаг в данном случае — втянуть воздух из того штуцера. Лучше всего ртом. Соответственно, обратно воздух клапан пропускать не должен. В противном случае обратный клапан частично или полностью вышел из строя и подлежит замене. Вместо рта можно воспользоваться плотной резиновой грушей, например, от ареометра.

Однако демонтировать обратный клапан — не лучшее решение, поскольку в процессе его снятия можно повредить герметичность системы вакуумного усилителя тормозов. Лучше проверять обратный клапан вакуумного усилителя тормозов на авто самым простым способом. В соответствии со вторым методом проверки рекомендуется действовать следующим образом:

  • запустить двигатель и дать поработать около одной-двух минут;
  • до упора нажать на педаль тормоза и заглушить двигатель;
  • если обратный клапан исправен, то он закроется, поскольку со стороны коллектора нет разрежения, а в камере сохранится вакуум, соответственно, педаль не будет давить вверх (не надо будет оказывать дополнительного усилия для ее удержания);
  • в противном случае (если педаль резко потянется вверх) имеет место повреждение обратного клапана ВУТ.

Как и в случае с трубопроводом, проще и быстрее заменить обратный клапан на новый, поскольку обычно этот агрегат является неразборным и неремонтопригодным, а цена его относительно невелика.

Его и замена

В случае отказа работоспособности ВУТ необходимо сразу принять меры к восстановлению его работоспособности.

Самостоятельно можно произвести замену вакуумного шланга. Также возможна замена вакуумного насоса в автомобилях с дизельными двигателями.

Более сложные ремонтные работы, связанные с восстановлением герметичности камер ВУТ, исправности диафрагмы, клапанов, других элементов конструкции, лучше доверить профессионалам на сертифицированной СТО. Следует помнить, что исправные тормоза – основа безопасности, на этом экономить не следует.

После ремонта необходимо проверить синхронность торможения колес, диагностировать системы ABS и ESP. Это следует делать на специальных стендах и соответствующем диагностическом оборудовании.

В большинстве случаев вакуумного усилителя может обойтись гораздо дороже, чем его покупка или замена ВУТ на б/у-шный в хорошем состоянии. Есть резон поискать усилитель на разборках. Тем более, они унифицированы: одна модель может применяться на разных марках автомобилей.

Видео — замена ВУТ на автомобиле ГАЗЕЛЬ:

Может заинтересовать:

Выбрать видеорегистратор: незаменимый гаджет для водителя

Сканер для самостоятельной диагностики автомобиля

Подобрать любую автохимию для вашего авто

Некоторые водители предпочитают видеорегистратор в виде зеркала

Лучшие инструкторы по вождению:

Автоинструктор Светлана
АКПП: Hyundai AccentОбучает в САО, СЗАО, Химках ОТЗЫВЫ

Автоинструктор Елена
АКПП: Chevrolet Lacetti МКПП: Chevrolet LanosОбучает в ЮАО, ЮВАО, Видном, Домодедове ОТЗЫВЫ

Автоинструктор Марина
АКПП: Kia Cerato МКПП: Chevrolet LanosОбучает в САО, Долгопрудном ОТЗЫВЫ

Автоинструктор Елена
АКПП: Kia Cerato МКПП: Chevrolet LanosОбучает в САО, СЗАО, Химках ОТЗЫВЫ

Автоинструктор Наталья
АКПП: Kia Spectra Обучает в ВАО, Балашихе,Реутове ОТЗЫВЫ

Автоинструктор Олег
АКПП: Chevrolet Lacetti МКПП: Chevrolet LanosОбучает в САО, Долгопрудном ОТЗЫВЫ

Автоинструктор Яна
АКПП: Kia Spectra Обучает в САО, Долгопрудном ОТЗЫВЫ

Автоинструктор Юлия
АКПП: Chevrolet Lacetti МКПП: Chevrolet LanosОбучает в ВАО, ЮВАО, Люберцах, Реутове, Железнодорожном ОТЗЫВЫ

Автоинструктор Светлана
АКПП: Chevrolet Lacetti Обучает в СЗАО ОТЗЫВЫ

Автоинструктор Татьяна
МКПП: Chevrolet Lanos АКПП: Kia SpectraОбучает в Красногорске ОТЗЫВЫ

Автоинструктор Пётр
МКПП: Daewoo Nexia Обучает в СЗАО ОТЗЫВЫ

Автоинструктор Оксана
АКПП: Hyundai Accent Обучает в СВАО, Мытищах, Королёве, Пушкине ОТЗЫВЫ

Автоинструктор Дмитрий
АКПП: Volkswagen Golf МКПП: Chevrolet Lanos Обучает в СВАО, САО, СЗАО, Долгопрудном ОТЗЫВЫ

Автоинструктор Оксана
АКПП: Kia Spectra МКПП: Chevrolet Lanos Обучает в ЮАО, ЮЗАО, Видном, Подольске ОТЗЫВЫ

Автоинструктор Дмитрий
МКПП:Lada Granta Обучает в ЮВАО, Люберцах ОТЗЫВЫ

Обычно пользователи нашего сайта находят эту страницу по следующим запросам:нет тормозов Ford Focus, прокачка тормозов Ford Focus, схема тормозной системы Ford Focus, тормозной системы Ford Focus, неисправности тормозной системы Ford Focus

Вакуумный усилитель тормозов

Вакуумный усилитель тормозов — мембранного типа. Представляет собой независимый узел, смонтированный на перегородке кузова со стороны двигателя и использующий в качестве источника энергии вакуум во впускном коллекторе двигателя и атмосферное давление. Он оснащён обратным клапаном для временного поддержания давления в случае снижения вакуума.

Рисунок 7.1 – Вакуумный усилитель тормозов

1 – Бачок гидропривода тормозов

2 – Вакуумный усилитель тормозов

3 – Толкатель

4 – Главный тормозной цилиндр

ВАКУУМНЫЙ УСИЛИТЕЛЬ ТОРМОЗОВ

СНЯТИЕ

ВСЕ МОДИФИКАЦИИ

1. Снять главный тормозной цилиндр.

МОДИФИКАЦИИ С ФУНКЦИЕЙ ПОДДЕРЖАНИЯ УСТОЙЧИВОСТИ НА КУРСЕ

2. Рассоединить штекерный разъем электромагнитного клапана вакуумного усилителя тормозов.

3. Рассоединить штекерный разъем гидравлического блока управления (HCU).

1) Ослабить фиксатор.

2) Рассоединить штекерный разъем.

4. Отсоединить тормозные трубопроводы от HCU.

ВНИМАНИЕ:

Заглушить тормозной трубопровод, чтобы предотвратить утечку тормозной жидкости и проникновение в шланг грязи.

5. Снимите HCU.

ВСЕ МОДИФИКАЦИИ

6. Высвободить тормозные трубопроводы из зажимов на перегородке.

7. Отсоединить толкатель вакуумного усилителя тормозов от педали тормоза.

1) Выжать педаль тормоза.

2) Отжать зажим.

3) Извлечь штифт толкателя вакуумного усилителя тормозов.

8. Отвернуть гайки крепления вакуумного усилителя тормозов.

9. Снять вакуумный усилитель тормозов.

УСТАНОВКА

ВСЕ МОДИФИКАЦИИ

1. Установить вакуумный усилитель тормозов.

ВНИМАНИЕ:

Убедиться в правильности прохождения толкателя вакуумного усилителя тормозов через резиновый чехол перегородки кузова.

Перед установкой убедиться в правильности установки прокладки на вакуумном усилителе тормозов.

2. Установить гайки крепления вакуумного усилителя тормозов.

ПРИМЕЧАНИЕ:

Полностью не затягивать на этой стадии.

3. Установить штифт толкателя вакуумного усилителя тормозов.

1) Выжать педаль тормоза.

2) Установить штифт толкателя вакуумного усилителя тормозов.

ВНИМАНИЕ:

Установить новый штифт соединения толкателя вакуумного усилителя тормозов и педали тормоза.

МОДИФИКАЦИИ, ВЫПУЩЕННЫЕ НАЧИНАЯ С 01.1999 Г.

4. Отсоединить нижнюю секцию панели приборов.

1) Вывернуть винты.

2) Высвободить зажим.

5. Отсоединить штекерный разъем канала передачи данных и снять нижнюю секцию панели приборов.

6. Снять воздуховод.

1) Снять фиксатор.

2) Снять воздуховод.

7. Отпустить болт крепления рычага возврата педали тормоза.

8. Выверить положение рычага возврата педали тормоза относительно кронштейна педали тормоза.

ВНИМАНИЕ:

Удостовериться в наличии зазора между педалью тормоза и рычагом возврата педали тормоза, чтобы иметь свободу перемещения.

ВСЕ МОДИФИКАЦИИ

9. Затянуть гайки крепления вакуумного усилителя тормозов.

10. При работающем двигателе три раза выжать педаль тормоза, чтобы удостовериться в свободе перемещения педали тормоза и ее возвращении в положение незадействованных тормозов.

МОДИФИКАЦИИ, ВЫПУЩЕННЫЕ НАЧИНАЯ С 01.1999 Г.

11. Затянуть болт крепления рычага возврата педали тормоза.

12. Установить воздуховод.

1) Установить воздуховод.

2) Закрепить зажим.

13. Закрепить штекерный разъем канала передачи данных на нижней секции панели приборов.

14. Установить нижнюю секцию панели приборов.

1) Закрепить зажим.

2)Затянуть винт.

ВСЕ МОДИФИКАЦИИ

15. Закрепить тормозные трубопроводы на перегородке.

МОДИФИКАЦИИ С ФУНКЦИЕЙ ПОДДЕРЖАНИЯ УСТОЙЧИВОСТИ НА КУРСЕ

16. Установить HCU.

17. Подсоединить тормозные трубопроводы к HCU.

18. Состыковать штекерный разъем HCU.

1) Состыковать штекерный разъем.

2) Зажать фиксатор.

19. Состыковать штекерный разъем электромагнитного клапана вакуумного усилителя тормозов.

20. Установить главный тормозной цилиндр.

21. Удалить воздух из системы тормозов.

Chevrolet Lanos: Проверка и регулировка положения педали тормоза

Chevrolet Lanos / по ремонту, обслуживанию, эксплуатации автомобиля Chevrolet Lanos / Тормозная система / Проверка и регулировка положения педали тормоза

Правильность положения педали тормоза в свободном состоянии и при нажатии до
упора (рабочий ход педали) служит одним из критериев для проверки исправности тормозной
системы. В то же время положение педали во многом обеспечивает исправную работу
системы. Если педаль находится от пола на расстоянии, которое больше нормативного,
возможно неполное растормаживание колес при отпускании педали (при этом обычно отсутствует
свободный ход педали). Если педаль находится слишком низко, возможно снижение эффективности
тормозов, вызванное уменьшением рабочего хода педали.

Вам потребуются: линейка, ключи «на 13», «на 14», пассатижи.

1. Нажмите на педаль тормоза до упора и измерьте расстояние от накладки площадки
педали до пола.

Примечание

Линейка должна быть установлена перпендикулярно плоскости пола.

2. Отпустите педаль и повторно измерьте расстояние от накладки площадки педали
в свободном состоянии до пола. Это расстояние должно быть 100-105 мм. Разница размеров
при двух измерениях и является полным рабочим ходом педали, который должен быть
60_б5 мм. Если расстояние от накладки площадки педали до пола не соответствует указанному
в п. 2, отрегулируйте его, изменяя длину толкателя вакуумного усилителя тормозов.

3. Снимите вакуумный усилитель тормозов с автомобиля (см. «Замена вакуумного
усилителя тормозов», с. 191).

Примечание

Необходимость снятия усилителя объясняется тем, что на автомобиле
нет доступа к регулировочному узлу штока усилителя.

4. Ослабьте затяжку контргайки 2 регулировочной втулки и, удерживая шток 3 от
проворачивания, вращайте регулировочную втулку 1 в нужную сторону.

Примечание

При исправных вакуумном усилителе и деталях педального узла оптимальный
полный ход педали тормоза устанавливается автоматически при установке размера 278,55
мм. от корпуса усилителя до центра отверстия в виде толкателя (см. «Замена вакуумного
усилителя», с. 191)

5. Проверьте свободный ход педали тормоза, для чего переместите педаль рукой
до момента прекращения перемещения педали без сопротивления.

Определите по линейке значение свободного хода, оно должно быть 8-10 мм.

Несоответствие свободного хода указанному значению может быть вызвано следующими
причинами:

— повышенный люфт в соединении вилок толкателя вакуумного усилителя и педали,
что может быть следствием износа пальца вилки и отверстий в вилке педали;
— неправильно отрегулировано расстояние от площадки педали в свободном состоянии
до пола (см. п.2) 6. Если рабочий ход педали больше значения, приведенного в п.2,
то это указывает на наличие воздуха в гидроприводе тормозов или на предельный износ
накладок тормозных колодок тормозных дисков или барабанов. Удалите воздух и гидропривода
(см. «Прокачка гидропривода тормозной системы», с. 187) или замените тормозные колодки
(см. «Замена тормозных колодок тормозного механизма переднего колеса», с. 194;

«Замена тормозных колодок тормозного механизма заднего колеса», с.197), диски (см.
«Замена тормозного диска», с. 195) или барабаны (см. «Снятие и установка тормозного
барабана», с. 196)

Предупреждение

Если нажатая до упора и удерживаемая в этом положении педаль постепенно
перемещается к полу, это указывает на утечку жидкости из гидропривода или на неисправность
главного тормозного цилиндра. Эти неисправности очень опасны, поэтому немедленно
найдите место утечки и устраните ее или замените главный тормозной цилиндр!

Прокачка гидропривода тормозной системы

Гидропривод тормозов прокачивают для удаления воздуха, попавшего туда при заполнении
жидкостью после ее замены или после ремонта узлов гидропривода, связанного с его
разгерметизацией.
Признаки на …

Главный тормозной цилиндр

Как показывает практика, во многих случаях переборка цилиндра в гаражных условиях
не приводит к желаемому результату.
Кроме того, главный тормозной цилиндр непосредственно влияет на безопасность

Другое на сайте:

Схема жгута проводов КСУД автомобиля Daewoo Sens

Схема жгута проводов КСУД автомобиля Daewoo Sens …

Самодиагностика ABS
Блок управления ABS начинает выполнять самодиагностические функции после
включения зажигания. Блок управления ABS обнаруживает неисправность для каждого
контура и компонент, сравнивая состояние си …

Cхема электрооборудования автомобиля Skoda Fabia — 34

Наружное зеркало заднего вида двери водителя с электроприводом и обогревом, блок
предохранителей …

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Все про Рено
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
