Прокладка глушителя: как и на что заменить

Навигация по сайту

При внешнем осмотре системы проверяется, есть ли на ней прогоревшие места, ржавчина и прочие внешние повреждения, которые можно рассмотреть невооруженным глазом. Также стоит провести рукой по всей длине системы, чтобы проверить ее на незаметные утечки. Затем надо внимательно осмотреть гофру и места крепления системы к кузову.

Если они пришли в негодность, то при движении слышен стук — детали соприкасаются с кузовом, повреждают его или деформируются сами. Точно установить, целые резинки или нет, можно только сняв их. Есть модели, на которых первый лямбда зонт стоит на выпускном коллекторе, его соответственно снимать не нужно.

Далее снимаем глушитель с резинок в центре кузова, точно также как снимали в задней части. В результате этого можно увидеть, что он лег на заднюю балку.

Вам также может быть интересно

Для того чтобы его вытащить, не повредив расположенные вокруг него детали, нужно приспустить балку. Сделать это можно приспустив скобу от кузова. После этих манипуляций откручиваем амортизатор и снимаем пружину

Делать это необходимо с особой осторожностью, чтобы не повредить тормозной шланг и датчик антиблокировочной системы

После этого можно с легкостью вытащить глушитель. На снятом глушителе очень хорошо видно как гусак трется о выпускной коллектор, со временем прогорает и подлежит замене. Его замена является обязательной, поскольку выход со строя детали значит, что свойства экран уже начинает терять.

Теперь можно смонтировать новый глушитель вместо старого. Все операции делаются в обратном порядке. Вот так, легко и просто можно сменить глушитель на Рено Логан.

Замена средней части глушителя Средняя часть глушителя Замена средней части глушителя Рено Логан немного отличается. Поскольку существует два варианта системы выпуска, рассмотрим обе. Итак, преступим к процессу замены в первом варианте: Там их 4 шт. Демонтировав все резинки, можно снять всю систему выпуска.

Откручиваем хомут крепления основного глушителя от остальной части. Разумеется, если нет ни того, ни другого, можно просто поставить авто на домкрат.

Система выпуска отработавших газов Рено Логан

Главное — обеспечить себе удобства и безопасность при проведении осмотра глушителя: Внимательно осмотреть трубы на предмет наличия коррозии, дыр, трещин, тёмных пятен или вмятин.

Осмотреть стыковые соединения — нет ли утечки газов. Пошатать глушитель рукой — он не должен сильно отходить со своей оси.

Проверить надёжность всех креплений — болтов, гаек, кронштейнов и резиновых подвесок

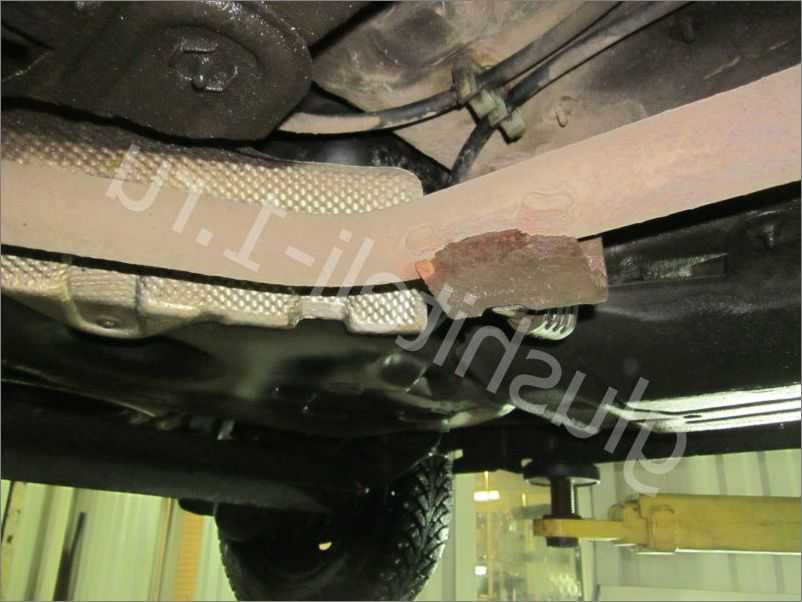

При осмотре труб особо пристальное внимание необходимо уделять состоянию резонатора и основного глушителя, так как они сильнее остальных частей подвергаются износу Если на трубах нет видимых повреждений, то глушитель находится в рабочем состоянии

Первыми признаками неисправности, на которые водитель должен обратить внимание, считаются громкий рёв в выхлопной системе и неприятные запахи в салоне. Отработанные газы не имеют цвета и запаха, однако из-за разгерметизации глушителя приобретают специфический аромат, который может почувствовать человек

Порой водители пытаются спасти полностью прогнившие глушители, когда как сварка больших локаций прогара или коррозии не способна восстановить работоспособность трубы.

Ремонтируем кронштейн Чаще всего из-за езды по неровным дорогам выходит из строя кронштейн — крепление глушителя. Труба теряет место своего положения под днищем, начинает стучать о кузов. Соответственно, кронштейн нужно приварить обратно.

Тормозной диск Renault Logan LS_ 87лс , Рено Логан

Замена замка багажника на Рено Логан & | Ремонт Рено (Renault) своими руками

Чип-тюнинг ФФ3 / Двигатель / Focus 3 — FFClub

Описание конструкции

Система выпуска отработавших газов:

1 – выпускной коллектор;

2 – прижимная пластина крепления приемной трубы к выпускному коллектору;

3 – каталитический нейтрализатор отработавших газов;

4 – дополнительный глушитель;

5 – основной глушитель;

6 – кронштейн подвески системы
Система выпуска состоит из выпускного коллектора, приемной трубы с каталитическим нейтрализатором отработавших газов, дополнительного и основного глушителей и соединяющих их труб.

Все элементы системы, кроме выпускного коллектора, сварены в единое целое. Фланец выпускного коллектора соединен шаровым шарниром с фланцем приемной трубы.

Расположение системы выпуска отработавших газов на автомобиле (показано на автомобиле Sandero):

1 – резиновая подушка подвески системы выпуска;

2 – теплозащитный экран

Система выпуска подвешена к кузову на трех резиновых подушках. Над нейтрализатором, дополнительным и основным глушителями и около топливного бака установлены теплозащитные экраны.

Выпускной коллектор закрыт теплозащитным экраном…

Между выпускным коллектором и головкой блока цилиндров установлена металлическая уплотнительная прокладка.

Для уплотнения шарнирного соединения выпускного коллектора и приемной трубы применяется надетое на фланец выпускного коллектора кольцо из композитного материала со сферической наружной поверхностью, а во фланце приемной трубы выполнена внутренняя сферическая поверхность.

Соединение фланцев стягивается прижимной пластиной через две конические пружины, надетые на шпильки выпускного коллектора. Пружины поджаты гайками, навернутыми на шпильки.

В трубе после выпускного коллектора установлен управляющий датчик концентрации кислорода.

Диагностический датчик концентрации кислорода установлен за каталитическим нейтрализатором.

Каталитический нейтрализатор предназначен для уменьшения выбросов в атмосферу оксида углерода, оксидов азота и несгоревших углеводородов. Для нормальной работы нейтрализатора состав отработавших газов (в частности, содержание в них кислорода) должен находиться в строго заданных пределах. Эту функцию выполняет электронный блок управления двигателем (ЭБУ), определяющий количество подаваемого топлива в зависимости от сигналов датчиков концентрации кислорода.

… и крепится семью гайками к шпилькам головки блока цилиндров (теплозащитный экран для наглядности снят)

Соединение приемной трубы с выпускным коллектором:

1 – пружина;

2 – прижимная пластина;

3 – гайка

Выпускной коллектор:

1 – уплотнительное кольцо соединения коллектора с приемной трубой;

2 – выпускной коллектор;

3 – уплотнительная прокладка соединения коллектора и головки блока цилиндров;

4 – экран выпускного коллектора

Расположение меток на трубе между нейтрализатором и дополнительным глушителем

Расположение меток на трубе между дополнительным и основным глушителями

Соединяют трубы нового узла с трубами системы выпуска специальным хомутом

При наличии в отработавших газах соединений свинца каталитический нейтрализатор и датчики концентрации кислорода быстро выходят из строя. Поэтому эксплуатация автомобиля на этилированном бензине категорически запрещается, даже кратковременная.

Также причиной выхода из строя нейтрализатора может стать неисправная система зажигания или система питания. При пропусках воспламенения несгоревшее топливо, попадая в нейтрализатор, догорает и спекает в нем блок катализатора, что может привести к закупорке выпускной системы и остановке (или сильной потере мощности) двигателя.

Глушители и каталитический нейтрализатор – неразборные узлы, при выходе из строя их необходимо заменять новыми. В запасные части поставляются нейтрализатор с приемной трубой, дополнительный и основной глушители с трубами определенной длины, а также специальные хомуты для соединения труб. Для замены отдельного элемента цельной системы в двух местах на ее трубах нанесены метки (кернения), по которым можно разрезать трубы.

Обслуживание системы выпуска заключается в ее периодическом осмотре, проверке на герметичность соединений и наличие сквозной коррозии, предусматривает подтяжку ослабленных соединений и замену резиновых подушек подвески.

Видео по теме «Система выпуска отработавших газов двигателя 1,4-1,6 (8V) РеноСандеро»

Описание всех датчиков двигателя Рено 1,4 1,6 8V

Теория ДВС Часть 2: Выпуск — от паука до выхода

Доработка вставки вместо катализатора 4-1

Ремонт резонатора Логан в наших автосервисах

В некоторых случаях, когда повреждения не обрели еще характер катастрофического его разрушения, ремонт резонатора на Логан возможен путем его заваривания.

Внимание! Нужно понимать, что это не решение проблемы, а лишь отсрочка этого решения. Заваривать резонатор до бесконечности невозможно – максимум, два-три раза

Причем, интервал между ремонтами с каждым новым использованием сварочного аппарата будет сокращаться. Опытные автовладельцы знают: раз уж проблемы начались, готовься к тому, что замена резонатора Логан не за горами.

Как мы уже говорили, наиболее распространенные причины поломки глушителя – выгорание его фильтра под воздействием раскаленных отработанных газов и механические повреждения (как-никак, а он находится под днищем автомобиля). И в том, и в другом случае страдают и элементы его крепления – как к собственно выхлопному тракту, так и к днищу. Проще всего (и, кстати, надежнее) для ремонта воспользоваться сварочным аппаратом. То, что соединение при этом получится неразъемным, не беда: ведь когда наступит время замены самого агрегата, его все равно придется вырезать болгаркой.

Ремонт печки Renault Logan своими руками

При появлении неисправностей необязательно сразу ехать в сервис. Многие поломки не столь серьёзны, как кажется, и с ними можно справиться самостоятельно. И также стоит отметить, что замену печки Renault Logan целиком не производят — достаточно заменить вышедшую из строя деталь.

Устранение мелких неисправностей

При возникновении «тревожных симптомов» необходимо последовательно проверить состояние антифриза и описанных выше узлов автомобиля. Если в системе будут выявлены воздушные пробки, их необходимо стравить. Забитые фильтры и крышки следует прочистить или заменить. Отработанный антифриз нужно слить и залить новый. Расширительный бачок также можно поменять; при этом крышку лучше оставить «родную» — она будет лучше держать давление.

Если проделанные манипуляции не дадут эффекта, значит, проблема кроется в одном из узлов отопителя.

Замена вентилятора отопителя

Признак того, что источником неисправности является именно вентилятор (износились щётки или вышел из строя электромотор) — слабый поток воздуха из дефлекторов или же полное его отсутствие. В этом случае необходимо заменить вентилятор.

Замена вентилятора печки «Рено Логана» производится в следующем порядке:

1. Для начала необходимо снять панель приборов и найти пластмассовый фиксатор, при помощи которого крепится вентилятор.

2. Нажав на фиксатор, повернуть вентилятор против часовой стрелки на четверть оборота и вынуть его.

3. Отсоединить провода от электродвигателя вентилятора.

4. Взять новый вентилятор и произвести все манипуляции в обратно последовательности.

Меняем резистор

Верный показатель того, что из строя вышел именно резистор — работа вентилятора печки только на четвёртой скорости.

Резистор расположен в задней части корпуса вентилятора. Искать его нужно в районе педального узла (по правой стороне). Данный элемент представляет собой белую пластиковую прямоугольную «розетку», к которой крепится колодка с проводами. Замена резистора печки «Рено Логана» производится в следующем порядке:

1. Отсоединить клемму провода, идущего от «минуса» аккумулятора.

2. Найти колодку со жгутом проводов. Нажав на фиксаторы, отсоединить колодку от резистора.

3. Отвернуть расположенный сбоку винт — с его помощью крепится резистор (понадобится ключ Torx T-20).

4. Сдвинуть резистор вверх и вынуть его.

5. Заменить резистор и произвести все вышеописанные действия в обратной последовательности.

Установка нового радиатора

Замена радиатора печки на «Рено Логане» требуется в случае, если через него начала протекать охлаждающая жидкость. Замена радиатора — наиболее сложный и трудоёмкий процесс при ремонте печки авто своими руками.

Последовательность действий при замене радиатора:

1. Полностью слить антифриз.
2. Демонтировать комбинацию приборов и облицовку консоли.

3. Снять крепление коврового покрытия к кронштейну поперечной балки и отогнуть покрытие.

4. Открутить крепление кронштейна (два болта снизу и две гайки сверху).

5. Освободить кронштейн от проводов и снять его с балки.

6. Отвернуть винт прижимной пластины (понадобится ключ Torx T-20) и вынуть трубки радиатора.

7. Отвернуть саморезы, на которые крепится радиатор, отжать защёлки и извлечь радиатор.

8. Заменить радиатор и произвести все действия в обратном порядке, не забыв предварительно надеть резиновые уплотнители на наконечники трубок.

Замена лампочки подсветки печки

Главная проблема неисправной лампочки заключается в том, что та может сигнализировать о неработающей печке, хотя отопитель при этом будет функционировать нормально.

Чтобы поменять лампочку, нужно:

1. Снять накладку магнитолы и кнопки, регулирующие работу печки.
2. Открутить крепежи модуля и вдавить его нижнюю часть, а верхнюю потянуть на себя.
3. Найти по бокам защёлки и отжать их.
4. Отогнуть панель и отыскать перегоревшую лампочку.
5. Заменить лампочку и произвести все манипуляции в обратном порядке.

Замена глушителя Рено Логан

После определенного периода эксплуатации Рено Логан его владельцы вынуждены столкнуться с неисправностью, когда прогорает глушитель. Поэтому в большинстве случаев требуется замена глушителя, или его ремонт, и самое главное в этом деле, знать, как снять правильно ремонтируемый глушитель. Сама процедура ремонтных мероприятий выхлопной системы проблематична, так как ее снятие без специнструмента выполнить нельзя.

Глушитель наиболее часто начинает барахлить на Рено Логан после зимнего периода активных поездок, когда дороги посыпаются солью и химическими веществами. Такие элементы являются причиной окислительных процессов на открытых участках металла, которых в выхлопной системе почти 100%. Публикация приоткроет завесу о том, как снять аккуратно и правильно глушитель, выполнить его ремонт, и, в крайнем случае, что делать, если потребуется замена глушителя на автомобиле Renault Logan.

Принцип действия

Глушитель автомобиля выполняет ряд задач:

• Снижает уровень шумов ОГ.
• Преобразовывает отработавшие газы, то есть снижает их температуру, скорость выхода, а также уровень пульсаций.

Отработавшие газы выходят из двигателя под большим давлением, что и приводит к появлению громких звуков. При этом глушитель Рено Логан преобразует звук в тепловую энергию. С другой стороны, группа узлов выхлопной системы создает дополнительное сопротивление, из-за чего снижается мощность двигателя.

Поглощение звука происходит, благодаря применению нескольких технологий:

• Сужения или расширения ОГ, за счет чего уменьшаются колебания звука.
• Корректировки направления потока. При этом угол поворота составляет 80-350 градусов. Такая особенность гарантирует эффективное гашение посторонних звуков.
• Корректировка исходящих звуков. В зависимости от особенностей накладывания последних происходит изменение состояний, а именно снижение или увеличение колебаний.
• Поглощение звука. Такой вариант характерен для ситуаций, когда требуется снижение ВЧ колебаний.

Многие считают, что неисправность глушителя Рено Логан проявляет себя только громким звуком. На самом деле, это только один из симптомов. Чтобы определить необходимость ремонта или замены, сделайте следующее:

Прислушайтесь к звукам, которые издает автомобиль. При неисправном глушителе работа мотора чем-то напоминает гул трактора. Что касается самого звука, он усиливается вместе с повышением числа оборотов двигателя. Появление такого симптома — признак, сигнализирующий о необходимости замены устройства.
Опускайтесь под автомобиль и оцените состояние выхлопной системы и глушителя Логана снизу

Отдельное внимание уделяйте следам коррозии или явным дефектам. Чаще всего проблема проявляет себя в местах сваривания, где металл более всего подвержен появлению ржавчины.

Закройте выход из выхлопной трубы (например, картошкой), заведите двигатель и осматривайте систему на факт утечек. Если таковые имеются, это сразу будет заметно по появлению «струек» выхлопных газов.

Как устроена передняя ходовая?

Передняя подвеска семейного Рено Логан реализована в конструктивном плане на общеизвестной модели McPherson. Основа ее структуры — это объединенные в единые стойки амортизаторы и пружины. Поперечными рычагами служат штампованные треугольные конструкции, которые крепятся к поворотному кулаку посредством шаровой опоры и к подрамнику – кронштейнами с сайлентблоками.

Для удерживания автомобиля Рено Логан от кренов на дороге служит поперечный стабилизатор, представленный металлической штангой, которая посредством собственных стоек опирается на другие элементы ходовой. Непосредственный контакт стабилизатора с подрамником происходит через втулки. Такое устройство подвески.

Крепление глушителей ваз для Рено Логан

Подбор крепления на глушитель Рено Логан…

Приветствую всех автолюбителей владельцев автомобилей ваз и Рено Логан, читателей авто блога RtiIvaz.ru. Сегодня мы рассматриваем крепление глушителей автомобилей ваз, а затем сравниваем их с креплением глушителей Рено Логан, на предмет их взаимозаменяемости.

Комплект крепление глушителей ваз 2101-07

Для начала рассмотрим крепление глушителей классических моделей 2101-07. Это ремкомплект 20Р ОАО «БАЛАКОВОРЕЗИНОТЕХНИКА». В комплект «классики» входит так называемый «ромбик» и две ленты оснащенные крючками для подвеса (см. фото), каталожный номер 2101-1203047/72.

Ремкомплект 21Р, 2108-1203073-20р

Теперь рассмотрим крепление глушителя на «восьмерку» 2108. Каталожный номер ремкомплекта 21P, 2108-1203073-20р количество 5 штук, также от ОАО «БАЛАКОВОРЕЗИНОТЕХНИКА». Ремкомплект состоит из пяти так называемых «пряников» одинаковой формы. Такой набор подходит для большинства переднеприводных моделей ваз.

Ремкомплект крепления глушителя ваз 2110, старого образца

Далее рассмотрим крепление глушителя на «десятку» 2110 старого образца. Ремкоплект состоит из четырех деталей: так называемый «будильник» (похож на будильник) и трех уже упомянутых выше «пряников» такие же, как для Лады 2108.

Ремкомплект крепление глушителя Ваз 1117, 1118, 1119 «Калина»

Затем рассмотрим ремкомплект на модели Ваз 1117, 1118 и 1119 «Калина». Каталожный номер 1118-1203073, количество 4 штуки. Комплект состоит их четырех «пряников» чем то похожие на резинки ваз 2108.

Ремкомплект крепление глушителя ваз 2170, ваз 2110 нов/образца

Смотрим следующий ремкомплект крепления глушителя на ваз 2170 «Приора». Каталожный номер 2170-1203073 количество 3 штуки. В ремкомплект входят: четыре подвеса – три чисто приоровских и один подвес «будильник» от ваз 2110 старого образца. Крепления подходят для крепления глушителя ваз 2110 нового образца.

Крепление глушителя Рено Логан

Теперь рассмотрим с эстакады крепления глушителя Reno и посмотрим, что можно подобрать из креплений автомобилей Лада. По размерам из вазовских креплений больше всего подходит подвес от «Приоры» ваз 2170. Он, правда, немого по ширине уже, чем крепление на Логане, но можно поставить два резиновых подвеса. Хотя «пряник» Приоры более мощное и для Логана будет вполне достаточно и одной резинки.

Вообще то, чтобы вы знали на Рено Логан глушитель выхлопных газов крепится на двух резиновых подвесах. Мы с вами рассмотрели все имеющиеся на сегодняшний день в продаже крепления глушителей автомобилей ваз, всех моделей. Также опытным путем подобрали крепление глушителя на автомобиль Reno Logan, которое можно заменить креплением от автомобиля Приора.

Собственно весь эксперимент был проделан для того, что если в продаже не будет «родного» крепления на Рено Логан или он покажется вам слишком дорогим, вы всегда сможете заменить его «пряником» от Приоры. Можно поставить две резинки вместо одной и будет мощнее держаться.

Крепление глушителя на автомобили «Газель», «Волга»

Далее рассмотрим крепление глушителя на автомобили «Газель», «Волга». Эти крепления наиболее удачно подходят для глушителя Renault Logan. В отличие от приоровских они шире и почти такие же, как на Логане. Это ярославские крепления на Газель или автомобиль Волга. Каталожный номер – ЯРТ 3105 1203163 03.

Источник

Глушитель Рено Логан: назначение и принцип действия

Еще одним ключевым элементом выхлопной системы является глушитель. Уже по названию можно понять, что устройство предназначено для снижения уровня шумов, а также преобразования энергии ОГ. Конструктивно узел состоит из 2-х узлов, среди которых главный глушитель и резонатор (устанавливается на входе). Уменьшение уровня шума в устройстве происходит за счет многократного преломления звукового потока ОГ с последующим его поглощением.

• Уменьшение объема загрязняющих веществ. Здесь в большей степени работает катализатор, но и фильтрующие элементы глушителя частично берут на себя выполнение такой опции.
• Преобразование энергии отработавших ОГ, уменьшение их температуры, снижение пульсаций.
• Уменьшение уровня шума. Благодаря особой конструкции устройства, посторонние звуки устраняются почти без шума. Часто автовладельцы Renault Logan жалуются на громкую работу глушителя. При наличии такой проблемы можно говорить о неисправности системы выхлопа и необходимости ее ремонта.

Отдельного внимания заслуживает конструкция глушителя. Существует мнение, что это простой узел, в котором отсутствуют сложные элементы. Это не так. Глушитель — наиболее сложное устройство выхлопной системы. В автомобиле Рено Логан таких узла два:

• Вспомогательный глушитель (резонатор) — предназначен для первичного уменьшения шумов и пульсаций. Конструктивно это трубка, имеющая большое число отверстий (перфорация), и помещенная в другой металлический кожух.
• Главный глушитель гарантирует окончательное подавление шумов. В отличие от предварительного узла его конструкция сложнее. Так, в корпусе из металла содержится группа трубок с отверстиями, а сам кожух условно делится на несколько камер. Некоторые из них наполняются специальным материалом, обеспечивающим поглощение звуков. Подавление шумов внутри устройства происходит за счет многократного преломления звуков.

Для обеспечения полноценной работы глушителя отдельное внимание должно уделяться его настройке. Как правило, эта работа поручается профессионалам на СТО

При самостоятельной настройке принцип следующий:

• Убираются все элементы, которые заставляют газ вытекать в обратную сторону. Если не выполнить эту работу, высок риск появления резонансных частот с последующим рассеиванием волн. Как следствие, конструкция выхлопной трубы делается максимально прямой. Если этого не реализовать эту задачу, распределение газов будет неравномерным.
• Места стыков обрабатываются с помощью теплоизолирующих материалов. Для организации такой теплоизоляции применяются спецматериалы.
• Все места стыков делаются гибкими, что обеспечивает устойчивость к окружающей среде. Если же этого не сделать, высок риск повреждения (деформаций).
• В процессе диагностики применяется специальная техника, с помощью которой измеряется момент вращения коленвала, а также обороты мотора.

Опытные автолюбители знают, что путем модернизации глушителя можно увеличить мощность силового агрегата. Этот параметр зависит от двух компонентов — момента и скорости вращения коленвала. Расчет производится путем перемножения этих составляющих между собой. Частота вращения вала зависит от скорости наполнения цилиндра. Если закрыть выход из глушителя, то снижения давления в системе не произойдет, а вывод газов станет невозможным. Как следствие, возрастает давление в системе, а цилиндр перестает очищаться. Итог — сбои в работе двигателя.

Выхлопная система Рено построена таким образом, что объем ОГ совмещался с общим объемом рабочей смеси, которая сюда поступает. Благодаря этому, выхлопная система работает с наибольшей эффективностью. Для повышения уровня мощности допускается тюнинг выхлопной системы и монтаж прямоточного глушителя, о котором упоминалось выше.

Если же необходима замена устройства, то выбор можно осуществлять с учетом информации в таблице.
