Ремонт обогрева заднего стекла в renault logan 2

Принцип работы

h2 1,0,0,0,0 —> p, blockquote 5,0,0,0,0 —>

Обогрев заднего стекла автомобиля происходит за счет нагревания нанесенных на стекло специальных нитей при протекании через них постоянного тока. Нити выполнены из токопроводящего материала невысокого сопротивления. Суммарный ток обогревателя заднего стекла составляет около 10 Ампер. Количество нитей — около десяти. Таким образом, через каждую нить протекает ток приблизительно 1 Ампер. Нетрудно посчитать по закону Ома, что сопротивление нити составляет около 12 Ом.

p, blockquote 6,0,0,0,0 —> adsp-pro-1 —>

Нити обогревателя наносятся при технологическом процессе изготовления заднего стекла на заводе несколькими способами:

Чем восстановить высохший клей — карандаш для склеивания бумаги и как?

p, blockquote 7,0,0,0,0 —>

  • электрохимическим;
  • вакуумным напылением (самый надежный метод);
  • наклеиванием.

В химический состав таких нитей могут входить различные элементы, сплавы и композитные материалы: смолы, медь, графит, никель, хром, вольфрам. Производитель не заявляет о технологии производства, поэтому для каждой технологии (стекла с обогревом) приходится подбирать соответствующий способ восстановления работоспособности.

p, blockquote 8,0,0,0,0 —>

Например, пайка практически невозможна, если нити были напылены в вакууме углеродным составом. В этом случае эффективны только токопроводящие клеи.

p, blockquote 9,0,0,0,0 —>

Система управления двигателем

Схема 3. 1 – блок предохранителей 597В в моторном отсеке; 2- блок реле 784 в моторном отсеке, реле 700; 3- форсунка 1-го цилиндра; 4- блок предохранителей в салоне; 5- разъем электропроводки моторного отсека/салона (моноблок); 6- блок реле 1047 в моторном отсеке, реле 236 и 238; 7 – блок реле 784 в моторном отсеке, реле 474;

8-датчик давления хладагента (автомобили с системой кондиционирования); 9- форсунка 2-го цилиндра; 10 – топливный насос и датчик уровня топлива: 11 – разъем электропроводки панели приборов/левой задней части кузова; 12- блок реле в моторном отсеке, реле 234; 13-датчик положения дроссельной заслонки;

14 – форсунка 3-го цилиндра; 15- панель управления системой кондиционирования; 16-датчик детонации; 17-датчик положения коленчатого вала; 18- модуль зажигания; 19-датчик температуры воздуха; 20 – форсунка 4-го цилиндра; 21 – адсорбер; 22 – шаговый электродвигатель регулятора холостого хода; 23 – комбинация приборов; 24 – ЭБУ;

25 – диагностический датчик концентрации кислорода (лямбда-зонд); 26 – коммутационный блок салона; 27 – датчик температуры охлаждающей жидкости; 28 – реле давления системы рулевого управления с гидроусилителем; 29 – датчик концентрации кислорода (лямбда-зонд) системы управления двигателем; 30 – диагностический разъем; 31 – датчик скорости; 32 – датчик абсолютного давления во впускной трубе.

Обогрев заднего стекла Renault Duster

При определенных погодных условиях заднее стекло автомобиля имеет склонность к запотеванию и обледенению. Электрообогрев заднего стекла предназначен для устранения запотевания или обледенения заднего стекла. Он представляет собой комплект нагревательных элементов, выполненный в виде нитей, приклеенных к заднему стеклу.

Выключатель обогрева со встроенным в него светодиодным индикатором включения расположен на блоке управления климатической установкой.

Замечание

Обогрев заднего стекла работает только при работающем двигателе.

При включении обогрева заднего стекла автоматически включается обогрев наружных зеркал. Отключается обогрев повторным нажатием выключателя или автоматически, через некоторое время.

Электрообогрев заднего стекла необходим для обеспечения безопасности дорожного движения. При обледеневшем или запотевшем заднем стекле обзор назад сильно ухудшается

Разумеется, если у вас есть устойчивые навыки вождения грузового автомобиля и ориентирования только по боковым зеркалам заднего вида, то состояние заднего стекла не столь важно. Но для большинства водителей ухудшение обзорности через заднее стекло доставляет значительные неудобства

Возможны два варианта неисправности обогрева заднего стекла и методы ремонта в каждом случае свои:

Электрообогрев полностью не работает

1. В этом случае проверяем предохранители цепи F1 (20А) и F32 (ЗОА) в салонном блоке предохранителей и реле. Перегоревший предохранитель заменяем. Если предохранитель перегорает вновь, в электрической цепи имеется короткое замыкание,

которое необходимо найти и устранить по схеме, описанной в главе «Электрооборудование».

2. Проверяем электрическую цепь электрообогрева.

Не работает одна или несколько нитей электрообогрева

В этом случае поврежденные участки нитей обогревательного элемента можно определить визуально…

…малярный скотч и металлический или пластмас-совый лист с чистой поверхностью для смешивания компонентов ремонтного состава.

Работу выполняем в следующем порядке.

1. Подготавливаем автомобиль к техническому обслуживанию и ремонту.

2. Чистой мягкой тканью, смоченной растворителем, или проспиртованной салфеткой из набора очищаем и обезжириваем стекло в месте повреждения нити обогревателя.

3. Отрезаем две полосы малярного скотча. Длина полос должна превышать длину поврежденного участка на 5-6 мм. Параллельно поврежденной нити сверху и снизу от нее наклеиваем полосы скотча на расстоянии 1 мм друг от друга так, чтобы поврежденный участок располагался между ними в центре.

На каждый шприц нанесена шкала, цена деления которой соответствует 0,01 мл. Для восстановления 1 см нити обогревательного элемента требуется 0,024 мл серебряного компаунда и 0,014 мл активатора. После смешивания компонентов состав необходимо использовать в течение 20—25 минут, при температуре 18—20°С. Если температура окружающего воздуха значительно выше, то время годности состава для использования будет меньше. Поэтому смешивать компоненты следует непосредственно перед нанесением на стекло.

4. Из шприца с белым поршнем выдавливаем на картон серебряный компаунд в количестве, необхо-димом для восстановления поврежденного участка нити обогревательного элемента.

7. Распределяем состав так, чтобы он заходил на неповрежденные участки нити на 5 мм от места обрыва, а основная толщина состава располагалась над обрывом и была не тоньше толщины скотча.

Время полной полимеризации состава при температуре воздуха +20 °С составляет около 24 часов. При включении обогревателя заднего стекла время полимеризации можно сократить до 20 мин.

Совет

С помощью этого набора можно восстановить сломанный вывод обогревательного элемента. Для этого состав наносим на место крепления вывода. Плотно прижимаем часть вывода к стеклу. Сверху на прижатую часть вывода также наносим состав. Подсоединять наконечник провода к приклеенному выводу можно только после полной полимеризации состава.

9. Включаем обогреватель и убеждаемся в его исправности. При необходимости аналогично устраняем другие повреждения обогревателя.

по обслуживанию и ремонту Рено

Как включить Обогрев стекла рено стапвей

Работа обогрева лобового стекла без максимальной скорости вентилятор Логан2\Сандеро 2

Обогрев лобового стекла! Duster

Электросхема обогрева заднего стекла Рено

При определенных погодных условиях заднее стекло автомобиля имеет склонность к запотеванию и обледенению. Электрообогрев заднего стекла предназначен для устранения запотевания или обледенения заднего стекла. Он представляет собой комплект нагревательных элементов, выполненный в виде нитей, приклеенных к заднему стеклу.

Выключатель обогрева со встроенным в него светодиодным индикатором включения расположен на блоке управления климатической установкой.

Замечание

Обогрев заднего стекла работает только при работающем двигателе.

При включении обогрева заднего стекла автоматически включается обогрев наружных зеркал. Отключается обогрев повторным нажатием выключателя или автоматически, через некоторое время.

Электрообогрев заднего стекла необходим для обеспечения безопасности дорожного движения. При обледеневшем или запотевшем заднем стекле обзор назад сильно ухудшается

Разумеется, если у вас есть устойчивые навыки вождения грузового автомобиля и ориентирования только по боковым зеркалам заднего вида, то состояние заднего стекла не столь важно. Но для большинства водителей ухудшение обзорности через заднее стекло доставляет значительные неудобства. Возможны два варианта неисправности обогрева заднего стекла и методы ремонта в каждом случае свои:

Возможны два варианта неисправности обогрева заднего стекла и методы ремонта в каждом случае свои:

Электрообогрев полностью не работает

1. В этом случае проверяем предохранители цепи F1 (20А) и F32 (ЗОА) в салонном блоке предохранителей и реле. Перегоревший предохранитель заменяем. Если предохранитель перегорает вновь, в электрической цепи имеется короткое замыкание,

которое необходимо найти и устранить по схеме, описанной в главе «Электрооборудование».

2. Проверяем электрическую цепь электрообогрева.

Не работает одна или несколько нитей электрообогрева

В этом случае поврежденные участки нитей обогревательного элемента можно определить визуально…

…малярный скотч и металлический или пластмас-совый лист с чистой поверхностью для смешивания компонентов ремонтного состава.

Работу выполняем в следующем порядке.

1. Подготавливаем автомобиль к техническому обслуживанию и ремонту.

2. Чистой мягкой тканью, смоченной растворителем, или проспиртованной салфеткой из набора очищаем и обезжириваем стекло в месте повреждения нити обогревателя.

3. Отрезаем две полосы малярного скотча. Длина полос должна превышать длину поврежденного участка на 5-6 мм. Параллельно поврежденной нити сверху и снизу от нее наклеиваем полосы скотча на расстоянии 1 мм друг от друга так, чтобы поврежденный участок располагался между ними в центре.

На каждый шприц нанесена шкала, цена деления которой соответствует 0,01 мл. Для восстановления 1 см нити обогревательного элемента требуется 0,024 мл серебряного компаунда и 0,014 мл активатора. После смешивания компонентов состав необходимо использовать в течение 20—25 минут, при температуре 18—20°С. Если температура окружающего воздуха значительно выше, то время годности состава для использования будет меньше. Поэтому смешивать компоненты следует непосредственно перед нанесением на стекло.

4. Из шприца с белым поршнем выдавливаем на картон серебряный компаунд в количестве, необхо-димом для восстановления поврежденного участка нити обогревательного элемента.

7. Распределяем состав так, чтобы он заходил на неповрежденные участки нити на 5 мм от места обрыва, а основная толщина состава располагалась над обрывом и была не тоньше толщины скотча.

Время полной полимеризации состава при температуре воздуха +20 °С составляет около 24 часов. При включении обогревателя заднего стекла время полимеризации можно сократить до 20 мин.

Совет

С помощью этого набора можно восстановить сломанный вывод обогревательного элемента. Для этого состав наносим на место крепления вывода. Плотно прижимаем часть вывода к стеклу. Сверху на прижатую часть вывода также наносим состав. Подсоединять наконечник провода к приклеенному выводу можно только после полной полимеризации состава.

9. Включаем обогреватель и убеждаемся в его исправности. При необходимости аналогично устраняем другие повреждения обогревателя.

Предохранители на Рено Логан: где находятся и как расшифровывать

Практически на всех автомобилях модельного ряда Рено Логан, независимо от комплектации или года выпуска машины, присутствует система маркировки защитных предохранителей согласно единой классификации. Обнаружить функциональное предназначение предохранителя в своем автомобиле можно при помощи анализа маркировки согласно данной таблице или данных на официальном сайте производителя.

Маркировка детали Функциональное предназначение предохранителя
F1 Работоспособность цепи обмоток реле модулей обогрева ветровых стекол, а также зеркал заднего вида. Иногда также подключают очистители ветрового стекла и омыватели фар
F2 Необходим для защит от перенапряжения приборной панели и измерительных датчиков, электронного блока управления двигателем, центрального замка
F3 Цепи ламп стоп-сигналов, иногда омывателя для лобовых стекол
F4 Блок управления AirBag, катушки иммобилайзер силового агрегата
F5-9 Резервные ячейки, предназначенные для подключения дополнительного оборудования или ослабления нагрузки на другие элементы
F10 Отвечает за работу только правой фар головного освещения
F11 Отвечает за работу только левой фар головного освещения
F12 Отвечает за работу только электростеклоподъемников передних или всех дверей в салоне (зависит от комплектации автомобиля)
F13 Опционально служит для защиты от короткого замыкания обогрева сидений в салоне. При отсутствии данного модуля считается резервным
F14 Элементы обогрева зеркала заднего обзора, а также салонный свет или интерьерная подсветка
F15 Цепь электронного блока управления модулем антиблокировки колес при торможении
F16 (30) Магистральная цепь центрального замка в автомобиле. Иногда через данный предохранитель подключают вспомогательный охранный комплекс
F17 Цепь, отвечающая за подачу питания на реле и вентилятор системы кондиционирования воздуха в салоне авто
F18 Прикуриватель и аудиосистема при работе в режиме АСС
F19 Отвечает за подачу габаритных сигналов и работы поворотников
F20 Лампы и индикаторы включения противотуманных фар или фонарей
F21 Электрическая проводка наружных кабелей зеркал заднего обзора
F22-23 Резервные ячейки, предназначенные для подключения дополнительного оборудования или ослабления нагрузки на другие элементы
F24 Предохранитель предназначен для защиты электронасоса усилителя рулевого управления от перепадов напряжения
F25 Отвечает за систему непосредственного впрыска топлива при его наличии в комплектации транспортного средства
F26 Предназначен для защиты блок управления пиропатронов подушек безопасности и модулей преднатяжения ремней безопасности
F27 Электродвигатели стеклоочистителей, электронасос омывателя фар
F28 Цепь, ведущая к модулю обогрева заднего стекла при его наличии. В остальных случаях предохранитель является резервным
F29 Цепь, отвечающая за включение аварийной сигнализации

Если маркировка предохранительных элементов не совпадает в вашем транспортном средстве, то для выявления назначения каждого элемента придется производить прозвонку электроцепи.

Схема подключения

h2 2,0,0,0,0 —> p, blockquote 10,0,0,0,0 —>

Обычно на нити обогрева заднего стекла подается напряжение аккумуляторной батареи через системы предохранителей, переключателей и реле по приведенной ниже схеме.

p, blockquote 11,0,0,0,0 —>

Как качественно переклеить защитное стекло на телефоне повторно самому

p, blockquote 12,0,0,0,0 —>

В некоторых моделях автомобилей подключение обогрева заднего стекла возможно только при заведенном двигателе. Для этого предусмотрено еще одно блокирующее реле. Предохранитель, установленный по цепи питания обогревателя, обычно имеет номинал более 15 Ампер.

p, blockquote 13,0,0,0,0 —>

Пятое, шестое, седьмое и остальные

На 5-м этапе автомобиль отправляется на осмотр после 90 000 км.

Все указанные манипуляции повторяются.

На каждом этапе проведения процедур по обслуживанию автомобиля Рено Логан, начиная с первого, механики должны проверять:

  • состояние трансмиссии;
  • ходовую часть;
  • рулевое управление;
  • тормозную систему;
  • электрооборудование.

Отдельное внимание следует уделить ремню газораспределительного механизма. Этот элемент требуется проверять каждые 90 тысяч километров или через 4 года

А когда Рено второго поколения преодолеет отметку в 150 000 км (Renault 1 поколения в 120 000 км), требуется заменить некоторые шкивы силового агрегата.

Обогрев заднего стекла

При определенных погодных условиях заднее стекло автомобиля имеет склонность к запотеванию и обледенению. Электрообогрев заднего стекла предназначен для устранения запотевания или обледенения заднего стекла. Он представляет собой комплект нагревательных элементов, выполненный в виде нитей, приклеенных к заднему стеклу.

Выключатель обогрева со встроенным в него светодиодным индикатором включения расположен на блоке управления климатической установкой.

Замечание

Обогрев заднего стекла работает только при работающем двигателе.

При включении обогрева заднего стекла автоматически включается обогрев наружных зеркал. Отключается обогрев повторным нажатием выключателя или автоматически, через некоторое время.

Электрообогрев заднего стекла необходим для обеспечения безопасности дорожного движения. При обледеневшем или запотевшем заднем стекле обзор назад сильно ухудшается

Разумеется, если у вас есть устойчивые навыки вождения грузового автомобиля и ориентирования только по боковым зеркалам заднего вида, то состояние заднего стекла не столь важно. Но для большинства водителей ухудшение обзорности через заднее стекло доставляет значительные неудобства

Возможны два варианта неисправности обогрева заднего стекла и методы ремонта в каждом случае свои:

Электрообогрев полностью не работает

1. В этом случае проверяем предохранители цепи F1 (20А) и F32 (ЗОА) в салонном блоке предохранителей и реле. Перегоревший предохранитель заменяем. Если предохранитель перегорает вновь, в электрической цепи имеется короткое замыкание,

которое необходимо найти и устранить по схеме, описанной в главе «Электрооборудование».

2. Проверяем электрическую цепь электрообогрева.

Не работает одна или несколько нитей электрообогрева

В этом случае поврежденные участки нитей обогревательного элемента можно определить визуально.

. малярный скотч и металлический или пластмас-совый лист с чистой поверхностью для смешивания компонентов ремонтного состава.

Работу выполняем в следующем порядке.

1. Подготавливаем автомобиль к техническому обслуживанию и ремонту.

2. Чистой мягкой тканью, смоченной растворителем, или проспиртованной салфеткой из набора очищаем и обезжириваем стекло в месте повреждения нити обогревателя.

3. Отрезаем две полосы малярного скотча. Длина полос должна превышать длину поврежденного участка на 5-6 мм. Параллельно поврежденной нити сверху и снизу от нее наклеиваем полосы скотча на расстоянии 1 мм друг от друга так, чтобы поврежденный участок располагался между ними в центре.

На каждый шприц нанесена шкала, цена деления которой соответствует 0,01 мл. Для восстановления 1 см нити обогревательного элемента требуется 0,024 мл серебряного компаунда и 0,014 мл активатора. После смешивания компонентов состав необходимо использовать в течение 20—25 минут, при температуре 18—20°С. Если температура окружающего воздуха значительно выше, то время годности состава для использования будет меньше. Поэтому смешивать компоненты следует непосредственно перед нанесением на стекло.

4. Из шприца с белым поршнем выдавливаем на картон серебряный компаунд в количестве, необхо-димом для восстановления поврежденного участка нити обогревательного элемента.

7. Распределяем состав так, чтобы он заходил на неповрежденные участки нити на 5 мм от места обрыва, а основная толщина состава располагалась над обрывом и была не тоньше толщины скотча.

Время полной полимеризации состава при температуре воздуха +20 °С составляет около 24 часов. При включении обогревателя заднего стекла время полимеризации можно сократить до 20 мин.

Совет

С помощью этого набора можно восстановить сломанный вывод обогревательного элемента. Для этого состав наносим на место крепления вывода. Плотно прижимаем часть вывода к стеклу. Сверху на прижатую часть вывода также наносим состав. Подсоединять наконечник провода к приклеенному выводу можно только после полной полимеризации состава.

9. Включаем обогреватель и убеждаемся в его исправности. При необходимости аналогично устраняем другие повреждения обогревателя.

Руководство по обслуживанию и ремонту Рено Дастер

Как включить Обогрев стекла рено Сандеро стапвей

Работа обогрева лобового стекла без максимальной скорости вентилятор Логан2Сандеро 2

Обогрев лобового стекла! Duster

Методы устранения неисправности

обогрева заднего стекла своими руками можно провести несколькими способами для восстановления нити накаливания. Выбор способа зависит от ширины разрыва и материала высокоомной нити, но оптимальными вариантами станут следующие:

  • Токопроводящие пасты и клеи. Это простой, недорогой и эффективный метод. Им можно смело пользоваться в том случае, если ширина обрыва не более 1 мм. В продаже есть несколько специальных наборов для реставрации нитей. Их цена колеблется в пределах $12, они продаются в каждом автомагазине. В комплект уже входит паста, шприц и дополнительные приспособления для зачистки.

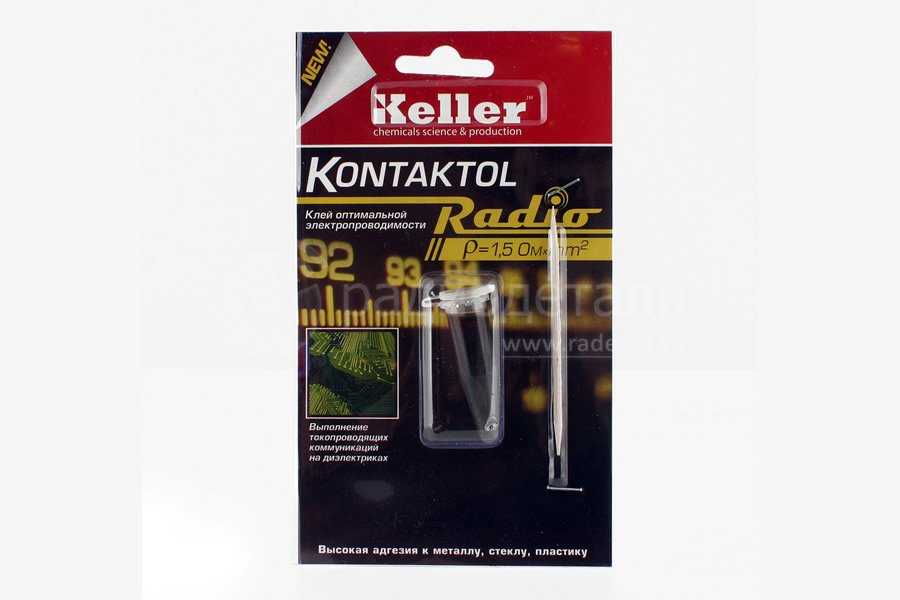

  • Еще дешевле будет метод применения токопроводящего клея типа «Контактол» или «Элеконт». В этом случае достаточно просто нанести клей на поврежденный участок с перекрытием проблемной зоны в 5-10 мм. Если клей не поддельный, то такое соединение сможет работать очень долго и не вызывать проблем.
  • Метод гальванической усадки меди. Метод очень хорош, но при наличии целой химической лаборатории. Своими руками в гаражных условиях его применение может быть рассмотрено только, как смелый эксперимент.
  • Мягкий припой. Доступный и надежный метод восстановления нитей накала. Нити паяются методом обычной пайки. Но есть один важный нюанс — ни в коем случае не пытайтесь зачистить место спайки наждачной бумагой. Это приведет только к увеличению ширины разрыва. Нить достаточно просто обезжирить ацетоном.

Токопроводящие пасты и клеи — недорого способ ремонта обогрева

Если ширина разрыва больше миллиметра, то стоит усилить нить залуженной медной жилкой толщиной 0,2 мм. Для ремонта используется мягкий припой марки ПОС-61. При этом саму нагревательную нить лудить не нужно.

Таким образом, практически за 10 минут вы решите проблему обогрева заднего стекла и сэкономите на дорогой замене обогревателя.

Выбор предохранителя, оригинал и аналог

Таблица предохранителей Рено Логан 2 поколения, артикул и примерная стоимость:

Артикул Наименование Цвет Стоимость, руб.
243809584R Корпус блока 1 900
8200248099 25а Серый 350
7700410540 maxi 40a Оранжевый 350
7700410541 maxi 50а Красный 270
7700410542 maxi 60a Светло-синий 180
7700410574 mikro 10а Красный 90
7700410576 mikro 20а Жёлтый 100
7700410577 mikro 25a Белый
7700410578 mikro 30a Белый, бежевый, зеленый
7700410572 mikro 5а Светло-коричневый
7700410550 mini 15a Светло-синий
7700410553 mini 30а Светло-синий
7700410548 mini 7,5a Коричневый
8200253921 Реле 12в 40а 2 700
8200263342 Реле 20а (п/т фары) 2 300
7700844253 Реле вентилятора, 12v40а Желтый 400
7700414484 Реле стартера, 20а Черный 1 000

Поиск повреждения, подготовка и восстановление

Обычно найти точку обрыва на стекле Logan полосы обогревателя можно зрительно, но эффективным способом будет использование мультиметра. Для этого при функционирующем обогреве заднего стекла активируют нужный режим вольтметра. Конец одного контакта упирают в начало нити, а вторым контактом медленно ведут по полосе и отслеживают данные на вольтметре. Поврежденное место проявит себя резким скачком напряжения.

Чтобы починить обогрев стекла, потребуется:

  • мультиметр;
  • скотч/изолента;
  • ремкомплект;
  • токопроводящий клей/лак;
  • медная нить.

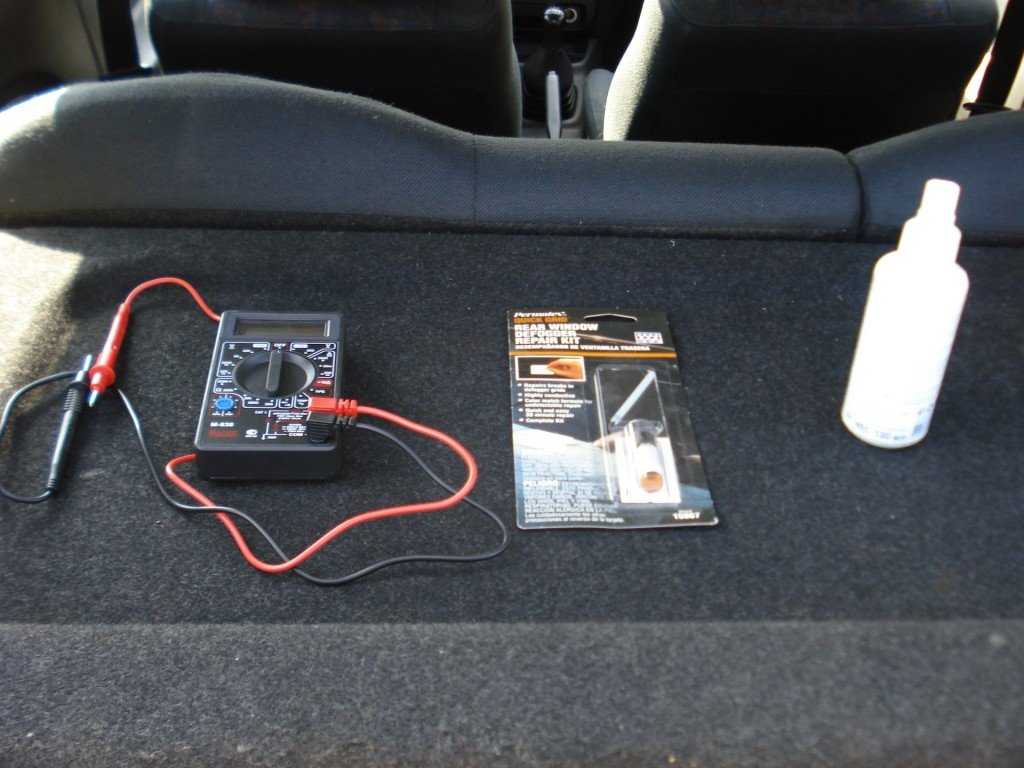

Необходимый минимум для ремонта

Починка полосы обогревателя заднего стекла заключается в оклеивании места повреждения малярным скотчем вплотную к полосе, чтобы не осталось зазоров. Затем наносится токопроводящий клей/лак. Обычно производители советуют наносить не меньше 3 слоёв с перерывом в 5 минут для просушки каждого слоя.

В большинстве случаев использовать функцию обогрева можно будет уже спустя 3 часа после последней ремонтной процедуры, однако данный временной отрезок четко регламентируется компанией-производителем используемого ремкомплекта.

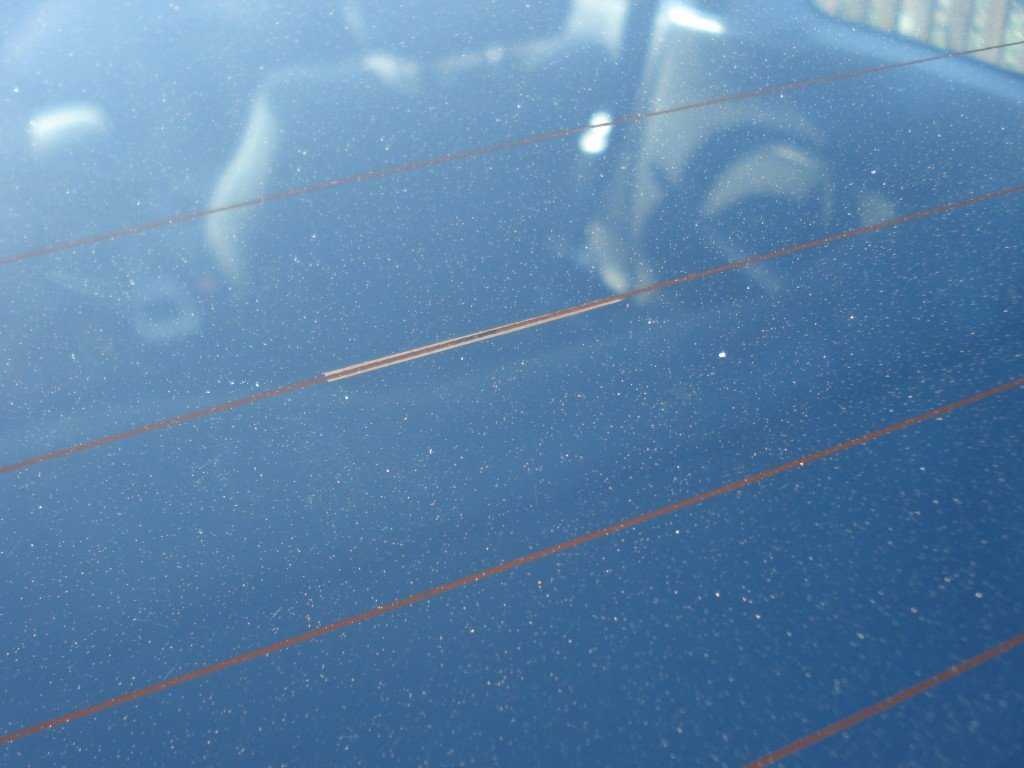

Так выглядит восстановленный участок, при желании полосу можно сделать тоньше и незаметнее, всё зависит от вашей аккуратности

Многие автолюбители и мастера рекомендуют после завершения всех ремонтных работ не включать отремонтированный обогрев около 24 часов, так сказать, для перестраховки. Также для более надёжного соединения можно перед обработкой токопроводящим клеем состыковать медную нить с повреждённым участком, что позволит повысить эффективность и практичность ремонтных работ.

РЕМОНТ ОБОГРЕВАТЕЛЯ заднего СТЕКЛА

Композиция Easy Jam принадлежит исполнителю Kevin MacLeod. Где находится сальник коленвала на рено логан. Рассмотрены автомобили рено логан 1 поколения с где находится (на автомобиле без. Как подобраться к этой детали, пошаговое описание процесса замены сальника коленвала на рено логан. Рено логан нужно знать где находятся предохранители и реле renault logan, (на авто без. Не работает обогрев заднего стекла рено логан. Ответ на вопрос пользователя о том, почему может не работать обогрев заднего стекла на рено логан, самые основные причины, способы ремонта. Лицензия: Creative Commons Attribution

а я нашел у себя проблему)))отошла металлическая клемма от стекла! чем приклеить кто нибудь знает?

Посмотри выше.Я свои фото выкладывал.Была такая проблема, а теперь её нету.) Но, ещё раз повторю, надо очень аккуратно паять.Лучше предварительно потренироваться чтоб понять когда олово плавиться начинает. Клуб автолюбителей рено логан. Где находится вин номер рено меган 2 2004. А где должна находится обогрев заднего стекла. Ибо паяльники разные по мощности и чтоб руку набить.Главное не перегреть.

а за ссылку спасибо огромное

что то стремаюсь я паять… в 4 сервиса заехал все отказываются…мол стекло лопнет…вот и думай тут…

да, тут осторожно надо.ну сильно греть и долго держать не надо.тока чтоб олово расплавилось.можно на чём нибудь потренироваться чтоб понять момент расплава олова. сделаю фото как у меня выглядит и скину сюда

в общем эпопея с не работавшим обогревом продолжается… накрылось реле (желтое) под торпедой… реле заменил, зеркала стали греться…а вот заднее стекло увы и ах…

Отошла пайка от контактов обогрева (цензура) щас думаю как ее на место припаять

У самого во время тонирования оборвался контакт.Припаивал так: облудил железку и сделал на ней слой олова 1мм.Затем приставил её рядом с тем местом то которого она отвалилась и прогрел паяльником, но не сильно, тока чтоб олово расплавилось.Убрал паяльник и дал остыть.Пока держится и греет. вот почитать: www.oldmerin.net/board/in…E%E7%E0%E4%ED%E5%E5W126 только я не лудил саму дорожку.Прочитал что она при лужении обгорает. ещё на логан-клубе было, но не нашёл.

А если попробовать токопроводящим клеем приклеить? Или это все фигня?

Токопроводящий клей фигня.Почитал, в своё время, как один человек намучился.Они и клей пробовал и напылял медь.В результате пришёл к чему и я — припаять. Вот не найти никак тему на логан-клубе, а ведь была. ) нашёл : www.logan-club.ru/forum/viewtopic.php?f=14&t=9305

так в чем проблема то была?у меня тоже перестал работать. (((

а веришь нет…времени нет ехать…машина как воздух каждый день нужна…

А проблема или в реле или в блоке комутации или в разъеме на левой стойке… если сам шаришь, прозвони тестером

О…спасибо! а в какой стойке колодка? Лево-Право?

Типичные поломки обогревателя

Неисправности в системе видны сразу же после пуска двигателя — если стекло прогревается неравномерно, о чем говорит неравномерное освобождение от запотевания или льда, значит нужно искать проблему. Чаще всего, нерабочая нить вызывает неполный прогрев, но если вся система отказывается работать, то причину искать нужно:

  • в нарушении контактов подключения блока нитей к электросистеме автомобиля
  • в отказе реле управления
  • в предохранителе в цепи электросистемы

Нерабочий предохранитель выявить проще всего — его можно прозвонить тестером, или поставить заведомо рабочий. Если обогреватель не запускается и сейчас — рассмотрим вариант с реле. Разбирать и возиться с реле никто не станет, проще сразу попробовать подключить рабочее. В случае фиаско — готовимся к восстановлению нитей или замене стекла заднего вида полностью.

Как работает обогрев заднего стекла?

Все схемы обогрева заднего стекла авто аналогичны и практически не имеют существенных отличий между собой. Модели АвтоВАЗа, а также автомобили импортного производства оборудуются одним и тем же типом конструкции и принципом функционирования. На поверхность заднего стекла нанесены тонкие дорожки – токопроводящие нити. Проходящее по ним электричество заставляет их нагреваться. С внешней стороны стекла происходит быстрое таяние снега и льда, а внутренняя часть поверхности избавляется от запотевания.

Схема обогрева

Прежде чем выявлять неисправности устройства и пытаться их устранить, следует ознакомиться со схемой обогрева и разобраться с компонентами необходимыми для его стабильной работы.

  • 1 — токопроводящие нити;
  • 2 — индикация на панели приборов;
  • 3 — кнопка включения/выключения;
  • 4 — замок зажигания;
  • 5 — реле;
  • 6 — монтажный блок.

На видео вы узнаете, как отремонтировать обогрев заднего стекла самостоятельно. Ролик предоставлен EXPERIMENT _ TV.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Все про Рено
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
