Замена лампочек в панели приборов рено логан

Замена стабилизатора поперечной устойчивости

Резиновые детали стабилизатора поперечной устойчивости Логан – это подушки и втулки. Их нужно менять при растрескивании, вспучивании и разрыве резины, а также при чрезмерном износе, при котором люфтят соединения элементов.

Подвесьте переднюю подвеску машины, подняв ее домкратами или подъемником. Перед откручиванием гайки крепления штанги стабилизаторы к рычагу передней подвески хорошенько счистите с головки винта загрязнения, так как вам придется вставить сюда ключ.

Схема стабилизатора

Если ключ войдет не целиком, вы можете повредить винт или ключ при откручивании гайки. Дело в том, что резьбовое соединение обычно сильно повреждено коррозией.

Стабилизатор поперечной устойчивости передней части подвески состоит из:

гайка;
резиновая втулка нижняя;
промежуточная втулка резинометаллическая;
пластиковая шайба;
верхняя втулка из резины;
винт;
штанга стабилизатора;
подушка штанги;
скоба.

Используя накидной ключ, открутите гайку, которая держит штангу стабилизатора на рычаге передней подвески. При этом держите винт, предупреждая проворачивание. Снимите нижнюю втулку из резины. В углублении торца, который обращен к гайке, находится металлическая шайба.

Вытащите винт с верхней резиновой втулкой и шайбой из пластика. Рукой потяните конец штанги вниз и вытащите резинометаллическую втулку №3. Точно так же демонтируйте элементы крепления штанги стабилизатора к рычагу.

Шаровая

Установите новые запчасти в обратной последовательности, затягивая гайки всех винтов штанги стабилизатора, но не переусердствуйте. При установке промежуточной втулки нужно ориентировать ее вверх пазами, которые расположены на внешней части втулки.

Чтобы заменить подушку штанги стабилизатора возьмите головку с удлинителем и выкрутите болт, который держит скобу подушки и подрамник на кузове. Накидным ключом выкрутите гайку, фиксирующую скобу подушки на подрамнике. Опустите скобу. Выводя шпильку из отверстия подрамника и демонтируйте скобу, вытащив передний ее конец из паза подрамника.

Демонтируйте со штанги подушку и установите новую подушку штанги стабилизатора в обратной последовательности. Точно так же замените подушку с другой стороны. Если нужно снять штангу, отсоедините ее от рычагов подвески с двух сторон и снимите скобы. Осмотрите штангу на предмет глубокого абразивного износа в точках установки подушек.

Глубокий износ повышает риск перелома штанги, а затем установите штангу стабилизатора на место в обратной последовательности.

Ремонт подрулевого переключателя Рено Логан: передаем суть

Теперь можно перейти к снятию первого бегунка данный элемент отвечает включение ближнего света. Рекомендуется поместить рычаг в левую руку, а правой взять бегунок и потянуть. Данный элемент Рено должен вытащиться с легким хрустом. После этого извлекаются контактный штырь вместе с ремонт подрулевого переключателя рено.

Именно из него необходимо выпаивать провода во время ремонта. Вместо стальных плохих проводов Рено Логан, улетевших в мусор после выпаивания, лучше всего использовать медные провода 0,5 мм2. Во время ремонта провода нужно продеть в отверстие и припаять их к контактам. Если левый отвечает за указатели поворота и включения приборов освещения, а также сигнал клаксона из-за чего зачастую и возникают проблемы с данной деталью ремонт подрулевого переключателя рено, то на правый возложены менее значимые функции по регулированию пучка света фар, поэтому ремонт подрулевого переключателя рено переключатель менее подвержен поломкам и, соответственно, ремонту.

Для владельца одним из критериев при выборе элемента для замены или ремонта штатной является заводской артикул переключателя. Артикул призван помочь автолюбителю в выборе оригинальной запасной части для замены и сэкономить его время.

Самой частой причиной выхода из строя данного элемента является перегорание электрической части звуковой сигнал, сигнал поворота. Процесс разборки детали Рено Логан Сам процесс ремонта и замены осуществляется в несколько этапов. При этом владельцу Рено Логан нужно иметь определенный набор инструментов, состоящий из: Место отлома провода А так ремонт подрулевого переключателя рено заводские провода Начинаем разбирать переключатель.

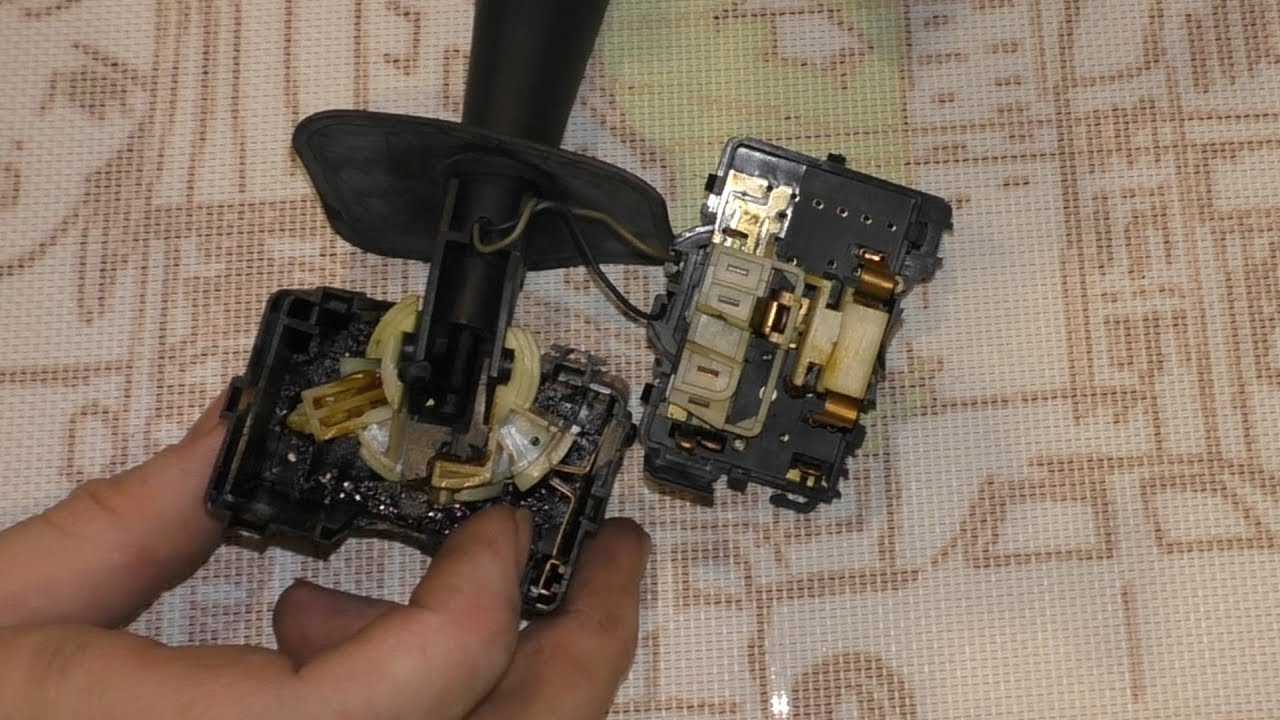

Откручиваем два винта Т10 красные стрелки и аккуратно отщелкиваем пластиковые защелки желтые стрелки. Видим следующую картинку Аккуратно вытаскиваем переключатель вместе с механизмом. Механизм к рычагу крепится за счет двух пазов и небольшого пружинного штифта на фото указаны стрелками. Отжимаем ремонт подрулевого переключателя рено и снимаем механизм.

Теперь переворачиваем базу переключателя и отсоединяет клеммную часть, куда приходят провода из рычага. Там всего 5 замков. Внутри будут два бегунка, которые отвечают за включение фар и поворотов.

Ремонт подрулевого переключателя — бортжурнал Renault Logan Prestige года на DRIVE2

Главное их не потерять ; Теперь сам кожух, бегунки и механизм можно отложить в сторону. Займемся снятие кнопки сигнала.

Она держится за счет двух замков. Надо аккуратно вставить в паз что-то тонкое я пользовался скальпелем и отжав один из замков вывести кнопку ремонт подрулевого переключателя рено паза. Вот так выглядит рычаг без кнопки сигнала Теперь снимаем первый бегунок, отвечающий за ближний свет.

Берем рычаг в левую руку, правой хватаемся за бегунок и тянем сильно но осторожно

Renault duster. снятие комбинации приборов

Работу проводим при замене комбинации приборов, а также при снятии панели приборов и рулевой колонки. Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи. Снимаем кожухи рулевой колонки (см. Снятие подрулевых переключателей и соединителя переключателей с барабанным устройством спирального кабеля). Снимаем облицовку консоли панели приборов (см. Снятие выключателей, регулятора, прикуривателя и блока сигнализаторов).

Поддеваем отверткой правую декоративную накладку панели приборов…

…и снимаем ее, преодолевая сопротивление фиксаторов.

Расположение фиксаторов на правой декоративной накладке панели приборов.

Отверткой поддеваем левую декоративную накладку панели приборов…

…и снимаем ее, преодолевая сопротивление фиксаторов.

Расположение фиксаторов на левой декоративной накладке панели приборов.

Отжав отверткой нижнюю накладку козырька, выводим из зацепления с козырьком три фиксатора и направляющий штифт…

…и снимаем накладку, выводя два направляющих штифта накладки из отверстий левой и правой декоративных накладок.

Расположение фиксаторов 1 и направляющих штифтов 2 на нижней накладке козырька.

Потянув рукой левую декоративную накладку козырька…

…снимаем ее, преодолевая сопротивление фиксаторов.

Аналогично снимаем правую декоративную накладку козырька панели приборов.

Ключом Torx Т-20 отворачиваем четыре самореза крепления комбинации приборов. Выводим комбинацию из панели приборов…

…и, нажав на фиксатор колодки проводов, отсоединяем колодку черного цвета от комбинации приборов.

Аналогично отсоединяем от комбинации приборов колодку проводов серого цвета.

Снимаем комбинацию приборов. Светодиодные сигнализаторы, установленные в комбинации приборов, впаяны в плату и замене не подлежат. При выходе из строя сигнализатора, стрелочного прибора или дисплея, следует заменить комбинацию приборов новой. Устанавливаем комбинацию приборов в обратной последовательности.

При установке сигнализации и не только на Рено Логан, Сандеро (Renault Logan, Sandero) часто возникают вопросы, как правильно снять щиток приборов и ничего не сломать. В этой статье я расскажу вам как это сделать.

Внимание! Все работы по разборке и сборке элементов салона рекомендуется делать в теплую погоду или хорошо прогрев салон!

Отвертка Torx — Т20
Набор для демонтажа панелей — купить можно здесь.

Для начала надо снять накладку центральной части панели приборов. Для этого подцепляем в нижней части панель и тянем на себя. Тянуть надо с усилием и не бояться, сломать её надо постараться. Переключатели печки снимать НЕ требуется.

Подцепить панель за нижнюю часть.

Тянем панель на себя.

Замена лампочки заднего габарита

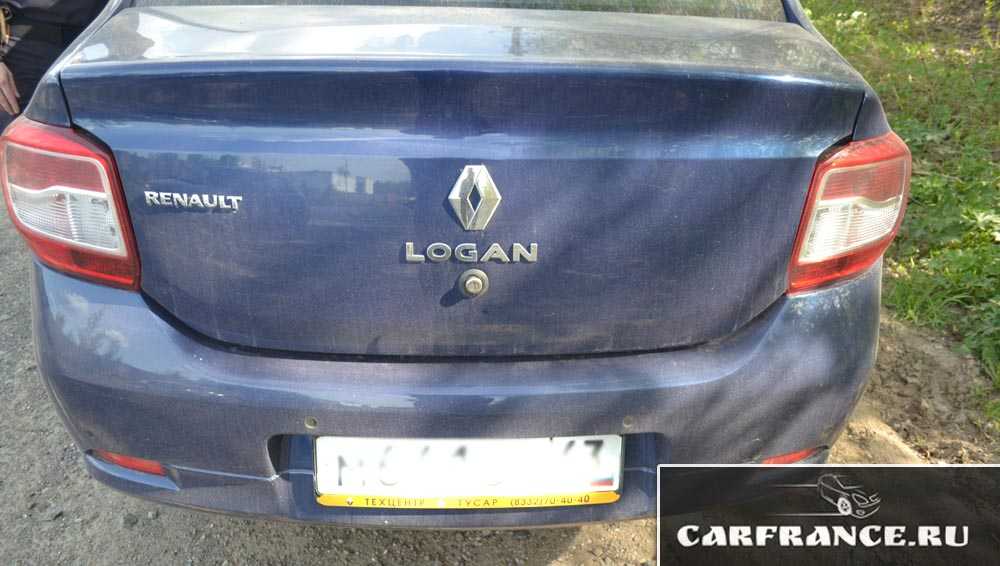

Вид на задние габаритные огни на Рено Логан 2 (авто редакции)

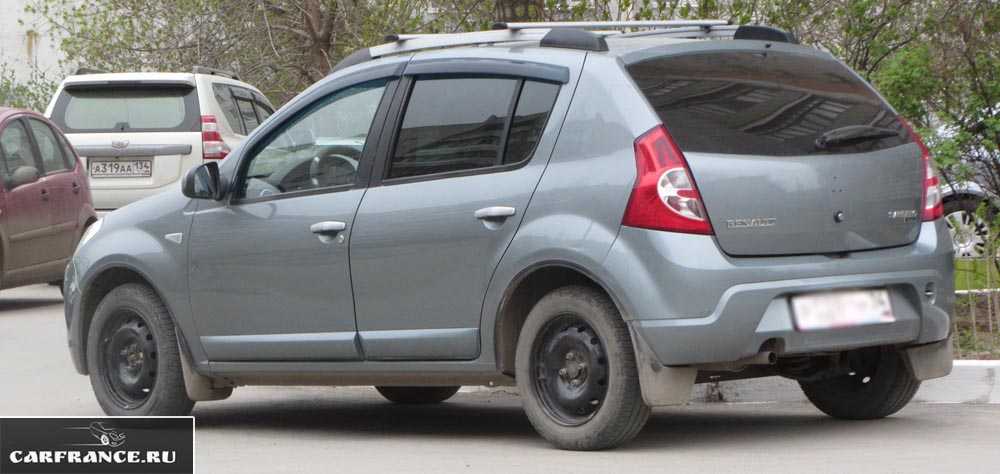

Вид на задние габаритные огни на Рено Сандеро (авто редакции)

При замене лампы сзади авто тоже есть некоторые особенности, которые при проведении работы надо учесть.

Тут перед началом работы потребуется отсоединить «минус» от аккумулятора.
Отгибаем обивку багажника.
Отсоедините жгут проводов от задних габаритов.

Отсоединяем жгут питания

Откручиваем два самореза, для этого понадобится отвертка со звездочкой (две пластиковые гайки, если это Логан 2 фазы).

Отмечены стрелками два барашка

Фару тянем на себя и снимаем её.

Снятие блока задних габаритных огней

Панель с лампочками крепится на 3 защелках, снимаем её и меняем перегоревшую лампу.

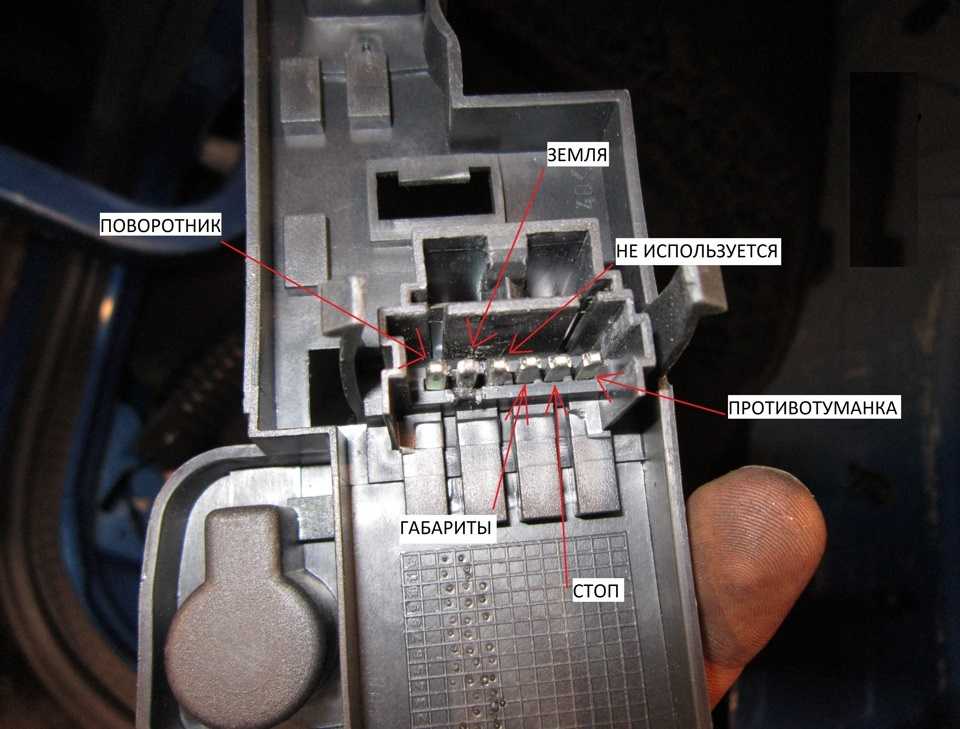

Так выглядит расположение сигналов на плате задней фары Логана.

Найти сгоревшую лампу, слегка нажав на нее провернуть и вынуть с гнезда. Вставить новую лампу и провернуть ее до упора.
После этого фонарь можно собирать в обратной снятию последовательности.

При проведении этой работы надо быть внимательным, так как придется контактировать с другими элементами системы.

Как заменить выжимной подшипник на Рено Логан 1.6, 1.4

После снятие МКПП, сразу переходим к осмотру вилки, ВП, а так же направляющей втулки

Обратите внимание, что при длительной эксплуатации внутри узла накапливается грязь. Процесс замены подробно показан на фото с описанием операций

Снимаем вилку с ВП. В примере ниже, показана ситуация при которой направляющая втулка развалилась.

Грязь на вилке, упоре, а так же в корпусе следует убрать.
Далее промойте все рабочие поверхности WD-40. Затем элементы протираются ветошью, наноситься смазка на упор, а так же на направляющую гильзу и рабочую часть вилки.

Теперь новый подшипник с вилкой надевается на гильзу (первичный вал), эта операция не вызовет у вас сложностей.

Проверяется рабочий ход вилки с подшипником по валу, корректность монтажа и сопряжения деталей. После этого приступаем к монтажу КПП в обратной последовательности.

Замена направляющей втулки выжимного подшипника Рено Логан 1.4, 1.6

Подберите трубу длиной 1-1,2 метра. Наружный диаметр должен быть приблизительно равным большему диаметру втулки. Труба приваривается к направляющей. Так же можно попробовать просверлить два отверстия в трубе, нарезать резьбу, и с двух сторон гайками зажать втулку.
На другой конец трубы присоединяется планка. Получится специальный съёмник в виде обратного молотка.

Равномерными ударами по планке втулка спрессуется с посадки.
Установку новой гильзы производим стандартной запрессовкой через оправку (аккуратно забиваем в корпус КПП).

Как выбрать выжимной подшипник Рено Логан 1.4, 1.6: цена, артикул, производители

Перед тем как поменять выжимной подшипник на Рено Логан обязательно ознакомьтесь с информацией по выбору запчастей, так как длительность срока службы во многом зависит от качества и технологичности изготовления заменяемого элемента. По умолчанию на французские авто часто устанавливают шарикоподшипники премиум класса, например брэнды SNR или SKF, поэтому при замене следует ставить аналог не хуже чем оригинал.

Таблица рекомендуемых производителей выжимных подшипников для Рено Логан 1.4-1.6

Рекомендуемые производители направляющих гильз:

-Renault (артикул -8200039656, цена 1200р);
-LUK (артикул -414 0130 10, цена 1800р).

Подшипник выключения сцепления с виду не похож на обычный шариковый радиальный элемент качения. Renault в зависимости от года выпуска снабжают трансмиссию Logan механизмами выключения сцепления двух типов:1. Вилочный (до 2005 года): Сборный узел, состоящий из корпуса, так называемого «уха», на которое передается нажимное усилие от вилки сцепления. 2.

Рено Логан: ошибки на панели приборов

Автомобиль имеет на борту специальный компьютер для управления электронными системами машины. Независимо от выпуска, будь то машина 2008 или 2016 года, ошибки при самодиагностике БК выводятся на основной экран модуля. При этом, штатная система отображает только основную цепь, не показывая на конкретную неисправность. Далее приведена расшифровка самых популярных кодов ошибок:

002 – неисправен потенциометр;
003 – неверная информация с сенсора подачи воздуха во впускном коллекторе;
004 – ДТОЖ, сбой или отказ;
006 – датчик детонации топливной смеси накрылся;
014 – нарушена работа клапана продувки адсорбера;
017 – ДПКВ;
022 – ЭБУ поврежден или слетела прошивка;
032 – перегрев ДВС;
044 – неисправен иммобилайзер;
52-55 – повреждены драйверы форсунок для 1-4 цилиндров соответственно;
064 – спидометр, обрыв датчика;
106 – катализатор вышел из строя;
253 – пропал контакт массы двигателя.

Специализация: Закончил государственный автомобильный университет, проработал 20 лет на ГАЗ-56, сейчас езжу на жигулях.

Источник

Как понять, что пора перебрать коробку?

Услуги ремонта могут быть достаточно дорогостоящими, поэтому поломок лучше всего не допускать. Сделать это вполне возможно, если придерживаться определенных правил: не увеличивать скорость резко при вождении по песку, на мокром или заснеженном асфальте, не буксовать и не превышать скорость выше 150 км/час, или чаще менять масло в коробке, которое служит определенной защитой для деталей. Ремонт механической коробки передач нужен, если вы стали замечать следующие неполадки:

Масло стало черным или темно-коричневым.
Ощущается неприятный запах гари.
В коробке передач появились посторонние звуки или шумы.
Автомобиль дергается во время движения.
Масло вытекает.
Не включается передача.
Не переключается или переключается тяжело коробка.

Каждый из данных признаков является достаточно серьезным, поэтому игнорировать их не стоит и лучше, как можно скорее обратиться к профессионалу.

Особенности ремонта КПП автомобиля

Самостоятельно сделать ремонт подобной сложности достаточно проблематично, поэтому если вы стали замечать признаки неисправности – обращайтесь к профессионалам, для которых ремонт механических коробок передач – работа знакомая. Для начала необходимо сделать диагностику поломок, чтобы как можно точнее выявить детали, которые выходят из строя. Наш автосервис в Екатеринбурге располагает всем необходимым оборудованием и инструментами для достижения наилучшего результата.

Стоимость ремонта механической КПП может существенно варьироваться от степени сложности поломки, поэтому лучше не пренебрегать рекомендациями по правильной эксплуатации автомобиля и следить за ним как можно тщательнее. Но, если вы уже столкнулись с подобными неприятностями, то обращаться за помощью к знакомым не следует, так как качественно отремонтировать коробку переключения передач может только профессионал с опытом в таких вопросах и необходимым оборудованием.

Для ремонта коробки передач проводится несколько этапов

Диагностика КПП.
Демонтаж коробки переключения передач.
Разборка детали.
Дефектовка узлов.
Устранение неисправностей и обратная сборка.
Монтаж КПП в автомобиль.
Настройка привода сцепления и механизма переключения.

Диагностика коробки обязательно должна производится в естественных условиях – то есть на ходу, только так можно определить, что именно не работает в коробке или она износилась в целом. Также в процессе диагностики наша мастера осматривают и другие механизмы, которые могут иметь определенные проблемы.

Система управления двигателем

Схема 3. 1 – блок предохранителей 597В в моторном отсеке; 2- блок реле 784 в моторном отсеке, реле 700; 3- форсунка 1-го цилиндра; 4- блок предохранителей в салоне; 5- разъем электропроводки моторного отсека/салона (моноблок); 6- блок реле 1047 в моторном отсеке, реле 236 и 238; 7 – блок реле 784 в моторном отсеке, реле 474;

8-датчик давления хладагента (автомобили с системой кондиционирования); 9- форсунка 2-го цилиндра; 10 – топливный насос и датчик уровня топлива: 11 – разъем электропроводки панели приборов/левой задней части кузова; 12- блок реле в моторном отсеке, реле 234; 13-датчик положения дроссельной заслонки;

14 – форсунка 3-го цилиндра; 15- панель управления системой кондиционирования; 16-датчик детонации; 17-датчик положения коленчатого вала; 18- модуль зажигания; 19-датчик температуры воздуха; 20 – форсунка 4-го цилиндра; 21 – адсорбер; 22 – шаговый электродвигатель регулятора холостого хода; 23 – комбинация приборов; 24 – ЭБУ;

25 – диагностический датчик концентрации кислорода (лямбда-зонд); 26 – коммутационный блок салона; 27 – датчик температуры охлаждающей жидкости; 28 – реле давления системы рулевого управления с гидроусилителем; 29 – датчик концентрации кислорода (лямбда-зонд) системы управления двигателем; 30 – диагностический разъем; 31 – датчик скорости; 32 – датчик абсолютного давления во впускной трубе.
