Как поменять лампочки габаритных огней на рено логан за 5 минут

Последовательность действий

  • Отсоединяем «минус» фары;
  • Снимаем передний бампер и освобождаем подход к креплению корпуса;
  • Выворачиваем болты блок-фары;
  • Аккуратно отсоединяем тросовой привод светового корректора;
  • Выкручиваем три самореза, держащих блок-фару и отклоняем её в сторону;
  • Отжимаем фиксирующее устройство и снимаем крышку;
  • Колодку соединения проводов аккуратно разделяем;
  • Ниже основной лампы освещения видим патрон габарита. Чтобы поменять, добраться до него можно, не снимая бампера и корпуса блок-фары, а лишь аккуратно просунув руку между фарой и двигателем;
  • На левой фаре поворачиваем патрон по часовой, на правой — против часовой стрелки и свободно его вынимаем;
  • Удаляем лампу.
  • Лампы Рено имеют артикул W5W. Проверяем номер и марку и ставим её на место.
  • Собираем обратно блок-фару, соединяем колодку проводов, устанавливаем трос корректора света и бампер и крепим корпус.

Внимание! Не прикасайтесь к колбе лампы руками – работайте в нитяных перчатках, во избежание быстрого выхода лампы из строя. Если вы любитель ярких световых решений, советуем выбрать лампу типа new technology, изготовленную на основе светодиодных элементов, которых насчитывается не менее 15 штук

Они продаются практически во всех автомагазинах, но их стоимость высока и находится в пределах 2700 рублей. Если нету каталожных вариантов от 2020, 2020, 2020 и 2020 года, можно купить аналоги от 2020, 2020 и 2020 годов

Если вы любитель ярких световых решений, советуем выбрать лампу типа new technology, изготовленную на основе светодиодных элементов, которых насчитывается не менее 15 штук. Они продаются практически во всех автомагазинах, но их стоимость высока и находится в пределах 2700 рублей. Если нету каталожных вариантов от 2020, 2020, 2020 и 2020 года, можно купить аналоги от 2020, 2020 и 2020 годов.

Блок-фары на всех поколениях автомобилей не отличаются по размерам. На моделях 2006 и 2007 года на поворотниках было матовое стекло, с 2008 года по 2020 — обыкновенное прозрачное, а начиная с 2020 и по настоящее время — оранжевый отражатель.

Противотуманные фары

Многие перед установкой ПТФ задумываются, надо ли это? Туман — нечастое явление. Однако многие опытные водители советуют при отсутствии в заводской комплектации противотуманных фар обязательно их установить. Это гарантирует комфорт от поездки не только при движении в туман, но и на загородных магистралях, в условиях плохой освещенности ночью на отдельных участках шоссе.

Кроме того, для лучшего освещения дороги при поездках можно установить специальные лампы накаливания с желтым спектром.

Как и замена фары Логан, собственноручная реконструкция противотуманок потребует от владельца Renault Logan соблюдения ряда правил.

Замена задних фонарей | рено

Задние фонари менее подвержены повреждениям нежели фары Рено Логан, но все же, при ударе в заднюю часть автомобиль скорее всего придется менять фонари на новые. Процедура эта довольно проста в исполнении, и для ее выполнения не понадобится вообще никаких инструментов.

Для этого необходимо с внутренней стороны багажника откинуть в сторону ковролин, чтобы добраться до конструкции крепления фонаря к кузову автомобиля. После чего отсоединяем провода питания от фонаря, точнее от его платы. Наглядно это показано на фото ниже.

После чего отворачиваем два пластиковых винта, при помощи которых и крепятся фонари:

Как видите, они находятся сверху и снизу под одному. После этого стоит снимать фонарь с наружной стороны, так как больше его ничего не держит. Подробнее смотрите на фото ниже.

Чтобы отсоединить плату от фонаря, необходимо прижать две пластиковых защелки, и потянуть за нее.

Теперь фонарь уж точно свободен и ничем больше не фиксируется.

При необходимости производим установку фонаря в обратном порядке. Стоит иметь ввиду, что оригинальный фонарь может стоить немалых денег, если вы решили купить именно заводской вариант. А более дешевые варианты можно приобрести всего за 1500 рублей. Что же касается еще более дешевых вариантов, то на авторазборке купить фонарь на Рено можно за 800-1000 рублей, причем за оригинал.

Подробная иллюстрация по замене лампочки подсветки (фото + алгоритм)

Для того, чтобы провести такую несложную операцию, просто следуйте нашей подробной инструкции.

  1. Отжимаем с помощью отвёртки фиксаторы фонаря.

Приложив небольшое усилие, отжимаем корпус фонаря из места фиксации. Достаём из отверстия корпус фонаря.

Доставать его следует осторожно, чтобы не повредить пластиковые защёлки. Предварительно отжав фиксатор, достаём колодку с проводами

При демонтаже колодки проводов, держать её необходимо только за сам корпус. Нажимая рукой на эти фиксаторы.

Нажимать на них следует аккуратно, дабы не переломить. Снимаем корпус светорассеивателя.

После того как фиксаторы убраны, рассеиватель легко снимется. Вынимаем старую и вставляем новую лампу W5W.

Лампу из места фиксации следует доставать аккуратно, дабы не переломить «усики».

Сборку производим в порядке аналогичном снятию.

Подобные шаги проделываем и с другой лампой в той же последовательности.

После того, как у вас получилось извлечь кнопку, осторожно вытяните её не совершая резких движений и отсоедините её от разъема. Будьте аккуратны при отсоединении Во-первых, пластик разъема подключения кнопки достаточно хрупок и вы можете его просто сломать

Во-вторых, постарайтесь не упустить разъем, иначе он “нырнет” в панель и вы его потеряете. Чтобы потом его достать придётся демонтировать всю панель целиком.

Чтобы разобрать кнопку, вам необходимо поддеть внешнюю часть крышки кнопки и отщелкнуть ее.

Вытаскиваем корпус подсветки при помощи плоской отвертки с узким шлицем.

Тюнинг задней оптики

Сегодня торговая сеть предлагает хромированные или черные аналоги классических задних фонарей. В них устанавливают светодиоды, биксеноновые лампы. Кроме того, используют разные накладки, способные придать автомобилю оригинальный вид.

А можно сделать тюнинг фар самостоятельно и без больших финансовых трат. Вот такие задние фары на свой Renault logan 2 может сделать каждый, у кого есть желание и руки на месте.

Самостоятельно тюнингованные фары

Светодиоды можно установить вот по этой разделительной линии.

Определение места установки светодиодов

Соединяются светодиоды последовательно группами по 4 штуки, так как каждый из них питается напряжением 3 В. При этом надо помнить, что к коротким ножкам подключается минус, а к длинным — плюс.

Подключение светодиодов

Часть перегородки придется сломать, используя для этого пассатижи. Если этого не сделать, то не получится плавно изогнутого контура.

Демонтаж мешающей перегородки

Паяльником в корпусе фонаря прожигаются отверстия, в которые устанавливаются светодиоды. Для их закрепления используется термоклей, например, из FIX PRICE.

Используемый инструмент

Вот так фара выглядит в выключенном состоянии

Вид фары с установленными, но не включенными светодиодами

А вот так после включения светодиодов

С включенными светодиодами фара выглядит так

Безусловно работа требует усердия, усидчивости и внимания. Но полученный результат того стоит.

Суммарные расходы на всё выглядят следующим образом:

  • 100 шт. светодиодов — 60 руб.
  • Термоклей из фикспрайса — 50 руб.
  • 4 м двужильного провода сечением 0,5 — 50 руб.

ИТОГО — 160 руб.

Замена перегоревшей лампочки, как и тюнинг фары по силам выполнить каждому водителю. При этом не требуется никаких особых знаний и приспособлений: достаточно следовать нашим рекомендациям. Чтобы проделанная работа была качественной, необходимо использовать только рекомендованные производителем автомобиля лампы. При соблюдении этих требований ваш автомобиль будет долго радовать ваш взгляд и удивлять окружающих автолюбителей.

Процесс замены

Как заменить лампы птф на lada largus своими руками С лампочками разобрались, нужные куплены, можно приниматься за замену, которая в автомобилях с разными кузовами несколько отличается.

В кузове седан

В этом автомобиле, как я указывал выше, есть основные (по бортам) и дополнительный (за задним стеклом в салоне) указатели торможения. В основных используются по одной лампе с каждого борта, в дополнительном установлены пять миниатюрных лампочек W5W. Начнем с бортовых.

Замена лампочек в основных фонарях

Для работы нам понадобятся:

  1. Две лампы P21W.
  2. Умелые руки.
  3. Аккуратность.

Открываем багажник и находим две поворотные клипсы крепления задней крышки осветительного прибора. На фото ниже показана верхняя.

Поворачиваем клипсы и снимаем их. Теперь можно снять и заднюю крышку.

Снятая крышка на ФФ2 с кузовом Седан

Заглядываем внутрь и видим два фиксатора, которые я обвел кривыми красными кружками.

Фиксаторы крепления

Отжимаем фиксаторы и вынимаем осветительный прибор в салон. При этом провода питания можно не отсоединять.

Важно! Снимая фонарь, необходимо соблюдать осторожность, поскольку фиксаторы легко обломить, но сложно отремонтировать. Перед нами четыре лампочки, назначение которых я перечислил начиная с верхней:

Перед нами четыре лампочки, назначение которых я перечислил начиная с верхней:

Перед нами четыре лампочки, назначение которых я перечислил начиная с верхней:

  • сигнал торможения;
  • задний ход;
  • сигнал поворота (желтая);
  • габаритный свет.

Получается, что нам нужна верхняя, которую я указал стрелкой.

Слегка утапливаем лампу и поворачиваем ее против часовой стрелки. На место сгоревшей устанавливаем новую – так же нажимаем и поворачиваем, но уже по часовой стрелке. Монтируем на место фонарь, проследив, чтобы защелки сработали, ставим крышку и фиксируем клипсами. Проделываем аналогичную операцию на другом фонаре.

Замена лампочек в дополнительном стоп-сигнале

Дополнительный фонарь стоп-сигнала в Форд Фокус 2 с кузовом Седан установлен в салоне в верхней части заднего стекла и закрыт кожухом. Прежде всего снимаем кожух. Для этого поддеваем его пальцами, начиная снизу, и срываем с защелок.

Получаем доступ к фонарю. Он крепится при помощи двух защелок, расположенных по бокам. Отжимаем их и снимаем стоп-сигнал.

Теперь нужно снять защитное стекло. Оно крепится при помощи боковых защелок, которые отжимаем небольшой плоской отверткой. Стекло снято.

Перед нами 5 лампочек типа W5W, которые снимаются простым выдергиванием. Снимаем сгоревшие и на их место ставим новые.

Устанавливаем на место защитное стекло, проследив, чтобы оно защелкнулось, подключаем колодку питания, если она снималась. Осталось поместить осветительный прибор на его штатное место и закрыть декоративным колпаком.

Хэтчбек и Универсал

Для замены ламп указателя торможения на Ford Focus II Универсал и Хетчбек понадобятся:

  1. Крестообразная отвертка.
  2. Лампы P21/5W с красной колбой.

Открываем дверь багажника. При помощи отвертки отворачиваем два самореза.

Демонтаж заднего фонаря на Форд Фокус 2 Хетчбек и Универсал

Аккуратно тянем фонарь на себя, выводя из зацепления сначала верхний, потом нижний фиксаторы.

Перед нами патрон лампы стоп-сигнала. Поворачиваем его против часовой стрелки и вынимаем из гнезда вместе с лампой. Лампу слегка утапливаем и тоже поворачиваем против часовой стрелки. Теперь она легко вынимается. Ставим на ее место новую, утапливаем и поворачиваем по часовой стрелке. Устанавливаем на место патрон, монтируем осветительный прибор и фиксируем его саморезами.

Как заменить лампу

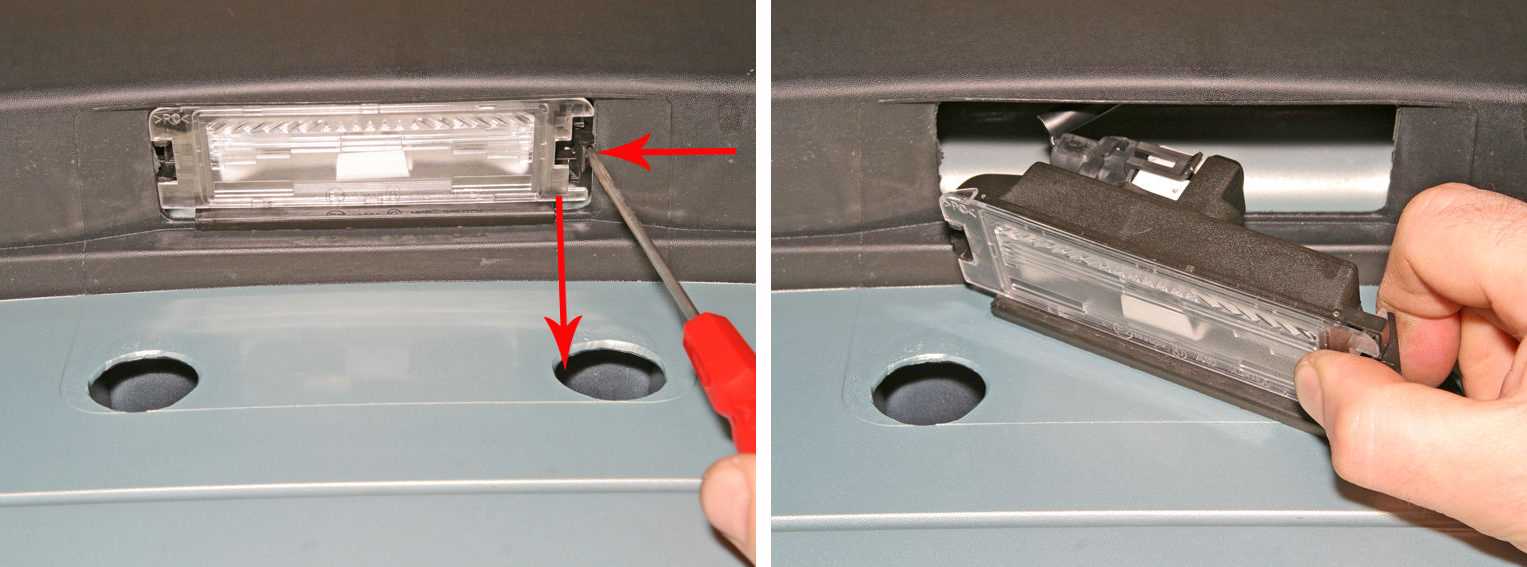

Итак, начнем замену лампочки подсветки номера на Рено Логане. При помощи плоской отвертки отжимаем один из замков (нажимать в сторону фонаря) и одновременно тянем этот край осветителя на себя. В результате осветитель легко снимется, повиснув на проводе питания.

Снятие фонаря освещения номерного знака на Рено

Снимаем колодку питания, предварительно нажав на фиксирующий ее замок.



Снятие колодки проводов (фиксатор указан стрелкой)

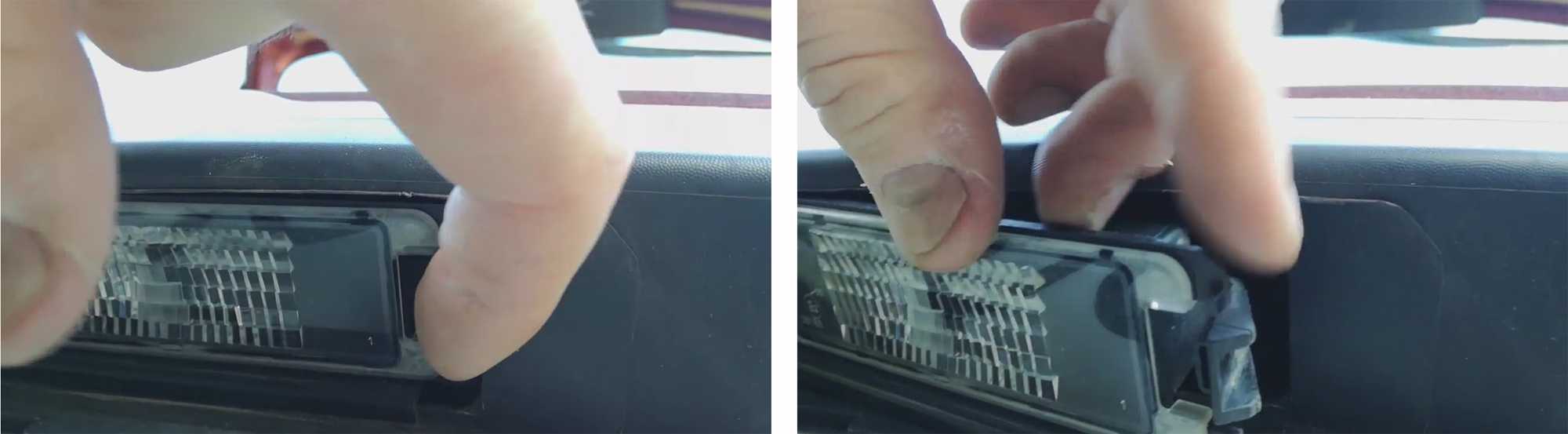

Укладываем прибор на мягкую поверхность «лицом» вниз и пальцами отжимаем два замка с любой из сторон, одновременно выталкивая их из пазов.

Снятие защитного стекла

В результате стекло легко снимется, и мы увидим лампочку.

Снятое с фонаря стекло

Снимаем ту, что сгорела, простым выдергиванием и на ее место устанавливаем новую.

Замена лампочки в фонаре освещения номера Рено

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Если ты решил установить светодиодные источники света, то полярность их установки вопреки бытующему мнению соблюдать не нужно. Конструкторы установили в прибор специальную схему, автоматически подстраивающую светодиоды под любую полярность.

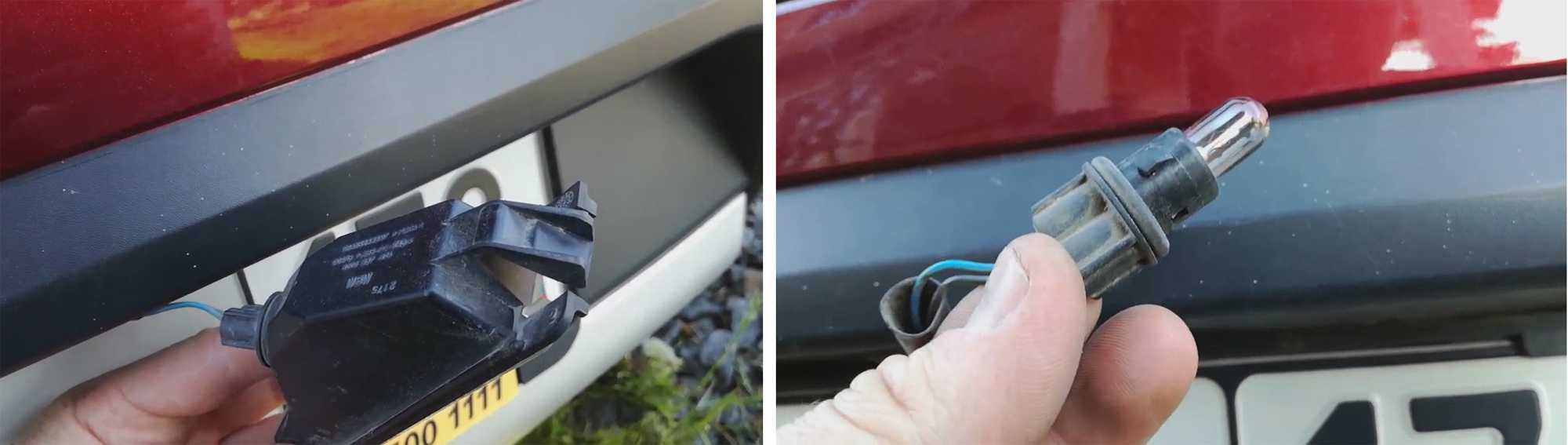

На некоторых модификациях Рено устанавливается фонарь, который снимается без инструментов и не требует разборки. Для замены лампочки в таком приборе достаточно пальцами отжать фиксатор и вынуть фонарь.

Снятие осветителя этой модификации можно произвести голыми руками

На тыльной части фонаря мы увидим патрон лампочки. Поворачиваем его на 45 градусов против часовой стрелки и снимаем вместе с лампой.

Этот осветитель не имеет колодки питания – провод снимается вместе с патроном

Меняем лампочку, устанавливаем патрон его на место, зафиксировав его поворотом на 45 градусов по часовой стрелке. Ставим осветитель на место и защелкиваем.

Ну вот, вся операция по замене лампы освещения номерного знака в Рено заняла у нас не больше пяти минут. Если ты внимательно прочел статью, то сможешь все это проделать и самостоятельно.

Последовательность действий

Перед началом работы необходимо учесть ряд важных правил:

  • оптика устанавливаются симметрично;
  • ПТФ не выступает и не выпирает за габариты;
  • осветительная оптика ниже фар главного света.

Без специальных инструментов монтаж невозможен:

  • линейка, но лучше рулетка;
  • ключи и отвертки, лучше подготовить наборы;
  • сверла;
  • дрель.

Последовательность:

  1. Подготовка автомобиля: установить на ровной поверхности, авто обездвижено.
  2. Подготовка к монтажу: симметрично отметить места под ПТФ.
  3. Подготовить места под оптику. Лучше начинать с небольшого отверстия, постепенно увеличивая размер. Это позволит избежать трещин.
  4. Обработка отверстий антикором.
  5. Работа по установке противотуманных фар на Рено заканчивается монтажом реле — лучше на свободном месте, куда не может попасть вода.

по установке

  • Покупая новые элементы стоит обратить на тот момент что размеры бывают помимо 36 мм, которые подходят, еще и размеры 41 и 38 мм они не подходят.
  • У них имеется полярность, поэтому перед тем как производить замену элементов на Ниве Шевроле, следует включить подсветку и только после этого производить установку.
  • Если, осматривая лампочку колба у нее почернела, но при этом продолжает светить, ее так же следует заменить так как она скоро выйдет из строя.
  • Старайтесь избегать попадания влаги так как прибор быстрой выйдет из строя если будет попадать вода.

Используя советы по замене и установке фонарей подсветки, вы бес как кого-либо труда произведете замену перегоревшей подсветки самостоятельно у себя в гараже.

Источники

  • https://LampaExpert.ru/avtomobilnye-lampy/neispravnosti/zamena-lampy-podsvetki-nomernogo-znaka
  • https://voditeliauto.ru/poleznaya-informaciya/avtoustrojstva/svetotexnika/zamena-lampy-podsvetki-nomernogo-znaka.html
  • https://InfoKuzov.ru/remont/plafon-osveshheniya-nomerov
  • https://LampaSveta.com/avto/zamena-lampochki-podsvetki-gosnomera-na-avtomobile
  • https://car-hobby.ru/zamena-lamp-podsvetki-nomera.html
  • https://expertniva.ru/elektrooborudovanie/kak-pomenyat-lampu-podsvetki-nomera-v-nive-shevrole-samostoyatelno.html

Факторы, влияющие на срок службы лампы

Современная мировая автомобильная промышленность повсеместно использует огромное количество комплектующих и узлов, произведенных в Китае. К ним относятся практически все второстепенные детали интерьера, изделия из пластика, элементы проводки и всевозможные крепления. Качество деталей и материалов соответствует классу машины.

Процент выхода из строя всевозможных клипсов, креплений, фиксаторов на автомобилях класса «D» значительно ниже, чем в аналогичных по назначению машинах класса «В», «А» и даже «С». Специфика производства и контроль качества автомобильной техники более высокого класса подразумевает использование более качественных материалов. Точность изготовления и качество пластиковых фиксаторов, фонаря и патрона, в который устанавливается лампа подсветки, позволяют выполнить работы практически голыми руками, без специальных съемников или пассатижей. Вопрос – как поменять лампочку подсветки номера, решается без обращения к специалистам или к руководству по эксплуатации машины.

Например, замена подсветки лампы номера на Toyota Camry 6 выполняется с помощью обычной шлицевой отвертки в считанные минуты. Для этого, удалив клипсы крепления, приподнимаем край обшивки крышки багажника. Нащупав рукой жгут проводки, находим разъем ее крепления на светильнике и, нажав на фиксатор разъема, отсоединяем от светильника. Поворачиваем патрон с лампой подсветки на 30-40 градусов и вытаскиваем его из-под декоративной панели. Как дальше заменить лампочку подсветки номера – вытаскиваем сгоревшую и устанавливаем новую лампу или светодиод. Качество пластика позволяет даже через 5-10 лет эксплуатации автомобиля без усилий разбирать и собирать крепления, не сломав при этом фиксаторы или патрон.

Наихудшей репутацией в этом вопросе обладают китайские машины. Все плафоны, крепления, фиксаторы – все, что изготовлено из пластика, необходимо сразу приклеивать к месту крепления силиконовым «герметиком», фиксировать саморезами или болтами. Более того, большинство узлов из пластмассы, на первый взгляд кажущихся разборными, разваливаются при попытках их отремонтировать. Узел приходится заменять новым.

Остроумно решен вопрос как заменить лампочку подсветки заднего номера на Киа Рио. В отличие от распространенной процедуры замены со снятием внутренней обшивки, в корейской малолитражке с помощью обычной шлицевой отвертки снимается сам фонарь. Рядом с плафоном выполнен паз, в который вставляем инструмент и с небольшим усилием перемещаем корпус светильника на 3-4мм. Аккуратно прижав фиксаторы крепления, легко вынимаем фонарь из гнезда. Далее последовательность действий на Киа Рио при замене ламп подсветки номера стандартная.

Это интересно: Как поменять пыльник наружного ШРУСа в автомобиле «Рено-Логан»

Как заменить лампы габаритных огней на Рено Логан?

Мнемоника является одной из важнейших функциональных систем Renault Logan. Особо значимую роль отыгрывает габаритная сигнальная подсветка. Габаритные огни помогают соседним транспортным средствам аккуратно маневрировать рядом с вашим авто.

Если габаритов нет, то другие участники движения могут не рассчитать размеры транспорта и протаранить край машины. Если сигнальная подсветка начала барахлить, то проводится замена ламп габаритных огней.

Эта процедура несложная, она не отнимет у вас много времени и сил.

Что потребуется для самостоятельного ремонта Renault Logan?

  1. Медицинские перчатки (одеваются при обращении с новыми лампочками)
  2. Лампочки габаритного света W5W (4 шт) (как на фото)
  3. Отвертка с крестовой головкой (для съема задних габаритов)

Обратите внимание, что если вы возьметесь за стекло лампы сальными или грязными пальцами, то освещение выйдет из строя в 5-10 раз быстрее, чем указано в заявленном сроке службы. Поэтому, достаем лампы из упаковок и устанавливаем их строго в медицинских перчатках

Теперь переходим к нашему Рено Логан, замена лампы осуществляется с передней стороны, а затем с задней.

Материал по теме: Как проверить диодный мост генератора на Вазе. Несколько способов проверки

Замена габаритных огней спереди

  • Откидываем клемму от аккумулятора
  • Влазим рукой изнутри капота в блок-фару и пытаемся нащупать патрон с габаритной лампочкой (он находится сразу под ближним/дальним светом)
  • Выкручиваем патрон против часовой стрелки. Для этого нужно сделать поворот патрона на 90°
  • Выдергивем перегоревшую лампочку, одеваем перчатки и в них достаем новую лампочку из упаковки и вставляем её на место изношенной

Крайне желательно, чтобы была проведена замена лампочки в Логане в передней фаре и с обратной стороны.

Кстати, вот и видео инструкция:

Замена габаритных огней сзади

  • Отсоединяем клемники на аккумуляторе
  • Отгибаем обшивку багажника (в районе фар)

Выдергиваем разъем питания фары

Выкручиваем отверткой верхний и нижний крепеж

Обратите внимание, что когда осуществляется замена ламп габаритных огней на II (2016 года выпуска), там вместо саморезов установлены пластиковые зажимы, их нужно выкручивать руками
Извлекаем блок-фару

  • Меняем сгоревшую лампочку. Для этого нужно немного надавить на лампочку и слегка её провернуть. Достаем изношенную лампу и вставляем новую (надавили и провернули)
  • Ставим блок-фару на место
  • Обслуживая Рено Логан, замена лампы должна осуществляться сразу с дух сторон

Ознакомьтесь с видео-уроком, как заменить заднюю лампочку:

Материал по теме: Как заменить воздушный фильтр на Лада Лагрус

Рекомендации по поводу источника света

Некоторые специалисты рекомендуют использовать вместо классической W5W лампочки диодный аналог. Существуют лампочки габаритного света на 13 диодах. Это энергоэффективный вариант подсветки.

По стоимости эти два вида лампочек примерно эквивалентны, но диодный свет более сильный и он расходует чуть меньше электроэнергии.

Надеюсь, вам стало понятно, как осуществляется замена лампочки в Логане в передней фаре и с задней стороны.

Тюнинг задней оптики

Сегодня торговая сеть предлагает хромированные или черные аналоги классических задних фонарей. В них устанавливают светодиоды, биксеноновые лампы. Кроме того, используют разные накладки, способные придать автомобилю оригинальный вид.

А можно сделать тюнинг фар самостоятельно и без больших финансовых трат. Вот такие задние фары на свой Renault logan 2 может сделать каждый, у кого есть желание и руки на месте.

Самостоятельно тюнингованные фары

Светодиоды можно установить вот по этой разделительной линии.

Определение места установки светодиодов

Соединяются светодиоды последовательно группами по 4 штуки, так как каждый из них питается напряжением 3 В. При этом надо помнить, что к коротким ножкам подключается минус, а к длинным — плюс.

Подключение светодиодов

Часть перегородки придется сломать, используя для этого пассатижи. Если этого не сделать, то не получится плавно изогнутого контура.

Демонтаж мешающей перегородки

Паяльником в корпусе фонаря прожигаются отверстия, в которые устанавливаются светодиоды. Для их закрепления используется термоклей, например, из FIX PRICE.

Используемый инструментВот такие получаются отверстияВставляем светодиоды

Вот так фара выглядит в выключенном состоянии.

Вид фары с установленными, но не включенными светодиодами

А вот так после включения светодиодов.

С включенными светодиодами фара выглядит так

Безусловно работа требует усердия, усидчивости и внимания. Но полученный результат того стоит. Суммарные расходы на всё выглядят следующим образом:

  • 100 шт. светодиодов — 60 руб.
  • Термоклей из фикспрайса — 50 руб.
  • 4 м двужильного провода сечением 0,5 — 50 руб.

ИТОГО — 160 руб.

Замена перегоревшей лампочки, как и тюнинг фары по силам выполнить каждому водителю. При этом не требуется никаких особых знаний и приспособлений: достаточно следовать нашим рекомендациям. Чтобы проделанная работа была качественной, необходимо использовать только рекомендованные производителем автомобиля лампы. При соблюдении этих требований ваш автомобиль будет долго радовать ваш взгляд и удивлять окружающих автолюбителей.

Предыдущая

Некоторые мелкие проблемы с автомобилем можно устранить своими силами, но не всегда автолюбитель знает, как это делать. В этой статье мы выясним, как снять задний фонарь Рено 1, фазы и выясним, какая лампа и за что отвечает, и как ее заменить.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Все про Рено
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
