Самостоятельная регулировка ручника на логане
Регулировка проста и не должна вызвать каких либо затруднений у тех, кто имеет хотя бы начальные слесарные навыки. Поэтому обращаться даже к низкооплачиваемым мастерам совершенно ни к чему. Всё делается своими руками. Для работы необходимо всего два инструмента:
- торцовый или накидной ключ на 10;
- ключ Торкс на 20.
Регулировка натяжения троса пошагово:
В салоне со стороны заднего сиденья на облицовке тоннеля демонтировать декоративную заглушку. Чтобы не повредить пластик, лучше всего это сделать тупым ножом.

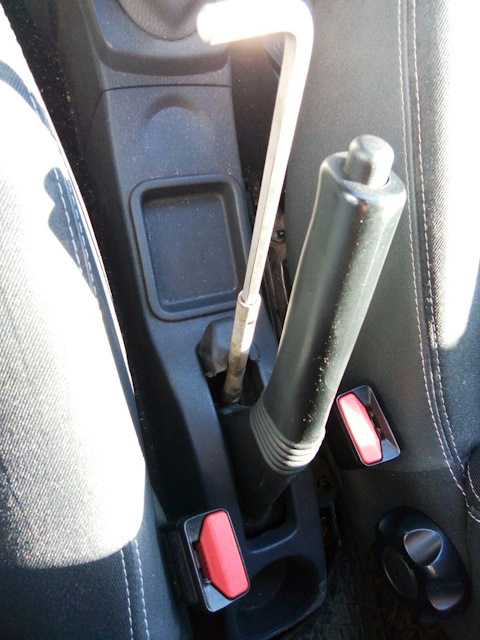

Сняв декоративную заглушку получаем доступ к винту. Ключом Торкс нужно открутить винт крепления облицовки тоннеля.
Слегка сдвинуть облицовку назад, приподнять и подвинуть теперь уже вперёд. Теперь можно снять полностью
Эта операция требует терпения и осторожности
Важно не обломать пластиковые фиксаторы передней части облицовки. После удаления облицовки получаем свободный доступ к регулировочной гайке, она находится под рычагом.
Для натяжения троса накидным или торцовым ключом на 10 вращаем гайку по часовой стрелке на пол оборота.
После каждого поворота гайки проверяем натяжку троса
Поднимаем рычаг и считаем щелчки
На пяти – шести нужно остановиться и еще всего лишь на четверть оборота подтянуть гайку. Это делается из-за того, что в процессе последующей эксплуатации трос еще немного вытянется, а колодки расположатся на новом месте.
На этом регулировка закончена и можно приступать к испытанию. Опять ищем эстакаду или пробуем тронуться на ровной площадке с заведённым двигателем. При положительном результате не забудьте восстановить нормальный облик салона.
Если гайка не поддаётся регулировке, то скорее всего трос уже вытянулся и подлежит замене.
Как поменять трос ручника
В любую деталь автомобиля заложен определённый ресурс, по истечении которого она должна быть заменена. То же касается и такого элемента системы стояночной блокировки колёс, как трос привода тормозных колодок. О том, как починить ручной тормоз на Рено Логан, если его не удаётся отрегулировать, вы узнаете далее, но для начала следует отметить, что колодки на этом авто приводятся в действие от двух тросов — каждая от своего. Поэтому менять придётся каждый трос по отдельности. Сам же процесс замены выглядит так:
- Вначале необходимо ослабить натяжение приводных тросов при помощи регулировочной гайки так, как это описано в первой части статьи.
- После этого установите заднюю часть автомобиля, снимите колёса и тормозные барабаны.
- Теперь на обоих колёсах демонтируйте заднюю тормозную колодку, сняв с неё специальные стяжные пружины.
- Далее, с рычага привода колодки нужно снять наконечник троса — это удастся сделать только после того, как вы отожмёте вперёд пружину, воспользовавшись плоскогубцами.
- После проделанных выше действий сдавите плоскогубцами фиксирующий элемент защитной оболочки и извлеките трос из отверстия в щитке тормозного механизма.
- Защитные оболочки левого и правого тросов дополнительно фиксируются при помощи специальных держателей, расположенных на рычаге балки — извлеките их.
- Далее, немного втянув тросы привода в салон машины, выведите их наконечники из пазов уравнителя.
- Теперь переместитесь под днище автомобиля и вытяните тросы из отверстия в основании кузова.
На этом демонтаж непригодных к дальнейшей эксплуатации тросов ручника завершён. Для установки новых изделий руководствуйтесь этой же инструкцией, но в обратном порядке. Именно таким образом производится замена троса ручного тормоза Рено Логан как в условиях СТО, так и в обычном гараже. А также в некоторых случаях приходится выполнять замену переднего троса ручника, но это уже тема ремонта механизма рычага и она достойна отдельной статьи.
ВАЖНО. Многие автолюбители в стремлении уменьшить интенсивность износа троса используют стояночный тормоз как можно реже
Это распространённая, обладающая обратным эффектом ошибка. Дело в том, что при редком перемещении в защитной оболочке трос попросту заклинивает и обрывается, что никак не способствует увеличению его ресурса. Поэтому специалисты рекомендуют эксплуатировать систему ручной блокировки колёс каждый раз, когда этого требует ситуация.
Это интересно: Ремонт глушителя Рено Логан своими руками
Отдельные рекомендации
Разработчики автомобиля из компании Рено уверяют, что ручной тормоз не требует регулировки из-за отсутствия растягивания троса. Если же вы приняли решение о необходимости выполнения такой работы, учтите следующие риски:
- При настройке храповиков заменять их не рекомендуется. Учтите, что зазор с левой и с правой стороны должен быть идентичным, а реализовать это сложно.
- В случае перетяжки гайки для регулировки не обойтись без ее откручивания. А это связано с проблемами, ведь придется подплавлять шайбу из пластика с предварительным нагревом узла. Реализовать это без привлечения мастеров и в условиях гаража сложно.
Натянуть тросик ручника реально. Но делайте эту работу внимательно и при условии четкого следования инструкции. Если и появляются проблемы, то посмотрите обучающее видео или обратитесь к специалистам. Если требуется замена тросика, выбирайте оригинальные запчасти (артикул — 6001547168) или аналоги (приведены в таблице ниже).
Ручной тормоз в любом автомобиле, в том числе и в Рено Логан обладает фундаментальной ролью в обеспечении безопасности. Этот узел позволяет кузову статично удерживаться на наклонной плоскости. Чтобы активировать привод стояночной тормозной системы водителю потребуется взвести рычаг, присутствующий в салоне.
На практике замечено, что существует такая категория владельцев, которые не уделяют данному узлу достаточного внимания, в связи с чем, в его функционале начинают происходить сбои. Неверным будет мнение о том, что с эффективным удержанием автомобиля Renault Logan способна справиться активированная передача в трансмиссии. Неисправный ручник не только создает риск самопроизвольного скатывания авто, но и нарушает нормативные требования к состоянию автомобиля, предназначенного к использованию в дорожном движении. Поэтому всегда актуален вопрос: как подтянуть ручник.
Популярная модель бюджетного сегмента Рено Логан производилась в период с 2005 по 2015 гг. Массовых нареканий на неэффективную стояночную тормозную систему не выявлено.
Мало кто из владельцев с достаточной периодичностью следит за состоянием ручника. Трос узла подвержен постоянному растяжению, ввиду чего ему требуется периодическая подтяжка, и не многие знают, как подтянуть ручник. Если к этой процедуре своевременно не прибегать, то эффективность системы теряется. Также навредить механизму способны неопытные обладатели Рено Логан, когда начинают движение с активированным приводом ручника. В данной статье расскажем, когда требуется и как натянуть ручник. Также вам в этом вопросе поможет видео.
2163-5-12-03-15
Для изменения длины распорной планки отводим рычаг регулятора от храповой гайки резьбового наконечника планки и отверткой вращаем гайку (резьба левая).
Перед установкой барабана тормозного механизма очищаем его рабочую поверхность металлической щеткой от грязи и продуктов износа колодок. Гайку крепления подшипника ступицы колеса заменяем новой и затягиваем предписанным моментом. Аналогично заменяем колодки тормозного механизма правого колеса (резьба на наконечнике распорной планки и храповой гайке — правая).
Затем несколько раз нажимаем педаль тормоза, чтобы отрегулировать положение тормозных колодок. При этом в тормозных механизмах задних колес будут слышны щелчки от работы механизма автоматической регулировки зазоров между колодками и тормозными барабанами. Педаль нажимаем до тех пор, пока щелчки не прекратятся. При необходимости подтягиваем тросы стояночного тормоза. Проверяем легкость вращения колес при полностью опущенном рычаге стояночного тормоза.
Проверяем уровень тормозной жидкости в бачке гидропривода системы и при необходимости доводим его до нормы.
[Как сэкономить на ТО Renault Logan/Sandero до 6 500 руб.] [ТО Renault Logan/Sandero на 15 тыс. км пробега] [ТО Renault Logan/Sandero на 60 тыс. км пробега] [ТО Renault Logan/Sandero на 90 тыс. км пробега] [Инструмент, необходимый для проведения технического обслуживания Renault Logan/Sandero] [Замена колодок тормозных механизмов передних колес Renault Logan/Sandero]
Замена колодок тормозных механизмов задних колес Renault Logan/Sandero
Пошаговая инструкция
1. В салоне плоской отверткой открываем лючок на консоли сзади.
2. В лючке откручиваем болт крепления консоли под Torx T20.
3. Поднимаем ручник вверх и сдергиваем консоль с защелок движением к крышке багажника.
4. Снимаем консоль продевая ее через ручку ручника. Включите передачу если мешает рычаг МКПП.
5. Мы получили доступ к тросам и регулировочной гайке.
6. Отпускаем регулировочную гайку глубокой головкой на десять. Отпускаем на максимум, но не скручиваем гайку до конца.
7. Опускаем ручник и снимаем тросы. Их удерживает пластиковая защелка, раскрываем ее с помощью плоской отвертки.
8. Тросы еще удерживаются защелками. Сжимаем пальцами по бокам фиксаторы и выводим трос к заду автомобиля.
9. Далее нужна яма и домкрат.
10. Отпускаем колесные болты и поддомкрачиваем автомобиль.
11. Снимаем колесо и сбиваем колпачок с помощью молотка и плоской отвертки.
12. С помощью головки на тридцать откручиваем гайку крепления тормозного барабана. Если у вас нет гайковерта, устанавливайте колесо, ставьте машину на землю и срывайте гайку.
13. После откручивания гайки снимаем тормозной барабан.
Если у вас барабан не сильно изношен он демонтируется легко. Его нужно просто поджать отверткой и он выйдет.
Если барабан поджат колодками, то нужно использовать съемник.
14. С помощью кусачек извлекаем трос с зацепления с колодками. Оттягиваем пружину влево и выводим трос с зацепления.
15. Сжимаем по бокам ушки фиксатора и выводим трос из стальной защиты.
Защелки точно такие же как в салоне.
16. Разгибаем металлический кронштейн на балке и выводим трос вниз.
17. Вынимаем трос с двух защелок которые на баке.
Предварительно убедитесь что машина устойчиво стоит на домкрате и вы подложили упор на случай если она упадет с него.
18. Откручиваем гайку теплозащитного кожуха и отгибаем его чтобы получить доступ к еще одному держателю троса.
19. Вынимаем трос с держателя под теплозащитным кожухом.
20. Вынимаем трос с последнего держателя и все его больше ничего не удерживает.
Операция с тросом на правой стороне практически аналогична. Там не нужно снимать кожух, но нужно отсоединить трос ручника от топливных трубок (там простые пластиковые держатели).
21. Берем новые троса и заводим на свои места крепления. Вставляем сразу до щелчка там где они идут в салон, а затем по всем остальным держателям. Так же не забудьте вставить тросы в металлические кронштейны на балке и загнуть их обратно.
22. Проводим и защелкиваем трос в металлической защите.
23. Заводим трос в зацепление с колодкой.
24. Устанавливаем тормозные барабаны и закручиваем ступичные гайки.
Момент затяжки ступичных гаек большой, поэтому можно на вороток одеть трубу. Для затяжки ступичных гаек нужно ставить машину на колеса.
25. Зацепляем троса в салоне и убираем холостой ход при поднятии ручника. Убираем холостой ход закручивая гайку регулировки.
Замена колодок
Начнем работу по замене на Renault Logan 1.4, конечно же, своими руками. Посмотрите видео инструкцию в интернете для наглядного представления.
- Для начала автомобиль необходимо зафиксировать на определенной высоте, для этого нужно использовать автомобильный подъемник. Если подъемника у вас нет, воспользуйтесь стандартным домкратом вашего автомобиля.
- Снимите переднее колесо, демонтируйте фиксирующую скобу, находящуюся на суппорте.
- Открутите направляющие тормозного механизма, после чего вдавите поршень суппорта до упора.
- Демонтируйте старые колодки Логан, после чего произведите очистку системы всего механизма и установите новые детали.
- Во избежание посторонних звуков, наружную часть колодок необходимо смазать специальной смазкой, обладающей высокотемпературными свойствами.
- Установите суппорт Renault Logan на место и закрутите болты направляющих, преждевременно смазав движущиеся детали.
- Произведите монтаж опорной пластины переднего суппорта, после чего можно устанавливать колесо.
Операцию по замене колодок можно считать завершенной, после чего переходим на другую сторону.
- Если делается замена задних Логан, необходимо использовать специальный инструмент.
- Снимите суппорт из направляющих, после чего специальным приспособлением произведите вкручивание поршня.
- Отверстия на поршне должны быть расположены в горизонтальной плоскости относительно самого автомобиля, это нужно для фиксации колодок.
Остальные операции являются абсолютно идентичными передним.
