24. Регулятор тормозных сил (без ABS)

Снятие и установка

Примечание:

Необходимое оборудование: «Нажимное устройство педали».

Снятие

1. Установить автомобиль на двухстоечный подъемник.

2. Установить нажимное устройство «Нажимное устройство педали» на педаль тормоза, чтобы ограничить количество вытекающей тормозной жидкости.

3. Отсоединить четыре тормозных трубопровода (1).

4. Заглушить отверстия тормозных трубопроводов, чтобы не допустить попадания загрязнений в систему.

5. Отсоединить тягу привода (2) регулятора тормозных сил от балки задней подвески.

6. Снять:

• болты (3) регулятора тормозных сил,
• регулятор тормозных сил.

Установка

1. Очистить опорную поверхность регулятора на кузове.

2. Установить:

• регулятор тормозных сил.
• болты (3) регулятора тормозных сил.

3. Снять заглушки с отверстий трубопроводов.

4. Подсоединить четыре тормозных трубопровода к регулятору.

Пневматический регулятор тормозных сил

Пневматический регулятор тормозных сил автомобиля КамАЗ, устанавливаемый на лонжероне 7 рамы автомобиля, состоит собственно из автоматического регулятора 2 рычага 3, регулируемой тяги 4, упругого элемента 5, компенсатора 7, связанного штангой 6 с балками 8 и 9 мостов автомобиля. Механизмы и имеющиеся крепления обеспечивают компенсацию перекосов тележки, возможных при торможении на неровных дорогах. Упругий элемент защищает регулятор от повреждений при вертикальных перемещениях мостов задней тележки, а также смягчает резкие толчки и уменьшает вибрацию.

Рассмотрим устройство и принцип действия пневматического регулятора тормозных сил.

У груженого автомобиля рычаг 4 находится в крайнем верхнем положении. При торможении сжатый воздух поступает в полость 1. Поэтому поршень 2 переместится вниз, а по трубке 10 воздух из полости I поступит в нижнюю часть и будет оказывать давление на поршень 7 плунжерного типа, прижимая шаровую пяту 6 к толкателю 3. При перемещении поршня 2 вниз вместе с ним движется клапан 7, который посредством толкателя сначала отсоединит полость II от выхода в атмосферу, а затем отойдет от седла поршня 2. В результате полость I соединится с выходной полостью II, а сжатый воздух поступит через полость II к тормозным камерам колес.

Вставка в корпусе имеет наклонные ребра Я на которые опирается мембрана (диафрагма) 5 при верхнем положении поршня 2. Поршень 2 также имеет ребра 11. Чем ниже опустится рычаг и связанный с ним толкатель, тем ниже опустится и поршень 2. Следовательно, увеличится рабочая площадь мембраны 5, воздействующей на поршень 2.

Когда рычаг находится в верхнем положении (при полной осевой нагрузке), толкатель также расположен вверху. Для открытия клапана поршень 2 должен переместиться вниз. При небольшом его перемещении наклонные ребра 11 поршня 2 не выходят ниже ребер 9 вставки. При этом мембрана опирается только ца ребра вставки, и усилие от нее на поршень 2 не передается.

Когда рычаг находится в крайнем нижнем положении (наименьшая осевая нагрузка), поршень 2 должен максимально переместиться вниз для открытия клапана, поскольку толкатель также будет находиться в нижнем положении. В случае максимального перемещения поршня 2 вниз его наклонные ребра опустятся ниже ребер вставки. При этом активная площадь мембраны становится наибольшей. В результате в полости II установится давление воздуха, примерно равное 1/3 давления на входе в регулятор.

При растормаживании колес давление воздуха в полости 1 упадет, и поршень 2 переместится вверх. При этом клапан сядет на седло поршня 2, разобщая полости I и II, и оторвется от толкателя. В результате сжатый воздух из тормозных камер колес средней и задней осей через полость II и полый толкатель выходит в атмосферу, отгибая края резинового клапана. А все элементы регулятора возвращаются в исходное положение.

Рассмотренные регуляторы корректируют давление рабочего тела (воздуха) для обеспечения одновременной блокировки колес передней и задней осей. При этом происходит упреждающая блокировка колес передней оси. Однако такой способ торможения не является наиболее эффективным и безопасным с точки зрения сохранения устойчивости движения автомобиля при торможении. Кроме этого, происходит излишний износ шин.

Отдельные рекомендации по регулировке и эксплуатации ручного тормоза renault logan

Механизм задних тормозов Рено Логан регулируется самостоятельно по мере износа колодок. Поэтому не нуждается в каких либо регулировках, например храповика. Если трос вытянулся и не поддаётся регулировке, то его обязательно нужно заменить, а не стремиться что либо подкрутить в механизме заднего тормоза.

Такими «регулировками» можно нарушить слаженность работы системы, и при нажатии на педаль тормоза, одно колесо будет тормозить хуже, другое клинить. Это чревато аварией, несёт угрозу здоровью и жизни.

В остальном внимание к тормозной системе Логана должно концентрироваться на: проверке и доливе тормозной жидкости; контроле состояния колодок, шлангов, тормозных дисков и барабанов; периодической чистке тормозных механизмов. Рено Логан простая и надёжная машина, в которой можно легко самостоятельно сделать многие регулировки и ремонты

Не исключение и натяжение троса ручного тормоза. Вовремя регулируйте и всегда пользуйтесь ручником. И тогда ваш автомобиль никуда самостоятельно не уедет со стоянки

Рено Логан простая и надёжная машина, в которой можно легко самостоятельно сделать многие регулировки и ремонты. Не исключение и натяжение троса ручного тормоза. Вовремя регулируйте и всегда пользуйтесь ручником. И тогда ваш автомобиль никуда самостоятельно не уедет со стоянки.

Регулировку стояночного тормоза («ручника») тормозной системы автомобилей Рено Логан 1,4 необходимо проводить при появлении признаков ухудшения в его работе (плохо удерживает стоящий автомобиль), а так же после замены тормозных колодок задних тормозных механизмов или после замены деталей ручника.

Необходимые инструменты— Трубчатый ключ или высокая головка на «10»— Ключ TORX T20Подготовительные работы— Устанавливаем автомобиль на ровную площадку, включаем первую передачу для его фиксации. Дополнительно устанавливаем под колеса упоры.

— Поддомкрачиваем и вывешиваем задние колеса автомобиляПорядок регулировки стояночного тормоза («ручника») автомобилей Рено Логан 1,4— Снимаем облицовку тоннеля полаДля этого поднимаем рычаг «ручника». Ключом TORX T20 отворачиваем винт крепления облицовки. Приподняв ее вверх снимаем ее с рычага «ручника».

— Поднимаем рычаг ручника на 6 щелчков вверхРучник должен полностью стопорить задние колеса автомобиля при шести-восьми щелчках храпового механизма. Проверяем вращая рукой оба задних колеса. Если задние колеса вращаются и не стопорятся, регулируем натяжение тросов ручника вращением регулировочной гайки.

— Вращаем регулировочную гайку стояночного тормозаИспользуем торцевой ключ или длинную головку на «10» (см. фото в начале статьи). Завернув гайку на пару оборотов, проверяем вращение колес. Путем такой постепенной регулировки добиваемся, чтобы при поднятом на шесть щелчков рычаге «ручника» задние колеса было невозможно повернуть руками, а при опущенном до упора вниз наоборот свободно и бесшумно вращались.

При соблюдении этого условия можно считать, что стояночный тормоз автомобиля Рено Логан 1,4 правильно отрегулирован.

Если при 6-8 щелчках ручника и после проведения регулировки колеса продолжают вращаться, то скорее всего придется заменять изношенные тормозные колодки задних тормозных механизмов новыми.

Примечания и дополнения— Можно провести итоговую проверку правильности регулировки стояночного тормоза автомобиля Рено Логан 1.4: автомобиль должен удерживаться ручником на уклоне 23%. Попытка тронуться с места на горизонтальной поверхности и поднятом ручнике должна быть неудачной.  При этом двигатель автомобиля может глохнуть.

Еще статьи по тормозной системе автомобилей Рено Логан 1,4.

Замена передних тормозных колодок автомобиля Рено Логан.

Схема подключения лампы неисправности тормозной системы Рено Логан.

Как снять суппорт Рено Логан 1,4.

Замена тормозных дисков Рено Логан.

Ручной тормоз является важнейшим элементом тормозной системы автомобиля. Именно с помощью ручника возможно статичное положение машины на наклонной поверхности. Активировать стояночный тормоз довольно просто – в салоне каждого автомобиля есть специальный рычаг. Однако, как показывает практика, многие водители пренебрегают своевременным обслуживание и ремонтом ручного тормоза, полагая, что функцию по препятствию произвольного движения автомобиля с легкостью выполнит пониженная передача.

Рено Логан производили в период с 2005 по 2020 год. За это время было выпущено порядка 500 тысяч экземпляров модели. Массовых жалоб со стороны владельцев машины на то, что еще с завода авто выпускаются со слабым или некачественным стояночным тормозом, нет. Но, ни один водитель точно не в силах предугадать, когда потребуется подтянуть трос ручника на Рено Логан.

Особенности регулировки ручного тормоза рено логан

После трёх – четырёх регулировок, как правило, возникает необходимость замены тросика ручного тормоза. К этому моменту он растягивается и дальнейшая эксплуатация невозможна.

Самоконтрящаяся гайка применяется для уверенной фиксации результатов регулировки. Она не раскручивает и очень хорошо держит трос в нужном положении. Несмотря на название, гайка хорошо крутится ключом в обеих направлениях.

Но уже при следующей регулировке её скорее всего придётся заменить. Вынужденная замена производится из-за износа пластикового фиксатора.

Регулировка на пять – шесть щелчков это необходимое и достаточное условие нормальной работы ручника. При удовлетворительном состоянии колодок и всего механизма заднего тормоза, такое положение рычага обеспечивает надежную стоянку автомобиля. В тоже время задние колеса крутятся легко, колодки движению не мешают.

Стремление к сильному натяжению троса приводит к тому, что колеса надёжно затормаживаются и это можно считать положительным моментом. Но, одновременно, существует реальный риск того, что снятии с ручника колодки не отойдут от тормозных барабанов. Колеса останутся в полузаторможенном состоянии. Это приведёт к повышенному расходу топлива, преждевременному износу колодок и перегреву тормозных барабанов.

Результатом регулировки натяжения троса должно стать свободное вращение задних колёс при опущенном рычаге ручного тормоза и их надёжная фиксация при вытянутом на пять – шесть щелчков.

Ремонтруем задние тормоза рено логан

Контроллер простил моей машине такую оплошность, сделав отметку о прохождении ТО, а мне посоветовал обратиться в сервисную службу для устранения проблемы, заметив, что он в третий раз видит RENAULT LOGAN на линии ТО и все показывают неутешительный результат по замеру усилия торможения гидравлической системы на задней оси.

Далее я питал надежды, что постепенно колодки притрутся и все нормализуется , но прошло уже 2 года, я несколько раз пробовал удлинять тягу «колдуна» и неумолимо надвигалась пора вновь проходить ТО, а тормоза на задней оси так и не хотели проявляться. Это легко тестировалось на участке дороги перед гаражом где есть возможность затормозить так, что передние колеса будут на асфальте, а задние — на песке.

Особенности регулировки ручного тормоза рено логан

После трёх – четырёх регулировок, как правило, возникает необходимость замены тросика ручного тормоза. К этому моменту он растягивается и дальнейшая эксплуатация невозможна.

Самоконтрящаяся гайка применяется для уверенной фиксации результатов регулировки. Она не раскручивает и очень хорошо держит трос в нужном положении. Несмотря на название, гайка хорошо крутится ключом в обеих направлениях.

Но уже при следующей регулировке её скорее всего придётся заменить. Вынужденная замена производится из-за износа пластикового фиксатора.

Регулировка на пять – шесть щелчков это необходимое и достаточное условие нормальной работы ручника. При удовлетворительном состоянии колодок и всего механизма заднего тормоза, такое положение рычага обеспечивает надежную стоянку автомобиля. В тоже время задние колеса крутятся легко, колодки движению не мешают.

Стремление к сильному натяжению троса приводит к тому, что колеса надёжно затормаживаются и это можно считать положительным моментом. Но, одновременно, существует реальный риск того, что снятии с ручника колодки не отойдут от тормозных барабанов. Колеса останутся в полузаторможенном состоянии. Это приведёт к повышенному расходу топлива, преждевременному износу колодок и перегреву тормозных барабанов.

Результатом регулировки натяжения троса должно стать свободное вращение задних колёс при опущенном рычаге ручного тормоза и их надёжная фиксация при вытянутом на пять – шесть щелчков.

Правила обслуживания

Перед тем как приступать к регулировке распределителя усилий тормозной системы Рено, производите ревизию устройства. Помните, что в процессе эксплуатации в устройство попадает грязь, вода и снег, которые постепенно изнашивают устройство и становятся причиной появления коррозии. При этом ржавчина покрывает корпус устройства и пружинку, поэтому без обработки устройства вряд ли обойтись.

Общая ревизия распределителя тормозных усилий Логана делается так:

• Вычищайте все от ржавчины.
• Убирайте старый резиновый кожух.
• Вычищайте из-под пыльника старую и уже бесполезную смазку.
• Очищайте все элементы от загрязнений, после чего закладывайте новый смазывающий состав.

Кроме детали, регулирующей усилие и совершенствующей тормозной механизм, с помощью Blue можно обрабатывать суппорта тормозов на передних колесах. В качестве альтернативы допускается применение Литола или другой смазки. Главное, чтобы состав надежно защищал механизм от коррозии.

Процесс нанесения смазки:

Поднимайте Рено на подъемнике.
Находите распределитель тормозных усилий (его легко отыскать снизу).
Найдите фиксатор пыльника. Берите отвертку и подцепляйте кольцо (допускается применение обычного ножа).
Демонтируйте пыльник, убирайте смазку и ставьте новую.
Убирайте следы ржавчины с помощью специальной щетки, оборудованной металлическим ворсом

Действуйте осторожно, чтобы исключить повреждение резинки.

Как показывает опыт эксплуатации, на заводе кладется небольшой объем смазки. Следовательно, при попадании внутрь влаги коррозия появляется весьма быстро. Чтобы избежать этого, распределитель тормозных усилий должен быть смазан. Лишний состав убирайте с помощью ветоши, а также дополнительно обработайте шток устройства. Далее возвращайте стопорное кольцо с пыльника колдуна Рено на прежнюю позицию.

Правила обслуживания

Перед тем как приступать к регулировке распределителя усилий тормозной системы Рено, производите ревизию устройства. Помните, что в процессе эксплуатации в устройство попадает грязь, вода и снег, которые постепенно изнашивают устройство и становятся причиной появления коррозии. При этом ржавчина покрывает корпус устройства и пружинку, поэтому без обработки устройства вряд ли обойтись.

Общая ревизия распределителя тормозных усилий Логана делается так:

• Вычищайте все от ржавчины.
• Убирайте старый резиновый кожух.
• Вычищайте из-под пыльника старую и уже бесполезную смазку.
• Очищайте все элементы от загрязнений, после чего закладывайте новый смазывающий состав.

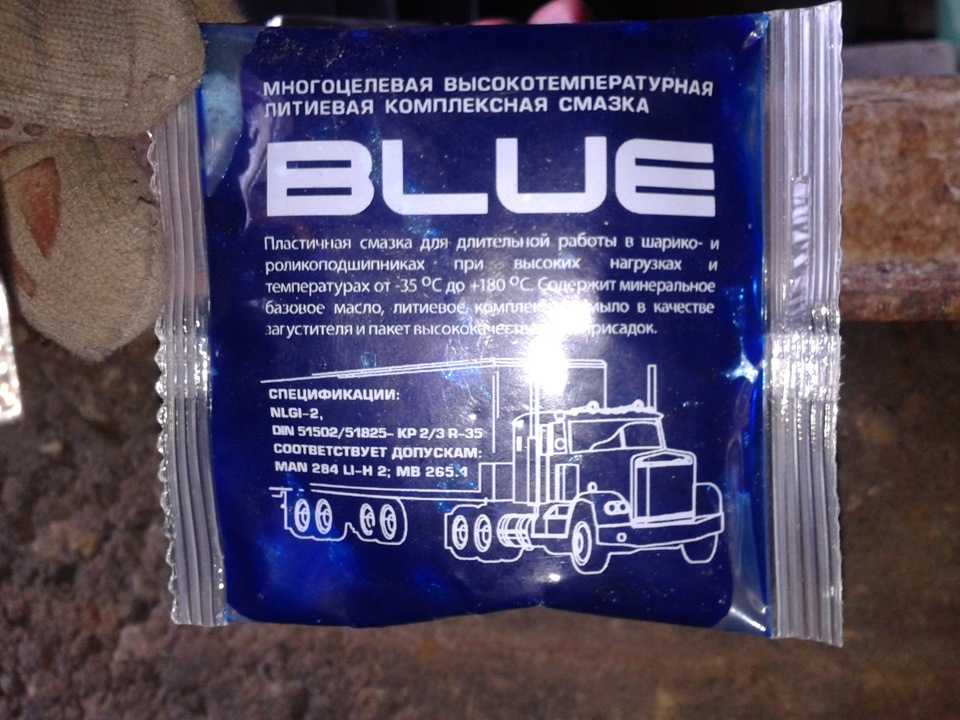

Отдавайте предпочтение качественным смазкам, которые имеют хорошие характеристики (в первую очередь, являются стойкими к высоким температурам). Как вариант, подходит специальный состав Blue, который пользуются спросом у владельцев автомобилей Рено.

Кроме детали, регулирующей усилие и совершенствующей тормозной механизм, с помощью Blue можно обрабатывать суппорта тормозов на передних колесах. В качестве альтернативы допускается применение Литола или другой смазки. Главное, чтобы состав надежно защищал механизм от коррозии.

Процесс нанесения смазки:

Поднимайте Рено на подъемнике.
Находите распределитель тормозных усилий (его легко отыскать снизу).
Найдите фиксатор пыльника. Берите отвертку и подцепляйте кольцо (допускается применение обычного ножа).
Демонтируйте пыльник, убирайте смазку и ставьте новую.
Убирайте следы ржавчины с помощью специальной щетки, оборудованной металлическим ворсом

Действуйте осторожно, чтобы исключить повреждение резинки.

Как показывает опыт эксплуатации, на заводе кладется небольшой объем смазки. Следовательно, при попадании внутрь влаги коррозия появляется весьма быстро. Чтобы избежать этого, распределитель тормозных усилий должен быть смазан. Лишний состав убирайте с помощью ветоши, а также дополнительно обработайте шток устройства. Далее возвращайте стопорное кольцо с пыльника колдуна Рено на прежнюю позицию.

В работе тормозов нет места оптимизму

Многие машины продолжают ездить с закисшим намертво регулятором, поскольку их владельцы не понимают всей роли этого простого устройства и даже не подозревают вообще о его существовании. Получается, что работа задних тормозов зависит от того положения поршня регулятора, в котором он закис и потерял подвижность. Машина или сильно проиграет в эффективности торможения, фактически работает только передняя ось, или наоборот, постоянно забрасывает зад при резком торможении из-за начинающегося заноса. Такое может проходить безнаказанно только до первого экстренного торможения с высокой скорости. После чего водитель даже понять ничего не успеет, настолько быстро окажется летящим на встречную полосу вперёд багажником.

Работу регулятора надо проверять при каждом ТО согласно инструкции. Поршень должен обладать подвижностью, зазор соответствовать норме. А стендовые показатели соответствовать паспортным данным. Избавляет от этих процедур лишь тот факт, что «колдун» давно не применяется в современных автомобилях, а его роль отведена электронной системе, устроенной и проверяемой совершенно иными способами. Но при покупке пожилого автомобиля о наличии такого устройства следует помнить.

Замена регулятора тормозных сил renault logan

Регулятор тормозных сил заменяем при заклинивании поршня или при появлении течи тормозной жидкости

На автомобиле без ABS жидкость к тормозным механизмам задних колес поступает через регулятор давления, расположенный на днище кузова, между балкой задней подвески и выштамповкой для запасного колеса.С увеличением нагрузки на заднюю ось автомобиля тяга регулятора, связанная с балкой задней подвески, нагружается, передавая усилие через нажимной рычаг на шпильку и далее на два поршня регулятора.

При нажатии педали тормоза давление жидкости стремится выдвинуть поршни из корпуса регулятора наружу, чему препятствует (через пружину) усилие со стороны тяги регулятора.

Когда система приходит в равновесие, клапан, расположенный в регуляторе, перекрывает подачу жидкости к колесным цилиндрам тормозных механизмов задних колес, не допуская дальнейшего роста тормозного усилия на задней оси и препятствуя опережающей блокировке задних колес по отношению к передним.

Вам потребуются специальный ключ «на 11» для тормозных трубопроводов, ключ «на 13», отвертка с плоским лезвием.

Отверните гайки крепления к регулятору четырех трубопроводов и отведите трубопро­воды в сторону

Заглушите отверстия в корпусе 1 регулятора и трубопроводы любым доступным спосо­бом, чтобы предотвратить вытекание тор­мозной жидкости.

Поддев отверткой, отстегните фиксатор нагрузочного стержня регулятора…

и снимите нагрузочный стержень, вы­водя его концы из отверстий в кронштейне на балке задней подвески и в рычаге регулятора давления в гидроприводе задних тормозов.

Выверните два болта крепления регуля­тора к кузову…

и снимите регулятор.

Устанавливайте регулятор тормозных сил в гидроприводе задних тормозов в по­рядке, обратном снятию.

Залейте тормозную жидкость и удалите воздух из системы (см. «Замена тормозной жидкости Рено Логан»).

Проверьте предварительно эффектив­ность работы регулятора резким торможени­ем на площадке с сухим однородным покры­тием

Задние колеса должны блокироваться ей значительным за­паздыванием относительно передних.

Если задние колеса блокируются раньше передних (или одновременно с ними) или тормозные следы от задних колес разной длины, требу­ется регулировка регулятора давления.

Усилие в гидроприводе задних тормозов изменяют регулировочной гайкой а на ры­чаге регулятора.

Однако необходим кон­троль давления в контурах гидропривода специальными приспособлениями, что возможно только в условиях автосервиса.

Помимо этого регулятор тормозных сил в гидроприводе задних тормозов относит­ся к устройствам, непосредственно влияю­щим на безопасность движения.

Его регу­лировка на глаз может привести к тяже­лым последствиям. Поэтому в случае не­правильной работы регулятора обязатель­но обратитесь в сервис.

Правила обслуживания

Перед тем как приступать к регулировке распределителя усилий тормозной системы Рено, производите ревизию устройства. Помните, что в процессе эксплуатации в устройство попадает грязь, вода и снег, которые постепенно изнашивают устройство и становятся причиной появления коррозии. При этом ржавчина покрывает корпус устройства и пружинку, поэтому без обработки устройства вряд ли обойтись.

Общая ревизия распределителя тормозных усилий Логана делается так:

• Вычищайте все от ржавчины.
• Убирайте старый резиновый кожух.
• Вычищайте из-под пыльника старую и уже бесполезную смазку.
• Очищайте все элементы от загрязнений, после чего закладывайте новый смазывающий состав.

Отдавайте предпочтение качественным смазкам, которые имеют хорошие характеристики (в первую очередь, являются стойкими к высоким температурам). Как вариант, подходит специальный состав Blue, который пользуются спросом у владельцев автомобилей Рено.

Кроме детали, регулирующей усилие и совершенствующей тормозной механизм, с помощью Blue можно обрабатывать суппорта тормозов на передних колесах. В качестве альтернативы допускается применение Литола или другой смазки. Главное, чтобы состав надежно защищал механизм от коррозии.

Процесс нанесения смазки:

Поднимайте Рено на подъемнике.
Находите распределитель тормозных усилий (его легко отыскать снизу).
Найдите фиксатор пыльника. Берите отвертку и подцепляйте кольцо (допускается применение обычного ножа).
Демонтируйте пыльник, убирайте смазку и ставьте новую.
Убирайте следы ржавчины с помощью специальной щетки, оборудованной металлическим ворсом

Действуйте осторожно, чтобы исключить повреждение резинки.

Как показывает опыт эксплуатации, на заводе кладется небольшой объем смазки. Следовательно, при попадании внутрь влаги коррозия появляется весьма быстро. Чтобы избежать этого, распределитель тормозных усилий должен быть смазан. Лишний состав убирайте с помощью ветоши, а также дополнительно обработайте шток устройства. Далее возвращайте стопорное кольцо с пыльника колдуна Рено на прежнюю позицию.

Настройка регулятора тормозных усилий

Регулировка колдуна должна производиться на эстакаде или смотровой яме. При этом автомобиль разгружают и загоняют на место проведения работ. Для выполнения манипуляции понадобится:

1. Накидной ключ на 13 или соответствующая головка;
2. Сверло диаметром 2 мм.

Чтобы отрегулировать колдун, гаечным ключом ослабляют болт его крепления к кронштейну рычага. Далее с помощью отвертки перемещают кронштейн до тех пор, пока получившийся зазор не позволит вставить в него подготовленное двухмиллиметровое сверло. После этого болт затягивают.

На заметку: регулятор давления тормозов ВАЗ-2110 и предыдущих ВАЗовских моделей в процессе эксплуатации закисает так, что сдвинуть его кронштейн не представляется возможным. В такой ситуации следует облить заржавевший участок жидкостью WD-40, подождать 15-30 минут, после чего ударами молотка через мягкую выколотку сместить деталь в сторону.

Пошаговая замена задних тормозных колодок Рено Логан

1. Ослабьте ручник.

2. Снимаем колесо и выбиваем заглушку.

3. Откручиваем гайку на тридцать, которая находиться под заглушкой.

4. Снимаем барабан с помощью съемника. Делаем эту процедуру аккуратно чтобы не повредить подшипник.

5. Вставляем пассатижи в солдатик, поворачиваем, и вынимаем.

6. Далее нужно снять колодки. Чтобы проделать это нужно подковырнуть снизу отверткой. (советую этот момент посмотреть на видео)

После того как колодки вышли, нужно отсоединить тросик ручника.

7. Расцепите все пружины и выбросьте отработанные тормозные колодки.

8. Берем новые колодки и приступаем к сборке. Сборку трудно объяснить, я лишь напишу что за чем идет. А сам момент сборки посмотрите на видео с 1-35 до 3-05.

Сборка тормозного механизма:

1. Ставим верхнюю пружину
2. Устанавливаем регулировочный болт
3. Одеваем нижнюю пружину
4. Ставим регулировочный флажок

9. Одеваем трос ручника на колодку.

10. Укладываем тормозные колодки немного поджимая тормозной цилиндр с левой потом с правой стороны.

11. Вставляем в отверстия болтики и одеваем два солдатика.

12. Перед установкой барабана нужно развести колодки так, чтобы барабан надевался плотно. Регулировать это можно с помощью барашка который можно покрутить отверткой.

13. Одеваем тормозной барабан. Он должен свободно крутиться, но немного цеплять колодки.

14. Затягиваем гайку и ставим заглушку.

Это интересно: Видео тест драйв Рено Логан в новом кузове: рассказываем развернуто

АБС

Коэффициент сцепления колес с дорогой зависит от степени их скольжения, которая меняется в пределах от 0 (чистое качение колеса) до 100 % (полное буксование или скольжение при блокировке колес). Максимальные значения коэффициента сцепления порядка 10… 30 % (в зависимости от дорожной поверхности) будут при пробуксовке колес. Следовательно, при таком коэффициенте и степени скольжения колес можно обеспечить наибольшую эффективность и безопасность торможения. Именно это обеспечивают АБС.

Все современные АБС относятся к самонастраивающимся автоматическим системам. Они включают в себя:

• датчики угловой скорости колес
• электронно-решающий блок
• модуляторы давления

При работе АБС сигнал от датчиков угловой скорости вращения колес подается в электронно-решающий блок, в котором в соответствии с заданной программой формируются сигналы управления, поступающие на модулятор.

На рисунке показана схема пневматического модулятора АБС и его характеристика (изменение во времени тормозной силы). Работа АБС сопровождается многоцикловым процессом автоматического растормаживания и торможения колес автомобиля. В каждом цикле имеются фазы автоматического растормаживания, «выдержки» и затормаживания (штриховые линии на рис. б) колес. Имеются АБС, в которых осуществляется двухфазовый цикл (фаза «выдержки» отсутствует). Работа АБС обеспечивает требуемые угловую скорость колеса и его скольжение, соответствующее максимальным сцепным характеристикам.

Технические данные рабочей тормозной системы

Параметры	Двигатели
1.4	1.6
Передние тормозные механизмы	—	—
Диаметр поршня, мм	48	52
Диаметр тормозного диска, мм	238	259
Толщина тормозного диска, мм	12	—
Минимальная толщина тормозного диска, мм	10.6	—
Толщина тормозной накладки (включая основание), мм	18	—
Минимальная толщина тормозной накладки (включая основание), мм	6	—
Задние тормозные механизмы
Диаметр колесного тормозного цилиндра, мм	19
Диаметр тормозного барабана, мм	180.25	203.3
Максимально допустимый диаметр тормозного барабана, мм	181.25	204.45
Толщина первичной тормозной колодки, мм	4.6	—
Толщина вторичной тормозной колодки, мм	3.3	—
Главный тормозной цилиндр
Диаметр, мм	20.6	—

Внимание! Тормозной диск не может быть восстановленПри повреждении или чрезмерном износе его необходимо заменить
