Renault Safrane: описание, двигатели, АКПП, технические характеристики

Renault Safrane – это французский автомобиль бизнес-класса в кузове 5-местного лифтбека. Производственные годы – 1992-2000. За все время выпуска автомобиль считался самым дорогим и престижным во всей линейке. Всего было изготовлено 310 тыс. автомобилей. Safrane первый в мире массово оснащался системой навигации. В 2008 году производство модели было возрождено для нужд Мексики и стран Персидского залива. Базой новой машины послужила модель Samsung SM5. Ее выпускали в Корее.

АКПП ZF 4HP20

4-х ступенчатая АКПП поперечной установки ZF 4HP20 устанавливалась на целый ряд европейских переднеприводных машин с 1995 года, в том числе крупные минивэны и микроавтобусы. Трансмиссия способна переварить крутящий момент мощных двигателей V6 вплоть до 330 Нм. У нас она чаще всего встречается на Peugeot, Renault, Citroen с 2-х 3-х литровым двигателем. Видели ее даже на Альфа Ромео 166. ZF4HP20 с 1998 года использовалась на некоторых Мерседесах V-класса. В настоящее время автоматическая коробка передач ZF 4НР20 используется на китайских автомобилях. Читать больше проАКПП ZF 4HP20 …

Двигатель MR20DE/M4R

Начало производства двигателя по разным источникам датируется 2004 или 2005 и выпускается по сей день. Сначала он устанавливался на минивэны Nissan Lafesta и Nissan Serena, а также на седан Nissan Bluebird Sylphy (В России Nissan Almera, производимая на мощностях АвтоВАЗ). С 2006 он устанавливается на Nissan Qashqai (Dualis — в Японии, в Америке — Rogue), а с 2007 и на Nissan X-trail. Данный двигатель устанавливается не только на автомобили Nissan, но и на автомобили марки Renault на такие как: Renault Clio, Renault Laguna, Renault Mégane и другие. Сейчас на новых Qashqai и X-trail ставится их слегка модернизированная версия со 144 л.с против 141-й на предыдущих поколениях и 135-138-ми л.с производимая Рено. Читать больше проДвигатель MR20DE/M4R …

Электрическая схема автомобиля RENAULT SAFRANE

Схема блока подогрева Рено Сафран

Принципиальная схема электрооборудования версии с бензиновым двигателем

Принципиальная схема электрооборудования Renault Safrane с бензиновым двигателем

Принципиальная схема электрооборудования авто с дизельным двигателем

Эл.схема электроснабжения с механической коробкой передач

Эл.схема электроснабжения Renault Safrane с автоматической коробкой передач

Схема блока управления подвеской авто

Регулятор скорости, диагностический разъём и подключение акустики к радио

Принципиальная схема электрооборудования модулей электростеклоподъёмников и центрального замка

Схема кондиционера и электропривода сидений салона Рено Сафран

Блоки подогрева сидений, люка и узел регулировок Renault Safrane

Предохранители — номер, ток и функция

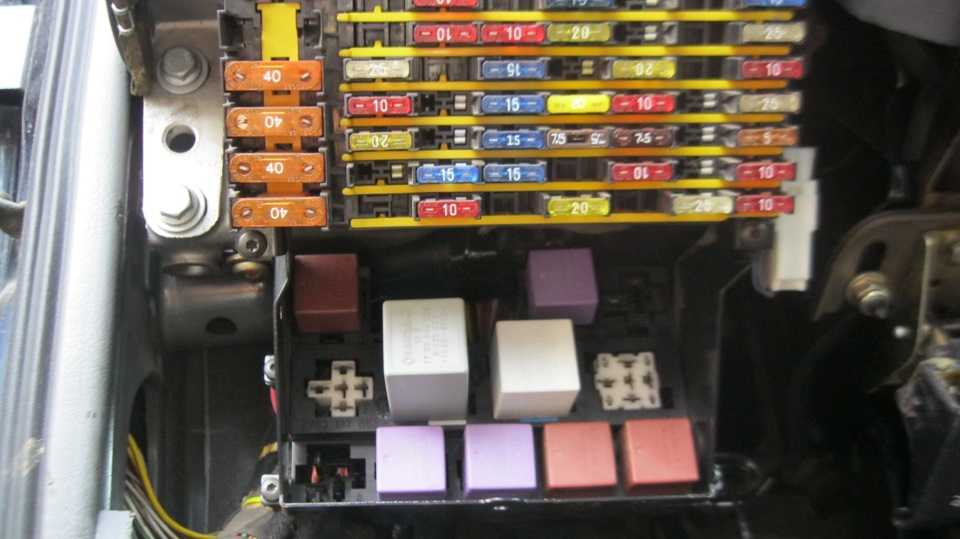

Предохранители и реле в салоне

Основной блок находится с левой стороны в панели приборов, за защитной крышкой, на обратной стороне которой, нанесена актуальная схема с описанием предохранителей.

p, blockquote 3,0,1,0,0 —>

p, blockquote 4,0,0,0,0 —>

p, blockquote 5,0,0,0,0 —>

Схема реле

p, blockquote 6,0,0,0,0 —>

p, blockquote 7,1,0,0,0 —>

Обозначение реле

p, blockquote 8,0,0,0,0 —>

  1. Распределительное реле после замка зажигания
  2. Реле обогрева заднего стекла
  3. Реле передних противотуманных фар
  4. Реле день/ночь
  5. Зуммер о не выключенном освещении
  6. Реле очистителя заднего стекла
  7. Реле очистителя лобового стекла
  8. Реле указателей поворота и аварийной сигнализации
  9. Реле блокировки от детей
  10. Реле стеклоподъемников

Схема предохранителей

p, blockquote 9,0,0,0,0 —>

p, blockquote 10,0,0,0,0 —>

Описание предохранителей

p, blockquote 11,0,0,1,0 —>

  1. 40 Правый передний стеклоподъемник
  2. 40 Обогреватель заднего стекла
  3. 40 Левый передний стеклоподъемник
  4. 40 Система кондиционирования воздуха
  5. 25 Электрическая блокировка дверей
  6. 10 Указатели поворота, аварийная световая сигнализация
  7. 20 Стеклоочиститель ветрового стекла
  8. 25 Память положения регулировок оборудования
  9. 10 Габаритное освещение, реостат освещения, подсветка панели приборов и вещевого ящика, управление светом фар
  10. 10 Левее габаритное освещение, освещение прикуриватель, радио, селектор автоматической коробки передач, управление обогревателем
  11. 20 Вентиляторы радиатора
  12. 15 Система кондиционирования воздуха
  13. 10 Зеркало с электрическим приводом, аварийная световая сигнализация, задний фонарь
  14. 10 Обогреватель зеркал заднего вида
  15. 15 Левый указатель поворота, корректор фар
  16. 15 Правый указатель поворота
  17. 15 Правая фара
  18. 15 Левая фара
  19. 15 Стеклоочиститель заднего стекла, обогреватель заднего стекла, вентилятор отопителя, внутреннее освещение заднее освещение, контрольная лампа селектора автоматической коробки передач
  20. 20 Прикуриватель
  21. 15 Подвеска с электронным управлением
  22. 25 Стеклоомыватель ветрового стекла
  23. 7.5 Аксессуары
  24. 10 Стоп-сигналы, прерыватель указателей поворота, регулятор скорости
  25. 30 Регулировка положения спинки сидения и подголовника переднего пассажира
  26. 5 Усилитель рулевого управления
  27. 20 Защита функционирования двигателя
  28. 10 ABS
  29. 5 Автоматическая коробка передач, фонари света заднего хода
  30. 10 Панель приборов, дополнительное реле, переключатель 4х4, переключатель S
  31. 30 Регулировка положения правого заднего сидения
  32. 30 Регулировка положения левого заднего сидения
  33. 30 Регулировка положения подушки сидения переднею пассажира
  34. 25 Люк, обогрев сидений, сидение ergo malic
  35. 10 Часы, звуковой сигнал, синтезатор речи
  36. 25 Звуковой предупреждения, блок сигнализации
  37. 15 Внутреннее освещение, электрическое управление замками дверей, зеркало заднего вида
  38. 25 Противотуманные фары
  39. 15 Управление радиоприемником и телефоном
  40. 10 Противотуманные фонари
