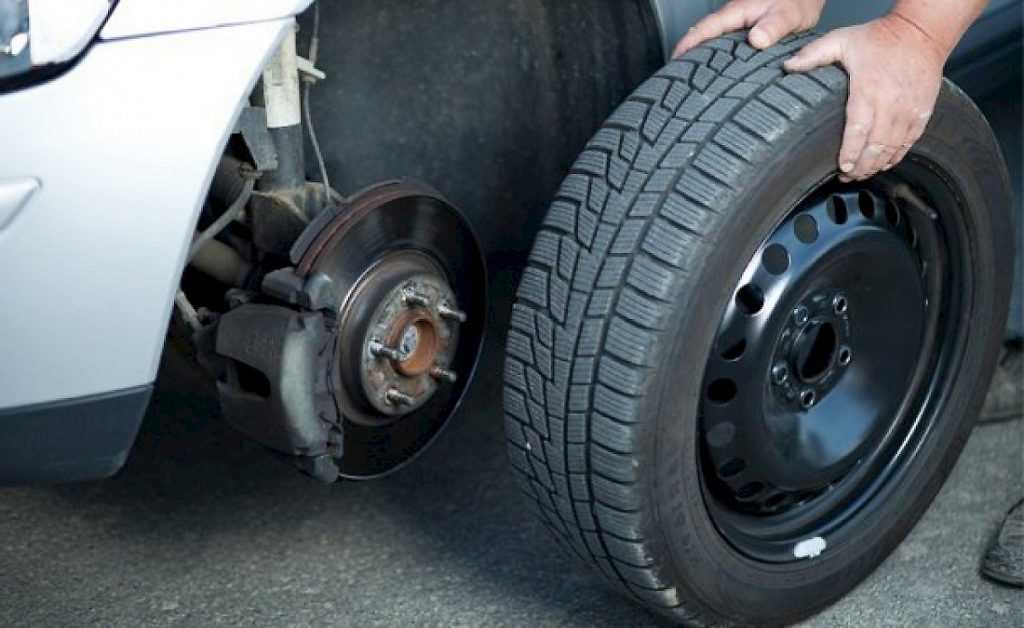

Замена колеса

Как понять что шаровая разбита

Понять что нужна проверка шаровой опоры можно по одному из четырех главных признаков:

• появление стука, исходящего от передних колес, во время езды по неровностям, особенно на большой скорости;
• виляние авто со стороны в сторону при прямолинейном движении по дороге;
• шаровая скрипит при повороте руля в одну или другую сторону;
• передние покрышки имеют неравномерный износ, в частности, больше изнашивается то колесо, где установлена проблемная шаровая, а сам износ больше на внутренней поверхности покрышки.

При появлении хотя бы одного из перечисленных признаков рекомендуется выполнить проверку элементов подвески автомобиля, в том числе шаровых опор. И желательно сделать это как можно раньше, чтобы, во-первых, сэкономить на ремонте, а во-вторых, обезопасить себя и пассажиров во время движения, поскольку неисправная шаровая опора несет в себе потенциальную угрозу.

Снятие, переборка и установка главного цилиндра Renault Megane

Снятие, переборка и установка главного цилиндра

СНЯТИЕ

1. Снимите крышку заливной горловины резервуара главного тормозного цилиндра и датчик уровня жидкости (обратитесь к Разделу График текущего обслуживания). 2. Где резервуар установлен непосредственно на главном цилиндре, откачайте из него тормозную жидкость, используя шприц, пипетку или ареометр. Если главный цилиндр или резервуар подлежит замене, снимите резервуар, просто потянув его вверх. 3. Где резервуар установлен отдаленно от главного цилиндра, отверните гайки, крепящие его кронштейн к переборке, затем отцепите резиновый ремень, крепящий резервуар к кронштейну. Переверните резервуар и слейте из него тормозную жидкость в подходящий контейнер. Отделите от резервуара соединительные шланги и извлеките из главного цилиндра их наконечники, потянув на себя. 4. Оботрите область вокруг соединительных муфт тормозной трубки на стенке главного цилиндра и подложите под муфты ветошь, чтобы уловить жидкость. Зарисуйте расположение соединительных муфт, затем отверните соединительные гайки и аккуратно извлеките трубки. Закупорьте концы трубок и отверстия главного цилиндра, чтобы минимизировать потерю тормозной жидкости и предотвратить проникновение в систему грязи. Смойте пролитую жидкость холодной водой. 5. Ослабьте и снимите гайки и шайбы, крепящие главный цилиндр к блоку вакуумного усилителя. Снимите главный цилиндр из двигательного отсека вместе с уплотнительным кольцом, которое подлежит замене. 6. Перебрать цилиндр невозможно, так как его внутренние компоненты не продаются отдельно. Если хотя бы один из компонентов неисправен, замене подлежит полная сборка главного цилиндра. Единственными компонентами, которые можно заменить отдельно, являются уплотнения резервуара цилиндра и уплотнительное кольцо, установленное между главным цилиндром и усилителем.

УСТАНОВКА

1. Перед установкой проверьте расстояние между концом штанги-толкателя и контактной поверхностью усилителя (обратитесь к Разделу Проверка, снятие и установка блока вакуумного усилителя). 2. Убедитесь, что контактные поверхности чистые и сухие, затем установите на заднюю часть главного цилиндра новое уплотнительное кольцо. 3. Аккуратно установите главный цилиндр на усилитель, следя за тем, чтобы толкатель усилителя попал в цилиндр центрально, наверните крепежные гайки и затяните их приведенным в Спецификациях усилием. 4. На моделях без ABS оботрите соединительные муфты тормозных трубок и установите их в порты главного цилиндра в местоположения, отмеченные при снятии. Затяните соединительные гайки моментом затяжки, указанным в Спецификациях. Установите главный цилиндр и заполните его свежей жидкостью, затем проверьте все соединения на герметичность. 5. На моделях с ABS установите главный цилиндр и заполните его свежей жидкостью, затем проверьте все соединительные муфты на наличие утечек. Прокачайте цилиндр как описано в Разделе Прокачка гидросистемы тормозов. Оботрите соединительные муфты тормозных трубок и установите их в порты главного цилиндра. Затяните соединительные гайки, стараясь не перетянуть их — используйте динамометрический ключ и специальный переходник. 6. На всех моделях, полностью прокачайте тормозную гидросистему как описано в Разделе Прокачка гидросистемы тормозов.

Видео про «Снятие, переборка и установка главного цилиндра» для Renault Megane

Замена главного цилиндра сцепления Рено Трафик

Замена главного цилиндра сцепления Рено Мастер. Replacing the clutch master cylinder Renault Master

Замена цилиндра сцепления К9К 1.5Dci Рено Лагуна 3

Симптомы и причины износа элементов

Во время езды изношенная шаровая опора проявляет себя следующим образом:

• преодолевая мелкие ухабы на средней или большой скорости, вы услышите глухое постукивание, идущее от передней подвески;
• при среднем износе стук может отдаваться на рулевом колесе;
• в сильно изношенных опорах шар начинает подклинивать, отчего при повороте руля возникает скрип.

Если вы обнаружили один из этих признаков, следует обратиться на станцию технического обслуживания для диагностики либо проверить работоспособность деталей самостоятельно и без подъемника. Срок службы шаровых опор на автомобилях российского, китайского и корейского производства лежит в пределах 20-50 тыс. км. Более качественные детали европейских и японских иномарок способны прослужить до 150 тыс. км пробега. На эти интервалы необходимо ориентироваться при поиске неисправности.

Вопреки распространенным утверждениям, поведение машины с изношенными шарнирами при движении по ровной дороге мало меняется. Отклонение от прямой линии и боковая потертость резины настолько мала, что неопытный водитель не заметит изменений, разве что шаровая разболтается окончательно. Явный признак – это отчетливый стук.

Ускоренный износ шарниров происходит по таким причинам:

1. Быстрая езда по плохим дорогам. От постоянных ударных нагрузок и вибрации пластмассовые втулки элементов разбиваются и шаровой палец начинает болтаться.
2. Трещины и прорывы пыльников. Через них дорожная грязь попадает между трущимися деталями – шаром и пластиковой втулкой. Последняя уступает по твердости металлу, поэтому истирается быстрее.
3. Постоянный перегруз автомобиля, заставляющий испытывать опоры повышенную нагрузку.

Порванные пыльники – одна из основных причин преждевременного выхода из строя шаровых. Вы максимально продлите им срок службы, если вовремя заметите дефекты защитных чехлов и поменяете их.

Основные сведения по теме: замена и диагностика работоспособности.

Сцепление представленной марки автомобиля не имеет определённого срока действия. По правилам замена данной детали автомобиля должна производиться вовремя практически полной потери работоспособности. Почти все сцепления данной марки автомобиля оснащены выжимным гидравлическим подшипником, подсоединённым к цилиндру сцепления. Из собственного опыта мы можем сказать, что замена этой детали автомобиля, как правило, сопровождается потёкшим выжимным подшипником.

Замена сцепления этой марки автомобиля сильно отличается от этого же действия только на автомобилях другой марки. Это отличие состоит в осуществлении системной прокачки после того как была проведена замена сцепления. Прокачивание на второй модели рено меган осуществляется при помощи подсоединения специальной установки с насосом. Если вы никогда не встречались с системной прокачкой и удалением с неё воздуха, то даже после замены педаль сцепления всё равно будет оставаться в полу.

Сцепление рено меган 2

Итак, рассмотрим признаки неисправности этой детали у автомобиля:

• во время включения и выключения слышен сильный шум;
• во время включения заметно буксует;
• во время выключения заметно ведёт;
• во время функционирования чувствуются некие рывки.

Если вы уже замечали такие признаки в своей машине, то, как можно скорее обратитесь в автомобильный сервис для проведения диагностики работоспособности. Не затягивайте с этим, потому как это может привести не только к замене самого сцепления, но и к замене маховика, а эта услуга более дорогостоящая.

Также рекомендуется замена масла в коробке переключения скоростей. Рекомендуется менять полностью весь список деталей и ни в коем случае не оставлять старый подшипник, потому как он может начать течь.

Самостоятельный ремонт.

Самостоятельная замена сцепления:

• на треногах расположите передок машины;
• снимите передние колёса;
• отсоедините шнур сцепления от коробки переключения передач;
• снимите шнур с кронштейна;
• открепите шнур спидометра от коробки переключения передач;
• вместе с поворотными кулаками открутите болтики, обеспечивающие крепление шаровых подпорок;
• ослабьте задний крепёж продольного левого рычага;
• открутите болтики, обеспечивающие крепление левого кронштейна растяжки;
• поверните рычаг на 90⁰;
• в случае крепления к коробке переключения передач массы её необходимо отсоединить;
• отверните нижний кожух, защищающий маховик;
• открутите левую подпорку двигателя;
• открутите от кузова заднюю подпорку двигателя;
• открутите хомут привода переключателя передач;
• снимите привод переключателя передач;
• открутите двигатель от коробки переключения передач;
• снимите коробку переключения передач;
• отверните сцепление;
• поменяйте выжимающий подшипник;
• при помощи специальной оправки, централизующей диски сцепления, поменяйте нужный диск сцепления;
• соберите всё.

Самостоятельная диагностика опор

Способы проверки этих элементов различаются в зависимости от конструкции подвески. На большинстве современных машин она бывает 2 разновидностей:

1. Однорычажная (типа Макферсон). Сверху колесо и ступица держится на стойке, а снизу опирается на рычаг, где установлена шаровая.
2. Многорычажная. Здесь поворотный кулак прикреплен к двум рычагам – верхнему и нижнему. Соответственно, шарниров тоже два с каждой стороны.

В зарубежных автомобилях средней и высшей ценовой категории многорычажная подвеска устанавливается не только спереди, но и сзади, вместо неразрезной балки.

Сначала стоит разобраться, как определить неисправность верхней шаровой опоры многорычажной подвески, поскольку выявить ее проще.

Порядок действий такой:

1. Выберите ровную площадку, поставьте на нее машину и затормозите «ручником».
2. На место водителя посадите помощника. По вашей команде он должен нажать на педаль тормоза. Цель – исключить при диагностике люфт ступичного подшипника, если он есть.
3. Возьмитесь руками за верхнюю часть колеса с обеих сторон и сильными толчками раскачивайте его перпендикулярно направлению движения машины (от себя – к себе).

При неисправном верхнем шарнире вы сразу ощутите люфт, после чего можете приступать к замене элемента. Если вам недостает сил на раскачку колеса, то воспользуйтесь другим способом: поднимите его домкратом и шатайте за нижнюю и верхнюю часть. Эта же методика позволяет выявить люфт нижней опоры в подвеске типа Макферсон при условии, что она прилично изношена.

Лучший способ проверить работоспособность нижней шаровой опоры на любой подвеске – определить величину люфта. Раскачивание колеса ничего не покажет, потому что шарнир даже в подвешенном состоянии находится под нагрузкой. Для работы вам потребуется монтировка и смотровая канава, услуги помощника здесь не нужны.

1. Поставьте машину на смотровую яму и затормозите.
2. Поднимите проверяемую сторону домкратом.
3. Аккуратно, чтобы не порвать пыльник, заложите монтировку между проушиной поворотного кулака и рычагом.
4. Покачайте монтировку вверх-вниз, разгружая шарнир и заставляя шаровой палец двигаться в том же направлении. Если люфт во втулке присутствует, вы сразу его заметите.
5. Повторите действие на колесе с другой стороны.

Находясь в смотровой канаве, внимательно изучите состояние пыльников. Порванная резина и выступившая из трещин смазка послужит косвенным свидетельством неисправности шаровых опор.

С помощью описанного метода вы обнаружите малейший люфт в шарнире. Отсюда возникает проблема, ведь некоторая величина просвета между пластиком и металлом заложена в деталь с завода. Ориентируйтесь на амплитуду движения 3 мм, если люфт заметно больше, то шаровую лучше поменять.

Замена детали в подвеске Макферсон не представляет большой сложности. Нужно купить съемник для выдавливания шаровых пальцев, и приготовить обычный набор ключей. Подняв авто домкратом, снимите колесо, открутите гайку крепления шаровой и выдавите палец из поворотного кулака съемником. От рычага элемент откручивается без проблем. В многорычажной подвеске понадобится открутить нижнее крепление амортизатора и стабилизатор поперечной устойчивости, а под рычаг подложить колодку, чтобы не дать распрямиться пружине. Дальнейшие действия выполняйте в том же порядке, что и с однорычажной версией подвески.

Прокачиваем систему

Чтобы прокачать гидролинию, достаточно наполнить резервуар жидкостью DOT4.

После этого вдвоем с напарником проводим процедуру прокачки. Один нажимает на педаль главного цилиндра, второй в это время открывает спускной клапан. Процедура регулировки должна повторяться до тех пор, пока не выйдет весь воздух.

Есть еще один способ, который поможет сделать данную операцию в одиночку.

1. Возьмите медицинский шприц объемом в 20 кубиков, на его носик наденьте шланг подходящего диаметра.
2. Наберите в него тормозную жидкость и наденьте конец шланга на штуцер прокачки рабочего цилиндра.
3. Открутив штуцер, медленно выдавливайте жидкость из шприца, после чего закройте штуцер и снимите шланг.

В большинстве случаев, достаточно одной процедуры.

Пошаговая инструкция

1. Поддомкрачиваем и снимаем колесо.

2. Откручиваем два болта крепления суппорта.

3. Сводим колодки и снимаем суппорт целиком. После снятия подвешиваем его на крючке к пружине.

Нельзя допускать того чтобы суппорт висел на тормозном шланге.

4. Освобождаем провод датчика ABS из трех креплений.

5. Отгибаем крепление провода датчика ABS. Это понадобиться при демонтаже шаровой опоры.

6. Откручиваем болт крепления шаровой опоры. Удобно держать гайку накидным ключом, а крутить болт головкой с воротком.

После откручивания гайки, болт вынуть от руки трудно. Берем выколотку по размеру и выбиваем его.

После того как достали болт, осмотрите его. Резьба должна быть без повреждений и так же болт не должен быть вытянут. Если обнаружили дефекты, болт нужно обязательно заменить. Настоятельно рекомендую покупать только оригинальный болт.

7. Забиваем приспособление в разрез чтобы разжать кулак, и вытащить палец шаровой. Немного забиваем приспособу и дергаем рычаг вниз руками.

Незабываем пользоваться проникающей смазкой.

Приспособление по виду как плоская отвертка только толще и мощнее. Я думаю у многих в гараже есть что-то подобное.

8. Снимаем с шаровой опоры скобу крепления провода ABS.

9. Смотрим нет ли стопорного кольца в указанном месте ниже, если есть, снимаем.

10. Устанавливаем подставку по высоте и подставляем кусок трубы большего диаметра чем шаровая опора. На фото ниже все видно.

Отводим кулак как на фото ниже и молотком бьем сверху по пальцу шаровой пока она не выйдет.

11. Вставляем шаровую в транспортировочном колпачке и ставим трубу под нее по наружней части.

12. Ставим сверху ту часть трубы в которую выбивали шаровую опору. Далее бьем пока шаровая не сядет на место. Смотрите чтобы она свой ход начала без перекосов.

Так же нужно чтобы у трубы по которой будете бить, был заглушен верх.

13. Снимаем колпачок и одеваем скобу крепежа провода ABS.

14. Заводим палец шаровой в кулак руками. Особых усилий не потребуется.

15. Вставляем болт шаровой и затягиваем.

16. Вставляем провод ABS в крепления.

17. Устанавливаем и закрепляем суппорт.

18. Устанавливаем колесо.

Развал-схождение нужно делать только в том случае если он выполнялся с разбитой шаровой. В нормальных мастерских перед тем как делать развал-схождение проверяют основные элементы ходовой. Поэтому редко бывает что кто-то делает развал с разбитой ходовой.
