Опорный подшипник рено логан (2005-2014) — замена своими руками

Как поменять подшипник ступицы?

Наибольшую сложность у многих автолюбителей вызывает установка нового подшипника ступицы (его фото ниже).

Делается эта работ при демонтаже или поломке ступицы.

Схема работ следующая:

  • Поднимайте ручник для фиксации машины, после чего включайте первую скорость.
  • Ставьте противооткатные башмаки под колеса, чтобы исключить перемещение автомобиля.
  • Выкручивайте гайку, удерживающую ступичный подшипник. Если сделать это не удается из-за прокручивания колеса, дайте команду помощника на время демонтажа выжать тормоз.
  • Подвешивайте требуемое колесо домкратом, после чего демонтируйте его.
  • Демонтируйте датчик скорости, защитный узел тормозов и диск.
  • Разделяйте кулак и наконечник, после чего снимайте палец шаровой.
  • Разделяйте амортизатор с кулаком, после чего снимайте сам кулак, установленный на шлицевом хвостовике.
  • Для выпрессовки ступицы ставьте кулак в тиски, подставляйте специальную оправку (головку) и с помощью молотка постепенно «выбивайте» деталь. Учтите, что кольцо подшипника, установленное изнутри, остается на прежнем месте.
  • Используйте отвертку для поддевания шайбы, после чего освобождайте сальник, а далее — снимайте шайку.
  • Зафиксируйте сальник в губках тисков, ставьте зубило между границей ступицы и кольцом изнутри, после чего смещайте последнее по ступице, делая несильные удары молотком. Как только появится небольшой зазор, устанавливайте съемник и спрессовывайте кольцо.
  • Снимайте стопорные кольца щипцами, после чего доставайте кольцо подшипника, а далее — снимайте саму деталь.
  • Для выпрессовки подшипника ударяйте по торцевой части внешнего кольца, подставив проставку (к примеру, головку). На фото ниже показан этот процесс.
  • Вычищайте место для посадки в кулаке, а также углубление для монтажа кольца стопорения. После с помощью надфиля вычищайте забоины, которые могли остаться от зубила.
  • Устанавливайте в углубление кольцо датчика скорости, а после делайте запрессовку нового ступичного подшипника (отремонтировать старый узел не удастся).
  • Ставьте винт съемника, а далее — подшипник. Чтобы установить изделие на место, нажимайте на чашку. Следует, чтобы шайба упиралась о кулак.
  • По завершению монтажа подшипника ставьте кольцо в углубление и делайте впрессовку ступицы. Оставшуюся работу выполняйте по обратному алгоритму.

Работы по восстановлению передней подвески Рено требуют от автолюбителя определенных навыков и знаний. Но при четком следовании алгоритму, наличии требуемого инструмента и оригинальных деталей для замены все удается сделать своими руками.

Система выпуска отработавших газов Рено

Система выпуска отработавших газов:
1 — выпускной коллектор;
2 — прижимная пластина крепления приемной трубы к выпускному коллектору;
3 — каталитический нейтрализатор отработавших газов;
4 — демпфер;
5 — дополнительный глушитель;
6 — основной глушитель;
7 — кронштейн подвески системы

Система выпуска состоит из выпускного коллектора, приемной трубы с каталитическим нейтрализатором отработавших газов, дополнительного и основного глушителей и соединяющих их труб. Все элементы
системы, кроме выпускного коллектора, сварены в единое целое. Фланец выпускного коллектора соединен шаровым шарниром с фланцем приемной трубы.
К трубе, соединяющей каталитический нейтрализатор и дополнительный глушитель, прикреплен резинометаллический демпфер для гашения резонансных колебаний системы выпуска.
Система выпуска подвешена к кузову на трех резиновых подушках. Над нейтрализатором, дополнительным и основным глушителями и около топливного бака установлены теплозащитные экраны.
Между выпускным коллектором и головкой блока цилиндров установлена металлическая уплотнительная прокладка.
Для уплотнения шарнирного соединения выпускного коллектора и приемной трубы применяется надетое на фланец выпускного коллектора кольцо из композитного материала со сферической наружной
поверхностью, а во фланце приемной трубы выполнена внутренняя сферическая поверхность. Соединение фланцев стягивается прижимной пластиной через две конические пружины, надетые на шпильки
выпускного коллектора. Пружины поджаты гайками, навернутыми на шпильки.

Расположение системы выпуска отработавших газов на автомобиле Рено Логан (защита силового агрегата для наглядности снята):

1 — резиновая подушка подвески системы выпуска;
2 — теплозащитный экран

Выпускной коллектор закрыт теплозащитным экраном…

… и крепится семью гайками к шпилькам головки блока цилиндров (теплозащитный экран для наглядности снят)

Соединение приемной трубы с выпускным коллектором:
1 — пружина;
2 — прижимная пластина;
3 — гайка

Выпускной коллектор с датчиком концентрации кислорода:
1 — уплотнительное кольцо соединения коллектора с приемной трубой;
2 — датчик концентрации кислорода;
3 — выпускной коллектор;
4 — уплотнительная прокладка соединения коллектора и головки блока цилиндров;
5 — экран выпускного коллектора

В нижней части выпускного коллектора установлен датчик концентрации кислорода в отработавших газах (лямбда-зонд).
Каталитический нейтрализатор предназначен для уменьшения выбросов в атмосферу оксида углерода, оксидов азота и несгоревших углеводородов. Для нормальной работы нейтрализатора состав отработавших
газов (в частности, содержание в них кислорода) должен находиться в строго заданных пределах. Эту функцию выполняет электронный блок управления двигателем (ЭБУ), определяющий количество
подаваемого топлива в зависимости от сигналов датчика концентрации кислорода. При наличии в отработавших газах соединений свинца каталитический нейтрализатор и датчик концентрации кислорода
быстро выходят из строя. Поэтому эксплуатация автомобиля на этилированном бензине категорически запрещается, даже кратковременная.
Также причиной выхода из строя нейтрализатора может стать неисправная система зажигания или система питания. При пропусках воспламенения несгоревшее топливо, попадая в нейтрализатор, догорает и
спекает в нем блок катализатора, что может привести к закупорке выпускной системы и остановке (или сильной потере мощности) двигателя.

Расположение меток на трубе между нейтрализатором и дополнительным глушителем

Расположение меток на трубе между дополнительным и основным глушителями

Соединяют трубы нового узла с трубами системы выпуска специальным хомутом
Глушители и каталитический нейтрализатор — неразборные узлы, при выходе из строя их необходимо заменять новыми. В запасные части поставляются нейтрализатор с приемной трубой, дополнительный и
основной глушители с трубами определенной длины, а также специальные хомуты для соединения труб. Для замены отдельного элемента цельной системы в двух местах на ее трубах нанесены метки
(кернения), по которым можно разрезать трубы.
Обслуживание системы выпуска заключается в ее периодическом осмотре, проверке на герметичность соединений и наличие сквозной коррозии, предусматривает подтяжку ослабленных соединений и замену
резиновых подушек подвески.

Как заменить глушитель на «Рено Логан»

Процедура замены глушителя не должна вызывать каких-либо сложностей. Единственный важный нюанс — это выбор нового качественного глушителя. Чтобы новое изделие служило долго, необходимо заранее узнать о критериях выбора «глушаков» и их стоимости:

  • итальянский производитель Atiho предлагает простые и доступные глушители из обычной стали. Служить они будут не очень долго, зато и стоят недорого — от 2 до 3 тыс. руб. в сборе;
  • глушители Miles стоят чуть дороже — до 3,5 тыс. руб., однако и срок службы у них будет достигать 6–7 лет, так как они выполнены из стали с покрытием из алюминия;
  • оригинальные изделия производства Renault стоят дороже всего — до 8 тыс. руб., так как выполняются из нержавеющей стали и поэтому будут служить не менее 10 лет.

Подготовка инструментов для работы

Чтобы замена глушителя прошла максимально быстро, нужно заранее подготовить нехитрый набор инструмента. В набор входят два рожковых ключа на 10 и плоская отвёртка с тонким лезвием. Ключи понадобятся для откручивания гаек, а отвёртка может пригодиться в том случае, если трудно будет руками снять глушитель с резинок.

Видео: замена глушителя целиком

Демонтаж глушителя своими руками

После того как будет подготовлен доступ к днищу автомобиля, можно приступать к работе.

Рекомендуется для безопасного снятия глушителя придерживаться следующих правил:

  1. Открутить четыре болта, которыми штаны глушителя крепятся к выпускному коллектору.
  2. После этого отсоединить разъём кислородного датчика — можно убрать его в сторону, чтобы не мешал.
  3. Снять резиновые подвески по всей длине труб. После чего аккуратно опустить глушитель вниз и вытащить из-под машины.

Вот и все работы, которые нужно будет провести для того, чтобы снять глушитель с «Рено».

Старый и новый глушители от «Рено Логан» — разница очевидна

Как установить «глушак» на «Логан»

Перед началом установки глушителя лучше всего убедиться в том, что все резиновые подвески находятся в рабочем состоянии. То есть они не должны быть растянуты, иметь трещин или выемок. В ином случае нужно сразу же заменить резинки на новые, ведь от их состояния будет зависеть надёжность фиксации глушителя.

Установка труб выхлопной системы производится в обратном порядке:

  1. Сначала глушитель подтягивается под кузов автомобиля.
  2. После чего на специальные крючки подвешиваются резинки, а за резинки цепляется и сам глушитель.
  3. К коллектору подключается разъём датчика кислорода.
  4. После этого можно прикручивать новые болты соединения глушителя и коллектора.

Болты обязательно нужно менять при каждой замене труб, так как они при длительной эксплуатации быстро прикипают к металлу.

Проведение ремонта элементов глушителя и его замена — это процедуры, которые не требуют специальных знаний и умений. Однако следование простым рекомендациям позволит существенно сэкономить на услугах СТО.

Главная →

Обслуживание и Ремонт →

Описание конструкции

Система выпуска отработавших газов

: 1 — выпускной коллектор; 2 — прижимная пластина крепления приемной трубы к выпускному коллектору; 3 — каталитический нейтрализатор отработавших газов; 4 — демпфер; 5 — дополнительный глушитель; 6 — основной глушитель; 7 — кронштейн подвески системы Система выпуска состоит из выпускного коллектора, приемной трубы скаталитическим нейтрализаторомотработавших газов, дополнительного и основногоглушителейи соединяющих их труб. Все элементы системы, кроме выпускного коллектора, сварены в единое целое. Фланец выпускного коллектора соединеншаровым шарниромс фланцем приемной трубы. К трубе, соединяющей каталитический нейтрализатор и дополнительный глушитель, прикреплен резинометаллический демпфер для гашения резонансных колебаний системы выпуска. Система выпуска подвешена к кузову на трех резиновых подушках. Над нейтрализатором, дополнительным и основным глушителями и около топливного бака установлены теплозащитные экраны. Между выпускным коллектором и головкой блока цилиндров установлена металлическая уплотнительная прокладка. Для уплотнения шарнирного соединения выпускного коллектора и приемной трубы применяется надетое на фланец выпускного коллектора кольцо из композитного материала со сферической наружной поверхностью, а во фланце приемной трубы выполнена внутренняя сферическая поверхность. Соединение фланцев стягивается прижимной пластиной через две конические пружины, надетые на шпильки выпускного коллектора. Пружины поджаты гайками, навернутыми на шпильки.

Расположение системы выпуска отработавших газов на автомобиле (защита силового агрегата для наглядности снята)

: 1 — резиновая подушка подвески системы выпуска; 2 — теплозащитный экран

Выпускной коллектор закрыт теплозащитным экраном…

… и крепится семью гайками к шпилькам головки блока цилиндров (теплозащитный экран для наглядности снят)

Соединение приемной трубы с выпускным коллектором

: 1 — пружина; 2 — прижимная пластина; 3 — гайка

Выпускной коллектор с датчиком концентрации кислорода

: 1 — уплотнительное кольцо соединения коллектора с приемной трубой; 2 — датчик концентрации кислорода; 3 — выпускной коллектор; 4 — уплотнительная прокладка соединения коллектора и головки блока цилиндров; 5 — экран выпускного коллектора В нижней части выпускного коллектора установлендатчик концентрации кислорода в отработавших газах (лямбда-зонд). Каталитический нейтрализатор предназначен для уменьшения выбросов в атмосферу оксида углерода, оксидов азота и несгоревших углеводородов. Для нормальной работы нейтрализатора состав отработавших газов (в частности, содержание в них кислорода) должен находиться в строго заданных пределах. Эту функцию выполняет электронный блок управления двигателем (ЭБУ), определяющий количество подаваемого топлива в зависимости от сигналов датчика концентрации кислорода. При наличии в отработавших газах соединений свинца каталитический нейтрализатор и датчик концентрации кислорода быстро выходят из строя. Поэтому эксплуатация автомобиля на этилированном бензине категорически запрещается, даже кратковременная. Также причиной выхода из строя нейтрализатора может стать неисправная система зажигания или система питания. При пропусках воспламенения несгоревшее топливо, попадая в нейтрализатор, догорает и спекает в нем блок катализатора, что может привести к закупорке выпускной системы и остановке (или сильной потере мощности) двигателя.

Расположение меток на трубе между нейтрализатором и дополнительным глушителем

Расположение меток на трубе между дополнительным и основным глушителями

Соединяют трубы нового узла с трубами системы выпуска специальным хомутом Глушители и каталитический нейтрализатор — неразборные узлы, при выходе из строя их необходимо заменять новыми. В запасные части поставляются нейтрализатор с приемной трубой, дополнительный и основной глушители с трубами определенной длины, а также специальные хомуты для соединения труб. Для замены отдельного элемента цельной системы в двух местах на ее трубах нанесены метки (кернения), по которым можно разрезать трубы. Обслуживание системы выпуска заключается в ее периодическом осмот ре, проверке на герметичность соединений и наличие сквозной коррозии, предусматривает подтяжку ослабленных соединений и замену резиновых подушек подвески.

Неисправности и их признаки

Подвеска Логана

Ходовая Рено достаточно надежна, но не вечна. К возможным неисправностям относятся:

  1. Поломка опорных подшипников и треск при вращении рулевого колеса, стоя на месте.
  2. Повреждение или износ амортизаторных стоек. Раскачивание машины на неровностях, при торможении и в поворотах.
  3. Проседание пружин или обламывание витков. При этом уменьшается дорожный просвет, ухудшается курсовая устойчивость и появляются вибрации.
  4. Износ рулевых наконечников. Автомобиль начинает «рыскать» при движении по прямой, а на скорости на руле возникают вибрации.
  5. Износ шаровой. При преодолении неровностей ходовая стучит.
  6. Повреждение или деформация подрамника, рычага, стабилизатора поперечной устойчивости. При движении машина уходит в сторону.
  7. Износ деталей крепления штанги и износ втулок стабилизатора. В поворотах возникают крены кузова и нарушается курсовая устойчивость.
  8. Износ сайлентблоков. На неровностях слышны посторонние звуки от подвески.
  9. Износ ступичного подшипника – возникает гул, нарастающий при наборе скорости.
  10. Негодность шарнира равных угловых скоростей. Вы услышите треск при повороте колес в стороны.
  11. Разбалансировка колес. На скорости возникают вибрации.

Не забывайте, что внешние признаки – это косвенные показатели неисправности ходовой Рено Логан. Признаки износа ШРУСов и ступичных подшипников позволяют с высокой вероятностью определить причину, то понять, откуда именно возникает стук, иногда очень трудно.

Но это еще не все одновременно с курсом можно получить призы.

Общаться с инспекторами правильно и грамотно. Более не платить инспекторам ни за что и избегать попыток применения не настоящих нарушений. Думается, стало понятно, что охватить весь просто не реально и Кристиан далее продолжил выпуск своих уроков. В течение года их уже накопилось достаточно. Поэтому клиент курсов получат скидку на только что созданные уроки, переведенные на русский язык в размере двадцати пяти процентов. Это обозначает, что дальнейшие, переведенные уроки будут стоить в пятнадцать рублей за урок. И это все оформят в комфортное меню и доставят на отделение почты на диске.

кронштейна глушителя «Рено Логан»

Характерный глухой стук, раздающийся из-под днища «Рено Логан» во время езды, говорит только об одном: крепление глушителя нуждается в замене. Механизм висит под днищем машины на двух кронштейнах, покрытых специальной резиной, устойчивой к истиранию.

На кронштейне «Рено Логан» хорошо видна потрескавшаяся резина

Рекомендуем: Тест-драйв нового Renault Duster: Возмужавший

Но даже такая резина через 100 тыс. км пробега может износиться.

После 100 тыс. км пробега кронштейны на глушителе «Рено Логан» пришли в полную негодность

После этого устройство начинает болтаться в кронштейне и стучать по дну автомобиля. Как-то восстановить изношенную резину не представляется возможным. Во всяком случае, в условиях гаража. Так что вариант только один: покупка новых обрезиненных кронштейнов и их установка на место старых.

Последовательность замены кронштейнов

  1. В автомагазине необходимо приобрести 2 кронштейна для глушителя «Рено Логан». Оптимальным вариантом будет покупка изделий фирмы Sasiс (номер по каталогу — 40015–80). Стоимость этих кронштейнов варьируется от 580 до 750 рублей.

    Лучшие кронштейны для глушителей «Рено Логан» выпускает фирма Sasic

  2. Автомобиль устанавливается на смотровую яму или на эстакаду. Рожковым ключом на 10 откручивается пара крепёжных болтов на переднем кронштейне. Тем же ключом откручивается пара болтов на заднем кронштейне.

    Крепёжные болты на кронштейне глушителя «Рено Логан» откручиваются ключом на 10

  3. Кронштейны извлекаются, заменяются новыми, болты вкручиваются на место.

Это интересно: Как приобрести хорошую подержанную машину

Неисправности глушителей «Рено Логан»

Понять, что глушитель автомобиля вышел из строя, сможет даже начинающий водитель.

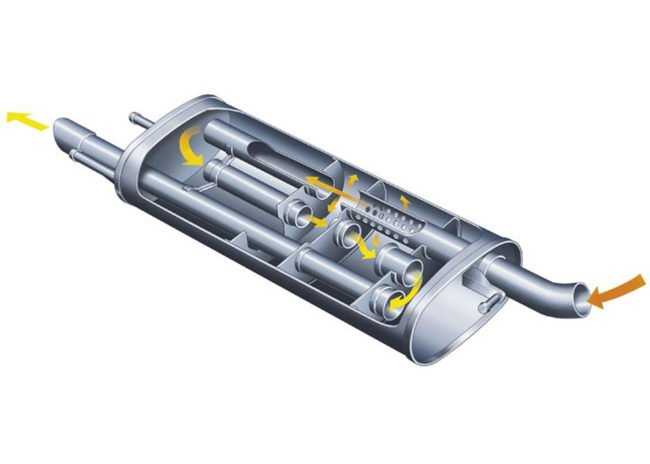

Глушители на «Рено Логан» состоят из пяти основных частей

Вот основные признаки проблем с этим устройством:

  • в салоне появился запах выхлопных газов;
  • мощность двигателя ощутимо снизилась без видимых причин;
  • двигатель начал работать очень громко;
  • шумная работа двигателя сопровождается громкими хлопками, похожими на пистолетные выстрелы.

Большинство из вышеперечисленных признаков говорит о том, что в устройстве образовалась дыра из-за термической коррозии. Понижение мощности наблюдается из-за засорения резонатора или катализатора машины. Как вариант, мельчайшие отверстия в «сотах» катализатора могут просто закоксоваться из-за длительного воздействия высокой температуры. А температура, в свою очередь, повышается в результате сгорания некачественного топлива. Наконец, «пистолетные выстрелы» — это результат попадания воздуха в топливную систему автомобиля. В ряду этих неисправностей особняком стоит поломка креплений глушителя.

Элементы ходовой части, обеспечивающие качественный контакт с покрытием

Бытует мнение, что качество контакта с поверхностью дороги зависит только от покрышек, упругих и демпфирующих узлов (амортизатора, пружин).

На практике не меньшее значение имеют дополнительные элементы ходовой части, взаимодействующие друг с другом и кинематикой направляющих устройств.

Так, для обеспечения достаточного уровня безопасности и комфорта в промежутке между кузовом и покрытием должны находиться следующие элементы:

Шины — устройства, которые первыми принимают на себя негативные воздействия ям или «наростов» на поверхности дорожного покрытия. Благодаря определенной упругости, покрышки уменьшают колебания и играют роль индикаторов состояния подвески. Если рисунок истирается неравномерно, это говорит о нарушении работы элементов ходовой части (к примеру, об уменьшении сопротивления подвески автомобиля).
Упругие детали (рессоры, пружины) — устройства, в задачу которых входит удерживание кузова транспортного средства на определенном уровне и поддерживание качественной связи машины с покрытием. Продолжительное применение этих изделий приводит к постепенному старению металла, его «усталости» из-за регулярных перегрузок. В итоге характеристики автомобиля, влияющие на уровень комфорта, ухудшаются. Изменению подвергается величина клиренса, параметр симметричности нагрузки, углы расположения колес и другие параметры

Важно понимать, что пружины, а не амортизаторы поддерживают массу машины. Если уменьшается дорожный просвет и транспортное средство «просаживается» без нагрузки, пора устанавливать новые пружины

Направляющие детали. К этим элементам ходовой части относятся торсионы, рессоры и рычажная система, обеспечивающие кинематику взаимодействия кузовной части и колес. Главной функцией узлов заключается поддержание перемещающегося вверх или вниз колеса в одной плоскости вращения. Другими словами, последнее должно находиться приблизительно в одной позиции, под 90 градусов к дороге. При нарушении геометрии направляющих узлов автомобиль становится непредсказуемым на дороге, протектор покрышек быстро изнашивается, уменьшается ресурс амортизаторов и других элементов подвески.
Вспомогательные упругие узлы автомобиля. Сюда можно отнести резинометаллические шарниры, которые часто называются буферами сжатия. В их задачу входит подавление вибраций и ВЧ колебаний, возникающих от взаимодействия металлических элементов ходовой части. Наличие этих узлов способствует повышению ресурса деталей подвески автомобиля, а именно амортизаторов. Вот почему так важно проверять состояние резинометаллических деталей, обеспечивающих соединение подвески. Чем лучше выполняют работу вспомогательные упругие элементы, тем дольше служат амортизаторы.
Стабилизатор поперечной устойчивости (СПУ) — элемент ходовой части автомобиля, необходимый для улучшения управляемости и снижения уровня крена ТС при вхождении в поворот. При резком маневре одна сторона транспортного средства прижимается к поверхности дороги, а вторая — наоборот, «отрывается» от покрытия. Задача СПУ — предотвратить этот отрыв и обеспечить достаточное прижатие «отрывающейся» стороны автомобиля к дороге. Кроме того, в случае наезда машины на препятствие СПУ закручивается и гарантирует быстрый возврат колеса на первоначальную позицию.
Элемент демпфирования (амортизатор) — устройство ходовой части, обеспечивающее гашение кузовных колебаний, возникающих из-за наезда на неровности дорожного покрытия, а также по причине появления инерционных сил. Амортизатор также ограничивает колебания неподконтрольных элементов (балки, мостов, шин, ступицы и прочих) по отношению к кузову. В итоге качество контакта колеса и поверхности дорожного покрытия улучшается.

Мы рассмотрели основные элементы ходовой части автомобиля, которые конструктивно отличаются друг от друга на разных моделях машин, но в итоге несут в себе основное назначение – обеспечить комфортное и безопасное движение транспортного средства.

Определения причин неисправности

Диагностировать выход со строя глушителя Рено Логан можно несколькими способами.

  • Первый – это звук. При запуске автомобиля, складывается впечатление, что завели трактор, а если еще поддать газу, то можно услышать дизельный мотор с короткой выхлопной трубы.
  • Второй вариант – добраться до автомобиля снизу и посмотреть – нет ли очагов коррозии по всей системе выхлопа. Как правило, она появляется на сварочных швах глушителя, где наиболее уязвимый металл.
  • Еще один способ диагностировать неисправность – закрыть выход выхлопных газов с глушителя и завести автомобиль. Если утечка существует, то она себя покажет, если нет, то пробка вылетит после создания давления. Не стоит очень сильно затыкать глушитель, поскольку если давление не сможет выбить пробку, то разгерметизирует систему и тогда точно придется его менять.
