Замена рулевой тяги и наконечника renault logan

Основные методы устранения неисправностей

Самостоятельно выполнить работы по устранению неисправностей рулевой рейки не сложно, главное — определить причину поломки. В сети можно найти много фото и видео, подробно рассказывающих, как заменить тот или иной элемент устройства. Методы устранения основных неисправностей:

Во время вращения руля в части, где находится рулевая рейка, слышны характерные стуки. Это указывает на повреждение втулки червячной пары. Узел не подлежит ремонту, а требует замены. Изготовить новую деталь можно самостоятельно при наличии чертежа устройства и правильного выбора материала. Втулка может быть бронзовой, пластиковой и т. д. Стоить самодельный элемент будет намного дешевле покупного. На Логаны подходит втулка от БМВ с каталожным артикулом 7820 023 188.

Замена выполняется следующим образом:

  1. Транспортное средство выставляется на домкрат со стороны правого колеса.
  2. Гайка рулевого наконечника отвинчивается и демонтируется.
  3. Положение руля ставится до упора влево, и обрезаются хомуты пыльника.
  1. Убирается пыльник с рейки.
  2. Снимать рулевую тягу следует вдвоём: один тянет вниз, второй поправляет ключ после каждого поворота.
  3. Руль устанавливается в крайнее правое положение. Теперь можно нормально увидеть втулку.

Перед установкой новой самодельной втулки нужно её подточить, исправив размер. Перед тем, как ставить деталь, следует смазать посадочное место. Сборка выполняется в обратном порядке.

  • Повышенный люфт рулевого колеса чаще всего вызван износом зубцов червячной пары. Проблема решается восстановлением или заменой неисправных узлов.
  • Появление следов течи и низкий уровень жидкости в баке. Причина — износ, поломка или ржавчина на сальниках. Следует правильно выбрать и купить новые детали и установить их взамен повреждённых.

Причиной тяжёлого вращения руля может стать полное покрытие коррозией рулевой рейки. Следует разобрать устройство, почистить от ржавчины и произвести дополнительные работы по восстановлению штока.

Регулировка рулевой рейки: что это и когда производится

Некоторые мастера выбирают наиболее простой путь, решая проблемы с управляющим механизмом с помощью протягивания регулировочной пробки. Это чревато тем, что можно пережать передачу червячного типа, а также быстро износятся зубцы. Однако в условиях гаража не так много альтернатив ремонта управляющей рейки Renault.

Если в процессе вращения руля слышен нехарактерный стук, то чаще всего причина в том, что рулевая рейка неплотно прилегает к шестеренке. Расстояние между механизмом и шестеренкой регулируется с помощью упорной гайки. Если ее подтянуть, то проблема, как правило, решается.

На Renault Logan предусмотрен ГУР. Поэтому стоит рассмотреть ситуацию, которая встречается достаточно часто: мотор отключен, а рулевая рейка сильно стучит при повороте. В этом случае не стоит сразу делать регулировку. На машине с ГУР присутствует специальная гайка, однако вращать ее (как уже упоминалось выше) не нужно. Требуется запустить мотор и выждать около минуты.Чаще всего в посторонние шумы при вращении колеса снижаются или вовсе исчезают.

По мнению специалистов, такой звук является нормальным для ГУРа, поэтому не стоит торопиться регулировать управляющую рейку и продолжать эксплуатацию авто.

Если же проблема не ушла, то прежде чем протянуть гайку, нужно отогнуть шайбу-«жестянку». Это позволит авто остаться на гарантийном обслуживании.

Стоит знать, что шайба надежно приклепана по периметру гайки и к картерным болтам. В некоторых случаях может пригодиться ремкомплект либо замена жидкости в ГУР. Последний вариант особенно актуален, если свойства жидкости заметно ухудшились.

Работа по регулировке управляющей рейки Renault Logan производится таким образом:

  • Машину поставить на яму, затянуть ручник (для фиксации колес).
  • Ключом на «10» демонтировать картерную защиту (придется скрутить 3 пары болтов). Пригодится помощь напарника.
  • Убрать пластиковую/резиновую пробку, которая находится в углублении с гайкой (саму гайку сложно увидеть, поэтому ее лучше найти на ощупь).
  • Демонтируя пробку, можно воспользоваться одним из двух вариантом: «гибким» либо Г-образным ключом. Но как вариант, лучше купить специальный ключ.
  • Поднять колесо домкратом (с левой стороны) и демонтировать его. Таким образом, появится доступ к гайке.

После чего можно приступать к регулировке. Для этого нужно выполнить следующие действия:

  • Прокручивать гайку вправо на небольшой угол (не более 15-20 градусов).
  • В это момент напарник должен активно вращать рулевым колесом влево и вправо.
  • Если стук не исчезает, снова делать протяжку.
  • Когда стук пропадет, сделать контрольное протягивание примерно на 10 градусов.

Если следовать инструкции, то регулировка управляющей рейки Renault не займет много времени. Однако стоит учитывать, что в случае обнаружения неисправностей, потребуется замена неисправного узла. Лучше приобретать оригинальный ремкомплект.

Правила обслуживания

Состояние узлов рулевой системы влияет прежде всего на безопасность движения и комфортность управления транспортным средством. Поэтому пренебрежение профилактическими мероприятиями может обернуться аварийной ситуацией или, как минимум, дорогостоящим ремонтом агрегатов ГУР.

На что обращать внимание в первую очередь:

Создано для drive2.ru.

  • углы установки колес;
  • уровень рабочей жидкости в бачке гидроусилителя;
  • наличие подтеканий;
  • состояние пыльников;
  • наличие люфта в шарнирах;
  • посторонний шум;
  • надежность крепления узлов.

Если в дороге появилась склонность автомобиля к «рысканию» или посторонний стук в районе передней подвески, то следует подумать о восстановлении деталей ГУР.

Какие неисправности могут возникать

В процессе эксплуатации авто могут возникнуть различные неисправности:

  1. Тугое вращение рулевого колеса. Это указывает на повреждение рейки коррозией. В этом случае единственный выход – разобрать узел, очистить от следов коррозии и восстановить шток. Если проблема серьезная, может потребоваться замена некоторых запчастей.
  2. В области рулевой рейки слышны стуки (преимущественно при вращении руля). Такой звук характерен для повреждения втулки червячной пары. В данном случае единственный выход – его замена. Для выполнения работ необходимо заранее подготовить ремкомплект.
  3. Появление течи и снижение уровня жидкости в бачке. Причина такой поломки заключается нарушение целостности сальников (это возможно из-за коррозии). Регулировка или проведение ремонтных работ ситуации не решит. Требуется замена узла, вышедшего из строя.
  4. «Закусывание» тяги рулевого колеса. Данная поломка возникает из-за износа зубцов червячной пары. Решение проблемы – замена узлов. Выбирая ремкомплект, лучше приобрести оригинальные запчасти.
  5. Люфт рулевого колеса. Данная проблема обусловлена поломкой штока. Решение – или замена узла.

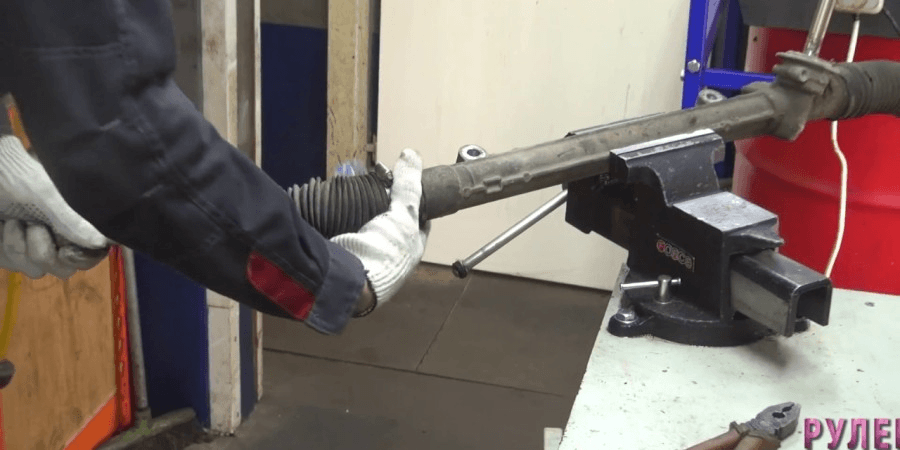

Другие варианты ремонта рулевой рейки, а также ее замена

рулевого механизма рейки Logan с ГУР или без ГУР осуществляется после его съема для последующего восстановления.

В дальнейшем нужно выполнить следующие действия:

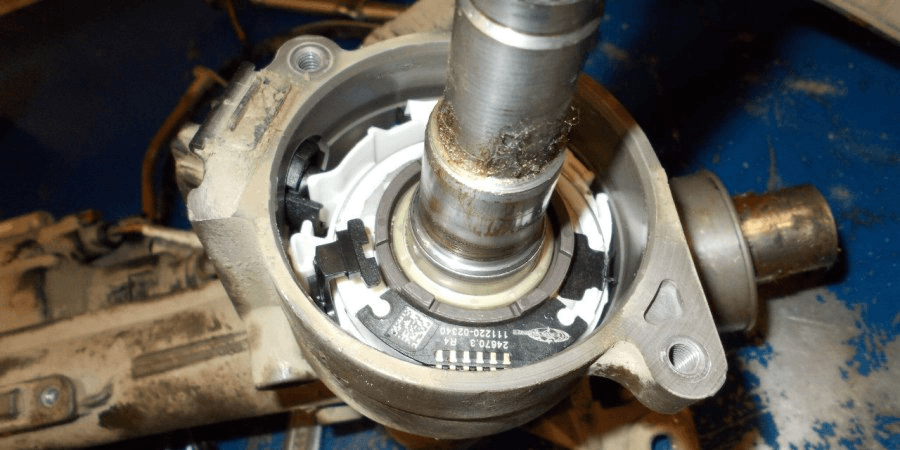

  • Первый шаг – снятие стопорного кольца с распределителя.
  • Открутить пробку золотника, я закрывающую гайку золотника (далее ее также потребуется открутить специальным приспособлением).
  • Далее снять гайку и пружину прижима, а также и сам прижим.
  • Выбить распределитель, который расположен в корпусе.
  • Снять с распределителя сальник и кольцо подшипника.
  • С тыльной опоры извлечь стопорную скобу (если ее поддеть отверткой, она вылетит).
  • Извлечь шток и тыльник.

Когда управляющая рейка разобрана, все ее составляющие нужно тщательно очистить от масла, грязи, пыли и продуктов износа, после чего обезжирить.

Далее поверхность штока шлифуется на токарном станке. Для этого используется мелкая наждачная бумага. Кроме этого, шлифовке подвергается вал распределителя.

Предварительно заменяются все сальники. Гребенка штока обильно промазывается смазкой и возвращается на исходное место.

Перед возвращением распределителя требуется проверка компрессии сальника. Для этого по его валу сдвигают втулку, которая аккуратно помещается на место подшипника. По такому же принципу усаживается новый сальник. Прежде чем это сделать, все элементы необходимо промазать смазкой.

Далее:

  • Установить прижим штока и стопорное кольцо. Чтобы облегчить ход, его место обильно заполняется смазкой.
  • Установить пружину и зафиксировать регулировочной гайкой.
  • Крепко закрутить гайку золотника. Ее пробка также густо заполняется смазкой, после чего фиксируется.
  • Вместе с тыльной укрепить центрирующую опору, сдвинуть сальник и саму тыльную опору.
  • Установить стопорную скобу.

Когда работы завершены, механизм проверяется на специальном станке, с помощью которого можно выявить возможные течи, и обеспечить гарантию выполненных восстановительных работ.

По мнению специалистов, если следовать определенным рекомендациям, можно избежать многих поломок и износа рулевой рейки:

Не выворачивать рулевое колесо до упора – это значительно снизит усилие, прилагаемое на механизм, что снизит риск износа.
Рулевую рейку нужно в холодное время года прогревать точно так же, как и мотор.
К пыльникам рулевых тяг следует относиться с осторожностью, поскольку их поломка вызывает запотевание механизма реек и в итоге – вызывает течь жидкости ГУР.
Также требуется регулярная проверка состояния жидкости, залитой в бочок. Она должна быть прозрачной

Если она изменила цвет, стала мутная либо в ней образовались посторонние образования, ее требуется заменить.

Невзирая на высокую надежность рулевого механизма, нужно внимательно относиться к вопросам, связанным с его диагностикой. Конечно, можно это делать самостоятельно, но ввиду отсутствия диагностического оборудования можно не заметить большое количество мелких деталей, которые способны вывести элементы рулевой рейки и колонки из строя. По этой причине диагностику рулевой рейки рекомендуется проводить в условиях СТО.

К чему приводит нерегулярный сервис?

Регулярные профилактические осмотры механизма рулевого управления способны предотвратить многие поломки. Однако большинство водителей обращаются в сервис уже на такой стадии, когда рейка рулевая с ГУР требует только ремонтных работ.

В числе наиболее вероятных поломок, инициированных нерегулярностью диагностики работоспособности рейки, лидирует появление стука, отдающего свое действие непосредственно в рулевое колесо. В этом случае рулевая рейка демонтируется с автомобиля, после чего в ней мастера меняют быстроизнашивающиеся детали (втулки скольжения, сальники, шайбы, манжеты и пр.). Многих владельцев авто Рено Логан, удивит то, сколько стоит это все.

Ремонтные мероприятия всегда завершаются проверкой качества выполненных работ. Всем авторизованным центрам Рено предписан стандартный алгоритм работы, заключающийся в:

  • 100% разборке рейки;
  • выявлении поврежденных элементов;
  • определении деталей, имеющих недопустимый износ;
  • замене подшипников и уплотнителей;
  • диагностировании с помощью специального оснащения соответствия всех деталей рейки регламентам завода-изготовителя данного авто;
  • проверке механической прочности вала, в том числе на хрупкость;
  • согласовании с владельцем авто перечня вспомогательных ремонтных работ (замена тяг, наконечников, пыльников и пр.).

При необходимости ремонта рейки удаление коррозионных отложений выполняется в обязательном порядке. По завершении ремонта выполняется окончательная компьютерная диагностика механизма в целом. Сколько стоит это все, вам сообщат после диагностики.

Как понять, что надо менять рулевую тягу

Прежде чем менять рулевую тягу на Рено Логан, надо определить, что проблема именно в ней. А прежде чем диагностировать данную деталь, надо немного разобраться в ее устройстве. Рулевая тяга – это соединяющее звено между рулевым наконечником и валом рейки. Она представляет собой, по сути, шаровую, только с более длинным пальцем. Соответственно, неисправность у нее точно та же – осевой люфт. То есть, она начинает просто стучать.

Проявляется это, в основном, на небольших неровностях, довольно сильно отдается в руль, особенно в автомобилях без гидроусилителя. Однако, без определенного опыта бывает легко перепутать стук вала рейки и этой тяги, но, это дело поправимое.

Для того чтобы провести диагностику рулевой тяги Рено Логан, надо пригласить помощника. Затем поднимаем автомобиль на домкрате, желательно на яме, если ее нету, то лучше все равно выбрать место, где можно будет подлезть под переднюю часть автомобиля. Теперь помощник должен покачивать колесо в горизонтальной плоскости.

Другой же, тот, что под машиной, должен нащупать пальцами то место под пыльником тяги, где палец тяги переходит в шар. Если шар качается в наружной обойме, то это сразу чувствуется пальцами. К сожалению, других способов нет.

Ну а симптомом к замене, чаще всего, служит износ покрышки с наружной или внутренней стороны. Это объясняется тем, что колесо пляшет со стороны в сторону, меняя суммарное схождение колес. Какое-то время колесо просто загребает, как бульдозер.

Признаки неисправности рулевого наконечника

Конструктивно предусмотрено 2 наконечника рулевой тяги, которые размещаются с правой и левой стороны передней части машины. Своевременное обслуживание автомобиля позволяет на ранней стадии обнаружить неисправный наконечник.

Отдельное внимание уделяется целостности пыльника. Повреждение его поверхности приводит к дефициту смазки в шарнирных соединениях наконечника и попадания грязи, что увеличивает скорость износа

Характерные признаки неисправности наконечников:

  1. Вибрация педали газа при наборе скорости.
  2. Люфт рулевого колеса.
  3. Посторонние звуки в передней части автомобиля в движении по неровной дороге.
  4. Скрипы при вращении рулевого колеса.
  5. Характерный износ шины (при длительном игнорировании проблемы).
  6. Увод автомобиля к правой или левой обочине при движении.
  7. Стук при торможении.

При появлении первых признаков износа рулевого наконечника проводится детальное обследование элемента и если надо выполняется замена. Затягивание ремонтных работ чревато потерей управления автомобилем в движении.

Краткое описание устройства рулевого управления

Пока приступать к каким-либо действиям по обслуживанию машины, неплохо узнать ее основные узлы и принцип их работы. Основная масса автомобилей французской марки комплектуются системой управления с гидроусилителем

.В ее состав входят :

  • рулевая колонка;
  • наконечники тяг;
  • поворотные кулаки со ступицей;
  • гидроусилитель и нагнетательные магистрали;
  • датчик давления жидкости.

Каждый наконечник для удобства сборки имеет правый – I, левый – II. Конструкция выполнена по схеме «шестерня-рейка». Соединение механизма находится в специальном картере и регулируется специальной пробкой при сборке изделия на заводе. В дальнейшем зазор между деталями изменению не подлежит.

Замена ступичного подшипника автомобиля Рено

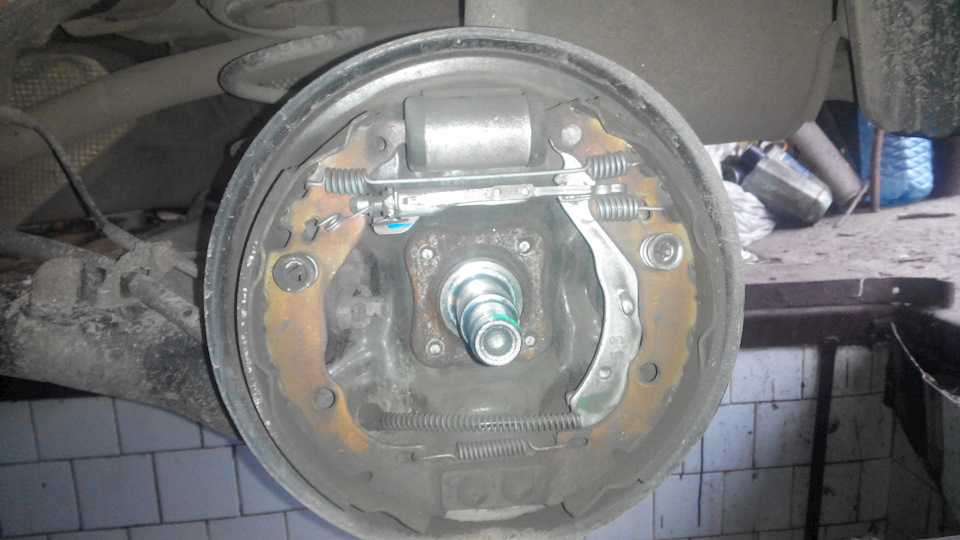

Видео замена задних тормозных колодок Рено своими руками Ходовая Рено Логан требует периодической замены ступичного подшипника. Это требуется при его износе или демонтаже ступицы, так как при этом подшипник неизбежно повредится. Устройство ступичного узла переднего колеса можете рассмотреть на картинке, а состоит он из:

  1. поворотный кулак;
  2. ступичный подшипник;
  3. установочное кольцо датчика скорости;
  4. ступица.

Подшипник ступицы

Перед работой затяните ручник и включите первую передачу, подставив упоры под колеса. Открутите гайку ступичного подшипника. Если вам не удастся это сделать из-за проворота колеса, затормозите машину, нажав педаль тормоза и держа ее (попросите сделать это помощника). Далее подвесьте и снимите колесо. Демонтируйте датчик скорости вращения колеса, диск и защиту тормозного механизма. Отсоедините наконечник тяги от поворотного кулака и выведите палец шаровой из отверстий кулака. Отсоедините амортизатор от поворотного кулака и демонтируйте последний со шлицевого хвостовика корпуса внешнего шарнира. Уприте поворотный кулак на тиски и ударами молотком через головку или оправку по торцу ступицы выпрессуйте ее. Внутреннее кольцо подшипника при этом останется на ступице.

Подденьте защитную шайбу отверткой, освободив сальник подшипника, и демонтируйте ее. Зажмите фланец в тисках и вставьте зубило между торцами внутреннего кольца и буртиком ступицы. Ударами молотка сдвиньте внутреннее кольцо по ступице. В появившийся зазор вставьте захваты съемника и спрессуйте кольцо со ступицы.

Используя щипцы для демонтажа стопорных колец вытащите кольцо подшипника из канавки поворотного кулака. Специальным съемником демонтируйте подшипник из поворотного кулака. Подшипник можете выпрессовать ударным способом. Уприте кулак на губки тисков. Ударами по торцу внешнего кольца через головку или оправку выпрессуйте подшипник из кулака. Перед монтажом нового подшипника очистите посадочное место в кулаке и канавку для стопорного кольца. Зачистите надфилем на ступице забоины, оставшейся от зубила.

Перед запрессовыванием ступичного подшипника вложите в отверстие установочное кольцо датчика скорости вращения колеса. Ориентируйте кольцо в отверстии кулака таким образом, чтобы держатель датчика расположится в пазе кулака.

После установки винта чашечного съемника с опорной шайбой вставьте новый подшипник в отверстие. Запрессуйте подшипник, приложив усилие через чашку съемника. Шайба при этом должна опереться на поворотный кулак.

После установки подшипника вставьте стопорное кольцо в канавку. После этого запрессуйте ступицу в подшипник. При этом чашка съемника должны опереться на торец внутреннего кольца. Последующая сборка и установка производится в обратном порядке.

Видео:

Видео:

Видео:

Рулевая рейка составляющие

Деталь может быть как механической, так и гидравлической. Последний тип конструкции особенно распространен на современных автомобилях, так как его архитектура совершеннее в плане сборки, а также обеспечивает более комфортное вождение. Третий тип рулевой рейки называется электрическим (ЭУР). Механизм ЭУР имеет сложную конструкцию и высокую стоимость по соотношению с гидравлическим аналогом.

Рассмотрим составляющие детали:

  • Рулевые тяги и наконечники, отвечающие за поворот колес, крепятся к выдвижным механизмам детали.
  • Зубчатая планка с шестернями отвечает за передачу усилия от руля на тяги, управляет колесной парой.
  • Корпус (картер) – составляющая, изготовленная из алюминия, внутри нее содержатся все основные механизмы рейки.
  • Система пружин обеспечивает плотное прилегание рейки к шестерням, а также избавляет руль от свободного хождения, люфтов.
  • Ограничители регулируют максимальное значение поворотов руля в левую и правую стороны.
  • Подшипники — используются для легкости манипуляций, осуществляемых при поворотах рейки.

Рулевая рейка купить новую или отремонтировать?

Управляющая рейка автомобиля, в том числе управляющая рейка Логан, является надежным, крепким узлом, который изредка подвергается деформации и поломкам. Но неизменные нагрузки (кручение руля) могут вывести деталь из строя, что приводит к необходимости делать управляющий рейки Рено Логан, или требуется подмена управляющий рейки Логан. Процесс восстановления управляющий составляющей в большинстве случаев оказывается бессмыслен, потому многих интересует управляющая рейка Рено стоимость покупки и подмены.

И хотя управляющая рейка Рено с гур – это одно из самых слабеньких мест Логана (если рейка управляющая Логан без гур, то она прослужит подольше и поболее надежна, т.к. конструкция наименее непростая), но не торопитесь сходу приобрести рейку Логан. Мастера, работающие в нашем автосервисе, имеют большой опыт работы с представленными проблемами, и может быть, для вас поможет управляющий колонки Логан, либо будет нужно поменять только пыльник управляющий рейки Рено или сальник.

В любом случае, советуем поначалу сделать диагностику управляющий рейки Рено в автосервисе, чтоб сберечь время и средства.
