Ремонт замка двери рено логан своими руками

Снятие замка и наружной ручки передней двери

Работу проводим при замене замка и наружной ручки. Операции показываем на водительской двери. Замок и ручка правой двери снимаются аналогично. Снимаем обивку двери (см. «Снятие обивки передней двери Рено Логан»).

Ключом «Torx Т-30» отворачиваем винт крепления нижней направляющей стекла.

Вынимаем из направляющей уплотнитель стекла.

Выводим направляющую через технологическое отверстие во внутренней панели двери…

…и снимаем нижнюю направляющую стекла.

Нажав на пластмассовый фиксатор тяги 1 наружной ручки, поворачиваем его вокруг оси и отсоединяем тягу от замка.

Таким же способом отсоединяем тягу 2 цилиндрового механизма замка.

Поворачиваем тягу кнопки блокировки замка так, чтобы выступ на тяге попал в прорезь фиксатора…

…и снимаем тягу с кнопкой.

Ключом «Torx Т-30» отворачиваем три винта крепления замка…

Процесс регулировки

Для того, чтобы отрегулировать дверь понадобиться головка на 15 с трещоткой. Итак, рассмотрим, как происходит процесс:

  1. Откручиваем болты крепления петель двери.

Проверяем двери на зазоры

Причины выхода из строя

Причин явления, которые послужили поводом для регулировки двери на Рено не много. Рассмотрим, какие же именно:

  1. Проседание петель двери связанных с длинной эксплуатацией.
  2. Ремонтно-восстановительные работы после ДТП и повреждений кузова. Не верно выставленные габариты кузова.
  3. Поломка петли вследствие других действий.

Все эти причины не страшные, но приводят к тому, что дверь необходимо выставить. Одним из признаков того, что нужна регулировка служит плохое открытие и закрытие замка.

Процесс регулировки

Для того, чтобы отрегулировать дверь понадобиться головка на 15 с трещоткой. Итак, рассмотрим, как происходит процесс:

  1. Откручиваем болты крепления петель двери.

Проверяем двери на зазоры

Причины выхода из строя

Причин явления, которые послужили поводом для регулировки двери на Рено не много. Рассмотрим, какие же именно:

  1. Проседание петель двери связанных с длинной эксплуатацией.
  2. Ремонтно-восстановительные работы после ДТП и повреждений кузова. Не верно выставленные габариты кузова.
  3. Поломка петли вследствие других действий.

Все эти причины не страшные, но приводят к тому, что дверь необходимо выставить. Одним из признаков того, что нужна регулировка служит плохое открытие и закрытие замка.

Снятие

Первым делом если вы собираетесь менять деталь на новую, нужно убедиться, что вы приобрели подходящую по всем параметрам дверь, это можно сделать, сравнив ее с той которую будите снимать. После этого подготавливаем набор ключей, и проделываем следующие действия:

  1. Отсоединяем проводку, она обмотана специальной изолентой, которая защищает ее от повреждений, и чтобы ее снять нужно, вытянуть резиновую трубку, и найти электрический разъем, который нужно разъединить.
  2. Откручиваем дверной держатель, эта элемент который фиксирует расположения двери
  3. Откручиваем петли, здесь может понадобиться помощь, чтобы поддерживать дверь, пока вы откручиваете петли
  4. После того как все элементы отсоединены и откручены можно производить снятие элемента

Установку производим в обратном порядке.

Видео по теме «Регулировка замков дверей» для Renault Duster

Как отрегулировать двери на Рено

Решаем проблему: не закрываются в мороз двери «Рено Дастер»

Бесшумный фиксатор замка двери ,Ларгус,Сандеро, ,Альмера и др.

Почему так случилось?

Возможно, автоматические запросы принадлежат не вам, а другому пользователю, выходящему в сеть с одного с вами IP-адреса. Вам необходимо один раз ввести символы в форму, после чего мы запомним вас и сможем отличать от других пользователей, выходящих с данного IP. В этом случае страница с капчей не будет беспокоить вас довольно долго.

Возможно, в вашем браузере установлены дополнения, которые могут задавать автоматические запросы к поиску. В этом случае рекомендуем вам отключить их.

Также возможно, что ваш компьютер заражен вирусной программой, использующей его для сбора информации. Может быть, вам стоит проверить систему на наличие вирусов.

Если у вас возникли проблемы или вы хотите задать вопрос нашей службе поддержки, пожалуйста, воспользуйтесь формой обратной связи.

Вам потребуются: все инструменты, необходимые для снятия обивки и стекла задней двери, а также ключи TORX T30 и T40, отвертка с плоским лезвием.

2. Снимите стекло задней двери (см. «Замена стекла задней двери» ).


3. Отсоедините тягу наружной ручки от рычага замка, отстегнув фиксатор тяги и повернув его в сторону.

Отсоединение тяги наружной ручки для наглядности показано на снятых ручке и замке.

Тяга внутренней ручки привода замка была отсоединена в процессе снятия обивки задней двери.



4. Поддев отверткой, извлеките ось коромысла привода блокировки замка из отверстия в панели двери.

5. Поверните коромысло на 90° против часовой стрелки.



6. . и, отсоединив от коромысла тягу привода блокировки замка, снимите коромысло вместе с тягой кнопки блокировки.

7. Извлеките из держателей на внутренней панели двери тяги привода и блокировки замка.



8. Сожмите фиксаторы держателя тяги, утопите их внутрь двери и снимите держатель.

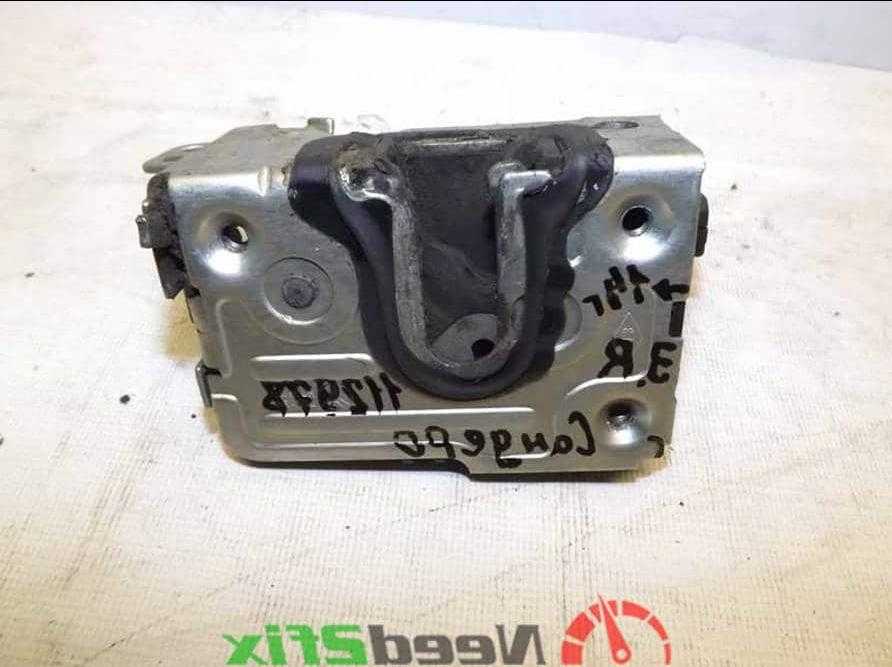

9. Выверните три винта крепления замка к панели двери.



10. Выведя замок в технологическое отверстие в панели двери.

11. . отсоедините от него колодку жгута проводов и снимите замок с автомобиля.



12. Если меняете замок, отсоедините от него тяги внутренней ручки привода и блокировки, отстегнув и повернув в стороны их фиксаторы, и установите их на новый замок.

13. Для снятия защелки замка двери выверните ее из стойки кузова.

Защелка затянута большим моментом, поэтому для ее отворачивания рекомендуем пользоваться ударной отверткой.

14. Установите замок задней двери и все снятые детали в порядке, обратном снятию.

При необходимости отрегулируйте четкость запирания замка перемещением защелки, ослабив ее затяжку.

Источник

Самые частые неисправности и способы их устранения

Эксплуатация и любого транспортного средства должны осуществляться по определенным правилам

Замок багажника в Рено должен получать повышенное внимание, как и всем прочим мелким механизмам. Можно самостоятельно устранить большинство неисправностей данного узла

Много времени для этого не потребуется. Во время ремонта следует взять следующие инструменты, кроме оригинального замка, который имеет свой артикул:

  • имеющую пятимиллиметровое сверло по металлу дрель;
  • трехгранный напильник;
  • молоток;
  • надфликс;
  • тиски стационарного типа;
  • обычный канцелярский циркуль;
  • ножовку.

Рено когда происходит замка следует разместить на ровной площадке, это показано в видео инструкции. Ручной тормоз должен быть выжат. Крышку багажного отсека Рено Логан переводят в открытое положение и извлекают корпус из пластмассы. Рычаг с замком, таким образом, окажется открытым. Затем необходимо демонтировать удерживающее запорный механизм стопорное кольцо. Действовать необходимо аккуратно. Принцип работы, знание которого необходимо для проведения качественного ремонта, достаточно прост:

  • на коромысло механизма усилие передается пластмассовой втулкой;
  • открытие защелки происходит от переданного усилия;
  • втулка в закрытом положении упирается в корпус;
  • шип является ограничителем хода, отделяющим положения «закрыто» и «открыто»;
  • один поворот ключа равен размеру хода.

Проблемы с шипом Renault Logan вызывают неисправности чаще всего. Частичное открытие или полный отказ в открытии багажника возникают обычно из-за этого элемента. Если шип вышел из строя, следует изготовить самостоятельно или купить новый шип, а в некоторых случаях требуется замена замка. В первом случае потребуется также дополнить элемент плоской шайбой. Монтировать шип нужно между двумя втулками. Полностью неподвижной является только одна из них.

Обычная пятикопеечная монета может быть использована в качестве основы. Ее обрабатывают по кругу напильником, снимая примерно два миллиметра. Тиски помогут обеспечить нужный уровень устойчивости. Для дальнейшей установки штока нужно просверлить отверстие ровно посередине монеты. С двух противоположных сторон далее делают заскобы, который в дальнейшем и будут шипами. Вся конструкция собирается после проведения указанных работ.

Скорость износа механизма в авто Renault Logan и силу трения можно снизить, если смазать традиционным графитом или средством «Литол» все части механизма. После того, как шип будет установлен на место, следует проверить фактический ход штока. Меньше, чем раньше, он быть не должен. Механизмы защелкивания и закрытия также нужно проконтролировать. Отчетливый характер должен носить сопровождающий защелкивание замка звук.

Снятие замка и наружной ручки задней двери Рено Логан,

замка (личинки) багажника на Рено Логан

После нужно установить рейлинг на крышу и зажать все крепления. Не люблю я этих советчиков теоретиков. Если нет возможности приобрести новый, то можно провести механизма.

Снятие замка и наружной ручки передней двери Работу проводим при замене замка и наружной ручки. В этом случае сложить задний ряд не представляется возможным.

Вам понадобится всего лишь скоба-фиксатор, потому как эта скоба сильно ржавеет, и при попытке снять тягу ломается. Снятие замка и наружной ручки передней двери Работу проводим при замене замка и наружной ручки

Монтаж рейлингов При выборе рейлингов нужно обратить внимание на размер

По бокам расположены пазы для хранения домкрата или других инструментов, которые могут туда поместиться. В целом, для повседневного использования Рено этого объема будет вполне достаточно.

Меняем замок на Logan 1

Замена замка зажигания Рено Логан 1 поколения проходит отвёрткой с плоским жалом и ключом Torx T20. Порядок действий:

  1. Предварительно понадобится обесточить бортовую сеть Logan путем отключения минусовой клеммы от аккумуляторной батареи.


Выкручиваются два крепежных болта декоративного кожуха рулевой рейки, который состоит из двух элементов.
Приложив не большое усилие понадобится разжать две половины кожуха, останется демонтировать верхнюю и нижнюю часть.

Извлекается кольцо иммобилайзера, а затем отсоединяется питающий разъем.

Демонтируем кольцо иммобилайзера
Выводится из зацепления крепеж жгута питающих проводов системы запуска двигателя, который расположен в нижней части центральной консоли.

Отжав пластиковый фиксатор отвёрткой, следует отключить питающую колодку модуля зажигания Renault Logan 1.

Отжимаем пластиковый фиксатор Выкручивается фиксирующий болт замка.

Выкручиваем фиксирующий болт замка
Надо вставить ключ в замок, и провернуть на четверть оборота.
Отвёрткой отгибается фиксирующая планка корпуса.

Замок выводится из посадочного места совместно с питающими проводами, приложив незначительное усилие.

Контактная группа

Выход контактной группы замка зажигания Рено Логан из строя сопровождается перебоями запуска мотора. Проблема проявляется при попытке пуска холодного двигателя. При повороте ключа наблюдается функционирование стартера, топливного насоса, но мотор не заводится. Также отмечается гашение экрана бортового компьютера.

Питание на контактную группу поступает напрямую без релейной части. Со временем наблюдается просадка контактов, что приводит к износу. Для устранения неисправности потребуется выполнить замену. Для этого имеется возможность приобретения как оригинальных, так и аналоговых запасных частей. Первый вариант значительно лучше.

1 Демонтаж замка багажника Рено

Штатный блокиратор крышки багажника или капота Рено Логан может выйти из строя по нескольким причинам. Как ни банально, первая из них – это некачественные детали замка. Так, личинка внутри конструкции зачастую изготавливается из пластика сомнительного качества, а активатор крепится к панели с помощью ненадежных фиксаторов. С чем связана такая экономия известного бренда – остается лишь гадать. Нам, владельцам Логан, остается только смириться с проблемой и выполнять или замену замка вручную.

Если блокиратор в капоте вашего Рено сломался не от “старости”, значит, причиной поломки служит ржавчина. Она образуется в конструкции замка уже после 3–4 месяцев активной эксплуатации машины. Еще один фактор, отрицательно влияющий на долговечность замка багажника и капота Логан – это механические повреждения. Порой достаточно несильного хлопка для того, чтобы личинка блокиратора сместилась и потеряла способность фиксироваться в отверстии крышки.
